Axialkugellager in zwei Richtungen

Material: Chromstahl (GCr15)
Genauigkeit: P0, P6, P5, P4
Käfigmaterial: Stahl, Messing
Arbeitstemperaturbereich: -30 Grad 150 Grad
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Place of origin: Xi'an city, China
Lieferfähigkeit: 100000 Stück pro Monat
Lieferzeit: ca. 3 bis 15 Tage
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

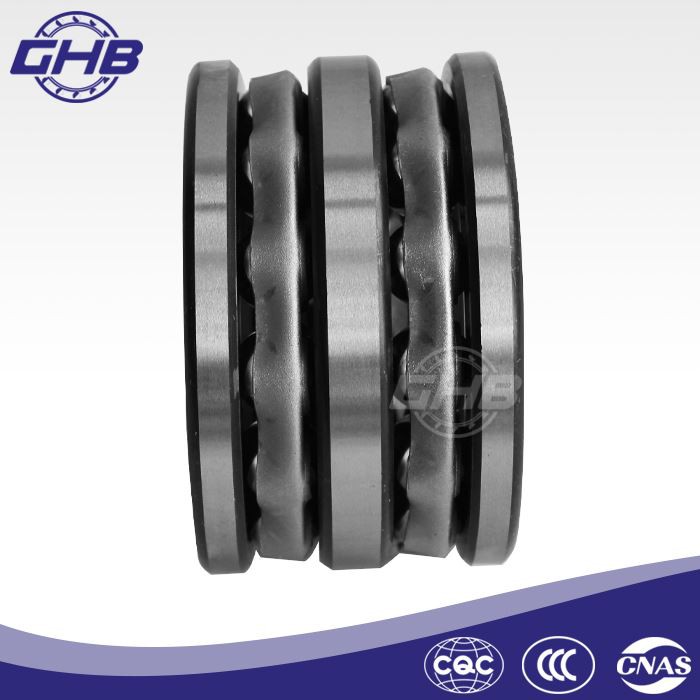

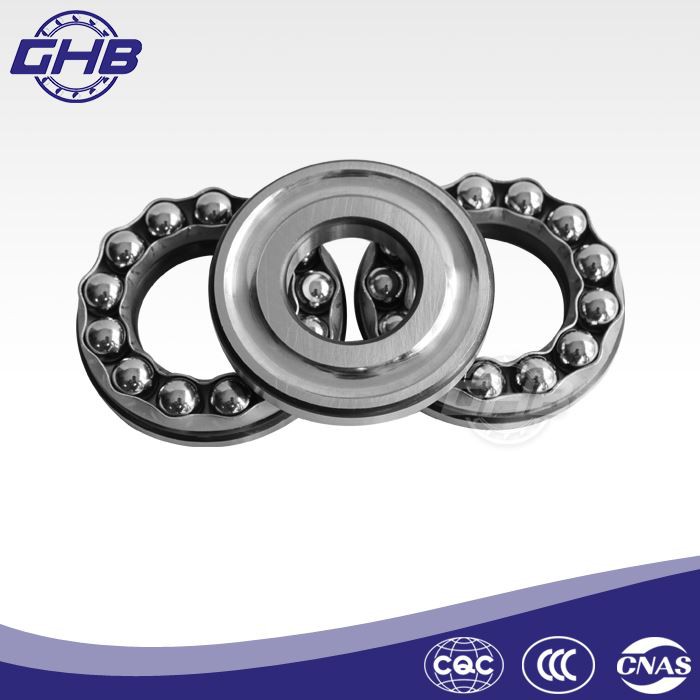

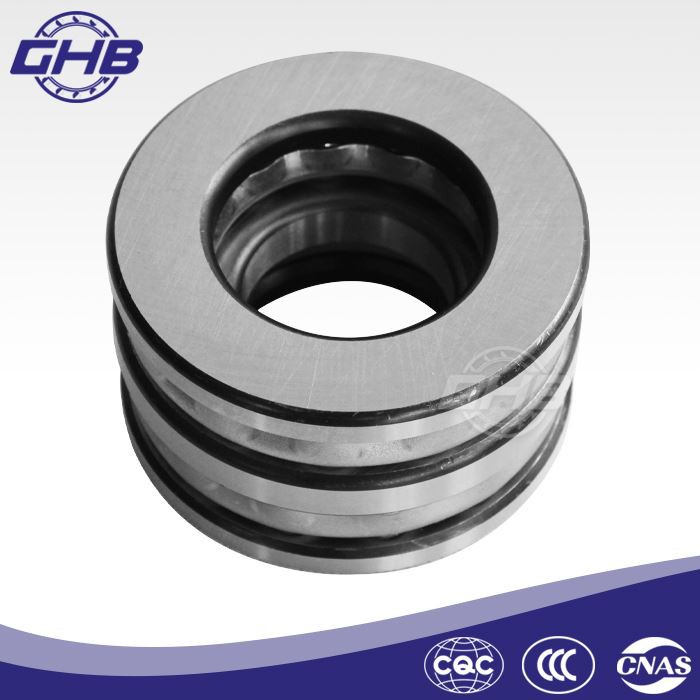

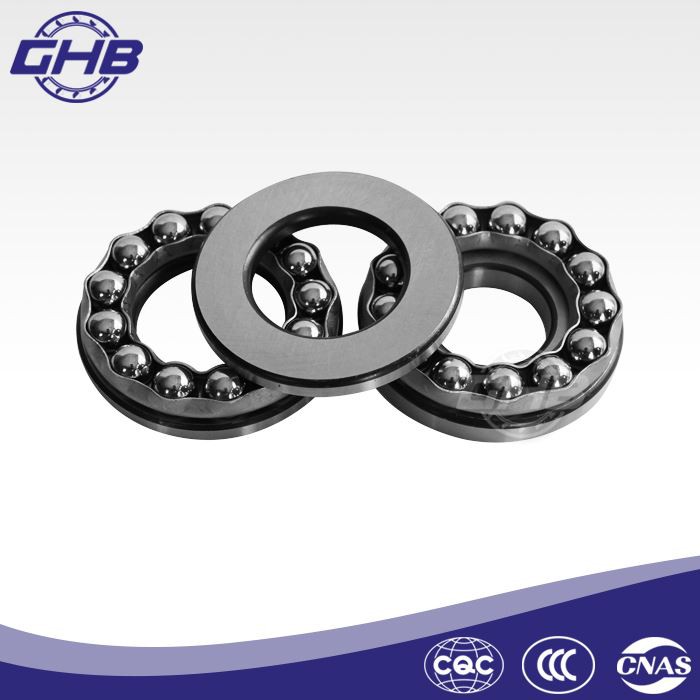

Zweiseitig wirkende Axialkugellagerbesteht aus einem Wellenring, zwei Sitzringen und zwei Sätzen Kugelkäfigen aus Stahl, und die Baugruppen sind separat und austauschbar. Jedes Teil kann unabhängig voneinander installiert, demontiert und inspiziert werden. Wie einseitig wirkende Axialkugellager können die Lager bei einer sehr niedrigen Grenzdrehzahl nur Axiallasten aufnehmen, keine Radiallasten. Das Lager kann die axiale Belastung in zwei Richtungen tragen, die axiale Verschiebung in zwei Richtungen begrenzen und die radiale Verschiebung der Welle nicht begrenzen. Wenn die axiale Richtung der Welle und des Lagersitzlochs nicht zusammenfallen, insbesondere bei hoher Geschwindigkeit oder hoher Beschleunigung, oder wenn sich die Lastrichtung schnell ändert, führt dies zu einem radialen Schlag der Stahlkugelanordnung auf der Laufbahn, wodurch diezweiseitig wirkende Axialkugellagervorzeitig scheitern. Die Mittellinie der Mittelachse und die Stützfläche der Schale sollten vertikal sein, und die Achse sollte nicht geneigt oder abgelenkt sein.

Axialkugellager eignen sich für Teile, die axiale Belastungen und niedrige Drehzahlen tragen, und werden häufig in Automobilen, Werkzeugmaschinen, Schwermaschinen und anderen Bereichen eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die Serien 522, 523, 542, 543, 542 plus U2 und 543 plus U3.

● Produktionsdetails

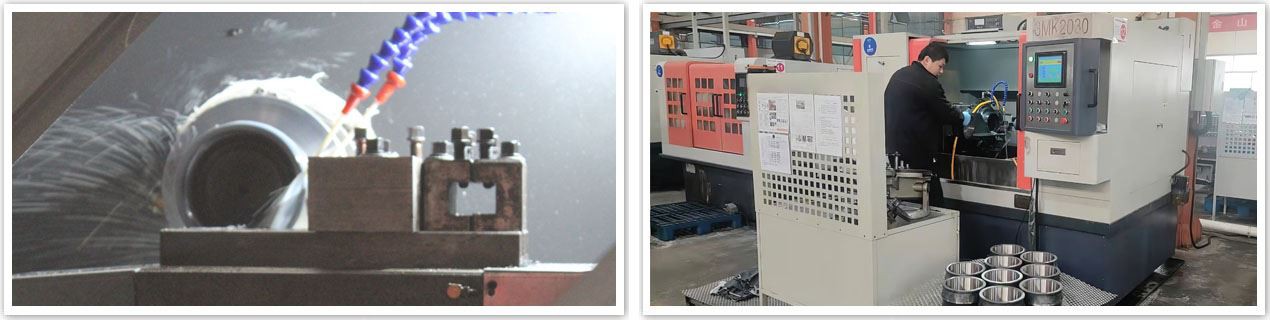

◆ Selection of bearing ring blanks

1. Geglühte Stange: geeignet zum Drehen von kleinen Lagerringen mit einem Außendurchmesser von weniger als 50 mm, bei geringem Materialverbrauch und großem Drehbetrag. Geeignet für die Bearbeitung großer Serien von Lagerringen auf Mehrspindeldrehautomaten.

2. Rohrmaterial: Es wird hauptsächlich in der umfassenden automatischen Linie kleiner und mittlerer -Lager für die Massenproduktion verwendet und wird direkt von einer einzigen-Achse oder mehr-Achse gedreht Drehautomat mit kleinem Drehbetrag und hoher Produktionseffizienz. Die Größe des Rohrmaterials beträgt im Allgemeinen 2080 mm, nicht mehr als 105 mm. Die Lagerringe mit kleinen Durchmessern verwenden kalte Stahlrohre, und die mit großen Durchmessern können warmgewalzte Stahlrohre verwenden. Lager aus Stahlrohren haben eine längere Lebensdauer als solche aus gewöhnlichen Schmiedestücken. Der Nachteil ist, dass das Stahlrohr teurer ist und die Spezifikation unzureichend ist.

double thrust bearings

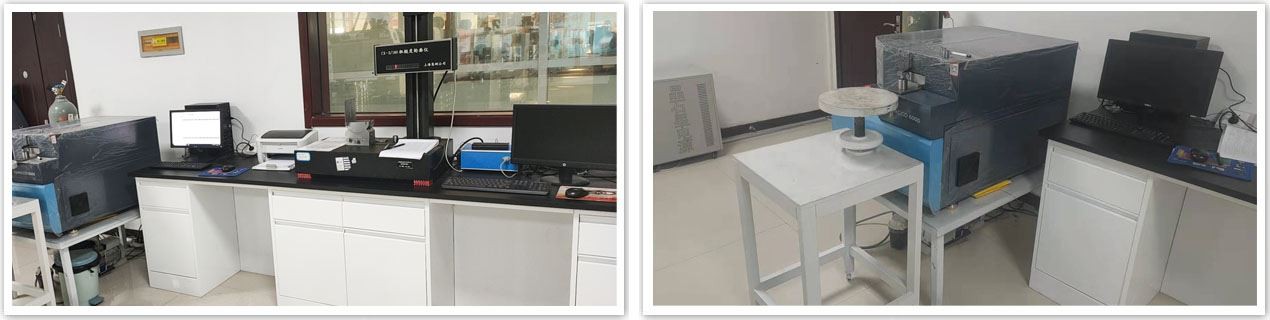

◆ Forging quality inspection

Es umfasst die Prüfung der Aussehensqualität und der inneren Qualität. Die Qualitätskontrolle des Aussehens bezieht sich hauptsächlich auf die geometrische Größe, Form, Oberflächenbeschaffenheit und andere Schmiedeteile. Die interne Qualitätsprüfung bezieht sich hauptsächlich auf die chemische Zusammensetzung, die Makrostruktur, die Mikrostruktur und die mechanischen Eigenschaften der Schmiedestücke.

Insbesondere soll die Qualitätskontrolle des Aussehens von Schmiedestücken prüfen, ob die Form und die geometrischen Abmessungen der Schmiedestücke den Anforderungen der Zeichnungen entsprechen, ob die Oberfläche der Schmiedestücke Fehler aufweist, welche Art von Fehlern es gibt und welche morphologischen Eigenschaften sie haben. Der Inspektionsinhalt der Oberflächenbeschaffenheit besteht im Allgemeinen darin, zu überprüfen, ob die Oberfläche des Schmiedestücks Oberflächenrisse, Falten, Falten, Drucknarben, Orangenschalen, Blasenbildung, Narben, Korrosionsnarben, Beulen, Fremdkörper, Unterfüllung, Grübchen, Fleischmangel aufweist , Kratzspuren und andere Mängel.

52204 bearing

● Lärm verursacht durch die Bearbeitungsgenauigkeit des Lagers

Geräusche, die durch die Bearbeitungsgenauigkeit des Lagers verursacht werden

Die Bearbeitungsgenauigkeitsfehler von Lagerteilen (Rillenabweichung, kreisförmige Abweichung, gegenseitige Abweichung der Wälzkörper, Wanddickendifferenz der Hülse, Welligkeit und Rauheit usw.) verursachen auch Vibrationen und Geräusche des Lagers. Die Arbeitsfläche von Lagerteilen (bezogen auf Innenlaufbahn, Außenlaufbahn, Wälzkörperoberfläche) wird selbst bei Anwendung der präzisesten Bearbeitungstechnologie mikroskopisch kleine geometrische Fehler wie Welligkeit, Rundheit und Oberflächenrauhigkeit aufweisen. Wenn das Lager läuft und die oben genannten Parameter groß sind, wird aufgrund der Wirkung der elastischen Lagerung eine bestimmte Frequenz von Vibrationen und Geräuschen gebildet. Bei einer bestimmten Geschwindigkeit hat es eine bestimmte Vibrationsfrequenz und ist manchmal hart. Rauschen ist empfindlicher, wenn die Geschwindigkeit zunimmt oder abnimmt, und die Frequenz nimmt mit der Geschwindigkeit zu oder ab.

● Zertifizierung

51103 thrust bearing

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonzweiseitig wirkende Axialkugellager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

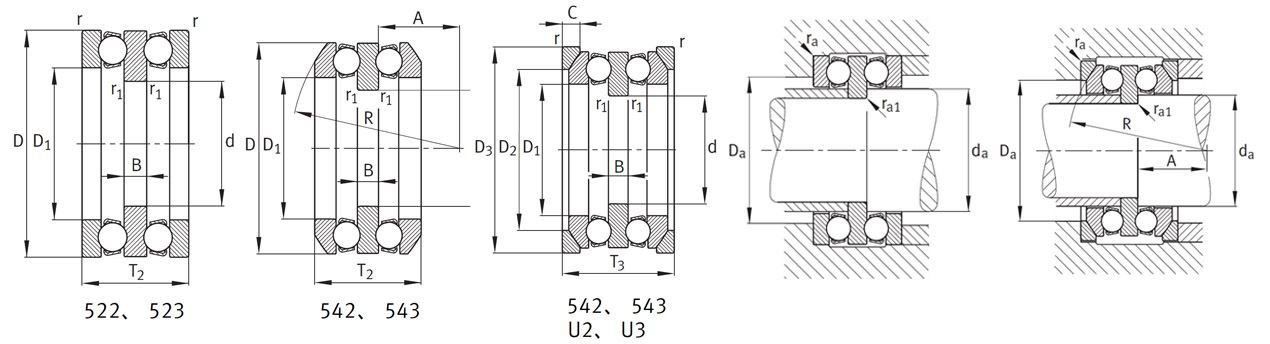

● Technische Parameter

double thrust bearings

Lagerbezeichnung	Waschmaschine	Abmessungen (mm)																	Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Minimaler Ladefaktor	Geschwindigkeit begrenzen	Masse
		d	D	T2	D1	B	r	r1	R	A	D2	D3	C	T3	da	Da	Ra	ra1	Ca	Coa	Cua	A	nG	Lager	Waschmaschine
							Mindest.	Mindest.								max.	max.	max.	N	N	N		min–1	≈kg	≈kg
52202	–	10	32	22	17	5	0.6	0.3	–	–	–	–	–	–	15	22	0.6	0.3	16 600	25 000	1100	0.003	9000	0.076	–
52204	–	15	40	26	22	6	0.6	0.3	–	–	–	–	–	–	20	28	0.6	0.3	22 400	37 500	1660	0.01	7500	0.145	–
52205	–	20	47	28	27	7	0.6	0.3	–	–	–	–	–	–	25	34	0.6	0.3	28 000	50 000	2220	0.013	6700	0.215	–
54205	–	20	47	31.4	27	7	0.6	0.3	40	16.5	–	–	–	–	25	36	0.6	0.3	28 000	50 000	2220	0.013	6700	0.221	–
54205	U205	20	47	31.4	27	7	0.6	0.3	40	16.5	36	50	5.5	36	25	36	0.6	0.3	28 000	50 000	2220	0.013	6700	0.221	0.032
52305	–	20	52	34	27	8	1	0.3	–	–	–	–	–	–	25	36	1	0.3	34 500	55 000	2450	0.019	5300	0.291	–
54305	–	20	52	37.6	27	8	1	0.3	45	18	–	–	–	–	25	38	1	0.3	34 500	55 000	2450	0.019	5300	0.303	–
54305	U305	20	52	37.6	27	8	1	0.3	45	18	38	55	6	42	25	38	1	0.3	34 500	55 000	2450	0.019	5300	0.303	0.044
52206	–	25	52	29	32	7	0.6	0.3	–	–	–	–	–	–	30	39	0.6	0.3	25 000	46 500	2040	0.01	6300	0.236	–
54206	–	25	52	32.6	32	7	0.6	0.3	45	20	–	–	–	–	30	42	0.6	0.3	25 000	46 500	2040	0.01	6300	0.269	–
54206	U206	25	52	32.6	32	7	0.6	0.3	45	20	42	55	5.5	37	30	42	0.6	0.3	25 000	46 500	2040	0.01	6300	0.269	0.038
52306	–	25	60	38	32	9	1	0.3	–	–	–	–	–	–	30	42	1	0.3	38 000	65 500	2850	0.028	5000	0.435	–
54306	–	25	60	41.2	32	9	1	0.3	50	19.5	–	–	–	–	30	45	1	0.3	38 000	65 500	2850	0.028	5000	0.553	–
54306	U306	25	60	41.2	32	9	1	0.3	50	19.5	45	62	7	46	30	45	1	0.3	38 000	65 500	2850	0.028	5000	0.553	0.056
52207	–	30	62	34	37	8	1	0.3	–	–	–	–	–	–	35	46	1	0.3	35 500	67 000	3000	0.028	5300	0.371	–
54207	–	30	62	37.8	37	8	1	0.3	50	21	–	–	–	–	35	48	1	0.3	35 500	67 000	3000	0.028	5300	0.749	–
54207	U207	30	62	37.8	37	8	1	0.3	50	21	48	65	7	42	35	48	1	0.3	35 500	67 000	3000	0.028	5300	0.749	0.057
52307	–	30	68	44	37	10	1	0.3	–	–	–	–	–	–	35	48	1	0.3	50 000	88 000	3900	0.05	4500	0.63	–
54307	–	30	68	47.2	37	10	1	0.3	56	21	–	–	–	–	35	52	1	0.3	50 000	88 000	3900	0.05	4500	0.802	–
54307	U307	30	68	47.2	37	10	1	0.3	56	21	52	72	7.5	52	35	52	1	0.3	50 000	88 000	3900	0.05	4500	0.802	0.083
52208	–	30	68	36	42	9	1	0.6	–	–	–	–	–	–	40	51	1	0.6	46 500	98 000	4300	0.05	4800	0.509	–
54208	–	30	68	38.6	42	9	1	0.6	56	25	–	–	–	–	40	55	1	0.6	46 500	98 000	4300	0.05	4800	0.513	–
54208	U208	30	68	38.6	42	9	1	0.6	56	25	55	72	7	44	40	55	1	0.6	46 500	98 000	4300	0.05	4800	0.513	0.071
52308	–	30	78	49	42	12	1	0.6	–	–	–	–	–	–	40	55	1	0.6	61 000	112 000	5000	0.08	4000	1.02	–
52209	–	35	73	37	47	9	1	0.6	–	–	–	–	–	–	45	56	1	0.6	39 000	80 000	3550	0.043	4800	0.539	–
54209	–	35	73	39.6	47	9	1	0.6	56	23	–	–	–	–	45	60	1	0.6	39 000	80 000	3550	0.043	4800	0.537	–
54209	U209	35	73	39.6	47	9	1	0.6	56	23	60	78	7.5	45	45	60	1	0.6	39 000	80 000	3550	0.043	4800	0.537	0.088
52309	–	35	85	52	47	12	1	0.6	–	–	–	–	–	–	45	61	1	0.6	75 000	140 000	6300	0.12	3600	1.15	–
54309	–	35	85	56.2	47	12	1	0.6	64	21	–	–	–	–	45	65	1	0.6	75 000	140 000	6300	0.12	3600	2.15	–
54309	U309	35	85	56.2	47	12	1	0.6	64	21	65	90	10	62	45	65	1	0.6	75 000	140 000	6300	0.12	3600	2.15	0.173
52210	–	40	78	39	52	9	1	0.6	–	–	–	–	–	–	50	61	1	0.6	50 000	106 000	4700	0.07	4300	0.635	–
54210	–	40	78	42	52	9	1	0.6	64	30.5	–	–	–	–	50	62	1	0.6	50 000	106 000	4700	0.07	4300	0.625	–
54210	U210	40	78	42	52	9	1	0.6	64	30.5	62	82	7.5	47	50	62	1	0.6	50 000	106 000	4700	0.07	4300	0.625	0.098
52310	–	40	95	58	52	14	1.1	0.6	–	–	–	–	–	–	50	68	1	0.6	86 500	170 000	7500	0.18	3400	1.76	–
54310	–	40	95	64.6	52	14	1.1	0.6	72	23	–	–	–	–	50	72	1	0.6	86 500	170 000	7500	0.18	3400	1.84	–
54310	U310	40	95	64.6	52	14	1.1	0.6	72	23	72	100	11	70	50	72	1	0.6	86 500	170 000	7500	0.18	3400	1.84	0.225
52211	–	45	90	45	57	10	1	0.6	–	–	–	–	–	–	55	69	1	0.6	61 000	134 000	6100	0.11	3800	0.571	–
54211	–	45	90	49.6	57	10	1	0.6	72	32.5	–	–	–	–	55	72	1	0.6	61 000	134 000	6100	0.11	3800	1.02	–
54211	U211	45	90	49.6	57	10	1	0.6	72	32.5	72	95	9	55	55	72	1	0.6	61 000	134 000	6100	0.11	3800	1.02	0.152
52311	–	45	105	64	57	15	1.1	0.6	–	–	–	–	–	–	55	75	1	0.6	102 000	208 000	9000	0.26	3200	2.37	–
54311	–	45	105	72.6	57	15	1.1	0.6	80	25.5	–	–	–	–	55	80	1	0.6	102 000	208 000	9000	0.26	3200	2.53	–
54311	U311	45	105	72.6	57	15	1.1	0.6	80	25.5	80	110	11.5	78	55	80	1	0.6	102 000	208 000	9000	0.26	3200	2.53	0.277
52212	–	50	95	46	62	10	1	0.6	–	–	–	–	–	–	60	74	1	0.6	62 000	140 000	6200	0.12	3800	1.12	–
54212	–	50	95	50	62	10	1	0.6	72	30.5	–	–	–	–	60	78	1	0.6	62 000	140 000	6200	0.12	3800	1.17	–
54212	U212	50	95	50	62	10	1	0.6	72	30.5	78	100	9	56	60	78	1	0.6	62 000	140 000	6200	0.12	3800	1.17	0.165

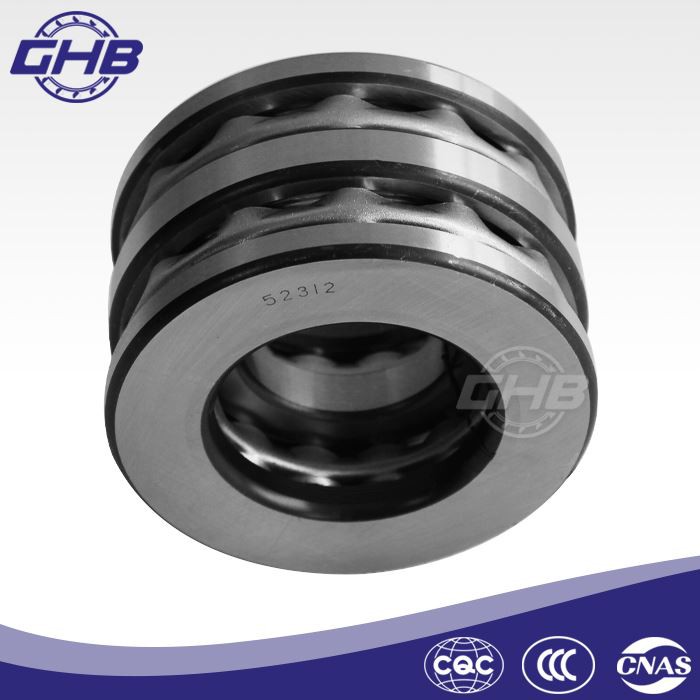

52312	–	50	110	64	62	15	1.1	0.6	–	–	–	–	–	–	60	80	1	0.6	100 000	208 000	9000	0.28	3200	2.49	–
54312	–	50	110	70.6	62	15	1.1	0.6	90	36.5	–	–	–	–	60	85	1	0.6	100 000	208 000	9000	0.28	3200	2.59	–
54312	U312	50	110	70.6	62	15	1.1	0.6	90	36.5	85	115	11.5	78	60	85	1	0.6	100 000	208 000	9000	0.28	3200	2.59	0.31
52213	–	55	100	47	67	10	1	0.6	–	–	–	–	–	–	65	79	1	0.6	64 000	150 000	6600	0.14	3600	1.19	–
52313	–	55	115	65	67	15	1.1	0.6	–	–	–	–	–	–	65	85	1	0.6	106 000	220 000	9700	0.32	3000	2.5	–

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
