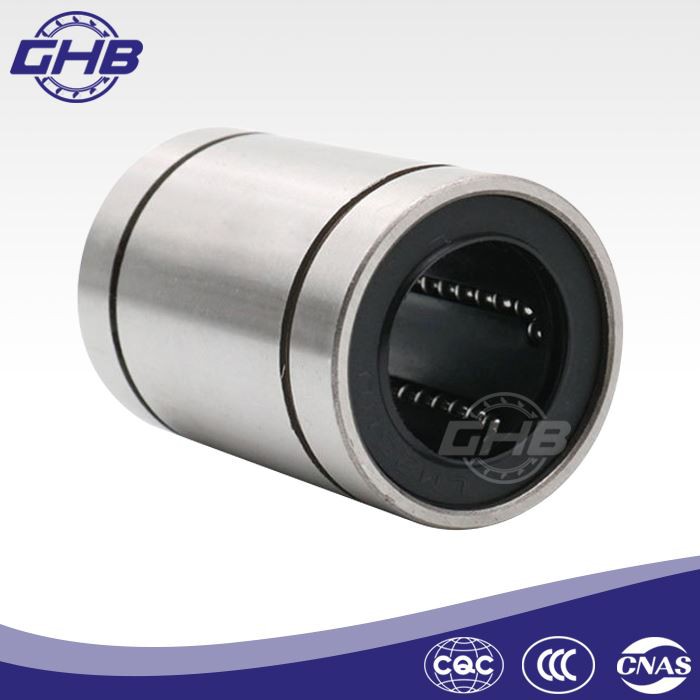

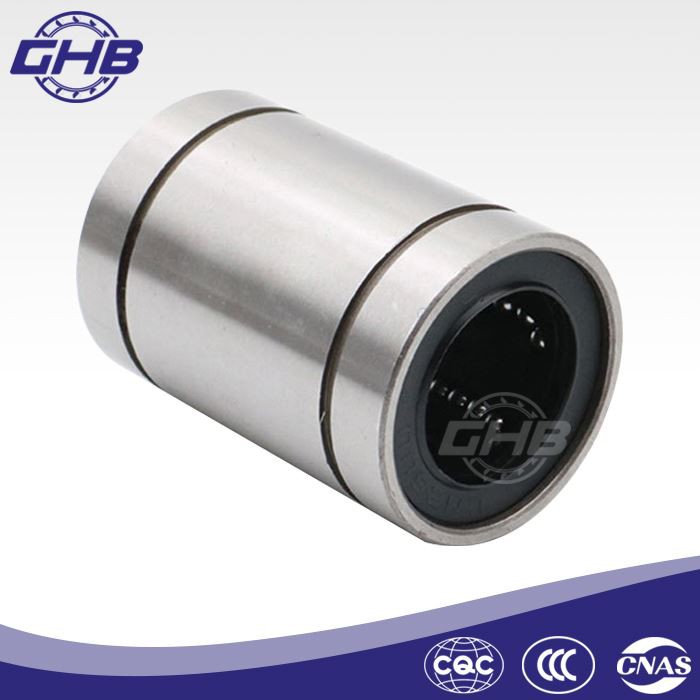

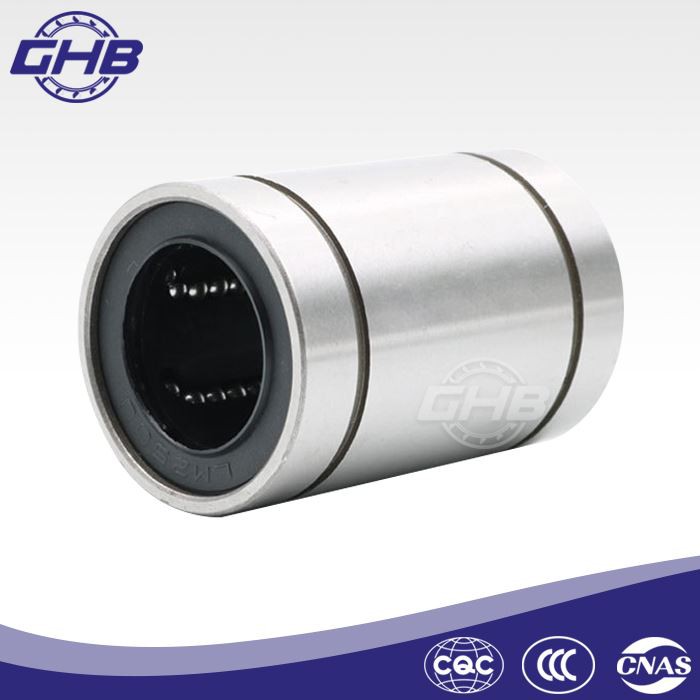

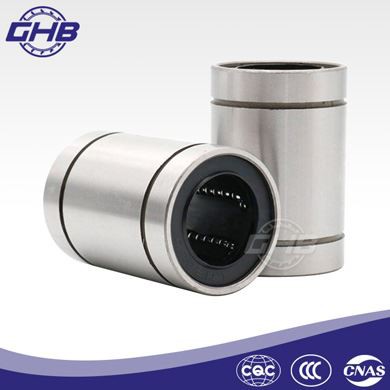

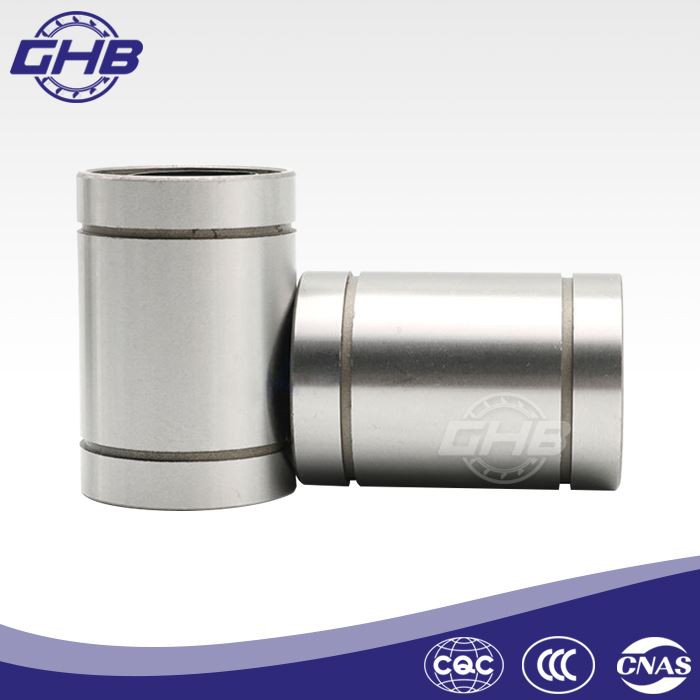

LM-Linearlager

● Einführung

LM-Linearlagerbestehen aus einem äußeren Zylinder, einer Stahlkugel, einem Haltering und Halteringen an beiden Enden. Der Halter wird an beiden Enden durch Schnallen fixiert, so dass die Stahlkugeln wiederholt auf der Lauffläche zirkulieren können, ohne herunterzufallen. Gekerbte Fenster sind in Richtung der linearen Bahn angeordnet, wo jede Stahlkugel unter Krafteinwirkung steht. Dieser Teil ist der rollende Kontakt zwischen der belasteten Stahlkugel und der Welle, die sich relativ mit einem sehr niedrigen Reibungskoeffizienten bewegen kann. Linearkugellager ist ein lineares Bewegungssystem. Das Lager wird in Verbindung mit der Welle verwendet, und die Welle muss durch Wärmebehandlung und Schleifen bearbeitet werden. Die Lagerreibung ist gering, wodurch eine gleichmäßige lineare Bewegung mit hoher Empfindlichkeit und Präzision realisiert werden kann. Durch die Punktberührung zwischen Lagerkugel und Lagerschale wird die Belastung vonLM-Linearlagerklein ist, ist die Tragfähigkeit schlecht und die Stoßbelastungsfähigkeit ist ebenfalls schlecht.

Linearlager werden häufig in mechanischen Geräten, Automatisierungsgeräten, elektronischen Geräten, Lebensmittelmaschinen, Verpackungsmaschinen, medizinischen Maschinen, Druckmaschinen, Textilmaschinen, Instrumenten, Fahrzeugen und anderen Bereichen eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die Serien LM..UU, LM..LUU, LME..UU und LME..LUU.

● Produktionsdetails

◆ Guarantee of machining accuracy of bearing rings

Obwohl die Hauptflächen (Arbeits- und Positionierungsflächen) der Ferrule beim Drehen keine Endbearbeitung sind, ist es ohne eine gute Bearbeitungsgenauigkeit als Basis nicht machbar oder wirtschaftlich, sich nur auf nachfolgende Operationen zu verlassen. Beispielsweise erhöhen große Form- und Positionsfehler und große Aufmaße bei der Frontbearbeitung die Arbeitsbelastung beim Schleifen, beeinträchtigen die Qualität des Schleifens und erfüllen sogar nicht die endgültigen Anforderungen an die Teile, was zu Ausschuss führt. Das Problem beim Sicherstellen und Verbessern der Drehbearbeitungsgenauigkeit besteht darin, Bearbeitungsfehler zu begrenzen und zu reduzieren.

◆ Cutting amount for bearing ring turning

Der Schnittbetrag beim Drehen des Lagerrings hängt von der Schnittgeschwindigkeit V, dem Vorschubbetrag f (oder der Vorschubgeschwindigkeit V) und der Schnittiefe ab. Die Schnittmenge wirkt sich direkt auf die Produktivität und Bearbeitungsqualität aus. Die Faktoren, die im Allgemeinen die Schnittmenge beeinflussen, sind folgende: die physikalischen Eigenschaften, die Schnittleistung und die mechanischen Eigenschaften des Lagerringmaterials. Die physikalischen und mechanischen Eigenschaften des Werkzeugmaterials und die geometrischen Parameter des Werkzeugs.

Art, Beschaffenheit, Größe, Form, Fertigungsgenauigkeit und Oberflächenbeschaffenheit des Rohlings oder Halb-fertigprodukts. Die Struktur und Leistung der Drehmaschine und Vorrichtung, die Steifigkeit und thermische Verformung des Prozesssystems. Das Verarbeitungsverfahren und die Schritte der Zwinge und die Verarbeitungsqualität der Zwinge nach den Schneidanforderungen. Andere wie die Kühlmethode des Verarbeitungsteils, das technische Niveau der Arbeiter usw.

● Auswahl an Stahlkugeln

Der Einzelpartikelschwingungswert der Stahlkugel ist die Hauptursache der Lagerschwingung. Die Praxis hat bewiesen, dass bei Ferrulen, Stahlkugeln und Käfigen der wichtigste Faktor, der die Schwingung beeinflusst, der Einzel--Schwingungswert der Stahlkugel ist (bestimmt durch die geometrische Genauigkeit der Stahlkugel). Das Prinzip ist: Während der Drehung des Lagers ist die Drehfrequenz der Stahlkugel am höchsten. Die Arbeitsfläche der Stahlkugel steht gleichzeitig mit den inneren und äußeren Kanälen in Kontakt. Die zweite ist die geometrische Genauigkeit der inneren Ringkanaloberfläche, die dritte ist die geometrische Genauigkeit der äußeren Ringkanaloberfläche.

● Vorteile

The company's own brand "GHB" products have passed ISO9001 quality management system certification, with accuracy levels of P0, P6, P5, and P4. Bearings are exported to more than 35 countries with a good reputation. The company insists on quality as the core, innovation as the driving force, promotes development through service, and sincerely provides services to customers all over the world.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonLM-Linearlager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

● Liefermethoden

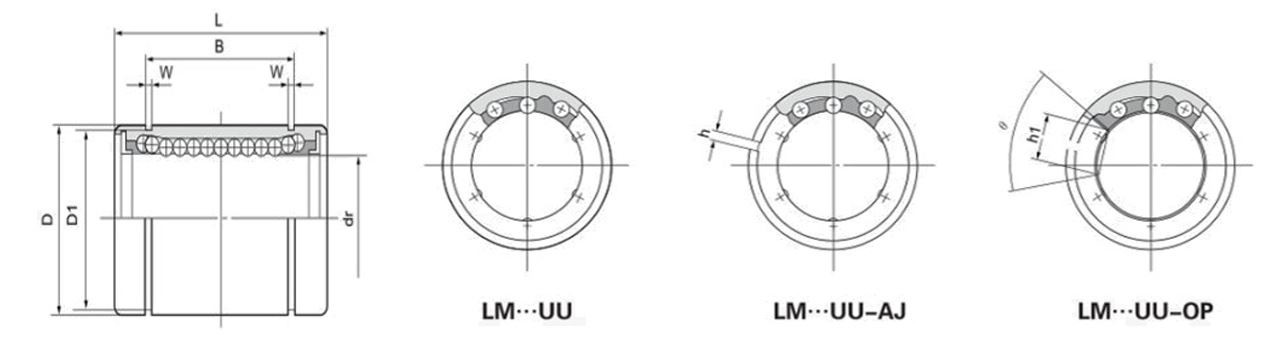

● Technische Parameter

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
