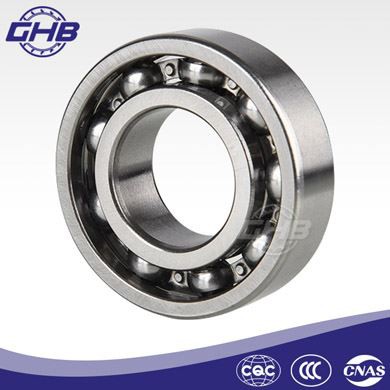

Einreihige Rillenkugellager

Material: Chromstahl GCr15, Kohlenstoffstahl
Präzision: ABEC1(P0), ABEC3(P6), ABEC5(P5), ABEC7(P4)
Geräuschpegel und Vibration: ZV, Z1V1, Z2V2, Z3V3, Z4V4
Radialer Abstand: C0, C3, C2, C4
Arbeitstemperaturbereich: -30 °C ~ 120 °C, -30 °C ~ 110 °C (2RS)
Paket: Tubenpaket, Einzelbox
Kostenlose Muster und technische Zeichnung: verfügbar
Begrenzungsabmessungen Standard: GB / T 276-2013
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Beschreibung

●Einleitung

Einreihige Rillenkugellagerist das gebräuchlichste Wälzlager, und sein Lagertypcode ist 6 mit einer einfachen Struktur. Sein offenes Lager besteht aus einem Innenring, einem Außenring, einem Satz Käfige und einem Satz Stahlkugeln. Es gibt viele Änderungen in seinem Größenbereich und seiner Form, so dass es einfach ist, eine hohe Präzision zu erreichen und die Massenproduktion in Serie zu erleichtern. Die Kosten für Lager sind niedrig, es ist bequem zu bedienen und zu warten, und es ist weit verbreitet. Das Lager hat einen kleinen Reibwert und eine hohe Grenzdrehzahl und trägt hauptsächlich radiale Belastungen. Gleichzeitig kann das Lager auch einige axiale Belastungen tragen. Bei hohen Geschwindigkeiten kann es zur Aufnahme reiner axialer Lasten eingesetzt werden. Neben offenen Lagern gibt es Lager mit Staubschutz, einschließlich Z-Typ und 2Z-Typ, Lager mit Dichtringen, einschließlich RS-Typ, 2RS-Typ, RZ-Typ und 2RZ-Typ. Lager mit Dichtungen und Lager mit Staubschutzhaube haben grundsätzlich den gleichen Zweck. Der Unterschied zwischen ihnen ist, dass das Lager mit Dichtring besser abdichtet, aber die Reibung erhöht wird. Die Außenmaße deseinreihige Rillenkugellagernach DIN 625-1, die Maßtoleranzen und Drehgenauigkeiten entsprechen der Norm DIN 620.

Rillenkugellager können in Präzisionsinstrumenten, Motoren, Automobilen, Motorrädern, Getrieben, Werkzeugmaschinengetrieben, Haushaltsgeräten, Werkzeugen und mechanischen Geräten eingesetzt werden. Lager mit Staubschutzhaube werden meist an beiden Enden von Rotoren von kleinen und mittleren Generatoren, Motoren, Automobilen, Traktoren, Klimaanlagen, Ventilatoren usw. verwendet.

●Lagerserie

Zu den Typen des Rillenlagers gehören die Serien 6000, 6200, 6300, 6400, 61800, 61900, 62200, 62300 und 16000.

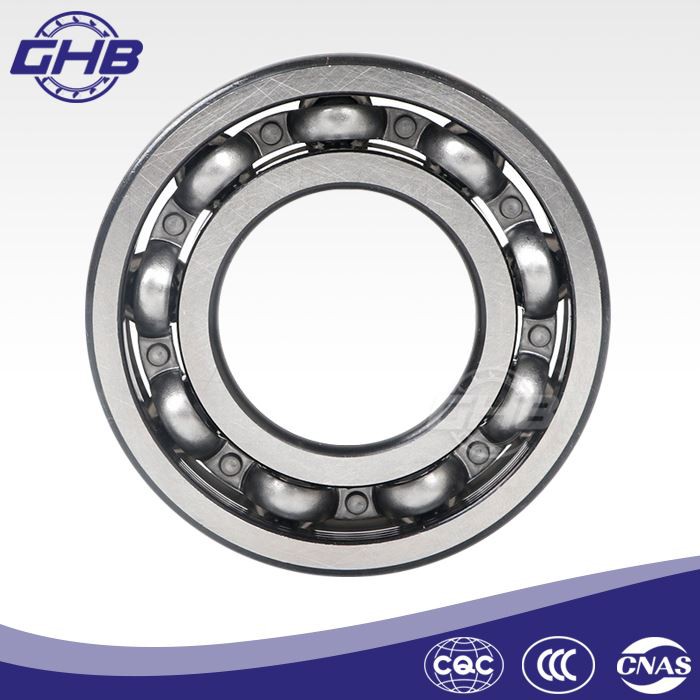

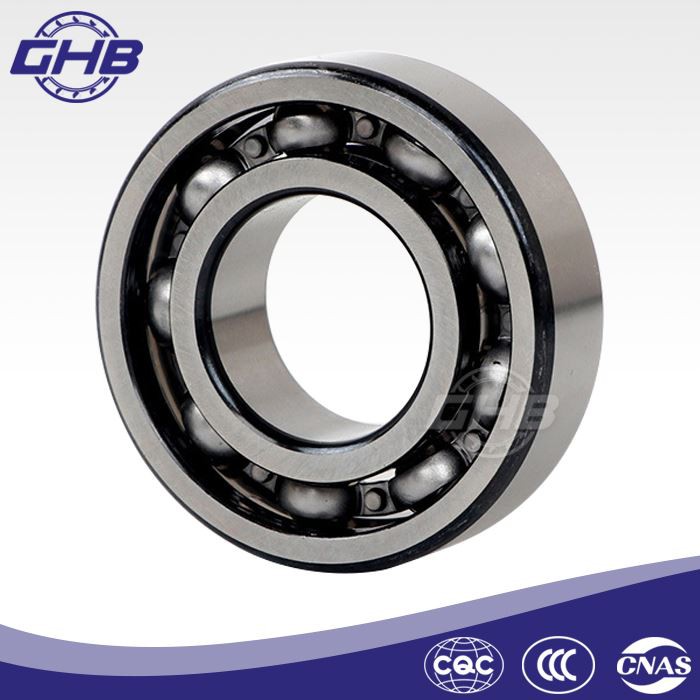

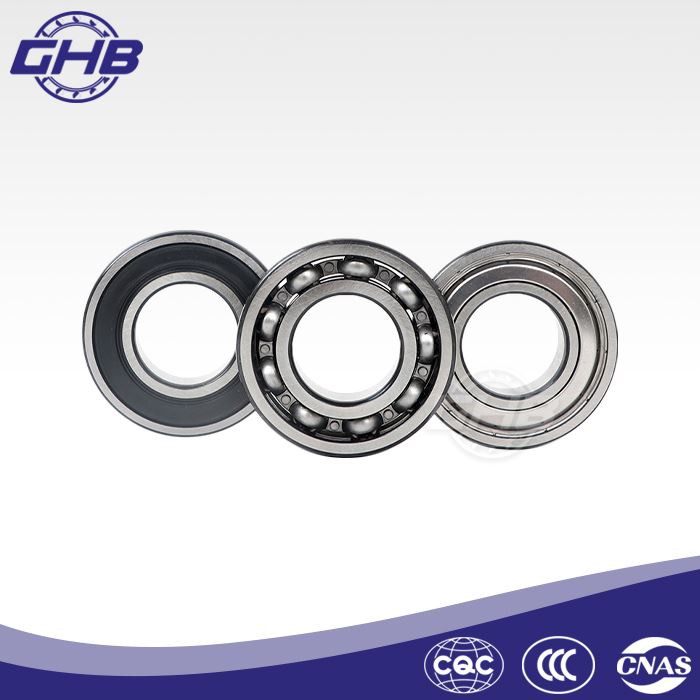

Offener Typ

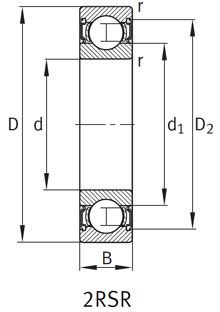

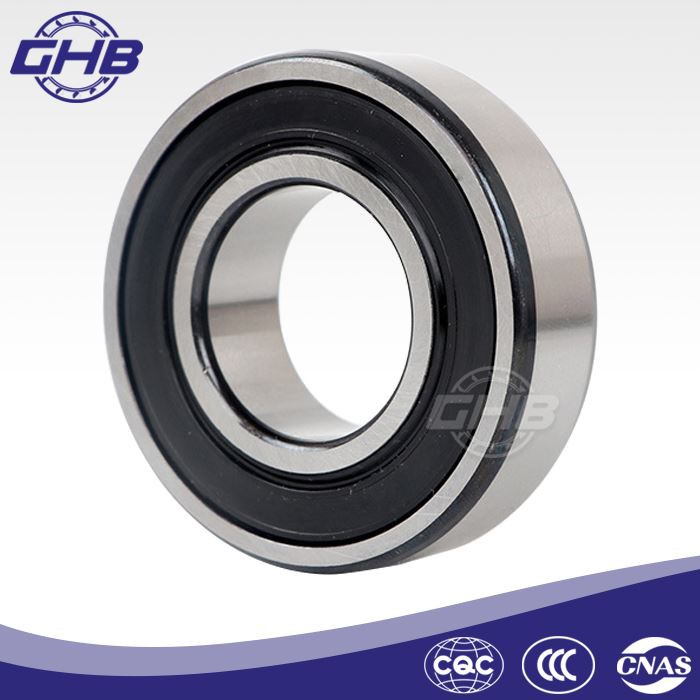

Versiegelter Typ (2RS)

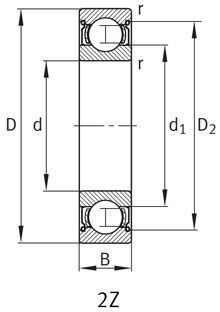

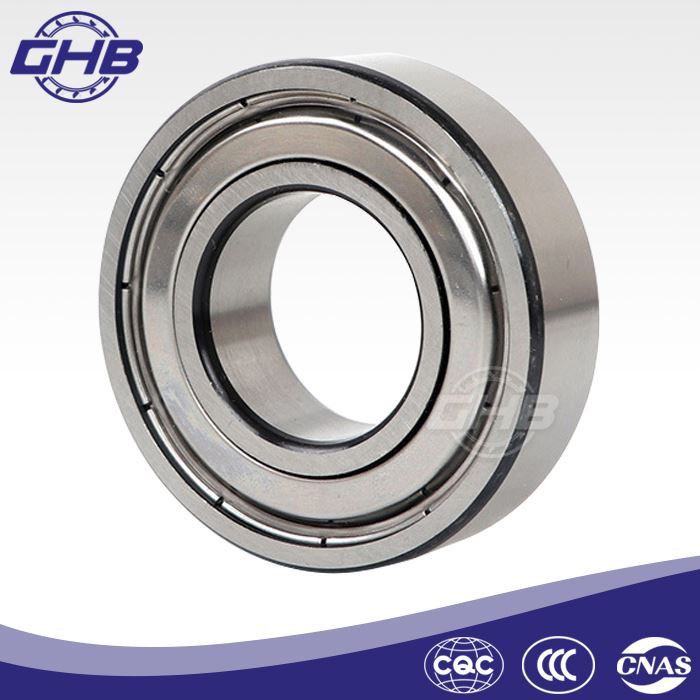

Geschirmter Typ (2Z)

●Details zur Produktion

Das Unternehmen verfügt über eine starke technische Kraft und ist mit fortschrittlichen Verarbeitungsanlagen ausgestattet. Es gibt mehr als 60 Hauptlagerbearbeitungsgeräte und mehr als 10 Hilfsgeräte. Das Unternehmen hält mit dem Entwicklungstrend der Wälzlagerindustrie Schritt, aktualisiert und fügt ständig fortschrittliche Verarbeitungsanlagen hinzu, bietet Kunden zuverlässige und wettbewerbsfähige Preislagerprodukte, die kundenorientiert sind, um Wert für die Kunden zu schaffen. Das Unternehmen verfügt über ein komplettes Qualitätskontrollsystem, eine professionelle Qualitätsinspektionsabteilung, die mit fortschrittlichen Inspektionsgeräten und professionellem Inspektionspersonal ausgestattet ist.

◆ Allgemeiner Prozess der Lagermontage

Entmagnetisierung→Reinigung der Teile, Rostschutz→primäre Auswahl der Lagerteile→Toleranzformulierung und Auswahl der unterstützenden Teile →Anpassung→Prüfung des Abstands→ Montage (Straffen des Käfigs) → Überprüfung des Aussehens → Entmagnetisieren und Reinigen → Überprüfen des fertigen Produkts → Auftragen von Rostschutzöl auf das Lager → Verpackung

single groove ball bearing

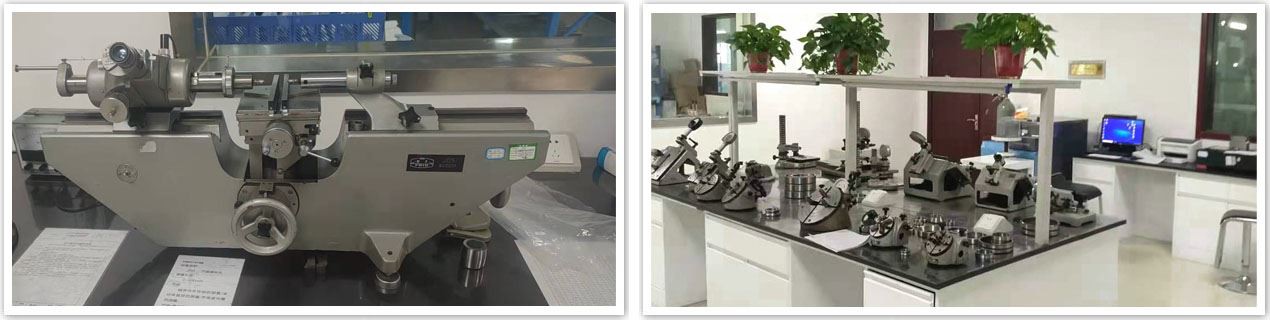

◆ Messwerkzeuge

Bei der Bearbeitung, Montage und Prüfung von Lagern kommt eine Vielzahl spezieller Lagermessgeräte zum Einsatz.

1. Standardteile: Innendurchmesser, Außendurchmesser, Winkel, Nutdurchmesser, Laufbahn, Rolle, Stahlkugel-Normteile usw.

2. Vorlage: Raceway-Positionsvorlage, Kegeldurchmesservorlage, Winkelvorlage und Krümmungsradiusvorlage usw.

3. Grenzmessgeräte: glatte Steckeranzeige, Außendurchmesser Bremssattel, Nutdurchmesser Bremssattel, etc.

4. Messlineal: Innendurchmesser, Außendurchmesser, Laufbahndurchmesser, Modelllineal usw.

5. Andere Messgeräte: Dorn, konische Rollenhülse, Messtisch usw.

radial deep groove ball bearing

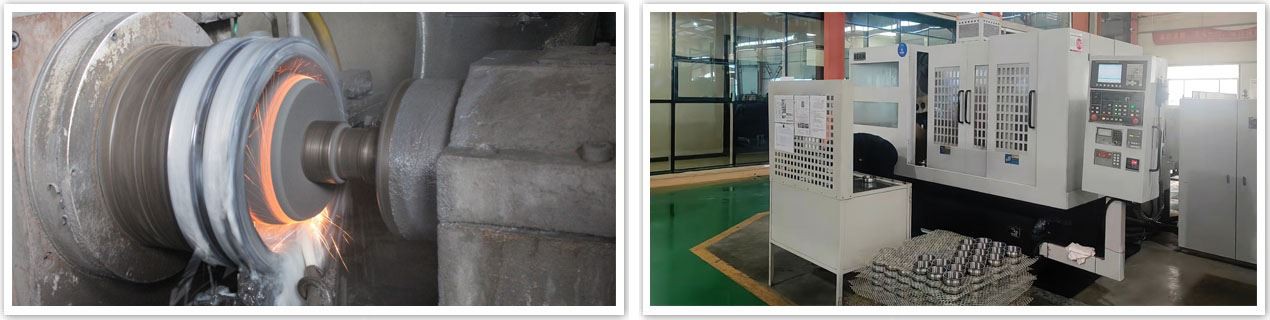

●Lagerring-Blankbearbeitung

Die Lagerring-Platinenbearbeitung ist der erste Prozess der Lagerherstellung. Die Qualität und Produktivität des Ringrohlings spielen eine wichtige Rolle für die Qualität, Leistung, Lebensdauer und wirtschaftlichen Vorteile der Lagerprodukte. Dies liegt daran, dass die Größe des Rohlingsrands die Auslastungsrate des Lagermaterials bestimmt. Die innere Qualität der Ferrule umfasst die Dichte des Materials, die Stromlinienverteilung der Metallfasern, die Korngröße und die Verformungswärmebehandlung usw., die einen größeren Einfluss auf die Lagerlebensdauer haben; Die Hauptgründe für die hohe Ausschussrate, das Versagen der normalen automatischen Produktion und die Auswirkungen auf die Verarbeitungsqualität nachfolgender Prozesse sind die Streuung von Platinenabmessungen und eine schlechte geometrische Genauigkeit. Die Platinenbearbeitungstechnologie, die Genauigkeit der Ausrüstung und die Leistung bestimmen die Rohlingqualität.

Der Produktionsprozess des Lagerrings ist wie folgt: Stab oder Rohr (einige Stäbe müssen geschmiedet, geglüht und normalisiert werden) → Drehen → Wärmebehandlung → Schleifen → Feinschleifen oder Polieren → Endkontrolle von Teilen → Rostschutz → Lagerhaltung → zu montieren.

●Norm

◆ ISO 15: Wälzlager - Radiallager - Begrenzungsmaße, allgemeiner Plan

◆ ISO 76: Wälzlager. Statische Belastbarkeit

◆ ISO 281: Wälzlager. Dynamische Tragzahlen und Nennlebensdauer

◆ ISO 492: Wälzlager - Radiallager - Toleranzen

◆ ISO 582: Wälzlager - Fasenabmessungen - Maximalwerte

◆ ISO 1132-2: Wälzlager - Toleranzen - Teil 2: Mess- und Messprinzipien und -verfahren

◆ ISO 3290−1: Wälzlager. Bälle. Teil 1: Stahlkugeln

◆ ISO 5753−1: Wälzlager. Interne Freigabe. Teil 1.Radiales Innenspiel für Radiallager

◆ GB/T 18254: Hochkohlenstoffhaltiger Chromlagerstahl

◆ JB/T 7047: Geräuschpegelmessung mit dem Gerät S0910

◆ JB/T 10187: Schwingungspegelmessung mit dem Gerät BVT

●FAQ (Häufig gestellte Fragen)

F1: Wie lange wird unsere Anfrage und Frage beantwortet?

A1: Nach Eingang Ihrer Anfrage und Frage werden wir Ihnen innerhalb von 1 bis 6 Stunden antworten.

Q2: Wie sieht es mit der Qualität der Lager aus?

A2: Wir liefern hochwertige Lager und halten uns strikt an den ISO9001-Standard für die Produktion.

Q3: Was ist das MOQ der Produkte?

A3: Normalerweise ist das MOQ 1 Stück und abhängig vom Modell.

Q4: Wie wäre es mit der Lieferzeit der Produkte?

A4: In der Regel beträgt die Lieferzeit 3 bis 15 Tage und abhängig von der Menge.

Q5: Wie kontrollieren Sie die Qualität der Produkte und überprüfen die Qualität vor der Lieferung?

A5: Unser Unternehmen verfügt über eine professionelle Qualitätsinspektionsabteilung, die die Qualität der Produkte streng kontrolliert und über einen kompletten After-Sales-Service verfügt.

●Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service voneinreihige Rillenkugellager, willkommen, uns rechtzeitig zu kontaktieren.

Weil wir fokussiert sind, sind wir professionell.

●Verpackungsmethoden

Tube Paket

Einzelbox-Paket

Palettenpaket

●Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

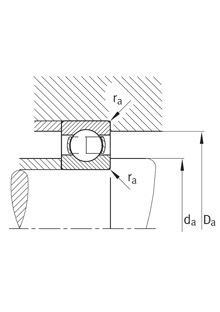

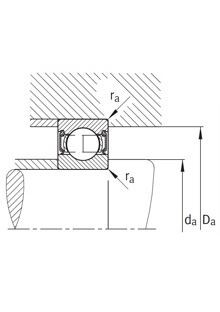

●Technische Parameter

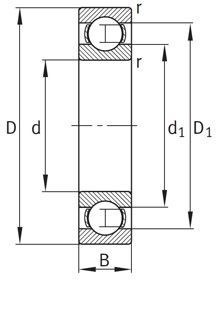

Lagerbezeichnung	Abmessungen (mm)										Dynamische Grundlast	Statische Grundlast	Ermüdungsbelastungsgrenze	Geschwindigkeitsbegrenzung	Referenzdrehzahl	Masse
	d	D	B	r	D1	D2	d1	da	Da	Ra	Cr	Kor	Köter	Ng	Nb	m
				Min.	≈	≈	≈	Min.	Max.	Max.	N	N	N	min–1	min–1	≈kg
61800	10	19	5	0.3	16.3	–	13	12	17	0.3	1450	590	29.5	43 000	27 500	0.006
61800-2RSR	10	19	5	0.3	–	17	13	12	17	0.3	1450	590	29.5	18 000	–	0.006
61800-2Z	10	19	5	0.3	–	17	13	12	17	0.3	1450	590	29.5	36 000	27 500	0.006
61900	10	22	6	0.3	18.2	–	13.8	12	20	0.3	2200	840	42.5	40 000	27 000	0.01
61900-2RSR	10	22	6	0.3	–	19.1	13.8	12	20	0.3	2200	840	42.5	17 300	–	0.01
61900-2Z	10	22	6	0.3	–	19.1	13.8	12	20	0.3	2200	840	42.5	34 000	27 000	0.01
6000	10	26	8	0.3	21.4	–	14.7	12	24	0.3	4550	1 960	93	34 000	28 500	0.019
6000-2RSR	10	26	8	0.3	–	22.5	14.7	12	24	0.3	4550	1 960	93	19 000	–	0.02
6000-2Z	10	26	8	0.3	–	22.5	14.7	12	24	0.3	4550	1 960	93	28 000	28 500	0.02
6200	10	30	9	0.6	24	–	16.7	14.2	25.8	0.6	6000	2 600	171	32 000	23 400	0.031
6200-2RSR	10	30	9	0.6	–	25	16.7	14.2	25.8	0.6	6000	2 600	171	17 000	–	0.032
6200-2Z	10	30	9	0.6	–	25	16.7	14.2	25.8	0.6	6000	2 600	171	26 000	23 400	0.032
62200-2RSR	10	30	14	0.6	–	25	16.7	14.2	25.8	0.6	6000	2 600	158	17 000	–	0.048
6300	10	35	11	0.6	27	–	18.1	14.2	30.8	0.6	8150	3 450	230	56 000	21 100	0.055
6300-2RSR	10	35	11	0.6	–	28.6	18.1	14.2	30.8	0.6	8150	3 450	230	15 000	–	0.057
6300-2Z	10	35	11	0.6	–	28.6	18.1	14.2	30.8	0.6	8150	3 450	230	22 000	21 100	0.057
61801	12	21	5	0.3	18.3	–	15	14	19	0.3	1520	670	33.5	38 000	23 600	0.006
61801-2RSR	12	21	5	0.3	–	19	15	14	19	0.3	1520	670	33.5	18 000	–	0.006
Nr. 61801-2Z	12	21	5	0.3	–	19	15	14	19	0.3	1520	670	33.5	32 000	23 600	0.006
61901	12	24	6	0.3	20.2	–	15.8	14	22	0.3	2360	980	49.5	36 000	23 500	0.012
61801-2RSR	12	24	6	0.3	–	21.1	15.8	14	22	0.3	2360	980	49.5	18 000	–	0.012
Nr. 61801-2Z	12	24	6	0.3	–	21.1	15.8	14	22	0.3	2360	980	49.5	30 000	23 500	0.012
6001	12	28	8	0.3	23.5	–	16.7	14	26	0.3	5100	2 360	130	32 000	25 000	0.02
6001-2RSR	12	28	8	0.3	–	24.5	16.7	14	26	0.3	5100	2 360	130	18 000	–	0.022
6001-2Z	12	28	8	0.3	–	24.5	16.7	14	26	0.3	5100	2 360	130	26 000	25 000	0.02
6201	12	32	10	0.6	25.8	–	18.3	16.2	27.8	0.6	6950	3 100	198	30 000	22 200	0.037
6201-2RSR	12	32	10	0.6	–	27.4	18.3	16.2	27.8	0.6	6950	3 100	198	16 000	–	0.039
6201-2Z	12	32	10	0.6	–	27.4	18.3	16.2	27.8	0.6	6950	3 100	198	24 000	22 200	0.039
62201-2RSR	12	32	14	0.6	–	27.4	18.3	16.2	27.8	0.6	6950	3 100	198	16 000	–	0.051
6301	12	37	12	1	29.6	–	19.5	17.6	31.4	1	9650	4 150	280	53 000	20 000	0.062
6301-2RSR	12	37	12	1	–	31.4	19.5	17.6	31.4	1	9650	4 150	280	13 000	–	0.064
6301-2Z	12	37	12	1	–	31.4	19.5	17.6	31.4	1	9650	4 150	280	20 000	20 000	0.064
61802	15	24	5	0.3	21.1	–	18	17	22	0.3	1650	800	40.5	34 000	19 300	0.008
61802-2RSR	15	24	5	0.3	–	22	18	17	22	0.3	1650	800	40.5	16 000	–	0.008
61802-2Z	15	24	5	0.3	–	22	18	17	22	0.3	1650	800	40.5	28 000	19 300	0.008
61902	15	28	7	0.3	24.3	–	18.8	17	26	0.3	4350	2 260	125	30 000	20 600	0.017
61902-2RSR	15	28	7	0.3	–	25.5	18.8	17	26	0.3	4350	2 260	125	15 000	–	0.017
61902-2Z	15	28	7	0.3	–	25.5	18.8	17	26	0.3	4350	2 260	125	24 000	20 600	0.017
16002	15	32	8	0.3	26.9	–	20.5	17	30	0.3	5600	2 850	144	30 000	20 000	0.027
6002	15	32	9	0.3	26.9	–	20.5	17	30	0.3	5600	2 850	134	30 000	22 000	0.031
6002-2RSR	15	32	9	0.3	–	28.4	20.5	17	30	0.3	5600	2 850	134	16 000	–	0.033
6002-2Z	15	32	9	0.3	–	28.4	20.5	17	30	0.3	5600	2 850	134	24 000	22 000	0.033
6202	15	35	11	0.6	29.3	–	21.1	19.2	30.8	0.6	7 800	3 750	220	26 000	20 200	0.043
6202-2RSR	15	35	11	0.6	–	30.9	21.1	19.2	30.8	0.6	7 800	3 750	220	14 000	–	0.045
6202-2Z	15	35	11	0.6	–	30.9	21.1	19.2	30.8	0.6	7 800	3 750	220	20 000	20 200	0.045
62202-2RSR	15	35	14	0.6	–	30.9	21.1	19.2	30.8	0.6	7 800	3 750	220	14 000	–	0.057
6302	15	42	13	1	33.5	–	23.6	20.6	36.4	1	11 400	5 400	350	43 000	17 500	0.088
6302-2RSR	15	42	13	1	–	35	23.6	20.6	36.4	1	11 400	5 400	350	12 000	–	0.09
6302-2Z	15	42	13	1	–	35	23.6	20.6	36.4	1	11 400	5 400	350	18 000	17 500	0.09
62302-2RSR	15	42	17	1	–	35	23.6	20.6	36.4	1	11 400	5 400	350	12 000	–	0.114

Für weitere Daten klicken Sie bitte auf den Download-Button oben auf dieser Seite, um den Katalog herunterzuladen.
