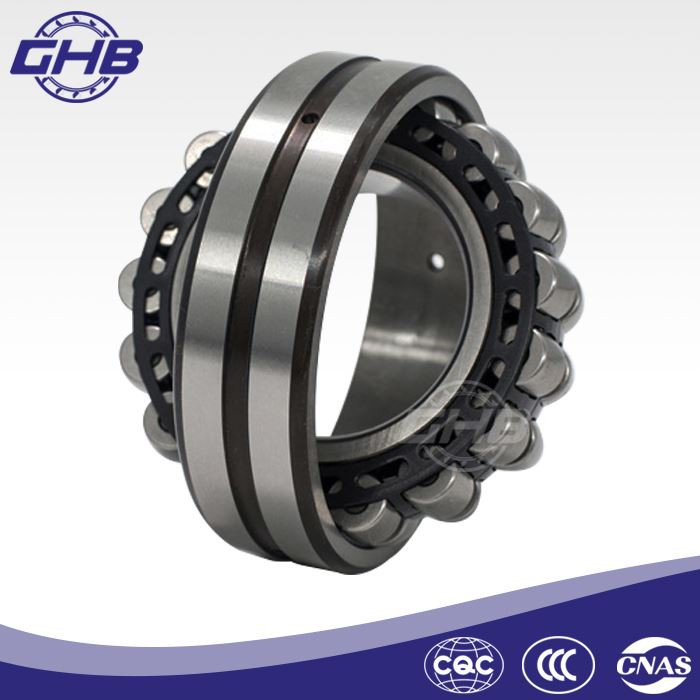

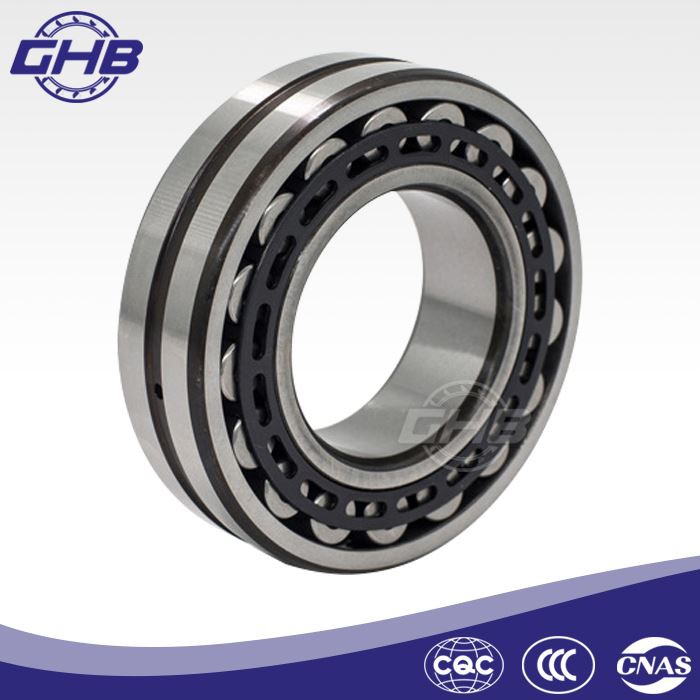

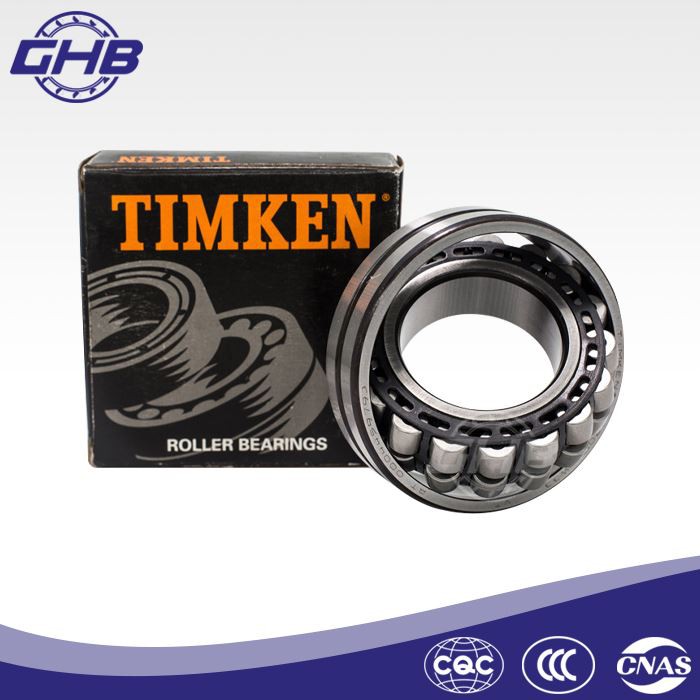

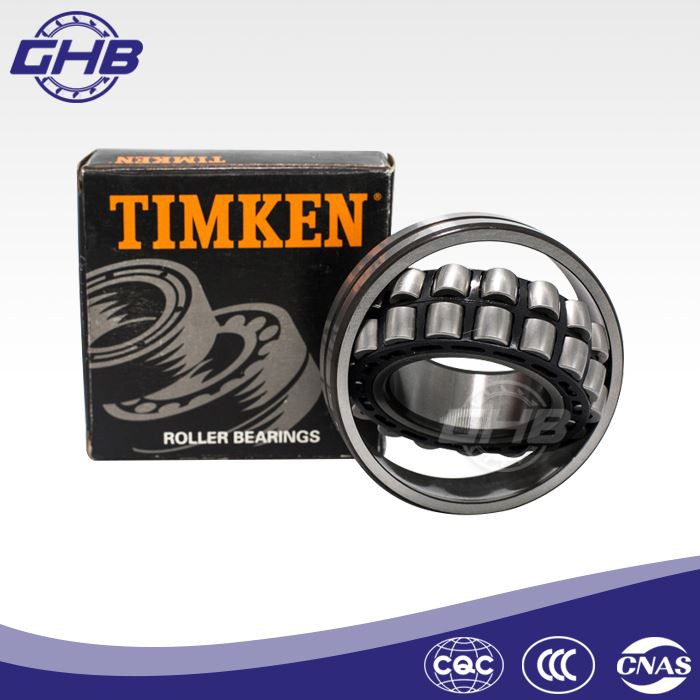

TIMKEN Pendelrollenlager

Material: Chromstahl
Marke: TIMKEN
Präzision: P0, P6, P5
Radialer Abstand: C0, C3, C2, C4
Begrenzungsabmessungen Standard: GB/T 283-1994
Feature: Hochpräzis, geräuscharm, langlebig
Paket: Tube-Paket, Einzelbox
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

●Einleitung

TIMKEN Pendelrollenlagerwerden von der Firma TIMKEN hergestellt. TIMKEN wurde 1895 gegründet und hat seinen Hauptsitz in Ohio, USA. Als jahrhundertealter, weltweit führender Hersteller sind timkens hochwertige Lager, legierte Stähle und verwandte Produkte und Dienstleistungen überall zu Finden, zu Lande, zu Wasser und im Weltraum. Die Firma TIMKEN hat 52 Fabriken. Seit 1992 investiert und produziert die Firma TIMKEN in China, und die Firma TIMKEN verfügt über viele Produktionsstätten und viele Serviceeinheiten in China. Wir pflegen eine gute Zusammenarbeit mit TIMKEN und könnenTIMKEN Pendelrollenlager.

TIMKEN Wälzlager werden häufig in industriell, landwirtschaftlich, chemisch, automobil, Haushaltsprodukten, elektronischen Produkten und anderen Bereichen eingesetzt.

●Lagerserie

Zu den Lagertypen gehören Kugellager, Wälzlager, Rillenkugellager, Pendelkugellager, Schrägkugellager, Schrägkugellager, Kissenlager, Nadellager, Gelenkrollenlager, Zylinderrollenlager, Spurrollenlager, Radialeinlegekugellager, Gelenklager, Gelenklager, Gelenklager und Keramiklager.

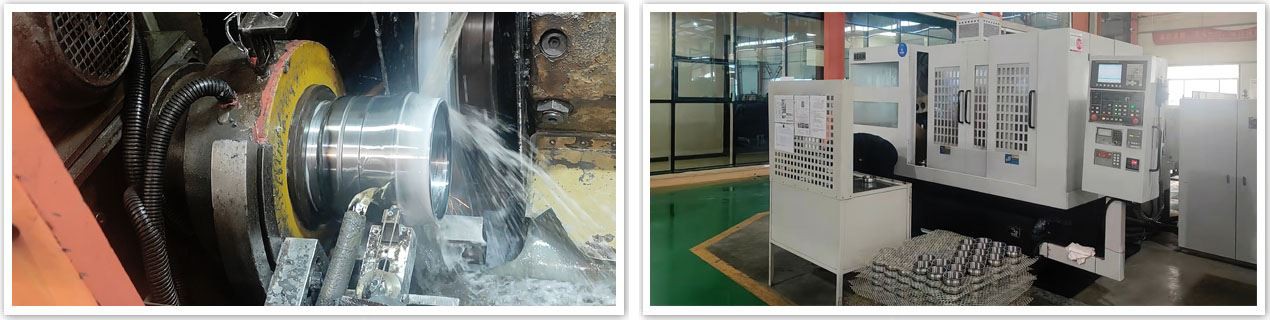

●Details zur Produktion

◆ Gedrehte Lagerringe aus Schmiedeteilen

Da Form und Größe des Schmiederohlings nahe am Lagerring liegen, ist die Verarbeitung nicht durch Ausrüstung und Chargen begrenzt. Es kann in einem zentralisierten Prozess oder dezentral verarbeitet werden, so dass es am häufigsten verwendet wird. Technologisch wird es in der Regel in zwei Prozessen gebildet. Der erste Vorgang vervollständigt hauptsächlich das Bohren und die Stirnfläche, und der zweite Vorgang vervollständigt hauptsächlich den äußeren Kreis und die andere Endfläche des Wagens. Die Bearbeitung von Fasen und Nuten ist nach den Funktionen verschiedener Drehmaschinen angeordnet. Die am häufigsten verwendeten Drehmaschinen sind halbautomatische Drehmaschinen (oben und unten werden manuell durchgeführt).

timken roller bearing company

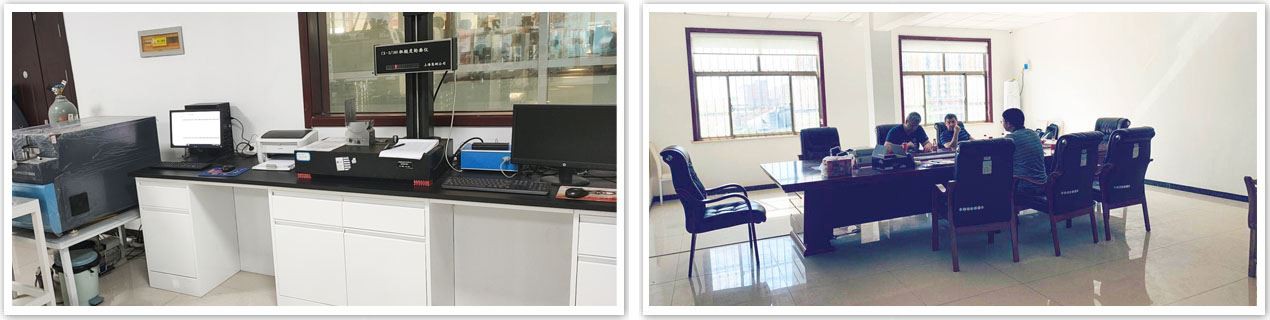

◆ Metallographische Mikroskopbeobachtung und Mikrostrukturbewertung

In der Regel werden Standard-Bildvergleichsmethoden verwendet. Zu den Mikrostrukturbewertungselementen von Lagerstahl gehören Hartmetallnetzwerk, Abschreck- und Anlassstruktur, Abschrecken und Anlassen von Troostitstruktur und Soft Spot.

1. Die Bewertung von netzförmigem Hartmetall berücksichtigt hauptsächlich den Grad des Verschlusses des Netzes und die Dicke des Netzes. Noten kleiner oder gleich 2,5 sind erlaubt, und Noten größer als 3 sind nicht erlaubt.

2. Die abgeschreckte und vergütete Struktur sollte aus versteckten Produkten, feinem kristallinem Martensit, gleichmäßig verteilten feinen Restcarbiden, einer kleinen Menge zurückgehaltenem Austenit und einer kleinen Menge Troostit bestehen. Entsprechend der Dicke von Martensit und der Form von Troostit ist es in 5 Qualitäten unterteilt, die alle qualifizierte Mikrostrukturen sind.

3. Die Bewertung der Troostitstruktur ist die isotherme Bainit-Abschreckstruktur, die aus Bainit, Restcarbid und einer geringen Menge Troostit besteht. Der JB / T1255-2001-Standard unterteilt die abgeschreckte und temperierte Troostitstruktur in Level 5, sie sind alle qualifizierte Organisationen.

cheap bearing

●Kaltfließpressverfahren

Kleine Lagerringe können den Kaltextrusionsprozess annehmen, und es gibt mehrere Umformschemata. Unter Berücksichtigung der Stabilität und Zuverlässigkeit des Umformprozesses, der Verringerung der Extrusionskraft, der Verbesserung der Lebensdauer der Matrize und der Organisation des Produktionsmanagements usw. wurde derzeit der Prozessplan für die Verbundkalextrusion mit einem endlosen Band- und Hülsenmaterial populär gemacht und angewendet. Der Prozessplan sieht vor: Ausschneiden → Kaltkopfkuchen → Glüh- und Erweichungsstruktur → Beizen, Phosphatieren, Verjüngen → Compound und Extrusion → Trennen der äußeren Spule → Trennen des Ringbandes → Glühen und Erweichen der Struktur → Beizen, Phosphatieren, Verseifen → Quetschen des Innenrings umgekehrt → Vollständiges Trennen des Innenrings.

●Zertifizierung

timken ball bearing price

●Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service vonTIMKEN Pendelrollenlager, willkommen, uns rechtzeitig zu kontaktieren.

Weil wir fokussiert sind, sind wir professionell.

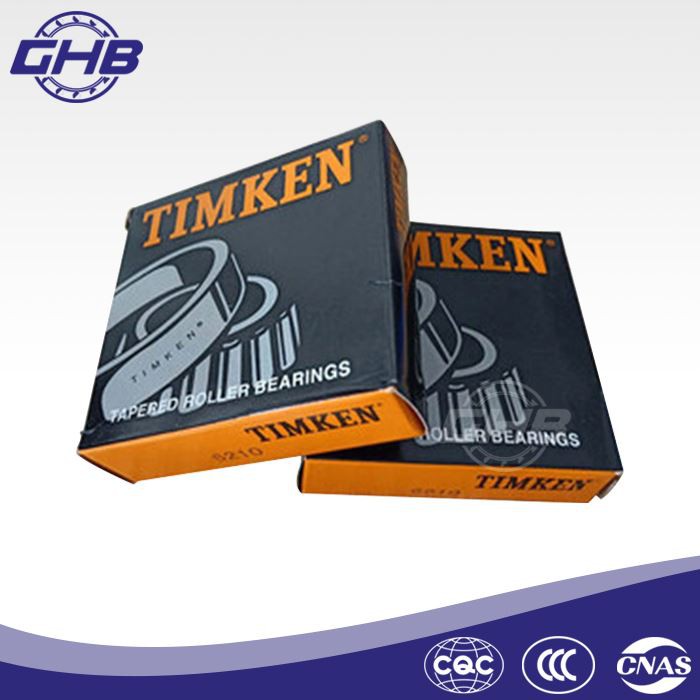

●Verpackungsmethoden

Tube Paket

Einzelbox-Paket

Palettenpaket

●Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

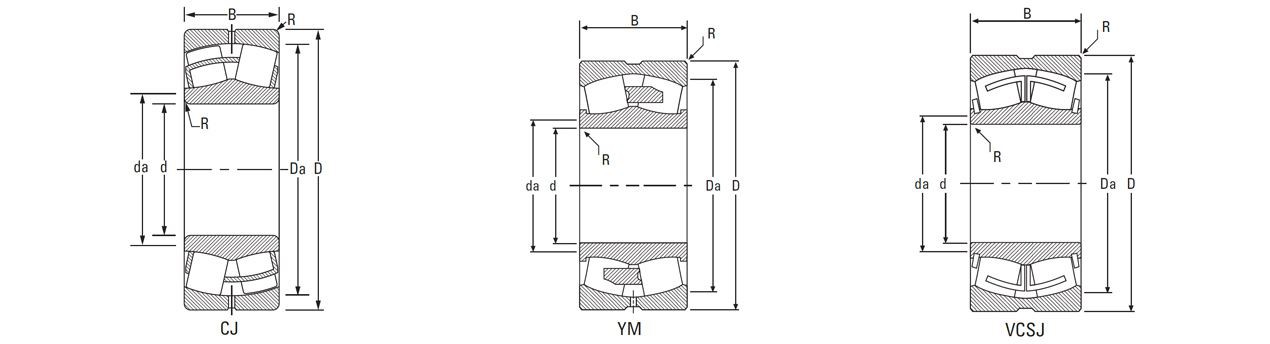

●Technische Parameter

timken tapered bearings

Lagernummer	d	D	B	R	Unterstützung	Durchmesser	Tragzahlen		Äquivalente Radiallastfaktoren				Einstellfaktor für die Schmierlebensdauer	Geschwindigkeitsbewertungen		Gewicht
	d	D	B	R	da	Da	Statische Belastbarkeiten	Dynamische Tragzahlen	Dynamisch			Statisch
	Langweilen	O.D.	Breite	Filet (max.)	Schacht	Gehäuse	C0	C
	Mm	Mm	Mm	Mm	Mm	Mm	Kn	Kn	e	Y	Y	Y0	Cg	Fett	Öl	Kg
	in.	in.	in.	in.	in.	in.	Lbs.	Lbs.						RPM	RPM	Lbs.
22205CJ	25	52	18	1	30	47	43	44	0.34	2	2.98	1.96	0.0384	7700	9600	0.2
	0.9843	2.0472	0.7087	0.04	1.2	1.9	9700	9800								0.4
21305VCSJ	25	62	17	1	33	54	38	41	0.29	2.33	3.47	2.28	0.0403	7000	8700	0.3
	0.9843	2.4409	0.6693	0.04	1.3	2.1	8400	9200								0.6
22206CJ	30	62	20	1	38	56	61	58	0.31	2.15	3.2	2.1	0.0435	6600	8100	0.3
	1.1811	2.4409	0.7874	0.04	1.5	2.2	13700	13100								0.6
21306VCSJ	30	72	19	1	39	63	51	53	0.28	2.45	3.64	2.39	0.0444	6200	7600	0.4
	1.1811	2.8346	0.748	0.04	1.5	2.5	11300	12000								0.8
22207CJ	35	72	23	1	45	65	88	78	0.31	2.21	3.29	2.16	0.0484	5900	7200	0.5
	1.378	2.8346	0.9055	0.04	1.8	2.6	19700	17500								1.0
21307VCSJ	35	80	21	1.5	44	71	66	67	0.27	2.48	3.69	2.42	0.0484	5600	6900	0.5
	1.3779	3.1496	0.8268	0.06	1.7	2.8	14800	15000								1.1
22208CJ	40	80	23	1	50	72	100	90	0.27	2.47	3.67	2.41	0.0494	5100	6300	0.6
	1.5748	3.1496	0.9055	0.04	2	2.9	22400	20100								1.2
22208YM	40	80	23	1	50	72	93.5	85.5	0.27	2.47	3.67	2.41	0.0514	5200	6400	0.6
	1.5748	3.1496	0.9055	0.04	2	2.9	21000	19200								1.2
21308VCSJ	40	90	23	1.5	51	81	85	81	0.26	2.55	3.8	2.5	0.0529	5100	6200	0.7
	1.5748	3.5433	0.9055	0.06	2	3.2	19100	18200								1.5
22308CJ	40	90	33	1.5	53	81	148	133	0.36	1.87	2.79	1.83	0.0541	4900	5800	1.1
	1.5748	3.5433	1.2992	0.06	2.1	3.2	33100	29800								2.3
22308YM	40	90	33	1.5	53	81	148	133	0.36	1.87	2.79	1.83	0.0541	4900	5800	1.1
	1.5748	3.5433	1.2992	0.06	2.1	3.2	33100	29800								2.3
22209CJ	45	85	23	1	55	77	108	94	0.26	2.64	3.93	2.58	0.0547	4700	5700	0.6
	1.7717	3.3465	0.9055	0.04	2.2	3	24200	21100								1.3
22209YM	45	85	23	1	55	77	101	90	0.26	2.64	3.93	2.58	0.0547	4700	5800	0.6
	1.7717	3.3465	0.9055	0.04	2.2	3	22800	20100								1.3
21309VCSJ	45	100	25	1.5	57	91	106	100	0.26	2.64	3.93	2.58	0.0567	4600	5700	0.9
	1.7717	3.937	0.9843	0.06	2.2	3.6	23900	22500								2
22309CJ	45	100	36	1.5	58	90	182	162	0.36	1.9	2.83	1.86	0.0565	4500	5300	1.4
	1.7717	3.937	1.4173	0.06	2.3	3.5	40800	36400								3.1
22309YM	45	100	36	1.5	58	90	182	162	0.36	1.9	2.83	1.86	0.0579	4500	5300	1.4
	1.7717	3.937	1.4173	0.06	2.3	3.5	40800	36400								3.1
22210CJ	50	90	23	1	59	82	118	101	0.24	2.84	4.23	2.78	0.0575	4300	5200	0.6
	1.9685	3.5433	0.9055	0.04	2.3	3.2	26000	22600								1.4
22210YM	50	90	23	1	59	82	112	96.5	0.24	2.84	4.23	2.78	0.0575	4300	5300	0.6
	1.9685	3.5433	0.9055	0.04	2.3	3.2	25100	21700								1.4
22310CJ	50	110	40	2	64	98	226	197	0.36	1.87	2.79	1.83	0.0422	4200	4900	1.9
	1.9685	4.3307	1.5748	0.08	2.5	3.9	51000	44200								4.2
22310YM	50	110	40	2	64	98	226	197	0.36	1.87	2.79	1.83	0.0422	4200	4900	1.9
	1.9685	4.3307	1.5748	0.08	2.5	3.9	51000	44200								4.2
22211CJ	55	100	25	1.5	66	91	142	120	0.23	2.95	4.4	2.89	0.0604	4000	4800	0.9
	2.1654	3.937	0.9843	0.06	2.6	3.6	32000	27000								1.9
22311CJ	55	120	43	2	69	107	248	221	0.36	1.87	2.79	1.83	0.0446	3900	4700	2.4
	2.1654	4.7244	1.6929	0.08	2.7	4.2	55800	49600								5.3
22311YM	55	120	43	2	69	107	248	221	0.36	1.87	2.79	1.83	0.0446	3900	4700	2.4
	2.1654	4.7244	1.6929	0.08	2.7	4.2	55800	49600								5.3
21311VCSJ	55	120	29	2	70	109	158	141	0.24	2.82	4.2	2.76	0.0446	4000	4800	1.5
	2.1654	4.7244	1.1417	0.08	2.8	4.3	35500	31700								3.3
22212CJ	60	110	28	1.5	72	100	174	146	0.24	2.84	4.23	2.78	0.0652	3800	4600	1.2
	2.3622	4.3307	1.1024	0.06	2.8	4	39100	32800								2.6
22212YM	60	110	28	1.5	72	100	164	140	0.24	2.84	4.23	2.78	0.0645	3800	4700	1.2
	2.3622	4.3307	1.1024	0.06	2.8	4	36900	31400								2.6
22312CJ	60	130	46	2	75	117	312	269	0.35	1.95	2.9	1.91	0.0463	3600	4300	3
	2.3622	5.1181	1.811	0.08	3	4.6	70100	60400								6.6
22312YM	60	130	46	2	75	117	312	269	0.35	1.95	2.9	1.91	0.0471	3600	4300	3
	2.3622	5.1181	1.811	0.08	3	4.6	70100	60400								6.6

Für weitere Daten klicken Sie bitte auf den Download-Button oben auf dieser Seite, um den Katalog herunterzuladen.
