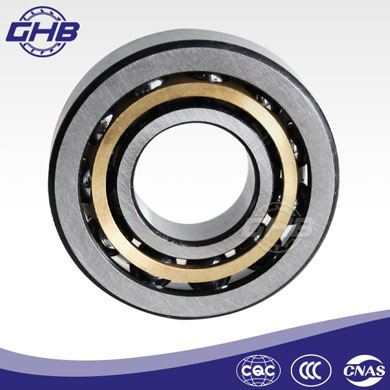

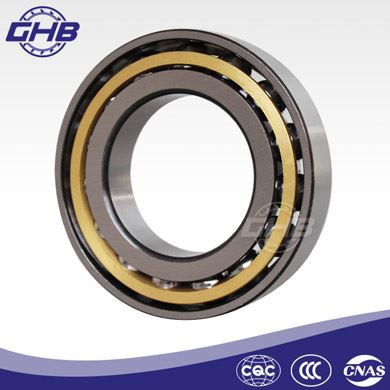

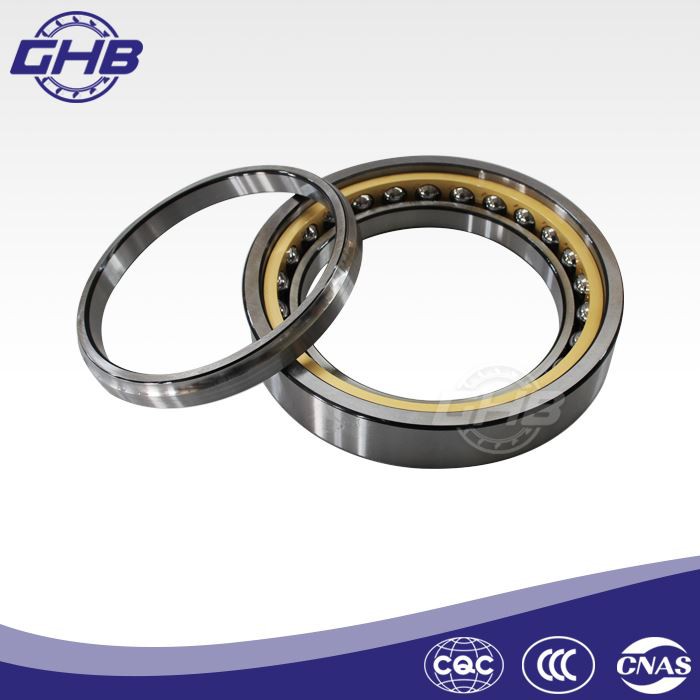

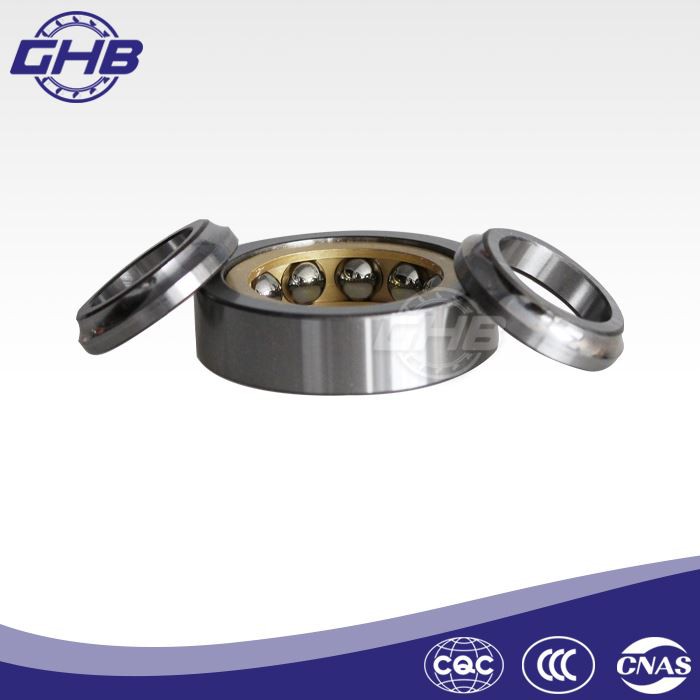

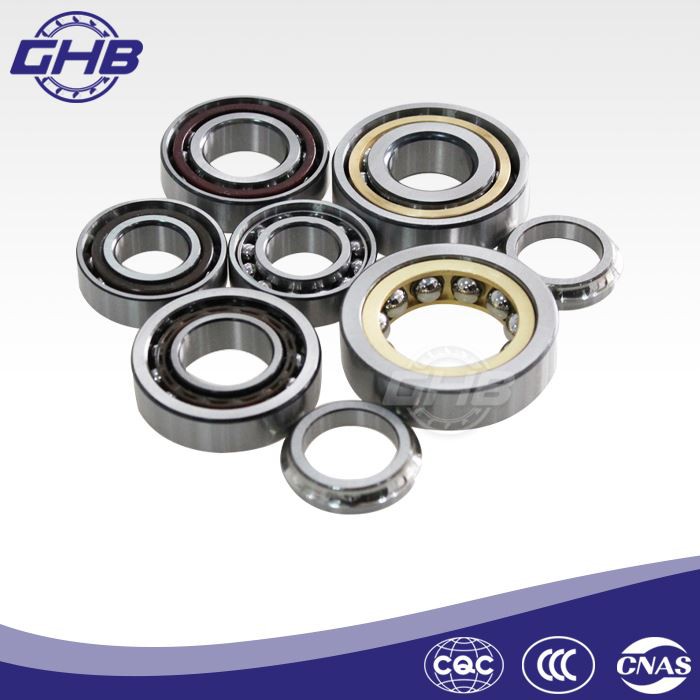

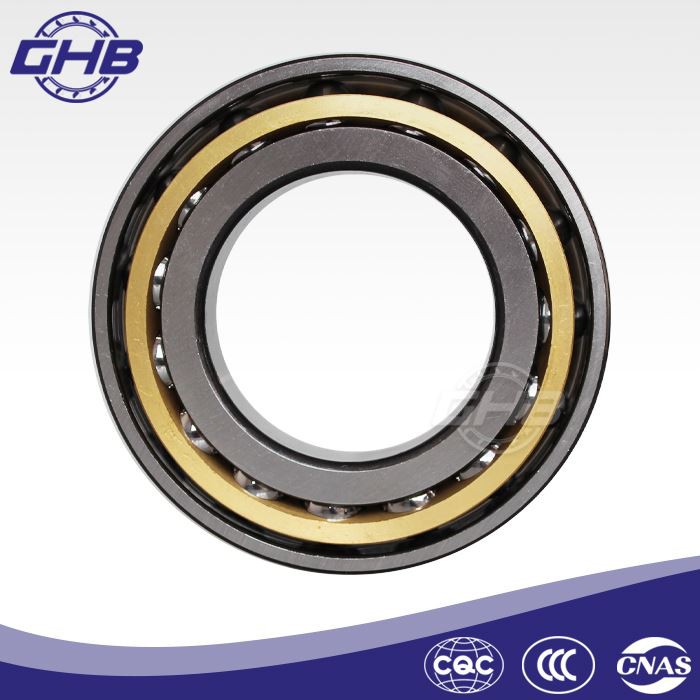

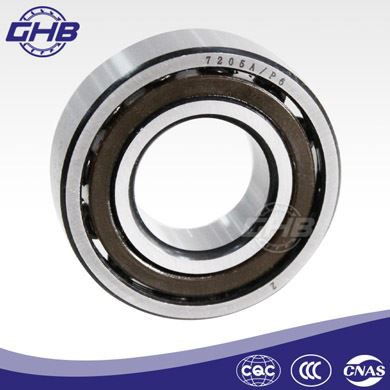

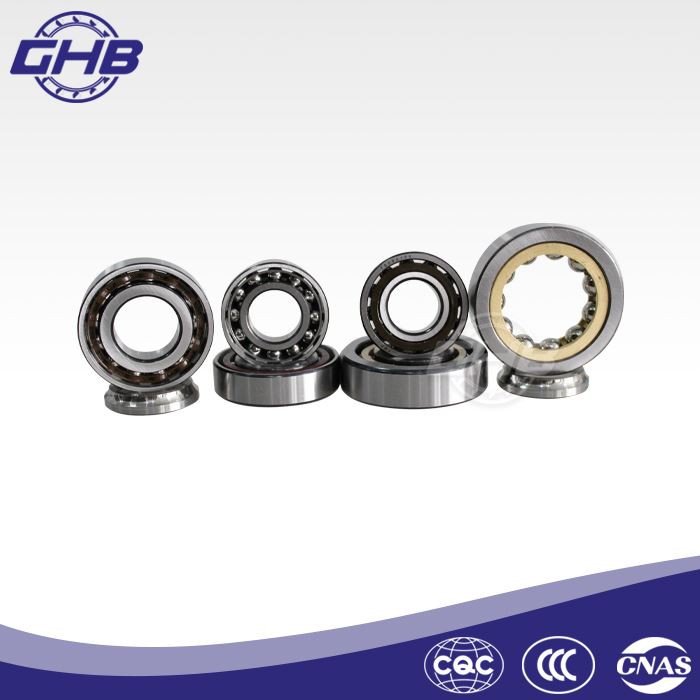

Einreihige Schrägkugellager

Material: Chromstahl
Genauigkeit: P0, P6, P5, P4, P2
Radialspiel: C0, C3, C2, C4
Arbeitstemperatur: -30 Grad 150 Grad (offen), -30 Grad 110 Grad (versiegelt)
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Kostenlose Muster und technische Zeichnung: Verfügbar
Paket: Rohrpaket, Einzelkarton
Grenzabmessungen Standard: GB/T 292-2007
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Einreihige Schrägkugellagerbesteht aus Außenring, Innenring, Stahlkugel und Käfig. Am Innen- und Außenring des Lagers befindet sich eine untrennbare Schulter. Das Lager kann gleichzeitig Radiallast und Axiallast tragen und kann auch reine Axiallast tragen, bei hoher Drehzahl mit guter Laufleistung stabil arbeiten und schnell beschleunigen und verlangsamen. Das Lager ist hoch belastbar und die Montage denkbar einfach. Wenn dieses Lager einer reinen Radialbelastung ausgesetzt ist, wird die innere axiale Komponentenkraft erzeugt, da die Wirkungslinie der Wälzkörperbelastung und die Wirkungslinie der Radialbelastung nicht in derselben radialen Ebene liegen, so dass es paarweise eingebaut werden muss . Wenn die Lager paarweise montiert werden, kann die angegebene Lagerluft oder Vorspannung ohne Verwendung von Distanzstücken oder ähnlichen Vorrichtungen erreicht werden.Einreihige Schrägkugellagermit einem Druckwinkel von 40 Grad eignen sich zur Aufnahme großer axialer Belastungen, Lager mit einem Druckwinkel von 25 Grad werden hauptsächlich für Präzisionsspindellager verwendet und Lager mit einem Druckwinkel von 15 Grad werden hauptsächlich für größere - dimensionierte Präzisionslager.

Schrägkugellager werden eingesetzt bei hoher Präzision, hoher Drehzahl, geringer Erwärmung und geringen Vibrationen und dort, wo eine gewisse Lebensdauer gefordert ist. Dieses Lager wird häufig in verwandten Bereichen wie Industriepumpen, Kompressoren, Materialförderung und Motoren eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die Serien 7000C, 7000AC und 7000B.

◆ 7000C series: the contact angle of the bearing is 15 degree .

◆ 7000AC series: the contact angle of the bearing is 25 degree .

◆ 7000B series: the contact angle of the bearing is 40 degree .

● Produktionsdetails

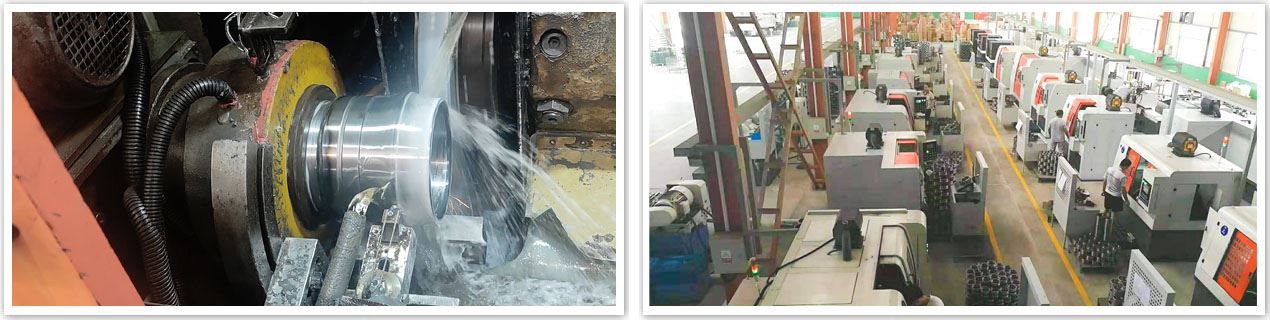

◆ The process of bearing inner ring grinding

Coarse and fine grinding of both ends of the inner ring (horizontal shaft double-end surface grinder) → cleaning (ferrule cleaning machine) → size and shape inspection (outer machine inspector) → grinding of inner and outer diameters (centerless grinder) → grinding of inner groove (branch groove grinding) (automatic inner ring groove grinding machine) → demagnetization (demagnetization machine) → cleaning (ferrule cleaning machine) → size, shape and position inspection (automatic inspection instrument outside the machine) → grinding inner diameter (branch groove grinding inner diameter) (automatic inner diameter cylindrical grinder) → demagnetization (demagnetization machine) → cleaning (ferrule cleaning machine) → size, shape and position inspection (outside automatic inspection instrument) → ultra-fine inner channel (automatic inner ring channel ultra-finishing machine) → demagnetization ( demagnetizer) → cleaning (ferrule cleaner).

nsk angular contact bearing

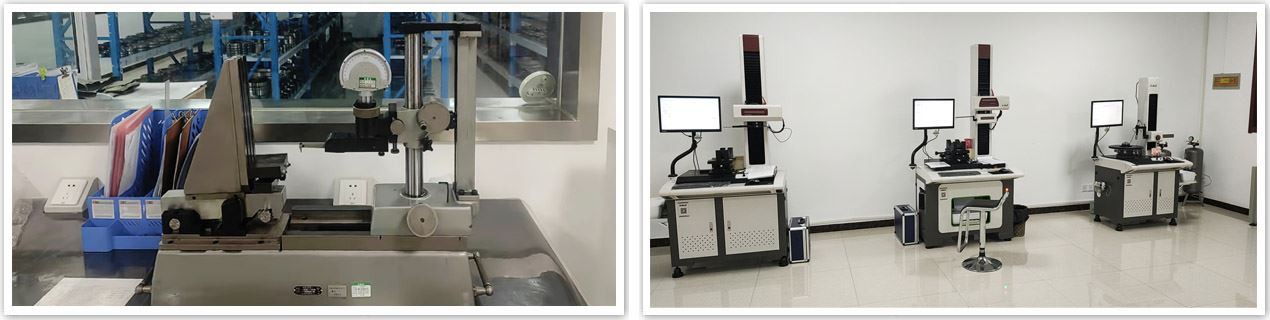

◆ The principle of correct selection of measuring instruments

Unter der Prämisse zuverlässiger Messung gilt es zu sparen und auf Effizienz zu achten. Die folgenden Punkte können umfassend betrachtet werden.

1. Wählen Sie das Messgerät entsprechend der Produktionscharge des Werkstücks aus. Verwenden Sie für kleine Chargen gewöhnliche Messgeräte. Verwenden Sie für große Chargen spezielle Messgeräte.

2. Berücksichtigen Sie die Form der Messgeräte entsprechend der Struktur und Qualität des Werkstücks. Auf dem Messgerät können kleine und einfache Werkstücke gemessen werden. Bei großen und komplexen Werkstücken muss das Messgerät zur Messung auf das Werkstück aufgesetzt werden.

3. Legen Sie je nach Größe und Anforderungen des Werkstücks die Spezifikationen der Messgeräte fest (Messbereich, Anzeigebereich, Skalenwert etc.). Der Messbereich des Messgeräts sollte sich dem Werkstück anpassen können, oder der Messtaster kann in das Messteil hineinragen; der Anzeigebereich des Messgeräts sollte die möglichen Veränderungen des gemessenen Werkstücks übersteigen. Der Skalenwert sollte den minimalen Fehler des gemessenen Werkstücks gewährleisten.

4. Wählen Sie die Genauigkeit des Messgeräts entsprechend der Werkstücktoleranz aus. Wenn die Werkstücktoleranz klein ist, sollte die Genauigkeit des Messgeräts hoch sein; Wenn die Werkstücktoleranz groß ist, sollte die Genauigkeit des Messgeräts gering sein.

angular contact ball bearing price

● Bearbeitung des Lagerkäfigs

Um die Verarbeitungsqualität des Käfigs zu verbessern, sollte der Käfig rund sein. Der Spalt in der Bohrung ist eine wichtige Vibrationsquelle des Lagers. Wenn der Spalt zu groß ist, verursacht dies das schlagende Vibrationsgeräusch des Käfigs. Wenn der Spalt zu klein ist, entstehen Falten auf der Oberfläche der Stahlkugel, die das Lager beschädigen und die Vibrationen und Geräusche verstärken. Für {{0}} geräuscharme Rillenkugellager wird empfohlen, einen gestanzten Käfig mit einer echten Kreisform, einem kleinen Taschenspalt (0,10,15 mm) und einer großen Plattenbreite zu verwenden (0,430,48 mal Durchmesser der Stahlkugel). Am Beispiel des wellenförmigen Käfigs sollten Käfigtaschentiefe, radiale Bewegung, Taschenrundheit, Mittendurchmesserabweichung und Oberflächenqualität streng kontrolliert werden, um die Kollision oder den Reibungskontakt zwischen dem Wälzkörper und dem Käfig zu reduzieren. Außerdem können Kunststoffkäfige verwendet werden. Im Vergleich zu Stanzkäfiglagern sind Kunststoffkäfiglager nicht nur vibrations- und geräuscharm, sondern haben auch eine lange Lebensdauer.

● Why Choose Us

Shaanxi Gainhui Heavy Industries Co., Ltd. wurde 2009 gegründet und erstreckt sich über eine Fläche von 16,000 Quadratmetern, die ein professioneller Hersteller und Vertreiber von Lagern in China ist. Das Unternehmen hat sich der Entwicklung, Herstellung und dem Service von Präzisionslagern verschrieben und konzentriert sich darauf, Kunden zuverlässige Lagerprodukte und kostengünstige-technische Lösungen anzubieten.

◆ Quick email response within 1 to 6 hours.

◆ Provide free samples and technical drawings.

◆ Complete quality control system and after-sales service.

◆ Accept clients' customized bearings and provide OEM service.

◆ With good quality and competitive price, bearings are exported to more than 35 countries.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service voneinreihige Schrägkugellager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

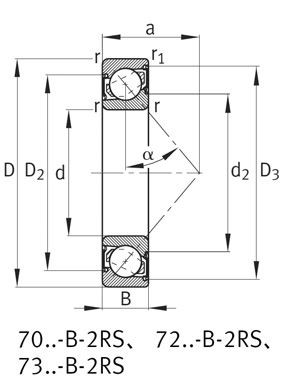

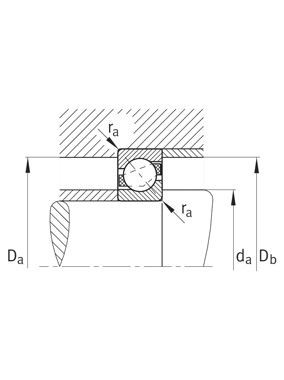

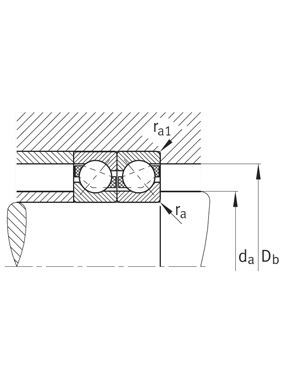

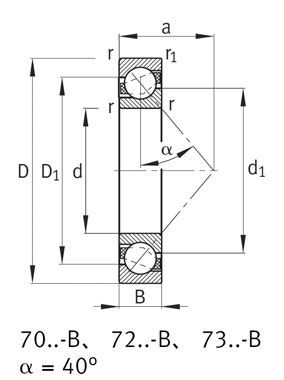

Lagerbezeichnung	Abmessungen (mm)																Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
	d	D	B	r	r1	D1	D2	D3	d1	d2	a	da	Da	Db	Ra	ra1	Kr	Kor	Kur	nG	nB	m
				Mindest.	Mindest.	≈	≈	≈	≈	≈	≈	Mindest.	max.	max.	max.	max.	N	N	N	min–1	min–1	≈kg
7200-B-JP	10	30	9	0.6	0.3	22.1	–	–	18	–	13	14.2	25.8	27.6	0.6	0.3	5 300	2600	174	32 000	22 600	0.033
7200-B-TVP	10	30	9	0.6	0.3	22.1	–	–	18	–	13	14.2	25.8	27.6	0.6	0.3	5 300	2600	174	32 000	22 600	0.032
7200-B-2RS-TVP	10	30	9	0.6	0.3	–	23.3	25.6	–	15.5	13	14.2	25.8	27.6	0.6	0.3	5 300	2600	174	15 000	–	0.032
7201-B-JP	12	32	10	0.6	0.3	24.6	–	–	19.5	–	14	16.2	27.8	29.6	0.6	0.3	7 400	3550	241	28 000	21 100	0.038
7201-B-TVP	12	32	10	0.6	0.3	24.6	–	–	19.5	–	14	16.2	27.8	29.6	0.6	0.3	7 400	3550	241	28 000	21 100	0.035
7201-B-2RS-TVP	12	32	10	0.6	0.3	–	25.9	28.8	–	17	14	16.2	27.8	29.6	0.6	0.3	7 400	3550	241	14 000	–	0.037
7301-B-JP	12	37	12	1	0.6	27.2	–	–	22.1	–	16	17.6	31.4	32.8	1	0.6	11 400	5300	355	24 000	16 300	0.066
7301-B-TVP	12	37	12	1	0.6	27.2	–	–	22.1	–	16	17.6	31.4	32.8	1	0.6	11 400	5300	355	24 000	16 300	0.06
7202-B-JP	15	35	11	0.6	0.3	27.6	–	–	22.5	–	16	19.2	30.8	32.6	0.6	0.3	8 400	4450	300	24 000	19 100	0.047
7202-B-TVP	15	35	11	0.6	0.3	27.6	–	–	22.5	–	16	19.2	30.8	32.6	0.6	0.3	8 400	4450	300	24 000	19 100	0.044
7202-B-2RS-TVP	15	35	11	0.6	0.3	–	29.2	32.1	–	19.7	16	19.2	30.8	32.6	0.6	0.3	8 400	4450	300	12 000	–	0.044
7302-B-JP	15	42	13	1	0.6	31.8	–	–	25.5	–	18	20.6	36.4	37.8	1	0.6	14 200	7200	485	20 000	14 200	0.088
7302-B-TVP	15	42	13	1	0.6	31.8	–	–	25.5	–	18	20.6	36.4	37.8	1	0.6	14 200	7200	485	20 000	14 200	0.082
7302-B-2RS-TVP	15	42	13	1	0.6	–	33.3	38.1	–	22.9	18	20.6	36.4	37.8	1	0.6	14 200	7200	485	11 000	–	0.082
7203-B-JP	17	40	12	0.6	0.3	31.2	–	–	26.2	–	18	21.2	35.8	37.6	0.6	0.6	10 500	5700	380	20 000	17 100	0.069
7203-B-TVP	17	40	12	0.6	0.3	31.2	–	–	26.2	–	18	21.2	35.8	37.6	0.6	0.6	10 500	5700	380	20 000	17 100	0.065
7203-B-2RS-TVP	17	40	12	0.6	0.3	–	33.1	36.3	–	22.9	18	21.2	35.8	37.6	0.6	0.6	10 500	5700	380	11 000	–	0.065
7303-B-JP	17	47	14	1	0.6	35.8	–	–	28.5	–	20	22.6	41.4	42.8	1	0.6	17 600	9000	610	18 000	12 800	0.117
7303-B-TVP	17	47	14	1	0.6	35.8	–	–	28.5	–	20	22.6	41.4	42.8	1	0.6	17 600	9000	610	18 000	12 800	0.109
7303-B-2RS-TVP	17	47	14	1	0.6	–	37.2	42.6	–	26.1	20	22.6	41.4	42.8	1	0.6	17 600	9000	610	9500	–	0.109
7004-B-TVP	20	42	12	0.6	0.3	34.7	–	–	29.1	–	12	23.2	38.8	40	0.6	0.3	13 400	7000	470	18 000	14 600	0.06
7004-B-2RS-TVP	20	42	12	0.6	0.3	–	37.1	39.8	–	25.9	12	23.2	38.8	40	0.6	0.3	13 400	7000	470	9500	–	0.061
7204-B-JP	20	47	14	1	0.6	36.6	–	–	30.4	–	21	25.6	41.4	42.8	1	0.6	14 000	7800	520	18 000	15 400	0.111
7204-B-TVP	20	47	14	1	0.6	36.6	–	–	30.4	–	21	25.6	41.4	42.8	1	0.6	14 000	7800	520	18 000	15 400	0.104
7204-B-2RS-TVP	20	47	14	1	0.6	–	39.1	43	–	26.8	21	25.6	41.4	42.8	1	0.6	14 000	7800	520	9000	–	0.104
7304-B-JP	20	52	15	1.1	0.6	39.9	–	–	32.4	–	23	27	45	47.8	1	0.6	20 400	11 100	750	17 000	11 500	0.152
7304-B-TVP	20	52	15	1.1	0.6	39.9	–	–	32.4	–	23	27	45	47.8	1	0.6	20 400	11 100	750	17 000	11 500	0.143
7304-B-2RS-TVP	20	52	15	1.1	0.6	–	41.4	47.1	–	30	23	27	45	47.8	1	0.6	20 400	11 100	750	8500	–	0.143
7005-B-TVP	25	47	12	0.6	0.3	39.7	–	–	34.1	–	21	28.2	43.8	45	0.6	0.3	14 900	8600	580	16 000	12 200	0.071
7005-B-2RS-TVP	25	47	12	0.6	0.3	–	41.5	44.8	–	30.9	21	28.2	43.8	45	0.6	0.3	14 900	8600	580	8000	–	0.071
7205-B-JP	25	52	15	1	0.6	41.6	–	–	35.4	–	24	30.6	46.4	47.8	1	0.6	15 300	9000	600	16 000	13 700	0.135
7205-B-TVP	25	52	15	1	0.6	41.6	–	–	35.4	–	24	30.6	46.4	47.8	1	0.6	15 300	9000	600	16 000	13 700	0.127
7205-B-2RS-TVP	25	52	15	1	0.6	–	44.1	48	–	31.8	24	30.6	46.4	47.8	1	0.6	15 300	9000	600	8000	–	0.127
7305-B-JP	25	62	17	1.1	0.6	48.1	–	–	39.3	–	27	32	55	57.8	1	0.6	28 000	15 800	1070	14 000	9 800	0.242
7305-B-TVP	25	62	17	1.1	0.6	48.1	–	–	39.3	–	27	32	55	57.8	1	0.6	28 000	15 800	1070	14 000	9 800	0.223
7305-B-2RS-TVP	25	62	17	1.1	0.6	–	50.4	57.1	–	35.8	27	32	55	57.8	1	0.6	28 000	15 800	1070	7000	–	0.231
71806-B-TVH	30	42	7	0.3	0.2	37.3	–	–	34.7	–	18.6	32	40	40.6	0.3	0.2	5 600	4550	295	17 000	–	0.025
7006-B-TVP	30	55	13	1	0.6	46.9	–	–	40.7	–	24	34.6	50.4	51.8	1	0.6	18 400	11 500	770	14 000	10 400	0.109
7006-B-2RS-TVP	30	55	13	1	0.6	–	48.8	53.6	–	38.2	24	34.6	50.4	51.8	1	0.6	18 400	11 500	770	6700	–	0.109
7206-B-JP	30	62	16	1	0.6	49.8	–	–	42.8	–	27	35.6	56.4	57.8	1	0.6	21 700	14 100	950	13 000	11200	0.202
7206-B-TVP	30	62	16	1	0.6	49.8	–	–	42.8	–	27	35.6	56.4	57.8	1	0.6	21 700	14 100	950	13 000	11 200	0.196
7206-B-2RS-TVP	30	62	16	1	0.6	–	51.9	57	–	39.8	27	35.6	56.4	57.8	1	0.6	21 700	14 100	950	6300	–	0.203
7306-B-JP	30	72	19	1.1	0.6	56	–	–	46.5	–	31	37	65	67.8	1	0.6	35 500	22 100	1490	11 000	8 600	0.362
7306-B-TVP	30	72	19	1.1	0.6	56	–	–	46.5	–	31	37	65	67.8	1	0.6	35 500	22 100	1490	11 000	8 600	0.341
7306-B-2RS-TVP	30	72	19	1.1	0.6	–	58.6	65.9	–	42.8	31	37	65	67.8	1	0.6	35 500	22 100	1490	6000	–	0.341
71807-B-TVH	35	47	7	0.3	0.2	42.3	–	–	39.7	–	20.7	37	45	45.6	0.3	0.2	6 000	5300	350	15 000	–	0.027
7007-B-TVP	35	62	14	1	0.6	53.2	–	–	46.5	–	27	39.6	57.4	58.8	1	0.6	22 400	14 800	1000	12 000	9 200	0.14
7007-B-2RS-TVP	35	62	14	1	0.6	–	55	60.4	–	44	27	39.6	57.4	58.8	1	0.6	22 400	14 800	1000	6000	–	0.14
7207-B-JP	35	72	17	1.1	0.6	57.9	–	–	49.5	–	31	42	65	67.8	1	0.6	28 000	19 000	1280	11 000	9 600	0.3
7207-B-TVP	35	72	17	1.1	0.6	57.9	–	–	49.5	–	31	42	65	67.8	1	0.6	28 000	19 000	1280	11 000	9 600	0.282

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
