Zweireihige Pendelrollenlager

Material: Chromstahl
Genauigkeit: P0, P6, P5
Radialspiel: C0, C3, C2, C4
Arbeitstemperatur: plus 200 Grad (Metallkäfig), plus 120 Grad (PA66-Käfig)
Käfigmaterial: Stahl, Messing, PA66
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Anzahl der Reihen: Zweireihig
Toleranznorm: DIN 620-2
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

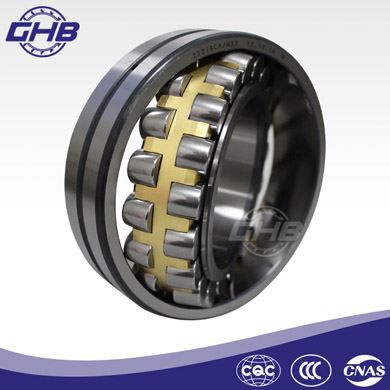

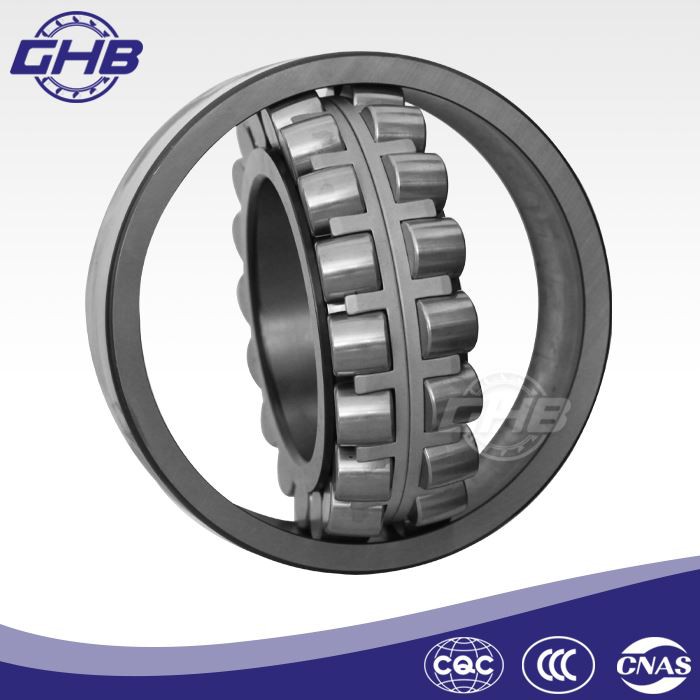

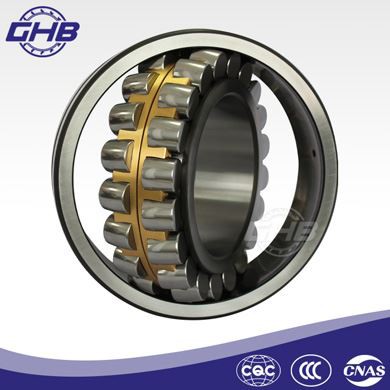

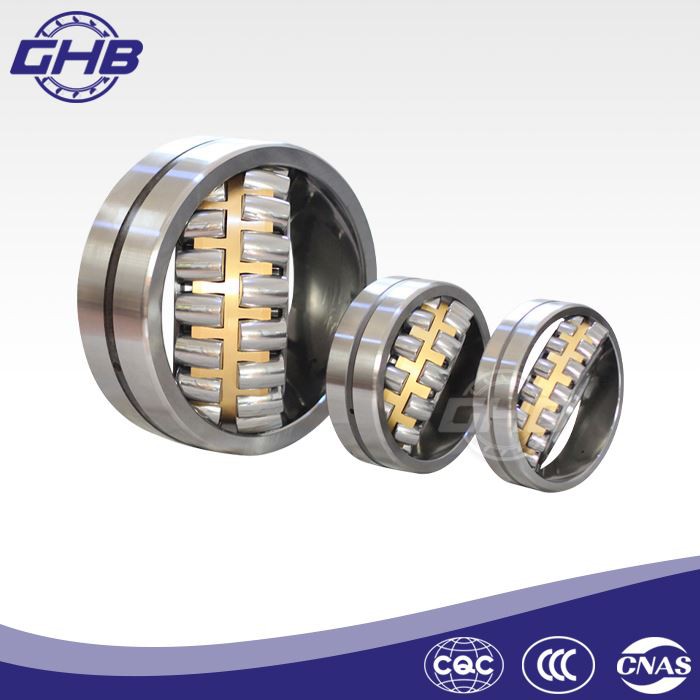

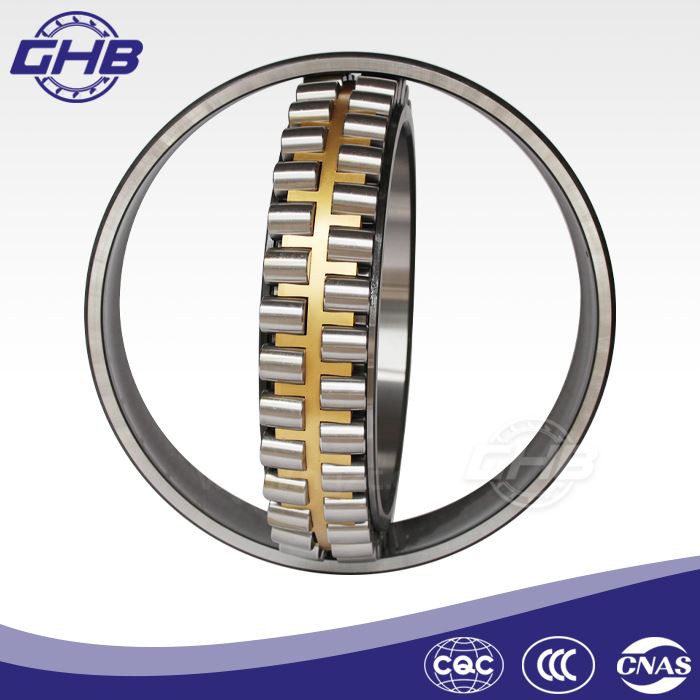

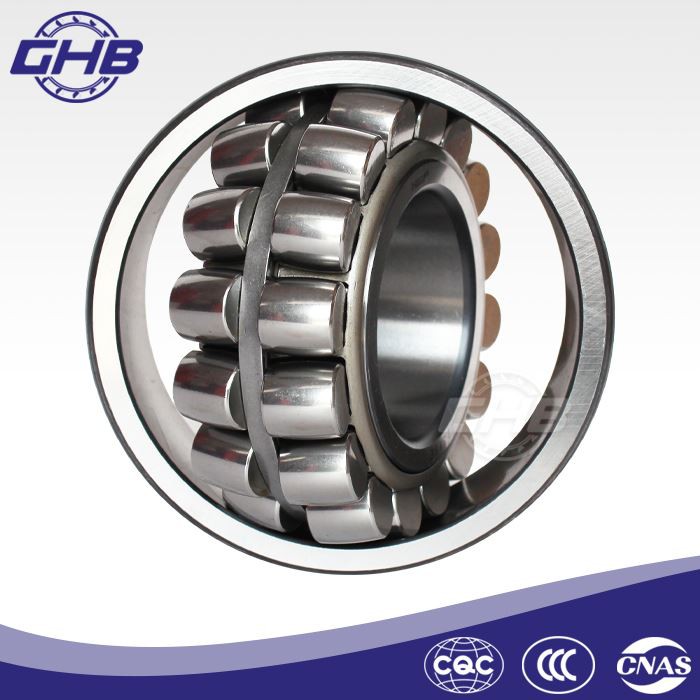

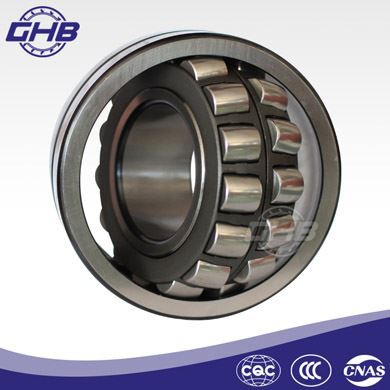

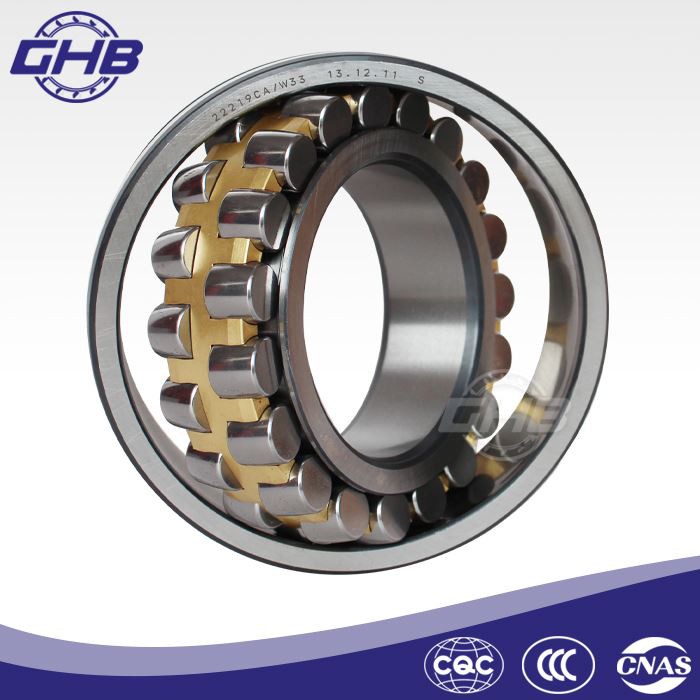

Zweireihige Pendelrollenlagerbestehen aus einem Innenring mit doppelten Laufbahnen, zwei Reihen Pendelrollen, Käfig und einem großen sphärischen Außenring. Der Außenring des Lagers hat 1 gemeinsame sphärische Laufbahn, der Innenring hat 2 Laufbahnen, die relativ zur Lagerachse in einem Winkel geneigt sind, sodass das Lager selbst-ausgerichtet werden kann und nicht beeinträchtigt wird die Asymmetrie der Welle und des Lagergehäuses oder die Wellenverformung, koaxiale Gradfehler werden kompensiert. Im Schnitt senkrecht zur Wälzrichtung des Lagers ist die Erzeugende der Rolle eine Kurve, die sich gut mit den inneren und äußeren Laufbahnen abstimmen lässt, die Rollen und die Laufbahn in Linienkontakt stehen, also die Doppelpendelrollenlager können halten einer großen radialen Belastung stand und können auch bidirektionalen Wellen standhalten. Es hat eine große Tragfähigkeit, Anti-Vibration und Stoßfestigkeit. Die Rollen haben ein hohes Maß an Übereinstimmung mit der Laufbahn, sie sind alle gekrümmte Erzeugende, daher ist das relative Gleiten schwerwiegend, die Reibung ist größer als die des Zylinderrollenlagers, sodass die zulässige Arbeitsgeschwindigkeit des Pendelrollenlagers niedriger ist.Zweireihige Pendelrollenlagereignen sich besonders für Arbeiten unter starker oder vibrierender Belastung, können aber rein axialen Belastungen nicht standhalten. Das Innenloch des Lagers ist in zwei Typen unterteilt: zylindrisch und konisch, und die Verjüngung des konischen Kegellochs beträgt 1:30 und 1:12.

Pendelrollenlager können im Bergbau, in der Metallurgie, in der Papierherstellung, im Bauwesen und in anderen großen- Maschinen und Anlagen wie Papiermaschinen, Untersetzungsgetrieben, Achsen von Schienenfahrzeugen, Lagersitzen für Walzwerkgetriebe, Walzenwalzen und Getrieben verwendet werden , Industriepumpen, landwirtschaftliche Maschinen und andere Bereiche der Haushaltsgeräte.

● Lagerserie

Die Typen der Lager umfassen die Serien 20000CC, 20000CCK, Serien 20000CC/W33, Serien 20000CCK/W33, Serien 20000CCK plus H und Serien 20000CCK/W33 plus H.

CA-Typ

CC-Typ

MB-Typ

● Produktionsdetails

◆ General steps to develop a machining process

1. Klären Sie die Teilezeichnungen und verschiedene technische Anforderungen und führen Sie eine Prozessanalyse und Prozessüberprüfung der Teile basierend auf der Verarbeitung durch.

2. Wählen Sie das Leerzeichen aus.

3. Wählen Sie den Positionierungsbezug aus.

4. Formulieren Sie den Prozessweg der Teilebearbeitung, d. h. Teile durchlaufen mehrere Bearbeitungsstufen (Schruppen, Schlichten, Super--Schlichten usw.), welches Verfahren zur Bearbeitung verwendet wird, nach welchem Prozess ist die Wärmebehandlung angeordnet , und ob der Prozess zentralisiert oder verstreut ist usw.

5. Wählen Sie die in jedem Prozess verwendeten Werkzeugmaschinen aus.

6. Wählen Sie Werkzeuge, Vorrichtungen, Messwerkzeuge und andere Hilfswerkzeuge für jeden Prozess aus.

7. Bestimmen Sie die Bearbeitungszugabe für jeden Prozess und zeichnen Sie Prozessdiagramme für Teile mit komplexeren Prozessanforderungen.

8. Bestimmen Sie den Schnittbetrag.

9. Zeitkontingent berechnen und Prozessdokumente ausfüllen etc.

spherical roller bearing manufacturers

◆ Configure equipment properly

1. Das Unternehmen konfiguriert Hauptproduktionsausrüstung, Hilfsproduktionsausrüstung (einschließlich Prozessausrüstung usw.) und Energieausrüstung gemäß dem Produktionsprozess und den technologischen Eigenschaften von Lagerprodukten, so dass die Leistung und Effizienz verschiedener Ausrüstungen aufeinander abgestimmt sind. was für die Anpassung bequem ist.

2. Die kooperative Produktion zwischen Unternehmen kann nicht nur die Art und Menge der Ausrüstung von Unternehmen reduzieren, sondern auch die Anpassung der Ausrüstung verschiedener Unternehmen erleichtern und die Auslastungsrate verbessern.

3. Die Produktivität der Ausrüstung sollte an die Produktionsaufgaben des Unternehmens angepasst werden, um die Arbeitsbelastung der Ausrüstung zu erhöhen.

4. Art, Spezifikation, Leistung und Verarbeitungsgenauigkeit der Geräte sollten den Produktionsmerkmalen des Unternehmens und den technologischen Anforderungen des Produkts angepasst sein.

5. The equipment should be equipped with safety devices and devices for treating "three wastes".

22220 bearing

● Grundlegende Anforderungen an Wälzlagerstähle

1. Lagerstahl muss im Gebrauch eine hohe Kontaktermüdungsfestigkeit aufweisen.

2. Um die Reibung und den Verschleiß des Lagers zu verringern, die Genauigkeit des Lagers aufrechtzuerhalten und die Lebensdauer zu verlängern, sollte der Lagerstahl gut verschleiß-beständig sein. Im Gebrauchszustand erreicht die Härte von Lagerstahl im Allgemeinen 6064 HRC.

3. Um die plastische Verformung des Lagers unter hoher Belastung und den Genauigkeitsverlust zu verhindern, muss das Lager eine hohe Elastizitätsgrenze haben.

4. Der Lagerstahl muss eine gute Zähigkeit aufweisen.

5. Lagerstahl sollte eine gute Dimensionsstabilität haben.

6. Lagerstahl sollte gut rostfrei sein-.

7. Lagerstahl muss eine gute Kalt- und Warmbearbeitbarkeit aufweisen, wie z. B. plastische Bearbeitbarkeit, Bearbeitbarkeit und Härtbarkeit.

● Vorteile

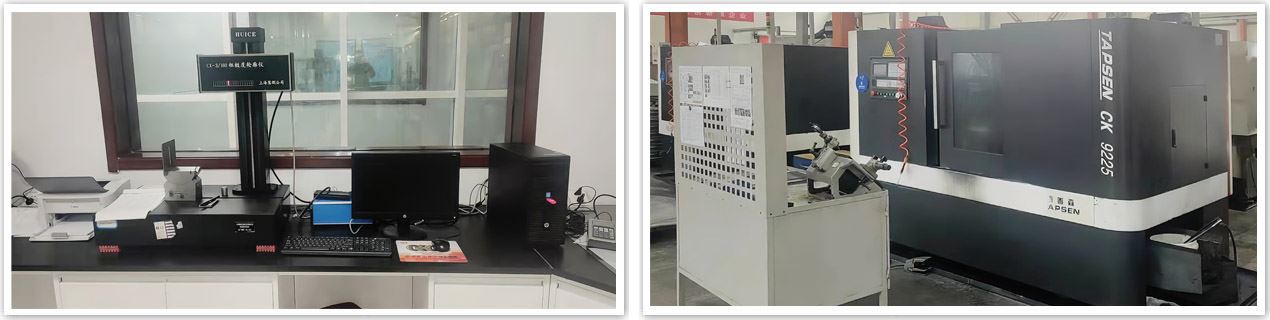

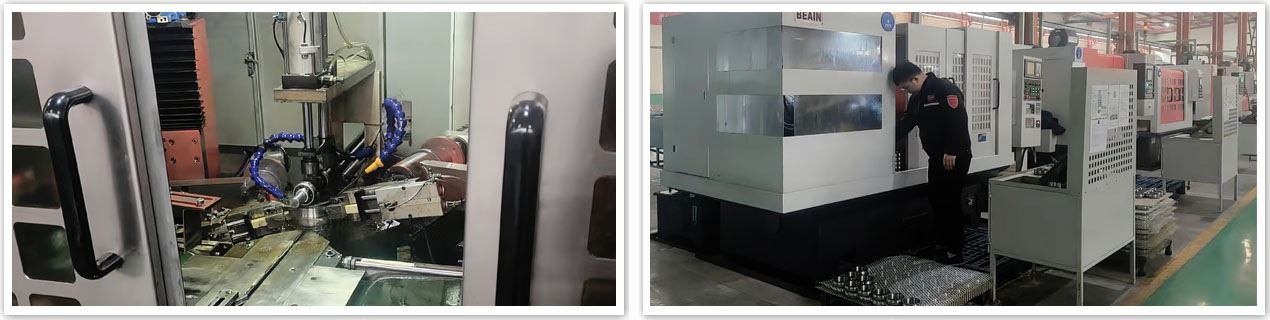

Shaanxi Gainhui Heavy Industries Co., Ltd. wurde im 2009 gegründet und erstreckt sich über eine Fläche von 16.000 Quadratmetern und eine Werksfläche von 8.800 Quadratmetern, einschließlich Produktionswerkstätten, Montagewerkstätten und Verpackungen Werkstätten, Testzentren, Lager für Fertigprodukte, Rohstofflager, Büroräume usw. Das Unternehmen ist seit vielen Jahren auf die Herstellung und Verarbeitung verschiedener Arten von Präzisionslagern spezialisiert und produziert Lager mit verschiedenen Genauigkeitsstufen von P0, P6, P5, P4 und P2.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonzweireihige Pendelrollenlager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

roller spherical bearing

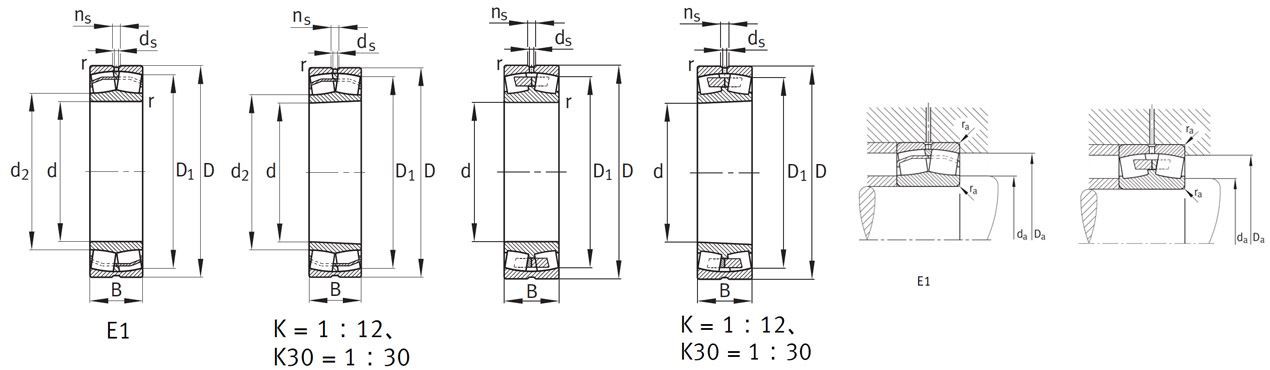

Lagerbezeichnung	Maße											Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Koeffizienten berechnen				Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
	d	D	B	r	D1	d2	DS	ns	da	Da	Ra	Kr	Kor	e	Y1	Y2	Y0	Kur	nG	nB	m
				Mindest.	≈	≈			Mindest.	max.	max.	N	N					N	min–1	min–1	≈kg
21304-E1-TVPB	20	52	15	1.1	43	28.9	–	–	27	45	1	41 000	33 000	0.3	2.25	3.34	2.2	3700	15 000	9 700	0.16
22205-E1-K	25	52	18	1	44.5	31.3	3.2	4.8	30.6	46.4	1	48 000	42 500	0.34	1.98	2.94	1.93	4800	17 000	9 200	0.175
22205-E1	25	52	18	1	44.5	31.3	3.2	4.8	30.6	46.4	1	48 000	42 500	0.34	1.98	2.94	1.93	4800	17 000	9 200	0.18
21305-E1-TVPB	25	62	17	1.1	51	35.2	–	–	32	55	1	52 000	43 500	0.28	2.43	3.61	2.37	4750	13 000	8 400	0.254
22206-E1-K	30	62	20	1	53.7	37.9	3.2	4.8	35.6	54.6	1	64 000	57 000	0.31	2.15	3.2	2.1	6900	13 000	7 800	0.269
22206-E1	30	62	20	1	53.7	37.9	3.2	4.8	35.6	56.4	1	64 000	57 000	0.31	2.15	3.2	2.1	6900	13 000	7 800	0.275
21306-E1-TVPB	30	72	19	1.1	59.9	41.5	–	–	37	65	1	72 000	63 000	0.27	2.49	3.71	2.43	7000	11 000	7 300	0.386
22207-E1-K	35	72	23	1.1	62.5	43.8	3.2	4.8	42	65	1	88 000	81 500	0.31	2.16	3.22	2.12	9400	11 000	7 000	0.425
22207-E1	35	72	23	1.1	62.5	43.8	3.2	4.8	42	65	1	88 000	81 500	0.31	2.16	3.22	2.12	9400	11 000	7 000	0.434
21307-E1-K-TVPB	35	80	21	1.5	66.6	47.4	–	–	44	71	1.5	83 000	74 000	0.26	2.55	3.8	2.5	8100	9500	6800	0.496
21307-E1-TVPB	35	80	21	1.5	66.6	47.4	–	–	44	71	1.5	83 000	74 000	0.26	2.55	3.8	2.5	8100	9500	6 800	0.503
22208-E1-K	40	80	23	1.1	70.4	48.6	3.2	4.8	47	73	1	101 000	91 000	0.28	2.41	3.59	2.35	11 800	10 000	6 200	0.517
22208-E1	40	80	23	1.1	70.4	48.6	3.2	4.8	47	73	1	101 000	91 000	0.28	2.41	3.59	2.35	11 800	10 000	6 200	0.528
21308-E1	40	90	23	1.5	80.8	59.7	3.2	4.8	49	81	1.5	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5 200	0.701
21308-E1-K	40	90	23	1.5	80.8	59.7	3.2	4.8	49	81	1.5	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5 200	0.702
22308-E1-K	40	90	33	1.5	76	52.4	3.2	4.8	49	81	1.5	156 000	149 000	0.36	1.86	2.77	1.82	13 100	7500	5500	1.03
22308-E1	40	90	33	1.5	76	52.4	3.2	4.8	49	81	1.5	156 000	149 000	0.36	1.86	2.77	1.82	13 100	7500	5 500	1.05
22308-E1-T41A	40	90	33	1.5	76	52.4	3.2	4.8	49	81	1.5	156 000	149 000	0.36	1.86	2.77	1.82	13 100	7500	5 500	1.05
22209-E1-K	45	85	23	1.1	75.6	54.8	3.2	4.8	52	78	1	104 000	99 000	0.26	2.62	3.9	2.56	12 700	10 000	5 600	0.577
22209-E1	45	85	23	1.1	75.6	54.8	3.2	4.8	52	78	1	104 000	99 000	0.26	2.62	3.9	2.56	12 700	10 000	5 600	0.589
21309-E1-K	45	100	25	1.5	89.8	67.6	3.2	4.8	54	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 500	0.845
21309-E1	45	100	25	1.5	89.8	67.6	3.2	4.8	54	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 500	0.845
22309-E1-K	45	100	36	1.5	84.7	58.9	3.2	6.5	54	91	1.5	187 000	183 000	0.36	1.9	2.83	1.86	16 100	6700	5 000	1.36
22309-E1	45	100	36	1.5	84.7	58.9	3.2	6.5	54	91	1.5	187 000	183 000	0.36	1.9	2.83	1.86	16 100	6700	5 000	1.39
22309-E1-T41A	45	100	36	1.5	84.7	58.9	3.2	6.5	54	91	1.5	187 000	183 000	0.36	1.9	2.83	1.86	16 100	6700	5 000	1.39
22210-E1-K	50	90	23	1.1	80.8	59.7	3.2	4.8	57	83	1	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5100	0.608
22210-E1	50	90	23	1.1	80.8	59.7	3.2	4.8	57	83	1	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5 100	0.622
21310-E1-K	50	110	27	2	89.8	67.3	3.2	4.8	61	99	2	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 400	1.28
21310-E1	50	110	27	2	89.8	67.3	3.2	4.8	61	99	2	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 300	1.28
22310-E1-K	50	110	40	2	92.6	63	3.2	6.5	61	99	2	229 000	223 000	0.36	1.86	2.77	1.82	20 300	6000	4 800	1.86
22310-E1	50	110	40	2	92.6	63	3.2	6.5	61	99	2	229 000	223 000	0.36	1.86	2.77	1.82	20 300	6000	4 800	1.9
22310-E1-T41A	50	110	40	2	92.6	63	3.2	6.5	61	99	2	229 000	223 000	0.36	1.86	2.77	1.82	20 300	6000	4 800	1.9
22211-E1-K	55	100	25	1.5	89.8	67.3	3.2	4.8	64	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	4650	0.825
22211-E1	55	100	25	1.5	89.8	67.3	3.2	4.8	64	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	4650	0.851
21311-E1-K	55	120	29	2	98.3	71.4	3.2	6.5	66	109	2	160 000	155 000	0.24	2.84	4.23	2.78	20 200	6300	5100	1.19
21311-E1	55	120	29	2	98.3	71.4	3.2	6.5	66	109	2	160 000	155 000	0.24	2.84	4.23	2.78	20 200	6300	5100	1.19
22311-E1-K	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.22
22311-E1-K-T41A	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.22
22311-E1	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.27
22311-E1-T41A	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.27
22212-E1-K	60	110	28	1.5	98.7	71.4	3.2	6.5	69	101	1.5	160 000	155 000	0.24	2.84	4.23	2.78	20 200	7500	4550	1.09
22212-E1	60	110	28	1.5	98.7	71.4	3.2	6.5	69	101	1.5	160 000	155 000	0.24	2.84	4.23	2.78	20 200	7500	4550	1.12
21312-E1-K	60	130	31	2.1	112.5	84.4	3.2	6.5	72	118	2.1	211 000	226 000	0.23	2.95	4.4	2.89	28 000	6300	4100	1.78
21312-E1	60	130	31	2.1	112.5	84.4	3.2	6.5	72	118	2.1	211 000	226 000	0.23	2.95	4.4	2.89	28 000	6300	4100	1.78
22312-E1-K	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.83
22312-E1-K-T41A	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.83
22312-E1	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.89
22312-E1-T41A	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.89
22213-E1-K	65	120	31	1.5	107.3	79.1	3.2	6.5	74	111	1.5	202 000	210 000	0.24	2.81	4.19	2.75	25 500	6700	4200	1.52
22213-E1	65	120	31	1.5	107.3	79.1	3.2	6.5	74	111	1.5	202 000	210 000	0.24	2.81	4.19	2.75	25 500	6700	4200	1.55

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
