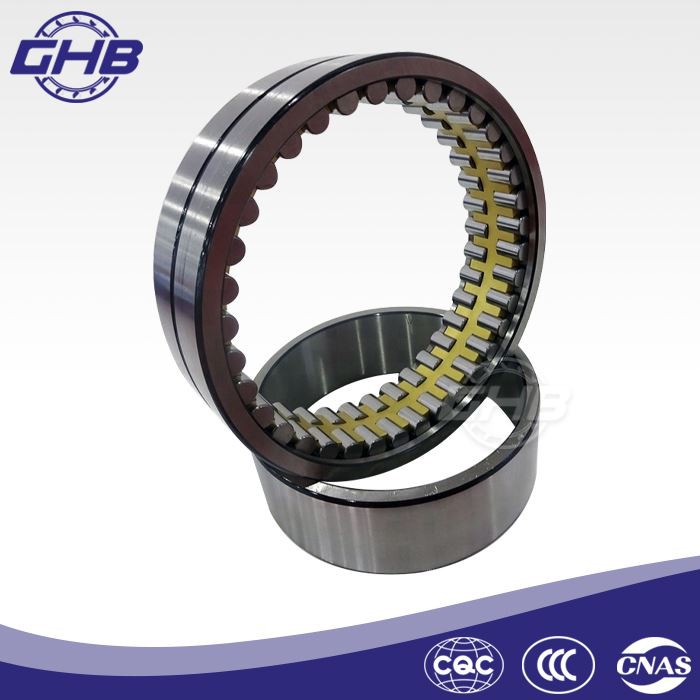

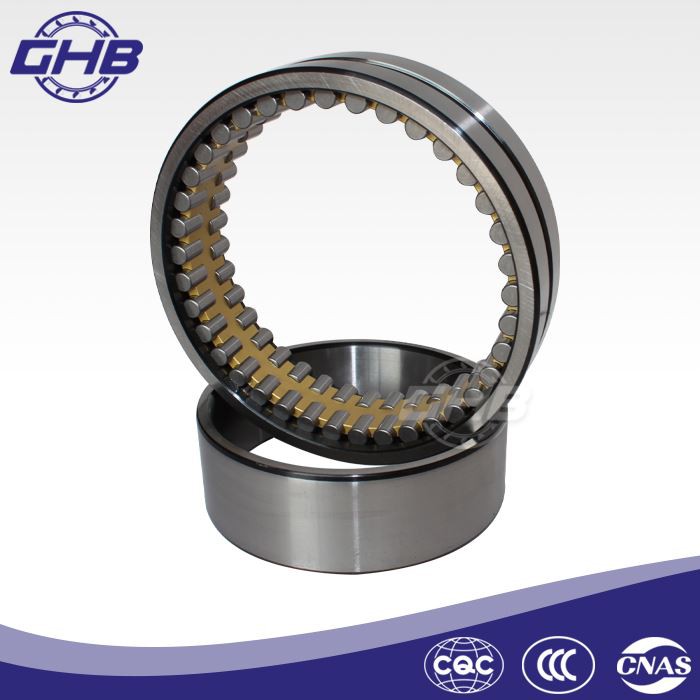

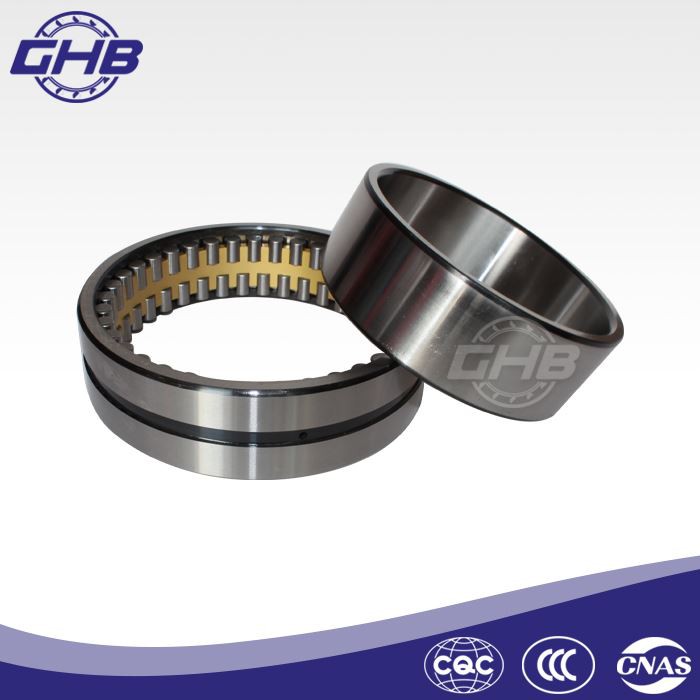

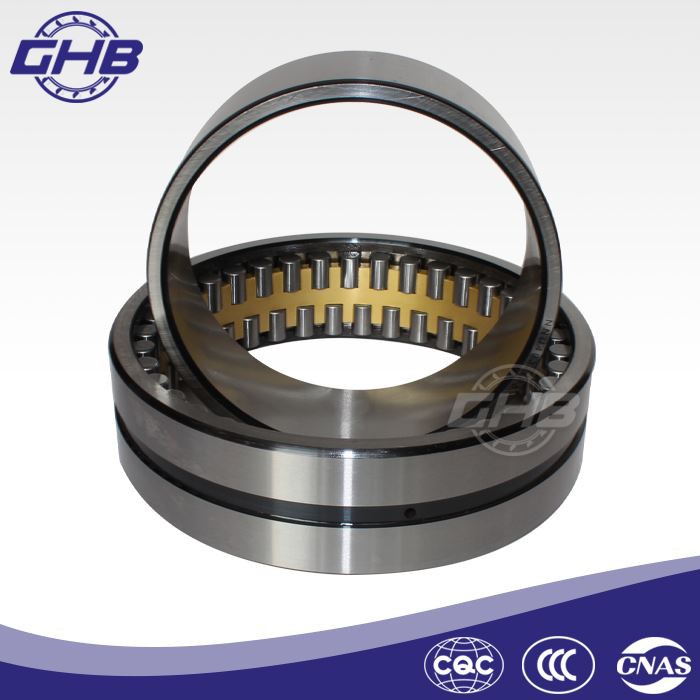

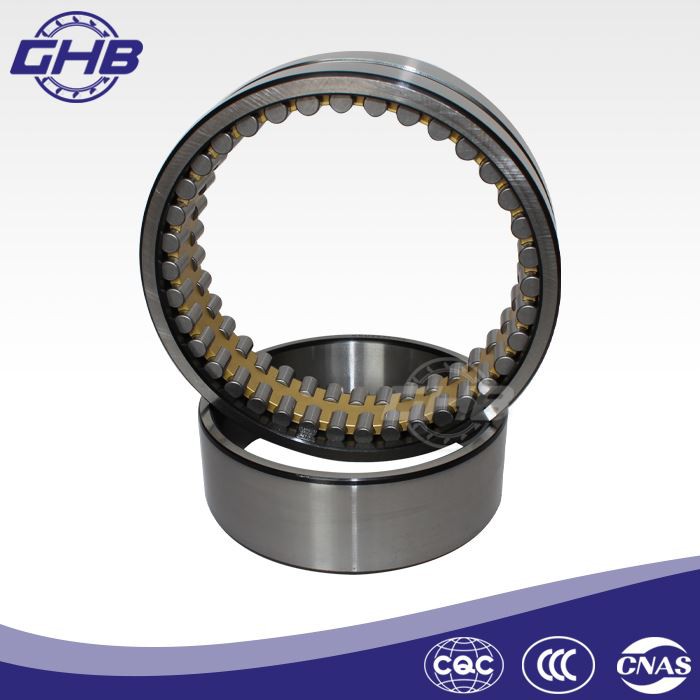

Zweireihige Zylinderrollenlager

Material: Chromstahl (GCr15)
Präzision: P0, P6, P5, P4, P2
Anzahl der Zeilen: Doppelreihe
Geschmiert: Öl, Fett
Versorgungsmaterial-Fähigkeit: 100000 Stück pro Monat
Ursprungsort: Xi'an Stadt, China
Lieferzeit: ca. 3 bis 15 Tage
Begrenzungsabmessungen Standard: GB / T 285-2013
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

●Einleitung

Zweireihige Zylinderrollenlagerkann größeren radialen Belastungen standhalten und höhere Drehzahlen ermöglichen. Die beiden Rollenreihen im Lager sind kreuzförmig angeordnet, und die Schwankungsfrequenz kann im Vergleich zu den einreihigen Zylinderrollenlagern während der Rotation verdoppelt werden, und die Amplitude wird um 70% reduziert. Das Lager ist in ein zylindrisches Innenloch und ein konisches Innenloch unterteilt. Das konische Innenlochlager hat einen hinteren Code plus K, der das Spiel leicht einstellen, die Struktur der Positioniervorrichtung vereinfachen und die Installation und Demontage erleichtern kann. Bei der Montage eines Lagers mit einer konischen Bohrung kann es ein gewisses radiales Innenspiel oder eine Vorspannung erreichen. Mit Ausnahme von NNUP-Lagern ermöglichen die Lager eine bestimmte Grenze der axialen Verschiebung zwischen der Welle und dem Lagersitz innerhalb des Lagers.Zweireihige Zylinderrollenlagerhaben die Vorteile einer kompakten Struktur, eines kleinen Querschnitts, einer hohen Steifigkeit, einer großen Tragfähigkeit und einer geringen Verformung nach dem Beladen. Es eignet sich besonders für die Unterstützung von Werkzeugmaschinenspindeln.

Lager werden hauptsächlich in Werkzeugmaschinen, Walzgerüsten, Kunststofffässern, Schleifmaschinen, Präzisionsmaschinen und -anlagen sowie großen Getrieben eingesetzt.

●Lagerserie

Die Typen der Zylinderrollenlager umfassen NN-Serie, NNU-Serie, NN.. -K-Serie und NNU.. -K-Serie.

●Details zur Produktion

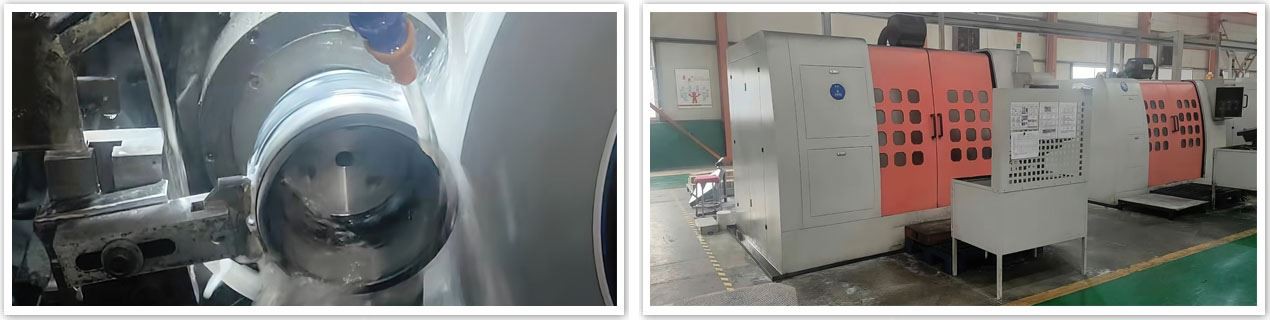

◆ Drehen von zylindergelagerten Lochziehkäfigen

Die Lochziehkäfige sind alle integral und sind doppelsymmetrische quadratische oder rechteckige Taschen mit geraden zylindrischen, gebogenen Klauen und geprägten Formen. Der allgemeine Prozess ist: Drehen der Stirnfläche, anfängliches Drehen des Innen- und Außendurchmessers und Anfasen → Bohren, Drehen der Stirnfläche und Anfasen → Drehen des Außendurchmessers → Drehen der inneren kreisförmigen Nut → Bohren, Reiben → Ziehen des Einstecklochs → Fein Drehen des Außendurchmessers → Beenden beider Enden, Bedrucken → Schlichten des Innendurchmessers → Anfasen → Fräsen von Ölloch → Entgraten.

China bearing

◆ Prüfung der Brinell-Härte (HB)

Das Brinell-Härteprüfverfahren ist auch ein Eindringprüfverfahren, bei dem ein Eindringkörper aus Stahlkugel (Durchmesser D) verwendet wird, der nach dem Laden in die Oberfläche der Probe gedrückt wird. Die Belastung (P) auf der Oberfläche des Eindringkörpers der Einheit ist der Brinell-Härtewert (HB) und die Einheit ist N/mm².

Die Brinellhärte wird verwendet, um die Härte weicherer Eisen- und Nichteisenwerkstoffe auszudrücken, z. B. die Härte von Lagerstahlwerkstoffen nach dem Glühen, die Härte von Kupfer- und Aluminiumlegierungskäfigmaterialien. In der Tabelle finden Sie Verfahren zur Prüfung der Brinell-Härte verschiedener Werkstoffe. Wählen Sie beim Testen eine Stahlkugel mit einem bekannten Durchmesser D gemäß der Tabelle aus, und der Brinell-Härtewert kann berechnet werden, solange der Durchmesser D der Delle gemessen wird. Im Allgemeinen besteht keine Notwendigkeit zu berechnen, Sie können die Tabelle direkt nachschlagen.

nu2324

●Lagerschmierung

Schmierstoffe werden nach ihren unterschiedlichen Formen in drei Kategorien eingeteilt: Schmieröle, Fette und Festschmierstoffe. Schmieröl ist ein spezielles Mineralöl, Pflanzenöl. Die Hauptindikatoren für synthetisches Schmieröl sind Viskositätsindex, Gefrierpunkt, Säurewert-Flammpunkt, Kohlenstoffrückstandsverunreinigungen usw. Fett wird durch Mischen von Schmieröl, Verdickungsmittel und (oder keinen) Additiven bei hoher Temperatur hergestellt. Es kann in Fett auf Calciumbasis, Fett auf Natriumbasis, Fett auf Calciumnatriumbasis, Fett auf Lithiumbasis, Fett auf Aluminiumbasis und Molybdändisulfidfett usw. unterteilt werden. Zu den Qualitätsindikatoren gehören Penetration, Tropfpunkt, mechanische Stabilität, Oxidationsstabilität, Korrosionsbeständigkeit und so weiter. Die Eigenschaften gängiger Schmierstoffe für Wälzlager entnehmen Sie bitte den entsprechenden Informationen.

●Vorteile

Shaanxi Gainhui Heavy Industries Co., Ltd. wurde 2009 gegründet und erstreckt sich über eine Fläche von 16.000 Quadratmetern und eine Werksfläche von 8.800 Quadratmetern, einschließlich Produktionswerkstätten, Montagewerkstätten, Verpackungswerkstätten, Testzentren, Fertigwarenlagern, Rohstofflagern, Büroräumen usw. Das Unternehmen ist seit vielen Jahren auf die Herstellung und Verarbeitung verschiedener Arten von Präzisionslagern spezialisiert und produziert Lager mit verschiedenen Präzisionsstufen von P0, P6, P5, P4 und P2.

●Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service vonzweireihige Zylinderrollenlager, willkommen, uns rechtzeitig zu kontaktieren.

Weil wir fokussiert sind, sind wir professionell.

●Verpackungsmethoden

Tube Paket

Einzelbox-Paket

Palettenpaket

●Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

●Technische Parameter

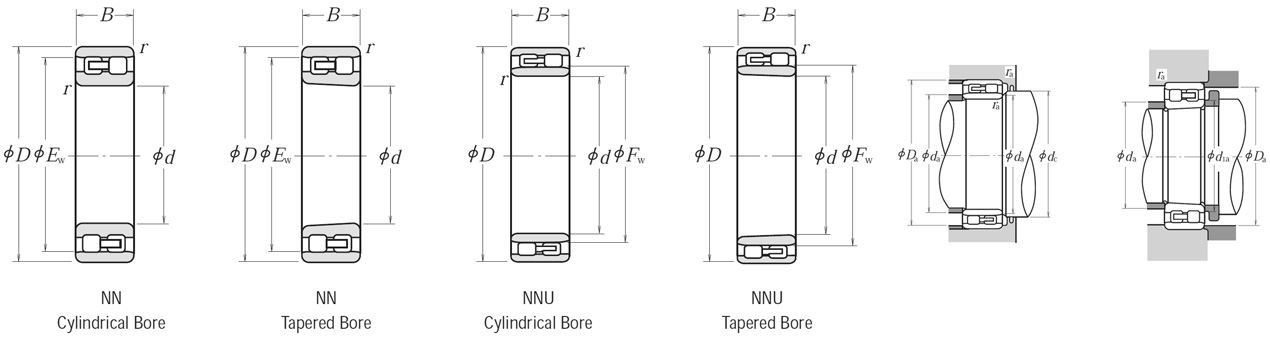

double row full complement cylindrical

Lagerbezeichnung		Abmessungen (mm)													Dynamische Grundlast	Statische Grundlast	Begrenzung der Geschwindigkeiten		Masse
Zylindrische Bohrung	Konische Bohrung	d	D	B	r	Fw	Ew	da	da	d1a	Gleichstrom	Da	Da	Ra	Cr	C0r	Fett	Öl	≈kg
Zylindrische Bohrung	Konische Bohrung				Min.			Min.	Max.	Min.	Min.	Max.	Min.	Max.	N	N	min–1	min–1
Nr. NN 3005	NN 3005 K	25	47	16	0.6	—	41.3	29	—	29	—	43	42 0.6	0.6	25 800	30 000	14 000	17 000	0.127
Nr. NN 3006	NN 3006 K	30	55	19	1	—	48.5	35	—	36	—	50	50 1	1	31 000	37 000	12 000	14 000	0.198
Nr. NN 3007	NN 3007 K	35	62	20	1	—	55	40	—	41	—	57	56 1	1	39 500	50 000	10 000	12 000	0.258
Nr. NN 3008	NN 3008 K	40	68	21	1	—	61	45	—	46	—	63	62 1	1	43 500	55 500	9 000	11 000	0.309
Nr. NN 3009	NN 3009 K	45	75	23	1	—	67.5	50	—	51	—	70	69 1	1	52 000	68 500	8 500	10 000	0.407
Nr. NN 3010	NN 3010 K	50	80	23	1	—	72.5	55	—	56	—	75	74 1	1	53 000	72 500	7 500	9 000	0.436
Nr. NN 3011	NN 3011 K	55	90	26	1.1	—	81	61.5	—	62	—	83.5	83 1	1	69 500	96 500	6 700	8 000	0.647
Nr. NN 3012	NN 3012 K	60	95	26	1.1	—	86.1	66.5	—	67	—	88.5	88 1	1	73 500	106 000	6 300	7 500	0.693
Nr. NN 3013	NN 3013 K	65	100	26	1.1	—	91	71.5	—	72	—	93.5	93 1	1	77 000	116 000	6 000	7 100	0.741
Nr. NN 3014	NN 3014 K	70	110	30	1.1	—	100	76.5	—	77	—	103.5	102	1	97 500	148 000	5 600	6 700	1.06
Nr. NN 3015	NN 3015 K	75	115	30	1.1	—	105	81.5	—	82	—	108.5	107	1	96 500	149 000	5 300	6 300	1.11
Nr. NN 3016	NN 3016 K	80	125	34	1.1	—	113	86.5	—	87	—	118.5	115	1	119 000	186 000	4 800	6 000	1.54
Nr. NN 3017	NN 3017 K	85	130	34	1.1	—	118	91.5	—	92	—	123.5	120	1	125 000	201 000	4 500	5 600	1.63
Nr. NN 3018	NN 3018 K	90	140	37	1.5	—	127	98	—	99	—	132	129	1.5	143 000	228 000	4 300	5 000	2.09
Nr. NN 3019	NN 3019 K	95	145	37	1.5	—	132	103	—	104	—	137	134	1.5	150 000	246 000	4 000	5 000	2.19
Nr. NNU 4920	NNU 4920 K	100	140	40	1.1	112	—	106.5	111	108	115	133.5	—	1	155 000	295 000	4 000	5 000	1.9
Nr. NN 3020	NN 3020 K	100	150	37	1.5	—	137	108	—	109	—	142	139	1.5	157 000	265 000	4 000	4 800	2.28
NNU 4921	NNU 4921 K	105	145	40	1.1	117	—	111.5	116	113	120	138.5	—	1	161 000	315 000	3 800	4 800	1.99
Nr. NN 3021	NN 3021 K	105	160	41	2	—	146	114	—	115	—	151	148	2	198 000	320 000	3 800	4 500	2.88
NNU 4922	NNU 4922 K	110	150	40	1.1	122	—	116.5	121	118	125	143.5	—	1	167 000	335 000	3 600	4 500	2.07
Nr. NN 3022	NN 3022 K	110	170	45	2	—	155	119	—	121	—	161	157	2	229 000	375 000	3 400	4 300	3.71
Nr. NNU 4924	NNU 4924 K	120	165	45	1.1	133.5	—	126.5	133	128	137	158.5	—	1	183 000	360 000	3 200	4 000	2.85
Nr. NN 3024	NN 3024 K	120	180	46	2	—	165	129	—	131	—	171	167	2	239 000	405 000	3 200	3 800	4.04
Nr. NNU 4926	NNU 4926 K	130	180	50	1.5	144	—	138	143	140	148	172	—	1.5	274 000	545 000	3 000	3 800	3.85
Nr. NN 3026	NN 3026 K	130	200	52	2	—	182	139	—	141	—	191	185	2	284 000	475 000	3 000	3 600	5.88
Nr. NNU 4928	NNU 4928 K	140	190	50	1.5	154	—	148	153	150	158	182	—	1.5	283 000	585 000	2 800	3 600	4.08
Nr. NN 3028	NN 3028 K	140	210	53	2	—	192	149	—	151	—	201	195	2	298 000	515 000	2 800	3 400	6.34
NNU 4930	NNU 4930 K	150	210	60	2	167	—	159	166	162	171	201	—	2	350 000	715 000	2 600	3 200	6.39
Nr. NN 3030	NN 3030 K	150	225	56	2.1	—	206	161	—	162	—	214	209	2	335 000	585 000	2 600	3 000	7.77
Nr. NNU 4932	NNU 4932 K	160	220	60	2	177	—	169	176	172	182	211	—	2	365 000	760 000	2 400	3 000	6.76
Nr. NN 3032	NN 3032 K	160	240	60	2.1	—	219	171	—	172	—	229	222	2	375 000	660 000	2 400	2 800	9.41
Nr. NNU 4934	NNU 4934 K	170	230	60	2	187	—	179	186	182	192	221	—	2	375 000	805 000	2 400	2 800	7.12
Nr. NN 3034	NN 3034 K	170	260	67	2.1	—	236	181	—	183	—	249	239	2	450 000	805 000	2 200	2 600	12.8
NNU 4936	NNU 4936 K	180	250	69	2	200	—	189	199	193	205	241	—	2	480 000	1 020 000	2 200	2 600	10.4
Nr. NN 3036	NN 3036 K	180	280	74	2.1	—	255	191	—	193	—	269	258	2	565 000	995 000	2 000	2 400	16.8
NNU 4938	NNU 4938 K	190	260	69	2	211.5	—	199	211	203	217	251	—	2	485 000	1 060 000	2 000	2 600	10.9
Nr. NN 3038	NN 3038 K	190	290	75	2.1	—	265	201	—	203	—	279	268	2	595 000	1 080 000	2 000	2 400	17.8
NNU 4940	NNU 4940 K	200	280	80	2.1	223	—	211	222	214	228	269	—	2	570 000	1 220 000	1 900	2 400	15.3
Nr. NN 3040	NN 3040 K	200	310	82	2.1	—	282	211	—	214	—	299	285	2	655 000	1 170 000	1 800	2 200	22.7
Nr. NNU 4944	NNU 4944 K	220	300	80	2.1	243	—	231	242	234	248	289	—	2	600 000	1 330 000	1 700	2 200	16.6
Nr. NN 3044	NN 3044 K	220	340	90	3	—	310	233	—	236	—	327	313	2.5	815 000	1 480 000	1 700	2 000	29.6
Nr. NNU 4948	NNU 4948 K	240	320	80	2.1	263	—	251	262	254	269	309	—	2	625 000	1 450 000	1 600	2 000	18
Nr. NN 3048	NN 3048 K	240	360	92	3	—	330	253	—	256	—	347	334	2.5	855 000	1 600 000	1 500	1 800	32.7
Nr. NNU 4952	NNU 4952 K	260	360	100	2.1	289	—	271	288	275	295	349	—	2	935 000	2 100 000	1 400	1 800	31.1
Nr. NN 3052	NN 3052 K	260	400	104	4	—	364	276	—	278	—	384	368	3	1 030 000	1 920 000	1 400	1 700	47.7
NNU 4956	NNU 4956 K	280	380	100	2.1	309	—	291	308	295	315	369	—	2	960 000	2 230 000	1 300	1 700	33
Nr. NN 3056	NN 3056 K	280	420	106	4	—	384	296	—	298	—	404	388	3	1 080 000	2 080 000	1 300	1 500	51.1
NNU 4960	NNU 4960 K	300	420	118	3	336	—	313	335	318	343	407	—	2.5	1 230 000	2 870 000	1 200	1 500	51.9
Nr. NN 3060	NN 3060 K	300	460	118	4	—	418	316	—	319	—	444	422	3	1 290 000	2 460 000	1 200	1 400	70.7
Nr. NNU 4964	NNU 4964 K	320	440	118	3	356	—	333	355	338	363	427	—	2.5	1 260 000	3 050 000	1 100	1 400	54.9

Für weitere Daten klicken Sie bitte auf den Download-Button oben auf dieser Seite, um den Katalog herunterzuladen.
