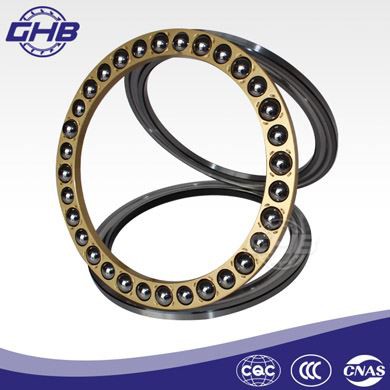

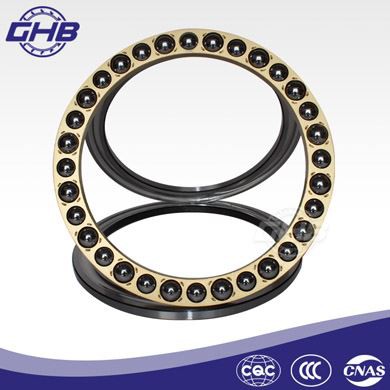

Einseitig wirkende Axialkugellager

Material: Chromstahl (GCr15)
Genauigkeit: P0, P6, P5, P4
Käfigmaterial: Stahl, Messing
Arbeitstemperaturbereich: -30 Grad 150 Grad
Grenzabmessungen Standard: GB/T 301-2015
Kostenlose Muster und technische Zeichnung: Verfügbar
Lieferbedingungen: FOB, CIF, EXW, CFR
Port: Shanghai, Xi'an, Qingdao, Guangzhou
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

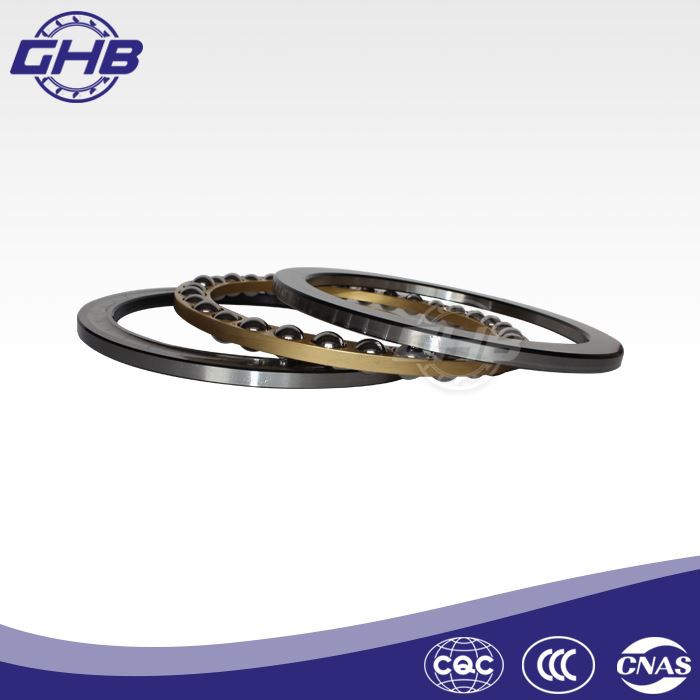

Einseitig wirkende Axialkugellagerist ein zerlegbares Lager, dessen Wellenring und Sitzring von den Käfig- und Stahlkugelkomponenten getrennt werden können. Die einzelnen Komponenten sind austauschbar, sodass sie einfach zu installieren, zu entfernen und auf Wartung zu überprüfen sind. Der Wellenring ist eine auf die Welle abgestimmte Hülse, und der Sitzring ist eine auf das Lagersitzloch abgestimmte Hülse, und es gibt einen Spalt zwischen der Welle und der Welle. Die Axialkugellager können eine axiale Belastung in einer Richtung tragen und können zur axialen Positionierung in einer Richtung verwendet werden, können jedoch keine radiale Belastung tragen, und die Grenzdrehzahl ist sehr niedrig. Während des Betriebs dereinseitig wirkende Axialkugellagerwird aufgrund der Trägheitskraft der Stahlkugel und des Käfigs ein relatives Gleiten zwischen der Stahlkugel und der Kante des Kanals verursacht, was die Temperatur des Lagers erhöht und den normalen Betrieb des Lagers beeinträchtigt. Um übermäßiges Gleiten zu verhindern, muss das Lager mit einer minimalen axialen Belastung im Betrieb gehalten werden.

Axiallager in einer Richtung eignen sich für Teile, die einseitige axiale Belastungen und niedrige Drehzahlen tragen, wie z.

● Lagerserie

Die Arten der Lager umfassen die Serien 511, 512, 513, 514, 532, 533, 532 plus U2 und 533 plus U3.

● Produktionsdetails

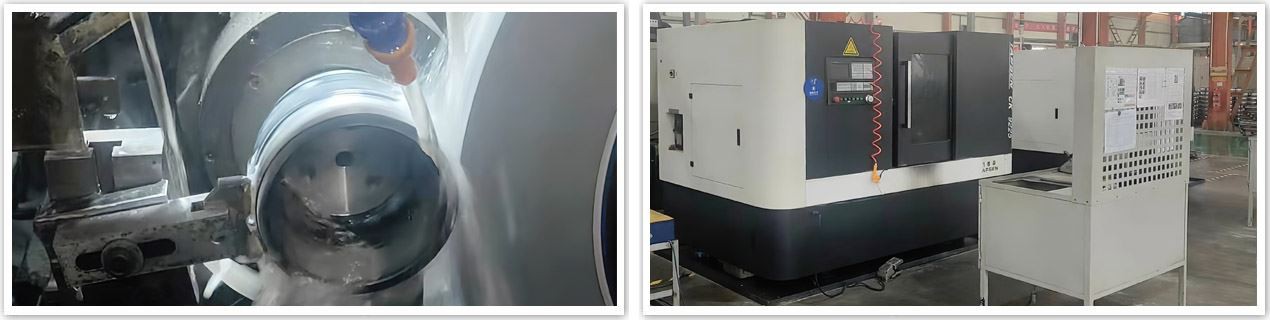

◆ Common machine tools for bearing ring turning

1. Gewöhnliche Drehmaschine: Sie wird hauptsächlich für die Einzel--Kleinserienfertigung und die Bearbeitung einer bestimmten Oberfläche des Lagerrings in der Massenproduktion verwendet.

2. Sechskantdrehmaschine: Wird hauptsächlich für die Produktion kleiner und mittlerer Serien verwendet.

3. Karusselldrehmaschine: Wird hauptsächlich für Einzelstücke, Kleinserien und extra große Lagerringe verwendet.

4. Halb-Drehautomat: geeignet für die Massenproduktion.

5. Drehautomat mit mehreren- Achsen: geeignet für die Massenproduktion und die automatische Linienproduktion.

6. Multi-Werkzeug-Profildrehmaschine: geeignet für die Serienbearbeitung von mittleren und großen Lagerringen.

7. Spezielle Einzel--Funktions-Drehmaschine: Wird für die Massenproduktion eines festen Prozesses verwendet, wie z. B. Endbearbeitungsdrehmaschinen, Kanaldrehmaschinen, Anfasdrehmaschinen usw.

bearing 51104

◆ Rockwell hardness (HR) testing

Das Rockwell-Härteprüfverfahren ist ein Eindringprüfverfahren, das die Eindringtiefe zur Berechnung des Härtewertes (HR) verwendet. Das Rockwell-Härteprüfgerät HR-150A wird üblicherweise bei der Rockwell-Härteprüfung von Lagern verwendet, um die Härte von Lagerteilen nach dem Abschrecken und Anlassen, die Härte von fertigen Lagerteilen und die Tiefe der effektiven gehärteten Schicht eines tief aufgekohlten Lagers zu ermitteln Teile und die Härte von Lagerschmiedestücken nach dem Glühen. Die Rockwell-Härte ist eine Funktion der Eindruckstiefe, ihr mathematischer Ausdruck ist HR=(Kt)/0.002 (K ist die Eindruckskonstante, t ist die Eindringtiefe, die Einheit ist mm. 0,002 bedeutet, dass jede Eindringtiefe von 0,002 mm eine Härteeinheit ist). Da es sich bei der Prüfung der Rockwell-Härte von Lagerstahlkugeln und -rollen um eine gekrümmte Oberfläche handelt, sollte sie entsprechend den unterschiedlichen Krümmungen korrigiert werden, siehe JB/T1255-2001-Standard. Wenn der Durchmesser der Stahlkugel größer als 15,8750 mm und der Durchmesser der Rolle größer als 15,0 mm ist, ist keine Korrektur erforderlich.

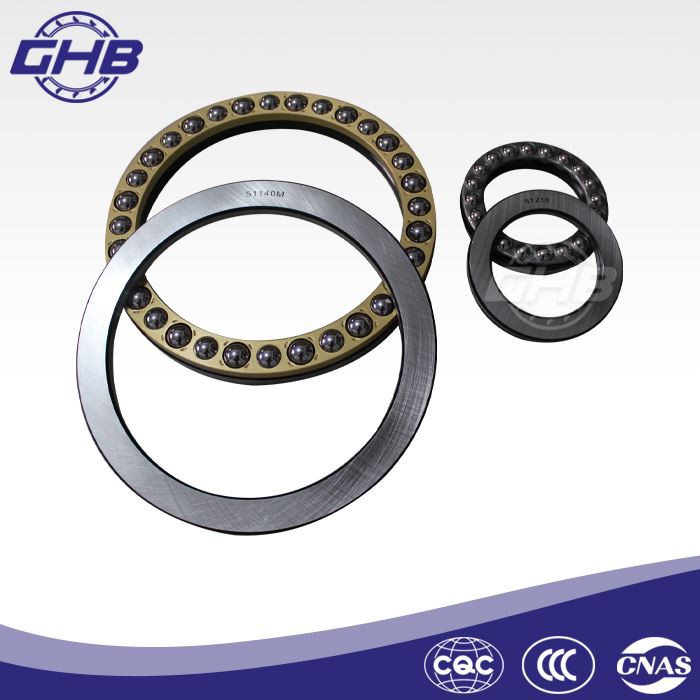

single direction bearing

● Der Normalisierungsprozess der Ferrule

Der Normalisierungsprozess bezieht sich hauptsächlich auf die Auswahl der Erwärmungstemperatur und des Kühlverfahrens, die vom Zweck der Normalisierung, der Form der Karbide in der Mikrostruktur vor der Normalisierung und der Form und Wandstärke der Ferrule abhängen. Die normalisierende Haltezeit beträgt im Allgemeinen 3050 min. Die Abkühlgeschwindigkeit sollte nicht weniger als 50 Grad/min betragen, um die Ausfällung des Karbidnetzes zu verhindern. Bei dünnwandigen- Teilen Kühlung verteilen oder kühlen. Für dickere Teile sollte eine Sprüh-, Öl- oder Emulsionskühlung verwendet werden. Bei der Ölkühlung wird es im Allgemeinen auf etwa 300 Grad an der Oberfläche der Teile gekühlt und herausgenommen. Nachdem das Oberflächenöl brennt, legen Sie es erneut in Öl, bis die Oberflächentemperatur nicht niedriger als 250 Grad ist. Nach dem Normalglühen sollte es sofort angelassen werden oder es sollte zuerst ein Spannungsarmglühen bei 400450 Grad durchgeführt werden, um Risse zu vermeiden. Beim Kühlen der Emulsion wird die Temperatur der Emulsion im Allgemeinen auf 70100 Grad geregelt, und es wird das Umlaufkühlverfahren angewandt. Nachdem das Werkstück auf 550650 Grad abgekühlt ist, wird es zur Luftkühlung herausgenommen.

● FAQ (Häufig gestellte Fragen)

Q1: Wie lange wird unsere Anfrage und Frage beantwortet?

A1: Nachdem wir Ihre Anfrage und Frage erhalten haben, werden wir Ihnen innerhalb von 1 bis 6 Stunden antworten.

Q2: Wie sieht es mit der Qualität der Lager aus?

A2: Wir liefern hochwertige Lager und befolgen streng die ISO9001-Norm für die Produktion.

Q3: Was ist das MOQ der Produkte?

A3: Normalerweise beträgt das MOQ 1 Stück und hängt vom Modell ab.

Q4: Wie sieht es mit der Lieferzeit der Produkte aus?

A4: Normalerweise beträgt die Lieferzeit 3 bis 15 Tage und hängt von der Menge ab.

Q5: Wie kontrollieren Sie die Qualität der Produkte und überprüfen die Qualität vor der Auslieferung?

A5: Unser Unternehmen verfügt über eine professionelle Qualitätsprüfungsabteilung, die die Qualität der Produkte streng kontrolliert, und bietet einen umfassenden -Kundendienst.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem Kundendienst von-einseitig wirkende Axialkugellager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

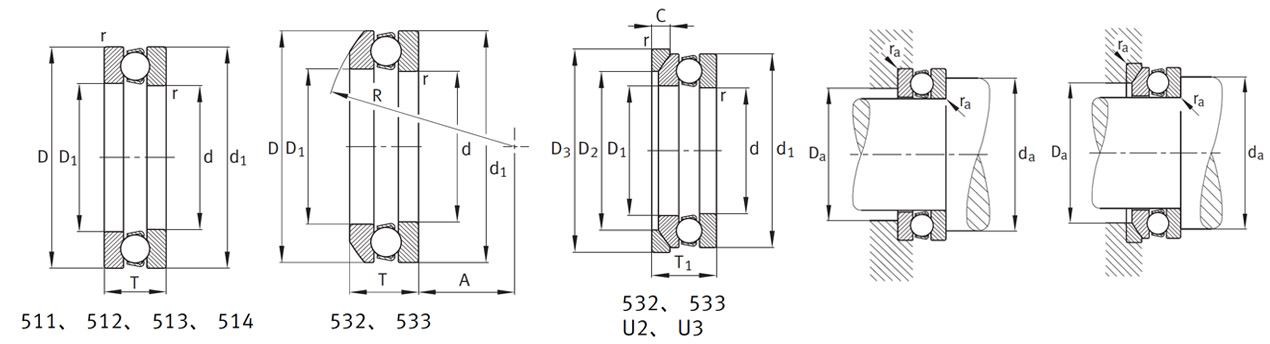

single thrust ball bearing

Lagerbezeichnung	Waschmaschine	Abmessungen (mm)															Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Minimaler Ladefaktor	Geschwindigkeit begrenzen	Masse
		d	D	T	D1	d1	r	R	A	D2	D3	C	T1	da	Da	Ra	Ca	Coa	Cua	A	nG	Lager	Waschmaschine
							Mindest.							Mindest.	max.	max.	N	N	N		min–1	≈kg	≈kg
51100	–	10	24	9	11	24	0.3	–	–	–	–	–	–	18	16	0.3	10 000	14 000	620	0.001	13 000	0.018	–
51200	–	10	26	11	12	26	0.6	–	–	–	–	–	–	20	16	0.6	12 700	17 000	760	0.002	11 000	0.029	–
53200	–	10	26	11.6	12	26	0.6	22	8.5	–	–	–	–	20	18	0.6	12 700	17 000	760	0.002	11 000	0.028	–
53200	U200	10	26	11.6	12	26	0.6	22	8.5	18	28	3.5	13	20	18	0.6	12 700	17 000	760	0.002	11 000	0.028	0.01
51101	–	12	26	9	13	26	0.3	–	–	–	–	–	–	20	18	0.3	10 400	15 300	690	0.001	13 000	0.021	–
51201	–	12	28	11	14	28	0.6	–	–	–	–	–	–	22	18	0.6	13 200	19 000	840	0.002	10 000	0.032	–
53201	–	12	28	11.4	14	28	0.6	25	11.5	–	–	–	–	22	20	0.6	13 200	19 000	840	0.002	10 000	0.03	–
53201	U201	12	28	11.4	14	28	0.6	25	11.5	20	30	3.5	13	22	20	0.6	13 200	19 000	840	0.002	10 000	0.03	0.012
51102	–	15	28	9	16	28	0.3	–	–	–	–	–	–	23	20	0.3	10 600	16 600	750	0.002	12 000	0.024	–
51202	–	15	32	12	17	32	0.6	–	–	–	–	–	–	25	22	0.6	16 600	25 000	1 100	0.004	9000	0.043	–
53202	–	15	32	13.3	17	32	0.6	28	12	–	–	–	–	25	24	0.6	16 600	25 000	1 100	0.004	9000	0.046	–
53202	U202	15	32	13.3	17	32	0.6	28	12	24	35	4	15	25	24	0.6	16 600	25 000	1 100	0.004	9000	0.046	0.014
51103	–	17	30	9	18	30	0.3	–	–	–	–	–	–	25	22	0.3	11 400	19 600	870	0.002	11 000	0.024	–
51203	–	17	35	12	19	35	0.6	–	–	–	–	–	–	28	24	0.6	17 300	27 500	1 210	0.004	8500	0.05	–
53203	–	17	35	13.2	19	35	0.6	32	16	–	–	–	–	28	26	0.6	17 300	27 500	1 210	0.004	8500	0.052	–
53203	U203	17	35	13.2	19	35	0.6	32	16	26	38	4	15	28	26	0.6	17 300	27 500	1 210	0.004	8500	0.052	0.015
51104	–	20	35	10	21	35	0.3	–	–	–	–	–	–	29	26	0.3	15 000	26 500	1 180	0.004	9500	0.037	–
51204	–	20	40	14	22	40	0.6	–	–	–	–	–	–	32	28	0.6	22 400	37 500	1 660	0.01	7500	0.082	–
53204	–	20	40	14.7	22	40	0.6	36	18	–	–	–	–	32	30	0.6	22 400	37 500	1 660	0.01	7500	0.081	–
53204	U204	20	40	14.7	22	40	0.6	36	18	30	42	5	17	32	30	0.6	22 400	37 500	1 660	0.01	7500	0.081	0.021
51105	–	25	42	11	26	42	0.6	–	–	–	–	–	–	35	32	0.6	18 000	35 500	1 570	0.006	9000	0.055	–
51205	–	25	47	15	27	47	0.6	–	–	–	–	–	–	38	34	0.6	28 000	50 000	2 220	0.01	6700	0.114	–
53205	–	25	47	16.7	27	47	0.6	40	19	–	–	–	–	38	36	0.6	28 000	50 000	2 220	0.013	6700	0.121	–
53205	U205	25	47	16.7	27	47	0.6	40	19	36	50	5.5	19	38	36	0.6	28 000	50 000	2 220	0.013	6700	0.121	0.032
51305	–	25	52	18	27	52	1	–	–	–	–	–	–	41	36	1	34 500	55 000	2 450	0.019	5300	0.154	–
53305	–	25	52	19.8	27	52	1	45	21	–	–	–	–	41	38	1	34 500	55 000	2 450	0.019	5300	0.203	–
53305	U305	25	52	19.8	27	52	1	45	21	38	55	6	22	41	38	1	34 500	55 000	2 450	0.019	5300	0.203	0.044
51405	–	25	60	24	27	60	1	–	–	–	–	–	–	46	39	1	45 500	67 000	2 950	0.032	4500	0.295	–
51106	–	30	47	11	32	47	0.6	–	–	–	–	–	–	40	37	0.6	19 000	40 000	1 770	0.009	8000	0.063	–
51206	–	30	52	16	32	52	0.6	–	–	–	–	–	–	43	39	0.6	25 000	46 500	2 040	0.01	6300	0.136	–
53206	–	30	52	17.8	32	52	0.6	45	22	–	–	–	–	43	42	0.6	25 000	46 500	2 040	0.01	6300	0.147	–
53206	U206	30	52	17.8	32	52	0.6	45	22	42	55	5.5	20	43	42	0.6	25 000	46 500	2 040	0.01	6300	0.147	0.038
51306	–	30	60	21	32	60	1	–	–	–	–	–	–	48	42	1	38 000	65 500	2 850	0.028	5000	0.244	–
53306	–	30	60	22.6	32	60	1	50	22	–	–	–	–	48	45	1	38 000	65 500	2 850	0.028	5000	0.303	–
53306	U306	30	60	22.6	32	60	1	50	22	45	62	7	25	48	45	1	38 000	65 500	2 850	0.028	5000	0.303	0.056
51406	–	30	70	28	32	70	1	–	–	–	–	–	–	54	46	1	69 500	112 000	5 000	0.075	3800	0.49	–
51107	–	35	52	12	37	52	0.6	–	–	–	–	–	–	45	42	0.6	20 000	46 500	2 060	0.011	7500	0.08	–
51207	–	35	62	18	37	62	1	–	–	–	–	–	–	51	46	1	35 500	67 000	3 000	0.028	5300	0.198	–
53207	–	35	62	19.9	37	62	1	50	24	–	–	–	–	51	48	1	35 500	67 000	3 000	0.028	5300	0.265	–
53207	U207	35	62	19.9	37	62	1	50	24	48	65	7	22	51	48	1	35 500	67 000	3 000	0.028	5300	0.265	0.057
51307	–	35	68	24	37	68	1	–	–	–	–	–	–	55	48	1	50 000	88 000	3 900	0.05	4500	0.351	–
53307	–	35	68	25.6	37	68	1	56	24	–	–	–	–	55	52	1	50 000	88 000	3 900	0.05	4500	0.437	–
53307	U307	35	68	25.6	37	68	1	56	24	52	72	7.5	28	55	52	1	50 000	88 000	3 900	0.05	4500	0.437	0.083
51407	–	35	80	32	37	80	1.1	–	–	–	–	–	–	62	53	1	76 500	127 000	5 600	0.11	3600	0.709	–
51108	–	40	60	13	42	60	0.6	–	–	–	–	–	–	52	48	0.6	27 000	63 000	2 750	0.02	6300	0.114	–
51208	–	40	68	19	42	68	1	–	–	–	–	–	–	57	51	1	46 500	98 000	4 300	0.05	4800	0.257	–
53208	–	40	68	20.3	42	68	1	56	28.5	–	–	–	–	57	55	1	46 500	98 000	4 300	0.05	4800	0.259	–
53208	U208	40	68	20.3	42	68	1	56	28.5	55	72	7	23	57	55	1	46 500	98 000	4 300	0.05	4800	0.259	0.071
51308	–	40	78	26	42	78	1	–	–	–	–	–	–	63	55	1	61 000	112 000	5 000	0.08	4000	0.536	–
53308	–	40	78	28.5	42	78	1	64	28	–	–	–	–	63	60	1	61 000	112 000	5 000	0.08	4000	0.561	–

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
