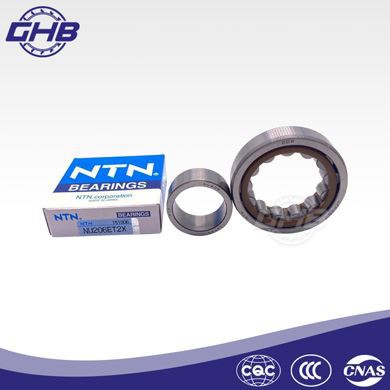

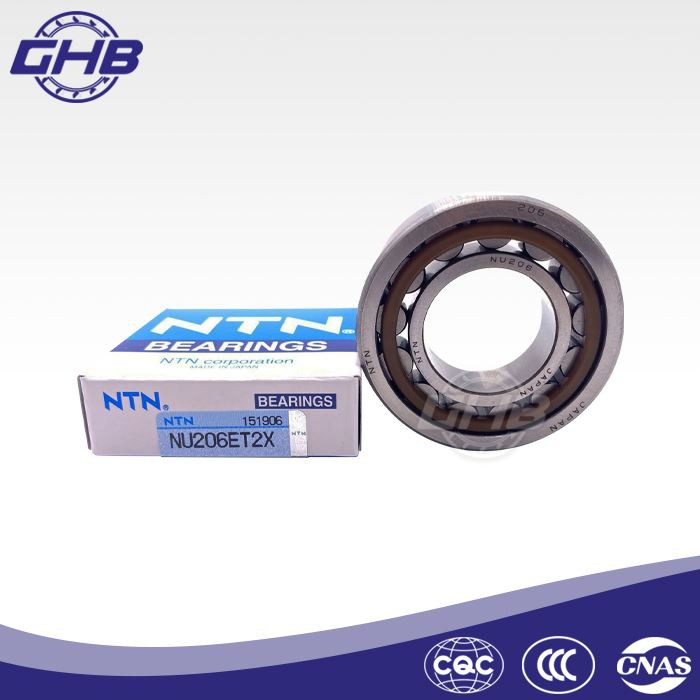

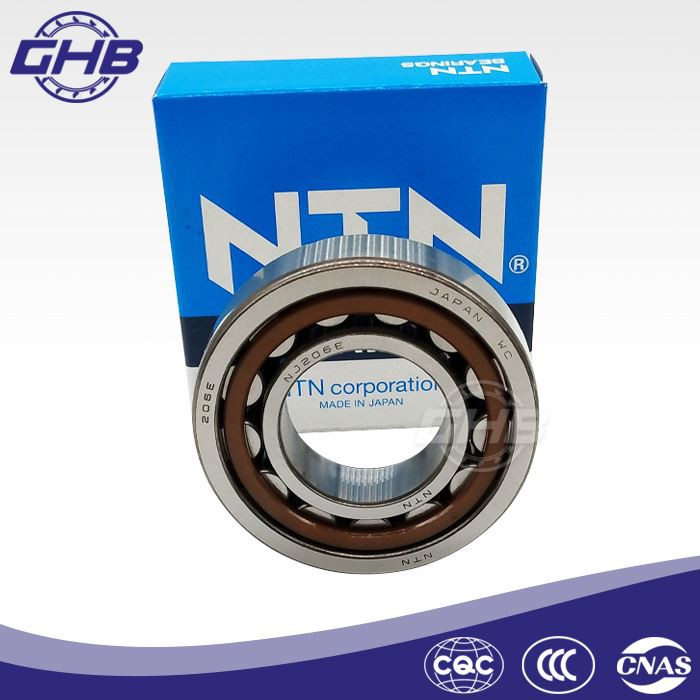

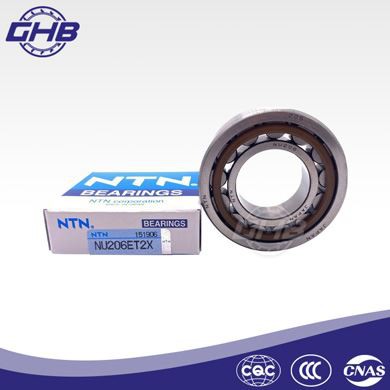

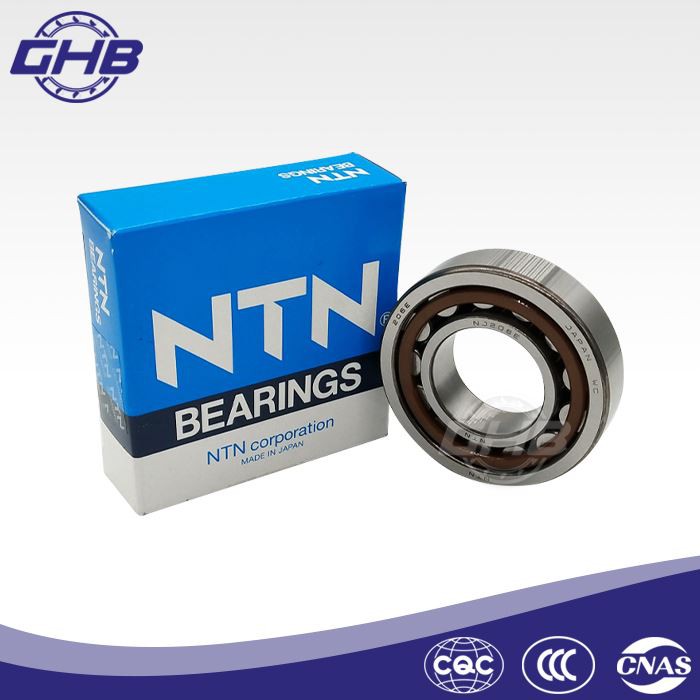

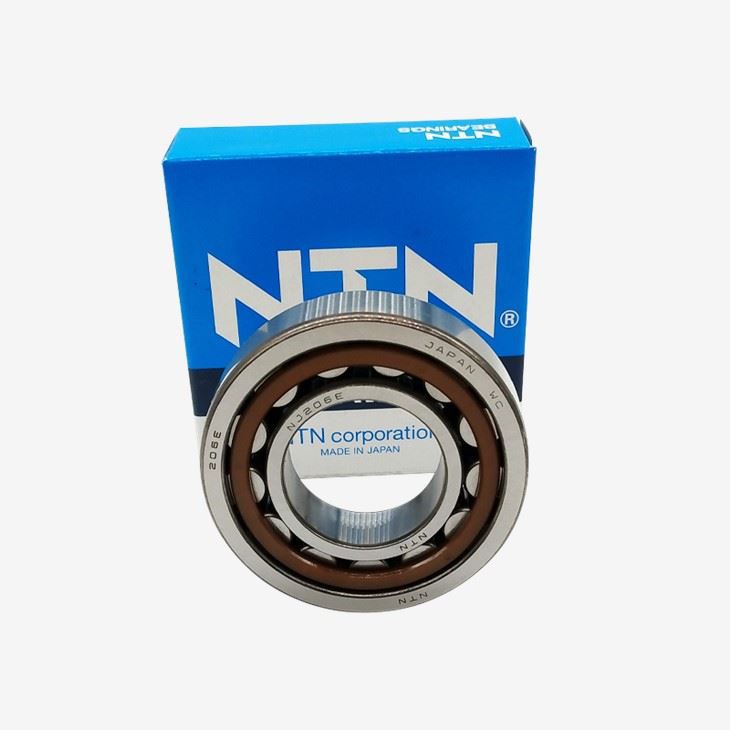

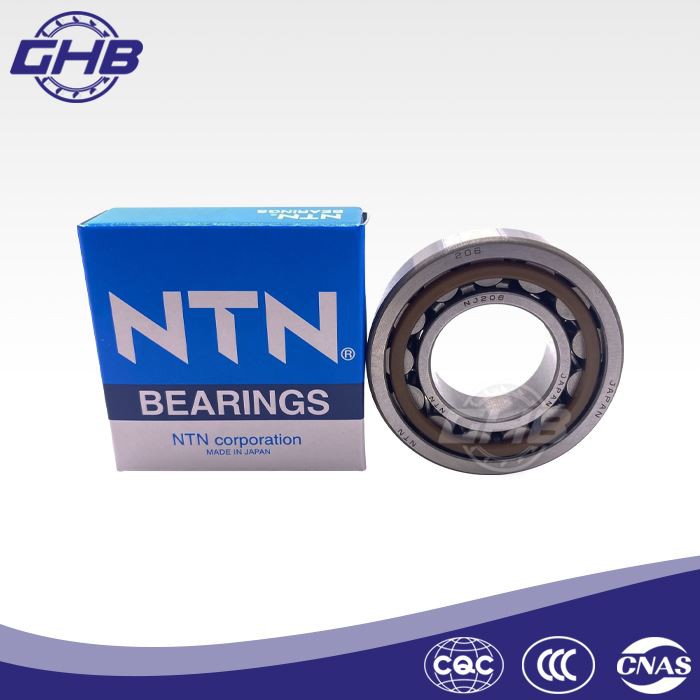

NTN-Rollenlager

Material: Chromstahl (GCr15)
Marke: NTN
Genauigkeit: P0, P6, P5, P4, P2
Radialspiel: C0, C3, C2, C4
Vibration: V, V1, V2, V3
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Grenzabmessungen Standard: GB/T 283-1994
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

NTN-Rollenlager are produced by NTN Corporation. Founded in 1918, NTN Corporation is headquartered in Osaka, Japan. It has 11 factories in Japan and more than 20 wholly-owned production factories abroad. It is a world-renowned comprehensive precision machinery manufacturer, providing various types of machinery products, mainly bearings , mainly engaged in the production and sales of bearings and constant velocity universal joint precision machinery. With advanced precision machining technology and unique proprietary technology, NTN's bearings are widely used in various fields. NTN has many manufacturing plants and many service units in China, and we have maintained good cooperation with NTN and can distribute NTN-Rollenlager.

NTN-Lager werden häufig in umlaufenden Satelliten, in der Luftfahrt, bei Eisenbahnen und Automobilen, Papierherstellungsgeräten, Bürogeräten, Industrieanlagen und Lebensmittelmaschinen usw. verwendet.

● Lagerserie

Die Arten der Lager umfassen Rillenkugellager, Schrägkugellager, Pendelkugellager, Axialkugellager, Stehlager, Nadellager, Pendelrollenlager, Kegelrollenlager, Zylinderrollenlager und Laufrollen.

● Produktionsdetails

◆ Press forging process

Pressschmieden ist die Produktionsmethode für Lagerringschmiedestücke, die von verschiedenen Lagerunternehmen übernommen wird. Die verwendeten Pressen sind im Allgemeinen gewöhnliche mechanische Pressen und Schrägloch-Räummaschinen. Lagerringe werden auf der Presse geschmiedet. Abgesehen von einigen kleinen Schmiedestücken, die direkt auf der Presse geschmiedet werden, ist die Presse im Allgemeinen mit der Reibmaschine verbunden, und die Montagelinie ist für eine Feuerschmiedelinie organisiert. Der Rohling vor dem Reiben wird von der Presse bereitgestellt. Es reduziert die Anforderungen an das Pressschmieden, erweitert den Abmessungsbereich der bearbeitbaren Schmiedestücke, nutzt die Vorteile des Walzverfahrens voll aus, verbessert die Produktionseffizienz und verbessert die Maßhaltigkeit und Eigenqualität der Schmiedestücke.

ntn needle bearing

◆ Selection of bearing ring blanks

Was als Rohling in der tatsächlichen Produktion ausgewählt wird, sollte entsprechend der spezifischen Situation angemessen ausgewählt werden. Berücksichtigen Sie bei der Auswahl die Produktionslosgröße, die Bauform und -größe der Zwinge, die Ausnutzungsrate des Werkstückmaterials und die Drehmenge, die Lieferkapazität der schlechten Haare, die spezifische Drehbearbeitungskapazität (Bearbeitungsverfahren, Bearbeitungsgenauigkeit , etc.) und die Zufriedenheit der Lagernutzer. Besondere Anforderungen (wie Lebensdauer, Korrosionsbeständigkeit etc.)

ntn 6203 bearing

● Lager Mehrfachentmagnetisierung

Die mehrfache Entmagnetisierung bezieht sich auf eine Entmagnetisierungsmethode, bei der dieselbe Charge von Produkten wie die Unter{{0}}-Magnetisierung wiederholt wird. Während der Entmagnetisierung hängt die Entmagnetisierung eines Restmagnetismus von der Stärke des Entmagnetisierungsfeldes an der Restmagnetisierungsstelle und dem Winkel der Restmagnetisierungsrichtung relativ zur Richtung des Entmagnetisierungsfeldes ab. Je näher der Winkel bei 90 Grad liegt, desto schwächer ist die Intensität, desto geringer ist der Entmagnetisierungseffekt, und die Verteilung des Entmagnetisierungsfelds auf dem Lager ist ungleichmäßig, und die Richtung des Restmagnetismus ist auch zufällig, also beim Entmagnetisieren werden immer einige Restmagnete in dem Teil sein, wo das Entmagnetisierungsfeld am wenigsten spielt, was nachteilige Faktoren bildet. Aus den Wahrscheinlichkeitsverteilungskennlinien ist ersichtlich, dass dieser nachteilige Faktor im gleichen Verhältnis zur Anzahl der Entmagnetisierungen abnimmt, das heißt, wenn die nachteiligen Faktoren bei der ersten Entmagnetisierung 25 Prozent ausmachen, nur 6 Prozent bei der zweiten Entmagnetisierung und nur noch 0,4 Prozent bleiben bei der dritten Entmagnetisierung übrig. Aus diesem Grund ist es notwendig, viele Male zu entmagnetisieren, aber achten Sie darauf, das Lager nicht von Anfang bis Ende im gleichen Zustand zu halten.

● Warum uns wählen

◆ Quick email response within 1 to 6 hours.

◆ Provide free samples and technical drawings.

◆ Complete quality control system and after-sales service.

◆ Accept clients' customized bearings and provide OEM service.

◆ With good quality and competitive price, bearings are exported to more than 35 countries.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonNTN-Rollenlager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

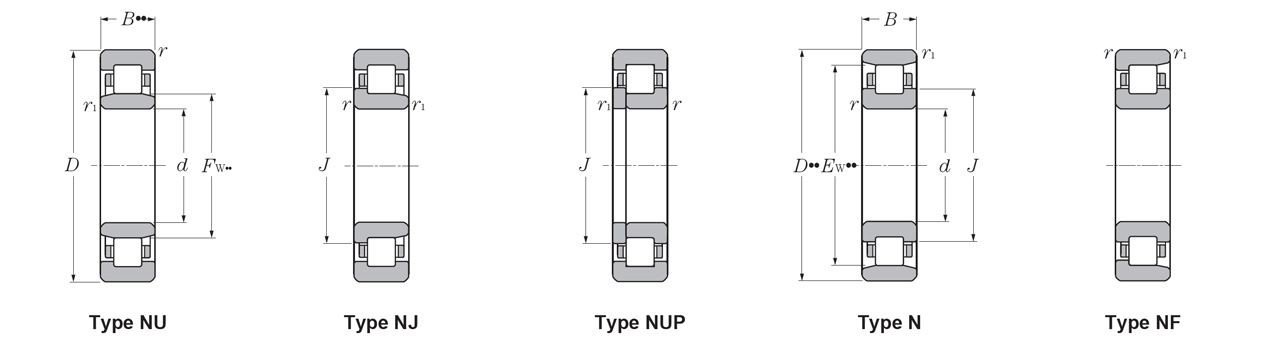

ntn bearing types

Lagernummern					Grenzabmessungen					Grundlastwerte				Geschwindigkeiten begrenzen		Maße			Abutment- und Verrundungsabmessungen										Masse (ca.)
Lagernummern					Grenzabmessungen					dynamisch	statisch	dynamisch	statisch	Geschwindigkeiten begrenzen		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg	kg
Art	Art	Art	Art	Art	mm	mm	mm	mm	mm	kN	kN	kgf	kgf	U/min	U/min				da	db	Gleichstrom	dd	de	Da	Db		ras	r1as	Geben Sie NU ein	Typ N
NU	NJ	NUP	N	NF	d	D	B	rs min	r1s min	Kr	Kor	Kr	Kor	Fett	Öl	Fw	Ew	J	Mindest	Mindest	max	Mindest	Mindest	max	max	Mindest	max	max	Geben Sie NU ein	Typ N
NU204E	NJ	NUP	N	―	20	47	14	1	0.6	25.7	22.6	2,620	2,310	15,000	18,000	26.5	―	29.5	24	―	26	29	32	42	―	―	1	0.6	0.122	―
NU2204E	NJ	NUP	N	―		47	18	1	0.6	30.5	28.3	3,100	2,890	14,000	16,000	26.5	―	29.5	24	―	26	29	32	42	―	―	1	0.6	0.158	―
NU304E	NJ	NUP	N	―		52	15	1.1	0.6	31.5	26.9	3,200	2,740	13,000	15,000	27.5	―	31.1	24	―	27	30	33	45.5	―	―	1	0.6	0.176	―
NU2304E	NJ	NUP	N	―		52	21	1.1	0.6	42.0	39.0	4,300	3,950	12,000	14,000	27.5	―	31.1	24	―	27	30	33	45.5	―	―	1	0.6	0.242	―
NU1005	NJ	NUP	N	―	25	47	12	0.6	0.3	15.1	14.1	1,540	1,430	16,000	19,000	30.5	41.5	32.7	27	29	30	32	33	43	45	42.5	0.6	0.3	0.092	0.091
NU205E	NJ	NUP	N	―		52	15	1	0.6	29.3	27.7	2,990	2,830	13,000	15,000	31.5	―	34.5	29	―	31	34	37	47	―	―	1	0.6	0.151	―
NU2205E	NJ	NUP	N	―		52	18	1	0.6	35.0	34.5	3,550	3,550	11,000	13,000	31.5	―	34.5	29	―	31	34	37	47	―	―	1	0.6	0.186	―
NU305E	NJ	NUP	N	―		62	17	1.1	1.1	41.5	37.5	4,250	3,800	11,000	13,000	34	―	38	31.5	―	33	37	40	55.5	―	―	1	1	0.275	―
NU2305E	NJ	NUP	N	―		62	24	1.1	1.1	57.0	56.0	5,800	5,700	9,700	11,000	34	―	38	31.5	―	33	37	40	55.5	―	―	1	1	0.386	―
NU405	NJ	NUP	N	NF		80	21	1.5	1.5	46.5	40.0	4,750	4,050	8,500	10,000	38.8	62.8	43.6	33	33	38	41	46	72	72	64	1.5	1.5	0.55	0.536
NU1006	NJ	NUP	N	―	30	55	13	1	0.6	19.7	19.6	2,000	2,000	14,000	16,000	36.5	48.5	38.9	34	35	35	38	39.5	50	51	49.5	1	0.6	0.13	0.128
NU206E	NJ	NUP	N	―		62	16	1	0.6	39.0	37.5	4,000	3,800	11,000	13,000	37.5	―	41.1	34	―	37	40	44	57	―	―	1	0.6	0.226	―
NU2206E	NJ	NUP	N	―		62	20	1	0.6	49.0	50.0	5,000	5,100	9,700	11,000	37.5	―	41.1	34	―	37	40	44	57	―	―	1	0.6	0.297	―
NU306E	NJ	NUP	N	―		72	19	1.1	1.1	53.0	50.0	5,400	5,100	9,300	11,000	40.5	―	44.9	36.5	―	40	44	48	65.5	―	―	1	1	0.398	―
NU2306E	NJ	NUP	N	―		72	27	1.1	1.1	74.5	77.5	7,600	7,900	8,300	9,700	40.5	―	44.9	36.5	―	40	44	48	65.5	―	―	1	1	0.58	―
NU406	NJ	NUP	N	NF		90	23	1.5	1.5	62.5	55.0	6,400	5,600	7,300	8,500	45	73	50.5	38	38	44	47	52	82	82	74	1.5	1.5	0.751	0.732
NU1007	NJ	NUP	N	―	35	62	14	1	0.6	22.6	23.2	2,310	2,360	12,000	15,000	42	55	44.6	39	40	41	44	45	57	58	56	1	0.6	0.179	0.176
NU207E	NJ	NUP	N	―		72	17	1.1	0.6	50.5	50.0	5,150	5,100	9,500	11,000	44	―	48	39	―	43	46	50	65.5	―	―	1	0.6	0.327	―
NU2207E	NJ	NUP	N	―		72	23	1.1	0.6	61.5	65.5	6,300	6,650	8,500	10,000	44	―	48	39	―	43	46	50	65.5	―	―	1	0.6	0.455	―
NU307E	NJ	NUP	N	―		80	21	1.5	1.1	71.0	71.0	7,200	7,200	8,100	9,600	46.2	―	51	41.5	―	45	48	53	72	―	―	1.5	1	0.545	―
NU2307E	NJ	NUP	N	―		80	31	1.5	1.1	99.0	109	10,100	11,100	7,200	8,500	46.2	―	51	41.5	―	45	48	53	72	―	―	1.5	1	0.78	―
NU407	NJ	NUP	N	NF		100	25	1.5	1.5	75.5	69.0	7,700	7,050	6,400	7,500	53	83	59	43	43	52	55	61	92	92	84	1.5	1.5	0.99	0.965
NU1008	NJ	NUP	N	―	40	68	15	1	0.6	27.3	29.0	2,780	2,950	11,000	13,000	47	61	49.8	44	45	46	49	50.5	63	64	62	1	0.6	0.22	0.217
NU208	NJ	NUP	N	NF		80	18	1.1	1.1	43.5	43.0	4,450	4,350	9,400	11,000	50	70	54.2	46.5	46.5	49	52	56	73.5	73.5	72	1	1	0.378	0.37
NU208E	NJ	NUP	―	―		80	18	1.1	1.1	55.5	55.5	5,700	5,650	8,500	10,000	49.5	―	53.9	46.5	―	49	52	56	73.5	―	―	1	1	0.426	―
NU2208	NJ	NUP	N	―		80	23	1.1	1.1	58.0	62.0	5,950	6,300	8,500	10,000	50	70	54.2	46.5	46.5	49	52	56	73.5	73.5	72	1	1	0.49	0.48
NU2208E	NJ	NUP	―	―		80	23	1.1	1.1	72.5	77.5	7,400	7,900	7,600	8,900	49.5	―	53.9	46.5	―	49	52	56	73.5	―	―	1	1	0.552	―
NU308	NJ	NUP	N	NF		90	23	1.5	1.5	58.5	57.0	6,000	5,800	8,000	9,400	53.5	77.5	58.4	48	48	51	55	60	82	82	80	1.5	1.5	0.658	0.643
NU308E	NJ	NUP	―	―		90	23	1.5	1.5	83.0	81.5	8,500	8,300	7,200	8,500	52	―	57.6	48	―	51	55	60	82	―	―	1.5	1.5	0.754	―
NU2308	NJ	NUP	N	―		90	33	1.5	1.5	82.5	88.0	8,400	8,950	7,000	8,200	53.5	77.5	58.4	48	48	51	55	60	82	82	80	1.5	1.5	0.951	0.932
NU2308E	NJ	NUP	―	―		90	33	1.5	1.5	114	122	11,600	12,500	6,400	7,500	52	―	57.6	48	―	51	55	60	82	―	―	1.5	1.5	1.06	―
NU408	NJ	NUP	N	NF		110	27	2	2	95.5	89.0	9,750	9,100	5,700	6,700	58	92	64.8	49	49	57	60	67	101	101	93	2	2	1.3	1.27
NU1009	NJ	NUP	N	―	45	75	16	1	0.6	31.0	34.0	3,200	3,450	9,900	12,000	52.5	67.5	55.5	49	50	52	54	56	70	71	68.5	1	0.6	0.28	0.276
NU209	NJ	NUP	N	NF		85	19	1.1	1.1	46.0	47.0	4,700	4,800	8,400	9,900	55	75	59	51.5	51.5	54	57	61	78.5	78.5	77	1	1	0.432	0.423
NU209E	NJ	NUP	―	―		85	19	1.1	1.1	63.0	66.5	6,450	6,800	7,600	9,000	54.5	―	58.9	51.5	―	54	57	61	78.5	―	―	1	1	0.495	―
NU2209	NJ	NUP	N	―		85	23	1.1	1.1	61.5	68.0	6,250	6,900	7,600	9,000	55	75	59	51.5	51.5	54	57	61	78.5	78.5	77	1	1	0.53	0.52
NU2209E	NJ	NUP	―	―		85	23	1.1	1.1	76.0	84.5	7,750	8,600	6,800	8,000	54.5	―	58.9	51.5	―	54	57	61	78.5	―	―	1	1	0.6	―
NU309	NJ	NUP	N	NF		100	25	1.5	1.5	74.0	71.0	7,550	7,250	7,200	8,400	58.5	86.5	64	53	53	57	60	66	92	92	89	1.5	1.5	0.877	0.857
NU309E	NJ	NUP	―	―		100	25	1.5	1.5	97.5	98.5	9,950	10,000	6,500	7,600	58.5	―	64.5	53	―	57	60	66	92	―	―	1.5	1.5	0.996	―
NU2309	NJ	NUP	N	―		100	36	1.5	1.5	99.0	104	10,100	10,600	6,300	7,400	58.5	86.5	64	53	53	57	60	66	92	92	89	1.5	1.5	1.27	1.24
NU2309E	NJ	NUP	―	―		100	36	1.5	1.5	137	153	14,000	15,600	5,700	6,800	58.5	―	64.5	53	―	57	60	66	92	―	―	1.5	1.5	1.41	―
NU409	NJ	NUP	N	NF		120	29	2	2	107	102	10,900	10,400	5,100	6,000	64.5	100.5	71.8	54	54	63	66	74	111	111	102	2	2	1.62	1.58
NU1010	NJ	NUP	N	―	50	80	16	1	0.6	32.0	36.0	3,300	3,700	8,900	11,000	57.5	72.5	60.5	54	55	57	59	61	75	76	73.5	1	0.6	0.295	0.291
NU210	NJ	NUP	N	NF		90	20	1.1	1.1	48.0	51.0	4,900	5,200	7,600	9,000	60.4	80.4	64.6	56.5	56.5	58	62	67	83.5	83.5	83	1	1	0.47	0.46
NU210E	NJ	NUP	―	―		90	20	1.1	1.1	66.0	72.0	6,750	7,350	6,900	8,100	59.5	―	63.9	56.5	―	58	62	67	83.5	―	―	1	1	0.54	―
NU2210	NJ	NUP	N	―		90	23	1.1	1.1	64.0	73.5	6,550	7,500	6,900	8,100	60.4	80.4	64.6	56.5	56.5	58	62	67	83.5	83.5	83	1	1	0.571	0.56
NU2210E	NJ	NUP	―	―		90	23	1.1	1.1	79.5	91.5	8,100	9,350	6,200	7,300	59.5	―	63.9	56.5	―	58	62	67	83.5	―	―	1	1	0.652	―
NU310	NJ	NUP	N	NF		110	27	2	2	87.0	86.0	8,850	8,800	6,500	7,700	65	95	71	59	59	63	67	73	101	101	98	2	2	1.14	1.11
NU310E	NJ	NUP	―	―		110	27	2	2	110	113	11,200	11,500	5,900	6,900	65	―	71.4	59	―	63	67	73	101	―	―	2	2	1.3	―
NU2310	NJ	NUP	N	―		110	40	2	2	121	131	12,300	13,400	5,700	6,700	65	95	71	59	59	63	67	73	101	101	98	2	2	1.7	1.67
NU2310E	NJ	NUP	―	―		110	40	2	2	163	187	16,600	19,000	5,200	6,100	65	―	71.4	59	―	63	67	73	101	―	―	2	2	1.9	―
NU410	NJ	NUP	N	NF		130	31	2.1	2.1	129	124	13,200	12,600	4,700	5,500	70.8	110.8	78.8	61	61	69	73	81	119	119	112	2	2	2.02	1.97

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
