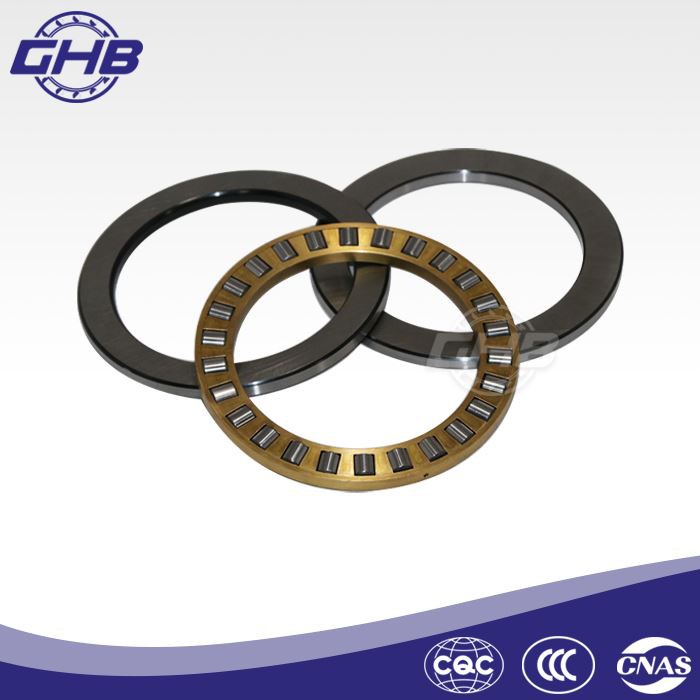

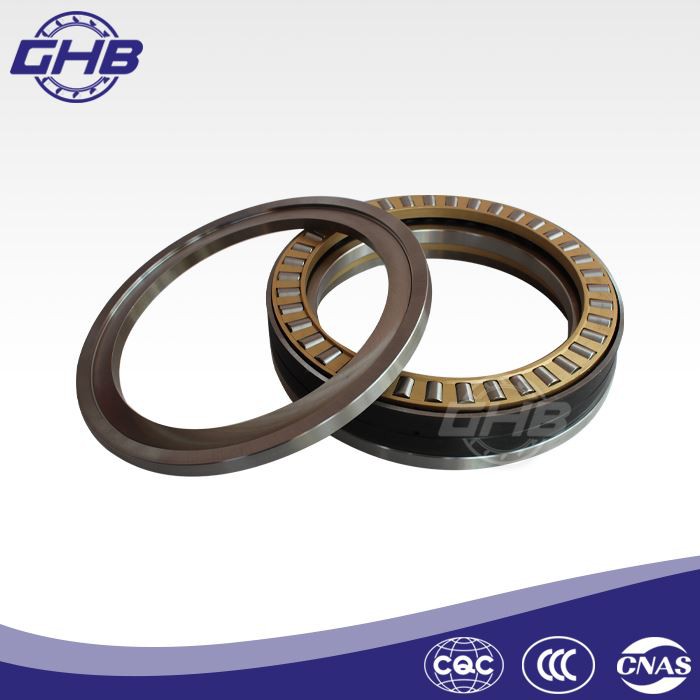

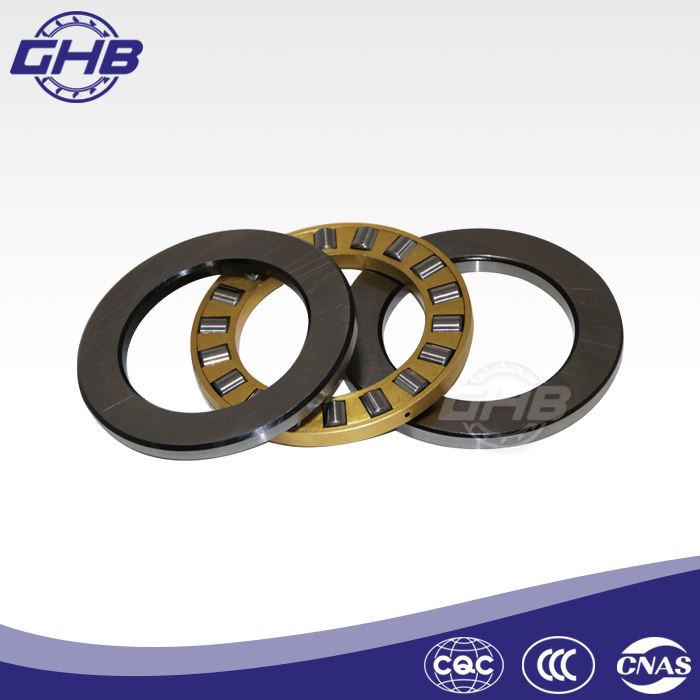

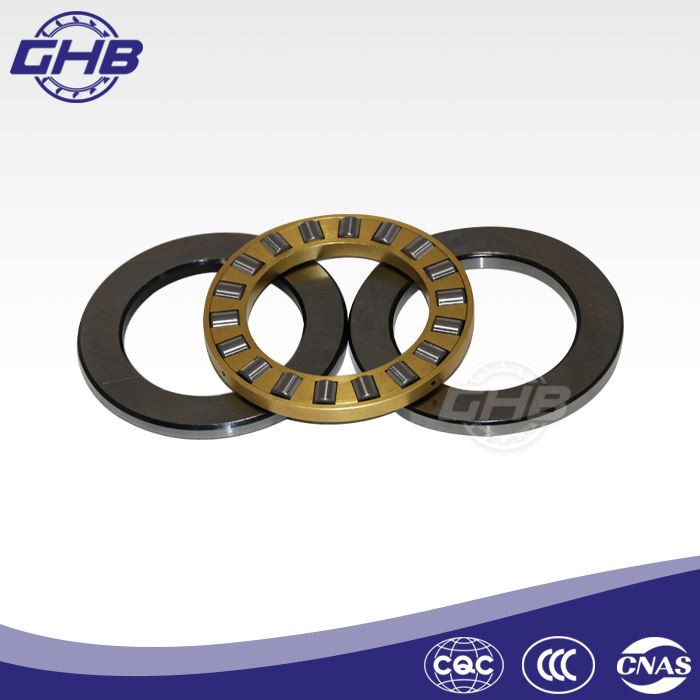

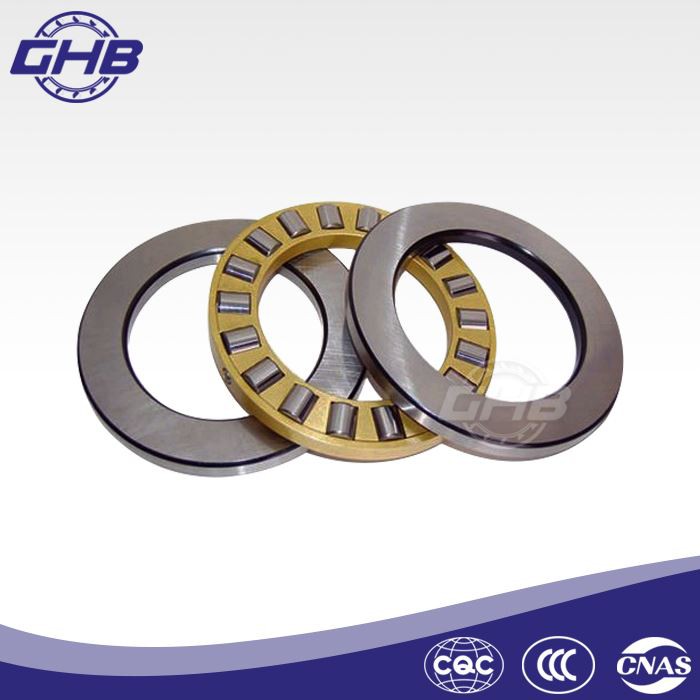

Axiale Zylinderrollenlager

Material: Chromstahl
Genauigkeit: P0, P6, P5, P4
Arbeitstemperaturbereich: -20 Grad 120 Grad
Käfigmaterial: Messing, PA66
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Paket: Rohrpaket, Einzelkarton
Kostenlose Muster und technische Zeichnung: Verfügbar
Boundary dimensions standard: GB/T 4663—2017
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Axial-Zylinderrollenlagerbesteht aus einer Wellenscheibe, einer Sitzscheibe, einer Käfigrolle und einer Rollenbaugruppe und ist ein zerlegbares Lager. Lager können stärkeren axialen Belastungen standhalten, jedoch nicht radialen Belastungen. Das zylindrische Axiallager wird für die Konfiguration von Lagern mit hoher axialer Belastung verwendet, es wird nicht leicht durch die Stoßbelastung beeinträchtigt, mit starker Steifigkeit und geringem axialem Einbauraum dürfen die Achse der Welle und des Gehäuses während der Installation nicht geneigt werden , und die Welle und das Lager sind während des Gebrauchs nicht erlaubt. Der Sitz weist keine Winkelabweichung und Exzentrizität auf. Es ist für niedrige Drehzahlen geeignet und wird hauptsächlich in schweren Baumaschinen wie Bohrinseln eingesetzt. Lager dürfen nur Käfige und Rollen ohne Wellen- und Sitzscheiben verwenden.Axial-Zylinderrollenlagerkann in beide Richtungen der Welle installiert werden, und es ist sehr praktisch, ein Distanzstück zu den Wellen-, Lauf- und Käfigrollenkomponenten des Freilauflagers hinzuzufügen.

Lager werden häufig in Bohrinseln, Kränen, Pumpen, Zentrifugen, Hebern, Untersetzungsgetrieben usw. verwendet.

● Lagerserie

Die Arten der Lager umfassen die Serien 811, 812, 893 und 894.

● Produktionsdetails

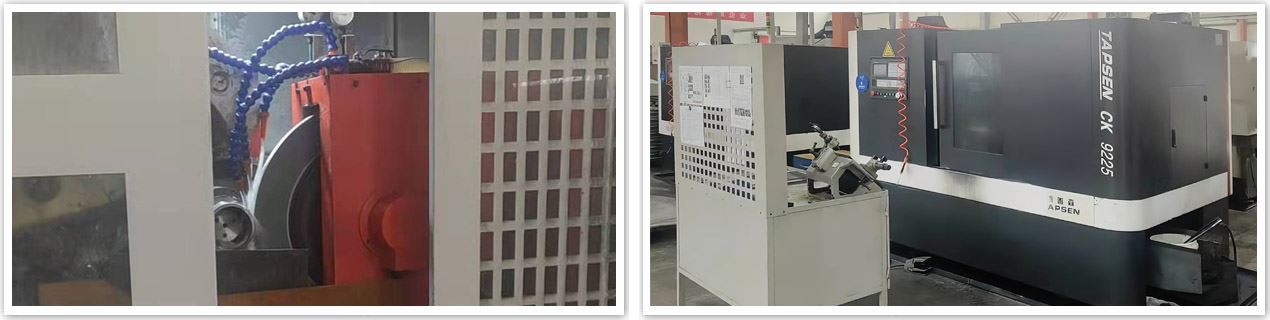

◆ Centerless grinding principle

Die Walze wird durch zwei rotierende Gußeisen-Schleifwalzen unterschiedlicher Größe und eine obere Platte begrenzt, wobei eine geeignete Menge an Schleifmittel hinzugefügt wird und unter dem zum Schleifen durch die Platte erforderlichen Druck gemahlen wird. Durch die unterschiedlichen Durchmesser der mit gleicher Winkelgeschwindigkeit rotierenden Schleifrollen und die unterschiedlichen Umfangsgeschwindigkeiten ihrer Außendurchmesser kommt es zu einem Relativgleiten zwischen Werkstück und Schleifrolle. Aufgrund der Reibungswirkung treibt die Schleifrolle das Werkstück zu einer Rotation um die eigene Achse an. Andererseits hat die kleine Mahlwalze eine Konizität von 30 und eine Winkeleinstellung in vertikaler und horizontaler Position, so dass sich die Walze entlang der Achsrichtung bewegt, die durch die Oberfläche der Mahlwalze geführt wird. Die feinen Schleifpartikel im Schleifmittel schneiden und drücken die Oberfläche des Werkstücks unter Druck zusammen, wodurch eine sehr dünne Metallschicht von der Oberfläche des Werkstücks geschnitten wird. Gleichzeitig glättet das chemische Ätzen die Werkstückoberfläche und reduziert die Rauheit.

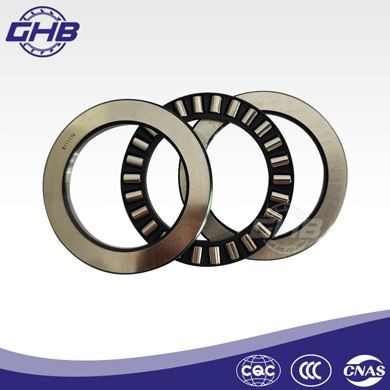

81105 bearing

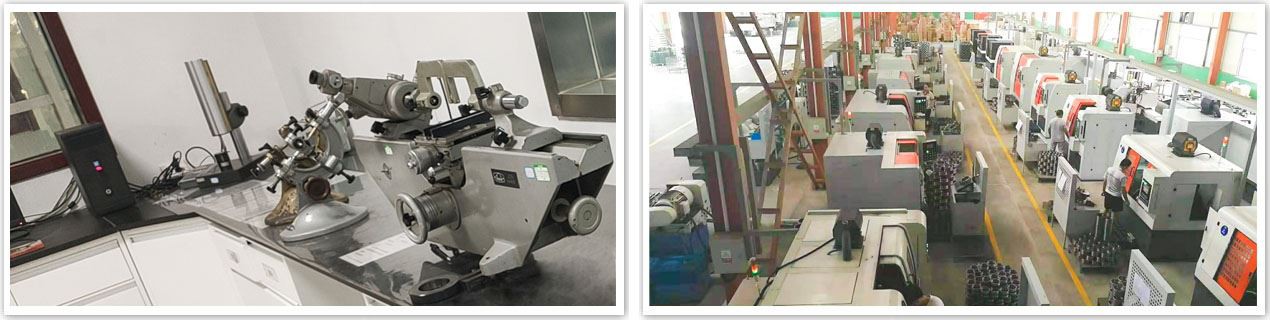

◆ Device usage management

Entsprechend den technologischen Merkmalen der Lagerproduktion und der erforderlichen Ausrüstung sollte das Unternehmen rational arrangieren und koordinieren. Je nach Leistung, Belastbarkeit und technischen Eigenschaften der Ausrüstung organisiert das Unternehmen die Produktion, rüstet qualifizierte Bediener aus und formuliert und implementiert eine Reihe von Regeln und Vorschriften für die Verwendung und Wartung der Ausrüstung. Das Unternehmen muss sicherstellen, dass die Ausrüstung eine objektive Umgebung für die volle Leistung hat, einschließlich notwendiger Schutzmaßnahmen und Maßnahmen zur Verhinderung von Feuchtigkeit, Korrosion und Staub. Auf diesen Rahmenbedingungen basieren der Einsatz und die Verwaltung der Geräte. Während des gesamten Prozesses von der Installation und Inbetriebnahme der Ausrüstung über den normalen Gebrauch bis zur Beendigung der Produktion der Ausrüstung reduziert das Unternehmen die Abnutzung der Ausrüstung durch Organisation, Management, Überwachung und eine Reihe notwendiger Maßnahmen, wodurch die Ausrüstung ihre gebührende Präzision und Genauigkeit beibehalten kann Leistung, damit das Gerät normal funktioniert und die besten wirtschaftlichen Ergebnisse erzielt werden.

buy bearings

● Lager reinigen

Um die während des Herstellungsprozesses des Lagers auf dem Lager adsorbierten Verunreinigungen zu entfernen und die Sauberkeit zu verbessern, was der Durchführung des -Rostschutzverfahrens förderlich ist.

Häufig verwendete Reinigungsmittel zum Reinigen von Wälzlagern sind: Reinigungsmittel auf Öl--Basis (Kerosin, Benzin), Reinigungsmittel auf Wasser--Basis (alkalische wässrige Lösung). Als Reinigungsmittel sollte Kerosin dem Standard GB/T253-1989 entsprechen. Da Benzin brennbar und explosiv ist, wird 120 Benzin nur in Sonderfällen als Reinigungsmittel verwendet. Bei der Auswahl eines Reinigungsmittels auf Wasserbasis als Reinigungsmittel sollten seine technischen Indikatoren die Anforderungen der Norm JB/T4323.1-1999 erfüllen.

Häufig verwendete Methoden zur Lagerreinigung sind: mechanische Spritzreinigung, Ultraschallreinigung, manuelle Reinigung usw.

● Standard

◆ ISO 104 Rolling bearings - Thrust bearings - Boundary dimensions, general plan

◆ ISO 199 Rolling bearings - Thrust bearings – Tolerances

◆ ISO 76 Rolling bearings. Static load rating

◆ ISO 281 Rolling bearings. Dynamic load ratings and rating life

◆ ISO 582 Rolling bearings - Chamfer dimensions - Maximum values

◆ ISO 1132-2 Rolling bearings - Tolerances - Part 2: Measuring and gauging principles and methods

◆ ISO 2768-1 General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications

◆ GB/T 4661 Rolling bearings. Cylindrical rollers

◆ JB/T 7048 Rolling bearing parts-plastic cage-specifications

◆ GB/T 4423 Cooper and cooper-alloy cold drawn rod and bar

◆ GB/T 18254 High- carbon chrome bearing steel

● Warum uns wählen

◆ Quick email response within 1 to 6 hours.

◆ Provide free samples and technical drawings.

◆ Complete quality control system and after-sales service.

◆ Accept clients' customized bearings and provide OEM service.

◆ With good quality and competitive price, bearings are exported to more than 35 countries.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonAxial-Zylinderrollenlager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

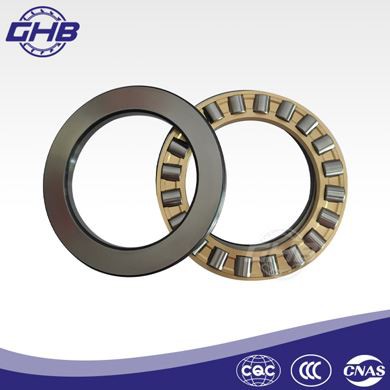

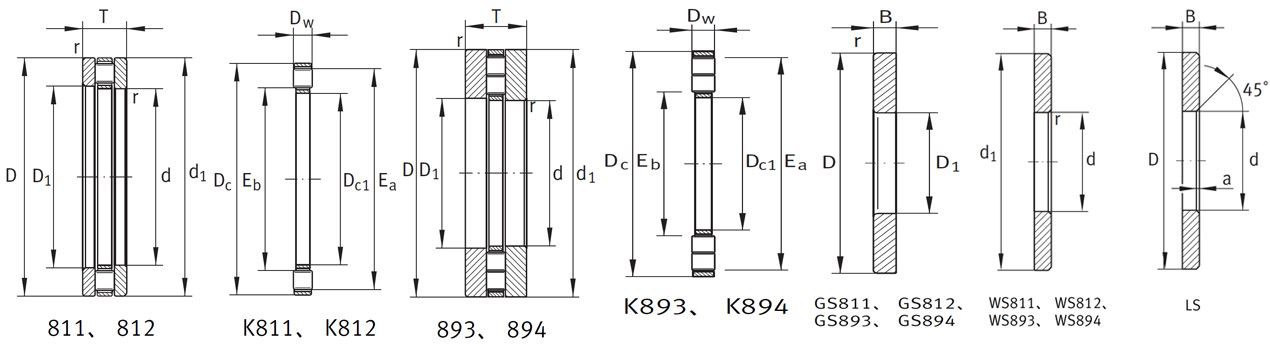

cylindrical thrust bearing

Lagerbezeichnung				Masse	K	Masse	GS	WS	LS	Masse	Abmessungen (mm)										Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit
				m		m				m	DC1	D1	Gleichstrom	d1	T	Dw	B	a, r	Es	Ea	Ca	Coa	Cua	nG	nB
				≈kg		≈kg				≈kg	d		D					Mindest.			N	N	N	min–1	min–1
81102-TV	–	–	–	0.024	K81102-TV	0.006	GS81102	WS81102	LS1528	0.008	15	16	28	28	9	3.5	2.75	0.3	16	27	14 400	28 500	4 000	13 600	6 300
81103-TV	–	–	–	0.027	K81103-TV	0.009	GS81103	WS81103	LS1730	0.009	17	18	30	30	9	3.5	2.75	0.3	18	29	15 900	33 500	4 650	12 400	5 400
81104-TV	–	–	–	0.037	K81104-TV	0.013	GS81104	WS81104	LS2035	0.012	20	21	35	35	10	4.5	2.75	0.3	21	34	24 900	53 000	7 300	10 500	4 300
81105-TV	–	–	–	0.053	K81105-TV	0.015	GS81105	WS81105	LS2542	0.019	25	26	42	42	11	5	3	0.6	26	41	33 500	76 000	7 100	8 600	3 500
81106-TV	–	–	–	0.057	K81106-TV	0.017	GS81106	WS81106	LS3047	0.02	30	32	47	47	11	5	3	0.6	31	46	35 500	86 000	8 000	7500	3 050
–	81206-TV	–	–	0.123	K81206-TV	0.033	GS81206	WS81206	–	0.045	30	32	52	52	16	7.5	4.25	0.6	31	50	64 000	141 000	14 100	7 100	2 650
–	–	89306-TV	–	0.24	K89306-TV	0.04	GS89306	WS89306	–	0.095	30	32	60	60	18	5.5	6.25	1	33	59	69 000	197 000	18 900	6400	2 600
81107-TV	–	–	–	0.073	K81107-TV	0.019	GS81107	WS81107	LS3552	0.027	35	37	52	52	12	5	3.5	0.6	36	51	39 000	101 000	9 500	6 600	2 600
–	81207-TV	–	–	0.195	K81207-TV	0.043	GS81207	WS81207	–	0.076	35	37	62	62	18	7.5	5.25	1	39	58	80 000	199 000	20 000	5900	2 320
–	–	89307-TV	–	0.34	K89307-TV	0.053	GS89307	WS89307	–	0.134	35	37	68	68	20	6	7	1	38	67	80 000	237 000	23 200	5 600	2 390
81108-TV	–	–	–	0.105	K81108-TV	0.031	GS81108	WS81108	LS4060	0.037	40	42	60	60	13	6	3.5	0.6	42	58	56 000	148 000	14 500	5800	2 190
–	81208-TV	–	–	0.249	K81208-TV	0.081	GS81208	WS81208	–	0.084	40	42	68	68	19	9	5	1	43	66	107 000	265 000	23 300	5 200	1 860
–	–	89308-TV	–	0.484	K89308-TV	0.098	GS89308	WS89308	–	0.193	40	42	78	78	22	7	7.5	1	44	77	122 000	385 000	39 000	4800	1 780
81109-TV	–	–	–	0.13	K81109-TV	0.035	GS81109	WS81109	LS4565	0.047	45	47	65	65	14	6	4	0.6	47	63	59 000	163 000	16 000	5 300	1 970
–	81209-TV	–	–	0.287	K81209-TV	0.085	GS81209	WS81209	–	0.101	45	47	73	73	20	9	5.5	1	48	70	105 000	265 000	23 300	4850	1 820
–	–	89309-TV	–	0.615	K89309-TV	0.121	GS89309	WS89309	–	0.247	45	47	85	85	24	7.5	8.25	1	49	83	139 000	445 000	44 500	4 400	1 620
81110-TV	–	–	–	0.14	K81110-TV	0.038	GS81110	WS81110	LS5070	0.051	50	52	70	70	14	6	4	0.6	52	68	61 000	177 000	17 400	4800	1 810
–	81210-TV	–	–	0.356	K81210-TV	0.098	GS81210	WS81210	–	0.129	50	52	78	78	22	9	6.5	1	53	75	117 000	315 000	27 500	4 450	1 550
–	–	89310-TV	–	0.887	K89310-TV	0.175	GS89310	WS89310	–	0.356	50	52	95	95	27	8	9.5	1.1	56	92	167 000	560 000	58 000	3950	1 460
81111-TV	–	–	–	0.218	K81111-TV	0.045	GS81111	WS81111	LS5578	0.082	55	57	78	78	16	6	5	0.6	57	77	90 000	300 000	31 000	4 300	1 330
–	81211-TV	–	–	0.568	K81211-TV	0.166	GS81211	WS81211	–	0.201	55	57	90	90	25	11	7	1	59	85	154 000	405 000	38 500	4000	1 510
–	–	89311-TV	–	1.18	K89311-TV	0.195	GS89311	WS89311	–	0.485	55	57	105	105	30	9	10.5	1.1	61	103	184 000	600 000	52 000	3 600	1 490
81112-TV	–	–	–	0.266	K81112-TV	0.082	GS81112	WS81112	LS6085	0.092	60	62	85	85	17	7.5	4.75	1	62	82	103 000	315 000	32 000	4000	1 360
–	81212-TV	–	–	0.642	K81212-TV	0.176	GS81212	WS81212	–	0.233	60	62	95	95	26	11	7.5	1	64	91	172 000	480 000	45 500	3 700	1 300
–	–	89312-TV	–	1.26	K89312-TV	0.21	GS89312	WS89312	–	0.517	60	62	110	110	30	9	10.5	1.1	66	108	196 000	670 000	58 000	3350	1 350
–	–	–	89412-TV	2.818	K89412-TV	0.538	GS89412	WS89412	–	1.115	60	62	130	130	42	14	14	1.5	65	126	390 000	1 220 000	121 000	3 000	1 080
81113-TV	–	–	–	0.31	K81113-TV	0.09	GS81113	WS81113	LS6590	0.11	65	67	90	90	18	7.5	5.25	1	67	87	107 000	340 000	34 000	3700	1 260
–	81213-TV	–	–	0.721	K81213-TV	0.185	GS81213	WS81213	–	0.268	65	67	100	100	27	11	8	1	69	96	177 000	500 000	48 000	3450	1 240
–	–	89313-TV	–	1.33	K89313-TV	0.21	GS89313	WS89313	–	0.535	65	67	115	115	30	9	10.5	1.1	71	113	194 000	670 000	58 000	3200	1 330
–	–	–	89413-TV	3.52	K89413-TV	0.72	GS89413	WS89413	–	1.4	65	68	140	140	45	15	15	2	70	135	445 000	1 410 000	139 000	2800	1 000
81114-TV	–	–	–	0.332	K81114-TV	0.092	GS81114	WS81114	LS7095	0.12	70	72	95	95	18	7.5	5.25	1	72	92	111 000	365 000	36 500	3500	1 170
–	81214-TV	–	–	0.768	K81214-TV	0.212	GS81214	WS81214	–	0.278	70	72	105	105	27	11	8	1	74	102	187 000	550 000	53 000	3250	1 130
–	–	89314-TV	–	1.82	K89314-TV	0.29	GS89314	WS89314	–	0.8	70	72	125	125	34	10	12	1.1	76	123	239 000	830 000	74 000	2950	1 200
–	–	–	89414-TV	4.18	K89414-TV	0.76	GS89414	WS89414	–	1.73	70	73	150	150	48	16	16	2	76	147	475 000	1 500 000	148 000	2650	1 000
81115-TV	–	–	–	0.393	K81115-TV	0.096	GS81115	WS81115	LS75100	0.136	75	77	100	100	19	7.5	5.75	1	78	97	107 000	350 000	35 500	3300	1 190
–	81215-TV	–	–	0.8	K81215-TV	0.195	GS81215	WS81215	–	0.293	75	77	110	110	27	11	8	1	79	106	172 000	500 000	48 000	3100	1 210
–	–	89315-TV	–	2.23	K89315-TV	0.375	GS89315	WS89315	–	0.97	75	77	135	135	36	11	12.5	1.5	81	132	285 000	1 010 000	92 000	2750	1 080
–	–	–	89415-M	5.96	K89415-M	1.78	GS89415	WS89415	–	2.09	75	78	160	160	51	17	17	2	82	156	500 000	1 580 000	150 000	2400	1 000
81116-TV	–	–	–	0.4	K81116-TV	0.095	GS81116	WS81116	LS80105	0.144	80	82	105	105	19	7.5	5.75	1	83	102	106 000	350 000	35 500	3100	1 170
–	81216-TV	–	–	0.9	K81216-TV	0.234	GS81216	WS81216	–	0.333	80	82	115	115	28	11	8.5	1	84	112	201 000	630 000	60 000	2900	990
–	–	89316-TV	–	2.37	K89316-TV	0.42	GS89316	WS89316	–	1.02	80	82	140	140	36	11	12.5	1.5	86	137	305 000	1 110 000	100 000	2600	990
–	–	–	89416-M	7.04	K89416-M	2.04	GS89416	WS89416	–	2.5	80	83	170	170	54	18	18	2.1	88	165	560 000	1 770 000	169 000	2260	950
81117-TV	–	–	–	0.42	K81117-TV	0.118	GS81117	WS81117	LS85110	0.151	85	87	110	110	19	7.5	5.75	1	87	108	112 000	385 000	39 000	2950	1 070
–	81217-TV	–	–	1.26	K81217-TV	0.28	GS81217	WS81217	–	0.49	85	88	125	125	31	12	9.5	1	90	119	217 000	660 000	64 000	2750	1 060
–	–	89317-M	–	3.39	K89317-M	0.93	GS89317	WS89317	–	1.23	85	88	150	150	39	12	13.5	1.5	93	146	325 000	1 140 000	104 000	2400	1 030
–	–	–	89417-M	8.65	K89417-M	2.71	GS89417	WS89417	–	2.97	85	88	180	180	58	19	19.5	2.1	93	175	620 000	1 980 000	188 000	2130	900
81118-TV	–	–	–	0.62	K81118-TV	0.15	GS81118	WS81118	LS90120	0.225	90	92	120	120	22	9	6.5	1	93	117	141 000	465 000	40 000	2750	1 070
–	81218-TV	–	–	1.77	K81218-TV	0.54	GS81218	WS81218	–	0.614	90	93	135	135	35	14	10.5	1.1	95	129	290 000	890 000	88 000	2550	910
–	–	89318-M	–	3.63	K89318-M	0.97	GS89318	WS89318	–	1.33	90	93	155	155	39	12	13.5	1.5	98	151	335 000	1 200 000	108 000	2310	980
–	–	–	89418-M	9.94	K89418-M	3.04	GS89418	WS89418	–	3.45	90	93	190	190	60	20	20	2.1	99	185	680 000	2 200 000	207 000	2010	850

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
