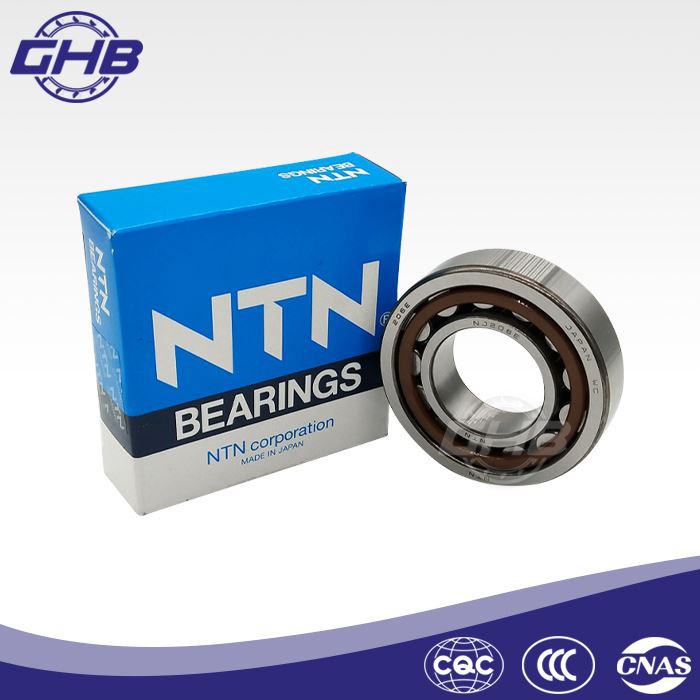

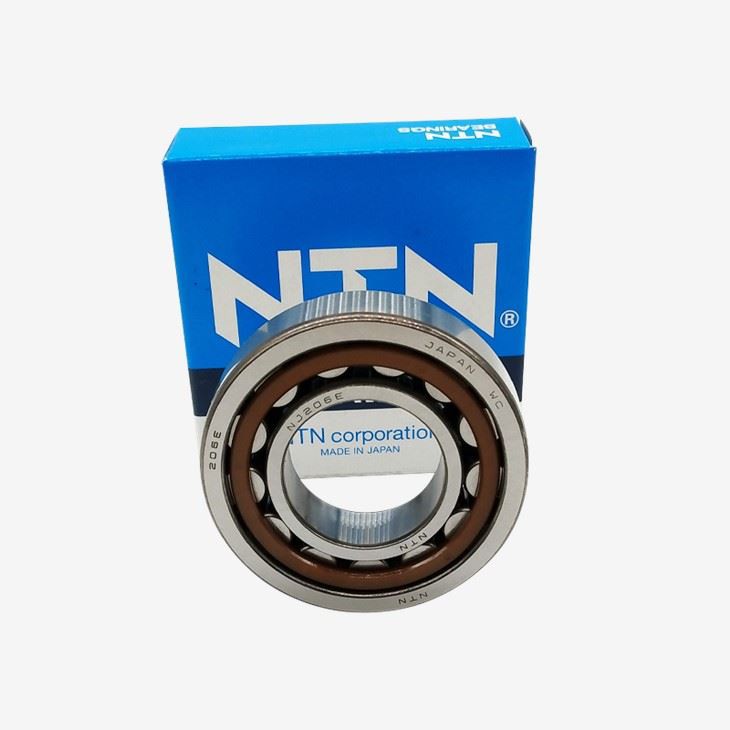

Rolamentos de rolo NTN

Name: Rolamentos de rolo NTN
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 168937387

Material: Aço cromado (GCr15)
Marca: NTN
Precisão: P0, P6, P5, P4, P2
Liberação radial: C0, C3, C2, C4
Vibração: V, V1, V2, V3
Característica: Alta precisão, baixo ruído, longa vida útil
Padrão de dimensões de limite: GB/T 283-1994
Amostras gratuitas e desenho técnico: Disponível
Certificado: ISO9001:2015

Enviar inquérito Converse agora

Baixar

Descrição

●Introdução

Rolamentos de rolo NTNsão produzidos pela NTN Corporation. Fundada em 1918, a NTN Corporation está sediada em Osaka, Japão. Possui 11 fábricas no Japão e mais de 20 fábricas de produção no exterior. É um renomado fabricante de máquinas de precisão abrangente, fornecendo vários tipos de produtos de máquinas, principalmente rolamentos, principalmente engajados na produção e venda de rolamentos e máquinas de precisão articular universal de velocidade constante. Com tecnologia avançada de usinagem de precisão e tecnologia proprietária única, os rolamentos da NTN são amplamente utilizados em vários campos. A NTN possui muitas fábricas e muitas unidades de serviço na China, e mantivemos uma boa cooperação com a NTN e podemos distribuirRolamentos de rolo NTN.

Os rolamentos NTN são amplamente utilizados em satélites em órbita, aviação, ferrovias e automóveis, equipamentos de fabricação de papel, equipamentos de escritório, equipamentos industriais e máquinas alimentícias, etc.

●Série de rolamento

Os tipos de rolamentos incluem rolamentos de esferas de ranhura profunda, rolamentos angulares de esferas de contato, rolamentos de esferas auto-alinhados, rolamentos de esferas de impulso, rolamentos de blocos de travesseiro, rolamentos de rolos de agulha, rolamentos de rolos esféricos, rolamentos de rolos afilados, rolamentos cilíndricos e rolos de pista.

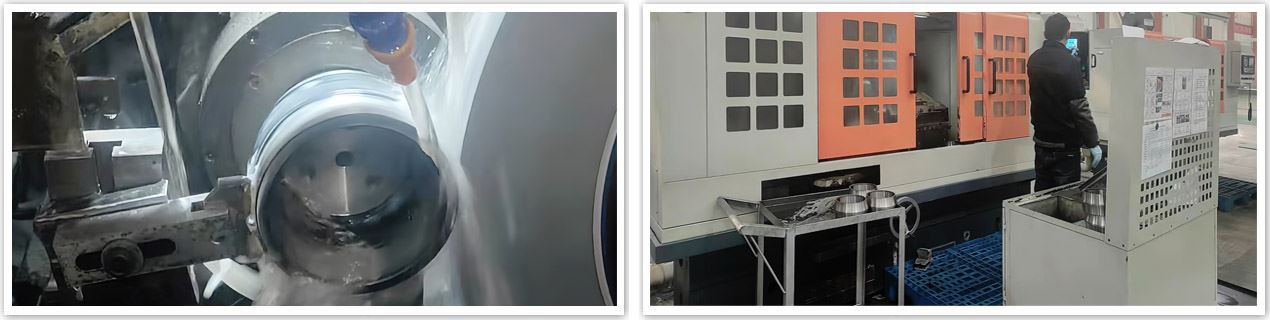

●Detalhes da produção

◗ Processo de forjação de prensagem

Forjar a imprensa é o método de produção de forjar anel adotado por várias empresas de rolamento. As prensas utilizadas são geralmente prensas mecânicas comuns e máquinas de resma de furos inclinadas. Anéis de rolamento são forjados na imprensa. Exceto por alguns pequenos forjados que são diretamente forjados na imprensa, a prensa é geralmente conectada com a máquina de reaming, e a linha de montagem é organizada para uma linha de forjamento de fogo. O espaço em branco antes de reaming é fornecido pela imprensa. Reduz os requisitos para forjar a imprensa, amplia a faixa de tamanho dos forjados que podem ser processados, faz uso pleno das vantagens do processo de rolagem, melhora a eficiência da produção e melhora a precisão dimensional e a qualidade intrínseca dos forjados.

ntn needle bearing

◗ Seleção de espaços em branco do anel de rolamento

O que for selecionado como o branco na produção real deve ser razoavelmente selecionado de acordo com a situação específica. Ao selecionar, considere o tamanho do lote de produção, a forma estrutural e o tamanho da ferrule, a taxa de utilização do material da peça de trabalho e a quantidade de giro, a capacidade de fornecimento do cabelo ruim, a capacidade específica de processamento de giro (método de processamento, precisão de processamento, etc.) e a satisfação dos usuários portadores. Requisitos especiais (como vida, resistência à corrosão, etc.)

ntn 6203 bearing

●Com desmagnetização múltipla

A desmagnetização múltipla refere-se a um método de desmagnetização que repete o mesmo lote de produtos que a sub magnetização. Durante a desmagnetização, a desmagnetização de um magnetismo residual está relacionada à força do campo de desmagnetização no local magnético residual e ao ângulo da direção magnética residual em relação à direção do campo de desmagnetização. Quanto mais perto o ângulo estiver a 90 °, mais fraca a intensidade, menor o efeito de desmagnetização, e a distribuição do campo de desmagnetização no rolamento é desigual, e a direção do magnetismo residual também é aleatória, então em Quando demagnetizar, sempre haverá alguns ímãs residuais na parte em que o campo de desmagnetização desempenha menos, formando fatores adversos. Pelas características de distribuição de probabilidades, pode-se ver que esse fator adverso diminui em igual proporção ao número de demagnetizações, ou seja, se os fatores adversos representam 25% na primeira desmagnetização, apenas 6% para a segunda desmagnetização, e apenas 0,4% ficam na terceira desmagnetização. É por isso que é necessário desmagnetizar muitas vezes, mas tenha cuidado para não manter o rolamento no mesmo estado do início ao fim.

●Por que nos escolher

◗ Resposta rápida de e-mail dentro de 1 a 6 horas.

◗ Fornecer amostras e desenhos técnicos gratuitos.

◗ Sistema completo de controle de qualidade e serviço pós-venda.

◗ Aceite os rolamentos personalizados dos clientes e forneça o serviço OEM.

◗ Com boa qualidade e preço competitivo, os rolamentos são exportados para mais de 35 países.

●Quem somos

Shaanxi Gainhui Heavy Industries Co., Ltd. é um fabricante profissional de rolamentos e distribuidor na China. Equipados com uma grande fábrica profissional, podemos fornecer produtos de rolamento competitivos e serviço de OEM para clientes em todo o mundo. Com alta qualidade, preço competitivo e ótimo serviço pós-venda deRolamentos de rolo NTN, bem-vindo para entrar em contato conosco a tempo.

Porque estamos focados, somos profissionais.

●Métodos de embalagem

Pacote de tubos

Pacote de caixa única

Pacote de paletes

●Métodos de Entrega

Por Express

Por Mar

Por Ar

●Parâmetros Técnicos

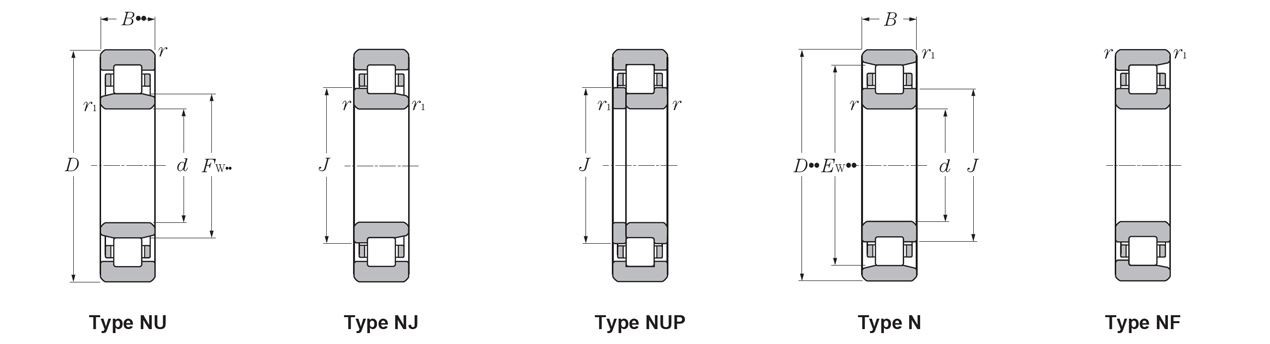

ntn bearing types

Números de rolamento					Dimensões de limite					Classificações básicas de carga				Velocidades limitantes		Dimensões			Dimensões de abutment e filé										Massa (aprox.)
Números de rolamento					Dimensões de limite					dinâmico	estático	dinâmico	estático	Velocidades limitantes		milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	Kg	Kg
tipo	tipo	tipo	tipo	tipo	milímetro	milímetro	milímetro	milímetro	milímetro	Kn	Kn	Kgf	Kgf	RPM	RPM				da	Db	Dc	Dd	de	Da	Db		Ras	r1as	tipo NU	tipo N
NI	NJ	NUP	N	NF	d	D	B	rs min	r1s min	Cr	Cor	Cr	Cor	gordura	óleo	Fw	Ew	J	Min	Min	Max	Min	Min	Max	Max	Min	Max	Max	tipo NU	tipo N
NU204E	NJ	NUP	N	―	20	47	14	1	0.6	25.7	22.6	2,620	2,310	15,000	18,000	26.5	―	29.5	24	―	26	29	32	42	―	―	1	0.6	0.122	―
NU2204E	NJ	NUP	N	―		47	18	1	0.6	30.5	28.3	3,100	2,890	14,000	16,000	26.5	―	29.5	24	―	26	29	32	42	―	―	1	0.6	0.158	―
NU304E	NJ	NUP	N	―		52	15	1.1	0.6	31.5	26.9	3,200	2,740	13,000	15,000	27.5	―	31.1	24	―	27	30	33	45.5	―	―	1	0.6	0.176	―
NU2304E	NJ	NUP	N	―		52	21	1.1	0.6	42.0	39.0	4,300	3,950	12,000	14,000	27.5	―	31.1	24	―	27	30	33	45.5	―	―	1	0.6	0.242	―
NU1005	NJ	NUP	N	―	25	47	12	0.6	0.3	15.1	14.1	1,540	1,430	16,000	19,000	30.5	41.5	32.7	27	29	30	32	33	43	45	42.5	0.6	0.3	0.092	0.091
NU205E	NJ	NUP	N	―		52	15	1	0.6	29.3	27.7	2,990	2,830	13,000	15,000	31.5	―	34.5	29	―	31	34	37	47	―	―	1	0.6	0.151	―
NU2205E	NJ	NUP	N	―		52	18	1	0.6	35.0	34.5	3,550	3,550	11,000	13,000	31.5	―	34.5	29	―	31	34	37	47	―	―	1	0.6	0.186	―
NU305E	NJ	NUP	N	―		62	17	1.1	1.1	41.5	37.5	4,250	3,800	11,000	13,000	34	―	38	31.5	―	33	37	40	55.5	―	―	1	1	0.275	―
NU2305E	NJ	NUP	N	―		62	24	1.1	1.1	57.0	56.0	5,800	5,700	9,700	11,000	34	―	38	31.5	―	33	37	40	55.5	―	―	1	1	0.386	―
NU405	NJ	NUP	N	NF		80	21	1.5	1.5	46.5	40.0	4,750	4,050	8,500	10,000	38.8	62.8	43.6	33	33	38	41	46	72	72	64	1.5	1.5	0.55	0.536
NU1006	NJ	NUP	N	―	30	55	13	1	0.6	19.7	19.6	2,000	2,000	14,000	16,000	36.5	48.5	38.9	34	35	35	38	39.5	50	51	49.5	1	0.6	0.13	0.128
NU206E	NJ	NUP	N	―		62	16	1	0.6	39.0	37.5	4,000	3,800	11,000	13,000	37.5	―	41.1	34	―	37	40	44	57	―	―	1	0.6	0.226	―
NU2206E	NJ	NUP	N	―		62	20	1	0.6	49.0	50.0	5,000	5,100	9,700	11,000	37.5	―	41.1	34	―	37	40	44	57	―	―	1	0.6	0.297	―
NU306E	NJ	NUP	N	―		72	19	1.1	1.1	53.0	50.0	5,400	5,100	9,300	11,000	40.5	―	44.9	36.5	―	40	44	48	65.5	―	―	1	1	0.398	―
NU2306E	NJ	NUP	N	―		72	27	1.1	1.1	74.5	77.5	7,600	7,900	8,300	9,700	40.5	―	44.9	36.5	―	40	44	48	65.5	―	―	1	1	0.58	―
NU406	NJ	NUP	N	NF		90	23	1.5	1.5	62.5	55.0	6,400	5,600	7,300	8,500	45	73	50.5	38	38	44	47	52	82	82	74	1.5	1.5	0.751	0.732
NU1007	NJ	NUP	N	―	35	62	14	1	0.6	22.6	23.2	2,310	2,360	12,000	15,000	42	55	44.6	39	40	41	44	45	57	58	56	1	0.6	0.179	0.176
NU207E	NJ	NUP	N	―		72	17	1.1	0.6	50.5	50.0	5,150	5,100	9,500	11,000	44	―	48	39	―	43	46	50	65.5	―	―	1	0.6	0.327	―
NU2207E	NJ	NUP	N	―		72	23	1.1	0.6	61.5	65.5	6,300	6,650	8,500	10,000	44	―	48	39	―	43	46	50	65.5	―	―	1	0.6	0.455	―
NU307E	NJ	NUP	N	―		80	21	1.5	1.1	71.0	71.0	7,200	7,200	8,100	9,600	46.2	―	51	41.5	―	45	48	53	72	―	―	1.5	1	0.545	―
NU2307E	NJ	NUP	N	―		80	31	1.5	1.1	99.0	109	10,100	11,100	7,200	8,500	46.2	―	51	41.5	―	45	48	53	72	―	―	1.5	1	0.78	―
NU407	NJ	NUP	N	NF		100	25	1.5	1.5	75.5	69.0	7,700	7,050	6,400	7,500	53	83	59	43	43	52	55	61	92	92	84	1.5	1.5	0.99	0.965
NU1008	NJ	NUP	N	―	40	68	15	1	0.6	27.3	29.0	2,780	2,950	11,000	13,000	47	61	49.8	44	45	46	49	50.5	63	64	62	1	0.6	0.22	0.217
NU208	NJ	NUP	N	NF		80	18	1.1	1.1	43.5	43.0	4,450	4,350	9,400	11,000	50	70	54.2	46.5	46.5	49	52	56	73.5	73.5	72	1	1	0.378	0.37
NU208E	NJ	NUP	―	―		80	18	1.1	1.1	55.5	55.5	5,700	5,650	8,500	10,000	49.5	―	53.9	46.5	―	49	52	56	73.5	―	―	1	1	0.426	―
NU2208	NJ	NUP	N	―		80	23	1.1	1.1	58.0	62.0	5,950	6,300	8,500	10,000	50	70	54.2	46.5	46.5	49	52	56	73.5	73.5	72	1	1	0.49	0.48
NU2208E	NJ	NUP	―	―		80	23	1.1	1.1	72.5	77.5	7,400	7,900	7,600	8,900	49.5	―	53.9	46.5	―	49	52	56	73.5	―	―	1	1	0.552	―
NU308	NJ	NUP	N	NF		90	23	1.5	1.5	58.5	57.0	6,000	5,800	8,000	9,400	53.5	77.5	58.4	48	48	51	55	60	82	82	80	1.5	1.5	0.658	0.643
NU308E	NJ	NUP	―	―		90	23	1.5	1.5	83.0	81.5	8,500	8,300	7,200	8,500	52	―	57.6	48	―	51	55	60	82	―	―	1.5	1.5	0.754	―
NU2308	NJ	NUP	N	―		90	33	1.5	1.5	82.5	88.0	8,400	8,950	7,000	8,200	53.5	77.5	58.4	48	48	51	55	60	82	82	80	1.5	1.5	0.951	0.932
NU2308E	NJ	NUP	―	―		90	33	1.5	1.5	114	122	11,600	12,500	6,400	7,500	52	―	57.6	48	―	51	55	60	82	―	―	1.5	1.5	1.06	―
NU408	NJ	NUP	N	NF		110	27	2	2	95.5	89.0	9,750	9,100	5,700	6,700	58	92	64.8	49	49	57	60	67	101	101	93	2	2	1.3	1.27
NU1009	NJ	NUP	N	―	45	75	16	1	0.6	31.0	34.0	3,200	3,450	9,900	12,000	52.5	67.5	55.5	49	50	52	54	56	70	71	68.5	1	0.6	0.28	0.276
NU209	NJ	NUP	N	NF		85	19	1.1	1.1	46.0	47.0	4,700	4,800	8,400	9,900	55	75	59	51.5	51.5	54	57	61	78.5	78.5	77	1	1	0.432	0.423
NU209E	NJ	NUP	―	―		85	19	1.1	1.1	63.0	66.5	6,450	6,800	7,600	9,000	54.5	―	58.9	51.5	―	54	57	61	78.5	―	―	1	1	0.495	―
NU2209	NJ	NUP	N	―		85	23	1.1	1.1	61.5	68.0	6,250	6,900	7,600	9,000	55	75	59	51.5	51.5	54	57	61	78.5	78.5	77	1	1	0.53	0.52
NU2209E	NJ	NUP	―	―		85	23	1.1	1.1	76.0	84.5	7,750	8,600	6,800	8,000	54.5	―	58.9	51.5	―	54	57	61	78.5	―	―	1	1	0.6	―
NU309	NJ	NUP	N	NF		100	25	1.5	1.5	74.0	71.0	7,550	7,250	7,200	8,400	58.5	86.5	64	53	53	57	60	66	92	92	89	1.5	1.5	0.877	0.857
NU309E	NJ	NUP	―	―		100	25	1.5	1.5	97.5	98.5	9,950	10,000	6,500	7,600	58.5	―	64.5	53	―	57	60	66	92	―	―	1.5	1.5	0.996	―
NU2309	NJ	NUP	N	―		100	36	1.5	1.5	99.0	104	10,100	10,600	6,300	7,400	58.5	86.5	64	53	53	57	60	66	92	92	89	1.5	1.5	1.27	1.24
NU2309E	NJ	NUP	―	―		100	36	1.5	1.5	137	153	14,000	15,600	5,700	6,800	58.5	―	64.5	53	―	57	60	66	92	―	―	1.5	1.5	1.41	―
NU409	NJ	NUP	N	NF		120	29	2	2	107	102	10,900	10,400	5,100	6,000	64.5	100.5	71.8	54	54	63	66	74	111	111	102	2	2	1.62	1.58
NU1010	NJ	NUP	N	―	50	80	16	1	0.6	32.0	36.0	3,300	3,700	8,900	11,000	57.5	72.5	60.5	54	55	57	59	61	75	76	73.5	1	0.6	0.295	0.291
NU210	NJ	NUP	N	NF		90	20	1.1	1.1	48.0	51.0	4,900	5,200	7,600	9,000	60.4	80.4	64.6	56.5	56.5	58	62	67	83.5	83.5	83	1	1	0.47	0.46
NU210E	NJ	NUP	―	―		90	20	1.1	1.1	66.0	72.0	6,750	7,350	6,900	8,100	59.5	―	63.9	56.5	―	58	62	67	83.5	―	―	1	1	0.54	―
NU2210	NJ	NUP	N	―		90	23	1.1	1.1	64.0	73.5	6,550	7,500	6,900	8,100	60.4	80.4	64.6	56.5	56.5	58	62	67	83.5	83.5	83	1	1	0.571	0.56
NU2210E	NJ	NUP	―	―		90	23	1.1	1.1	79.5	91.5	8,100	9,350	6,200	7,300	59.5	―	63.9	56.5	―	58	62	67	83.5	―	―	1	1	0.652	―
NU310	NJ	NUP	N	NF		110	27	2	2	87.0	86.0	8,850	8,800	6,500	7,700	65	95	71	59	59	63	67	73	101	101	98	2	2	1.14	1.11
NU310E	NJ	NUP	―	―		110	27	2	2	110	113	11,200	11,500	5,900	6,900	65	―	71.4	59	―	63	67	73	101	―	―	2	2	1.3	―
NU2310	NJ	NUP	N	―		110	40	2	2	121	131	12,300	13,400	5,700	6,700	65	95	71	59	59	63	67	73	101	101	98	2	2	1.7	1.67
NU2310E	NJ	NUP	―	―		110	40	2	2	163	187	16,600	19,000	5,200	6,100	65	―	71.4	59	―	63	67	73	101	―	―	2	2	1.9	―
NU410	NJ	NUP	N	NF		130	31	2.1	2.1	129	124	13,200	12,600	4,700	5,500	70.8	110.8	78.8	61	61	69	73	81	119	119	112	2	2	2.02	1.97
