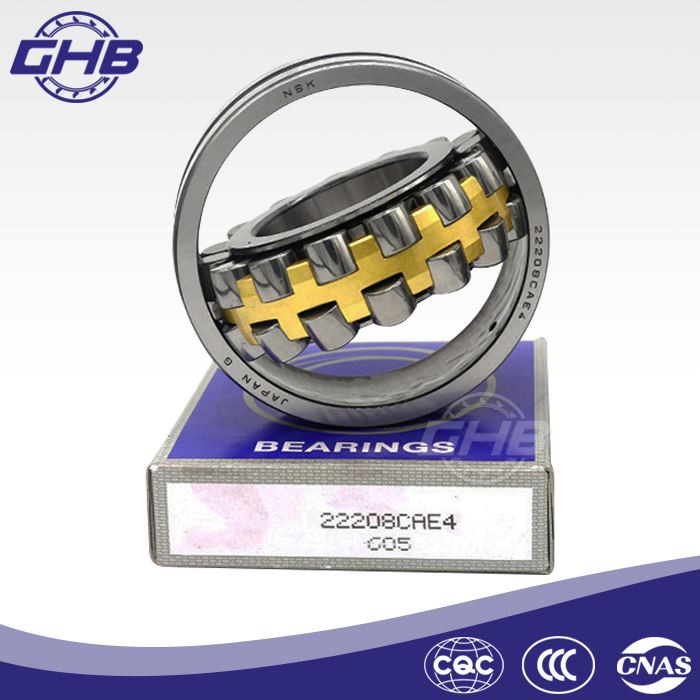

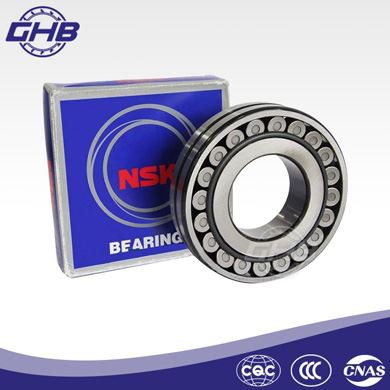

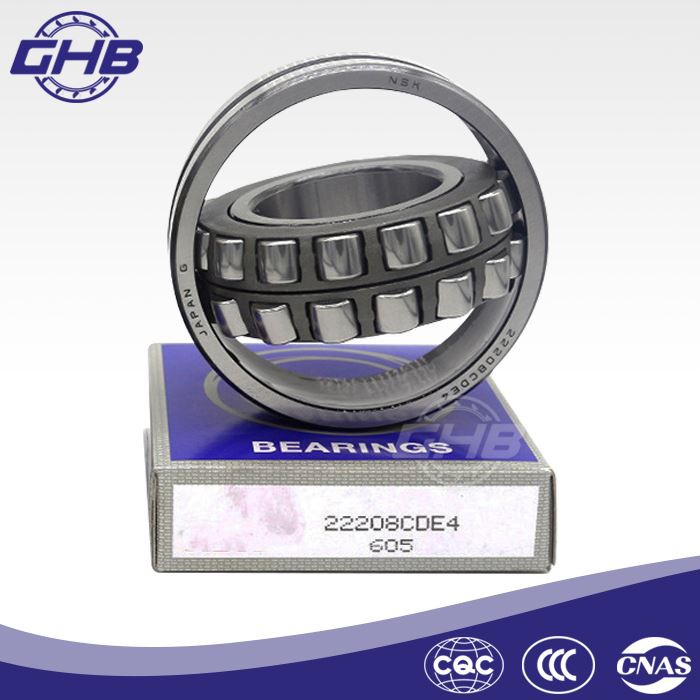

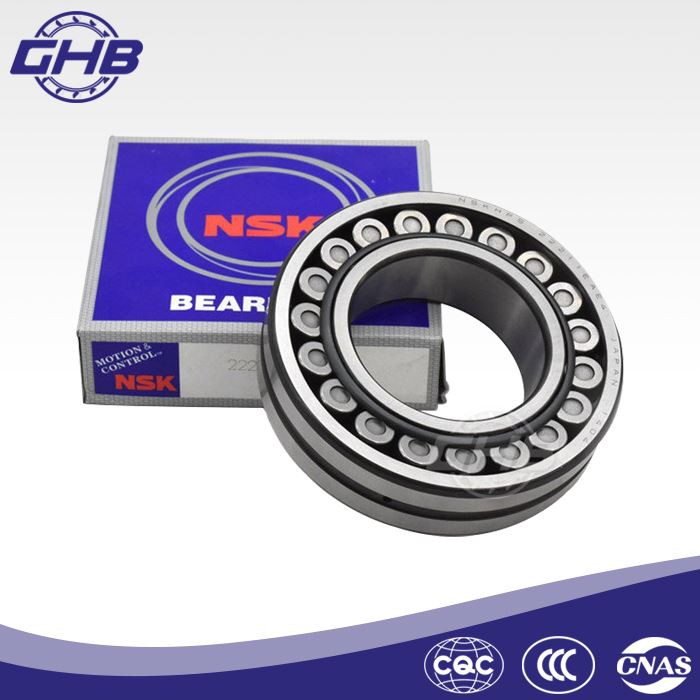

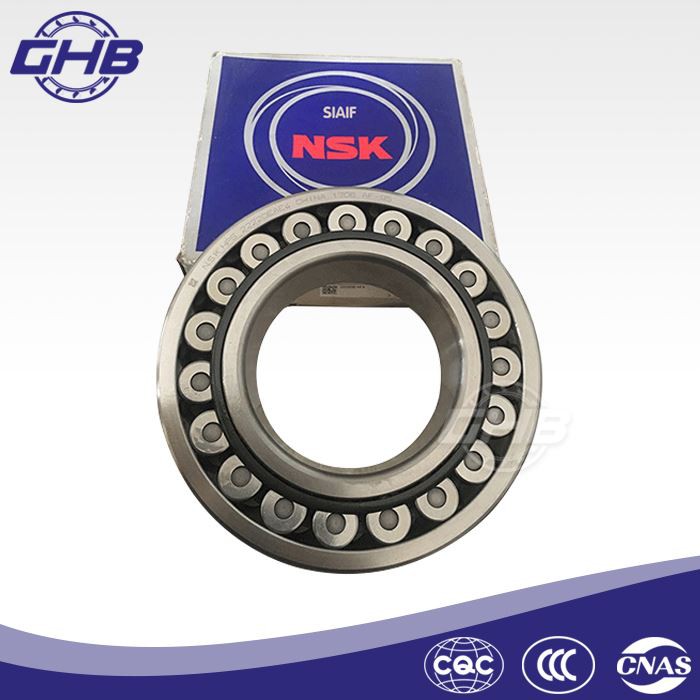

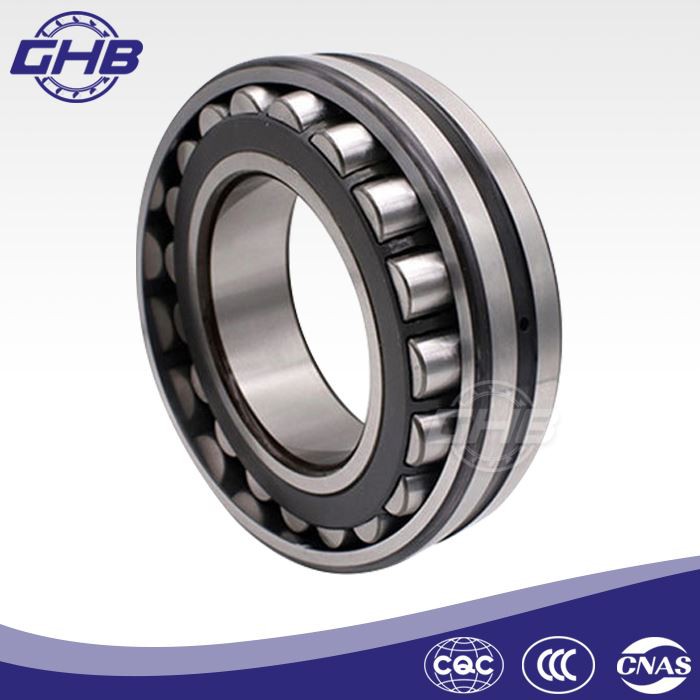

Rollenlager von NSK

Werkstoff: GCr15
Marke: NSK
Genauigkeit: P0, P6, P5
Radialspiel: C0, C3, C2, C4
Toleranznorm: DIN 620-2
Käfigmaterial: Stahl, Messing, PA66
Anzahl der Reihen: Zweireihig
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Rollenlager von NSKwerden von der NSK Corporation hergestellt. NSK wurde 1916 gegründet und hat seinen Hauptsitz in Tokio, Japan. Auf dem Gebiet der Wälzlager nimmt NSK in Japan den ersten Platz ein und steht weltweit an der Spitze. NSK hat ein Vertriebsnetz mit fast 70 Fabriken in 24 Ländern und Regionen auf der ganzen Welt aufgebaut. Seit 1992 hat NSK begonnen, in die Produktion in China zu investieren, und hat mehr als 20 Produktions-, RD-, Vertriebsgesellschaften und Tochtergesellschaften in China gegründet. Wir pflegen eine gute Zusammenarbeit mit NSK und können vertreibenRollenlager von NSK.

NSK-Lager werden häufig in Autoteilen, Präzisionsmaschinenprodukten, elektronischen Anwendungsprodukten und anderen Bereichen eingesetzt.

● Lagerserie

Die Arten der Lager umfassen Rillenkugellager, Schrägkugellager, Stehlager, Nadellager, Pendelrollenlager, Zylinderrollenlager, Laufrollen, Spannlager, Gelenklager, Gelenklager und Linearlager .

● Produktionsdetails

◆ Cage manufactured by injection molding

Legen Sie das direkt entleerte, trockene, körnige technische Kunststoffmaterial in das trockene Fass, schmelzen Sie es in einen halb- flüssigen Zustand, indem Sie es mit einem Widerstandsdraht erhitzen, und setzen Sie es mit einem Kolben oder einer beweglichen Schraube unter Druck, so dass das halb{{1} }}Flüssiger Rohstoff wird aus der Düse in die formgebende Form der Spritzgießmaschine eingespritzt. Nach Wärmebewahrung und Abkühlung wird der erforderliche Käfig erhalten. Seine technologischen Merkmale sind: Der Käfig wird auf einmal spritzgegossen-, wodurch eine präzise geometrische Form und Maßgenauigkeit sowie ein niedriger Oberflächenrauheitswert erzielt werden können. Hohe Produktionseffizienz ohne Bearbeitung: einfache Form und Spritzguss. Das Lager ist einfach zu montieren und eine automatische Steuerung einfach zu realisieren. der kunststoffkäfig hat gute eigenschaften wie verschleißfestigkeit, anti-magnetisch und reibungsarm.

Aufgrund der Mängel der thermischen Verformung, Alterung und Versprödung des Kunststoffs selbst sowie einiger Probleme bei der Käfigstruktur und dem Spritzgussverfahren ist die Anwendung des Kunststoffkäfigs jedoch begrenzt.

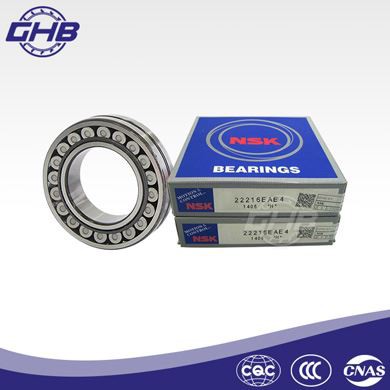

nsk linear bearings

◆ The main purpose of forging of bearing rings

Um eine der Produktform ähnliche Haarschädigung zu erhalten, wodurch die Ausnutzungsrate von Metallmaterialien verbessert und der Bearbeitungsaufwand verringert wird. Beseitigen der inhärenten Defekte des Metalls, Verbessern der Metallstruktur, Herstellen einer vernünftigen Verteilung der Metallstromlinien und einer guten Dichte, wodurch die Lebensdauer des Lagers verbessert wird.

Entsprechend der Temperatur des Metalls während des Schmiedens wird das Schmieden in drei Kategorien eingeteilt: Warmschmieden, Kaltschmieden und Warmschmieden. Als Warmschmieden bezeichnet man den Schmiedeprozess, bei dem das Metall über die Rekristallisationstemperatur erhitzt wird. Die Verformung von Metall bei Raumtemperatur wird als Kaltschmieden bezeichnet. Die Metallverformung zwischen Warmschmieden und Kaltschmieden wird Warmschmieden genannt. Das am weitesten verbreitete Verarbeitungsverfahren ist nach wie vor das Warmschmieden.

nsk distributors

● Versagen der plastischen Verformung des Lagers

Unter der Einwirkung äußerer Kraft und Umgebungstemperatur verursacht das partielle plastische Fließen oder die gesamte plastische Verformung auf der Oberfläche der Lagerteile das Versagen des Gleitlagers, normal zu funktionieren, es wird als plastisches Verformungsversagen bezeichnet. Dazu gehören Käfigverzug, Kunststoffkratzer, Einkerbungen.

● Vorteile

Unser Unternehmen verfügt über eine angemessene Talentstruktur mit mehr als 110 Mitarbeitern, darunter 19 technische Entwickler mit einem Bachelor-Abschluss oder höher. Beim Personalmanagement mobilisieren wir den Enthusiasmus der Mitarbeiter voll, steigern deren Erfolgserlebnisse und Ehre, erbringen den Kunden professionelle und effiziente Dienstleistungen mit fachlichem Können und positiver Begeisterung. Daher können wir im harten Marktwettbewerb immer wettbewerbsfähig bleiben und eine schnelle und stabile Entwicklung erreichen.

● Über uns

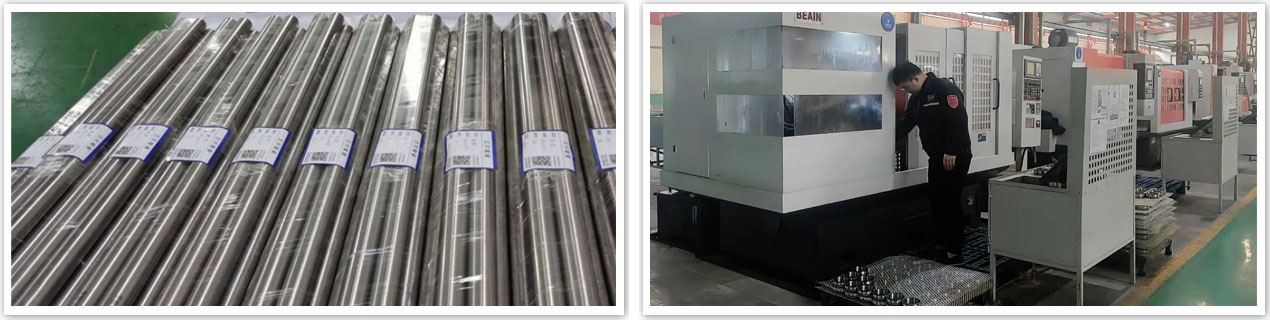

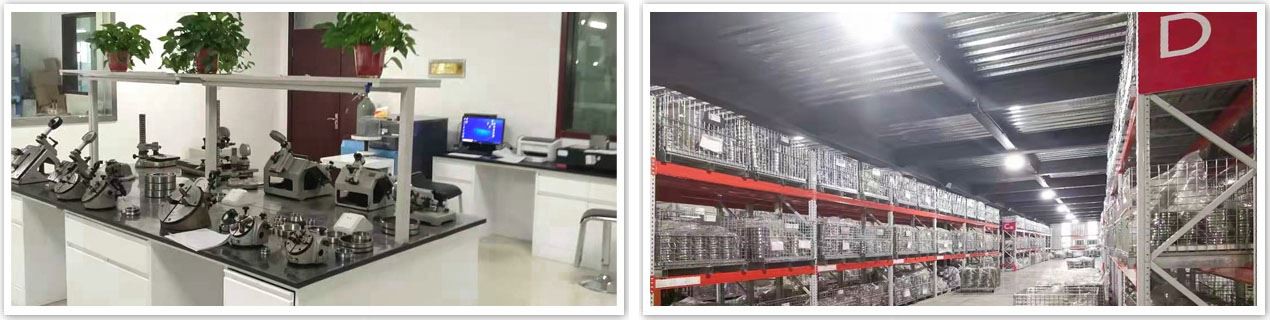

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem Kundendienst von-Rollenlager von NSK, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

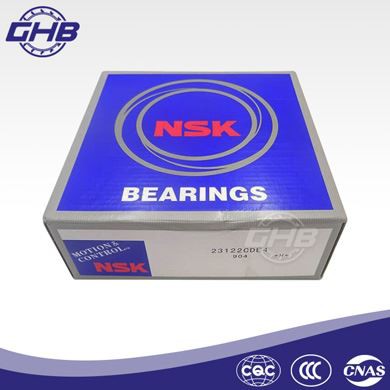

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

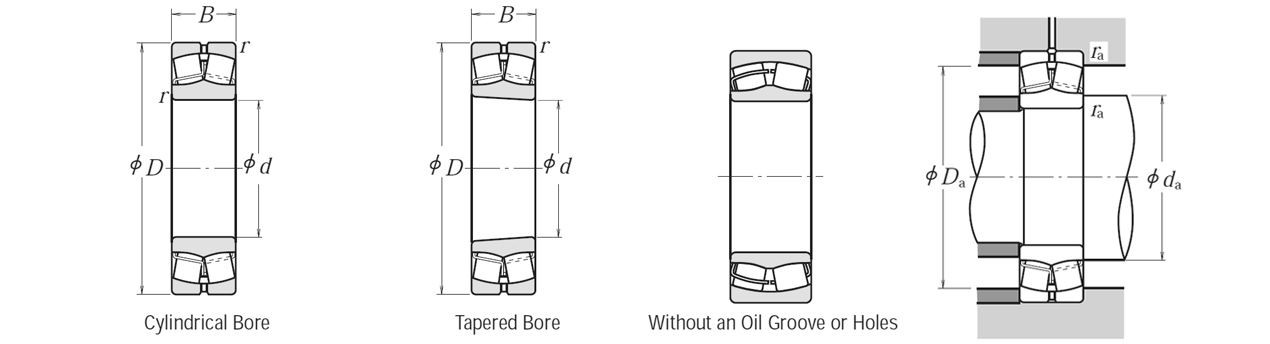

● Technische Parameter

nsk distributors

Lagernummern		Grenzabmessungen				Grundlastwerte				Geschwindigkeitsbegrenzung		Abutment- und Verrundungsabmessungen					Konstante	Axiale Belastungsfaktoren			Masse
		(mm)				(N)	(N)	{kgf}	{kgf}	(min–1)	(min–1)	(mm)									(kg)
Zylindrische Bohrung	Konische Bohrung	d	D	B	r	Kr	C0r	Kr	C0r	Fett	Öl	da	da	Da	Da	Ra	e	Y2	Y3	Y0
				Mindest.	Mindest.							Mindest.	max.	max.	Mindest.	max.	ca.
21304CDE4	21304CDKE4	20	52	15	1.1	29 300	26 900	2 980	2 740	6 300	8 200	27	28	45	45	42	0.31	3.2	2.1	2.1	0.17
22205CE4	22205CKE4	25	52	18	1	37 500	37 000	3 850	3 800	7 100	9 000	31	31	46	46	45	0.35	2.9	1.9	1.9	0.17
21305CDE4	21305CDKE4	25	62	17	1.1	43 000	40 500	4 350	4 150	5 300	6 700	32	34	55	55	51	0.29	3.4	2.3	2.3	0.26
22206CE4	22206CKE4	30	62	20	1	50 000	50 000	5 100	5 100	6 000	7 500	36	37	56	56	54	0.33	3.1	2.1	2	0.27
21306CDE4	21306CDKE4	30	72	19	1.1	55 000	54 000	5 600	5 500	4 500	6 000	37	40	65	65	59	0.28	3.6	2.4	2.3	0.39
22207CE4	22207CKE4	35	72	23	1.1	69 000	71 000	7 050	7 200	5 300	6 700	42	43	65	65	63	0.32	3.1	2.1	2	0.42
21307CDE4	21307CDKE4	35	80	21	1.5	71 500	76 000	7 250	7 750	4 000	5 300	44	47	71	71	67	0.28	3.6	2.4	2.4	0.53
22208EAE4	22208EAKE4	40	80	23	1.1	113 000	99 500	11 500	10 100	6 700	8 500	47	49	73	73	70	0.28	3.6	2.4	2.4	0.5
21308EAE4	21308EAKE4		90	23	1.5	118 000	111 000	12 000	11 300	6 000	7 500	49	54	81	81	75	0.25	3.9	2.7	2.6	0.73
22308EAE4	22308EAKE4		90	33	1.5	170 000	153 000	17 300	15 600	5 300	6 700	49	52	81	81	77	0.35	2.8	1.9	1.9	0.98
22209EAE4	22209EAKE4	45	85	23	1.1	118 000	111 000	12 000	11 300	6 000	7 500	52	54	78	78	75	0.25	3.9	2.7	2.6	0.55
21309EAE4	21309EAKE4		100	25	1.5	149 000	144 000	15 200	14 600	5 000	6 300	54	65	91	91	89	0.23	4.3	2.9	2.8	0.96
22309EAE4	22309EAKE4		100	36	1.5	207 000	195 000	21 100	19 900	4 500	5 600	54	59	91	91	86	0.34	2.9	2	1.9	1.34
22210EAE4	22210EAKE4	50	90	23	1.1	124 000	119 000	12 600	12 100	5 600	7 100	57	60	83	83	81	0.24	4.3	2.9	2.8	0.61
21310EAE4	21310EAKE4		110	27	2	178 000	174 000	18 100	17 800	4 500	5 600	60	72	100	100	98	0.23	4.4	3	2.9	1.21
22310EAE4	22310EAKE4		110	40	2	246 000	234 000	25 100	23 900	4 300	5 300	60	64	100	100	93	0.35	2.8	1.9	1.9	1.78
22211EAE4	22211EAKE4	55	100	25	1.5	149 000	144 000	15 200	14 600	5 300	6 700	64	65	91	91	89	0.23	4.3	2.9	2.8	0.81
21311EAE4	21311EAKE4		120	29	2	178 000	174 000	18 100	17 800	4 500	5 600	65	72	110	110	98	0.23	4.4	3	2.9	1.58
22311EAE4	22311EAKE4		120	43	2	292 000	292 000	29 800	29 800	3 800	4 800	65	73	110	110	103	0.34	2.9	2	1.9	2.3
23012CE4	23012CKE4	60	95	26	1.1	98 500	141 000	10 000	14 400	3 600	4 500	67	68	88	88	85	0.26	3.9	2.6	2.5	0.68
22212EAE4	22212EAKE4		110	28	1.5	178 000	174 000	18 100	17 800	4 800	6 000	69	72	101	101	98	0.23	4.4	3	2.9	1.1
21312EAE4	21312EAKE4		130	31	2.1	238 000	244 000	24 200	24 900	3 800	4 800	72	87	118	118	117	0.22	4.5	3	3	1.98
22312EAE4	22312EAKE4		130	46	2.1	340 000	340 000	34 500	35 000	3 600	4 500	72	79	118	118	111	0.34	3	2	1.9	2.89
22213EAE4	22213EAKE4	65	120	31	1.5	221 000	230 000	22 500	23 500	4 300	5 300	74	80	111	111	107	0.24	4.2	2.8	2.7	1.51
21313EAE4	21313EAKE4		140	33	2.1	264 000	275 000	27 000	28 000	3 600	4 500	77	94	128	128	126	0.22	4.6	3.1	3	2.45
22313EAE4	22313EAKE4		140	48	2.1	375 000	380 000	38 000	38 500	3 200	4 000	77	84	128	128	119	0.33	3	2	2	3.52
22214EAE4	22214EAKE4	70	125	31	1.5	225 000	232 000	22 900	23 600	4 000	5 300	79	84	116	116	111	0.23	4.3	2.9	2.8	1.58
21314EAE4	21314EAKE4		150	35	2.1	310 000	325 000	32 000	33 500	3 200	4 000	82	101	138	138	135	0.22	4.6	3.1	3	3
22314EAE4	22314EAKE4		150	51	2.1	425 000	435 000	43 500	44 000	3 000	3 800	82	91	138	138	129	0.33	3	2	2	4.28
22215EAE4	22215EAKE4	75	130	31	1.5	238 000	244 000	24 200	24 900	4 000	5 000	84	87	121	121	117	0.22	4.5	3	3	1.64
21315EAE4	21315EAKE4		160	37	2.1	310 000	325 000	32 000	33 500	3 200	4 000	87	101	148	148	134	0.22	4.6	3.1	3	3.64
22315EAE4	22315EAKE4		160	55	2.1	485 000	505 000	49 500	51 500	2 800	3 600	87	97	148	148	137	0.33	3	2	2	5.26
22216EAE4	22216EAKE4	80	140	33	2	264 000	275 000	27 000	28 000	3 600	4 500	90	94	130	130	126	0.22	4.6	3.1	3	2.01
21316EAE4	21316EAKE4		170	39	2.1	355 000	375 000	36 000	38 000	3 000	3 800	92	109	158	158	146	0.23	4.4	3	2.9	4.32
22316EAE4	22316EAKE4		170	58	2.1	540 000	565 000	55 000	58 000	2 600	3 400	92	103	158	158	145	0.33	3	2	2	6.23
22217EAE4	22217EAKE4	85	150	36	2	310 000	325 000	32 000	33 500	3 400	4 300	95	101	140	140	135	0.22	4.6	3.1	3	2.54
21317EAE4	21317EAKE4		180	41	3	360 000	395 000	37 000	40 000	3 000	4 000	99	108	166	166	142	0.24	4.3	2.9	2.8	5.2
22317EAE4	22317EAKE4		180	60	3	600 000	630 000	61 000	64 000	2 400	3 200	99	110	166	166	155	0.33	3.1	2.1	2	7.23
22218EAE4	22218EAKE4	90	160	40	2	360 000	395 000	37 000	40 000	3 200	4000	100	108	150	150	142	0.24	4.3	2.9	2.8	3.3
23218CE4	23218CKE4		160	52.4	2	340 000	490 000	34 500	50 000	1 800	2400	100	105	150	150	138	0.32	3.2	2.1	2.1	4.51
21318EAE4	21318EAKE4		190	43	3	415 000	450 000	42 000	46 000	2 800	3600	104	115	176	176	152	0.24	4.3	2.9	2.8	6.1
22318EAE4	22318EAKE4		190	64	3	665 000	705 000	68 000	72 000	2 400	3000	104	115	176	176	163	0.33	3.1	2.1	2	8.56
22219EAE4	22219EAKE4	95	170	43	2.1	415 000	450 000	42 000	46 000	3 000	3800	107	115	158	158	152	0.24	4.3	2.9	2.8	4.04
23219CAE4	23219KUCHEN4		170	55.6	2.1	370 000	525 000	37 500	53 500	1 700	2200	107	—	158	158	146	0.32	3.1	2.1	2	5.33
21319CE4	21319CKE4		200	45	3	345 000	435 000	35 000	44 500	1 500	2000	109	127	186	186	172	0.22	4.6	3.1	3	6.92
22319EAE4	22319EAKE4		200	67	3	735 000	780 000	75 000	79 500	2 200	2800	109	121	186	186	172	0.33	3.1	2.1	2	9.91
23020CDE4	23020CDKE4	100	150	37	1.5	212 000	335 000	21 600	34 500	2 200	2800	109	112	141	141	136	0.22	4.6	3.1	3	2.31
24020CE4	24020CK30E4		150	50	1.5	276 000	470 000	28 100	48 000	1 800	2400	109	110	141	141	132	0.3	3.4	2.3	2.2	3.08
23120CE4	23120CKE4		165	52	2	345 000	530 000	35 500	54 000	1 700	2200	110	113	155	155	144	0.3	3.4	2.3	2.2	4.38
24120CAE4	24120CAK30E4		165	65	2	345 000	535 000	35 000	55 000	1 700	2200	110	—	155	155	143	0.35	2.9	1.9	1.9	5.42
22220EAE4	22220EAKE4		180	46	2.1	455 000	490 000	46 500	50 000	2 800	3600	112	119	168	168	160	0.24	4.3	2.9	2.8	4.84
23220CE4	23220CKE4		180	60.3	2.1	420 000	605 000	42 500	61 500	1 600	2200	112	118	168	168	155	0.32	3.2	2.1	2.1	6.6
21320CE4	21320CKE4		215	47	3	395 000	485 000	40 500	49 500	1 400	1900	114	133	201	201	184	0.21	4.7	3.2	3.1	8.46
22320EAE4	22320EAKE4		215	73	3	860 000	930 000	88 000	94 500	2 000	2600	114	130	201	201	184	0.33	3	2	2	12.7

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
