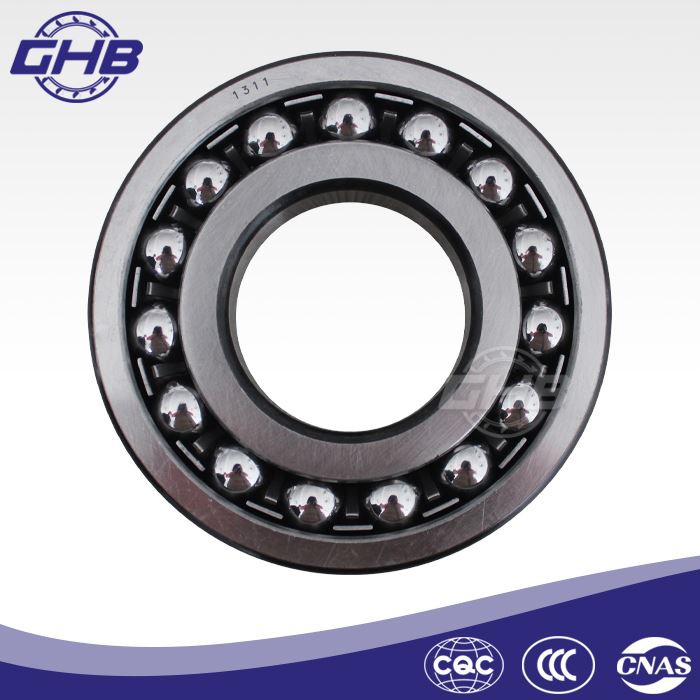

Zweireihige Pendelkugellager

Material: Chromstahl (GCr15)
Genauigkeit: ABEC1(P0), ABEC3(P6), ABEC5(P5)
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Paket: Rohrpaket, Einzelkarton
Kostenlose Muster und technische Zeichnung: Verfügbar
Typ: Kugellager
Geschmiert: Öl, Fett
Service: Soem, ODM
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

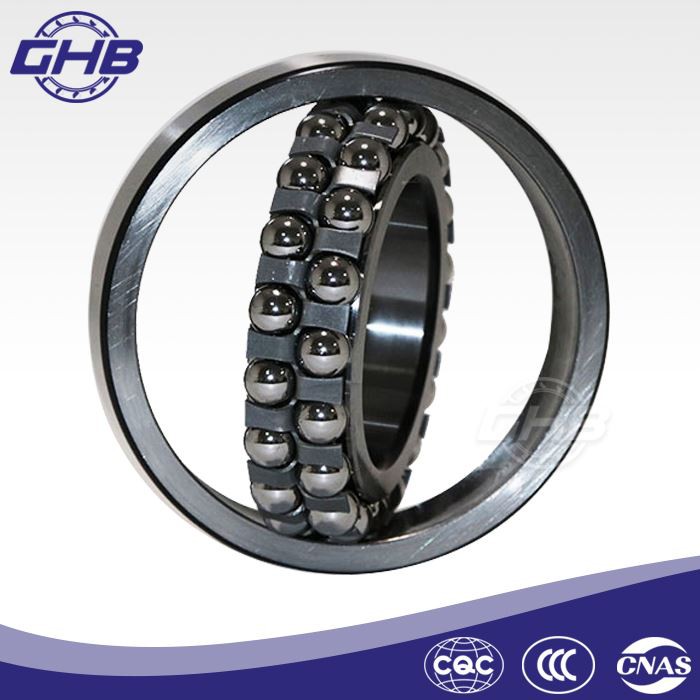

Zweireihige Pendelkugellagerbesteht aus einem Kugelrillen-Außenring, einem Doppelrillen-Innenring, zwei Reihen Stahlkugeln und einem Käfig. Was das Käfigmaterial betrifft, gibt es Messing, Stahl und Nylon. Im Design hat das Lager einen offenen Typ und einen abgedichteten Typ. Die Außenringkanaloberfläche ist eine sphärische Oberfläche, die auf den Lagermittelpunkt zentriert ist, sodass sie automatisch angepasst werden kann, um die Winkelabweichung zu kompensieren, die durch die unterschiedlichen Achsen der beiden Drehpunkte der Welle und den Einfluss der Durchbiegung der Welle verursacht wird. die maximale Achse des Innenrings darf jedoch nicht geneigt sein. größer als 3 Grad. Die zweireihigen Pendellager tragen hauptsächlich die Radiallast und können gleichzeitig eine geringe Axiallast tragen und werden normalerweise nicht zum Tragen einer reinen Axiallast verwendet. Die axiale Verschiebung der Welle ist innerhalb der Spielgrenze begrenzt, und der Innen- und Außenumfang können normal arbeiten, wenn die relative Neigung nicht groß ist. Das Innenloch des Lagers hat zwei Arten vom K-Typ, zylindrisch und konisch. Die Konizität der konischen Bohrung beträgt 1:12 oder 1:30. Um die Schmierung derzweireihige Pendelkugellagersind am Außenring des Lagers eine ringförmige Ölnut und drei Ölbohrungen eingearbeitet.

Pendelkugellager werden hauptsächlich dort eingesetzt, wo die Spannweite des Stützpunkts groß und die Koaxialität nicht einfach zu gewährleisten ist, aber die Grenzgeschwindigkeit nicht hoch ist. Lager eignen sich für Präzisionsinstrumente, -geräuscharme Motoren, Automobile, Motorräder, Metallurgie, Walzwerke, Bergbau, Erdöl, Papierherstellung usw. und allgemeine Maschinen.

● Lagerserie

Die Arten der Lager umfassen 12er-Serie, 13er-Serie, 22er-Serie, 23er-Serie, 112er-Serie, 12..-K-Serie, 13..-K-Serie, 22..{{10} }K-Serie, 23..-K-Serie, 22..-2RS-Serie, 23..-2RS-Serie und 22..-K-2RS-Serie.

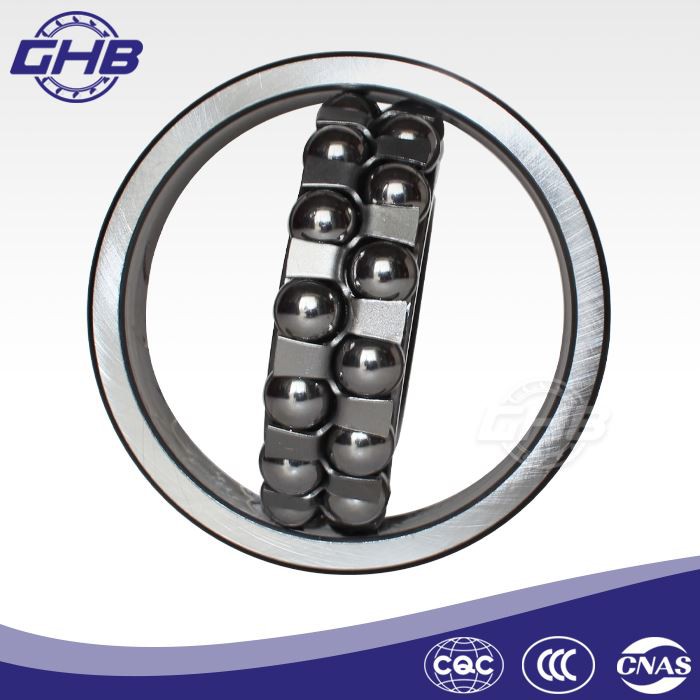

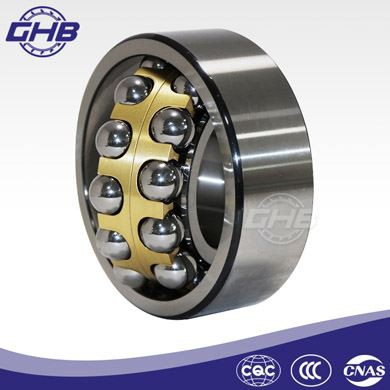

Käfig aus Messing

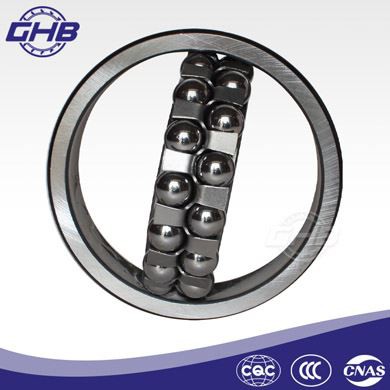

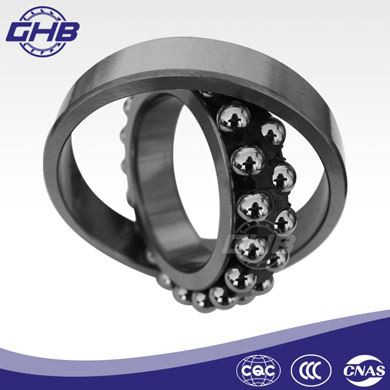

Stahlkäfig

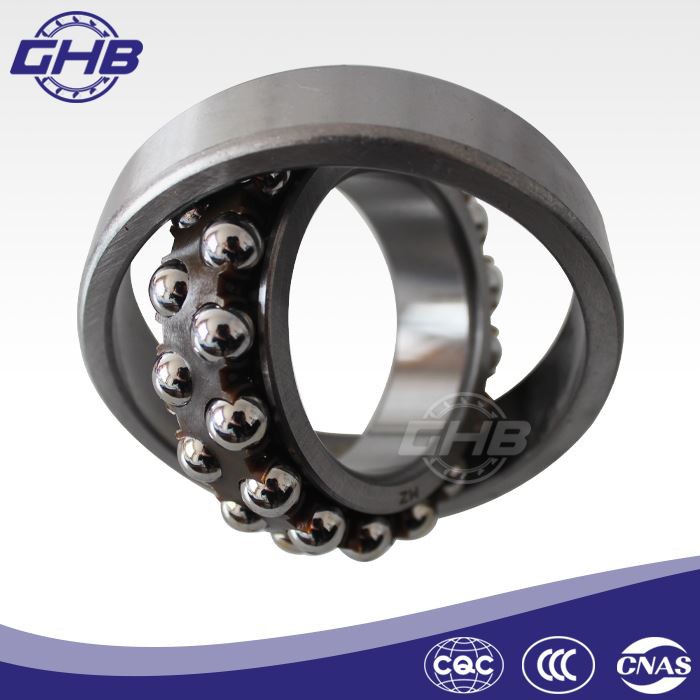

Käfig aus PA66

● Produktionsdetails

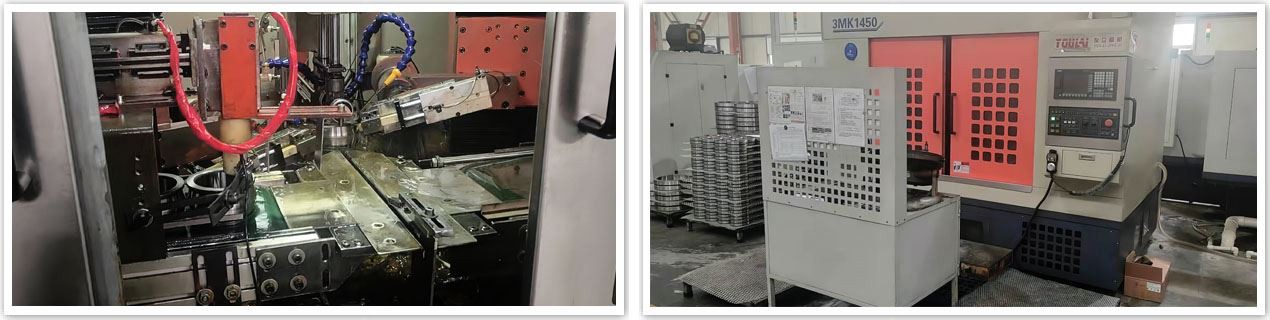

◆ Processing method of bearing ring cutting

Nach der Fertigung des Lagerringrohlings erfolgt die Hauptbearbeitung im spanabhebenden Verfahren. Die gängigen Methoden beim Schneiden von Lagerringen umfassen Drehen, Bohren, Reiben, Bohren, Schleifen, Superfinish usw. 0}}effiziente automatische (oder halb-automatische) Drehmaschinen, von denen viele Spezial-drehmaschinen oder sogar automatisierte Produktionslinien für das Drehen sind.

self aligning

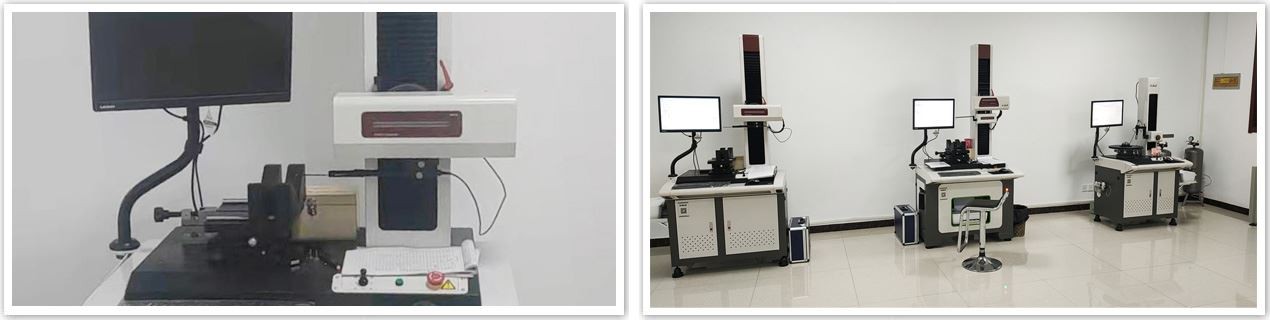

◆ The data analysis method in production

1. Grafische Methode (Anordnungsdiagramm, Histogramm-Streudiagramm usw.): Sie hilft bei der Analyse des Problems und verwendet eine geeignete Berechnungsmethode für weitere statistische Analysen.

2. Kontrollkarte: Sie dient zur Überwachung und Steuerung des Produktions- und Messprozesses des Produkts.

3. Experimentelles Design: Es wird verwendet, um zu bestimmen, welche Variable einen signifikanten Einfluss auf die Prozess- und Produktleistung hat, und um dieses Ergebnis zu quantifizieren.

4. Regressionsanalyse: Wenn sich Produktionsbedingungen oder Produktdesignbedingungen ändern, kann sie ein quantitatives Modell für die Änderungen der Prozess- oder Produkteigenschaften liefern.

5. Varianzanalyse (Trennung der beobachteten Variablen): Durch die Analyse der variablen Elemente entwirft sie die Stichprobenstruktur für Regelkarten, Produktleistung und Produktlieferung und ist auch die Arbeitsgrundlage für die Optimierung der Qualität.

6. Stichprobenkontrollmethode.

7. Statistische Methoden für Inspektion und Prüfung usw.

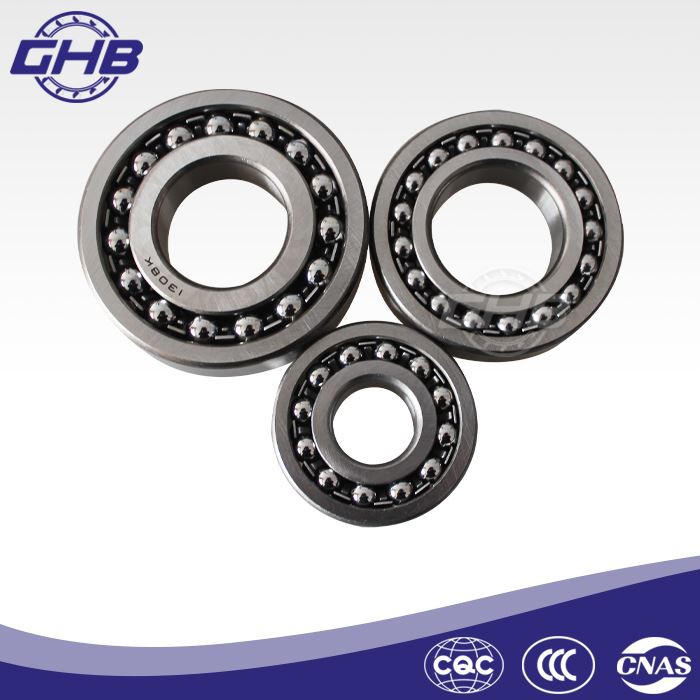

1204 bearing

● Stahl Ball

Bei Kugellagern wirkt sich die Qualität der Stahlkugeln stark auf die Leistung und Lebensdauer der Lager aus. Während des Betriebs durchläuft bei der Drehung des Lagerkäfigs jede Stahlkugel im Lager periodisch den Lagerbereich -. Gleichzeitig ist aufgrund der kleinen Kontaktverformungsfläche zwischen der Stahlkugel und der Laufbahn die zyklische Spannungsamplitude auf der Oberfläche der Stahlkugel sehr groß und kann 15005000 MPa erreichen. Daher unterliegen Stahlkugeln während des Betriebs einer hohen zyklischen Beanspruchung und sind anfällig für Ermüdungsschäden, und 50 bis 60 Prozent der Lager werden aufgrund von Ermüdungsschäden an Stahlkugeln verschrottet. Darüber hinaus werden Stahlkugeln auch durch Quetschen beschädigt und bilden sich an der Oberfläche ab.

● Warum uns wählen

◆ Quick email response within 1 to 6 hours.

◆ Provide free samples and technical drawings.

◆ Complete quality control system and after-sales service.

◆ Accept clients' customized bearings and provide OEM service.

◆ With good quality and competitive price, bearings are exported to more than 35 countries.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem Kundendienst von-zweireihige Pendelkugellager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

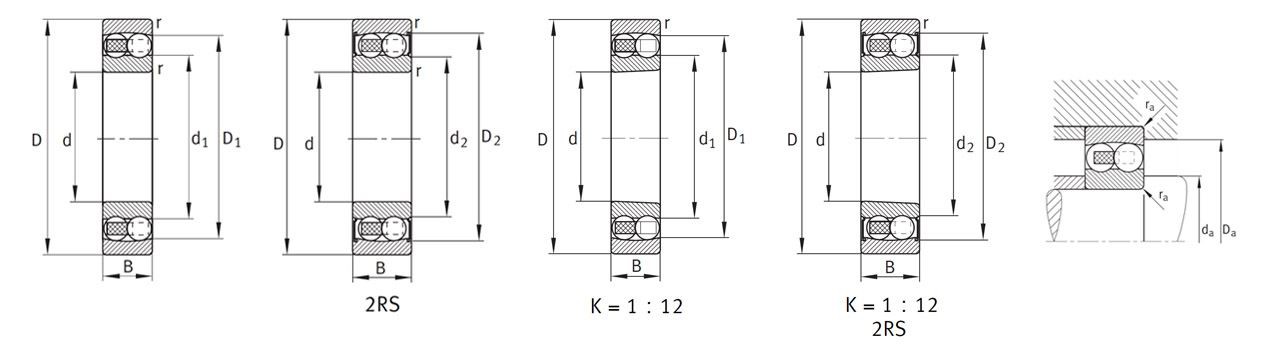

self aligning bearing types

Lagerbezeichnung	Abmessungen (mm)											Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Koeffizienten berechnen				Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
	d	D	B	r	D1	D2	d1	d2	da	Da	Ra	Kr	Kor	e	Y1	Y2	Y0	Kur	nG	nB	m
				Mindest.	≈	≈	≈	≈	Mindest.	max.	max.	N	N					N	min–1	min–1	≈kg
135-TVH	5	19	6	0.3	14.5	–	10.1	–	7.4	16.6	0.3	2 600	475	0.35	1.82	2.82	1.91	29.5	36 000	34 500	0.01
126-TVH	6	19	6	0.3	14.5	–	10.1	–	8.4	16.6	0.3	2 600	475	0.35	1.82	2.82	1.91	29.5	36 000	41 500	0.009
127-TVH	7	22	7	0.3	16.8	–	12.4	–	9.4	19.6	0.3	2 750	560	0.33	1.92	2.97	2.01	34.5	36 000	36 000	0.014
108-TVH	8	22	7	0.3	16.8	–	12.4	–	10.6	19.4	0.3	2 750	560	0.33	1.92	2.97	2.01	34.5	36 000	–	0.014
129-TVH	9	26	8	0.6	20	–	14.5	–	13.2	21.8	0.6	3 950	800	0.32	1.95	3.01	2.04	50	32 000	32 500	0.022
1200-TVH	10	30	9	0.6	23.5	–	16.3	–	14.2	25.8	0.6	5 700	1180	0.32	1.95	3.02	2.05	73	30 000	30 000	0.034
2200-2RS-TVH	10	30	14	0.6	–	25.9	–	14.1	14.2	25.8	0.6	5 700	1180	0.32	1.95	3.02	2.05	73	18 000	–	0.053
2200-TVH	10	30	14	0.6	24.2	–	15.1	–	14.2	25.8	0.6	8 800	1730	0.58	1.09	1.69	1.14	107	28 000	29 000	0.045
1201-TVH	12	32	10	0.6	25.4	–	18.2	–	16.2	27.8	0.6	5 700	1260	0.37	1.69	2.62	1.77	78	30 000	29 000	0.041
2201-2RS-TVH	12	32	14	0.6	–	27.9	–	16.2	16.2	27.8	0.6	5 700	1260	0.37	1.69	2.62	1.77	78	17 000	–	0.058
2201-TVH	12	32	14	0.6	26.2	–	17.1	–	16.2	27.8	0.6	9 400	1920	0.53	1.2	1.85	1.25	120	26 000	26 000	0.05
1202-TVH	15	35	11	0.6	29.2	–	20.2	–	19.2	30.8	0.6	7 700	1730	0.34	1.86	2.88	1.95	108	26 000	26 000	0.048
2202-2RS-TVH	15	35	14	0.6	–	31	–	19	19.2	30.8	0.6	7 700	1730	0.34	1.86	2.88	1.95	108	15 000	–	0.061
2202-TVH	15	35	14	0.6	29.5	–	20.3	–	19.2	30.8	0.6	9 600	2080	0.46	1.37	2.13	1.44	130	24 000	21 900	0.057
2302-TVH	15	42	17	1	34.8	–	22.5	–	20.6	36.4	1	17 000	3700	0.51	1.23	1.91	1.29	232	18 000	18 600	0.111
1203-TVH	17	40	12	0.6	32.3	–	23.7	–	21.2	35.8	0.6	8 100	2000	0.33	1.93	2.99	2.03	124	22 000	23 600	0.073
2203-2RS-TVH	17	40	16	0.6	–	34.3	–	21.7	21.2	35.8	0.6	8 100	2000	0.33	1.93	2.99	2.03	124	14 000	–	0.098
2203-TVH	17	40	16	0.6	34.1	–	23.9	–	21.2	35.8	0.6	11 800	2750	0.46	1.37	2.12	1.43	171	19 000	19 300	0.054
1303-TVH	17	47	14	1	37.3	–	26.7	–	22.6	41.4	1	12 900	3150	0.32	1.94	3	2.03	197	18 000	18 500	0.065
2303-2RS-TVH	17	47	19	1	–	40.3	–	23.9	22.6	41.4	1	12 900	3150	0.32	1.94	3	2.03	197	11 000	–	0.175
2303-TVH	17	47	19	1	37.3	–	26.2	–	22.6	41.4	1	13 900	3150	0.53	1.19	1.85	1.25	197	17 000	16 900	0.155
1204-K-TVH-C3	20	47	14	1	38.1	–	29.2	–	25.6	41.4	1	10 100	2600	0.28	2.24	3.46	2.34	161	18 000	20 700	0.116
1204-TVH	20	47	14	1	38.1	–	29.2	–	25.6	41.4	1	10 100	2600	0.28	2.24	3.46	2.34	161	18 000	20 700	0.118
2204-2RS-TVH	20	47	18	1	–	41.7	–	25.9	25.6	41.4	1	10 100	2600	0.28	2.24	3.46	2.34	161	11 000	–	0.151
2204-TVH	20	47	18	1	39.5	–	28	–	25.6	41.4	1	14 700	3500	0.44	1.45	2.24	1.51	219	17 000	17 400	0.134
1304-TVH	20	52	15	1.1	41.9	–	31.6	–	27	45	1	12 700	3300	0.29	2.17	3.35	2.27	206	16 000	16 100	0.163
2304-2RS-TVH	20	52	21	1.1	–	45.2	–	27.2	27	45	1	12 700	3300	0.29	2.17	3.35	2.27	206	10 000	–	0.23
2304-TVH	20	52	21	1.1	41.5	–	29.1	–	27	45	1	17 600	4250	0.51	1.23	1.9	1.29	265	16 000	16 400	0.206
1205-K-TVH-C3	25	52	15	1	43.9	–	33.3	–	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	16 000	18 100	0.135
1205-TVH	25	52	15	1	43.9	–	33.3	–	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	16 000	18 100	0.138
2205-2RS-TVH	25	52	18	1	–	46.3	–	30.7	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	9 500	–	0.161
2205-K-2RS-TVH-C3	25	52	18	1	–	46.3	–	30.7	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	9 500	–	0.157
2205-K-TVH-C3	25	52	18	1	44.7	–	32.3	–	30.6	46.4	1	17 300	4400	0.35	1.78	2.75	1.86	275	15 000	14 900	0.152
2205-TVH	25	52	18	1	44.7	–	32.3	–	30.6	46.4	1	17 300	4400	0.35	1.78	2.75	1.86	275	15 000	14 900	0.156
1305-K-TVH-C3	25	62	17	1.1	50.8	–	38.1	–	32	55	1	18 300	4950	0.28	2.29	3.54	2.4	310	14 000	13 900	0.254
1305-TVH	25	62	17	1.1	50.8	–	38.1	–	32	55	1	18 300	4950	0.28	2.29	3.54	2.4	310	14 000	13 900	0.258
2305-2RS-TVH	25	62	24	1.1	–	53.2	–	33.5	32	55	1	18 300	4950	0.28	2.29	3.54	2.4	310	8 000	–	0.367
2305-K-TVH-C3	25	62	24	1.1	50.1	–	35.5	–	32	55	1	25 000	6500	0.48	1.32	2.04	1.38	405	13 000	14 100	0.328
2305-TVH	25	62	24	1.1	50.1	–	35.5	–	32	55	1	25 000	6500	0.48	1.32	2.04	1.38	405	13 000	14 100	0.335
1206-K-TVH-C3	30	62	16	1	51.9	–	40.1	–	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	14 000	15 400	0.217
1206-TVH	30	62	16	1	51.9	–	40.1	–	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	14 000	15 400	0.221
2206-2RS-TVH	30	62	20	1	–	54.3	–	37.3	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	8 000	–	0.274
2206-K-2RS-TVH-C3	30	62	20	1	–	54.3	–	37.3	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	8 000	–	0.268
2206-K-TVH-C3	30	62	20	1	54	–	38.5	–	35.6	56.4	1	26 000	6900	0.3	2.13	3.29	2.23	430	12 000	12 700	0.246
2206-TVH	30	62	20	1	54	–	38.5	–	35.6	56.4	1	26 000	6900	0.3	2.13	3.29	2.23	430	12 000	12 700	0.252
1306-K-TVH-C3	30	72	19	1.1	59.4	–	45	–	37	65	1	21 700	6300	0.26	2.39	3.71	2.51	390	11 000	12 200	0.379
1306-TVH	30	72	19	1.1	59.4	–	45	–	37	65	1	21 700	6300	0.26	2.39	3.71	2.51	390	11 000	12 200	0.384
2306-2RS-TVH	30	72	27	1.1	–	63	–	40.6	37	65	1	21 700	6300	0.26	2.39	3.71	2.51	390	6 700	–	0.554
2306-K-TVH-C3	30	72	27	1.1	59.3	–	41.5	–	37	65	1	32 500	8700	0.45	1.4	2.17	1.47	540	10 000	12 300	0.476
2306-TVH	30	72	27	1.1	59.3	–	41.5	–	37	65	1	32 500	8700	0.45	1.4	2.17	1.47	540	10 000	12 300	0.488

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
