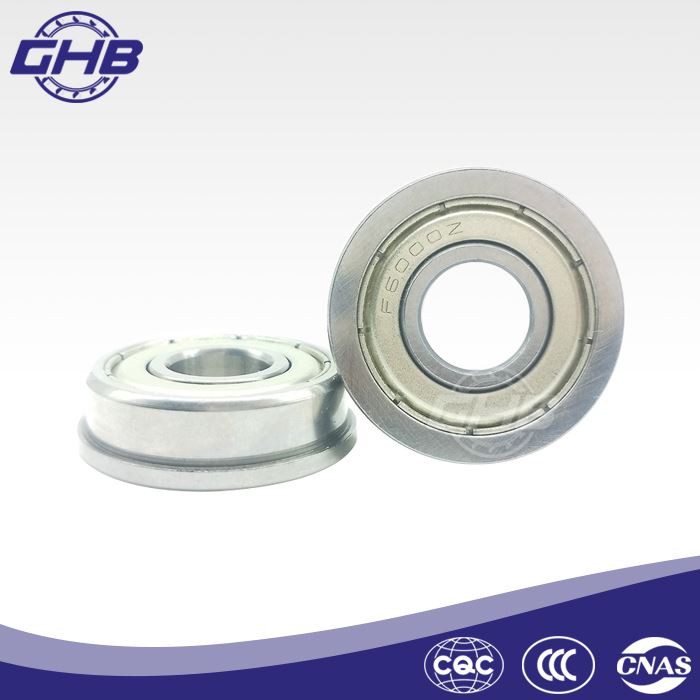

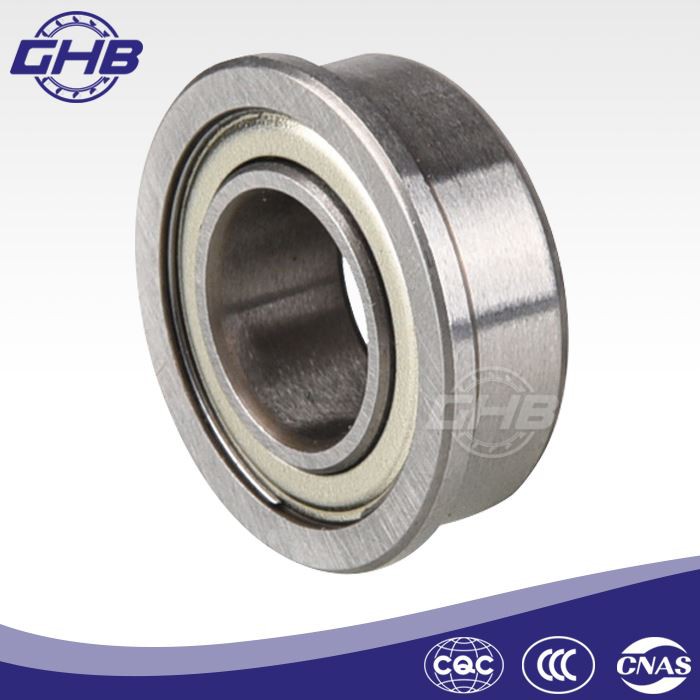

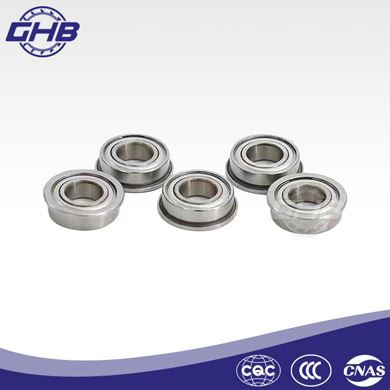

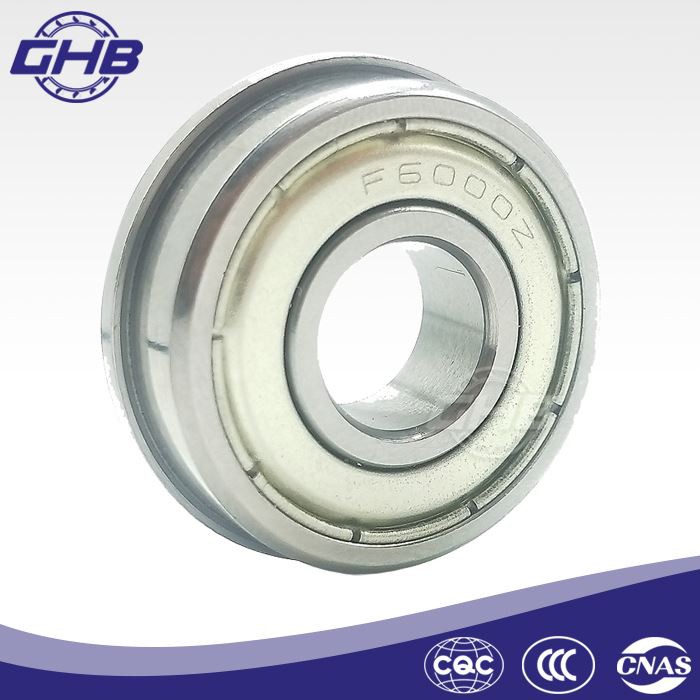

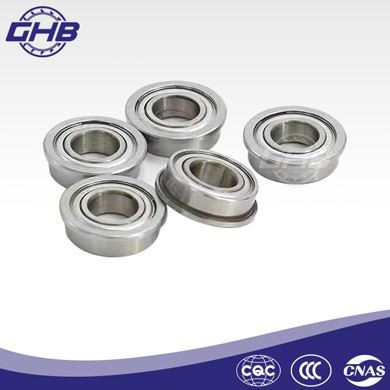

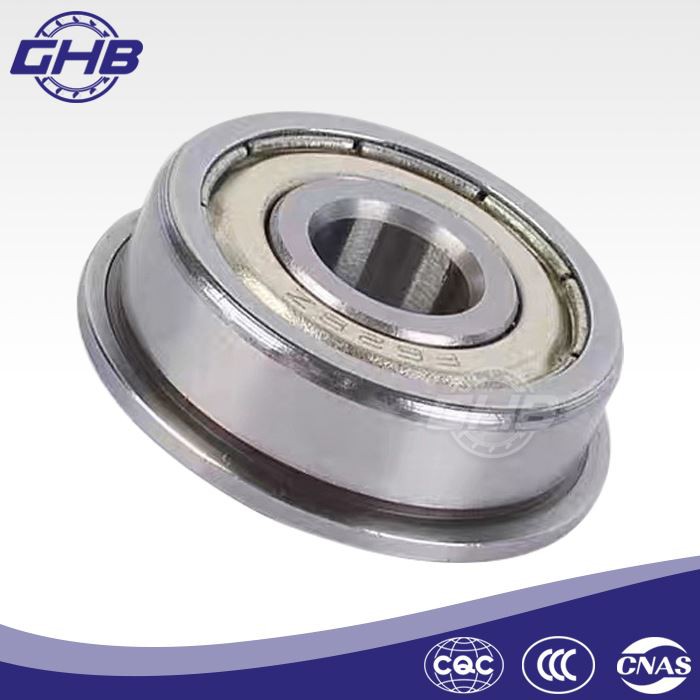

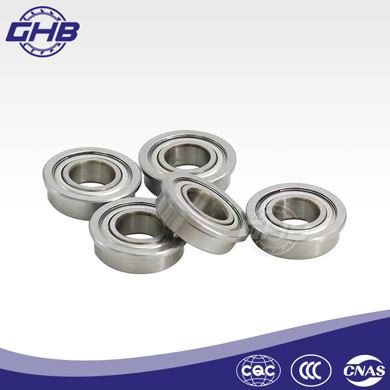

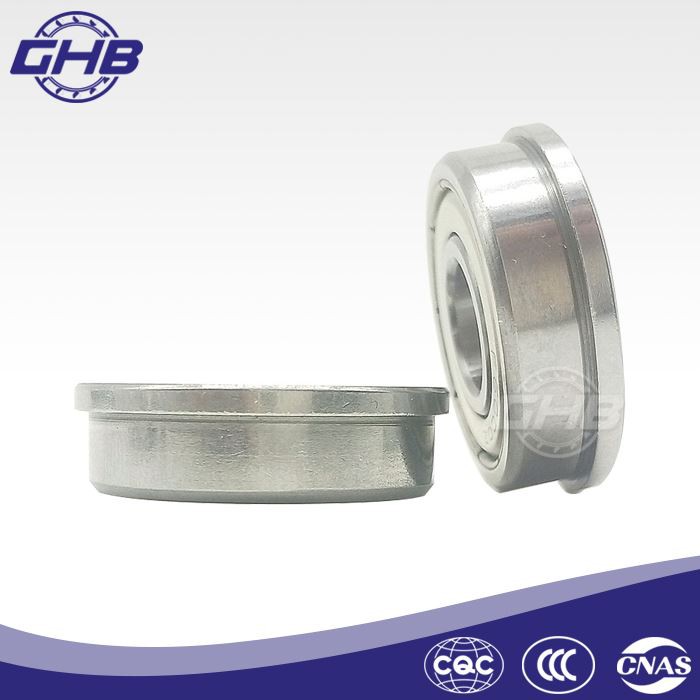

Miniatur-Flanschkugellager

Material: GCr15, Kohlenstoffstahl
Genauigkeit: P0, P6, P5, P4, P2
Geräuschpegel und Vibration: ZV, Z1V1, Z2V2, Z3V3, Z4V4
Radialspiel: C0, C3, C2, C4
Paket: Rohrpaket, Einzelkarton
Port: Shanghai, Xi'an, Qingdao, Guangzhou
Lieferfähigkeit: 100000 Stück pro Monat
Place of origin: Xi'an city, China
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Der äußere Ring vonMiniatur-Flanschkugellagerangeflanscht ist und die Lagerpositionierung kein Lagerbock mehr benötigt, so ist die axiale Positionierung des Lagers einfacher und kostengünstiger. Der Flansch verhindert eine axiale Bewegung des Lagers, sodass das Lager in einer vibrierenden Umgebung eine gute Zuverlässigkeit und Stabilität aufrechterhalten kann. Bei der Konstruktion der mechanischen Struktur wählen wir diesen Lagertyp, um die Konstruktion der mechanischen Struktur zu vereinfachen und auch die Fälle zu erfüllen, in denen an einem Ende der Welle kein Verbindungsstück vorhanden ist und es befestigt werden muss. Wie Miniaturkugellager,Miniatur-Flanschkugellagerhaben die Vorteile hoher Präzision, hoher Geschwindigkeit, geringer Vibration und geringer Geräuschentwicklung bei einem breiten Anwendungsspektrum.

Flanschkugellager werden in Bürogeräten, medizinischen Geräten, Mikromotoren, Prüfgeräten, Haushaltsgeräten, Druckrotoren, Festplattenmotoren, Schrittmotoren und anderen verwandten Bereichen eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die F68-Serie, die F69-Serie, die F60-Serie, die MF-Serie und die FR-Serie.

● Produktionsdetails

◆ Forging forming process

Es besteht aus Stauch-, Umform-, Stanz-, Reib- und Umformprozessen wie folgt:

1. Stauchen: Die Platinenhöhe wird gesenkt und gleichzeitig der Durchmesser vergrößert.

2. Umformen: Der Rohling wird durch den Stempel in einer oder mehreren konkaven Formkavitäten verformt und es entsteht das den Prozessanforderungen entsprechende umgeformte Schlechtmaterial. Unterschiedliche Umformprozesse können unterschiedliche Formen von Umformrohlingen erhalten.

3. Stanzen: Stanzen Sie den geformten Materialkern aus oder schneiden Sie die beschädigten Innen- und Außenringe des Turms ab oder stanzen Sie nach dem Stauchen ein Durchgangsloch in die Mitte des schlechten Materials.

4. Reiben: Reduzieren Sie die Wandstärke des Rohlings, erweitern Sie gleichzeitig seinen Innen- und Außendurchmesser und ändern Sie die Querschnittsform - des Schmiedestücks.

5. Formgebung: Der Rohling wird nach dem Fräsen direkt in der Kavität des konkaven Modells ausgearbeitet. Dies ist vorteilhaft, um die geometrische und dimensionale Genauigkeit der Schmiedestücke und die dimensionale Konsistenz der gleichen Charge von Schmiedestücken weiter zu verbessern.

miniature bearing manufacturers

◆ Bearing steel surface quality inspection

1. Size and shape: GB/T14981-1994 "Hot-rolled wire rod size, shape, weight and allowable deviation" and GB T905-1994 "Cold-drawn round steel, square steel, hexagonal steel size, shape, weight and allowable deviation" and other standards have made relevant regulations on the size, roundness and allowable deviation of round steel.

2. Bending degree of round steel. The bending degree is specified in GB/T18254-2002 "High Carbon Chromium Bearing Steel".

3. Oberflächenfehler. Sichtprüfung, ohne Risse, Kratzer, Falten, Rost, Stottern usw.

flanged radial bearing

● Stahlkugel-Oberflächenverstärkungsbehandlung

Nachdem die Oberfläche der Stahlkugel verfestigt ist, befindet sie sich in einem Zustand der Druckspannung, die mit der plastischen Verformung des Metalls im kalten Zustand zusammenhängt. Wenn das Metall im kalten Zustand plastisch verformt wird, wird der Charakter verzerrt, verlängert und gebrochen, und viele Atome werden aus der ursprünglich dichtesten atomaren Anordnung verschoben, was dazu führt, dass die Dichte des Metalls abnimmt und das Volumen zunimmt, während das Metall in die Untergrundschicht erfährt keine plastische Verformung und hat eine gute Elastizität, was die Volumenzunahme des Oberflächenmetalls behindert. Auf diese Weise übt das Metall in der Schicht unter der Oberfläche eine Druckspannung auf das Oberflächenmetall aus. Die Oberflächenverstärkung von Stahlkugeln übernimmt häufig die mechanische Kollisionsmethode. An der horizontalen Metallzylinderwand befinden sich gleichmäßig verteilte Hebekübel-Stahlplatten zum Heben von Stahlkugeln entlang des Umfangs. Eine kleine Menge Dieselöl wird in den Zylinder gegeben und der Zylinder wird mit niedriger Geschwindigkeit gedreht, um die Oberflächen der Stahlkugeln miteinander kollidieren zu lassen. Verstärkt werden, wenn kleine Stahlkugeln (Durchmesser kleiner oder gleich 10 mm) verstärkt werden, wird auch ein mit hoher- Geschwindigkeit rotierender innerer Zylinder in den Zylinder eingebaut, um die Kollisionsfähigkeit zu verbessern. Der Verfestigungsprozess wird im Allgemeinen nach dem Hartschleifen und vor dem Feinschleifen angeordnet.

● Warum uns wählen

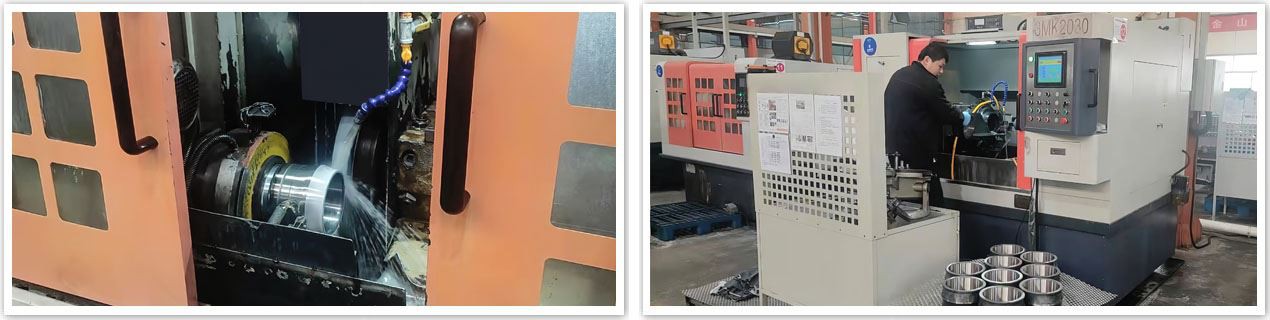

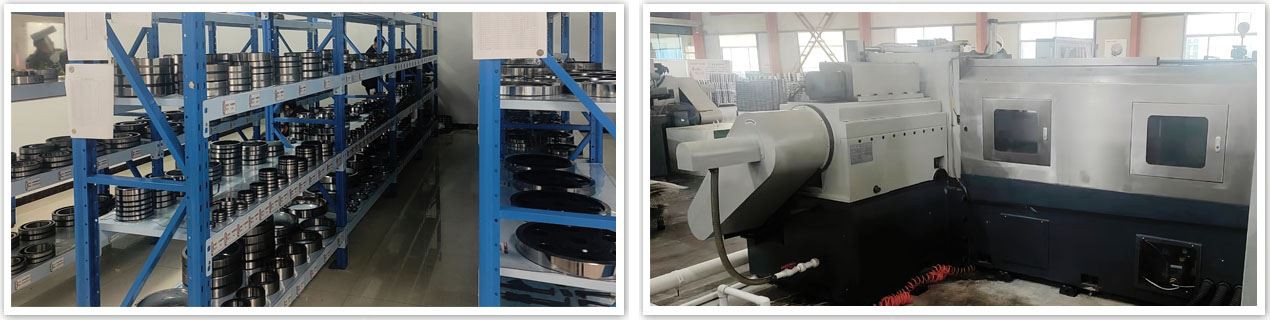

Unser Unternehmen verfügt über eine starke technische Kraft und ist mit fortschrittlichen Verarbeitungsgeräten ausgestattet. Es gibt mehr als 60 Hauptlagerverarbeitungsgeräte und mehr als 10 Hilfsgeräte. Unser Unternehmen hält mit dem Entwicklungstrend der Lagerindustrie Schritt, aktualisiert und fügt ständig fortschrittliche Verarbeitungsgeräte hinzu, bietet Kunden zuverlässige und wettbewerbsfähige preisgünstige Produkte, kundenorientiert, um einen Mehrwert für Kunden zu schaffen.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonMiniatur-Flanschkugellager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

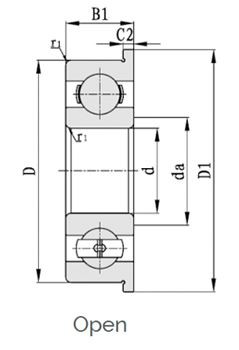

● Technische Parameter

Lagerbezeichnung	Abmessungen (mm)								Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Grenzdrehzahl für Schmierung mit Fett	Grenzdrehzahl für Schmierung mit Öl
	d	D	D1		B1	B	C2	C1	Kr	Kor	nG	nB
			Offen	ZZ	Offen	ZZ	Offen	ZZ	N	N	min–1	min–1
F682ZZ	2	5	6.1	6.1	1.5	2.3	0.5	0.6	169	50	85 000	100 000
MF52ZZ	2	5	6.2	6.2	2	2.5	0.6	0.6	169	50	85 000	100 000
F692ZZ	2	6	7.5	7.5	2.3	3	0.6	0.8	330	99	75 000	90 000
MF62ZZ	2	6	7.2	7.2	2.5	2.5	0.6	-	330	99	75 000	90 000
MF72ZZ	2	7	8.2	8.2	2.8	3	0.6	0.6	386	129	63 000	75 000
F602ZZ	2	7	8.5	8.5	2.8	3.5	0.7	0.9	386	129	60 000	71 000
F682XZZ	2.5	6	7.1	7.1	1.8	2.6	0.5	0.8	209	74	71 000	80 000
F692XZZ	2.5	7	8.5	8.5	2.5	3.5	0.7	0.9	386	129	63 000	75 000
MF82X	2.5	8	9.2	9.2	2.5	-	0.6	-	558	180	60 000	67 000
F602XZZ	2.5	8	9.5	9.5	2.8	4	0.7	0.9	552	177	60 000	71 000
MF63ZZ	3	6	7.2	7.2	2	2.5	0.6	0.6	209	74	71 000	80 000
F683ZZ	3	7	8.1	8.1	2	3	0.5	0.8	311	112	63 000	75 000
MF83ZZ	3	8	9.2	9.2	2.5	3	0.6	-	395	141	60 000	67 000
F693ZZ	3	8	9.5	9.5	3	4	0.7	0.9	558	180	60 000	67 000
MF93ZZ	3	9	10.2	10.6	2.5	4	0.6	0.8	571	189	56 000	67 000
F603ZZ	3	9	10.5	10.5	3	5	0.7	-	571	189	56 000	67 000
F623ZZ	3	10	11.5	11.5	4	4	1	1	631	219	50 000	60 000
MF74ZZ	4	7	8.2	8.2	2	2.5	0.6	0.6	255	108	60 000	67 000
MF84ZZ	4	8	9.2	9.2	2	3	0.6	0.6	395	141	56 000	67 000
F684ZZ	4	9	10.3	10.3	2.5	4	0.6	1	641	227	53 000	63 000
MF104ZZ	4	10	11.2	11.6	3	4	0.6	0.8	711	272	48 000	56 000
F694ZZ	4	11	12.5	12.5	4	4	1	1	957	350	48 000	56 000
F604ZZ	4	12	13.5	13.5	4	4	1	1	957	350	48 000	56 000
F624ZZ	4	13	15	15	5	5	1	1	1301	488	40 000	48 000
F634ZZ	4	16	18	18	5	5	1	1	1340	523	36 000	43 000
MF85ZZ	5	8	9.2	9.2	2	2.5	0.6	0.6	218	90	53 000	63 000
MF95ZZ	5	9	10.2	10.2	2.5	3	0.6	0.6	431	169	50 000	60 000
MF105ZZ	5	10	11.2	11.6	3	4	0.6	0.8	431	169	50 000	60 000
MF115ZZ	5	11	12.5	12.5	-	4	0.8	1	716	282	45 000	53 000
F685ZZ	5	11	12.5	12.5	3	5	0.8	1	716	282	45 000	53 000
F695ZZ	5	13	15	15	4	4	1	1	1077	432	43 000	50 000
F605ZZ	5	14	16	16	5	5	1	1	1329	507	40 000	50 000
F625ZZ	5	16	18	18	5	5	1	1	1729	675	36 000	43 000
F635ZZ	5	19	22	22	6	6	1.5	1.5	2336	896	32 000	40 000
MF106ZZ	6	10	11.2	11.2	2.5	3	0.6	0.6	496	218	45 000	53 000
MF126ZZ	6	12	13.2	13.6	3	4	0.6	0.8	716	295	43 000	50 000
F686ZZ	6	13	15	15	3.5	5	1	1.1	1082	442	40 000	50 000
F696ZZ	6	15	17	17	5	5	1.2	1.2	1340	523	40 000	45 000
F606ZZ	6	17	19	19	6	6	1.2	1.2	2263	846	38 000	45 000
F626ZZ	6	19	22	22	6	6	1.5	1.5	2336	896	32 000	40 000
MF117ZZ	7	11	12.2	12.2	2.5	3	0.6	0.6	455	202	43 000	50 000
MF137ZZ	7	13	14.2	14.6	3	4	0.6	0.8	541	276	40 000	48 000
F687ZZ	7	14	16	16	3.5	5	1	1.1	1173	513	40 000	50 000
F697ZZ	7	17	19	19	5	5	1.2	1.2	1605	719	36 000	43 000
F607ZZ	7	19	22	22	6	6	1.5	1.5	2336	896	36 000	43 000
F627ZZ	7	22	25	25	7	7	1.5	1.5	3287	1379	30 000	36 000
MF128ZZ	8	12	13.2	13.6	2.5	3.5	0.6	0.8	543	274	40 000	48 000
MF148ZZ	8	14	15.6	15.6	3.5	4	0.8	0.8	817	386	38 000	45 000
F688ZZ	8	16	18	18	4	5	1	1.1	1252	592	36 000	43 000
F698ZZ	8	19	22	22	6	6	1.5	1.5	2237	917	36 000	43 000

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
