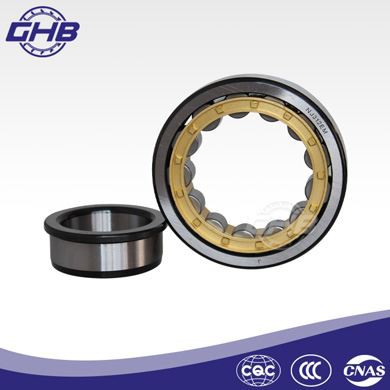

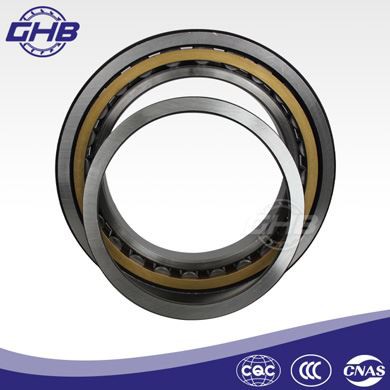

Einreihige Zylinderrollenlager mit Käfig

Material: Chromstahl
Genauigkeit: P0, P6, P5, P4, P2
Vibration: V, V1, V2, V3
Arbeitstemperatur: plus 150 Grad (Metallkäfig), plus 120 Grad (PA66-Käfig)
Käfigmaterial: Stahl, Messing, PA66
Grenzabmessungen Standard: GB/T 283-2007
Lieferzeit: ca. 3 bis 15 Tage
Service: Soem, ODM
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Einreihiges Zylinderrollenlagergs mit käfigbestehen aus einem Außenring, einem Innenring, einem Käfig und einem Rollensatz, die zerlegbare Lager sind. Die Rollen werden durch den Außenringbord oder den Innenringbord drehbar geführt. Lager sind einfach zu installieren und zu entfernen. Das Lager trägt hauptsächlich Radiallast und hat eine große Tragfähigkeit. Auf einer Seite des Innen- und Außenrings befinden sich Doppelrippen. Der Ring auf der anderen Seite hat ein Zylinderrollenlager mit einem einzigen Bord, das eine gewisse axiale Belastung in einer Richtung aufnehmen kann. Verglichen mit anderen Lagertypen mit den gleichen Außenabmessungen haben Zylinderrollenlager eine hohe Belastung, geringe Geräuschentwicklung und hohe Geschwindigkeit, und die Reibung zwischen den Wälzkörpern und den Ringrippen ist gering, was für hohe -Geschwindigkeiten geeignet ist Drehung. Die einreihigen Zylinderrollenlager lassen einen kleinen Winkelfehler zwischen der Achse des Innenrings und der Achse des Außenrings zu, und die Bearbeitungsgenauigkeit der Welle und des Lagersitzes ist relativ hoch, da sonst leicht eine ungleichmäßige Belastung oder Spannungskonzentration auftritt am Kontaktteil der Laufbahn. Wenn jedoch die Rollen- oder Laufbahnkontaktschiene korrigiert wird, wird die Spannungskonzentration reduziert.

Einreihige Zylinderrollenlager mit Käfigsind weit verbreitet in großen und mittelgroßen Motoren, Lokomotiven, Werkzeugmaschinenspindeln, Verbrennungsmotoren, Generatoren, vorderen und hinteren Stützwellen von Motoren, Wagenwellenstützen, Dieselmotoren, Baumaschinen, Schwermaschinen, Untersetzungsgetrieben, Getriebe und andere Bereiche.

● Lagerserie

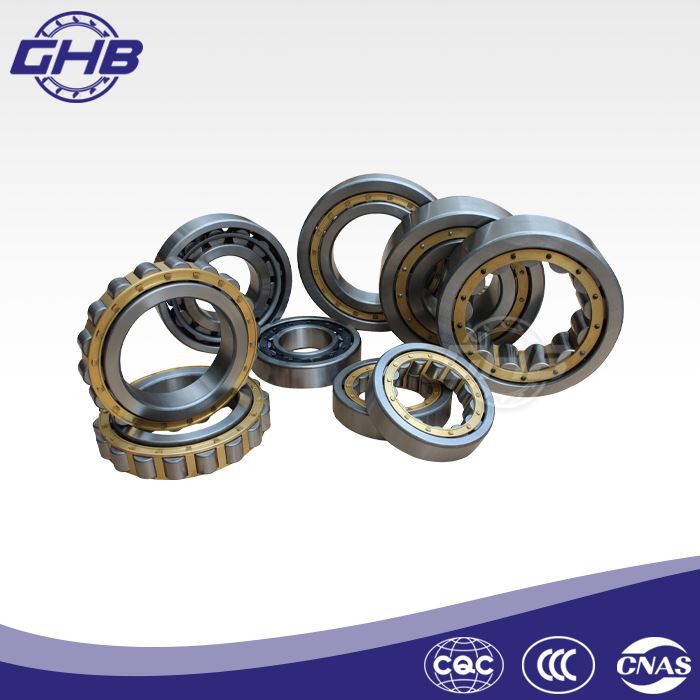

Die Typen der Lager umfassen N-Serie, NU-Serie, NJ-Serie, NUP-Serie, NF-Serie und NFP-Serie.

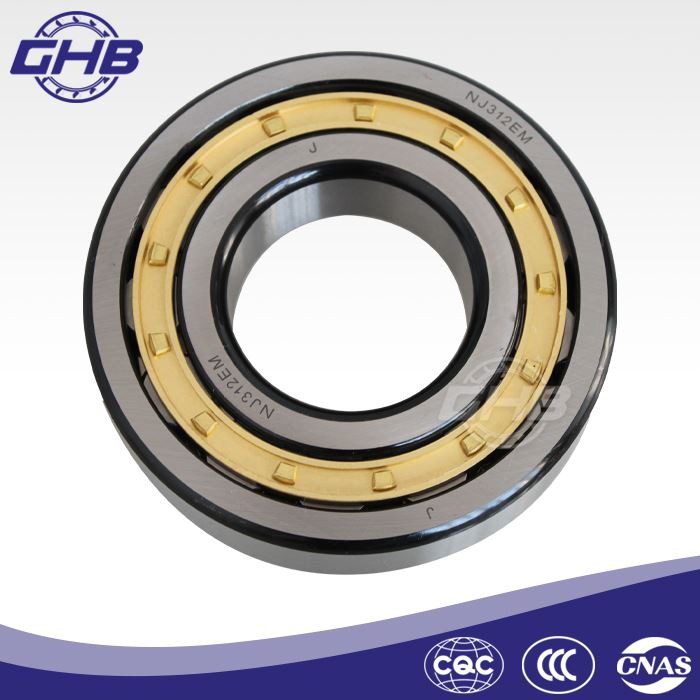

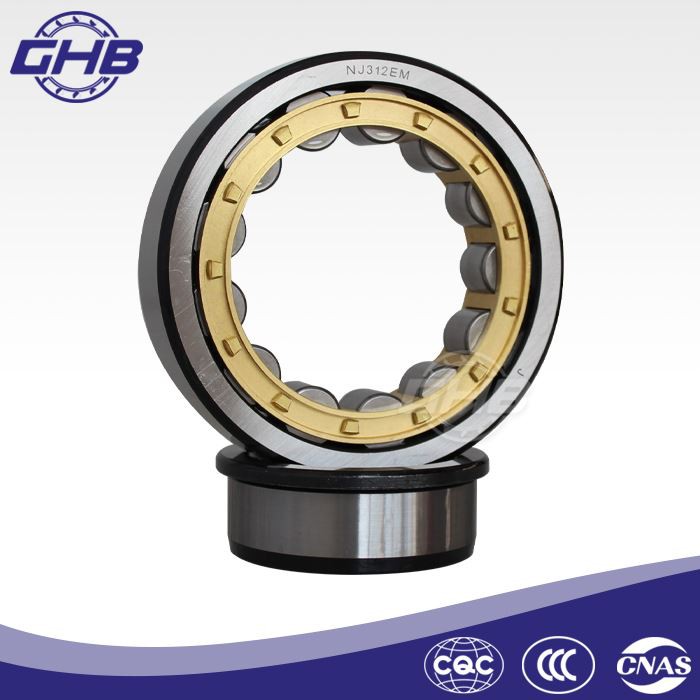

NJ-Typ (Messingkäfig)

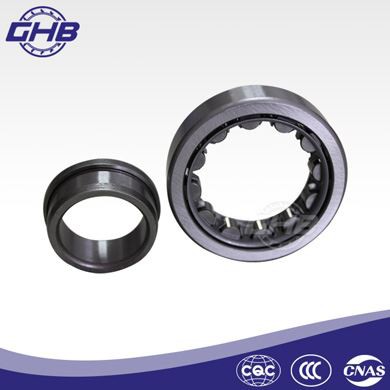

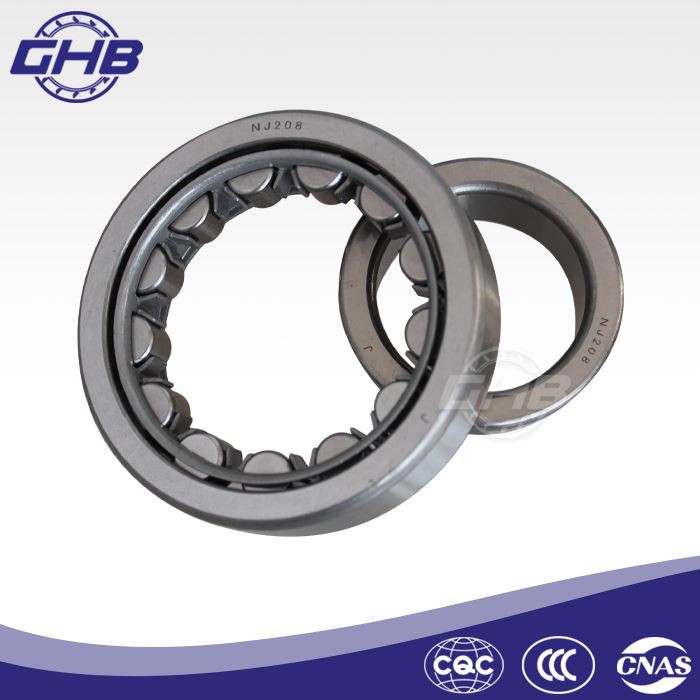

NJ-Typ (Stee Cage)

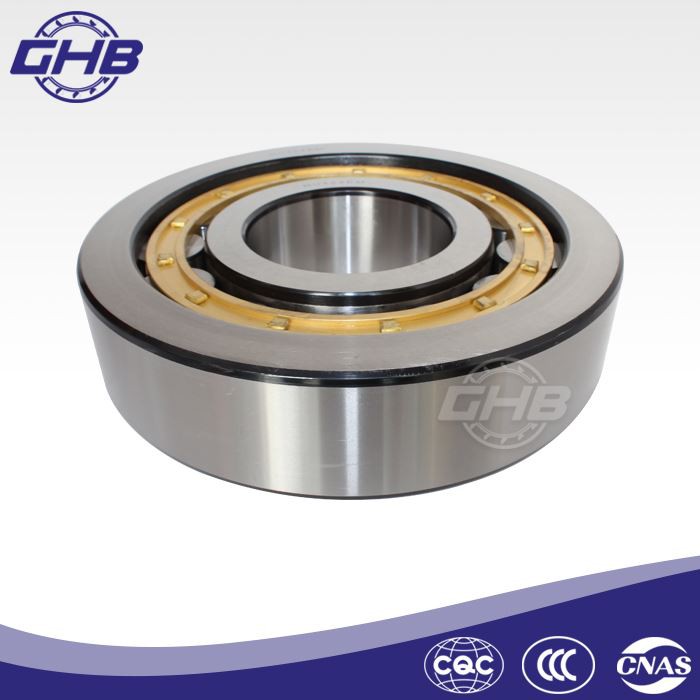

N-Typ (Messingkäfig)

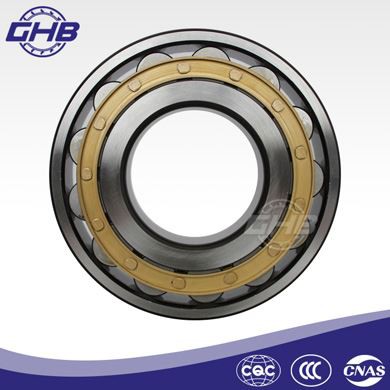

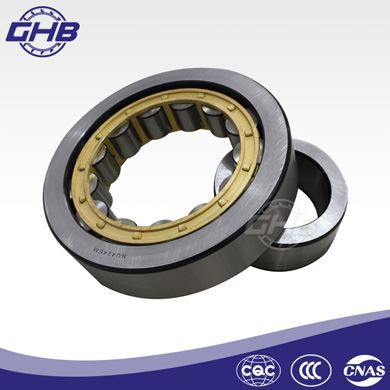

NU-Typ (Messingkäfig)

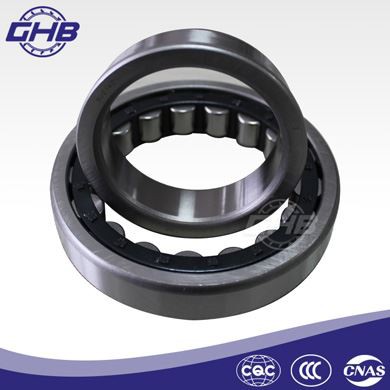

NU-Typ (Stee Cage)

NUP-Typ (Messingkäfig)

● Produktionsdetails

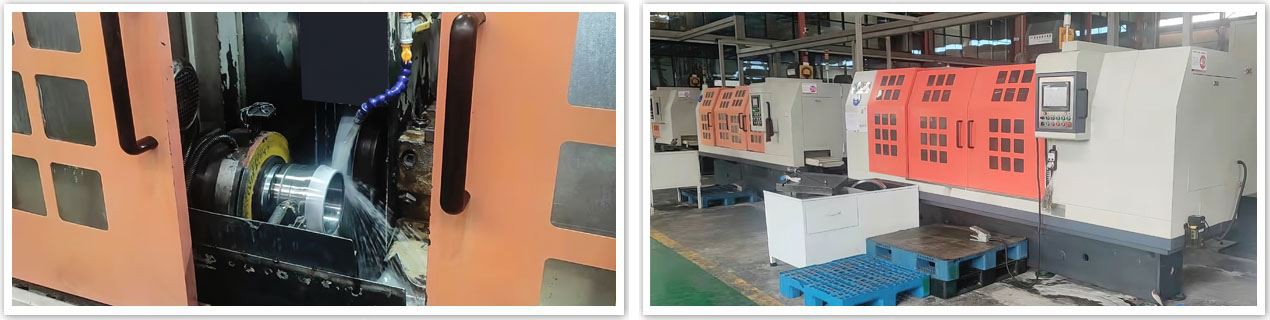

◆ Cylindrical roller machining process

The manufacturing process of cylindrical rollers varies with processing requirements, processing conditions, and roller dimensions. A process for processing grade III short cylindrical rollers by cold heading blank is as follows: abrasive head → cold heading → channeling ring belt → selecting material head → soft grinding outer diameter → soft grinding end face → heat treatment → channeling oxide skin → rough grinding outer diameter → rough grinding end face → soft spot → soft spot inspection → rough grinding outer diameter → final grinding end face → fine grinding outer diameter → final grinding outer diameter → grinding convexity → final grinding outer diameter → hot cleaning, drying → final inspection and sorting → oiling and packaging. The typical machining process by turning bristle is as follows: turning outer diameter, end face and cutting off → turning chamfering and end face → turning chamfering → soft outer diameter → processing → channeling oxide skin → coarse outer diameter → coarse end face → fine end face → fine outer diameter tool → fine grinding outer diameter → final grinding outer diameter → grinding convexity → (polishing) → ultra-finishing → visual inspection → cleaning → oiling → counting and packaging.

nu2228

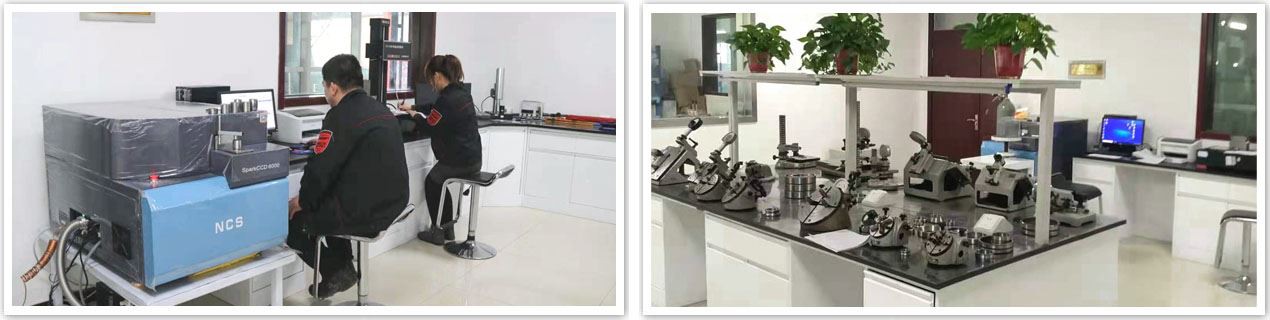

◆ Quality Management

ISO 9000:2000 "Quality Management System Fundamentals and Terminology" defines a process as: "a set of interrelated or interacting activities that transform inputs into outputs". The input to one process is usually the output of other processes. In order to add value, companies usually plan the process and make it happen under controlled conditions. Any activity that uses resources and control methods to transform inputs into outputs can be considered a process. According to the process method theory of ISO 9001:2000 "Quality Management System Requirements", as a bearing manufacturer, the input comes from customer requirements, and the output is the process of meeting customer requirements (product/service realization process). In order to get the final satisfactory output, it is necessary to decompose the bearing production process into several sub-processes, and monitor and measure them one by one to achieve satisfactory results.

nj219

● Die Funktion des Käfigs

Wälzlager haben zwei Strukturen, mit und ohne Käfig. Große Lager müssen im Allgemeinen größeren Belastungen standhalten, oft ohne Käfige, aber gefüllt mit Wälzkörpern zwischen den inneren und äußeren Laufbahnen. Die meisten kleinen und mittelgroßen- Wälzlager sind mit Käfigen ausgestattet. Der Käfig dient hauptsächlich dazu, die Wälzkörper in gleichen Abständen zu beabstanden und gleichmäßig auf dem Umfang der Laufbahn zu verteilen, um zu verhindern, dass die Wälzkörper im Betrieb kollidieren und aneinander reiben. um die Wälzkörper zu führen und anzutreiben, damit sie auf der richtigen Laufbahn rollen. Bei einem zerlegbaren Lager sind die Wälzkörper mit einem Ring kombiniert, um zu verhindern, dass die Wälzkörper herausfallen.

● Vorteile

Our company implements quality inspection post management strictly, inspectors must be trained and assessed to meet the requirements before beginning work. Our company implements bearing production process inspection strictly. Each process must pass inspection before switching to the next process, classification management for qualified and unqualified products. We hold quality meetings regularly and comply with the quality management system, focusing on establishing the quality awareness of all employees. Quality is not only the foundation of company's survival, but also our core competitiveness. Our company is committed to providing customers with high-quality bearing products with strict quality control system.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem Kundendienst von-einreihige Zylinderrollenlager mit Käfig, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

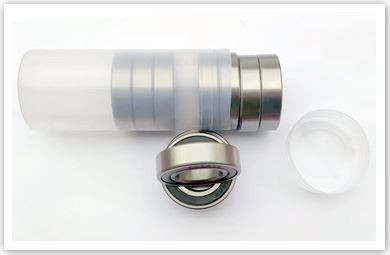

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

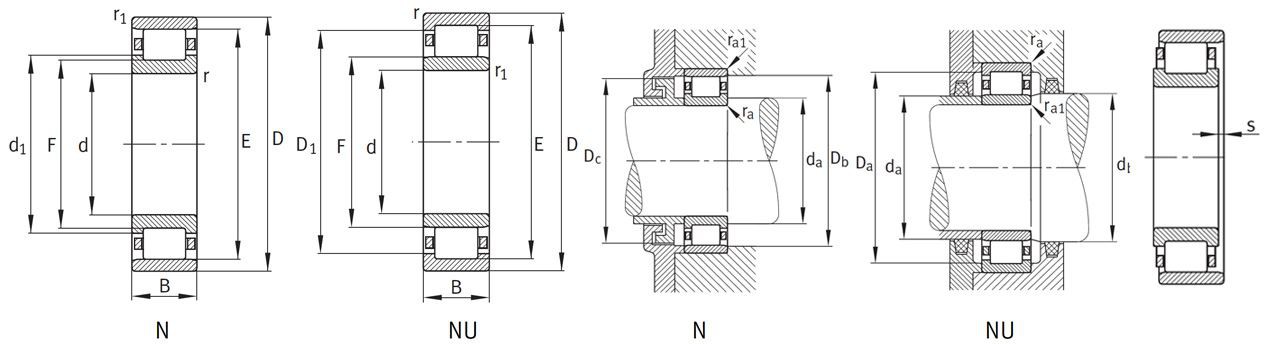

● Technische Parameter

high speed cylindrical roller bearings

Lagerbezeichnung	Abmessungen (mm)																		Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
	d	D	B	r	r1	s	E	F	D1	d1	da	da	db	Da	Db	Gleichstrom	Ra	ra1	Kr	Kor	Kur	nG	nB	m
				Mindest.	Mindest.				≈	≈	Mindest.	max.	Mindest.	max.	Mindest.	max.	max.	max.	N	N	N	min–1	min–1	≈kg
N202-E-TVP2	15	35	11	0.6	0.3	0.5	30.3	19.3	–	21.6	17.4	–	–	32.6	31	29	0.6	0.3	15 100	10 400	1 470	22 000	17 600	0.047
NU202-E-TVP2	15	35	11	0.6	0.3	1.6	30.3	19.3	28	–	17.4	18.5	20	32.6	–	–	0.6	0.3	15 100	10 400	1 290	22 000	17 600	0.048
N203-E-TVP2	17	40	12	0.6	0.3	1.2	35.1	22.1	–	24.9	21	–	–	36	36	34	0.6	0.3	20 800	14 600	2 110	18 000	15 400	0.068
NU203-E-TVP2	17	40	12	0.6	0.3	1.2	35.1	22.1	32.5	–	21	21.5	23	36	–	–	0.6	0.3	20 800	14 600	1 820	18 000	15 400	0.069
NU2203-E-TVP2	17	40	16	0.6	0.3	1.7	35.1	22.1	32.5	–	21	21.5	23	36	–	–	0.6	0.3	28 500	21 900	3 500	18 000	13 300	0.051
NU303-E-TVP2	17	47	14	1	0.6	1.2	40.2	24.2	37.1	–	21.2	23.5	25	42.8	–	–	1	0.6	30 000	21 200	2 650	16 000	13 700	0.121
N204-E-TVP2	20	47	14	1	0.6	0.8	41.5	26.5	–	29.7	24	–	–	41	43	40	1	0.6	32 500	24 700	3 850	16 000	13 100	0.112
NU204-E-TVP2	20	47	14	1	0.6	0.8	41.5	26.5	38.8	–	24	26	29	41	–	–	1	0.6	32 500	24 700	3 100	16 000	13 100	0.114
NU2204-E-TVP2	20	47	18	1	0.6	1.8	41.5	26.5	38.8	–	24	26	29	41	–	–	1	0.6	38 500	31 000	5 000	16 000	11 400	0.146
NU304-E-TVP2	20	52	15	1.1	0.6	1	45.5	27.5	42.4	–	24	27	30	45	–	–	1	0.6	36 500	26 000	3 250	14 000	12 100	0.153
NU2304-E-TVP2	20	52	21	1.1	0.6	1.9	45.5	27.5	42.4	–	24	27	30	45	–	–	1	0.6	48 500	38 000	6 300	14 000	9 900	0.215
NU1005-M1	25	47	12	0.6	0.3	2.4	41.5	30.5	39.3	–	27	30	32	44	–	–	0.6	0.3	16 700	12 900	1 520	28 000	13 100	0.092
N205-E-TVP2	25	52	15	1	0.6	1.3	46.5	31.5	–	34.7	29	–	–	46	48	45	1	0.6	34 500	27 500	4 350	15 000	11 800	0.135
NU205-E-TVP2	25	52	15	1	0.6	1.2	46.5	31.5	43.8	–	29	31	34	46	–	–	1	0.6	34 500	27 500	3 500	15 000	11 800	0.137
NU2205-E-TVP2	25	52	18	1	0.6	1.7	46.5	31.5	43.8	–	29	31	34	46	–	–	1	0.5	41 500	34 500	5 700	15 000	9 800	0.165
N305-E-TVP2	25	62	17	1.1	1.1	1.4	54	34	–	38.1	32	–	–	55	55	53	1	1	48 000	36 500	5 800	12 000	10 200	0.242
NU305-E-TVP2	25	62	17	1.1	1.1	1.5	54	34	50.7	–	32	33	37	55	–	–	1	1	48 000	36 500	4 700	12 000	10 200	0.245
NU2305-E-TVP2	25	62	24	1.1	1.1	1.9	54	34	50.7	–	32	33	37	55	–	–	1	1	66 000	55 000	9 400	12 000	8 400	0.349
NU1006-M1	30	55	13	1	0.6	2.4	48.5	36.5	46.1	–	33	35	38	50	–	–	1	0.6	22 900	19 300	2 400	24 000	11 000	0.134
N206-E-TVP2	30	62	16	1	0.6	1.4	55.5	37.5	–	41.1	34	–	–	56	57	54	1	0.6	45 000	36 000	5 700	12 000	9 800	0.205
NU206-E-TVP2	30	62	16	1	0.6	1.5	55.5	37.5	52.5	–	34	37	40	56	–	–	1	0.6	45 000	36 000	4 650	12 000	9 800	0.207
NU2206-E-TVP2	30	62	20	1	0.6	1.6	55.5	37.5	52.5	–	34	37	40	56	–	–	1	0.6	57 000	48 500	8 100	12 000	8 200	0.255
N306-E-TVP2	30	72	19	1.1	1.1	0.6	62.5	40.5	–	45	37	–	–	65	64	61	1	1	61 000	48 000	8 000	10 000	9 000	0.366
NU306-E-TVP2	30	72	19	1.1	1.1	1.2	62.5	40.5	59.2	–	37	40	44	65	–	–	1	1	61 000	48 000	6 400	10 000	9 000	0.368
NU2306-E-TVP2	30	72	27	1.1	1.1	2.2	62.5	40.5	59.2	–	37	40	44	65	–	–	1	1	86 000	75 000	13 200	10 000	7 300	0.529
NU406-M1	30	90	23	1.5	1.5	2.3	73	45	68.4	–	41	44	47	79	–	–	1.5	1.5	83 000	64 000	10 400	14 000	–	0.859
NU1007-M1	35	62	14	1	0.6	2.6	55	42	52.4	–	38	41	44	57	–	–	1	0.6	29 000	26 000	3 150	20 000	9 700	0.177
N207-E-TVP2	35	72	17	1.1	0.6	0.7	64	44	–	48	39	–	–	65	65	63	1	0.6	58 000	48 500	7 900	10 000	8 300	0.301
NU207-E-TVP2	35	72	17	1.1	0.6	0.7	64	44	61	–	39	43	46	65	–	–	1	0.6	58 000	48 500	6 400	10 000	8 300	0.303
NU2207-E-TVP2	35	72	23	1.1	0.6	2.2	64	44	61	–	39	43	46	65	–	–	1	0.6	72 000	64 000	10 800	10 000	7 300	0.406
N307-E-TVP2	35	80	21	1.5	1.1	0.6	70.2	46.2	–	51	42	–	–	71	71	69	1.5	1	76 000	63 000	10 700	9000	8 100	0.486
NU307-E-TVP2	35	80	21	1.5	1.1	0.6	70.2	46.2	66.6	–	42	45	48	71	–	–	1.5	1	76 000	63 000	8 600	9000	8 100	0.486
NU2307-E-TVP2	35	80	31	1.5	1.1	3	70.2	46.2	66.6	–	42	45	48	71	–	–	1.5	1	108 000	98 000	17 400	9000	6 700	0.723
NU407-M1	35	100	25	1.5	1.5	2.6	83	53	78.2	–	46	52	55	89	–	–	1.5	1.5	102 000	83 000	10 900	12 000	–	1.14
NU1008-M1	40	68	15	1	0.6	2	61	47	58.2	–	43	46	49	63	–	–	1	0.6	33 500	30 500	3 350	19 000	8 900	0.216
N208-E-TVP2	40	80	18	1.1	1.1	1	71.5	49.5	–	54	47	–	–	73	73	70	1	1	63 000	53 000	8 700	9000	7 600	0.358
NU208-E-TVP2	40	80	18	1.1	1.1	1	71.5	49.5	68.3	–	47	49	52	73	–	–	1	1	63 000	53 000	7 000	9000	7 600	0.379
NU2208-E-TVP2	40	80	23	1.1	1.1	1.5	71.5	49.5	68.3	–	47	49	52	73	–	–	1	1	83 000	75 000	12 900	9000	6 400	0.492
N308-E-TVP2	40	90	23	1.5	1.5	1.2	80	52	–	57.6	49	–	–	81	81	79	1.5	1.5	95 000	78 000	12 900	7500	7 300	0.656
NU308-E-TVP2	40	90	23	1.5	1.5	1.3	80	52	75.9	–	49	51	55	81	–	–	1.5	1.5	95 000	78 000	10 400	7500	7 300	0.659
NU2308-E-TVP2	40	90	33	1.5	1.5	2.7	80	52	75.9	–	49	51	55	81	–	–	1.5	1.5	132 000	119 000	20 700	7500	6 000	0.958
NU408-M1	40	110	27	2	2	2.8	92	58	86.4	–	53	57	60	97	–	–	2	2	119 000	95 000	12 700	11 000	–	1.47
NU1009-M1	45	75	16	1	0.6	2.5	67.5	52.5	64.5	–	48	52	54	70	–	–	1	0.6	40 000	37 500	4 800	16 000	8 100	0.277
N209-E-TVP2	45	85	19	1.1	1.1	1	76.5	54.5	–	59	52	–	–	78	78	75	1	1	72 000	63 000	10 600	8500	7 100	0.434
NU209-E-TVP2	45	85	19	1.1	1.1	1	76.5	54.5	73.3	–	52	54	57	78	–	–	1	1	72 000	63 000	8 600	8500	7 100	0.434
NU2209-E-TVP2	45	85	23	1.1	1.1	1.5	76.5	54.5	73.3	–	52	54	57	78	–	–	1	1	87 000	82 000	14 100	8500	5 800	0.532
N309-E-TVP2	45	100	25	1.5	1.5	1	88.5	58.5	–	64.4	54	–	–	91	90	87	1.5	1.5	115 000	98 000	16 400	6700	6 500	0.891
NU309-E-TVP2	45	100	25	1.5	1.5	1	88.5	58.5	84.1	–	54	57	60	91	–	–	1.5	1.5	115 000	98 000	13 300	6700	6 500	0.893
NU2309-E-TVP2	45	100	36	1.5	1.5	2.5	88.5	58.5	84.1	–	54	57	60	91	–	–	1.5	1.5	162 000	153 000	27 000	6700	5 400	1.3
NU409-M1	45	120	29	2	2	2.9	100.5	64.5	94.6	–	58	63	66	107	–	–	2	2	143 000	119 000	16 000	9500	–	1.87

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
