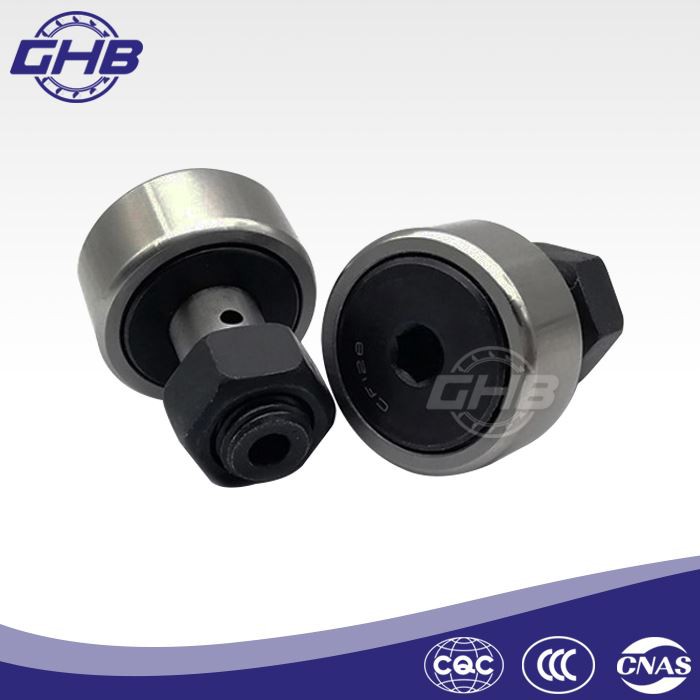

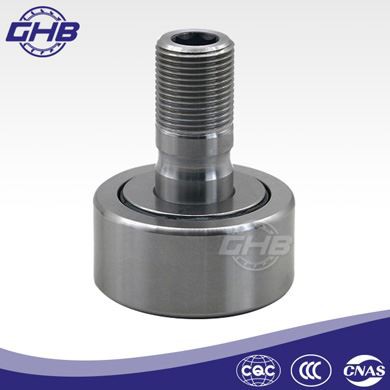

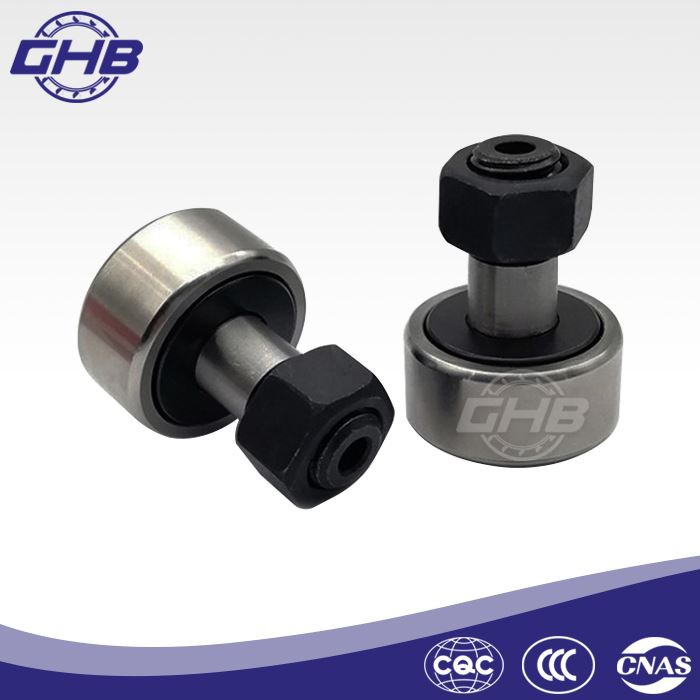

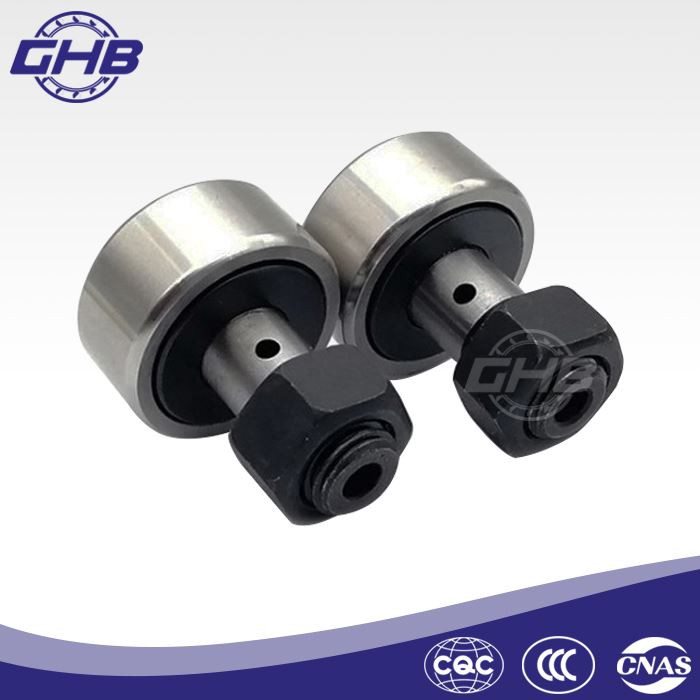

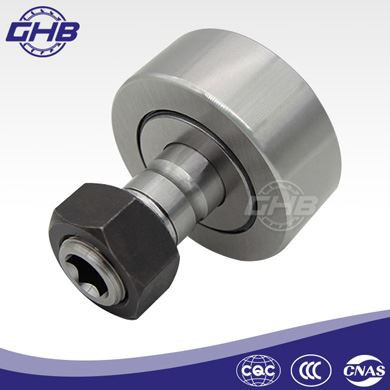

Bolzenlaufrollen

Material: Chromstahl (GCr15)
Genauigkeit: P0, P6, P5, P4, P2
Radialspiel: C0, C3, C2, C4
Arbeitstemperaturbereich: -30 Grad 100 Grad
Käfigmaterial: Stahl
Technologiestandard: GB/T 6445-2007
Präzision der Nadelrollen: G2, G3, G5
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Bolzenlaufrollenbestehen aus dickwandigen- Außenringen, verschraubten Wellen, Nadelkränzen oder vollrolligen Wälzkörpersätzen. Die Bolzenbahn wird abgeschreckt, um Spannungskonzentrationen zu vermeiden, ist die Außenfläche des dick--wandigen Außenrings der Rolle bogen-förmig. Je nach Einsatzzweck kann der Außenring auch zylindrisch ausgeführt werden. Der Außenring hat zwei angeformte Borde, die durch Rollen axial geführt werden. Der Kopf des Bolzenschafts und der eingepresste seitliche Haltering -bieten axiale Unterstützung für den Außenring durch die Rollen. Wenn sich die gekrümmte Rolle auf der flachen Laufbahn oder der Kurvenscheibe bewegt, erhöht sich die Eigenspannung der Rolle aufgrund der elastischen Verformung des Außenrings. Bogenrollenlager sind für stärkere radiale Belastungen geeignet. Da der Außenring axial durch Rollen geführt wird, kann das Lager auch stärkeren axialen Belastungen standhalten, was einen Betrieb mit relativ hohen - Drehzahlen ermöglicht.

Bolzenlaufrollenlager werden häufig in Textilmaschinen, Landmaschinen, Maschinen und Anlagen für Förderbänder, Führungsschienen für CNC-Geräte, Druckmaschinen und anderen Bereichen eingesetzt.

● Lagerserie

Die Arten vonNockenlaufrollenDazu gehören die KR-Serie, die KR..-PP-Serie, die KRE..-PP-Serie, die KRV..-PP-Serie, die NUKR-Serie, die NUKRE-Serie, die PWKR..-2RS-Serie und Baureihe PWKRE..-2RS.

KR-Serie: Das Lager mit Bolzenwelle, Nadelrolle und Käfig ist für schwere Lasten und mittlere Geschwindigkeiten geeignet.

KRV-Serie: Das Lager ist eine vollrollige Nadelrollenstruktur, die für schwerere Lasten und Gelegenheiten mit niedrigerer Geschwindigkeit geeignet ist.

NUKR-Serie: Das Lager ist eine vollrollige Zylinderrollenstruktur, die für die Aufnahme besonders hoher Lasten sowie für axiale Stoßbelastungen geeignet ist.

● Produktionsdetails

◆ Commonly used steel for bearing rings

The commonly used steel for bearing rings is high carbon chromium bearing steel. At present, the standard of high carbon chromium bearing steel used is GB/T18524-2002 "High Carbon Chromium Bearing Steel". The basic steel grades are GCr4, GCr15, GCr15SiMn, GCr15SiMo and GCr18Mo. The commonly used ones are GCr15 and GCr15SiMn, and their properties are basically the same. But GCr15SiMn has better hardenability. High carbon chromium bearing steel can meet the requirements of general and some special-purpose bearings, with good wear resistance and contact fatigue resistance, ideal corrosion resistance, certain elasticity, toughness, and good processing performance. The price is cheaper. When manufacturing the chemical composition standard of the material used for bearing parts, the intrinsic quality of the bearing depends to a large extent on the metallurgical quality of the bearing steel - that is, the uniformity of the chemical composition, the content, type, size and distribution of non-metallic inclusions, carbonization material inhomogeneity and low magnification tissue. In addition, the heat treatment quality of bearing parts also plays a decisive role in the performance and life of the bearing. Most of the materials used to manufacture rolling elements are high-carbon chromium bearing steels. GCr15 is used to produce steel balls with a diameter of less than 45mm and rollers with a diameter of less than 22mm, otherwise GCr15SiMn is used.

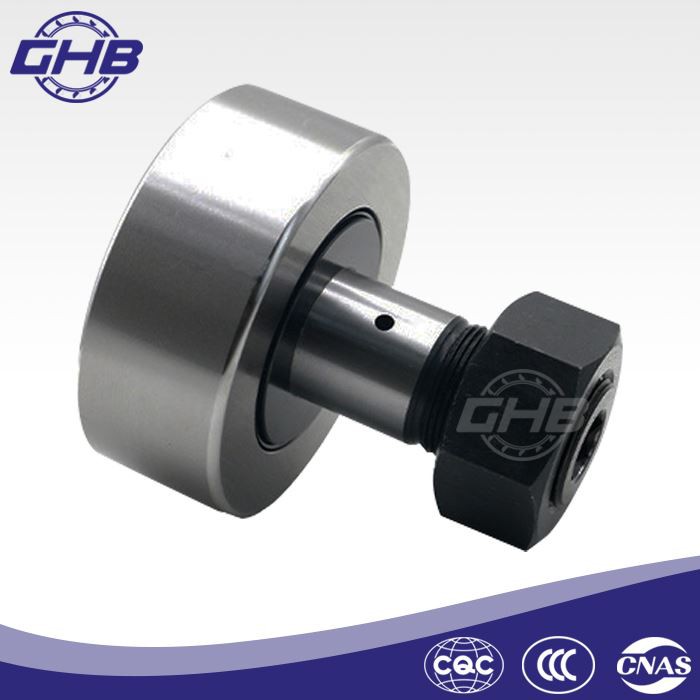

track roller bearing

◆ Detect the bearing noise

Im Allgemeinen besteht die Verwendung von Instrumenten zum Erfassen von Lagergeräuschen darin, den maximalen Spitzenwert, Scheitelfaktor (oder Scheitelfaktor) und Impulszahl der Lagerschwingung zu kontrollieren. Die Firma RHP legt die Grenze des maximalen Spitzenwerts auf das 4-fache des Effektivwerts fest, d. h. der Scheitelfaktor beträgt 4. Wenn die Impulszahl diese Grenze überschreitet, beträgt sie weniger als 3 Prozent der Impulszahl des Spitzenwerts, der den Effektivwert übersteigt Wert gilt das Lager als geräuschlos. Eine große Anzahl von Experimenten hat gezeigt, dass der Scheitelfaktor normaler Lager 35 beträgt, der Lager mit anormalem Geräusch 610, in schweren Fällen kann er mehr als 10 erreichen. Darüber hinaus können auch Methoden wie Kurtosis-Koeffizient, Spektrumanalyse, Hüllkurvenfrequenzanalyse und Schallintensitätsmessung verwendet werden, um anormale Lagergeräusche zu erkennen und zu analysieren.

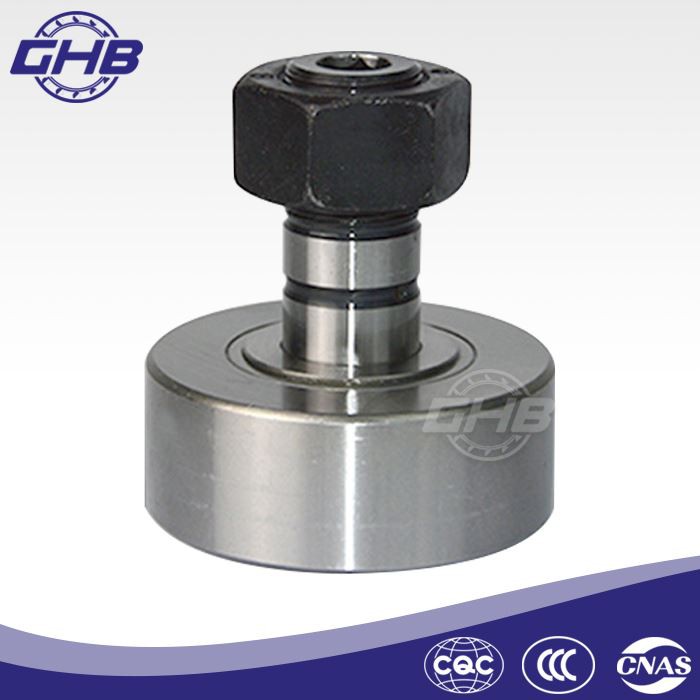

heavy duty track rollers

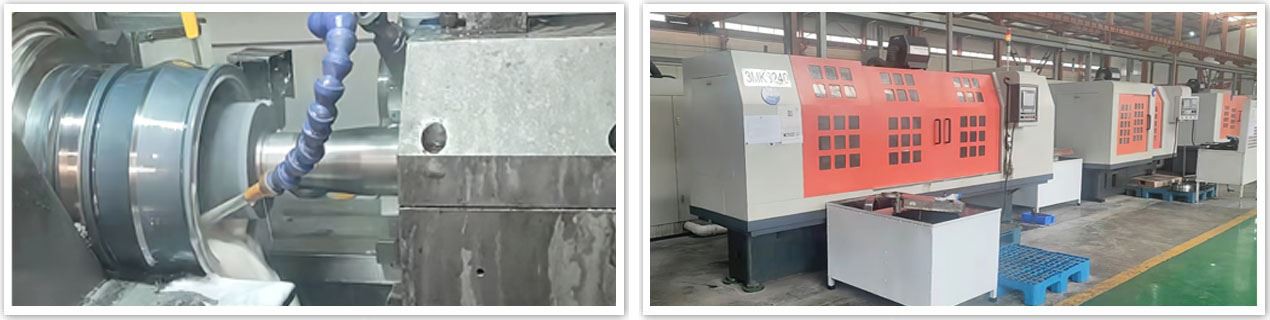

● Drehgenauigkeit von Lagerringen

Zusätzlich zu den Maßtoleranzanforderungen für jede Ringgröße gelten folgende Anforderungen an die Bearbeitungsgenauigkeit des Lagerrings, seine Form- und Positionsgenauigkeit:

1. Beim Schruppen der Aderendhülse sollte die Breitenabweichung (Paralleldifferenz) der gesamten Aderendhülse und der Rippe den entsprechenden Maßtoleranzbereich (einschließlich der Weichschliff-Stirnfläche) nicht überschreiten. Wird die Nicht--Referenzstirnfläche zur Endbearbeitung der Ferrule verwendet, so darf sie 1/2 ihrer Breitenmaßtoleranz nicht überschreiten, und die Parallelität der Nut zur Referenzstirnfläche (Nutenpendel) darf nicht überschritten werden den Toleranzbereich der Nutposition.

2. Der Geradheitsfehler des Innendurchmessers und der Mantellinie der Laufbahn darf 1/4 ihrer Durchmessertoleranz nicht überschreiten.

3. Die Ebenheit der Referenz-Stirnfläche darf nicht größer als 1/4 der Breitenzugabe sein, die Nicht--Referenz-Stirnfläche darf nicht größer als 1/2 der Breitentoleranz sein, und die niedrigste Position muss sein die durch die Verarbeitungstechnologie vorgegebene Mindestbreite nicht unterschreiten. Wenn die Unebenheit der Endfläche und Kratzer gleichzeitig auftreten, sollte die Ebenheit Kratzer enthalten.

● Standard

◆ ISO 15 Rolling bearings - Radial bearings - Boundary dimensions, general plan.

◆ ISO 7063 Rolling bearings. Needle roller bearing track rollers. Boundary dimensions and tolerances.

◆ ISO 76 Rolling bearings. Static load rating.

◆ ISO 246 Rolling bearings. Roller bearings. Main dimensions of the trust ring.

◆ ISO 281 Rolling bearings. Dynamic load and lifetime.

◆ ISO 492 Rolling bearings. Radial Bearings. Tolerances.

◆ ISO 582 Rolling bearings. Chamfer dimensions - Maximum values.

◆ ISO 1132-2 Rolling bearings. Tolerances. Measuring and checking methods and principles.

◆ ISO 5753 Rolling bearings. Inner radial clearance.

◆ ISO 683-17 Steel for heat treatment, steel alloy and automated steel. Part 17: Steel for roller bearings.

◆ GB/T 4661 Rolling bearings. Cylindrical rollers.

◆ GB/T 309 Rolling bearings. Needle rollers.

◆ GB/T 3077 Alloy structural steels.

◆ JB/T 7048 Rolling bearings. Engineering plastic cages. Specifications.

● Vorteile

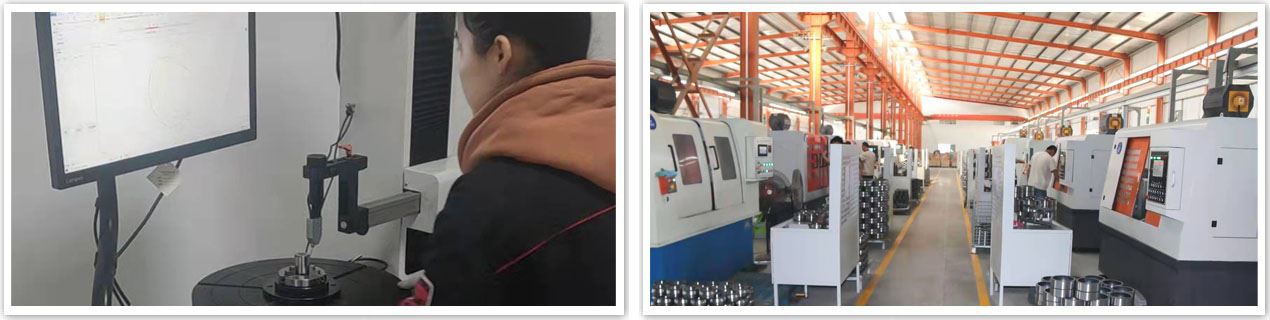

Our company implements quality inspection post management strictly, inspectors must be trained and assessed to meet the requirements before beginning work. Our company implements bearing production process inspection strictly. Each process must pass inspection before switching to the next process, classification management for qualified and unqualified products. We hold quality meetings regularly and comply with the quality management system, focusing on establishing the quality awareness of all employees. Quality is not only the foundation of company's survival, but also our core competitiveness. Our company is committed to providing customers with high-quality bearing products with strict quality control system.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonNockenlaufrollen, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

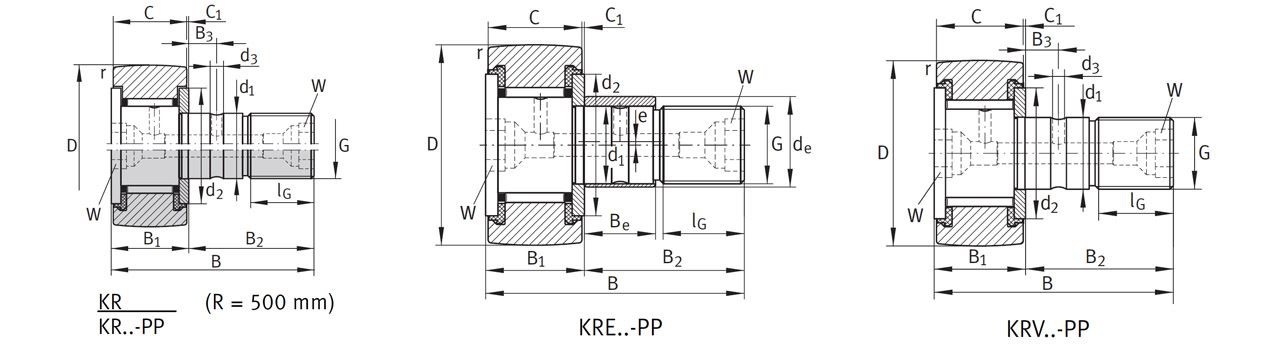

● Technische Parameter

Stud Track Rollers

Lagerbezeichnung	Masse	Lagerbezeichnung	Masse	Abmessungen (mm)																	Schmierdüse	Anzugsmoment	Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit
	m		m	D	d1	B	B1	B2	B3	C	C1	r	d2	d3	G	ICH G	W	de	Sei	e		MA	Krw	Korw	Kurw	NDG
	≈g		≈g		h7		max.					Mindest.						h9				Nm	N	N	N	min–1
KR16	19	–	–	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	–	–	–	–	NIPA1	3	3 150	3350	450	14 000
KR16-PP	18	KRE16-PP	20	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	–	9	7	0.5	NIPA1	3	3 150	3350	450	14 000
KR16-SK-PP	19	–	–	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	4	–	–	–	–	3	3 150	3350	450	14 000
KRV16-PP	19	–	–	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	–	–	–	–	NIPA1	3	4 900	6600	950	3800
KR19	29	–	–	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	–	–	–	–	NIPA1	8	3 500	4000	540	11 000
KR19-PP	29	KRE19-PP	32	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	–	11	9	0.5	NIPA1	8	3 500	4000	540	11 000
KR19-SK-PP	29	–	–	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	4	–	–	–	–	8	3 500	4000	540	11 000
KRV19-PP	31	–	–	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	–	–	–	–	NIPA1	8	5 400	8000	1170	3100
KR22	45	–	–	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	4 550	5300	730	8000
KR22-PP	43	KRE22-PP	47	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	13	10	0.5	NIPA1X4.5	15	4 550	5300	730	8000
KRV22-PP	45	–	–	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	6 200	9200	1210	2600
KR26	59	–	–	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	5 100	6400	840	8000
KR26-PP	57	KRE26-PP	62	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	13	10	0.5	NIPA1X4.5	15	5 100	6400	840	8000
KRV26-PP	59	–	–	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	7 300	11 500	1500	2600
KR30	92	–	–	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	6 800	8600	1220	5500
KR30-PP	88	KRE30-PP	93	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	15	11	0.5	NIPA1X4.5	22	6 800	8600	1220	5500
KRV30-PP	91	–	–	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	9 500	14 900	2050	2100
KR32	103	–	–	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	7 100	9200	1290	5500
KR32-PP	98	KRE32-PP	104	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	15	11	0.5	NIPA1X4.5	22	7 100	9200	1290	5500
KRV32-PP	101	–	–	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	10 000	16 100	2200	2100
KR35	173	–	–	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	–	–	–	NIPA2X7.5	58	9 700	14 300	1830	3 600
KR35-PP	164	KRE35-PP	177	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	20	14	1	NIPA2X7.5	58	9 700	14 300	1830	3 600
KRV35-PP	166	–	–	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	–	–	–	NIPA2X7.5	58	12 600	23 100	3200	1 600
KR40	247	–	–	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	–	–	–	NIPA2X7.5	87	10 900	15 800	2090	2 900
KR40-PP	239	KRE40-PP	255	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	22	16	1	NIPA2X7.5	87	10 900	15 800	2090	2 900
KRV40-PP	247	–	–	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	–	–	–	NIPA2X7.5	87	14 700	26 500	3500	1 400
KR47-PP	381	KRE47-PP	400	47	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	24	18	1	NIPA2X7.5	120	15 400	26 000	3400	2 400
KRV47-PP	390	–	–	47	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	–	–	–	NIPA2X7.5	120	20 300	42 000	5900	1 300
KR52-PP	454	KRE52-PP	473	52	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	24	18	1	NIPA2X7.5	120	16 600	29 000	3800	2 400
KRV52-PP	463	–	–	52	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	–	–	–	NIPA2X7.5	120	22 300	48 000	6700	1 300
KR62-PP	770	KRE62-PP	798	62	24	80	30.6	49.5	11	29	0.8	1	44	4	M24X1.5	25	14	28	22	1	NIPA3X9.5	220	26 000	48 000	6800	1 900
KRV62-PP	787	–	–	62	24	80	30.6	49.5	11	29	0.8	1	44	4	M24X1.5	25	14	–	–	–	NIPA3X9.5	220	33 500	75 000	11 200	1 100
KR72-PP	1 010	KRE72-PP	1038	72	24	80	30.6	49.5	11	29	0.8	1.1	44	4	M24X1.5	25	14	28	22	1	NIPA3X9.5	220	28 000	53 000	7200	1 900
KRV72-PP	1 027	–	–	72	24	80	30.6	49.5	11	29	0.8	1.1	44	4	M24X1.5	25	14	–	–	–	NIPA3X9.5	220	36 500	85 000	12 600	1 100
KR80-PP	1 608	KRE80-PP	1665	80	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	35	29	1.5	NIPA3X9.5	450	38 500	77 000	11 000	1 300
KRV80-PP	1 636	–	–	80	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	–	–	–	NIPA3X9.5	450	48 500	117 000	17 400	850
KR90-PP	1 975	KRE90-PP	2032	90	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	35	29	1.5	NIPA3X9.5	450	40 500	83 000	11 700	1 300
KRV90-PP	2 003	–	–	90	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	–	–	–	NIPA3X9.5	450	52 000	129 000	19 000	850
