Axial-Nadellager
Material: Chromstahl (GCr15)
Präzision: P0, P6, P5, P4
Technologiestandard: DIN 5405-2, DIN 5405-3
Käfigmaterial: Stahl, PA66
Arbeitstemperaturbereich: -20 °C ~ 120 °C
Paket: Tube-Paket, Einzelbox
Feature: Hochpräzis, geräuscharm, langlebig
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015
Beschreibung
●Einleitung

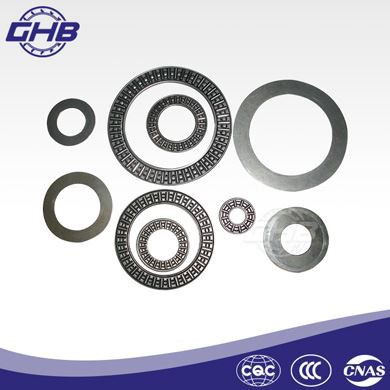

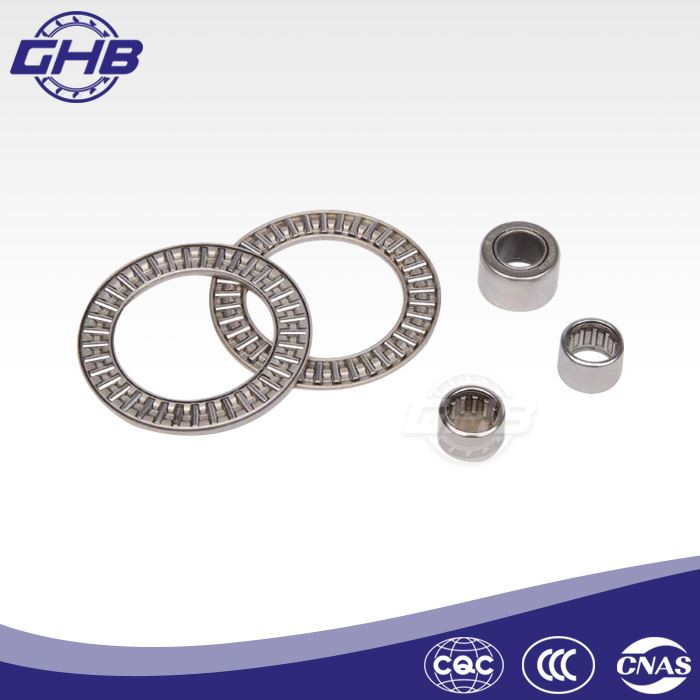

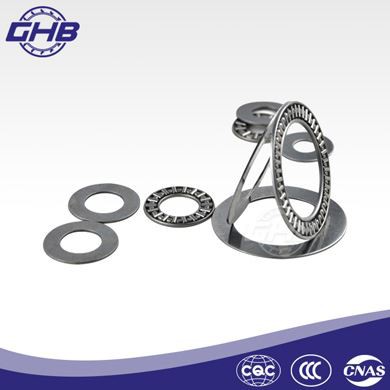

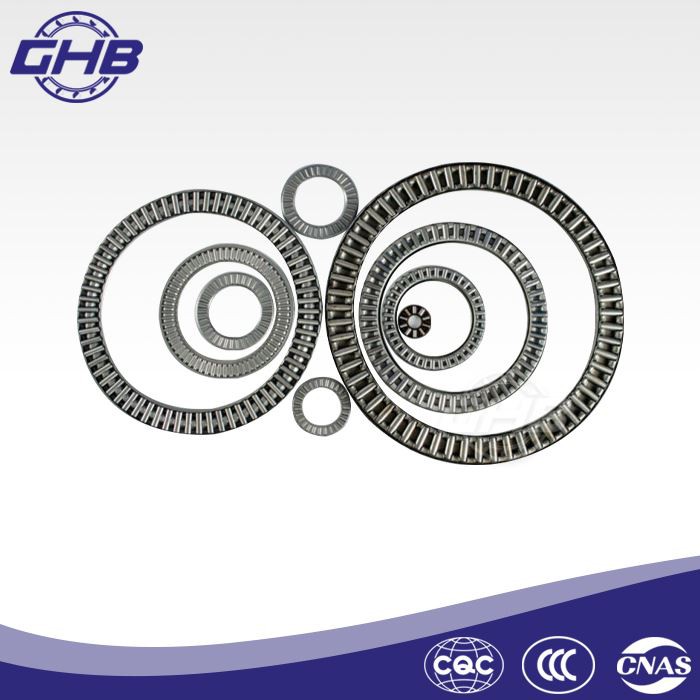

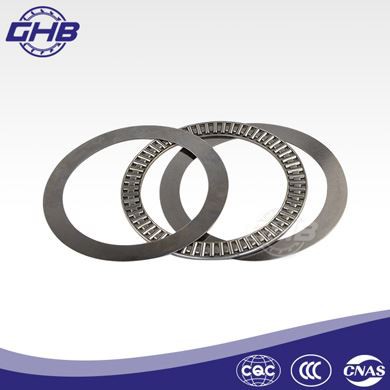

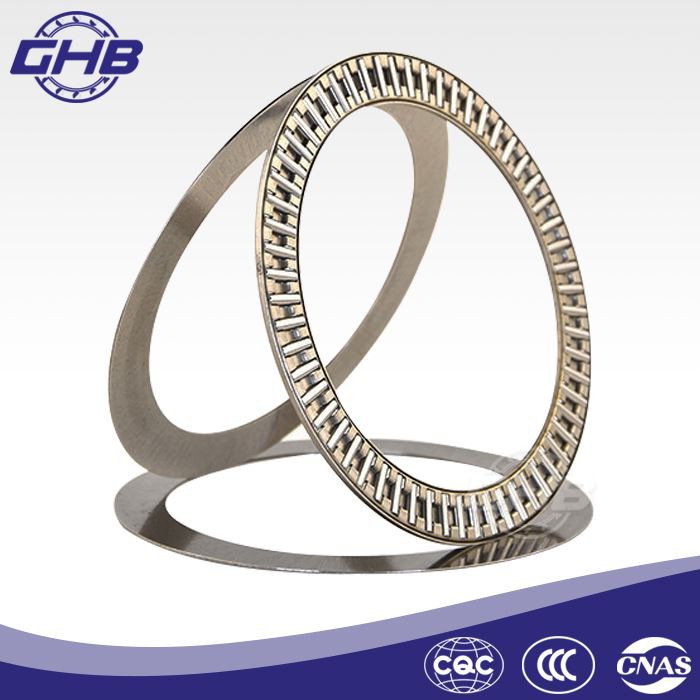

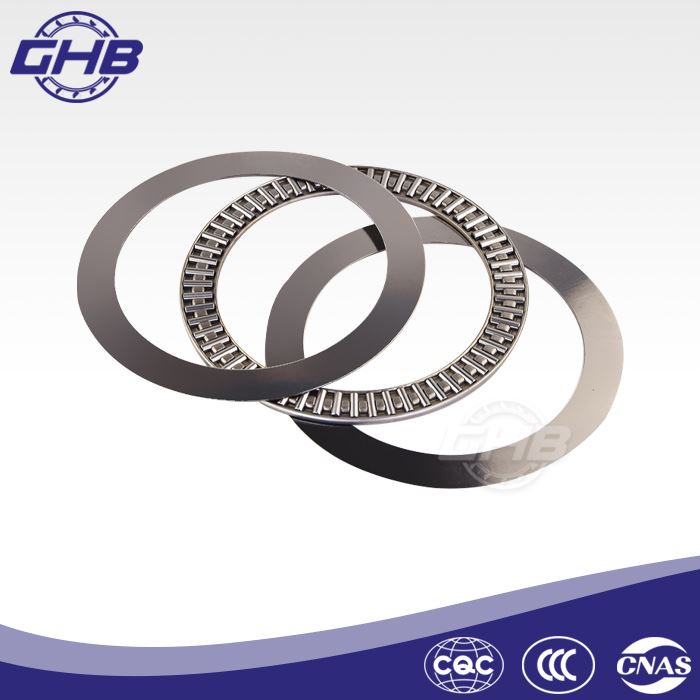

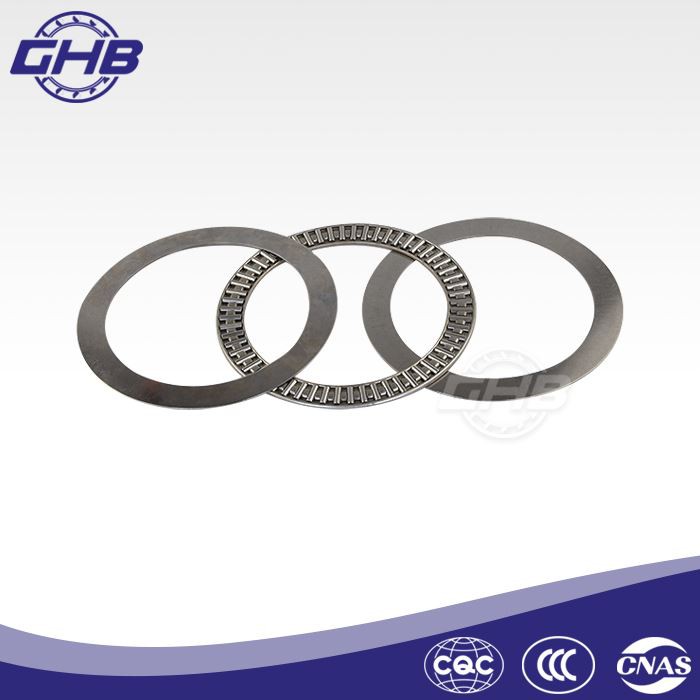

Axial-Nadellagerbestehen aus Schubkäfigen mit Nadelrollen und Anlaufscheiben. Der Codename des Schubkäfigs mit Nadelwalze ist AXK und der Codename des Anschubreinigers lautet AS. Das Material des Käfigs ist ein gehärtetes Stahlband oder Industriekunststoff, und die Käfigbaugruppe kann während des Gebrauchs eine große axiale Einweglast tragen. Die Schubscheibe ist ein abgeschrecktes und poliertes Stanzteil. Die Anlaufscheibe muss während des Gebrauchs vollständig abgestützt werden. Wenn die Oberfläche der angrenzenden Teile für die Laufbahnoberfläche geeignet ist, kann die Unterlegscheibe weggelassen werden, was Platz sparen und die Konstruktion vereinfachen kann.Axial-Nadellagerkann mit gezogenen Schalennadellagern oder bearbeiteten Bechernadellagern verwendet werden.
Nadellager werden hauptsächlich in Automobilen, Werkzeugmaschinen, Landmaschinen und anderen Bereichen eingesetzt.
●Lagerserie
Zu den Lagertypen gehören die Serien AXK, AS und AXW.
 |  |  |

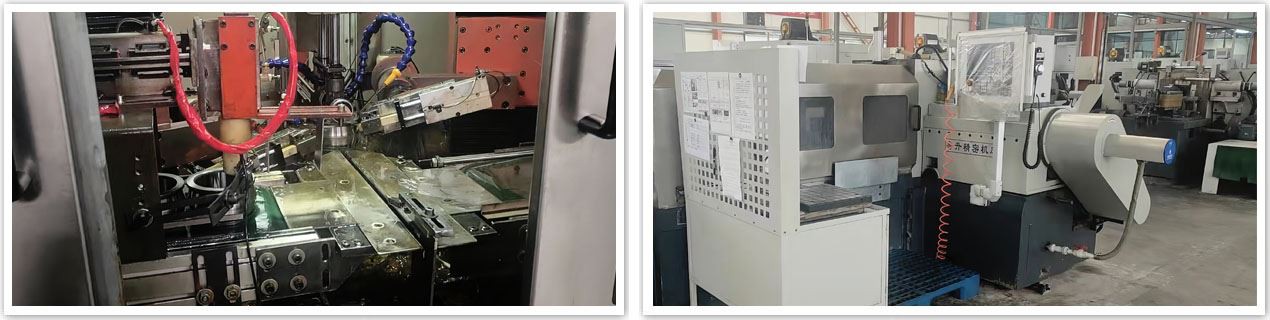

●Details zur Produktion
◆ Kontrollmethoden der Schleifgröße
1. Festhubverfahren: Die relative Position der Schleifscheibe und des Werkstücks am Ende des Schleifens ist voreingestellt, und diese relative Position ist die Schleifgröße, wie z.B. innennutiges Schleifen.
2. Aktive Messmethode: Schleifen während der Messung, wenn die Größe erreicht ist, sendet das Messgerät ein Signal, das Schleifen zu stoppen.
3. Messverfahren nach dem Schleifen: Nach dem Schleifen wird ein Werkstück vermessen, um das Schleifen nachfolgender Werkstücke zu steuern.
◆ Qualitative Bewertungsmethode des Lagerherstellungsprozesses
Die Methoden der qualitativen Bewertung umfassen Überprüfung, Audit, Verifizierung, Inspektion und Bewertung. Zur Überwachung des Lagerherstellungsprozesses können qualitative Methoden zur Bewertung der Prozessfähigkeit eingesetzt werden. Beispielsweise kann die Überwachung des Schmiede- und Wärmebehandlungsprozesses die Prozesssteuerungsfähigkeit durch das Prozesswegaudit, die Inspektion oder Verifizierung der Implementierung des Prozessdokuments bewerten. Oberflächenvorbereitungs-, Polier- (Ultra-Finishing-) Prozesse können durch visuelle Bewertung von Prozessprodukten auf prozesskontrollierbar bewertet werden.
●Rostschutzmaterial für Lager
Die meisten Rostschutzmaterialien von Wälzlagern werden durch Zugabe von Rostschutzadditiven zu den Grundstoffen hergestellt. Es wird in wasserlösliche Rosthemmer, Öllösungs-Rostschutzmittel und Gasphasen-Rostschutzmittel unterteilt. Häufig verwendete Rostschutzmaterialien sind: Rostschutzwasser (wässrige Natriumnitritlösung), Rostschutzfett usw.
●Norm
◆ ISO 3031 Wälzlager – Axialnadelrollen- und Käfigbaugruppen, Anlaufscheiben – Grenzen, Abmessungen und Toleranzen.
◆ ISO 76 Wälzlager. Statische Tragfähigkeit.
◆ ISO 281 Wälzlager. Dynamische Tragzahlen und Nennlebensdauer.
◆ ISO 1132-2 Wälzlager - Toleranzen - Teil 2: Mess- und Messprinzipien und -methoden.
◆ ISO 2768-1 Allgemeine Toleranzen - Teil 1: Toleranzen für lineare und Winkelmaße ohne individuelle Toleranzangaben.
◆ GB/T 309 Wälzlager. Nadelrollen.
◆ B/T 7048 Wälzlagerteile-Kunststoffkäfig-Spezifikationen.
◆ GB/T 4423 Cooper und Cooper-Alloy kaltgezogene Stange und Stange.
◆ GB/T 18254 Hochcarbon-Chromlagerstahl.
●Warum Sie uns wählen sollten
◆ Schnelle E-Mail-Antwort innerhalb von 1 bis 6 Stunden.
◆ Stellen Sie kostenlose Muster und technische Zeichnungen zur Verfügung.
◆ Komplettes Qualitätskontrollsystem und After-Sales-Service.
◆ Akzeptieren Sie kundenspezifische Lager und bieten SIE OEM-Service.
◆ Mit guter Qualität und konkurrenzfähigem Preis werden Lager in mehr als 35 Länder exportiert.
●Über uns
Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service vonAxial-Nadellager, willkommen, uns rechtzeitig zu kontaktieren.
Weil wir fokussiert sind, sind wir professionell.
●Verpackungsmethoden
 |  |  |
| Tube Paket | Einzelbox-Paket | Palettenpaket |
●Liefermethoden
 |  |  |
| Per Express | Auf dem Seeweg | Mit dem Flugzeug |

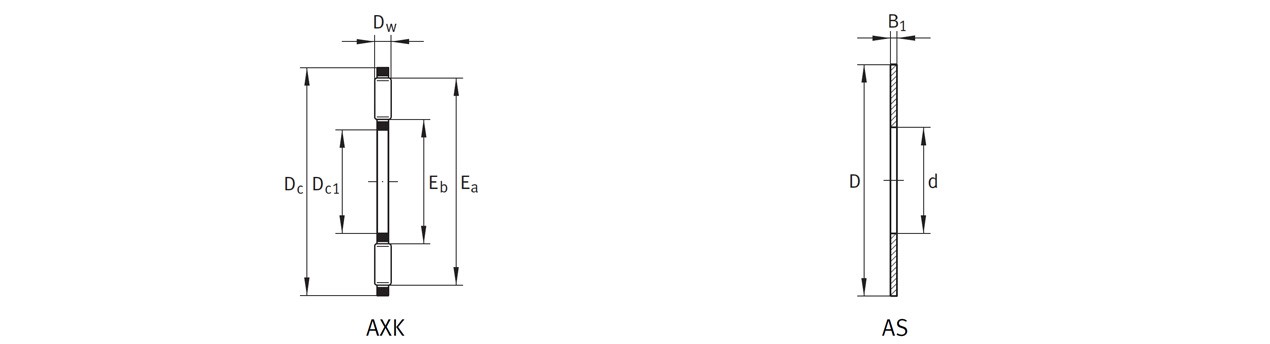

●Technische Parameter
Lagerbezeichnung | Masse | Lagerbezeichnung | Masse | Abmessungen (mm) | Dynamische Grundlast | Statische Grundlast | Ermüdungsbelastungsgrenze | Geschwindigkeitsbegrenzung | Referenzdrehzahl | |||||
m | m | Dc1/d | DC/D | Dw | B1 | Eb | Ea | Ca | Coa | Cua | Ng | Nb | ||
≈G | ≈G | N | N | N | min–1 | min–1 | ||||||||
AXK0414-FERNSEHER | 0.7 | AS0414 | 1 | 4 | 14 | 2 | 1 | 5 | 13 | 4 400 | 8000 | 940 | 21 500 | 14 900 |
AXK0515-FERNSEHER | 0.8 | AS0515 | 1 | 5 | 15 | 2 | 1 | 6 | 14 | 4 750 | 9200 | 1070 | 20 600 | 13 000 |
AXK0619-FERNSEHER | 1 | AS0619 | 2 | 6 | 19 | 2 | 1 | 7 | 18 | 6 800 | 15 500 | 1580 | 18 900 | 10 800 |
AXK0821-FERNSEHER | 2 | AS0821 | 2 | 8 | 21 | 2 | 1 | 9 | 20 | 7 800 | 19 400 | 1970 | 17 800 | 8 800 |
AXK1024 | 3 | AS1024 | 3 | 10 | 24 | 2 | 1 | 12 | 23 | 9 200 | 25 500 | 2500 | 16 900 | 7 400 |
AXK1226 | 3 | AS1226 | 3 | 12 | 26 | 2 | 1 | 14 | 25 | 9 900 | 29 000 | 2850 | 15 200 | 6 500 |
AXK1528 | 4 | AS1528 | 3 | 15 | 28 | 2 | 1 | 17 | 27 | 11 300 | 36 000 | 3600 | 13 200 | 5 100 |
AXK1730 | 4 | AS1730 | 4 | 17 | 30 | 2 | 1 | 19 | 29 | 11 900 | 39 500 | 3950 | 12 100 | 4 600 |
AXK2035 | 5 | AS2035 | 5 | 20 | 35 | 2 | 1 | 22 | 34 | 13 100 | 46 500 | 4750 | 10 500 | 4 350 |
AXK2542 | 7 | AS2542 | 7 | 25 | 42 | 2 | 1 | 29 | 41 | 14 700 | 58 000 | 5900 | 8 400 | 3 850 |
AXK3047 | 8 | AS-3047 | 8 | 30 | 47 | 2 | 1 | 34 | 46 | 16 300 | 70 000 | 7100 | 7 300 | 3 200 |
AXK3552 | 10 | AS3552 | 9 | 35 | 52 | 2 | 1 | 39 | 51 | 17 800 | 81 000 | 8300 | 6 500 | 2 800 |
AXK4060 | 16 | AS4060 | 12 | 40 | 60 | 3 | 1 | 45 | 58 | 28 000 | 114 000 | 11 800 | 5 600 | 2 440 |
AXK4565 | 18 | AS4565 | 13 | 45 | 65 | 3 | 1 | 50 | 63 | 30 000 | 128 000 | 13 300 | 5 100 | 2 170 |
AXK5070 | 20 | AS5070 | 14 | 50 | 70 | 3 | 1 | 55 | 68 | 32 000 | 143 000 | 14 800 | 4 700 | 1 950 |
AXK5578 | 28 | AS5578 | 18 | 55 | 78 | 3 | 1 | 60 | 76 | 38 000 | 186 000 | 20 300 | 4 250 | 1 780 |
AXK6085 | 33 | AS6085 | 22 | 60 | 85 | 3 | 1 | 65 | 83 | 44 500 | 234 000 | 26 500 | 3 900 | 1 590 |
AXK6590 | 35 | AS6590 | 24 | 65 | 90 | 3 | 1 | 70 | 88 | 46 500 | 255 000 | 28 500 | 3 650 | 1 470 |
AXK7095 | 60 | AS7095 | 25 | 70 | 95 | 4 | 1 | 74 | 93 | 54 000 | 255 000 | 26 500 | 3 450 | 1 430 |
AXK75100 | 61 | AS75100 | 27 | 75 | 100 | 4 | 1 | 79 | 98 | 55 000 | 265 000 | 28 000 | 3 250 | 1 350 |
AXK80105 | 63 | AS80105 | 28 | 80 | 105 | 4 | 1 | 84 | 103 | 56 000 | 280 000 | 29 500 | 3 100 | 1 280 |
AXK85110 | 67 | AS85110 | 29 | 85 | 110 | 4 | 1 | 89 | 108 | 58 000 | 290 000 | 30 500 | 2 950 | 1 220 |
AXK90120 | 86 | AS90120 | 39 | 90 | 120 | 4 | 1 | 94 | 118 | 73 000 | 405 000 | 44 500 | 2 700 | 1 120 |
AXK100135 | 104 | AS100135 | 50 | 100 | 135 | 4 | 1 | 105 | 133 | 91 000 | 560 000 | 58 000 | 2 420 | 980 |
AXK110145 | 122 | AS110145 | 55 | 110 | 145 | 4 | 1 | 115 | 143 | 97 000 | 620 000 | 63 000 | 2 230 | 890 |
AXK120155 | 131 | AS120155 | 59 | 120 | 155 | 4 | 1 | 125 | 153 | 102 000 | 680 000 | 68 000 | 2 070 | 810 |
AXK130170 | 205 | AS130170 | 65 | 130 | 170 | 5 | 1 | 136 | 167 | 133 000 | 840 000 | 75 000 | 1 900 | 760 |
AXK140180 | 219 | AS140180 | 79 | 140 | 180 | 5 | 1 | 146 | 177 | 138 000 | 900 000 | 79 000 | 1 780 | 710 |
AXK150190 | 232 | AS150190 | 84 | 150 | 190 | 5 | 1 | 156 | 187 | 143 000 | 960 000 | 82 000 | 1 680 | 660 |
AXK160200 | 246 | AS160200 | 89 | 160 | 200 | 5 | 1 | 166 | 197 | 148 000 | 1020000 | 86 000 | 1 590 | 620 |
Für weitere Daten klicken Sie bitte auf den Download-Button oben auf dieser Seite, um den Katalog herunterzuladen.
