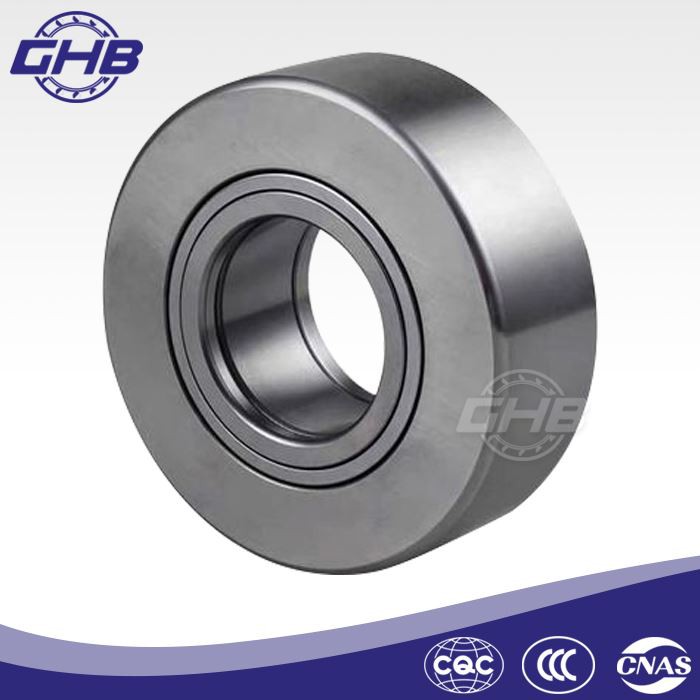

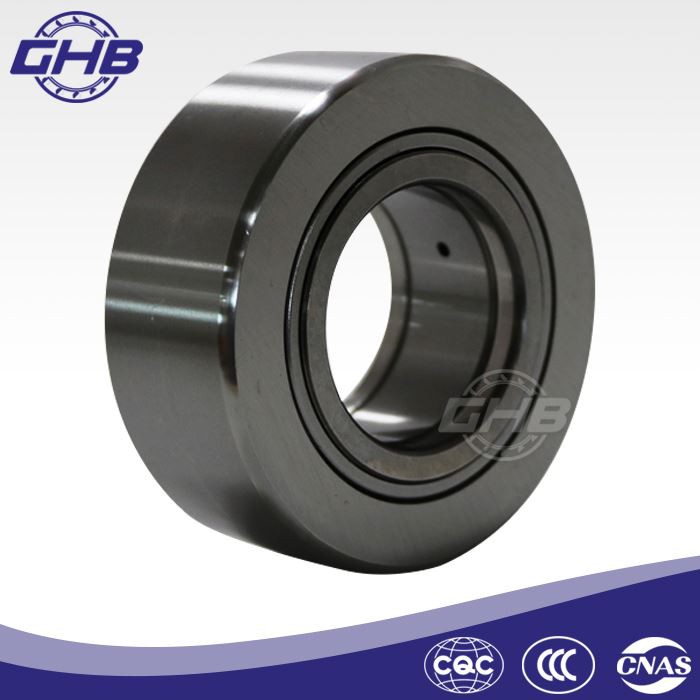

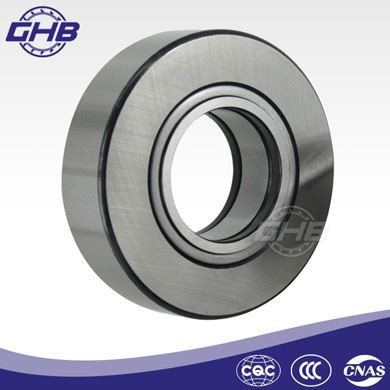

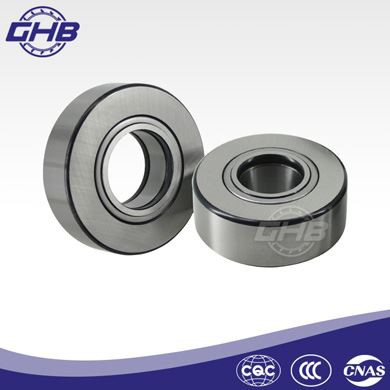

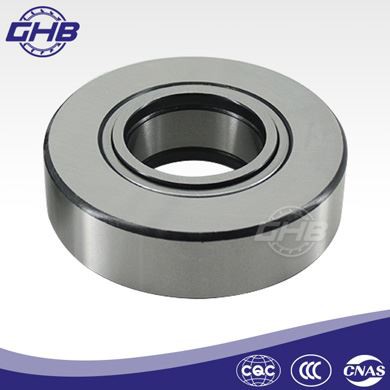

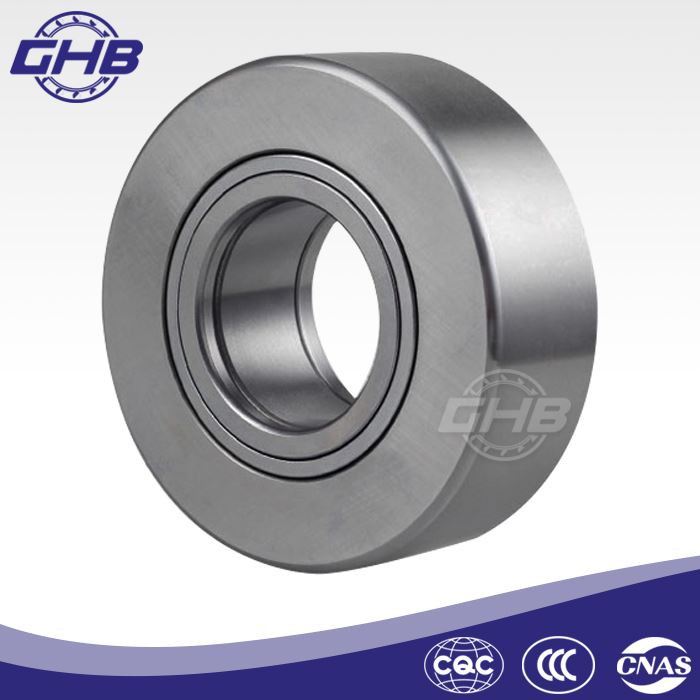

Joch-Laufrollen
Material: Chromstahl
Genauigkeit: P0, P6, P5, P4, P2
Radialspiel: C0, C3, C2, C4
Arbeitstemperatur: -30 Grad 140 Grad, -30 Grad 120 Grad (2RS)
Merkmal: Hohe-Präzision, geringes-Rauschen, lange-Lebensdauer
Paket: Rohrpaket, Einzelkarton
Place of origin: Xi'an city, China
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015
Beschreibung
● Einführung
Joch-Laufrollenbestehen aus einem Außenring, Nadel- oder Zylinderrollen, einem käfig-geführten oder vollrolligen Rollensatz, einer Dichtungsstruktur und einem Innenring. Lager haben einen einzelnen, doppelten Dichtungsring oder solche ohne Dichtungsring, mit Dichtungsring und andere. Die Außenringwand des Lagers ist relativ dick, und die Außendurchmesserfläche der Rolle hat eine zylindrische und bogenförmige Form, die je nach Anwendung gestaltet und an die Laufbahnfläche angepasst werden kann. Die Rollen werden von den Rippen des Außenrings mit hoher -Steifigkeit geführt, und bei linearem Kontakt können sich die Rollen problemlos direkt auf der Laufbahn drehen und schwereren Belastungen und Stoßbelastungen standhalten. Aufgrund seiner hohen Steifigkeit und DrehzahlJoch-Laufrollenkann axialen Belastungen nicht standhalten. Das Lager ist eine abgedichtete Struktur und kann mit Fett gefüllt werden. Wir bieten langfristig wirksame Schmierung, und Benutzer können Schmierung vermeiden. Für die rauen Einsatzbedingungen kann der Kanal für Zusatzfett so gestaltet werden, dass die Lebensdauer des Lagers verbessert wird.
Lager werden häufig in landwirtschaftlichen Maschinen, Werkzeugmaschinen, metallurgischen Maschinen, Textilmaschinen, Druckmaschinen und anderen Bereichen eingesetzt.

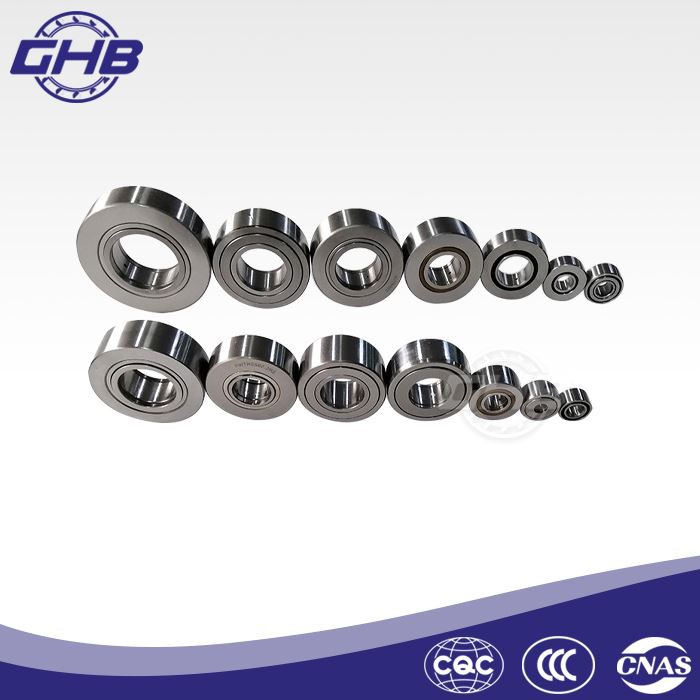

● Lagerserie
Die Typen der Jochlaufrollen umfassen RSTO-Serie, RNA22..-2RSR-Serie, NATR-Serie, NATV-Serie, NUTR-Serie, NNTR..-2ZL-Serie, STO-Serie, NA22..-2RSR -Serie, NATR..-PP-Serie, NATV..-PP-Serie und PWTR..-2RS-Serie.
◆ RSTO and STO series: the bearings include outer ring, inner ring, needle roller and cage assembly, which is suitable for high speed operation.
◆ NATR series: the bearings include outer ring, inner ring, needle roller and cage assembly. The thrust retaining ring is pressed into and fixed on both sides of the inner ring. It is suitable for heavy load and medium speed occasions.
◆ NATV series: the bearings are full complement needle rollers, which are suitable for heavy loads at low speeds.
◆ NUTR series: the bearings are full complement cylindrical roller structures, which are suitable for bearing heavy loads and can also withstand impact axial loads at high speeds.
 |  |  |
● Produktionsdetails

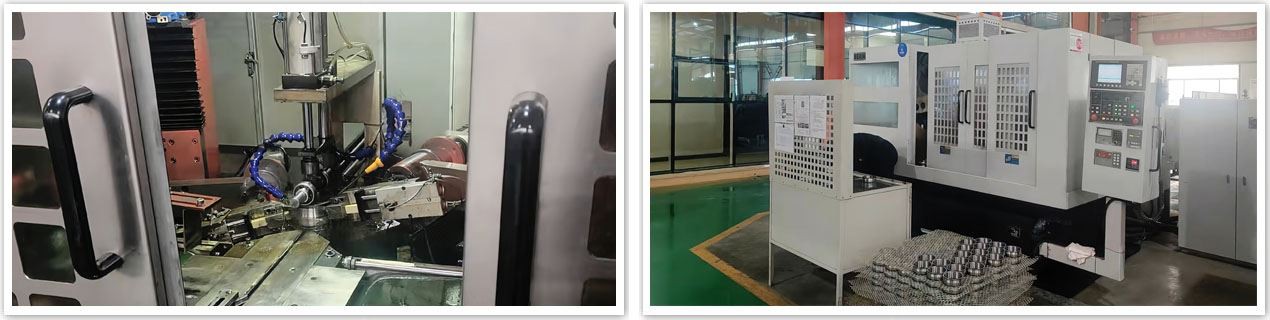

◆ Method of bearing ring grinding feed
1. Schnellsprung: Vor Beginn des Schleifens ist das Werkstück weit von der Schleifscheibe entfernt, und es wird eine extrem hohe Geschwindigkeit verwendet, um die Effizienz zu verbessern.
2. Eilgang (fast forward): Wenn sich das Werkstück nahe an der Schleifscheibe befindet, nähert sich die Schleifscheibe dem Werkstück mit einer höheren Geschwindigkeit.
3. Grobschleifvorschub: In der Anfangsphase des Schleifens ist der Vorschub etwas schneller, um die Metallzugabe so schnell wie möglich zu entfernen.
4. Feinschleifvorschub: Um die Schleifgenauigkeit zu gewährleisten, wird das Schleifen nach dem Grobschleifen und das Schleifen mit einer langsameren Vorschubgeschwindigkeit durchgeführt.
5. Schleifen ohne Vorschub: Schleifen mit Null-Nennvorschub, um die elastische Verformung des Systems vor dem Ende des Schleifens zu beseitigen.
6. Zurückspulen: Nach dem Schleifen werden die Schleifscheibe und das Werkstück schnell getrennt.
7. Kompensation: Eine spezielle Vorschubaktion, die erforderlich ist, um den Abrichtbetrag der Schleifscheibe aufgrund von Verschleiß zu kompensieren.
◆ Bearing production process monitoring and measurement
Die Überwachung und Messung des Lagerproduktionsprozesses umfasst Schmieden, Drehen, Bearbeiten, Schleifen, Polieren (Ultra--Finishing), Typisierung, Umformung, Oberflächenbehandlung und Montage. Um sicherzustellen, dass diese Prozesse die geplanten und gewünschten Ergebnisse erzielen, müssen Unternehmen diese Prozesse überwachen und messen, um zu wissen, ob die Prozesse qualifiziert sind. Durch Überwachung und Messung des Prozesses können Lagerhersteller Schwankungen im Prozess kontrollieren, Abweichungen rechtzeitig korrigieren, Prozessstabilität sicherstellen, Daten analysieren, den Prozess kontinuierlich verbessern und die Prozessfähigkeit nachweisen.
● Allgemeine Vorgehensweise zur Schadensanalyse von Lagern
1. Untersuchen Sie das Phänomen, einschließlich der Beschädigung des Lagers und der Ausrüstung, des Ausfallprozesses, der anormalen Situation vor dem Lagerausfall, der Betriebsbedingungen, der Arbeitsumgebung usw., der relevanten Informationen der Ausrüstung, in der sich das Lager befindet , Sammeln Sie das Lager oder zugehörige beschädigte Teile.
2. Es ist eine vorläufige Analyse, um den Ort und die Art des Lagerschadens herauszufinden und die möglichen Einflussfaktoren zu analysieren, die den Ausfall verursachen. Dann gibt es experimentelle Inspektion, Materialanalyse, Oberflächenhärteprüfung, Beobachtung und Analyse des Oberflächenzustands, metallografische Strukturprüfung und Spannungsanalyse.
3. Schlussfolgerungen und Berichte, beschreiben Sie die tatsächliche Situation des Lagerausfalls, die Ergebnisse der physikalischen und chemischen Analyse, analysieren Sie die Schlussfolgerungen und Gegenmaßnahmen.
● Standard
◆ ISO 15 Rolling bearings - Radial bearings - Boundary dimensions, general plan.
◆ ISO 7063 Rolling bearings. Needle roller bearing track rollers. Boundary dimensions and tolerances.
◆ ISO 76 Rolling bearings. Static load rating.
◆ ISO 246 Rolling bearings. Roller bearings. Main dimensions of the trust ring.
◆ ISO 281 Rolling bearings. Dynamic load and lifetime.
◆ ISO 492 Rolling bearings. Radial Bearings. Tolerances.
◆ ISO 582 Rolling bearings. Chamfer dimensions - Maximum values.
◆ ISO 1132-2 Rolling bearings. Tolerances. Measuring and checking methods and principles.
◆ ISO 5753 Rolling bearings. Inner radial clearance.
◆ ISO 683-17 Steel for heat treatment, steel alloy and automated steel. Part 17: Steel for roller bearings.
◆ GB/T 4661 Rolling bearings. Cylindrical rollers.
◆ GB/T 309 Rolling bearings. Needle rollers.
● Vorteile
The company's own brand "GHB" products have passed ISO9001 quality management system certification, with accuracy levels of P0, P6, P5, and P4. Bearings are exported to more than 35 countries with a good reputation. The company insists on quality as the core, innovation as the driving force, promotes development through service, and sincerely provides services to customers all over the world.
● Über uns
Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonJoch-Laufrollen, kontaktieren Sie uns bitte rechtzeitig.
Weil wir fokussiert sind, sind wir professionell.
● Verpackungsmethoden
 |  |  |
| Röhrenpaket | Einzelbox-Paket | Palettenpaket |
● Liefermethoden
 |  |  |
| Per Express | Auf dem Seeweg | Mit dem Flugzeug |

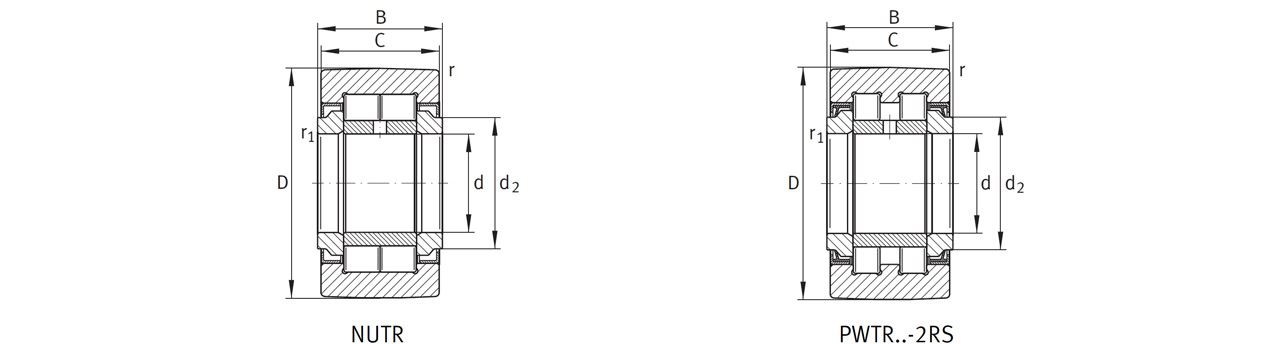

● Technische Parameter
Lagerbezeichnung | Masse | Abmessungen (mm) | Grundlegende dynamische Tragzahl | Statische Grundtragfähigkeit | Grundlegende dynamische Tragzahl | Statische Grundtragfähigkeit | Dauerbelastungsgrenze | Geschwindigkeit | ||||||
m | D | d | B | C | d2 | r | r1 | Krw | Korw | Fr pro | Für pro | Kurw | NDG | |
≈g | Mindest. | Mindest. | N | N | N | N | N | min–1 | ||||||
NUTR15 | 99 | 35 | 15 | 19 | 18 | 20 | 0.6 | 0.3 | 15 300 | 18 700 | 8500 | 16 800 | 2 430 | 6 500 |
PWTR15-2RS | 99 | 35 | 15 | 19 | 18 | 20 | 0.6 | 0.3 | 12 600 | 14 600 | 10 700 | 14 600 | 1 760 | 6 000 |
NUTR17 | 147 | 40 | 17 | 21 | 20 | 22 | 1 | 0.5 | 18 700 | 24 900 | 13 000 | 24 900 | 3 150 | 5 500 |
PWTR17-2RS | 147 | 40 | 17 | 21 | 20 | 22 | 1 | 0.5 | 14 300 | 17 900 | 16 500 | 17 900 | 2 160 | 5 000 |
NUTR1542 | 158 | 42 | 15 | 19 | 18 | 20 | 0.6 | 0.3 | 18 300 | 24 300 | 24 300 | 24 300 | 3 100 | 6 500 |
PWTR1542-2RS | 158 | 42 | 15 | 19 | 18 | 20 | 0.6 | 0.3 | 14 700 | 16 200 | 16 200 | 16 200 | 2 140 | 6 000 |
NUTR1747 | 220 | 47 | 17 | 21 | 20 | 22 | 1 | 0.5 | 21 600 | 30 500 | 30 500 | 30 500 | 3 850 | 5 500 |
PWTR1747-2RS | 220 | 47 | 17 | 21 | 20 | 22 | 1 | 0.5 | 15 900 | 18 400 | 18 400 | 18 400 | 2 440 | 5 000 |
NUTR20 | 245 | 47 | 20 | 25 | 24 | 27 | 1 | 0.5 | 28 500 | 37 500 | 16 200 | 32 500 | 4 850 | 4 200 |
PWTR20-2RS | 245 | 47 | 20 | 25 | 24 | 27 | 1 | 0.5 | 24 500 | 30 500 | 20 700 | 30 500 | 3 750 | 3 800 |
NUTR2052 | 321 | 52 | 20 | 25 | 24 | 27 | 1 | 0.5 | 32 000 | 44 000 | 38 000 | 44 000 | 5 700 | 4 200 |
PWTR2052-2RS | 321 | 52 | 20 | 25 | 24 | 27 | 1 | 0.5 | 27 000 | 35 000 | 31 000 | 35 000 | 4 250 | 3 800 |
NUTR25 | 281 | 52 | 25 | 25 | 24 | 31 | 1 | 0.5 | 29 000 | 40 500 | 17 100 | 34 000 | 5 300 | 4 200 |
PWTR25-2RS | 281 | 52 | 25 | 25 | 24 | 31 | 1 | 0.5 | 25 000 | 33 000 | 21800 | 33 000 | 4 100 | 3 800 |
NUTR2562 | 450 | 62 | 25 | 25 | 24 | 31 | 1 | 0.5 | 35 500 | 54 000 | 54 000 | 54 000 | 6 900 | 4 200 |
PWTR2562-2RS | 450 | 62 | 25 | 25 | 24 | 31 | 1 | 0.5 | 30 000 | 42 500 | 42 500 | 42 500 | 5 200 | 3 800 |
NUTR30 | 465 | 62 | 30 | 29 | 28 | 38 | 1 | 0.5 | 40 000 | 55 000 | 23 400 | 46 000 | 7 300 | 2 600 |
PWTR30-2RS | 465 | 62 | 30 | 29 | 28 | 38 | 1 | 0.5 | 35 000 | 45 500 | 29 000 | 45 500 | 5 800 | 2 200 |
NUTR3072 | 697 | 72 | 30 | 29 | 28 | 38 | 1 | 0.5 | 48 000 | 70 000 | 68 000 | 70 000 | 9 200 | 2600 |
PWTR3072-2RS | 697 | 72 | 30 | 29 | 28 | 38 | 1 | 0.5 | 41 000 | 56 000 | 54 000 | 56 000 | 7 200 | 2200 |
NUTR35 | 630 | 72 | 35 | 29 | 28 | 44 | 1.1 | 0.6 | 45 000 | 65 000 | 31 500 | 63 000 | 8 700 | 2100 |
PWTR35-2RS | 630 | 72 | 35 | 29 | 28 | 44 | 1.1 | 0.6 | 38 500 | 54 000 | 39 000 | 54 000 | 6 900 | 1800 |
NUTR3580 | 836 | 80 | 35 | 29 | 28 | 44 | 1.1 | 0.6 | 51 000 | 78 000 | 76 000 | 78 000 | 10 300 | 2100 |
PWTR3580-2RS | 836 | 80 | 35 | 29 | 28 | 44 | 1.1 | 0.6 | 43 500 | 63 000 | 59 000 | 63 000 | 8 100 | 1800 |
NUTR40 | 816 | 80 | 40 | 32 | 30 | 50.5 | 1.1 | 0.6 | 56 000 | 80 000 | 31 000 | 60 000 | 11 000 | 1600 |
PWTR40-2RS | 816 | 80 | 40 | 32 | 30 | 50.5 | 1.1 | 0.6 | 45 000 | 61 000 | 39 500 | 61 000 | 7 900 | 1500 |
NUTR45 | 883 | 85 | 45 | 32 | 30 | 55.2 | 1.1 | 0.6 | 56 000 | 83 000 | 32 000 | 62 000 | 11 500 | 1400 |
PWTR45-2RS | 883 | 85 | 45 | 32 | 30 | 55.2 | 1.1 | 0.6 | 45 500 | 63 000 | 41 000 | 63 000 | 8 200 | 1300 |

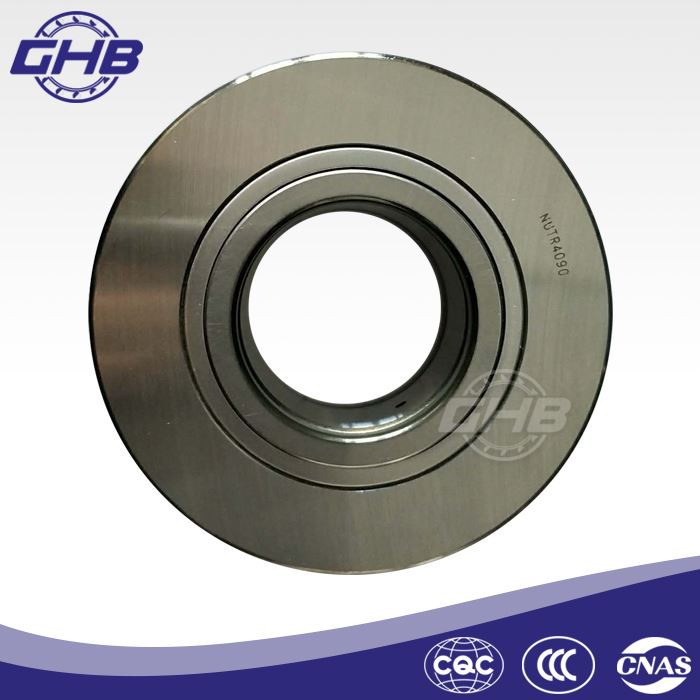

NUTR4090 | 1 129 | 90 | 40 | 32 | 30 | 50.5 | 1.1 | 0.6 | 66 000 | 101 000 | 84 000 | 101 000 | 13 900 | 1600 |
PWTR4090-2RS | 1 129 | 90 | 40 | 32 | 30 | 50.5 | 1.1 | 0.6 | 52 000 | 75 000 | 67 000 | 75 000 | 9 600 | 1500 |
NUTR50 | 950 | 90 | 50 | 32 | 30 | 59.8 | 1.1 | 0.6 | 56 000 | 86 000 | 32 500 | 63 000 | 11 900 | 1300 |
PWTR50-2RS | 950 | 90 | 50 | 32 | 30 | 59.8 | 1.1 | 0.6 | 46 000 | 66 000 | 42 000 | 66 000 | 8 500 | 1100 |
NUTR45100 | 1 396 | 100 | 45 | 32 | 30 | 55.2 | 1.1 | 0.6 | 72 000 | 115 000 | 106 000 | 115 000 | 15 800 | 1400 |
PWTR45100-2RS | 1 396 | 100 | 45 | 32 | 30 | 55.2 | 1.1 | 0.6 | 56 000 | 85 000 | 85 000 | 85 000 | 10 900 | 1300 |
NUTR50110 | 1 690 | 110 | 50 | 32 | 30 | 59.8 | 1.1 | 0.6 | 76 000 | 128 000 | 128 000 | 128 000 | 17 600 | 1300 |
PWTR50110-2RS | 1 690 | 110 | 50 | 32 | 30 | 59.8 | 1.1 | 0.6 | 59 000 | 94 000 | 94 000 | 94 000 | 12 100 | 1100 |
Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
