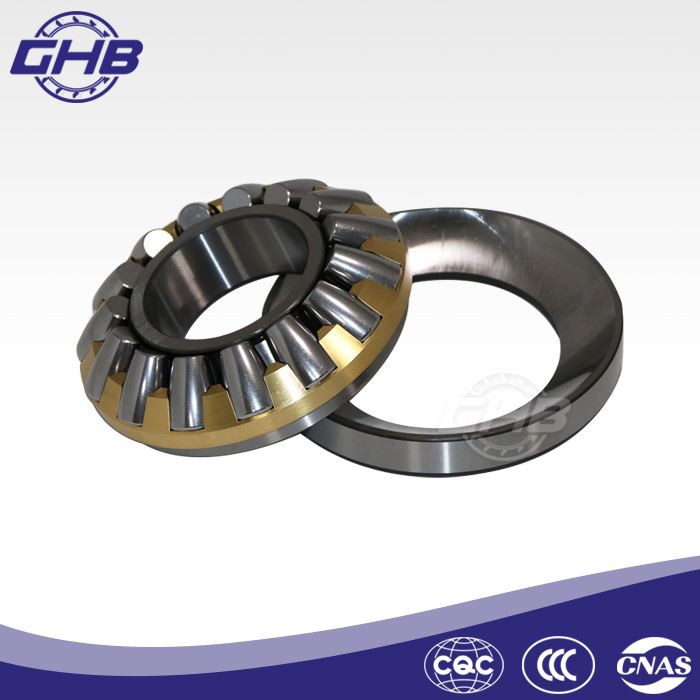

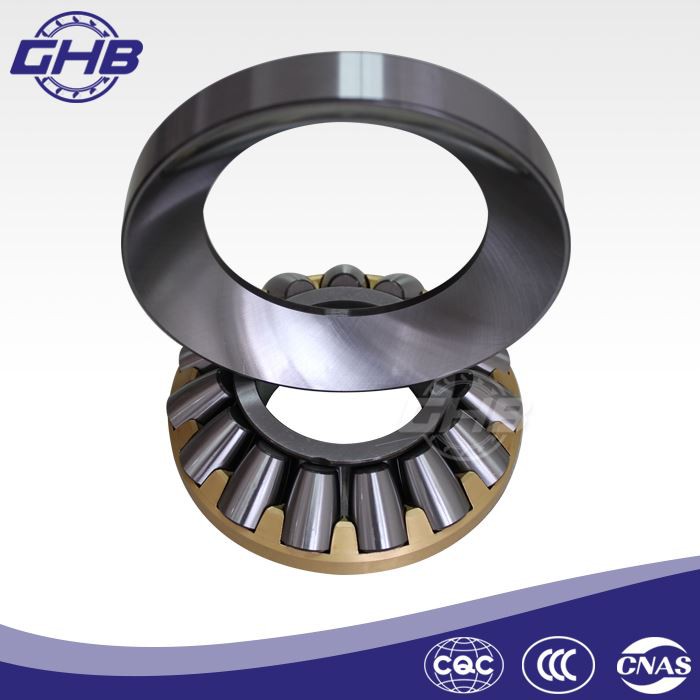

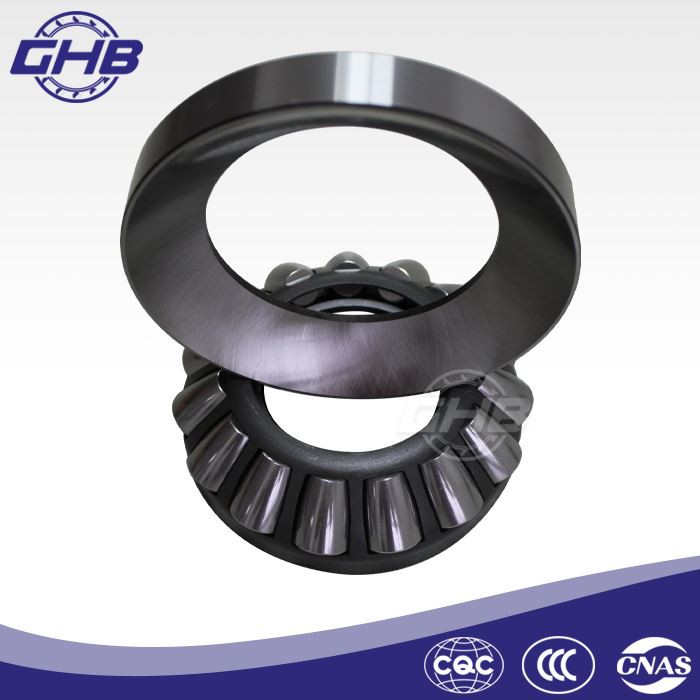

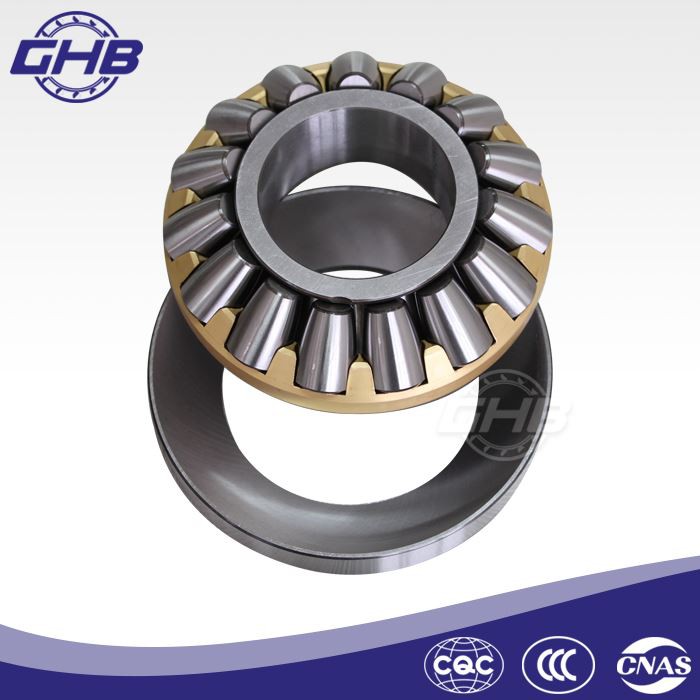

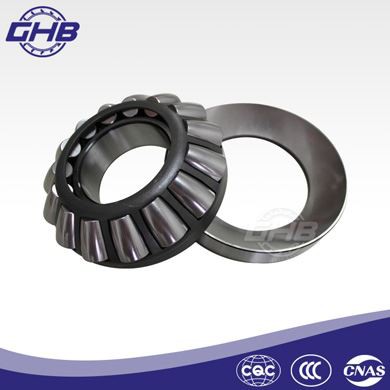

Pendelrollen-Axiallager

Material: Chromstahl
Präzision: ABEC1 (P0)
Käfigmaterial: Stahl, Messing
Arbeitstemperaturbereich: -30 °C ~ 200 °C
Typ: Wälzlager
Kostenlose Muster und technische Zeichnung: Verfügbar
Lieferzeit: ca. 3 bis 15 Tage
Service: OEM, ODM
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

●Einleitung

Pendelrollen-Axiallagerbestehen aus einer Wellenwaschanlage, einem Race und einem Satz asymmetrischer kugelförmiger Rollen. Das Lager ist ein trennbares Wälzlager. Der Käfig umfasst die Wellenwaschanlage und die kugelförmige Rolle zu einem Bauteil. Der Sitzring und das Bauteil können getrennt werden, die Innen- und Außenringe können unabhängig voneinander montiert werden. Die Wirkungslinie der Wälzkörperlast und die Lagerachse bilden schräg einen bestimmten Kontaktwinkel, der eine schwerere axiale Last und radiale Last tragen kann, aber die radiale Last darf 55 % der axialen Last nicht überschreiten. Das Pendelschublager hat eine selbstausrichtende Leistung, die die relative Neigung der Wellenwaschanlage und der Sitzscheibe ermöglicht, die Fehlausrichtung, Durchbiegung der Welle und Verformung des Lagersitzes ausgleichen kann. Wenn das Lager eine axiale Einweglast trägt, kann es die axiale Einwegverschiebung des Lagers begrenzen, sodass es für die axiale Einwegpositionierung verwendet werden kann. DasPendelrollen-Axiallagerhat eine große Tragfähigkeit, eine geringe relative Gleitfähigkeit und eine hohe zulässige Drehzahl. Es benötigt eine Ölschmierung, wenn es verwendet wird.

Lager eignen sich für Arbeiten mit hoher Geschwindigkeit, die hauptsächlich in Bohrinselspindeln, Eisen- und Stahlmaschinen, Hydraulikgeneratoren, Vertikalmotoren, Propellerwellen für Schiffe, Turmdrehkrane, Extruder, Reduzierstücke für Walzschnecken in Walzwerken, Umformmaschinen usw. verwendet werden.

●Lagerserie

Zu den Lagertypen gehören die Serien 292, 293 und 294.

spherical roller bearings with adapter sleeve

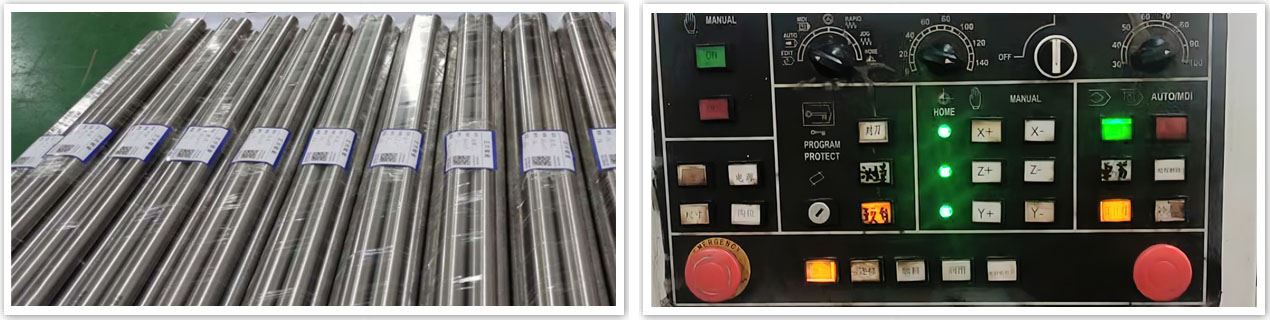

●Details zur Produktion

◆ Qualitätsanforderungen an die bearbeitete Oberfläche von Lagerringen

1. Nach dem Abschrecken sollte die Rauheit der Oberfläche, die nicht geschliffen werden muss, den Anforderungen der Unternehmensnorm entsprechen.

2. Nach dem Drehen sind keine Schmiedespuren (schwarze Haut, Risse usw.), Grate, spitze Winkel, Vertiefungen, Kerben, Oberflächenfalten (Vibrationsspuren des Drehwerkzeugs, Gruben), tiefe Kratzer und Materialfehler auf der Oberfläche zulässig.

3. Nach dem Weichschleifen überschreitet die Kratztiefe der nicht referenzierbaren Stirnfläche 1/3 der Gesamtzugabe und die Kratztiefe der Referenzendfläche nicht 1/4 der Gesamtmenge. Die Oberfläche, die nach dem Abschrecken nicht gemahlen wird, sollte nicht gemahlen werden. Es sollten keine sichtbaren Verbrennungen, Beulen und andere mechanische Schäden auf der Oberfläche vorhanden sein.

(4) Die Kennzeichnungsqualität der Ferrule muss den Anforderungen nationaler Normen und Industrienormen entsprechen.

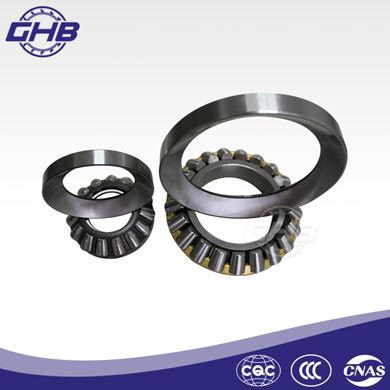

29422 bearing

◆ Methode zur Analyse von Lagerfehlern

1. Oberflächentopographie-Analysemethoden: bloßes Auge, makroskopische Lupe, Stereo- (oder optisches) Mikroskop, Rasterelektronenmikroskop (REM) und Transmissionselektronenmikroskop.

2. Analysemethoden für Mikroflächen und Oberflächenzusammensetzung.

3. Struktur-, Oberflächenorientierungs- und Spannungsanalyse: makroskopische Spannungsanalyse, mikroskopische Spannungsanalyse, Phasenstrukturanalyse und Kristallebenenorientierungsanalyse.

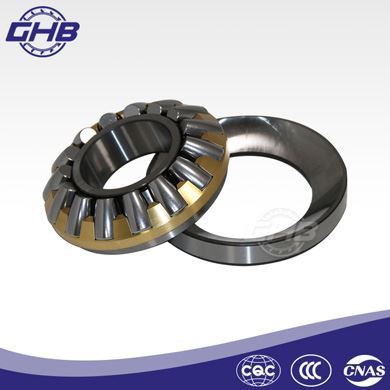

29413 bearing

●Vibration von Lagern

Beim Betrieb des Wälzlagers entsteht durch den elastischen Kontakt zwischen Laufbahn und Wälzkörpern ein elastisches Schwingungssystem. Darüber hinaus verursachen das erzwungene Vibrationssystem, das durch den Herstellungsfehler der Lagerteile verursacht wird, und das selbsterregte Vibrationssystem, das durch das Gleiten zwischen den Lagerteilen verursacht wird, die Lagerschwingung. Insbesondere wenn seine Schwingungsenergie in die Luft übertragen wird, bildet sich das Geräusch des Lagers. Der Schwingungs- und Geräuschpegel von Wälzlagern spiegelt die dynamische Leistungsqualität des Lagers umfassend wider.

●FAQ (Häufig gestellte Fragen)

F1: Wie lange wird unsere Anfrage und Frage beantwortet?

A1: Nach Eingang Ihrer Anfrage und Frage werden wir Ihnen innerhalb von 1 bis 6 Stunden antworten.

Q2: Wie sieht es mit der Qualität der Lager aus?

A2: Wir liefern hochwertige Lager und halten uns strikt an den ISO9001-Standard für die Produktion.

Q3: Was ist das MOQ der Produkte?

A3: Normalerweise ist das MOQ 1 Stück und abhängig vom Modell.

Q4: Wie wäre es mit der Lieferzeit der Produkte?

A4: In der Regel beträgt die Lieferzeit 3 bis 15 Tage und abhängig von der Menge.

Q5: Wie kontrollieren Sie die Qualität der Produkte und überprüfen die Qualität vor der Lieferung?

A5: Unser Unternehmen verfügt über eine professionelle Qualitätsinspektionsabteilung, die die Qualität der Produkte streng kontrolliert und über einen kompletten After-Sales-Service verfügt.

●Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service vonPendelrollen-Axiallager, willkommen, uns rechtzeitig zu kontaktieren.

Weil wir fokussiert sind, sind wir professionell.

●Verpackungsmethoden

Tube Paket

Einzelbox-Paket

Palettenpaket

●Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

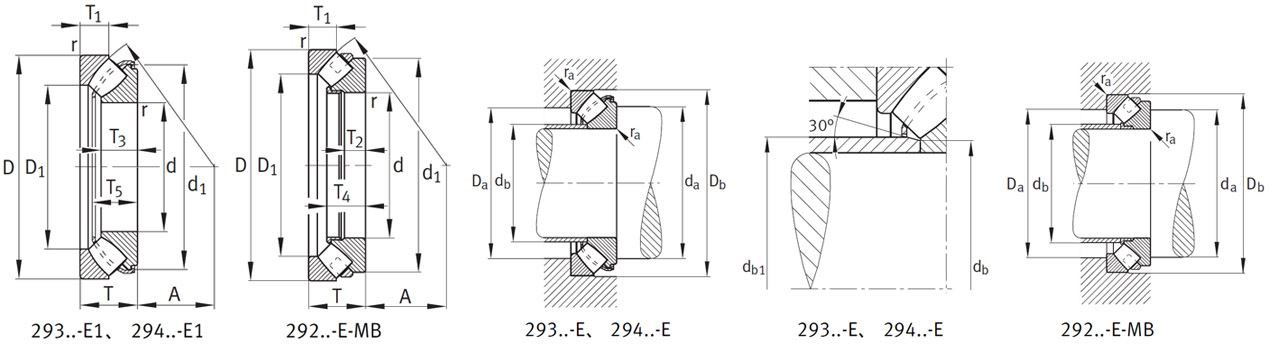

●Technische Parameter

spherical thrust bearings

Lagerbezeichnung	Abmessungen (mm)																		Dynamische Grundlast	Statische Grundlast	Ermüdungsbelastungsgrenze	Geschwindigkeitsbegrenzung	Referenzdrehzahl	Masse
	d	D	T	D1	d1	r	T1	T2	T3	T4	T5	Ein	da	Da	Db	Db	db1	Ra	Ca	Coa	Cua	Ng	Nb	m
						Min.					≈		Min.	Max.	Min.	Max.	Max.	Max.	N	N	N	min–1	min–1	≈kg
29412-E1	60	130	42	85.5	116.5	1.5	21	–	27	–	37.5	38	95	107	133	67	–	1.5	420 000	970 000	116 000	6 000	2750	2.5
29413-E1	65	140	45	91.5	125.2	2	22	–	29.5	–	40.5	42	100	115	143	72	–	2	495 000	1 160 000	137 000	5 300	2550	3.1
29414-E1	70	150	48	99	133.8	2	23.8	–	31	–	42.5	44.8	110	124	153	78.5	–	2	550 000	1 290 000	151 000	5 000	2420	3.8
29415-E1	75	160	51	105.5	142.3	2	24.5	–	33.5	–	46	47	115	132	163	82.5	–	2	650 000	1 540 000	176 000	4 800	2230	4.6
29416-E1	80	170	54	112.5	150.9	2.1	26.5	–	35	–	48.5	50	125	141	173	88	–	2	720 000	1 720 000	196 000	4 500	2120	5.5
29317-E1	85	150	39	109.5	138.5	1.5	20	–	24.5	–	34.5	50	120	129	153	92	–	1.5	420 000	1 110 000	146 000	4 800	2270	2.7
29417-E1	85	180	58	121	159.3	2.1	28	–	37	–	51	54	130	150	183	94	–	2	800 000	1 910 000	220 000	4 000	2010	6.5
29318-E1	90	155	39	115	142.3	1.5	19.5	–	24.5	–	34.5	52	125	135	158	97	–	1.5	420 000	1 130 000	152 000	4 800	2160	2.8
29418-E1	90	190	60	127.5	167.7	2.1	28.5	–	39	–	54	56	135	158	193	99.5	–	2	880 000	2 130 000	241 000	4 000	1910	7.5
29320-E1	100	170	42	127.5	156	1.5	20.5	–	26.2	–	37.5	58	135	148	173	107	–	1.5	495 000	1 340 000	181 000	4 300	1970	3.6
29420-E1	100	210	67	141.5	184.5	3	32	–	43	–	59.5	62	150	175	214	110.5	–	2.5	1 060 000	2 600 000	285 000	3 400	1740	10.1
29322-E1	110	190	48	140	175.6	2	24.8	–	30.3	–	42	64	150	165	193	120	–	2	620 000	1 760 000	217 000	3 600	1850	5.2
29422-E1	110	230	73	155.5	201.9	3	34.7	–	47	–	64.5	69	165	192	234	121	129	2.5	1 260 000	3 150 000	345 000	3 000	1600	12.8
29324-E1	120	210	54	154	192.6	2.1	27	–	34	–	48	70	165	182	213	129	–	2	800 000	2 210 000	270 000	3 400	1710	7.2
29424-E1	120	250	78	171	218.4	4	36.5	–	50.5	–	70	74	180	210	254	132	142	3	1 460 000	3 700 000	390 000	2 800	1470	15.9
29326-E1	130	225	58	165.5	207.9	2.1	30.1	–	36.7	–	50.5	76	180	195	228	139	143	2	900 000	2 600 000	300 000	3 000	1590	8.8
29426-E1	130	270	85	184.5	240	4	40.9	–	54	–	75	81	195	227	275	143	153	3	1 700 000	4 350 000	450 000	2 600	1360	21
29328-E1	140	240	60	177	220.6	2.1	30	–	38.5	–	53.5	82	190	208	244	149	154	2	1 010 000	2 900 000	340 000	2 800	1500	10.3
29428-E1	140	280	85	194.5	251.1	4	41	–	54	–	74.5	86	205	33 V	285	154	162	3	1 710 000	4 500 000	495 000	2 600	1300	22.1
29330-E1	150	250	60	190	228.4	2.1	28	–	38	–	54.5	87	195	220	254	159	163	2	1 020 000	2 900 000	360 000	2 600	1410	10.5
29430-E1	150	300	90	207.5	267.4	4	43.4	–	58	–	80.5	92	220	253	306	164	175	3	2 000 000	5 300 000	560 000	2 200	1190	27.2
29332-E1	160	270	67	203	248	3	33	–	42	–	59.5	92	215	236	274	170	176	2.5	1 220 000	3 550 000	420 000	2 600	1330	14
29432-E1	160	320	95	223.5	283.5	5	45.5	–	60.5	–	84.5	99	235	271	326	176	189	4	2 240 000	6 000 000	630 000	2 200	1090	32.1
29334-E1	170	280	67	215	255.7	3	30.5	–	42.2	–	60.5	96	220	247	284	180	188	2.5	1 220 000	3 500 000	435 000	2 400	1260	14.2
29434-E1	170	340	103	236	305	5	50	–	65.5	–	89.5	104	250	288	346	186	199	4	2 550 000	6 900 000	700 000	2 000	1030	39.6
29336-E1	180	300	73	227	274.5	3	35.5	–	46	–	64.5	103	235	263	304	190	195	2.5	1 460 000	4 300 000	495 000	2 200	1170	18.4
29436-E1	180	360	109	250	315.5	5	53	–	69.5	–	96	110	265	305	366	197	210	4	2 850 000	7 700 000	770 000	1 800	940	47.6
29338-E1	190	320	78	243.5	290.1	4	36	–	49	–	70	110	250	281	325	201	211	3	1 680 000	4 850 000	580 000	2 200	1090	22.3
29438-D	190	380	115	268	340	5	55	41	73	–	94	117	275	322	386	214	–	4	2 320 000	7 500 000	470 000	1 200	970	54.9
29240-E-MB	200	280	48	236	265	2	24	17	29	45	–	108	235	258	284	211	–	2	655 000	2 650 000	152 000	2 000	1260	8.15
29340-E1	200	340	85	257	308.8	4	40	–	53.5	–	75.5	116	265	298	348	213	224	3	1 900 000	5 600 000	640 000	2 000	1030	27.3
29440-D	200	400	122	282	360	5	59	44	77	–	99	122	290	338	406	225	–	4	2 550 000	8 500 000	510 000	1 100	920	64.7

Für weitere Daten klicken Sie bitte auf den Download-Button oben auf dieser Seite, um den Katalog herunterzuladen.
