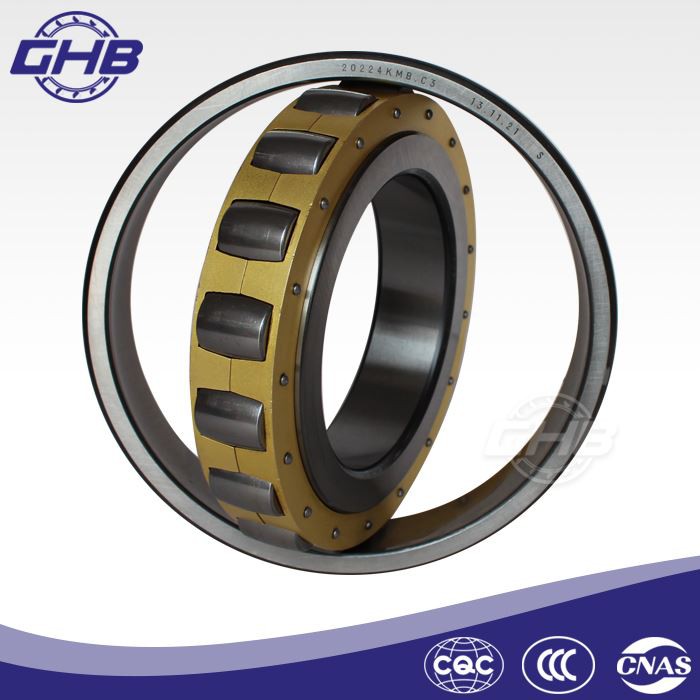

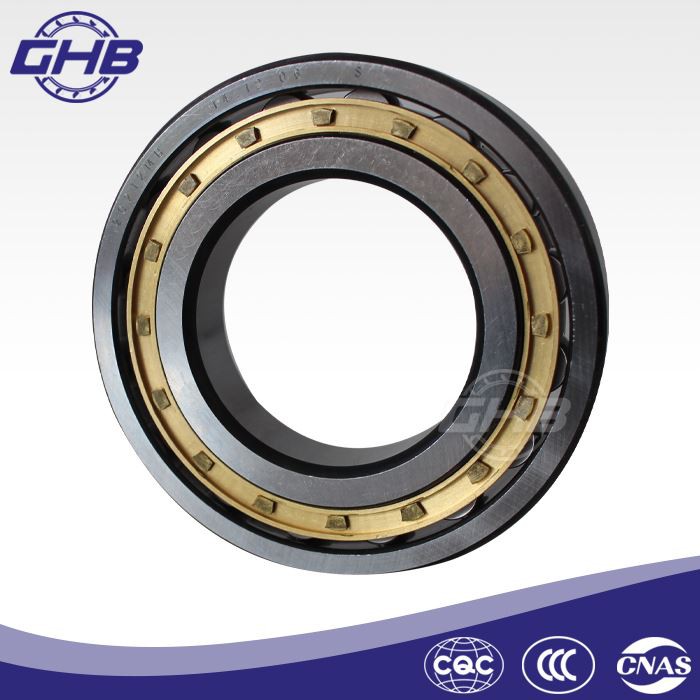

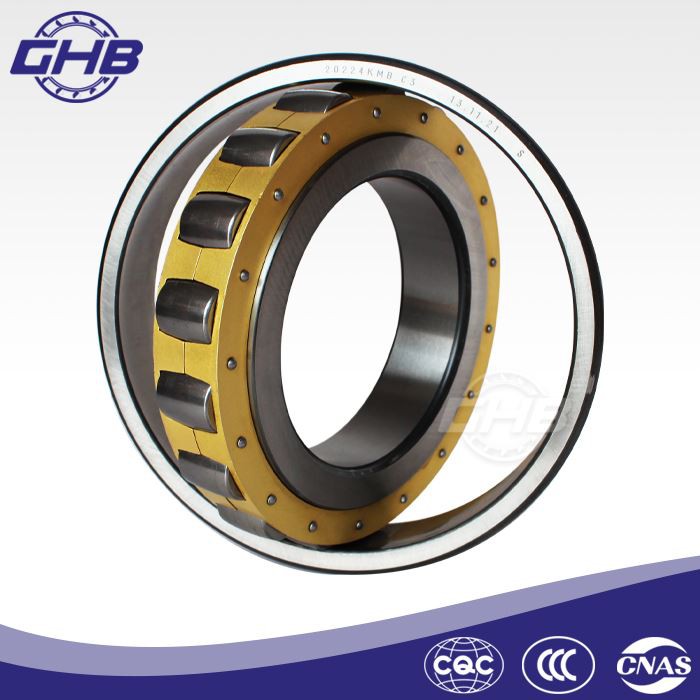

Tonnenlager

Werkstoff: GCr15
Genauigkeit: P0, P6, P5
Radialspiel: C0, C3, C2, C4
Arbeitstemperatur: plus 150 Grad (Messingkäfig), plus 120 Grad (PA66-Käfig)
Käfigmaterial: Messing, PA66
Grenzmaßnorm: DIN 635-1
Kostenlose Muster und technische Zeichnung: Verfügbar
Lieferbedingungen: FOB, CIF, EXW, CFR
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Tonnenlagersind einreihige Pendelrollenlager. Der Lageraufbau ähnelt dem Pendelrollenlager, hat aber nur eine Rollenreihe. Das Lager besteht aus einem Innenring mit einer einzigen Laufbahn, einer Reihe von Pendelrollen, einem Käfig und einem sphärischen Außenring. Der Innenring ist in zwei Typen unterteilt: zylindrisches Loch und konisches Loch. Die Verjüngung der konischen Bohrung beträgt 1:12. Lager werden dort eingesetzt, wo radiale Belastungen groß sind und Fluchtungsfehler ausgeglichen werden müssen. Seine strukturelle Festigkeitsüberlegenheit ist unter der Aufprallradiallast hervorragend. Trommelrollenlager können keine großen Axiallasten übertragen und können nicht getrennt werden. Einreihige Pendelrollenlager werden im Allgemeinen für hohe Belastungen und selbstausrichtende Leistungsanforderungen verwendet. Sie können verwendet werden, wenn die Welle eine Biegeverformung aufweist und schwere Belastungen komplex sind. Die Innen- und Außenringe des Lagers müssen ein gewisses Maß an Fluchtungs- und Fluchtungsfehlern aufweisen. DieTonnenlagerkann in diesen Anwendungen gut laufen.

Lager werden häufig in der Baumaschinen-, Bergbau-, Metallurgie-, Erdöl-, Kohle-, Chemie-, Keramik-, Papier- und anderen Maschinenindustrie eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die Serien 202, 203, 202..-K-Serie, 203..-K-Serie, 202..-K plus H-Serie und 203.. -K- und H-Serie.

● Produktionsdetails

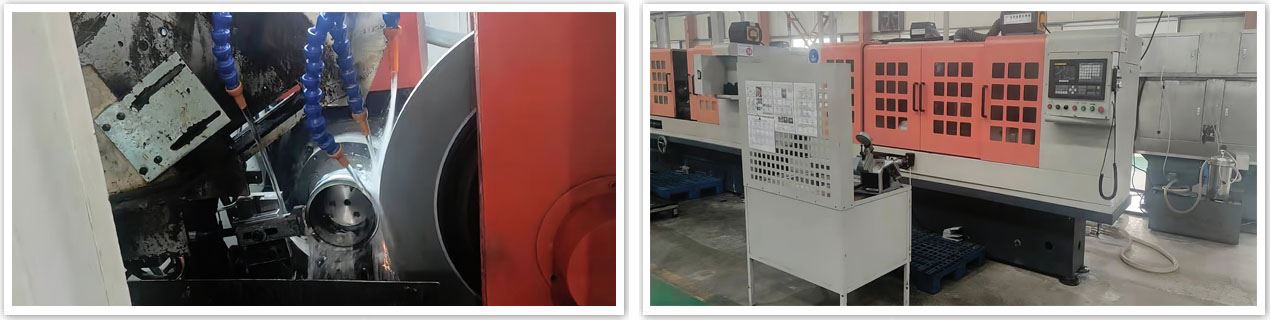

◆ Manufacture spherical rollers

The spherical roller shape is divided into symmetrical shape and asymmetrical shape. It is difficult to manufacture, and now we can only manufacture 3 and 2 precision grades. Its manufacturing process is related to the blank forming method, roller end face shape, grinding process and equipment. The general manufacturing process is as follows: blank forming → channeling ring belt → soft grinding outer diameter → heat treatment → channeling oxide skin → grinding concave end face → grinding convex end face → rough grinding outer diameter → fine grinding outer diameter → channeling polishing → final inspection and sorting → oiling and packaging.

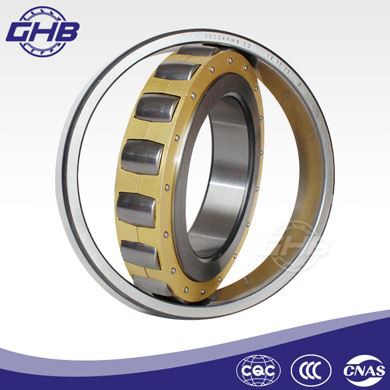

double row spherical bearing

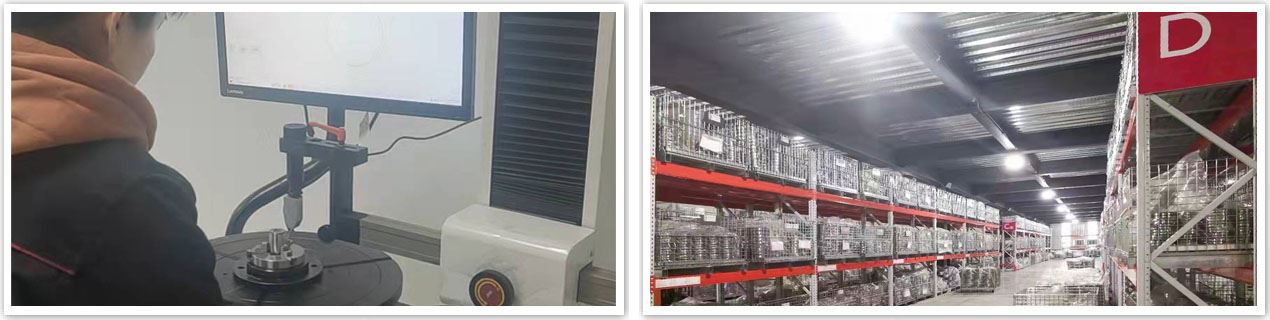

◆ Bearing cleanliness testing

Art, Qualität und Partikelgröße der im Lager enthaltenen Verunreinigungen (einschließlich Verunreinigungen in Schmieröl und -fett) wirken sich auf den normalen Betrieb und die Lebensdauer des Lagers aus. Daher ist es manchmal notwendig, die Sauberkeit von fertigen Lagern, in der Produktion verwendeten Reinigungsmitteln, Schmierölen (Fetten) zu testen und die Testergebnisse zu analysieren, um Anhaltspunkte für die Verbesserung von Produktionsprozessen zu erhalten. Das experimentelle Verfahren besteht darin, die Probe in das Reinigungsmittel zu geben, die Verunreinigungen aus der Probe durch Ultraschallvibration zu entfernen, das Reinigungsmittel einzugeben und dann die Verunreinigungen auf der Filtermembran durch Filtration auszufällen und das Wägeverfahren zu verwenden, um das Gewicht zu erhalten die Verunreinigungen. Optische Mikroskopie kann die Größe von Verunreinigungspartikeln messen und auf die Natur der Verunreinigung schließen.

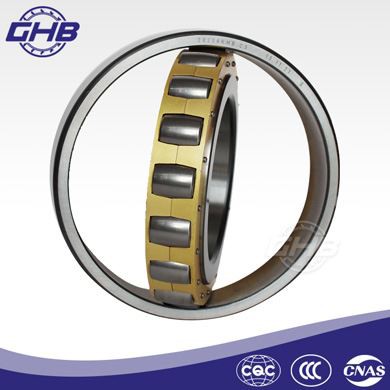

bearing 22222

● Wärmebehandlung von Käfigmaterial

Fertige Käfige sollten stabilisiert und oberflächenbehandelt werden, wie z. B. Aufkohlen, Chlorieren, Verkupfern, Verzinken, Phosphatieren oder Oxidieren oder Wärmebehandlung durch Carbonitrieren. Da der Käfig während der Verarbeitung eine starke Kaltverfestigung und Eigenspannung erzeugt, ist es manchmal erforderlich, eine -Zwischenprozess-Wärmebehandlung durchzuführen, um die Plastizität des Materials wiederherzustellen. Zu diesen Wärmebehandlungen gehören: hochwertiger-Kohlenstoffblech-Kaltprägekäfig für Rekristallisationsglühen (erhitzt auf etwa 600 Grad, Hitzeerhaltung für 23 Stunden, Abkühlung im Ofen). Messingband-Kaltprägekäfig zum Rekristallisationsglühen (erhitzt auf 600 650 Grad, Wärmeerhaltung für 30 Minuten, Luftkühlung oder Wasserkühlung). Edelstahlband wird zur Erweichungsbehandlung usw. kalt gestanzt.

● Zertifizierung

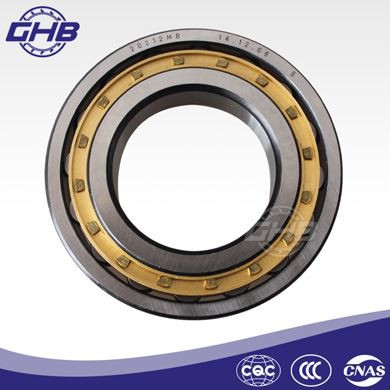

ntn spherical roller bearing

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonTonnenlager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

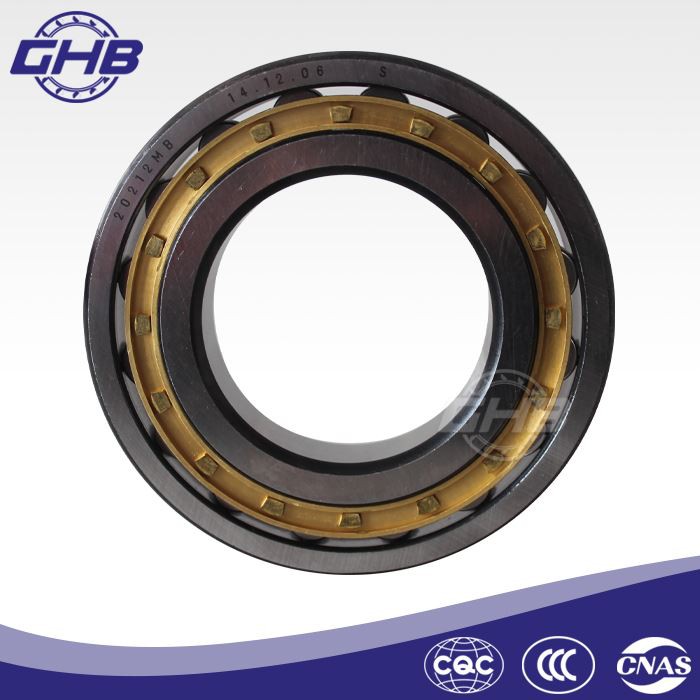

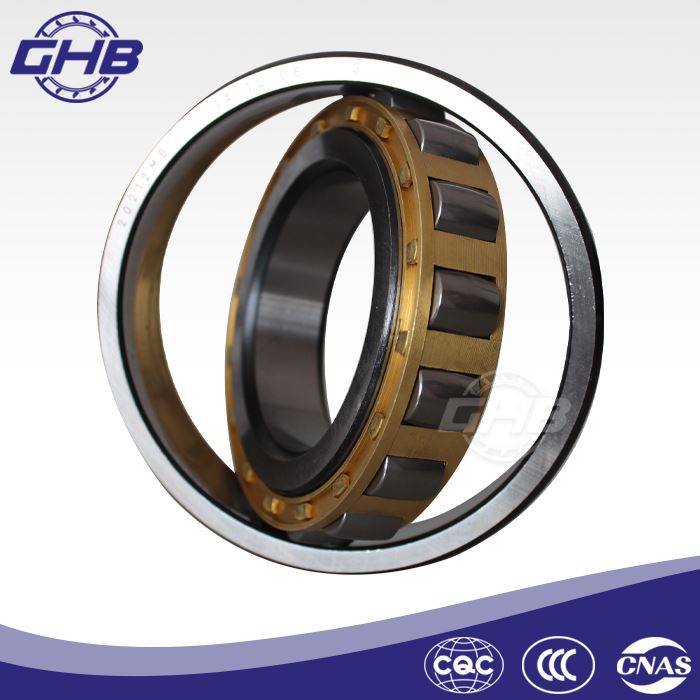

single spherical bearings

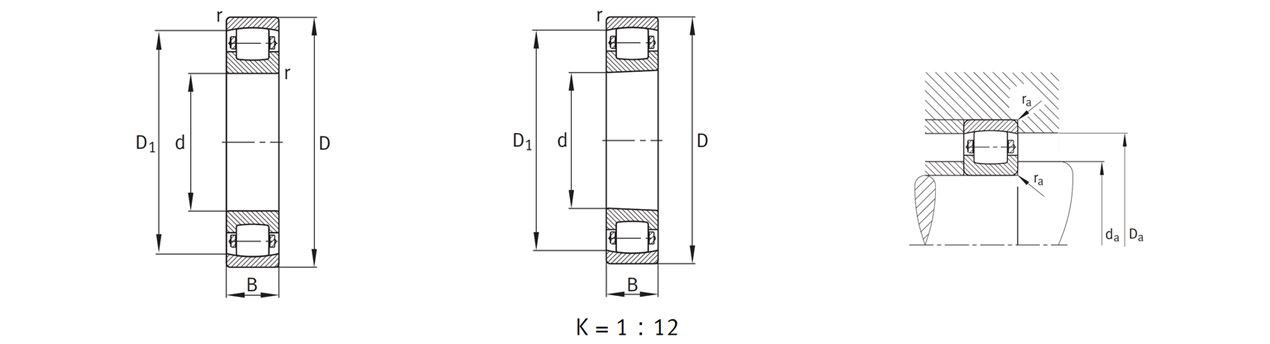

Lagerbezeichnung	Abmessungen (mm)								Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Masse
	d	D	B	r	D1	da	Da	Ra	Kr	Kor	Kur	nG	m
				Mindest.	≈	Mindest.	max.	max.	N	N	N	min–1	≈kg
20204-TVP	20	47	14	1	39	25.6	41.4	1	20 400	19 300	1 700	7 500	0.114
20304-TVP	20	52	15	1.1	43.5	27	45	1	27 000	24 500	2 300	7 000	0.152
20205-K-TVP-C3	25	52	15	1	43.9	30.6	46.4	1	24 000	25 000	2 190	6 700	0.132
20205-TVP	25	52	15	1	43.9	30.6	46.4	1	24 000	25 000	2 190	6 700	0.134
20305-TVP	25	62	17	1.1	51.9	32	55	1	36 000	34 500	3 000	6 000	0.243
20206-K-TVP-C3	30	62	16	1	53	35.6	56.4	1	27 500	28 500	2 850	5 600	0.203
20206-TVP	30	62	16	1	53	35.6	56.4	1	27 500	28 500	2 850	5 600	0.207
20306-TVP	30	72	19	1.1	60.7	37	65	1	49 000	49 000	4 250	5 000	0.37
20207-K-TVP-C3	35	72	17	1.1	62.3	42	65	1	40 500	43 000	4 900	4 800	0.296
20207-TVP	35	72	17	1.1	62.3	42	65	1	40 500	43 000	4 900	4 800	0.301
20307-TVP	35	80	21	2.5	67.4	44	71	1.5	58 500	61 000	5 400	4 500	0.493
20208-K-TVP-C3	40	80	18	1.1	70.1	47	73	1	49 000	53 000	5 400	4 300	0.38
20208-TVP	40	80	18	1.1	70.1	47	73	1	49 000	53 000	5 400	4 300	0.386
20308-TVP	40	90	23	1.5	76.8	49	81	1.5	76 500	81 500	7 200	4 000	0.671
20209-K-TVP-C3	45	85	19	1.1	74.6	52	78	1	52 000	57 000	5 900	4 000	0.433
20209-TVP	45	85	19	1.1	74.6	52	78	1	52 000	57 000	5 900	4 000	0.441
20309-TVP	45	100	25	1.5	85.2	54	91	1.5	86 500	95 000	8 500	3 600	0.914
20210-K-TVP-C3	50	90	20	1.1	79.5	57	83	1	58 500	68 000	7 000	3 600	0.489
20210-TVP	50	90	20	1.1	79.5	57	83	1	58 500	68 000	7 000	3 600	0.499
20310-TVP	50	110	27	2	94.4	61	99	2	108 000	118 000	10 600	3 400	1.17
20211-K-TVP-C3	55	100	21	1.5	89.2	64	91	1.5	73 500	85 000	9 300	3 400	0.642
20211-TVP	55	100	21	1.5	89.2	64	91	1.5	73 500	85 000	9 300	3 400	0.653
20311-K-TVP-C3	55	120	29	2	101.7	66	109	2	120 000	137 000	12 400	3 000	1.49
20311-TVP	55	120	29	2	101.7	66	109	2	120 000	137 000	12 400	3 000	1.53
20212-K-TVP-C3	60	110	22	1.5	97.8	69	101	1.5	85 000	100 000	10 900	3 200	0.822
20212-TVP	60	110	22	1.5	97.8	69	101	1.5	85 000	100 000	10 900	3 200	0.836
20312-K-TVP-C3	60	130	31	2.1	111.2	72	118	2.1	146 000	170 000	15 200	2 800	1.89
20312-TVP	60	130	31	2.1	111.2	72	118	2.1	146 000	170 000	15 200	2 800	1.92
20213-K-TVP-C3	65	120	23	1.5	105.1	74	111	1.5	95 000	116 000	12 700	3 000	1.07
20213-TVP	65	120	23	1.5	105.1	74	111	1.5	95 000	116 000	12 700	3 000	1.08
20313-K-MB-C3	65	140	33	1.5	120.6	77	128	2.1	170 000	196 000	17 900	2 800	2.14
20313-MB	65	140	33	1.5	120.6	77	128	2.1	170 000	196 000	17 900	2 800	2.18
20214-TVP	70	125	24	1.5	111	79	116	1.5	106 000	134 000	14 100	2 800	1.17
20314-MB	70	150	35	2.1	128.7	82	138	2.1	183 000	216 000	19 600	2 600	3.15
20215-K-TVP-C3	75	130	25	1.5	115.9	84	121	1.5	112 000	143 000	16 100	2 800	1.25
20215-TVP	75	130	25	1.5	115.9	84	121	1.5	112 000	143 000	16 100	2 800	1.28
20315-MB	75	160	37	2.1	138.1	87	148	2.1	216 000	255 000	22 400	2 200	3.76
20216-K-TVP-C3	80	140	26	2	124.5	91	129	2	125 000	163 000	17 100	2 600	1.56
20216-TVP	80	140	26	2	124.5	91	129	2	125 000	163 000	17 100	2 600	1.58
20316-MB	80	170	39	2.1	147.5	92	158	2.1	245 000	285 000	25 500	2 000	4.58
20217-K-MB-C3	85	150	28	2	133.9	96	139	2	156 000	200 000	20 400	2 400	2.19
20217-MB	85	150	28	2	133.9	96	139	2	156 000	200 000	20 400	2 400	2.22
20317-MB	85	180	41	3	156.9	99	166	2.5	270 000	320 000	28 500	1 900	5.25
20218-K-MB-C3	90	160	30	2	143.8	101	149	2	173 000	220 000	22 000	2 000	2.68
20218-MB	90	160	30	2	143.8	101	149	2	173 000	220 000	22 000	2 000	2.72
20318-K-MB-C3	90	190	43	3	165.1	104	176	2.5	300 000	360 000	30 500	1 900	6.17
20318-MB	90	190	43	3	165.1	104	176	2.5	300 000	360 000	30 500	1 900	6.25
20219-MB	95	170	32	2.1	152.7	107	158	2.1	208 000	265 000	26 000	1 900	3.19
20319-MB	95	200	45	3	174.5	109	186	2.5	335 000	400 000	34 000	1 800	7.29
20220-K-MB-C3	100	180	34	2.1	160.8	112	168	2.1	224 000	290 000	28 000	1 900	3.9
