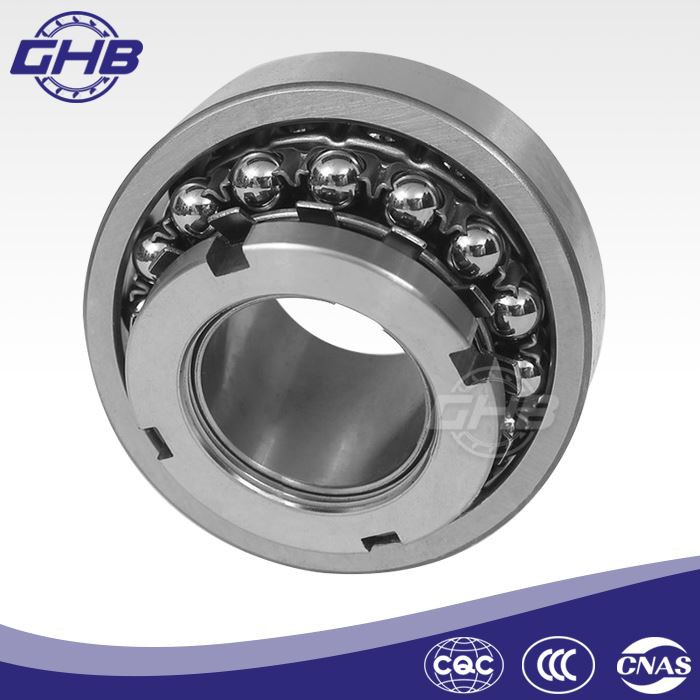

Selbstausrichtende Kugellager mit Adapterhülse

Material: GCr15
Präzision: P0, P6, P5
Radialer Abstand: C0, C3, C2, C4
Paket: Tube-Paket, Einzelbox
Kostenlose Muster und technische Zeichnung: Verfügbar
Ursprungsort: Xi'an Stadt, China
Versorgungsmaterial-Fähigkeit: 100000 Stück pro Monat
Lieferbedingungen: FOB, CIF, EXW, CFR
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

●Einleitung

Selbstausrichtende Kugellager mit Adapterhülsebesteht aus einem sich verjüngenden Loch K-Typ doppelreihigen selbstausrichtenden Kugellager und einer Adapterhülse. Mit der selbstausrichtenden Leistung von zweireihigen selbstausrichtenden Kugellagern trägt es hauptsächlich radiale Lasten und kann gleichzeitig kleine axiale Lasten tragen und wird normalerweise nicht verwendet, um reine axiale Lasten zu tragen. Adapterhülsen sind die am häufigsten verwendeten Komponenten für Lager mit konischen Bohrungen bei der Lokalisierung auf zylindrischen Wellen, da sie auf glatten oder gestuften Wellen verwendet werden können. Diese Buchse ist einfach zu installieren und erfordert keine zusätzliche Befestigung an der Welle. Bei Verwendung einer Adapterhülse auf einer optischen Welle können die Adaptergleitlager an einer beliebigen Stelle auf der Welle positioniert werden. Bei Verwendung zusammen mit einem Stufenring auf einer Stufenwelle,selbstausrichtende Kugellager mit Adapterhülsekann genau axial positioniert werden, und es ist auch bequem für die Lagerentnahme. Die Adapterhülse dient zur Befestigung des konischen Loch-Selbstausrichtungslagers auf der Welle ohne Schulter, mit einfacher Struktur, zuverlässiger Bedienung und bequemem Lagerwechsel.

Selbstausrichtende Kugellager mit Adapterhülse sind in der Textil-, Leichtindustrie-, Papierherstellungs-, Metallurgie-, Bandtransport- und Förderausrüstung usw. weit verbreitet.

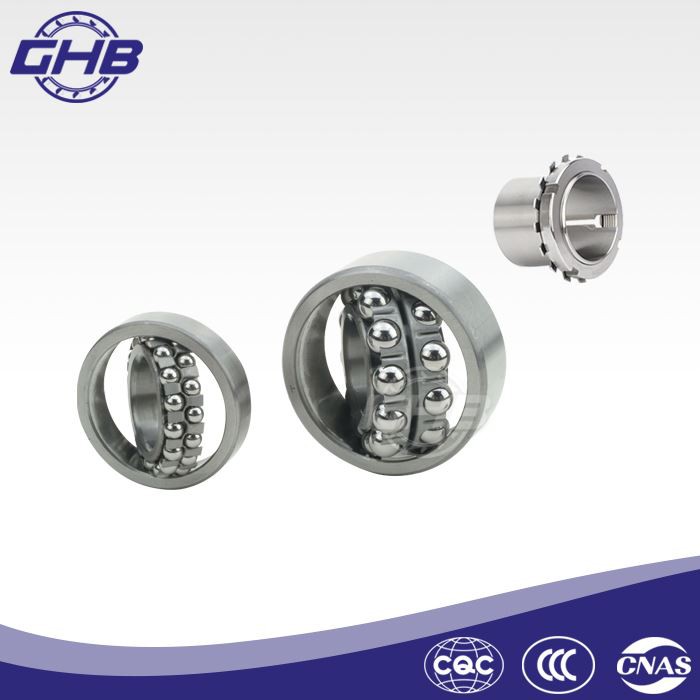

●Lagerserie

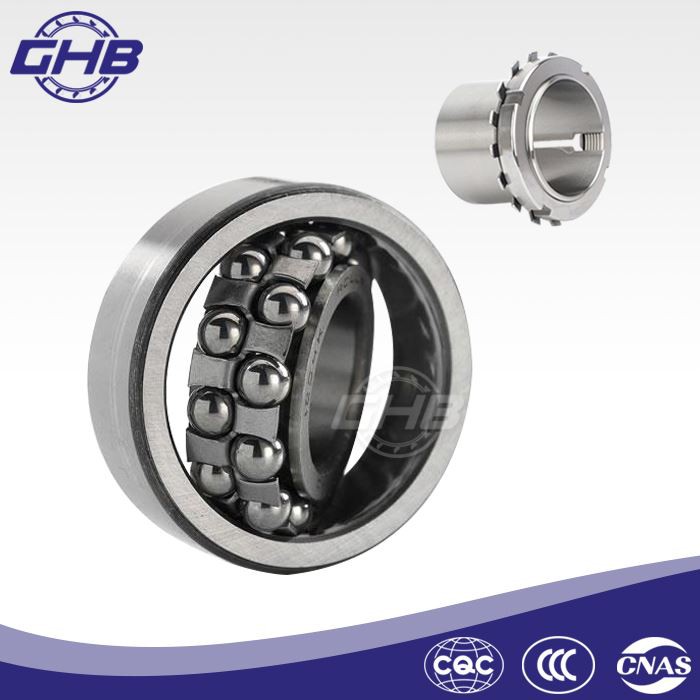

Zu den Lagertypen gehören die Baureihen 12..-K+H, 13..-K+H, 22..-K+H, 23..-K+H und 22..-K-2RS+H.

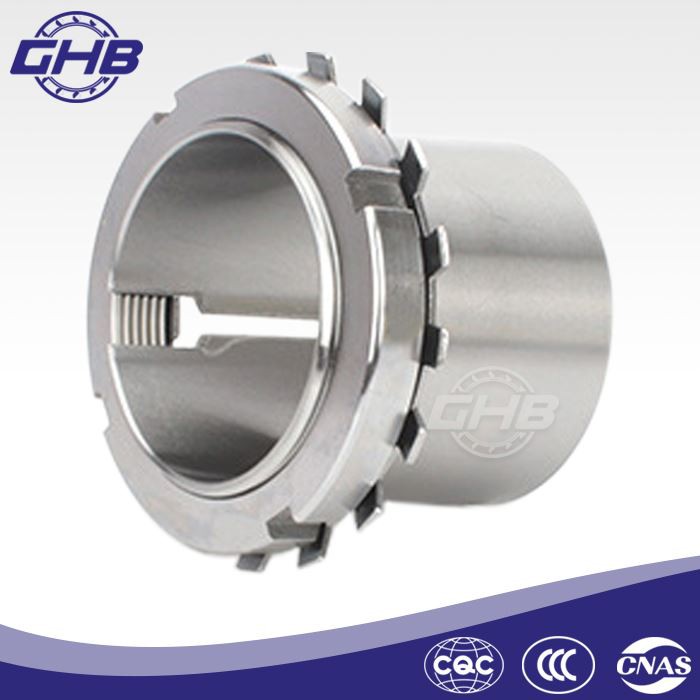

Adapterhülse

Käfigmaterial: Stahl

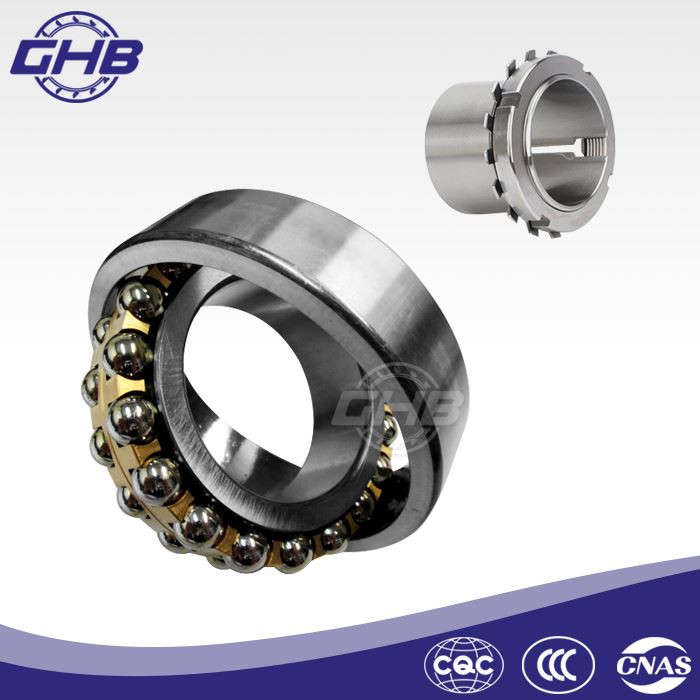

Käfigmaterial: Messing

●Details zur Produktion

◆ Der Prozess des Schleifens des Außenrings

Grob- und Feinschleifen beider Enden (Horizontalwellen-Doppelend-Planschleifer) → Reinigung (Ferrule-Reinigungsmaschine) → Größe und Form prüfen (externes Inspektionsinstrument) → Grob- und Feinschleifen des Außendurchmessers (Breitenrad-Centerless-Schleifmaschine) → Feinschliff-Außendurchmesser (hochpräzise Centerless-Schleifmaschine) → -reinigung (Ferrule-Reinigungsmaschine) → Größen- und Formprüfung (Äußerer Maschineninspektor) → Schleifen der Außennut (automatische Außenringrillenschleifmaschine) → Entmagnetisierung (Entmagnetisierer) → Reinigung (Lagerringreinigungsmaschine) → Größe, Form- und Positionsprüfung (automatische Inspektionsmaschine außerhalb der Maschine) → ultrafeinen Außenkanal (automatische Außenringkanal-Ultrafinish-Maschine) → Entmagnetisierung (Entmagnetisierungsmaschine) → Reinigung (Ferrule-Reinigungsmaschine).

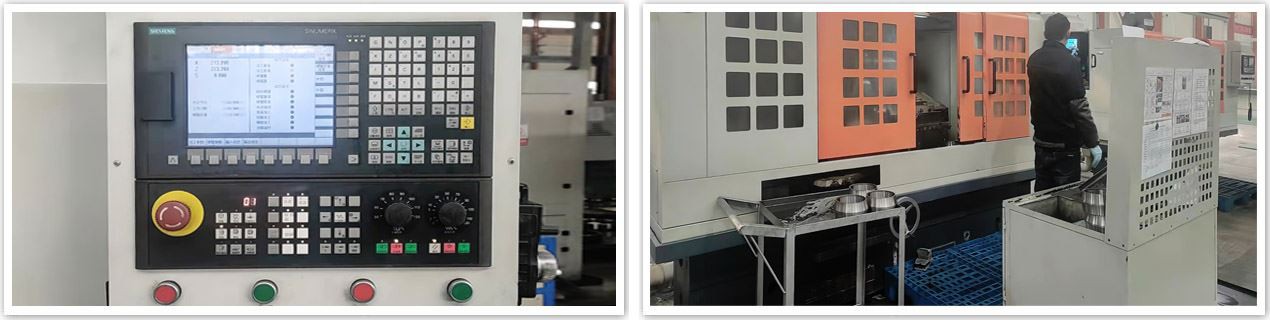

precision ball bearings

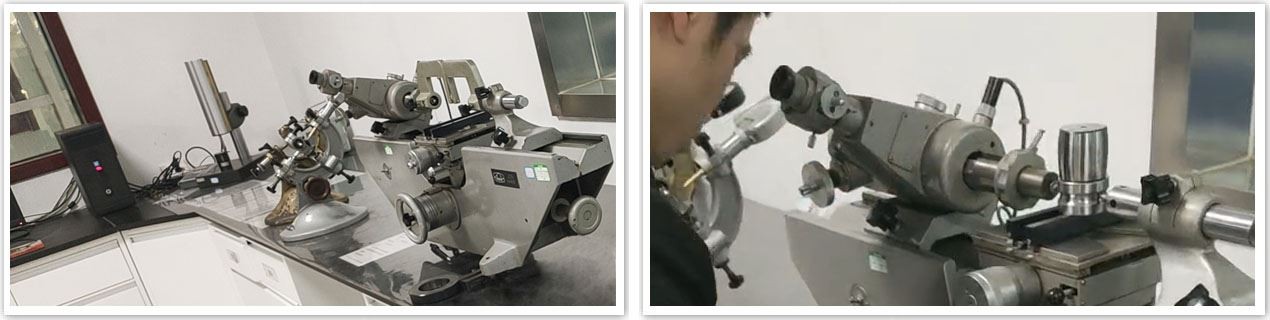

◆ Qualitätsvorkehrungen

Die in der Norm ISO 9001 identifizierten Vorsichtsmaßnahmen gehen auf mögliche Nichtkonformitäten ein und verhindern deren Auftreten.

1. Identifizieren Sie potenzielle Nichtkonformitäten und Ursachen. Betrachten Sie aus den Aspekten Mensch, Maschine, Material, Methode und Umwelt. Schmieden, Drehen, Bearbeiten, Schleifen, Montieren und andere Prozesse können unqualifiziert sein. Zu den Gründen gehören Materialmängel, verpasste Inspektionen. Prozessprobleme, ungeeignete Prozessparametereinstellungen oder nicht strikt implementiert. menschliche Gründe, schlechte Fähigkeiten oder schwaches Qualitätsbewusstsein usw.

2. Bewerten Sie die Notwendigkeit von Maßnahmen, um das Auftreten von Nichtkonformitäten zu verhindern.

3. Legen Sie vorbeugende Maßnahmen fest.

4. Notieren Sie die Ergebnisse der Maßnahmen.

5. Überprüfen Sie vorbeugende Maßnahmen.

bearing price

●Glühprozess des Lagerrings

Der allgemeine Prozess des Lagerstahlglühens ist:

1. Heiztemperatur: Die Ferrule aus GCr15-Stahl beträgt 770 ~ 810 ° C und 790 ° C gilt als eine geeignetere Glühtemperatur.

2. Haltezeit: Es verkürzt sich mit der Erhöhung der Glühtemperatur. Normalerweise beträgt die Haltezeit in der Produktion 2 ~ 6h.

3. Kühlgeschwindigkeit: der Schlüssel zum Glühprozess. Beim Laden in großen Chargen (Ladekapazität über 3t) beträgt die Kühlrate 10 ~ 20 ° C / h. Beim Laden in kleinen Chargen (Ladekapazität beträgt 0,5 ~ 2t) beträgt die Kühlrate 20 ~ 30 ° C / h. Wenn die Temperatur auf 600 °C (GCr15-Stahl) oder 550 °C (GCr15SiMn-Stahl) sinkt, kann es frei abkühlen.

●Vorteile

Shaanxi Gainhui Heavy Industries Co., Ltd. wurde 2009 gegründet und erstreckt sich über eine Fläche von 16.000 Quadratmetern, die ein professioneller Wälzlagerhersteller und -vertreiber in China ist. Das Unternehmen widmet sich der Entwicklung, Herstellung und dem Service von Präzisionslagern und konzentriert sich darauf, den Kunden zuverlässige Lagerprodukte und kostengünstige technische Lösungen anzubieten.

●Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service vonselbstausrichtende Kugellager mit Adapterhülse, willkommen, uns rechtzeitig zu kontaktieren.

Weil wir fokussiert sind, sind wir professionell.

●Verpackungsmethoden

Tube Paket

Einzelbox-Paket

Palettenpaket

●Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

●Technische Parameter

adapter sleeve self aligning ball Bearings

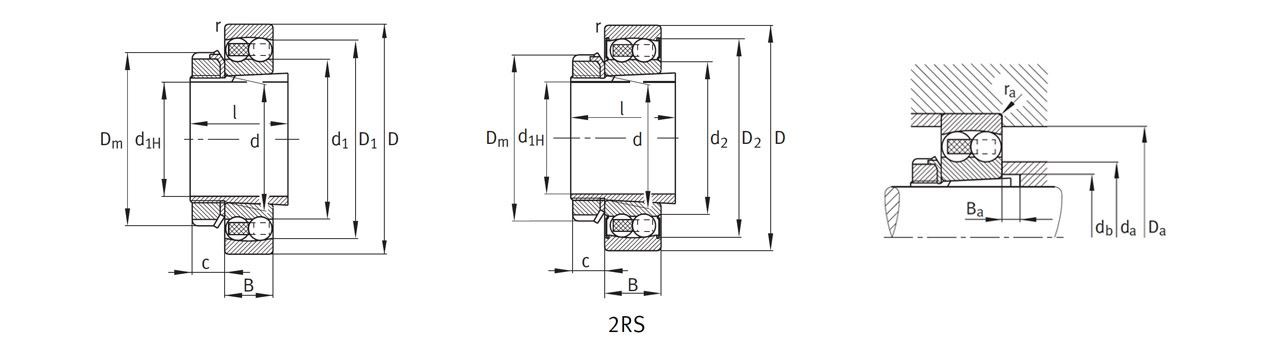

Lagerbezeichnung	Adapterhülse	Abmessungen (mm)																	Dynamische Grundlast	Statische Grundlast	Berechnung von Koeffizienten				Ermüdungsbelastungsgrenze	Geschwindigkeitsbegrenzung	Referenzdrehzahl	Masse
		d1H	d	D	B	r	D1	D2	d1	d2	Dezimeter	Ich	C	da	Da	Db	Ba	Ra	Cr	Kor	e	Y1	Y2	Y0	Köter	Ng	Nb	Lager	Adapterhülse
						Min.	≈	≈	≈	≈			≈	Max.	Max.	Min.	Min.	Max.	N	N					N	min–1	min–1	≈kg	≈kg
1204-K-TVH-C3	H204	17	20	47	14	1	38.1	–	29.2	–	32	24	7	27	41.4	23	5	1	10 100	2 600	0.28	2.24	3.46	2.34	161	18 000	20 700	0.116	0.041
1205-K-TVH-C3	H205	20	25	52	15	1	43.9	–	33.3	–	38	26	9	32	46.4	28	5	1	12 300	3 250	0.27	2.37	3.66	2.48	203	16 000	18 100	0.135	0.069
2205-K-2RS-TVH-C3	H305	20	25	52	18	1	–	46.3	–	30.7	38	29	9	32	46.4	28	5	1	12 300	3 250	0.27	2.37	3.66	2.48	203	9 500	–	0.157	0.075
2205-K-TVH-C3	H305	20	25	52	18	1	44.7	–	32.3	–	38	29	9	32	46.4	28	5	1	17 300	4 400	0.35	1.78	2.75	1.86	275	15 000	14 900	0.152	0.075
1305-K-TVH-C3	H305	20	25	62	17	1.1	50.8	–	38.1	–	38	29	9	35	55	28	6	1	18 300	4 950	0.28	2.29	3.54	2.4	310	14 000	13 900	0.254	0.075
2305-K-TVH-C3	H2305	20	25	62	24	1.1	50.1	–	35.5	–	38	35	9	34	55	30	5	1	25 000	6 500	0.48	1.32	2.04	1.38	60 W	13 000	14 100	0.328	0.085
1206-K-TVH-C3	H206	25	30	62	16	1	51.9	–	40.1	–	45	27	9	38	56.4	33	5	1	15 900	4 600	0.25	2.53	3.91	2.65	285	14 000	15 400	0.217	0.091
2206-K-2RS-TVH-C3	H306	25	30	62	20	1	–	54.3	–	37.3	45	31	9	38	56.4	33	5	1	15 900	4 600	0.25	2.53	3.91	2.65	285	8 000	–	0.268	0.099
2206-K-TVH-C3	H306	25	30	62	20	1	54	–	38.5	–	45	31	9	38	56.4	33	5	1	26 000	6 900	0.3	2.13	3.29	2.23	430	12 000	12 700	0.246	0.099
1306-K-TVH-C3	H306	25	30	72	19	1.1	59.4	–	45	–	45	31	9	42	65	33	6	1	21 700	6 300	0.26	2.39	3.71	2.51	390	11 000	12 200	0.379	0.099
2306-K-TVH-C3	H2306	25	30	72	27	1.1	59.3	–	41.5	–	45	38	9	40	65	35	5	1	32 500	8 700	0.45	1.4	2.17	1.47	540	10 000	12 300	0.476	0.116
1207-K-TVH-C3	H207	30	35	72	17	1.1	59.6	–	47.7	–	57	29	10	45	65	38	5	1	16 000	5 100	0.22	2.8	4.34	2.94	315	12 000	13 200	0.319	0.129
2207-K-2RS-TVH-C3	H307	30	35	72	23	1.1	–	64.3	–	43.5	57	35	10	45	65	38	5	1	16 000	5 100	0.22	2.8	4.34	2.94	315	7 000	–	0.432	0.147
2207-K-TVH-C3	H307	30	35	72	23	1.1	62.9	–	45.7	–	57	35	10	44	65	39	5	1	33 000	8 900	0.3	2.13	3.29	2.23	560	9 500	11 500	0.38	0.147
1307-K-TVH-C3	H307	30	35	80	21	1.5	67.5	–	51.3	–	57	35	10	49	71	39	8	1.5	25 500	7 800	0.26	2.47	3.82	2.59	485	9 500	10 900	0.5	0.147
2307-K-TVH-C3	H2307	30	35	80	31	1.5	66.8	–	46.9	–	52	43	10	45	71	40	5	1.5	40 500	11 100	0.47	1.35	2.1	1.42	690	9 000	11 600	0.96	0.171
1208-K-TVH-C3	H208	35	40	80	18	1.1	67.8	–	54	–	58	31	11	52	73	43	5	1	19 400	6 500	0.22	2.9	4.49	3.04	400	10 000	11 600	0.408	0.17
2208-K-2RS-TVH-C3	H308	35	40	80	23	1.1	–	71.1	–	49.2	58	36	11	52	73	43	5	1	19 400	6 500	0.22	2.9	4.49	3.04	400	6 300	–	0.517	0.185
2208-K-TVH-C3	H308	35	40	80	23	1.1	70.7	–	52.5	–	58	36	11	50	73	44	5	1	32 500	9 400	0.26	2.43	3.76	2.54	580	9 000	9700	0.465	0.185
1308-K-TVH-C3	H308	35	40	90	23	1.5	75.3	–	57.8	–	58	36	11	55	81	44	5	1.5	30 000	9 600	0.25	2.52	3.9	2.64	600	8 500	10 000	0.698	0.185
2308-K-TVH-C3	H2308	35	40	90	33	1.5	75	–	53.7	–	58	46	11	51	81	45	5	1.5	46 000	13 400	0.43	1.45	2.25	1.52	830	8 000	10 300	0.899	0.222
1209-K-TVH-C3	H209	40	45	85	19	1.1	72.7	–	57.7	–	65	33	12	57	78	48	5	1	22 000	7 300	0.21	3.04	4.7	3.18	455	9 000	11 100	0.454	0.216
2209-K-2RS-TVH-C3	H309	40	45	85	23	1.1	–	75.4	–	53.8	65	39	12	57	78	48	5	1	22 000	7 300	0.21	3.04	4.7	3.18	455	5 600	–	0.535	0.246
2209-K-TVH-C3	H309	40	45	85	23	1.1	75.9	–	59	–	65	39	12	56	78	50	8	1	28 500	8 900	0.26	2.43	3.76	2.54	550	8 500	8700	0.505	0.246
1309-K-TVH-C3	H309	40	45	100	25	1.5	84.1	–	64.1	–	65	39	12	61	91	50	5	1.5	38 500	12 600	0.25	2.5	3.87	2.62	780	7 500	9300	0.939	0.246
2309-K-TVH-C3	H2309	40	45	100	36	1.5	84.2	–	60.1	–	65	50	12	57	91	50	5	1.5	55 000	16 500	0.43	1.48	2.29	1.55	1030	7 000	9400	1.19	0.283
1210-K-TVH-C3	H210	45	50	90	20	1.1	77.6	–	62.7	–	70	35	13	62	83	53	5	1	22 900	8 000	0.2	3.17	4.9	3.32	500	8 500	10 500	0.516	0.264
2210-K-2RS-TVH-C3	H310	45	50	90	23	1.1	–	80	–	60.6	70	42	13	62	83	53	5	1	22 900	8 000	0.2	3.17	4.9	3.32	500	5 300	–	0.593	0.301
2210-K-TVH-C3	H310	45	50	90	23	1.1	81	–	64	–	70	42	13	61	83	55	10	1	28 500	9 400	0.24	2.61	4.05	2.74	580	8 000	8000	0.543	0.301
1310-K-TVH-C3	H310	45	50	110	27	2	91.9	–	71.2	–	70	42	13	68	99	55	5	2	42 000	14 100	0.24	2.6	4.03	2.73	880	6 700	8700	1.52	0.301
1211-K-TVH-C3	H211	50	55	100	21	1.5	86.9	–	69.5	–	75	37	13	69	91	60	6	1.5	27 000	9 900	0.19	3.31	5.12	3.47	620	7 500	9300	0.682	0.292
2211-K-2RS-TVH-C3	H311	50	55	100	25	1.5	–	88.9	–	68	75	45	13	69	91	60	6	1.5	27 000	9 900	0.19	3.31	5.12	3.47	620	4 800	–	0.808	0.35
2211-K-TVH-C3	H311	50	55	100	25	1.5	90	–	69.6	–	75	45	13	68	91	60	10	1.5	39 000	12 400	0.22	2.92	4.52	3.06	770	6 700	7500	0.73	0.35
1311-K-TVH-C3	H311	50	55	120	29	2	101.6	–	78	–	75	45	13	74	109	60	6	2	52 000	17 700	0.24	2.66	4.12	2.79	1 100	6 000	8100	1.55	0.35
2311-K-TVH-C3	H2311	50	55	120	43	2	100.7	–	71.7	–	75	59	13	69	109	61	6	2	77 000	23 800	0.42	1.51	2.33	1.58	1 480	5 600	8500	2.02	0.426
1212-K-TVH-C3	H212	55	60	110	22	1.5	95.8	–	78	–	80	38	13	75	101	64	5	1.5	30 500	11 400	0.18	3.47	5.37	3.64	710	6 700	8500	0.88	0.325
2212-K-2RS-TVH-C3	H312	55	60	110	28	1.5	–	98.5	–	70.4	80	47	13	75	101	64	5	1.5	30 500	11 400	0.18	3.47	5.37	3.64	710	4 300	–	1.13	0.373
2212-K-TVH-C3	H312	55	60	110	28	1.5	98.8	–	76.6	–	80	47	13	73	101	65	8	1.5	48 000	16 300	0.23	2.69	4.16	2.82	1 020	6 300	7100	1.03	0.373
1312-K-TVH-C3	H312	55	60	130	31	2.1	112.2	–	87	–	80	47	13	83	118	65	5	2.1	58 000	20 600	0.23	2.77	4.28	2.9	1 280	5 300	7300	1.94	0.373
2312-K-TVH-C3	H2312	55	60	130	46	2.1	109.1	–	77	–	80	62	13	74	118	66	5	2.1	89 000	28 000	0.41	1.55	2.4	1.62	1 740	5 000	8000	2.52	0.464
1213-K-TVH-C3	H213	60	65	120	23	1.5	103.2	–	85.2	–	92	40	14	83	111	70	5	1.5	31 000	12 400	0.18	3.57	5.52	3.74	770	6 300	7900	1.13	0.393
2213-K-2RS-TVH-C3	H313	60	65	120	31	1.5	–	106.6	–	78	92	50	14	83	111	70	5	1.5	31 000	12 400	0.18	3.57	5.52	3.74	770	4 000	–	1.5	0.452
2213-K-TVH-C3	H313	60	65	120	31	1.5	107.5	–	82.4	–	92	50	14	79	111	70	8	1.5	58 000	19 000	0.23	2.78	4.31	2.92	1 190	5 300	6900	1.33	0.452
1313-K-TVH-C3	H313	60	65	140	33	2.1	118.8	–	92.7	–	92	50	14	89	128	70	5	2.1	63 000	22 700	0.23	2.75	4.26	2.88	1 380	5 000	7100	2.41	0.452
2313-K-TVH-C3	H2313	60	65	140	48	2.1	118.9	–	85.6	–	92	65	14	82	128	72	5	2.1	98 000	32 000	0.39	1.62	2.51	1.7	1 980	4 800	7300	3.16	0.553
1214-K-TVH-C3	H214	60	70	125	24	1.5	106.6	–	87.7	–	98	41	14	86	116	75	5	1.5	35 000	13 700	0.19	3.36	5.21	3.52	850	6 000	7900	1.23	0.603
1215-K-TVH-C3	H215	65	75	130	25	1.5	114.1	–	93.7	–	98	43	15	92	121	80	5	1.5	39 000	15 500	0.19	3.32	5.15	3.48	950	5 600	7400	1.32	0.693
2215-K-TVH-C3	H315	65	75	130	31	1.5	114.3	–	93.3	–	104	55	15	90	121	80	12	1.5	44 500	17 600	0.26	2.47	3.82	2.59	1 080	5 300	6200	1.6	0.826
1315-K-M-C3	H315	65	75	160	37	2.1	134.8	–	104.4	–	104	55	15	100	148	80	5	2.1	80 000	29 500	0.23	2.77	4.29	2.9	1 690	6 300	6600	3.81	0.826
2315-K-M-C3	H2315	65	75	160	55	2.1	136.7	–	100.5	–	98	73	15	94	148	82	5	2.1	124 000	42 000	0.38	1.64	2.54	1.72	2 420	6 000	6700	5.21	1.05

Für weitere Daten klicken Sie bitte auf den Download-Button oben auf dieser Seite, um den Katalog herunterzuladen.
