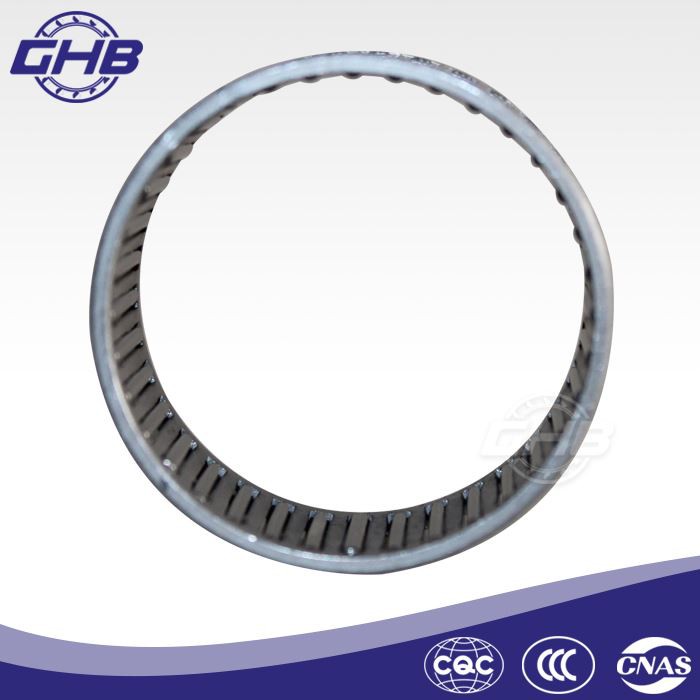

Nadelrollen- und Käfigbaugruppen

Material: Chromstahl
Käfigmaterial: Stahl, PA66
Arbeitstemperaturbereich: -20 °C ~ 120 °C
Präzision: P0, P6, P5
Nadelrollengenauigkeit: G2, G3, G5
Technologiestandard: DIN 5405-1
Ursprungsort: Xi'an Stadt, China
Versorgungsmaterial-Fähigkeit: 100000 Stück pro Monat
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

●Einleitung

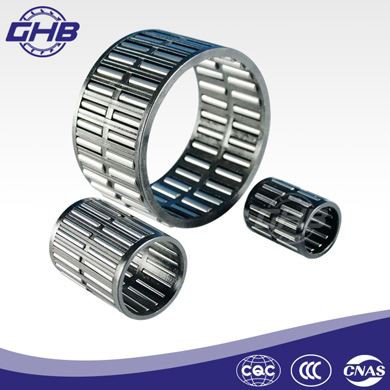

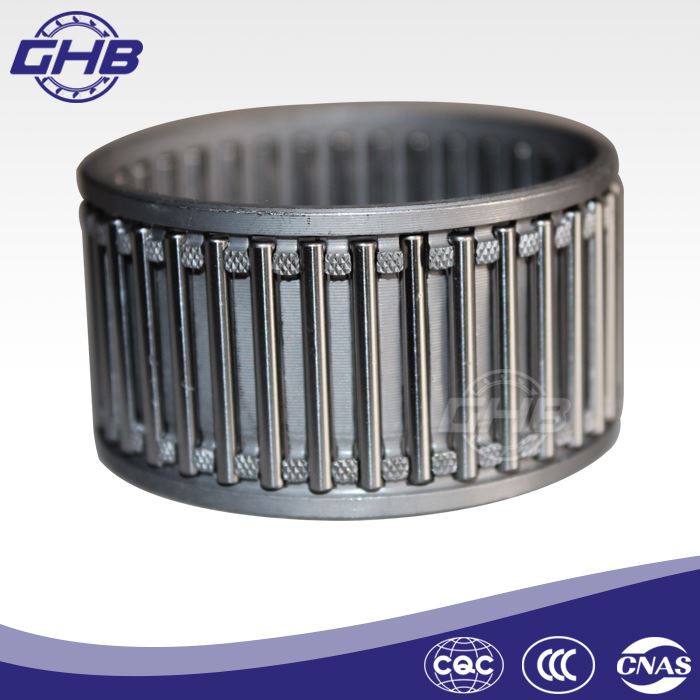

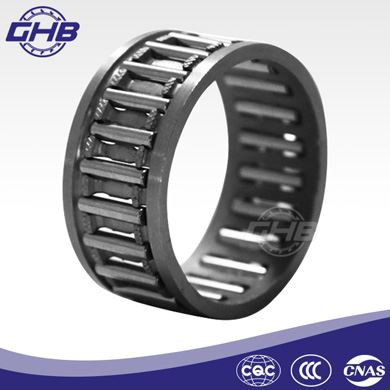

Nadelrollen- und Käfigbaugruppensind eisenlose Nadellager mit der Bezeichnung K. Die Nadelrollen werden präzise durch den Käfig geführt, der ein unabhängiges Wälzkörper und die dünnste Art von Wälzlager ist. Es verwendet die Lochwand des Sitzlochs als äußere Laufbahn und das Journal als innere Laufbahn für Lauf- oder Schwingbewegungen und kann Stoßbelastungen oder Wechsellasten standhalten. Lager sind mit gestanzten Stahlkäfigen, massiven Messingkäfigen oder Nylonkäfigen erhältlich. Die Führungsflächen des Käfigs sind weit voneinander entfernt, wodurch die Nadelrollen nicht nur genau geführt werden können, sondern auch die korrekte Position der Nadelrollen beibehalten werden. Der radiale Querschnitt des Lagers entspricht dem Durchmesser der Nadelrollen, und Lager können in sehr kleinen Wellen- und Gehäuseinnenräumen eingesetzt werden. DasNadelrollen- und Käfigbaugruppenhaben einen kleinen radialen Querschnitt und eine große Tragfähigkeit, die sich für Tragwerke mit begrenzten radialen Einbaumaßen und Anwendungen im Hochgeschwindigkeitsbetrieb eignet. Die Nadelrollensammelschiene hat eine Konvexität, die den kleinen Einbaufehler, die durch die Verformung der Welle verursachte Spannungskonzentration am Ende der Nadelrolle lindern und die Lebensdauer des Lagers verlängern kann.

Lager werden hauptsächlich in Getrieben, Motorrädern, Pleuelstangen von großen und kleinen Enden von Automobilen, Kompressoren und anderen Bereichen verwendet.

●Lagerserie

Die Art der Lager ist die K-Serie.

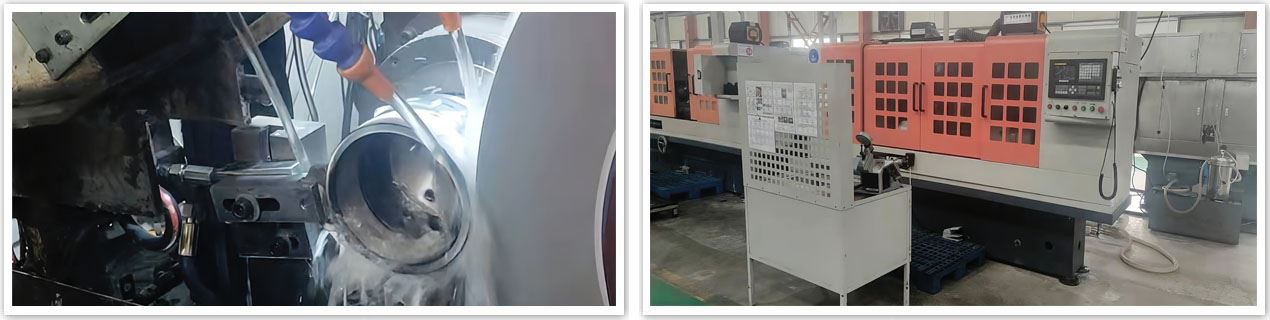

●Details zur Produktion

◆ Bearbeiteter Käfig

Bei Wälzlagern wird der bearbeitete Käfig im Allgemeinen durch den Außendurchmesser des Innenrings oder den Innendurchmesser des Außenrings (so dass der Käfig eine feste Achse hat) anstelle von Wälzkörpern geführt. Seine Festigkeit ist höher als die des Stanzkäfigs, so dass es für Hochgeschwindigkeitslager geeignet ist. Darüber hinaus wird bei großen und extragroßen Lagerkäfigen mit kleinen Produktionschargen aufgrund der hohen Kosten und des langen Zyklus der Herstellung von Stanzformwerkzeugen auch die Fertigungsmethode verwendet. Viele Radialschubkugellager, insbesondere wenn der Kontaktwinkel kleiner oder gleich 30 ist, sind mit einem integrierten Käfig ausgestattet, der vom Innenring geführt wird.

skf needle roller bearing

◆ Überprüfen Sie vorbeugende Maßnahmen.

Haben Vorsichtsmaßnahmen Nichtkonformitäten verhindert? Sind die Kosten für Präventionsmaßnahmen dem Risiko einer möglichen Nichtkonformität angemessen? Um "Vorsichtsmaßnahmen" effektiv umzusetzen und potenzielle Probleme zu vermeiden, ist ein Managementsystem von der Identifizierung von Problemen bis zur Kontrolle potenzieller Auswirkungen erforderlich. Zu diesem Zweck kann jedes Unternehmen unterschiedliche Wege entwickeln, um damit umzugehen, und diese Methoden können alle anwendbar sein. Was ich hier aber vorstellen möchte, ist eine effektive und einfach zu bedienende "Vorsichtsmaßnahme", also "Potential Failure Mode and Effects Analysis", kurz FMEA.

hk1212 needle bearing

●Auswahl des Schmierfetts

Verwenden Sie gute und saubere Schmierstoffe und Rostschutzmittel. Ein geeignetes Fett kann den Geräuschpegel (3 ~ 5 dB) während des Betriebs des Lagers angemessen reduzieren und die Lebensdauer des Lagers verbessern. Fetthersteller sollten die Fettzusammensetzung optimieren, einschließlich Verdickungsmitteln, Grundölen, Additiven, Produktionsmethoden und der erforderlichen Nachbearbeitung.

Achten Sie auf die Zugabe von Fett: Das hinzugefügte Fett sollte sauber sein, und das Fett sollte in der Mitte des Lagerkanals hinzugefügt werden. Die Fettmenge sollte den einschlägigen Lagernormen entsprechen. Behälter mit Fett sollten abgedeckt werden.

●Vorteile

Unser Unternehmen verfügt über eine vernünftige Talentstruktur mit mehr als 110 Mitarbeitern, darunter 19 technische Entwickler mit einem Bachelor-Abschluss oder höher. Während des Personalmanagements mobilisieren wir die Begeisterung der Mitarbeiter voll und ganz, steigern ihr Erfolgs- und Ehrgefühl, bieten unseren Kunden professionelle und effiziente Dienstleistungen mit professionellem Können und positiver Begeisterung. So können wir im harten Marktwettbewerb stets wettbewerbsfähig bleiben und eine schnelle und stabile Entwicklung erreichen.

●Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Wälzlagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik, können wir wettbewerbsfähige Lagerprodukte und OEM-Service für weltweite Kunden liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem After-Sales-Service vonNadelrollen- und Käfigbaugruppen, willkommen, uns rechtzeitig zu kontaktieren.

Weil wir fokussiert sind, sind wir professionell.

●Verpackungsmethoden

Tube Paket

Einzelbox-Paket

Palettenpaket

●Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

●Technische Parameter

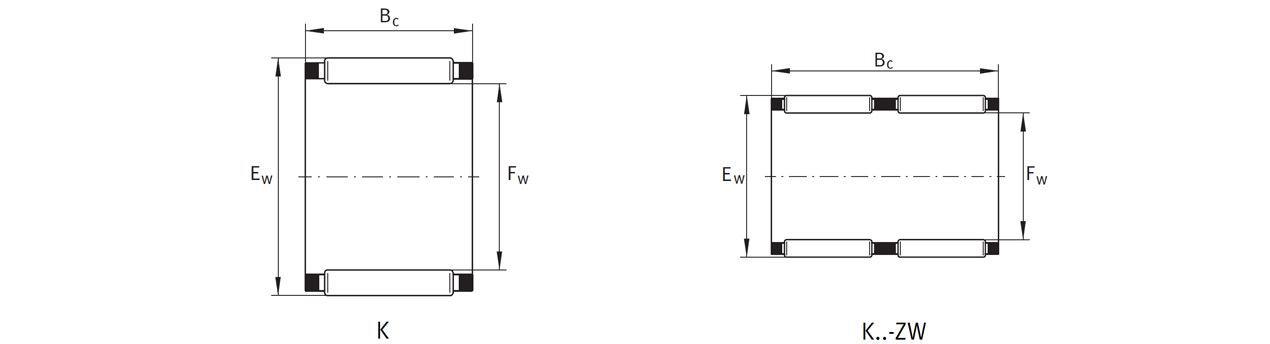

radial needle bearing

Lagerbezeichnung	Abmessungen (mm)			Dynamische Grundlast	Statische Grundlast	Ermüdungsbelastungsgrenze	Geschwindigkeitsbegrenzung	Referenzdrehzahl	Masse
	Fw	Ew	V. Chr	Cr	Kor	Köter	Ng	Nb	m
				N	N	N	min–1	min–1	≈G
K3X5X7-Fernseher	3	5	7	1 540	1 290	152	50 000	78 000	0.3
K3X5X9-Fernseher	3	5	9	1 710	1 480	188	50 000	80 000	0.4
K3X6X7-Fernseher	3	6	7	1 430	970	109	47 000	75 000	0.4
K4X7X7-Fernseher	4	7	7	1 740	1 270	145	42 500	59 000	0.5
K4X7X10-Fernseher	4	7	10	2 330	1 840	236	42 500	59 000	0.7
K5X8X8-Fernseher	5	8	8	2 350	1 920	237	39 000	48 000	0.7
K5X8X10-Fernseher	5	8	10	3 000	2 650	350	39 000	47 000	0.9
K6X9X8-Fernseher	6	9	8	2 600	2 280	285	36 500	41 000	0.8
K6X9X10-Fernseher	6	9	10	3 350	3 150	420	36 500	40 000	1.1
K6X10X13-Fernseher	6	10	13	3 800	3 100	395	35 500	40 000	1.9
K7X9X7-Fernseher	7	9	7	1 730	1 770	215	35 500	40 000	0.6
K7X10X8-Fernseher	7	10	8	2 850	2 650	330	34 500	36 000	0.9
K7X10X10-Fernseher	7	10	10	3 650	3 600	485	34 500	35 000	1
K8X11X8-Fernseher	8	11	8	3 100	3 000	375	32 500	32 000	1
K8X11X10-Fernseher	8	11	10	3 950	4 100	560	32 500	31 000	1.2
K8X11X13-Fernseher	8	11	13	5 100	5 800	790	32 500	30 500	1.7
K8X12X10-Fernseher	8	12	10	5 000	4 700	560	31 500	29 000	2
K9X12X10-Fernseher	9	12	10	4 500	5 000	680	31 000	27 500	1.5
K9X12X13-Fernseher	9	12	13	5 900	7 100	970	31 000	27 000	2.1
K10X13X10-Fernseher	10	13	10	4 750	5 500	750	29 500	24 900	1.6
K10X13X13-Fernseher	10	13	13	6 200	7 800	1060	29 500	24 400	2.3
K10X13X16-Fernseher	10	13	16	7 100	9 300	1310	29 500	24 600	2.9
K10X14X10-Fernseher	10	14	10	5 800	6 000	720	29 000	23 500	2.5
K10X14X13-Fernseher	10	14	13	7 500	8 400	1020	29 000	23 000	4.6
K10X16X12-Fernseher	10	16	12	8 100	7 200	1000	27 500	21 800	5.5
K12X15X10-Fernseher	12	15	10	4 900	6 100	830	27 000	21 500	2.9
K12X15X13-Fernseher	12	15	13	6 400	8 500	1170	27 000	21 100	2.3
K12X16X13-FERNSEHER	12	16	13	8 000	9 400	1150	26 500	19 900	5.5
K12X17X13-FERNSEHER	12	17	13	9 600	10 400	1330	26 500	18 800	4.9
K12X18X12-FERNSEHER	12	18	12	10 000	9 900	1400	26 000	18 100	6
K14X18X10	14	18	10	7100	8 500	1060	25 000	17 300	4
K14X18X13	14	18	13	8200	10 100	1320	25 000	17 700	6.5
K14X18X15-Fernseher	14	18	15	9500	12 300	1540	25 000	17 400	5
K14X18X17	14	18	17	10 800	14 400	1890	25 000	17 300	8
K14X20X12	14	20	12	10 300	10 600	1490	24 300	16 200	8.5
K15X18X17-Fernseher	15	18	17	8000	12 100	1730	24 600	17 700	4.6
K15X19X10	15	19	10	7500	9 200	1140	24 300	16 200	5
K15X19X13	15	19	13	8500	10 900	1420	24 300	16 600	7
K15X19X17	15	19	17	11 300	15 600	2040	24 300	16 200	9.5
K15X20X13	15	20	13	9900	11 500	1430	23 900	15 900	7
K15X21X15	15	21	15	14 300	16 400	2210	23 600	14 700	11
K15X21X21	15	21	21	19 400	24 300	3300	23 600	14 400	17
K16X20X10	16	20	10	7800	9 900	1230	23 600	15 200	5.5
K16X20X13	16	20	13	8900	11 800	1530	23 600	15 600	7.5
K16X20X17	16	20	17	11 700	16 800	2190	23 600	15 200	10
K16X22X12	16	22	12	11 500	12 500	1780	22 900	14 300	10
K16X22X16	16	22	16	14 800	17 500	2390	22 900	14 100	12
K16X22X20	16	22	20	18 300	22 800	3050	22 900	14 000	17
K16X24X20	16	24	20	21 400	23 500	2950	22 400	13 200	22
K17X21X10	17	21	10	8100	10 600	1310	22 900	14 400	5.5
