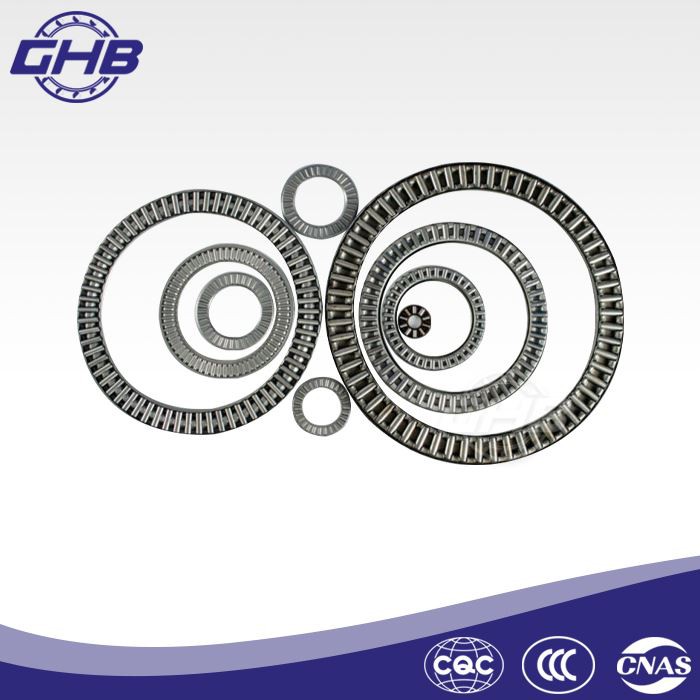

Thrust Nål Rullelager
Materiale: Kromstål (GCr15)
Presisjon: P0, P6, P5, P4
Teknologistandard: DIN 5405-2, DIN 5405-3
Burmateriale: Stål, PA66
Arbeidstemperaturområde: -20 grader 120 grader
Pakke: Rørpakke, Enkeltboks
Funksjon: Høy-presisjon, lite-støy, lang-levetid
Gratis prøver og teknisk tegning: Tilgjengelig
Sertifikat: ISO9001:2015
Beskrivelse
● Introduksjon

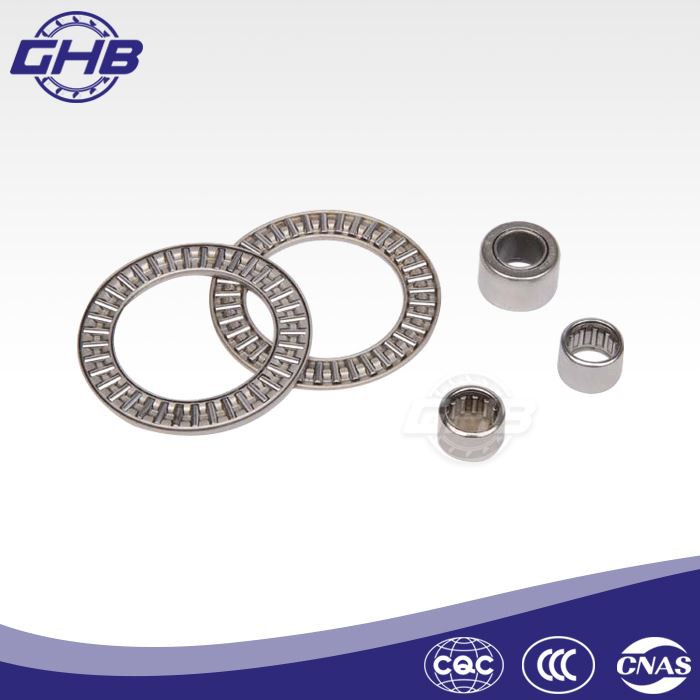

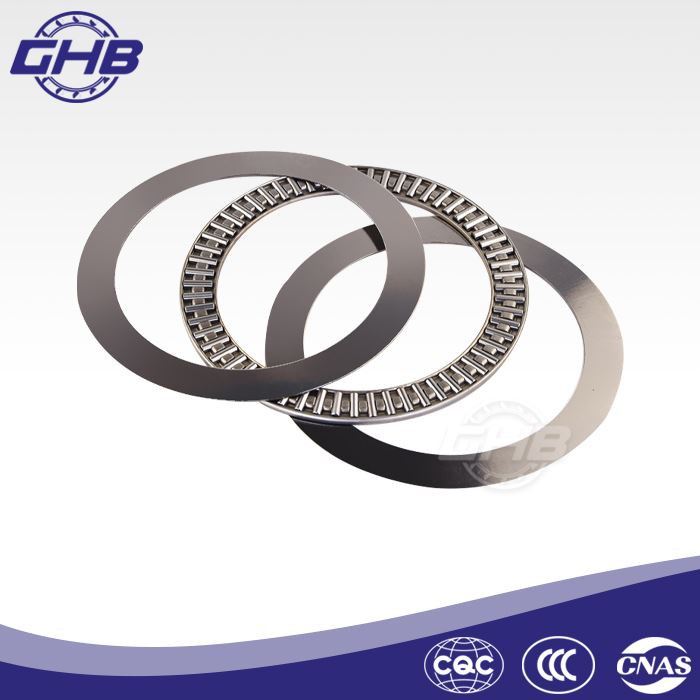

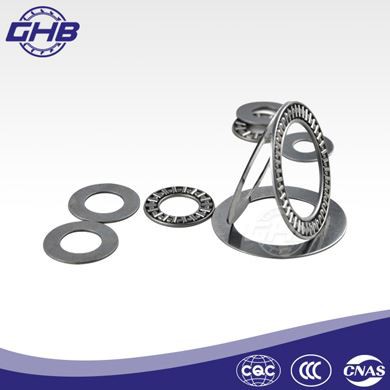

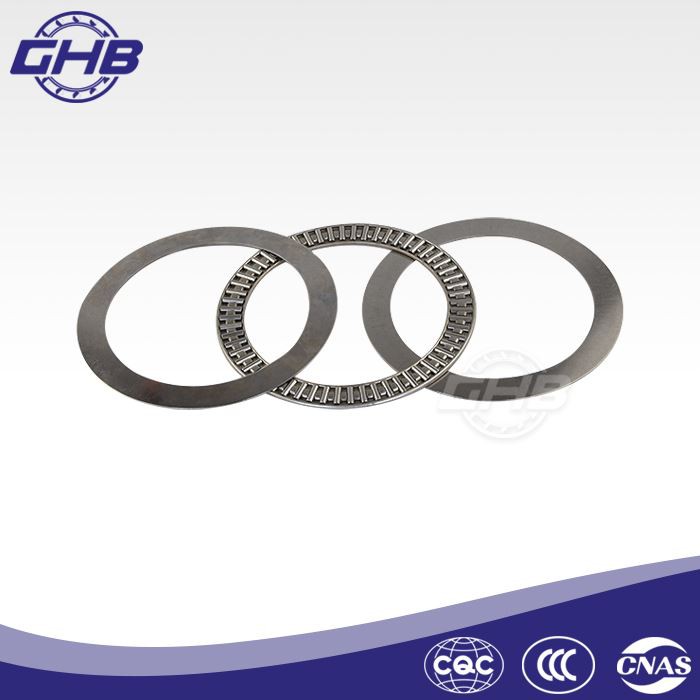

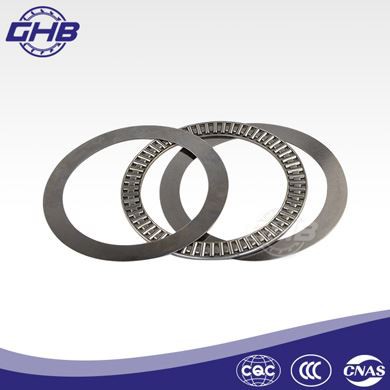

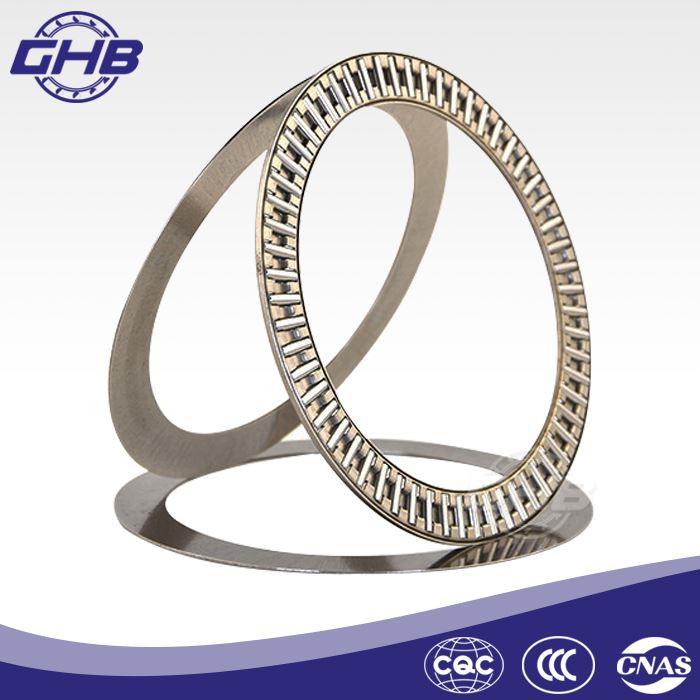

Skyv nålrullelagerbestå av skyvebur med nåleruller og skyveskiver. Kodenavnet på trykkburet med nålerull er AXK, og kodenavnet på skyveskiven er AS. Materialet i buret er herdet stålbelte eller industriplast, og merden kan tåle en- enveis aksial belastning under bruk. Trykkskiven er en bråkjølt og polert stansedel. Trykkskiven må støttes fullt ut under bruk. Når overflaten på de tilstøtende delene er egnet for løpebanens overflate, kan skiven utelates, noe som kan spare plass og forenkle designet.Skyv nålrullelagerkan brukes med trukket cupnålrullelager eller maskinerte cupnålrullelager.
Nåletrykklager brukes mest i biler, maskinverktøy, landbruksmaskiner og andre felt.
● Lager serien

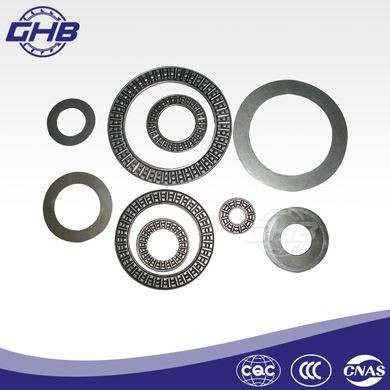

Typene av lagre inkluderer AXK-serien, AS-serien og AXW-serien.
 |  |  |
● Produksjonsdetaljer

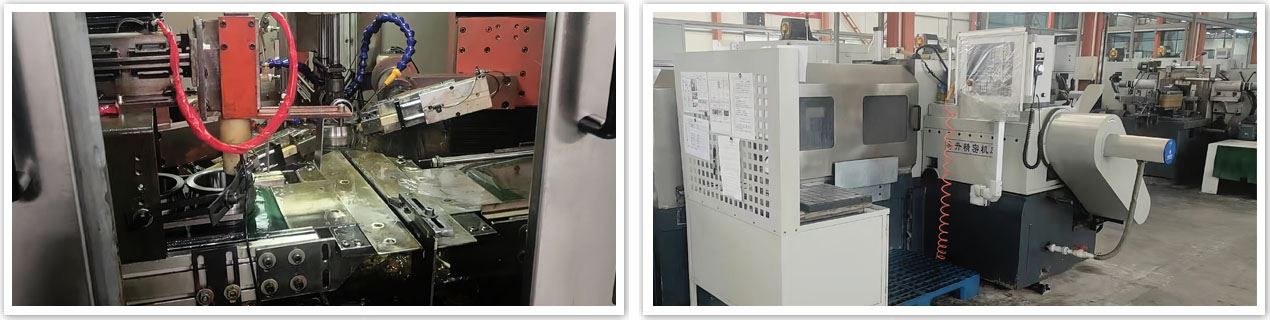

◆ Control methods of grinding size
1. Fast slagmetode: Den relative posisjonen til slipeskiven og arbeidsstykket ved slutten av slipingen er forhåndsjustert, og denne relative posisjonen er slipestørrelsen, for eksempel sliping av indre spor.
2. Aktiv målemetode: Sliping under måling, når størrelsen er nådd sender måleinstrumentet signal om å stoppe sliping.
3. Målemetode etter sliping: Etter sliping måles et arbeidsstykke for å kontrollere slipingen av påfølgende arbeidsstykker.
◆ Qualitative evaluation method of bearing production process
Metodene for kvalitativ evaluering inkluderer gjennomgang, revisjon, verifikasjon, inspeksjon og evaluering. For overvåking av lagerproduksjonsprosessen kan kvalitative metoder brukes for å evaluere prosessevnen. For eksempel kan overvåking av smi- og varmebehandlingsprosessen evaluere prosesskontrollevnen gjennom prosessruterevisjonen, inspeksjonen eller verifiseringen av prosessdokumentimplementeringen. Overflateforberedelse, polering (ultra-etterbehandling) prosesser kan vurderes for prosesskontrollevne ved visuell evaluering av prosessprodukter.
● Anti-rustmateriale for lager
De fleste anti-rustmaterialene i rullelager er tilberedt ved å tilsette anti-rusttilsetninger til basismaterialene. Den er delt inn i vann-oppløselig rusthemmer, olje-rusthemmer og gassfase rusthemmer. Vanlig brukte anti-rustmaterialer er: anti-rustvann (natriumnitritt vandig løsning) anti-rustfett, etc.
● Standard
◆ ISO 3031 Rolling bearings – Thrust needle roller and cage assemblies, thrust washers – Boundary, dimension and tolerances.
◆ ISO 76 Rolling bearings. Static load rating.
◆ ISO 281 Rolling bearings. Dynamic load ratings and rating life.
◆ ISO 1132-2 Rolling bearings - Tolerances - Part 2: Measuring and gauging principles and methods.
◆ ISO 2768-1 General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications.
◆ GB/T 309 Rolling bearings. Needle rollers.
◆ B/T 7048 Rolling bearing parts-plastic cage-specifications.
◆ GB/T 4423 Cooper and cooper-alloy cold drawn rod and bar.
◆ GB/T 18254 High- carbon chrome bearing steel.
● hvorfor velge oss
◆ Quick email response within 1 to 6 hours.
◆ Provide free samples and technical drawings.
◆ Complete quality control system and after-sales service.
◆ Accept clients' customized bearings and provide OEM service.
◆ With good quality and competitive price, bearings are exported to more than 35 countries.
● Om oss
Shaanxi Gainhui Heavy Industries Co., Ltd. er en profesjonell lagerprodusent og -distributør i Kina. Utstyrt med en profesjonell stor fabrikk, kan vi levere konkurransedyktige lagerprodukter og OEM-service til kunder over hele verden. Med høy kvalitet, konkurransedyktig pris og god{0}}ettersalgsservice avtrykknåls rullelager, velkommen til å kontakte oss i tide.
Fordi vi er fokuserte, er vi profesjonelle.
● Pakkemetoder
 |  |  |
| Rørpakke | Enkeltbokspakke | Pallepakke |
● Leveringsmetoder
 |  |  |
| Med Express | Ved sjøen | Med fly |

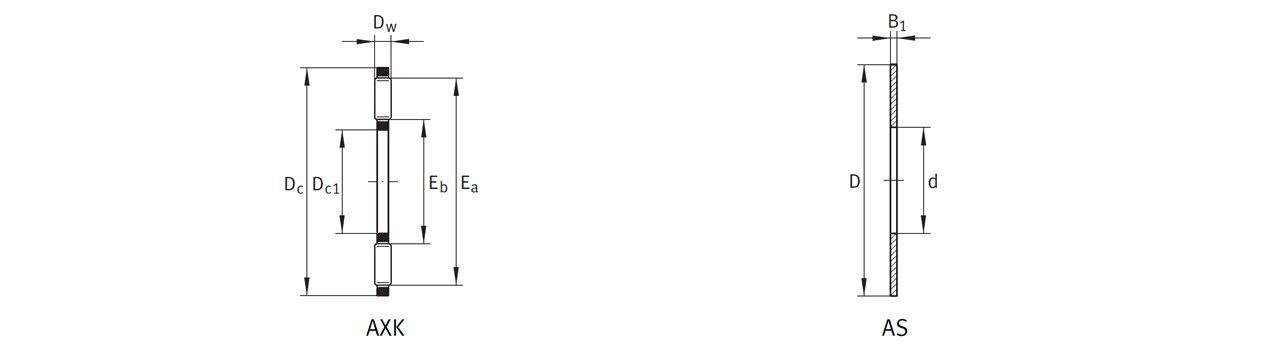

● Tekniske parametere
Lagerbetegnelse | Masse | Lagerbetegnelse | Masse | Dimensjoner (mm) | Grunnleggende dynamisk belastningsgrad | Grunnleggende statisk belastningsgrad | Tretthetsbelastningsgrense | Begrensende hastighet | Referansehastighet | |||||
m | m | Dc1/d | Dc/D | Dw | B1 | Eb | Ea | Ca | Coa | Cua | nG | NB | ||
≈g | ≈g | N | N | N | min–1 | min–1 | ||||||||
AXK0414-TV | 0.7 | AS0414 | 1 | 4 | 14 | 2 | 1 | 5 | 13 | 4 400 | 8000 | 940 | 21 500 | 14 900 |
AXK0515-TV | 0.8 | AS0515 | 1 | 5 | 15 | 2 | 1 | 6 | 14 | 4 750 | 9200 | 1070 | 20 600 | 13 000 |
AXK0619-TV | 1 | AS0619 | 2 | 6 | 19 | 2 | 1 | 7 | 18 | 6 800 | 15 500 | 1580 | 18 900 | 10 800 |
AXK0821-TV | 2 | AS0821 | 2 | 8 | 21 | 2 | 1 | 9 | 20 | 7 800 | 19 400 | 1970 | 17 800 | 8 800 |
AXK1024 | 3 | AS1024 | 3 | 10 | 24 | 2 | 1 | 12 | 23 | 9 200 | 25 500 | 2500 | 16 900 | 7 400 |
AXK1226 | 3 | AS1226 | 3 | 12 | 26 | 2 | 1 | 14 | 25 | 9 900 | 29 000 | 2850 | 15 200 | 6 500 |
AXK1528 | 4 | AS1528 | 3 | 15 | 28 | 2 | 1 | 17 | 27 | 11 300 | 36 000 | 3600 | 13 200 | 5 100 |
AXK1730 | 4 | AS1730 | 4 | 17 | 30 | 2 | 1 | 19 | 29 | 11 900 | 39 500 | 3950 | 12 100 | 4 600 |
AXK2035 | 5 | AS2035 | 5 | 20 | 35 | 2 | 1 | 22 | 34 | 13 100 | 46 500 | 4750 | 10 500 | 4 350 |
AXK2542 | 7 | AS2542 | 7 | 25 | 42 | 2 | 1 | 29 | 41 | 14 700 | 58 000 | 5900 | 8 400 | 3 850 |
AXK3047 | 8 | AS3047 | 8 | 30 | 47 | 2 | 1 | 34 | 46 | 16 300 | 70 000 | 7100 | 7 300 | 3 200 |
AXK3552 | 10 | AS3552 | 9 | 35 | 52 | 2 | 1 | 39 | 51 | 17 800 | 81 000 | 8300 | 6 500 | 2 800 |
AXK4060 | 16 | AS4060 | 12 | 40 | 60 | 3 | 1 | 45 | 58 | 28 000 | 114 000 | 11 800 | 5 600 | 2 440 |
AXK4565 | 18 | AS4565 | 13 | 45 | 65 | 3 | 1 | 50 | 63 | 30 000 | 128 000 | 13 300 | 5 100 | 2 170 |
AXK5070 | 20 | AS5070 | 14 | 50 | 70 | 3 | 1 | 55 | 68 | 32 000 | 143 000 | 14 800 | 4 700 | 1 950 |
AXK5578 | 28 | AS5578 | 18 | 55 | 78 | 3 | 1 | 60 | 76 | 38 000 | 186 000 | 20 300 | 4 250 | 1 780 |
AXK6085 | 33 | AS6085 | 22 | 60 | 85 | 3 | 1 | 65 | 83 | 44 500 | 234 000 | 26 500 | 3 900 | 1 590 |
AXK6590 | 35 | AS6590 | 24 | 65 | 90 | 3 | 1 | 70 | 88 | 46 500 | 255 000 | 28 500 | 3 650 | 1 470 |
AXK7095 | 60 | AS7095 | 25 | 70 | 95 | 4 | 1 | 74 | 93 | 54 000 | 255 000 | 26 500 | 3 450 | 1 430 |
AXK75100 | 61 | AS75100 | 27 | 75 | 100 | 4 | 1 | 79 | 98 | 55 000 | 265 000 | 28 000 | 3 250 | 1 350 |
AXK80105 | 63 | AS80105 | 28 | 80 | 105 | 4 | 1 | 84 | 103 | 56 000 | 280 000 | 29 500 | 3 100 | 1 280 |
AXK85110 | 67 | AS85110 | 29 | 85 | 110 | 4 | 1 | 89 | 108 | 58 000 | 290 000 | 30 500 | 2 950 | 1 220 |
AXK90120 | 86 | AS90120 | 39 | 90 | 120 | 4 | 1 | 94 | 118 | 73 000 | 405 000 | 44 500 | 2 700 | 1 120 |
AXK100135 | 104 | AS100135 | 50 | 100 | 135 | 4 | 1 | 105 | 133 | 91 000 | 560 000 | 58 000 | 2 420 | 980 |
AXK110145 | 122 | AS110145 | 55 | 110 | 145 | 4 | 1 | 115 | 143 | 97 000 | 620 000 | 63 000 | 2 230 | 890 |
AXK120155 | 131 | AS120155 | 59 | 120 | 155 | 4 | 1 | 125 | 153 | 102 000 | 680 000 | 68 000 | 2 070 | 810 |
AXK130170 | 205 | AS130170 | 65 | 130 | 170 | 5 | 1 | 136 | 167 | 133 000 | 840 000 | 75 000 | 1 900 | 760 |
AXK140180 | 219 | AS140180 | 79 | 140 | 180 | 5 | 1 | 146 | 177 | 138 000 | 900 000 | 79 000 | 1 780 | 710 |
AXK150190 | 232 | AS150190 | 84 | 150 | 190 | 5 | 1 | 156 | 187 | 143 000 | 960 000 | 82 000 | 1 680 | 660 |
AXK160200 | 246 | AS160200 | 89 | 160 | 200 | 5 | 1 | 166 | 197 | 148 000 | 1020000 | 86 000 | 1 590 | 620 |
For mer data, vennligst klikk på nedlastingsknappen øverst på denne siden for å laste ned katalogen.
