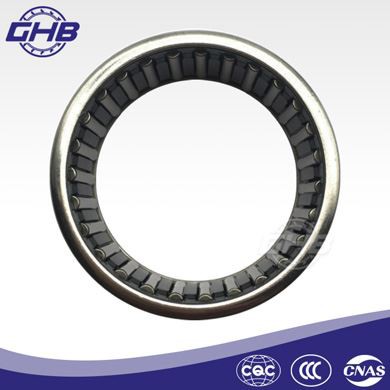

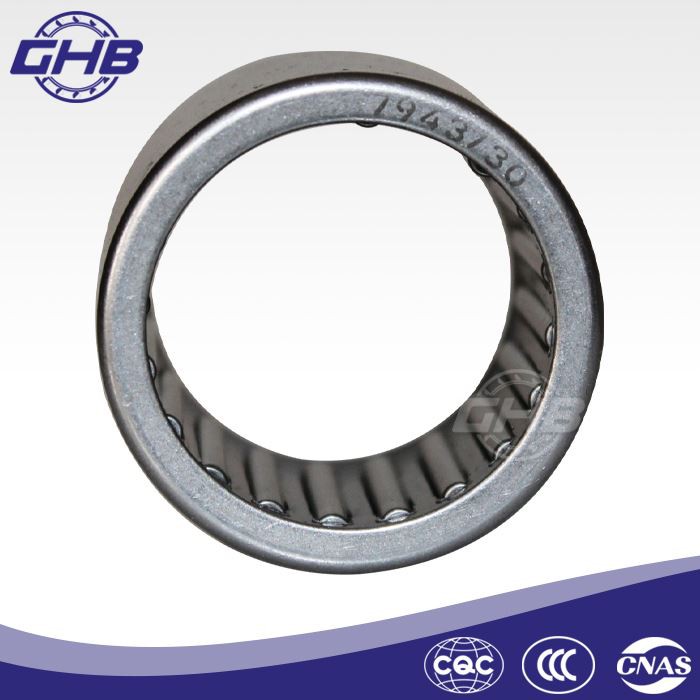

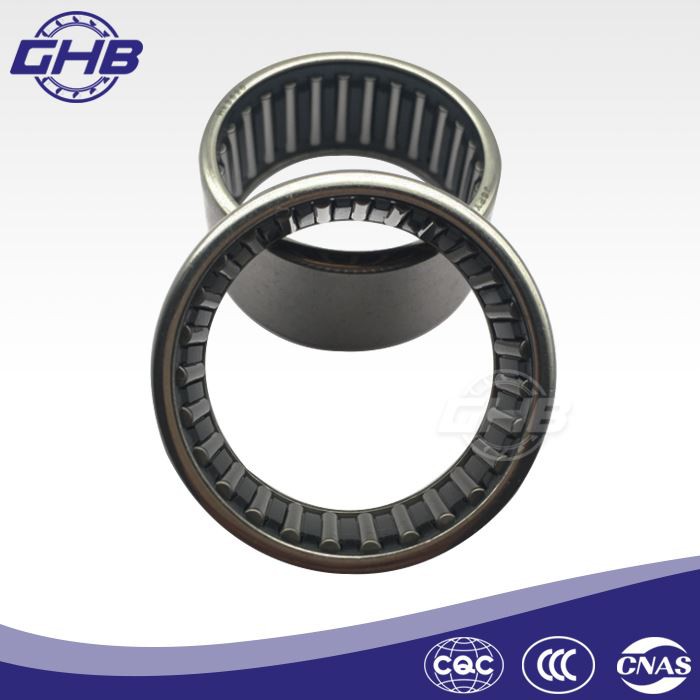

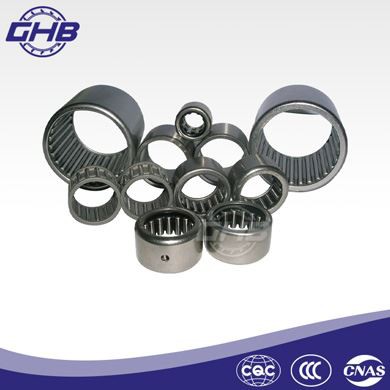

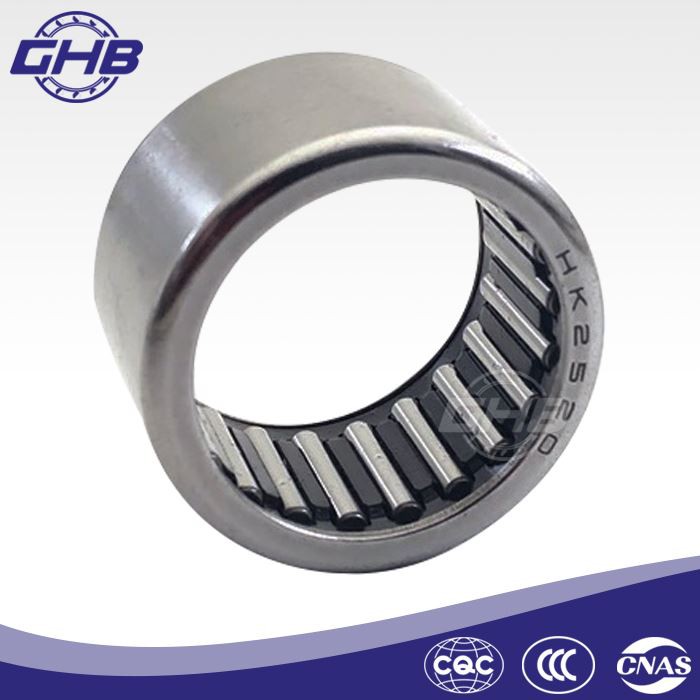

Nadellager mit gezogenen Schalen

Werkstoff: GCr15
Genauigkeit: P0, P6, P5
Arbeitstemperatur: plus 140 Grad (offen), -30 Grad 100 Grad (versiegelt)
Käfigmaterial: Stahl, PA66
Typ: Rollenlager
Anwendung: Maschinen
Kostenlose Muster und technische Zeichnung: Verfügbar
Techniknorm: DIN 618-1
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Nadellager mit gezogenen Schalensind in HK-Typ und BK-Typ unterteilt, HK ist perforierter Typ, BK ist versiegelter Typ. Im Vergleich zum perforierten Lager ist das abgedichtete Lager an einem Ende geschlossen, das für das Wellenende geeignet ist und einer kleinen axialen Schwimmkraft standhalten kann. Das Lager besteht aus einem Außenring, einem Käfig und einem Nadelrollensatz. Der Außenring des Lagers besteht aus 1 mm dickem kohlenstoffarmem Stahlband oder kohlenstoffarmem- Legierungsband, das präzisionsgestanzt und geformt wird. Es ist eine dünne Zwinge. Das Lager hat einen kleinen radialen Abschnitt, eine große Tragfähigkeit und eine hohe Drehzahl. Es eignet sich besonders für großvolumige Produkte, die Wirtschaftlichkeit erfordern, sowie für Fälle, in denen der Einbauraum begrenzt ist und die Gehäusebohrungen nicht für Laufbahnen geeignet sind.Nadellager mit gezogenen Schalenkeinen Innenring haben, die Nadelrolle in direktem Kontakt mit der Oberfläche der Welle steht und die Bearbeitungsgenauigkeit und Wärmebehandlungshärte der Welle der des Innenrings des Lagers entsprechen sollte.

Nadellager mit gezogenen Schalen werden in Werkzeugmaschinen, Automobilen, Motorradgetrieben, Textilmaschinen und anderen Bereichen eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die HK-Serie und die BK-Serie.

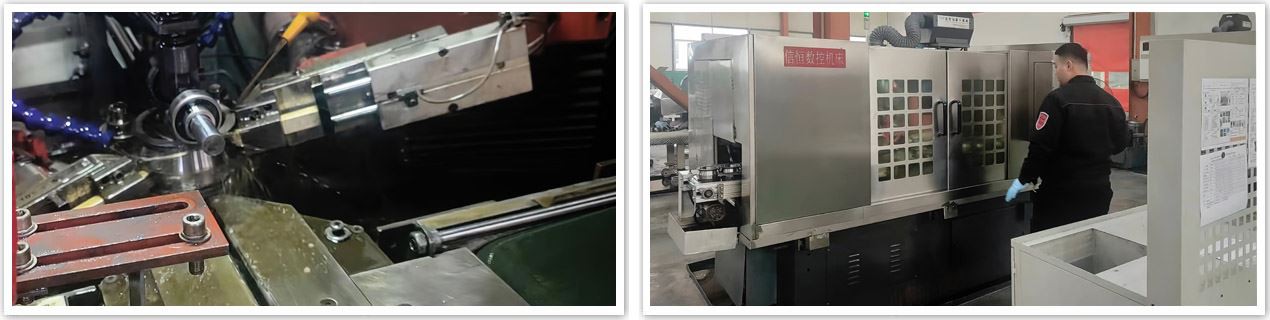

● Produktionsdetails

◆ Stamping cage

Was Stanzkäfige betrifft, so werden sie im Allgemeinen bei Raumtemperatur unter Verwendung von Formen aus Stahlplatten gestanzt. Die Merkmale ihrer Verarbeitungstechnologie sind: Die Stanzverarbeitung wird durch Formen und Geräte abgeschlossen, und die Form- und Maßgenauigkeit sowie die Oberflächenqualität des Werkstücks können während der Verarbeitung garantiert werden. Käfig stanzen Es kann komplexe Käfige mit hoher Produktivität und niedrigen Kosten verarbeiten, aber die Herstellung der Form ist komplex und der Zyklus lang. Die Bearbeitung des Stanzkäfigs umfasst im Allgemeinen Stanzen, Biegen, Ziehen, Umformen und andere Prozesse, unter denen die Umformbearbeitung das Einschnüren, Bördeln, Ausbeulen, Formen und Korrigieren umfasst.

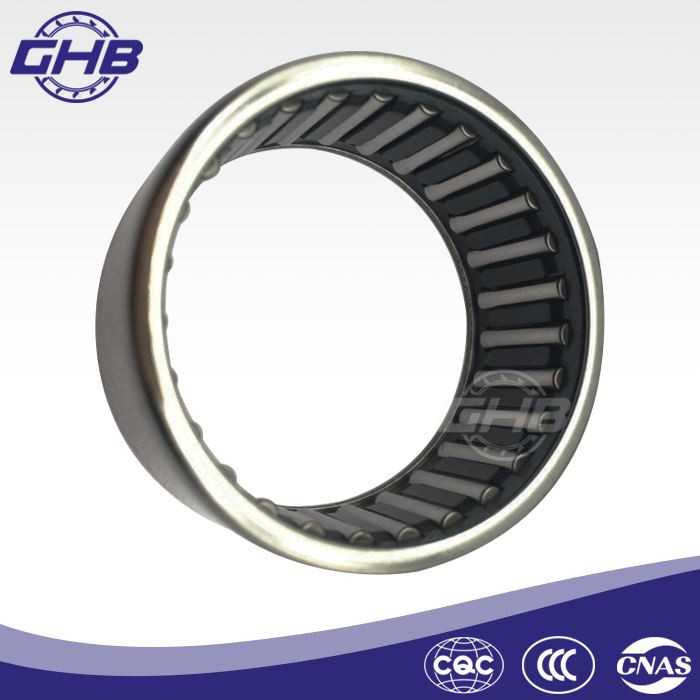

drawn cup bearing

◆ Sampling inspection standard

GB/T2828-2003, GB/T2829-2001, GB/T6378-2002, GB/T8051-2002, GB/T8052-2002, GB/T8053-2001, GB/T8054-1995, GB/T10111-1988, GB/ T13262-1991, GB/T13263-1991, GB/T13264-1991, GB/T13546-1992, GB/T13732-1992, GB/T13393-1992, GB/T14437-1997, GB/T14900-1994, GB/T15239- 1994, GB/T15482-1995, GB/T15500-1995, GB/T163061996, GB/T16307-1996.

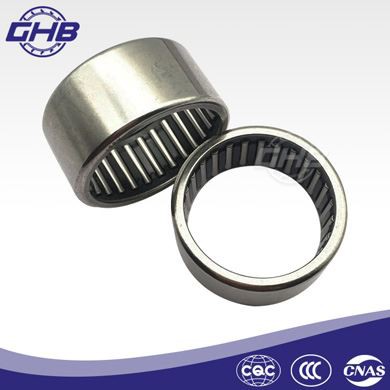

bearing roller needle

● Lagerkontakt-Ermüdungsfehler

Lagerkontakt-Ermüdungsversagen bezieht sich auf das Versagen, das durch die Wechselbeanspruchung auf der Arbeitsfläche des Lagers verursacht wird. An der Lauffläche des Lagers tritt Ermüdungsabplatzung auf, die häufig von Ermüdungsrissen begleitet wird. Sie entsteht zunächst durch die maximale Wechselschubspannung unterhalb der Kontaktfläche und breitet sich dann an der Oberfläche aus, um verschiedene Abplatzformen, wie z. B. Lochfraß oder Lochfraß, zu bilden. Das Abplatzen in kleine Flocken wird als flaches Abplatzen bezeichnet. Wenn sich die Peeling-Oberfläche allmählich ausdehnt, dehnt sie sich oft in die tiefe Schicht aus und bildet ein tiefes Peeling. Tiefes Abplatzen ist eine Ermüdungsquelle für Kontaktermüdungsversagen.

● Zertifizierung

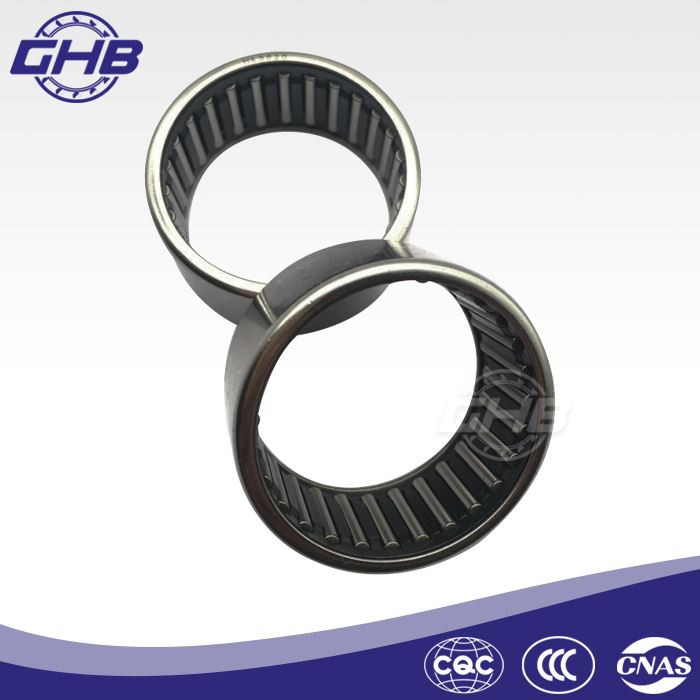

hk2020 needle bearing

● Über uns

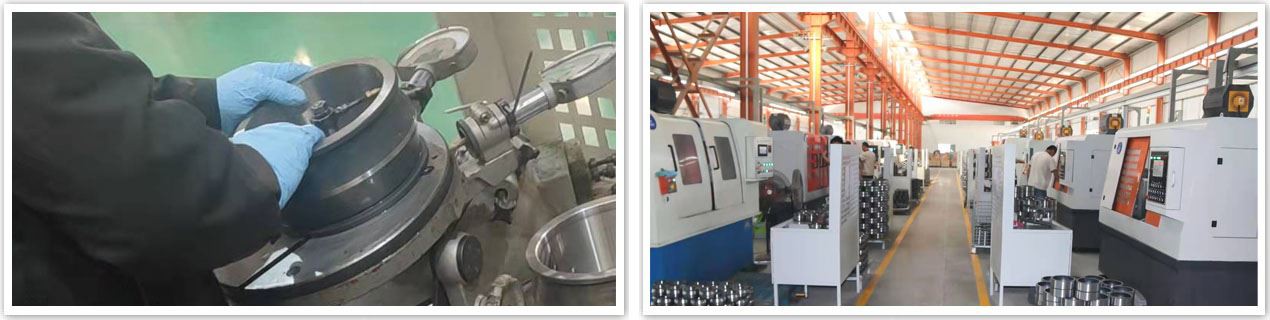

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonNadelhülsen mit gezogenen Schalen, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

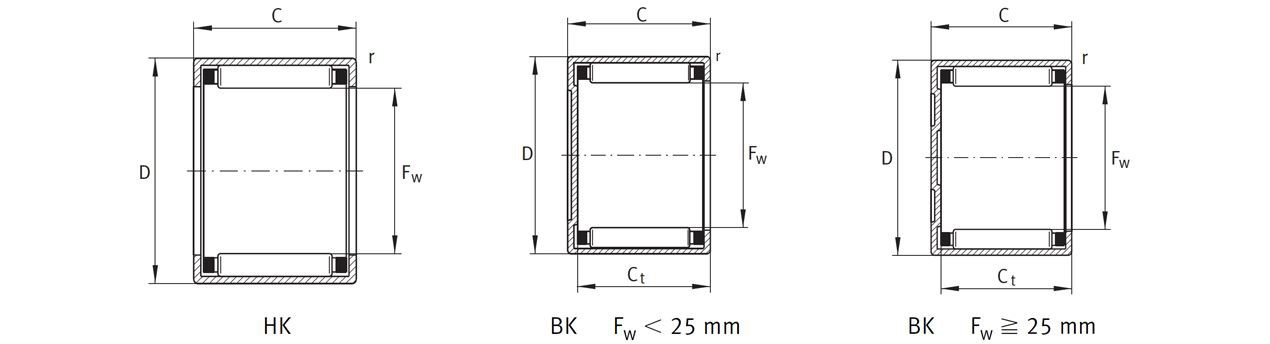

drawn cup needle bearing

Lagerbezeichnung	Masse	Lagerbezeichnung	Masse	Abmessungen (mm)					Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Innenring
	m		m	Fw	D	C	Kt	r	Kr	Kor	Kur	nG	nB	LR	IR
	≈g		≈g			-0.3	Mindest.	Mindest.	N	N	N	min–1	min–1
HK0205-TV	0.3	–	–	2	4.6	5	–	0.3	465	265	28.5	58 000	93 000	–	–
HK0306-TV	1	BK0306-TV	1	3	6.5	6	5.2	0.3	1 230	840	113	48 000	57 000	–	–
HK0408	2	BK0408	2.1	4	8	8	6.4	0.3	1 780	1310	144	42 500	44 500	–	–
HK0509	2	BK0509	2.1	5	9	9	7.4	0.4	2 400	1990	239	39 000	36 500	–	–
HK0606	1.5	–	–	6	10	6	–	0.4	1 610	1220	167	36 500	31 500	–	–
HK0608	2.1	–	–	6	10	8	–	0.4	2 030	1650	184	36 500	31 500	–	–
HK0609	2.5	BK0609	2.6	6	10	9	7.4	0.4	2 850	2600	310	36 500	30 500	–	–
HK0709	2.6	BK0709	2.9	7	11	9	7.4	0.4	3 100	2950	355	33 000	26 500	–	–
HK0808	2.7	BK0808	3	8	12	8	6.4	0.4	2 750	2600	290	29 500	23 800	–	–
HK0810	3	BK0810	3.4	8	12	10	8.4	0.4	3 800	3950	500	29 500	23 200	–	IR5X8X12
HK0908	3	–	–	9	13	8	–	0.4	3 550	3750	440	26 500	20 600	–	–
HK0910	4	BK0910	4.3	9	13	10	8.4	0.4	4 250	4650	600	26 500	20 600	–	–
HK0912	4.6	BK0912	4.9	9	13	12	10.4	0.4	5 300	6300	860	26 500	20 200	–	IR6X9X12
HK1010	4.1	BK1010	4.3	10	14	10	8.4	0.4	4 400	5100	650	24 300	18 700	LR7X10X10,5	IR7X10X10,5
HK1012	4.8	BK1012	5	10	14	12	10.4	0.4	5 500	6800	930	24 300	18 400	–	IR7X10X12
HK1015	6	BK1015	6.2	10	14	15	13.4	0.4	6 800	8800	1 210	24 300	18 200	–	IR7X10X16
HK1210	4.6	BK1210	5.2	12	16	10	8.4	0.4	4 950	6200	800	20 700	15 700	LR8X12X10,5	IR8X12X10,5
HK1212	9	BK1212	10	12	18	12	9.3	0.8	6 500	7300	860	20 000	15 500	LR8X12X12,5	IR8X12X12,5
HK1312	10	BK1312	11	13	19	12	9.3	0.8	6 800	7900	940	18 700	14 400	LR10X13X12,5	IR10X13X12,5
HK1412	10.5	BK1412	12	14	20	12	9.3	0.8	7 100	8500	1 010	17 500	13 500	–	IR10X14X13
HK1512	11	BK1512	13	15	21	12	9.3	0.8	7 900	9400	1 150	16 300	12 300	LR12X15X12,5	IR12X15X12,5
HK1516	15	BK1516	17	15	21	16	13.3	0.8	10 500	14 400	1 780	16 500	12 300	LR12X15X16,5	IR12X15X16,5
HK1522-ZW	20	–	–	15	21	22	–	0.8	13 400	19 500	2 380	16 500	12 300	LR12X15X22,5	IR12X15X22,5
HK1612	12	BK1612	14	16	22	12	9.3	0.8	7 600	9700	1 160	15 600	11 900	–	IR12X16X13
HK1616	16	BK1616	18	16	22	16	13.3	0.8	10 900	15 300	1 900	15 600	11 600	–	IR12X16X16
HK1622-ZW	22	BK1622-ZW	24	16	22	22	19.3	0.8	13 100	19 400	2 310	15 600	11 700	–	IR12X16X22
HK1712	12	–	–	17	23	12	–	0.8	7 900	10 300	1 230	14 700	11 200	–	–
HK1812	13	BK1812	15	18	24	12	9.3	0.8	8 100	10 900	1 300	14 000	10 700	LR15X18X12,5	–
HK1816	18	BK1816	20	18	24	16	13.3	0.8	11 600	17 300	2 140	14 000	10 400	LR15X18X16,5	IR15X18X16,5
HK2010	12	–	–	20	26	10	–	0.8	6 400	8200	1 040	12 700	10 000	–	–
HK2012	14	–	–	20	26	12	–	0.8	8 600	12 100	1 450	12 700	9700	–	IR15X20X13
HK2016	19	BK2016	22	20	26	16	13.3	0.8	12 700	20 100	2 500	12 700	9300	LR17X20X16,5	IR17X20X16,5
HK2020	24	BK2020	27	20	26	20	17.3	0.8	15 700	26 000	3 500	12 700	9300	LR17X20X20,5	IR17X20X20,5
HK2030-ZW	35	–	–	20	26	30	–	0.8	21 800	40 000	5 000	12 700	9200	LR17X20X30,5	IR17X20X30,5
HK2210	13	–	–	22	28	10	–	0.8	7	500	10 500	1360	11 700	9000	–
HK2212	15	BK2212	18	22	28	12	9.3	0.8	9	100	13 400	1600	11 700	8900	–
HK2216	21	BK2216	24	22	28	16	13.3	0.8	13 400	22 100	2800	11 700	8500	–	IR17X22X16
HK2220	26	–	–	22	28	20	–	0.8	16 500	29 000	3850	11 700	8500	–	IR17X22X23
HK2512	20	–	–	25	32	12	–	0.8	11 000	15 200	1990	10 200	7800	LR20X25X12,5	–
HK2516	27	BK2516	32	25	32	16	13.3	0.8	15 600	24 000	3150	10 200	7500	LR20X25X16,5	IR20X25X17
HK2520	33	BK2520	38	25	32	20	17.3	0.8	19 900	33 000	4200	10 200	7400	LR20X25X20,5	IR20X25X20,5
HK2526	44	BK2526	48	25	32	26	23.3	0.8	25 500	45 000	6200	10 200	7300	LR20X25X26,5	IR20X25X26,5
HK2538-ZW	64	BK2538-ZW	68	25	32	38	35.3	0.8	34 000	66 000	8400	10 200	7300	LR20X25X38,5	IR20X25X38,5
HK2816	29	–	–	28	35	16	–	0.8	16 400	26 500	3450	9 200	6800	–	IR22X28X17
HK2820	36	–	–	28	35	20	–	0.8	20 900	36 000	4650	9 200	6700	LR22X28X20,5	IR22X28X20,5
HK3012	23	BK3012	28	30	37	12	9.3	0.8	12 100	18 200	2390	8 600	6600	LR25X30X12,5	–
HK3016	31	BK3016	38	30	37	16	13.3	0.8	17 200	29 000	3750	8 600	6400	LR25X30X16,5	IR25X30X17
HK3020	39	BK3020	47	30	37	20	17.3	0.8	22 000	39 500	5100	8 600	6300	LR25X30X20,5	IR25X30X20,5
HK3022	42	–	–	30	37	22	–	0.8	24 800	46 000	6100	8 600	6200	–	–
HK3026	51	BK3026	58	30	37	26	23.3	0.8	28 000	54 000	7400	8 600	6200	LR25X30X26,5	IR25X30X26,5

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
