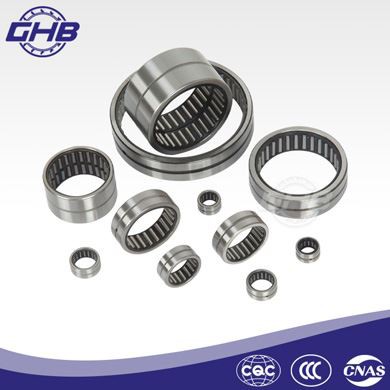

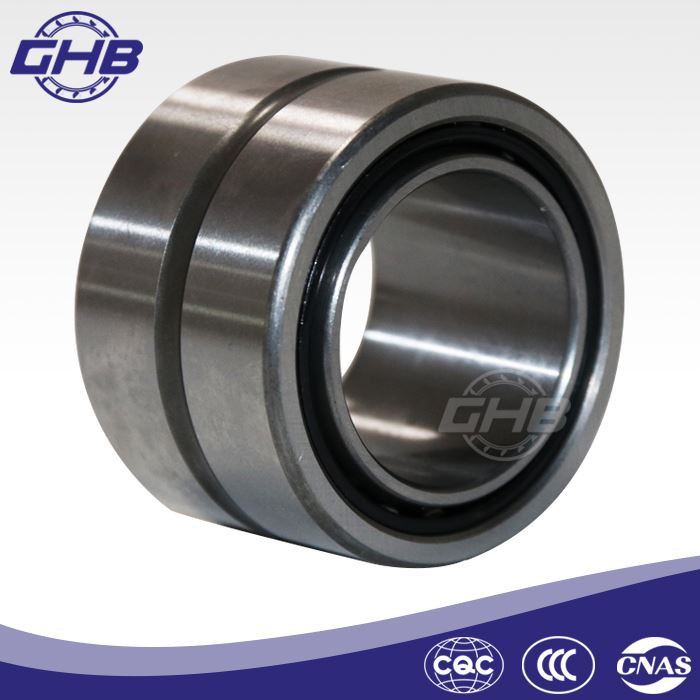

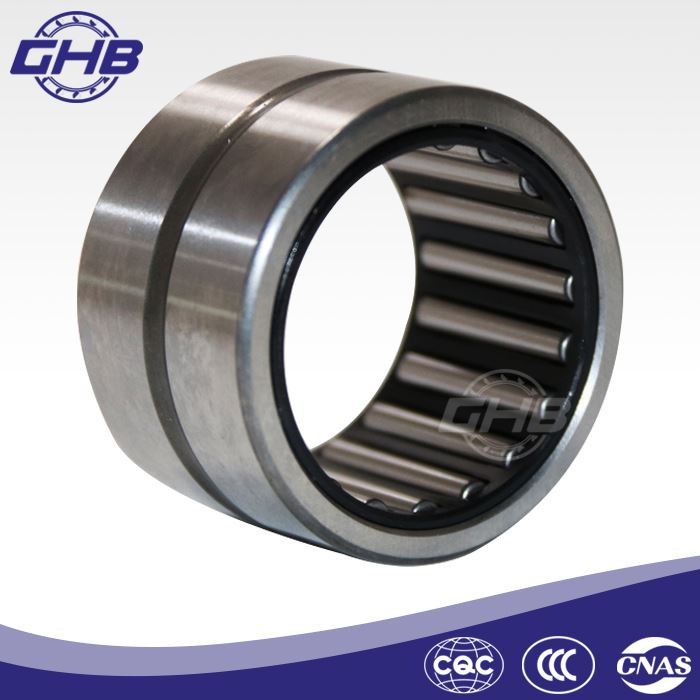

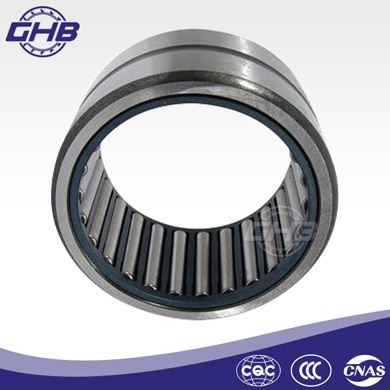

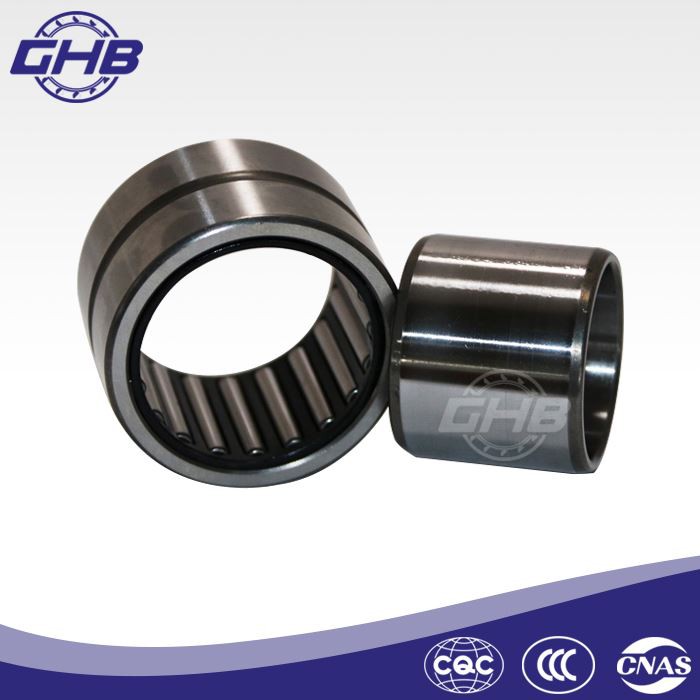

Nadellager mit Käfig

Material: Chromstahl
Genauigkeit: P0, P6, P5
Radialspiel: C0, C3, C2, C4
Käfigmaterial: Stahl, PA66
Arbeitstemperatur: -20 Grad 120 Grad (offen), -20 Grad 100 Grad (versiegelt)
Lieferbedingungen: FOB, CIF, EXW, CFR
Zahlungsbedingungen: T/T, L/C, Paypal, Western Union, Moneygram
Kostenlose Muster und technische Zeichnung: Verfügbar
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

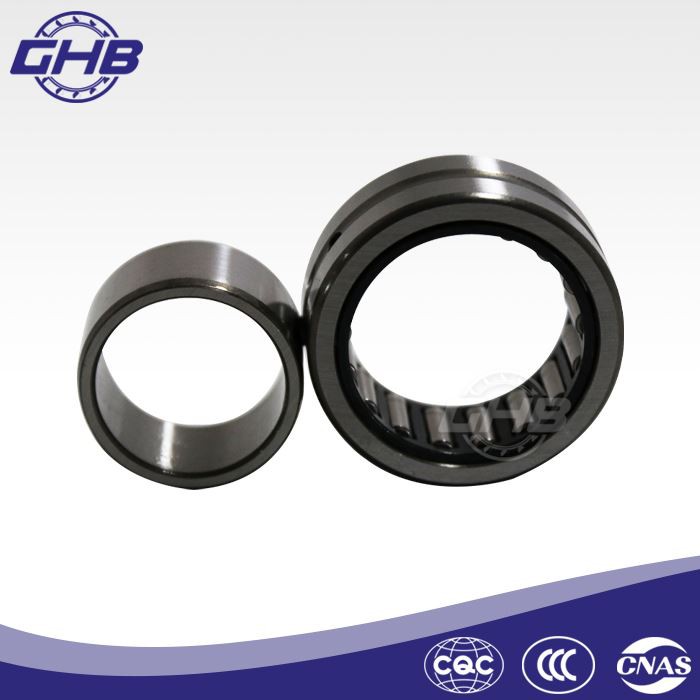

Nadellager mit Käfigbestehen aus Zwinge, Nadelrolle und Käfig. Das Lager hat eine kleine- Querschnittsgröße, einen geringen Platzbedarf, ein geringes Gewicht, eine hohe Grenzdrehzahl, eine hohe Belastbarkeit und eine hohe Übertragungsleistung. Die Form der Nadelrolle ist schlank und der Außendurchmesser beträgt im Allgemeinen nicht mehr als 4 mm. Je nach Anwendung kommen Lager mit oder ohne Innenring zum Einsatz. Lager werden in Nadellager mit Borden und Nadellager ohne Borde unterteilt. Der Bord des Lagers befindet sich auf dem Außenring, der ein fester Bord oder ein Federring sein kann. Wenn die Laufbahn der Welle abgeschreckt und geschliffen ist, darf der abziehbare Innenring nicht montiert werden. Wenn die Welle nicht als Laufbahn verwendet werden kann, wenn also ein Schleifen zum Härten der Welle nicht vorhanden ist, wie zNadellager mit Käfigkann verwendet werden. Am Außenring und Innenring des Lagers befinden sich Schmierölbohrungen. Schmieröl kann je nach Bedarf durch den Außenring oder den Innenring hinzugefügt werden.

Nadellager mit Käfig werden hauptsächlich in Werkzeugmaschinen, Autogetrieben, Generatoren und anderen Bereichen eingesetzt.

● Lagerserie

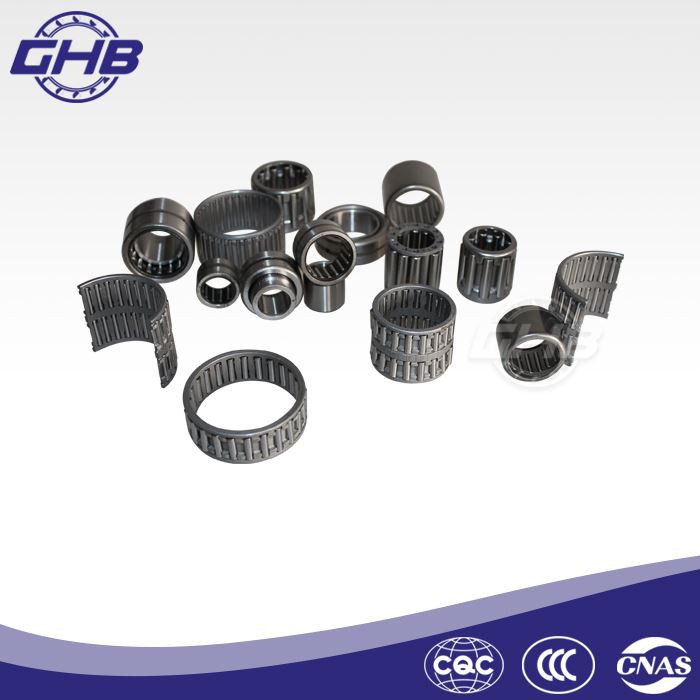

Die Typen der Lager umfassen NK-Serie, NKS-Serie, RNA48-Serie, RNA49-Serie, RNA69-Serie, RNA69..-ZW-Serie, RNA49..-RSR-Serie, NKI-Serie, NKIS-Serie, NA48 Serie, NA49 Serie, NA69 Serie, NA69..-ZW Serie, NA49..-RSR Serie, RNAO Serie, RNAO..-ZW Serie, NAO Serie, NAO.. -ZW-Serie, RPNA-Serie und PNA-Serie.

● Produktionsdetails

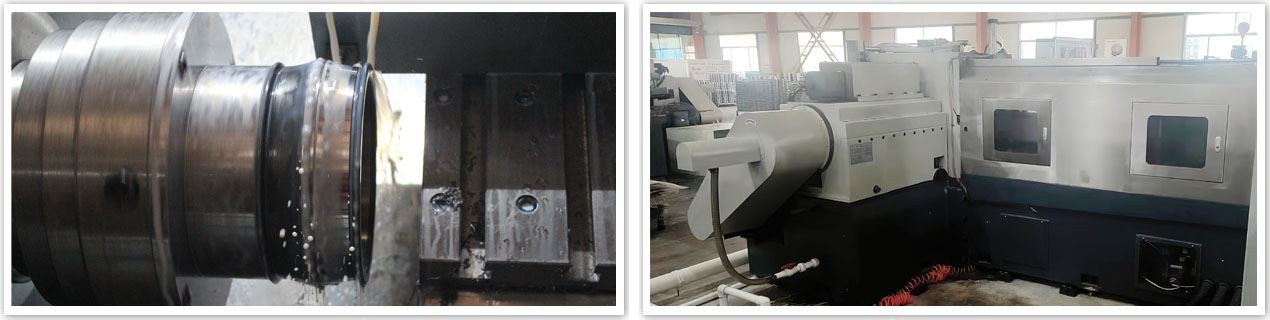

◆ Guarantee of surface quality of bearing ring turning

1. Die Steifigkeit der Drehmaschine sollte gut sein, die Leistung sollte groß sein und die Arbeitsleistung sollte stabil sein.

2. Entsprechend den unterschiedlichen Eigenschaften der bearbeiteten Oberfläche sollte das Werkzeug unterschiedliche geometrische Parameter wählen, insbesondere die Form und der Winkel der Werkzeugspitze und die Breite der beim Schneiden beteiligten Klinge sollten angemessen sein, den angemessenen Schneidspezifikationen und dem Rationalen folgen Verwendung und Schleifsystem des Werkzeugs. Reinigen Sie das Werkzeug rechtzeitig. Stahlspäneband, um ein Verkratzen der bearbeiteten Oberfläche zu vermeiden. Restgrat rechtzeitig entfernen.

3. Für einige unvermeidbare Oberflächendefekte sollte sie innerhalb eines angemessenen Bereichs kontrolliert werden.

4. Die Rohlinge für die Drehbearbeitung, insbesondere die Schmiederohlinge, müssen gleichmäßig und kompakt, ohne innere Fehler und mit gleichmäßigen Aufmaßen sein.

hk2820 bearing

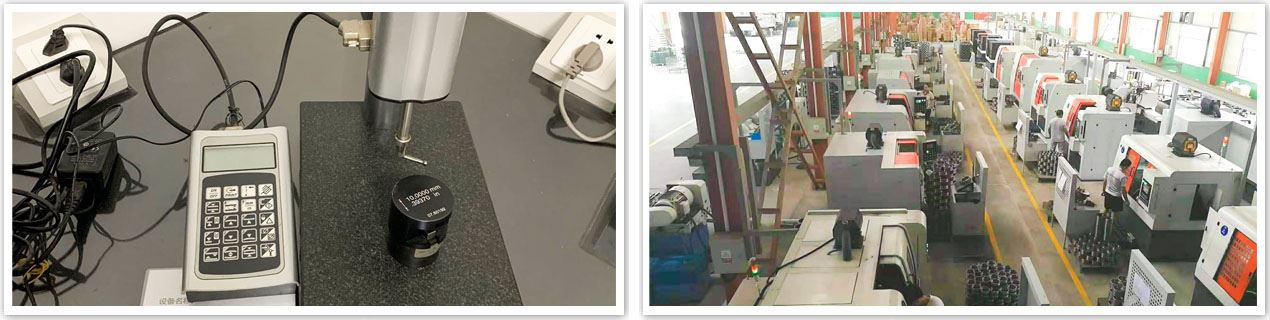

◆ Detect the accuracy of bearing finished products

Die Präzisionsprüfung von Lagerfertigprodukten umfasst die Maßgenauigkeit und Rotationsgenauigkeit wie folgt.

1. Dimensional accuracy includes: inner diameter (Δdmp, Vdsp, Vdmp), outer diameter (ΔDmp, VDsp, VDmp), width (ΔB, VBs, ΔC, Vcs).

2. Rotationsgenauigkeit umfasst: Unrundheit (Sd, Kia, Kea, Sea, Sia), Variation SD der Neigung der Außenfläche der Stromschiene zur Endfläche.

cylindrical needle roller bearing

● Lagergeräusch

Wenn sich die Vibration des Wälzlagers zur strahlenden Oberfläche ausbreitet, wird die Vibrationsenergie in eine Druckwelle umgewandelt, die sich dann durch das Luftmedium ausbreitet, was als akustische Strahlung bezeichnet wird. Darunter ist der 2020000Hz-Anteil der Schallabstrahlung für das menschliche Ohr empfangbar, dieser Anteil ist das Lagergeräusch, also ist die Vibration des Wälzlagers die Geräuschquelle. Unterschiedliche Lagergeräusche entstehen durch unterschiedliche Arten von Lagerschwingungen, wie zum Beispiel Laufbahngeräusche, die dem Lager inhärent sind, es ist eine unvermeidbare Grundeigenschaft des Lagers während des Betriebs, es wird als Grundgeräusch bezeichnet.

● FAQ (Häufig gestellte Fragen)

Q1: Wie lange wird unsere Anfrage und Frage beantwortet?

A1: Nachdem wir Ihre Anfrage und Frage erhalten haben, werden wir Ihnen innerhalb von 1 bis 6 Stunden antworten.

Q2: Wie sieht es mit der Qualität der Lager aus?

A2: Wir liefern hochwertige Lager und befolgen streng die ISO9001-Norm für die Produktion.

Q3: Was ist das MOQ der Produkte?

A3: Normalerweise beträgt das MOQ 1 Stück und hängt vom Modell ab.

Q4: Wie sieht es mit der Lieferzeit der Produkte aus?

A4: Normalerweise beträgt die Lieferzeit 3 bis 15 Tage und hängt von der Menge ab.

Q5: Wie kontrollieren Sie die Qualität der Produkte und überprüfen die Qualität vor der Auslieferung?

A5: Unser Unternehmen verfügt über eine professionelle Qualitätsprüfungsabteilung, die die Qualität der Produkte streng kontrolliert, und bietet einen umfassenden -Kundendienst.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service vonNadellager mit Käfig, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

one way needle bearing

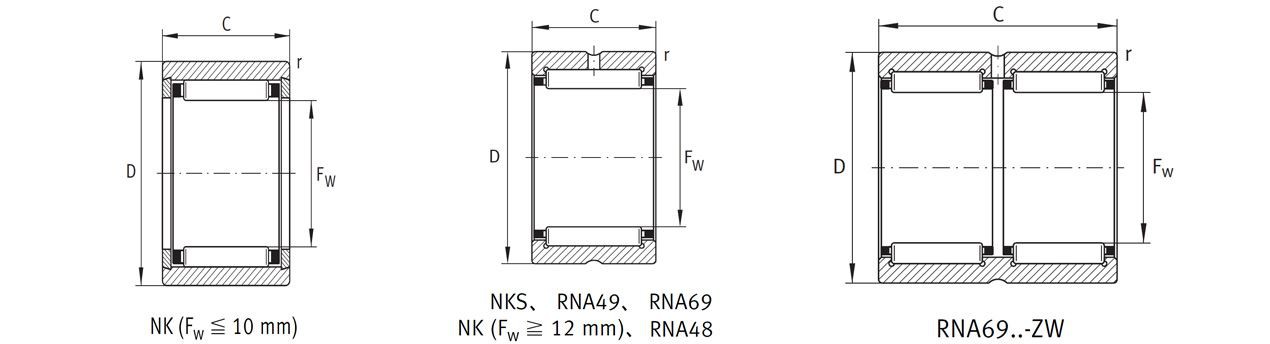

Lagerbezeichnung				Abmessungen (mm)				Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
				Fw	D	C	r	Kr	Kor	Kur	nG	nB	m
							Mindest.	N	N	N	min–1	min–1	≈g
NK5/10-TV	–	–	–	5	10	10	0.15	2 650	1920	295	39 000	55 000	3.1
NK5/12-TV	–		–	5	10	12	0.15	3 400	2650	435	39 000	54 000	3.7
NK6/10-TV	–	–	–	6	12	10	0.15	2 950	2280	355	36 500	48 500	4.7
NK6/12-TV	–		–	6	12	12	0.15	3 800	3150	520	36 500	47 500	5.7
NK7/10-TV	–	–	–	7	14	10	0.3	3 250	2650	410	34 500	43 000	6.9
NK7/12-TV	–		–	7	14	12	0.3	4 150	3600	600	34 500	42 000	8.2
NK8/12-TV	–	–	–	8	15	12	0.3	4 450	4100	690	32 500	37 000	8.7
NK8/16-TV	–		–	8	15	16	0.3	5 800	5800	970	32 500	36 500	12
NK9/12-TV	–	–	–	9	16	12	0.3	5 100	5000	840	31 000	32 000	10.3
NK9/16-TV	–		–	9	16	16	0.3	6 600	7100	1190	31 000	32 000	12.8
NK10/12-TV	–	–	–	10	17	12	0.3	5 300	5500	930	29 500	29 000	10.1
NK10/16-TV	–		–	10	17	16	0.3	7 000	7800	1310	29 500	28 500	13.3
NK12/12	–	–	–	12	19	12	0.3	7 200	7100	1280	26 500	22 400	12.1
NK12/16	–	–	–	12	19	16	0.3	10 100	11 000	1920	26 500	21 600	15.9
NK14/16	–	–	–	14	22	16	0.3	11 400	11 500	2100	24 600	18 600	20.7
NK14/20	–	–	–	14	22	20	0.3	14 500	15 600	2700	24 600	18 300	25.5
–	RNA4900	–	–	14	22	13	0.3	9 600	9200	1630	23 600	15 400	16.5
NK15/16	–	–	–	15	23	16	0.3	12 100	12 700	2320	23 900	17 300	21.8
NK15/20	–	–	–	15	23	20	0.3	15 400	17 200	3000	23 900	17 000	26.6
NK16/16	–	–	–	16	24	16	0.3	12 800	13 900	2550	23 200	16 200	22.4
NK16/20	–	–	–	16	24	20	0.3	16 300	18 800	3250	23 200	15 900	28.4
–	RNA4901	–	–	16	24	13	0.3	10 600	10 900	1940	23 200	15 900	17.4
–	–	RNA6901	–	16	24	22	0.3	18 100	21 600	3800	23 200	15 900	31
NK17/16	–	–	–	17	25	16	0.3	13 500	15 000	2750	22 600	15 300	23.7
NK17/20	–	–	–	17	25	20	0.3	17 100	20 400	3550	22 600	15 000	29.8
NK18/16	–	–	–	18	26	16	0.3	14 100	16 200	3000	22 100	14 400	24.9
NK18/20	–	–	–	18	26	20	0.3	17 900	22 000	3850	22 100	14 100	31.4
NK19/16	–	–	–	19	27	16	0.3	14 700	17 400	3200	21 600	13 700	26.1
NK19/20	–	–	–	19	27	20	0.3	18 700	23 600	4150	21 600	13 400	32.2
NK20/16	–	–	–	20	28	16	0.3	14 600	17 500	3200	21 100	13 200	27
NK20/20	–	–	–	20	28	20	0.3	18 600	23 800	4150	21 100	12 900	33.9
–	RNA4902	–	–	20	28	13	0.3	12 000	13 600	2430	20 400	10 800	21.7
–	–	RNA6902	–	20	28	23	0.3	19 500	25 500	4450	20 400	10 600	39.7
–	–	–	NKS20	20	32	20	0.6	26 000	25 000	4400	18 800	10 700	48.7
NK21/16	–	–	–	21	29	16	0.3	15 200	18 700	3450	20 600	12 600	28.1
NK21/20	–	–	–	21	29	20	0.3	19 300	25 500	4450	20 600	12 300	35.2
NK22/16	–	–	–	22	30	16	0.3	15 800	19 900	3650	20 000	12 000	30
NK22/20	–	–	–	22	30	20	0.3	20 000	27 000	4700	20 000	11 700	37
–	RNA4903	–	–	22	30	13	0.3	12 400	14 600	2600	18 800	9 900	22.2
–	–	RNA6903	–	22	30	23	0.3	21 100	29 000	5100	18 800	9 500	42.4
–	–	–	NKS22	22	35	20	0.6	27 500	28 000	4900	17 200	9 700	61.5
NK24/16	–	–	–	24	32	16	0.3	16 900	22 300	4100	18 500	11 000	31.9
NK24/20	–	–	–	24	32	20	0.3	21 400	30 500	5300	18 500	10 700	40
–	–	–	NKS24	24	37	20	0.6	29 500	31 000	5400	16 100	9 100	65.5
NK25/16	–	–	–	25	33	16	0.3	16 800	22 400	4150	17 800	10 700	32.6
NK25/20	–	–	–	25	33	20	0.3	21 300	30 500	5300	17 800	10 400	42
–	RNA4904	–	–	25	37	17	0.3	23 700	25 500	4600	15 800	8 900	52.3
–	–	RNA6904	–	25	37	30	0.3	40 500	51 000	9100	15 800	8 500	100
–	–	–	NKS25	25	38	20	0.6	31 000	33 500	5800	15 600	8 700	68.1
NK26/16	–	–	–	26	34	16	0.3	17 300	23 600	4350	17 200	10 300	34

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
