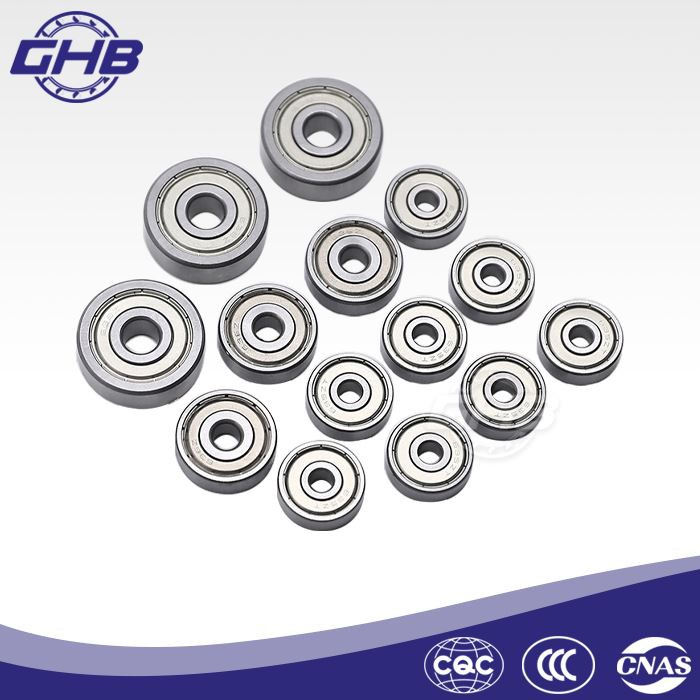

Miniatur-Kugellager

Material: Chromstahl, Kohlenstoffstahl
Genauigkeit: P0, P6, P5, P4, P2
Geräuschpegel: Z, Z1, Z2, Z3, Z4
Vibration: V, V1, V2, V3, V4
Radialspiel: C0, C3, C2, C4
Place of origin: Xi'an city, China
Paket: Rohrpaket, Einzelkarton
Lieferfähigkeit: 100000 Stück pro Monat
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Einführung

Miniaturkugellagereignen sich für Felder mit- hoher Geschwindigkeit und niedrigem- Rauschen, einschließlich verschiedener Industrieanlagen, kleiner Rotationsmotoren usw }}Leistung und hohe-Zuverlässigkeit mechanische Ausrüstung erfordert hohe-Geschwindigkeit, geringe-Vibration, kleine und wartungsfreie-Lager usw. Der Außendurchmesser vonMiniaturkugellagerbeträgt normalerweise weniger als 9 mm, und der minimale Lagerinnendurchmesser kann 0,6 mm betragen. Hinsichtlich ihrer Typen gibt es offene Typen, 2Z-Typen und 2RS-Typen. Als Hauptmaterialien gibt es Kohlenstoffstahl, Lagerstahl, Edelstahl, Kunststoff, Keramik usw.

Miniaturlager werden häufig in Präzisionsinstrumenten, elektrischen Präzisionsgeräten, Präzisionsgeräten, Bürogeräten, Messgeräten, Mikromotoren, Haushaltsgeräten und Spielzeugen sowie in anderen verwandten Bereichen eingesetzt.

● Lagerserie

Die Typen der Lager umfassen die Serien 68, 69 und 60.

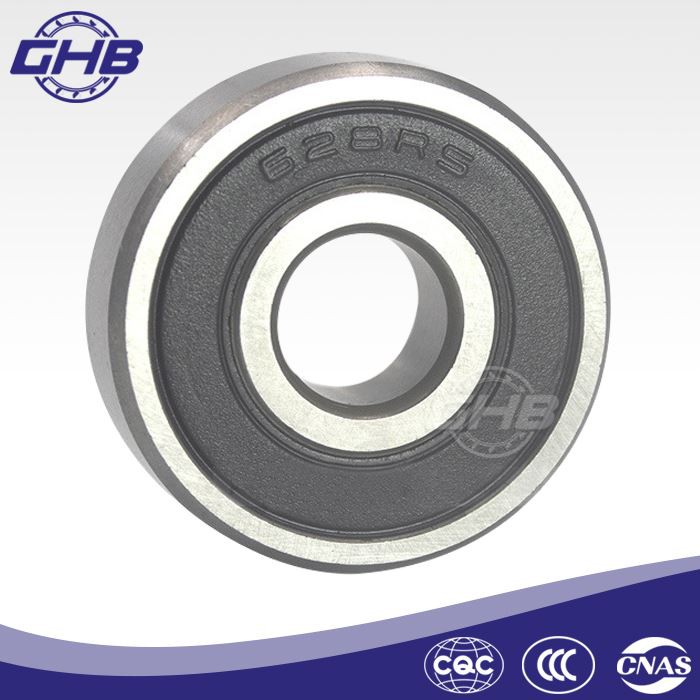

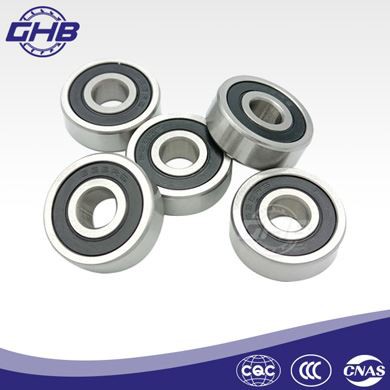

Versiegelter Typ (2RS)

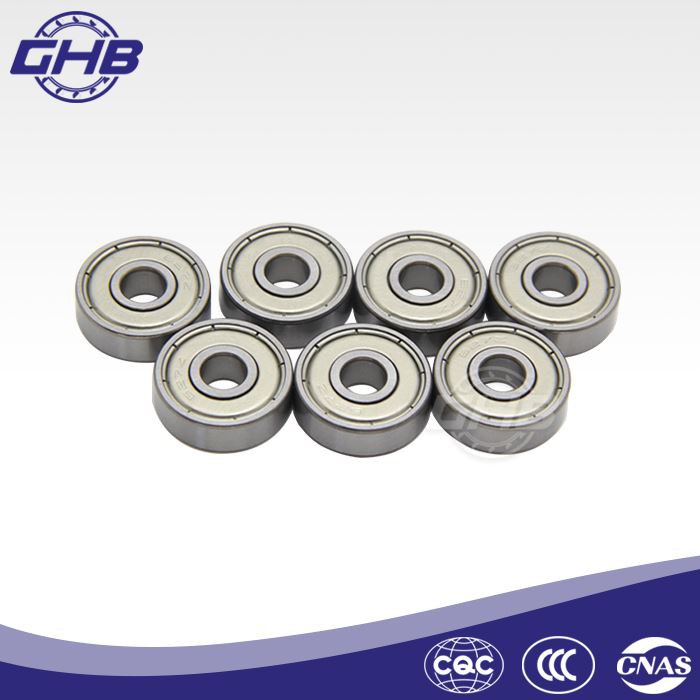

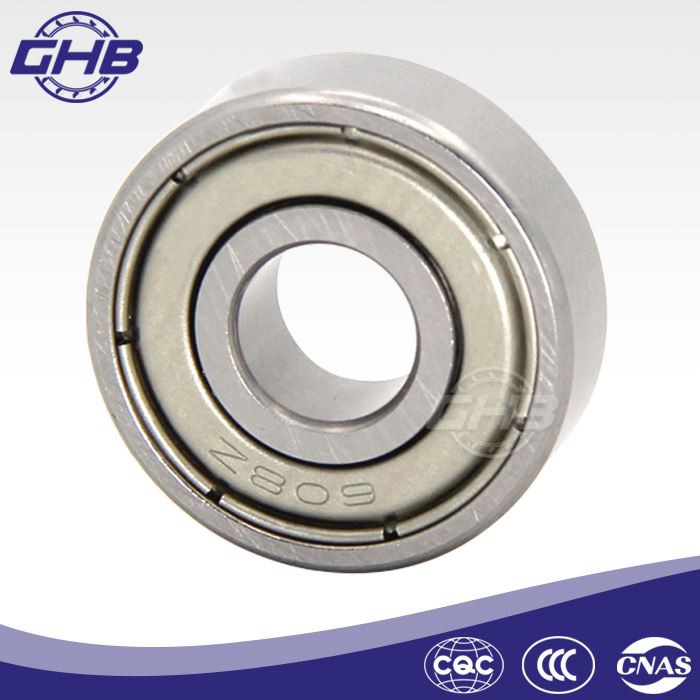

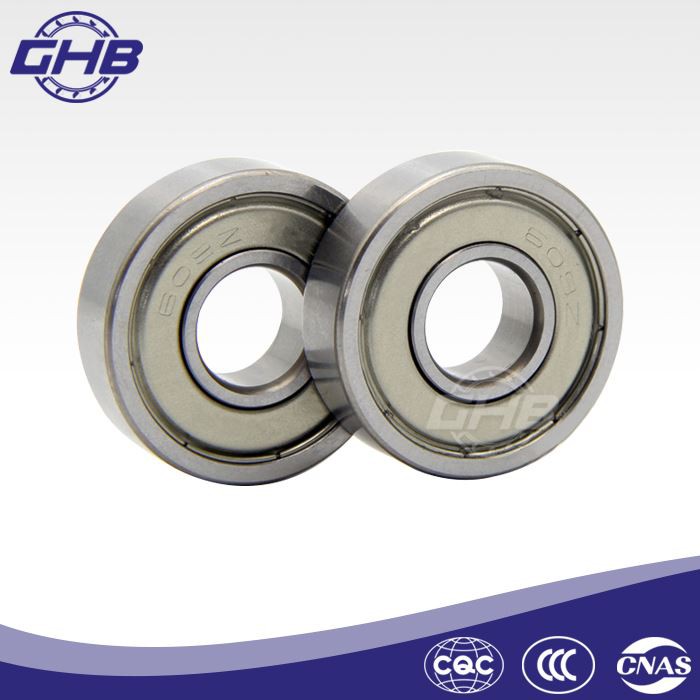

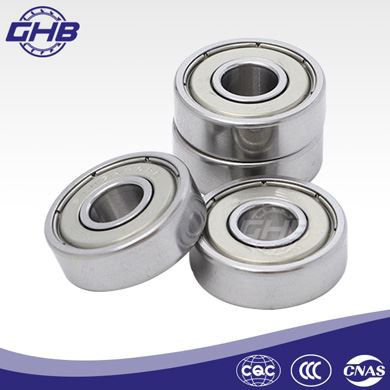

Geschirmter Typ (2Z)

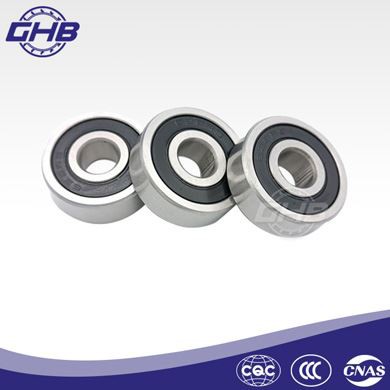

Versiegelter Typ (2RS)

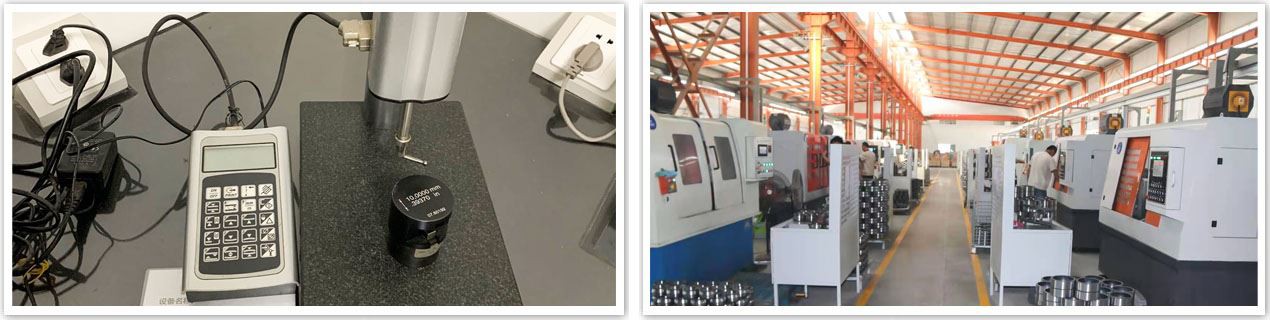

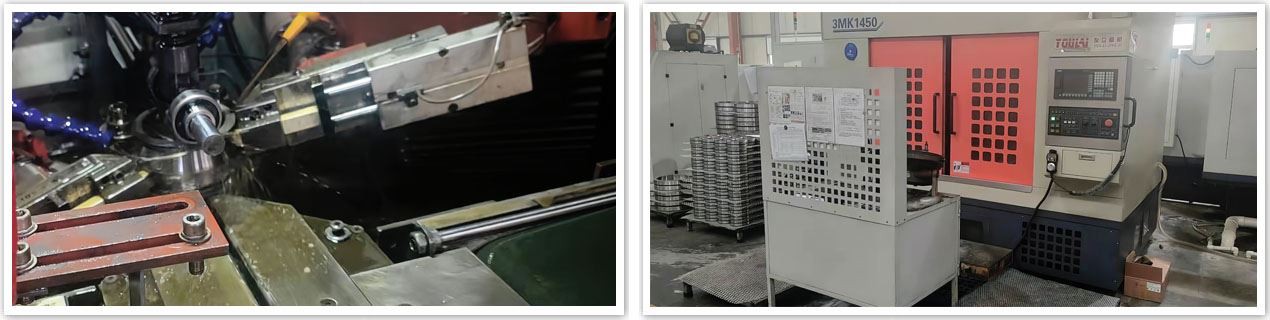

● Produktionsdetails

◆ Quality requirements for bearing steel metallurgy

1. In der Lagerstahlnorm wird zunächst der qualifizierte Bereich der chemischen Zusammensetzung angegeben.

2. Die innere Struktur des Stahls ist einheitlich.

3. Nicht-metallische Einschlüsse wirken sich ernsthaft auf die Ermüdungslebensdauer von Stahl aus, und die Verbesserung der Reinheit von Lagerstahl ist eine der wichtigsten Möglichkeiten zur Verlängerung der Lagerlebensdauer.

4. Stahldefekte streng kontrollieren. Zu den inneren Defekten gehören hauptsächlich Lunker, Blasen, weiße Flecken, Über-brennen, Porosität und Segregation. Außer leichter Porosität und Segregation sind andere Defekte nicht zulässig. Äußere Fehler beziehen sich hauptsächlich auf oberflächliche Schlackeneinschlüsse, Risse, Grate, Falten, Narbenbildung und dicke Oxidhaut usw. Diese Fehler dürfen nicht vorhanden sein.

5. An der Oberfläche darf keine Entkohlungsschicht eine bestimmte Konzentration überschreiten.

miniature ball

◆ Cleanliness of steel balls

Bei der gesamten Verarbeitung von Stahlkugeln achten wir immer mehr auf den Einfluss der Sauberkeit auf hochpräzise Präzisionsstahlkugeln, insbesondere für die Massenproduktion von G3-Stahlkugeln. Zuallererst die Sauberkeit des Stahlkugelflusses zwischen den Prozessen, insbesondere wenn die zu verarbeitenden Stahlkugeln vor dem Schleifprozess nicht richtig gereinigt werden, werden die groben Schleifpartikel und Verunreinigungen aus dem vorherigen Prozess in den Schleifprozess gebracht, die die Oberfläche der Stahlkugeln zerkratzen und den Schleifprozess verlängern. Der Forschungszyklus und der übermäßige Verbrauch der Stahlkugelgröße bewirken eine Änderung der Krümmung des Kanals, so dass die Stahlkugel die verschiedenen Indikatoren, die erreicht werden sollten, nicht erreichen kann. Zweitens ist die Sauberkeit der Umgebung der Schleifwerkstatt nicht gut, und der Staub in der Luft wirkt sich direkt auf die Oberflächenqualität der verarbeiteten Stahlkugeln während des Schleifvorgangs aus.

precision miniature bearings

● Rostschutz für Lager

Die Hauptfaktoren, die Lagerrost beeinflussen:

1. Teile oder fertige Produkte sind durch Schweiß an den Händen nass.

2. Schwefeldioxid, Staub, Feuchtigkeit und andere korrosive Gase in der Luft.

3. Kühlwasser, rost-beständiges Wasser, schmierende und rostbeständige- Materialien und fertige Verpackungsmaterialien für Öldichtungen zwischen Prozessen weisen eine geringe rostbeständige- Fähigkeit oder Verschlechterung auf.

4. Die Reinigungslösung (z. B. Wasser, das nach der Reinigung nicht entwässert wird) ist korrosiv und führt zu einer Verschlechterung des -Rostschutzmaterials und zum Rosten des Produkts.

5. Die inneren und äußeren Verpackungsmaterialien sind korrosiv oder die Verpackung ist aufgrund geringer mechanischer Festigkeit beschädigt und verursacht Rost.

● Vorteile

The company's own brand "GHB" products have passed ISO9001 quality management system certification, with accuracy levels of P0, P6, P5, and P4. Bearings are exported to more than 35 countries with a good reputation. The company insists on quality as the core, innovation as the driving force, promotes development through service, and sincerely provides services to customers all over the world.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und großartigem Kundendienst von-Miniaturkugellager, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technische Parameter

Lagerbezeichnung	Abmessungen (mm)										Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
	d	D	B	r	D1	D2	d1	da	Da	Ra	Kr	Kor	Kur	nG	nB	m
				Mindest.	≈	≈	≈	Mindest.	max.	max.	N	N	N	min–1	min–1	≈kg
623	3	10	4	0.15	7.7	–	5	4.4	8.6	0.15	640	220	10.6	53 000	57 000	0.001
623-2RSR	3	10	4	0.15	–	8.2	5	4.4	8.6	0.15	640	220	10.6	32 000	–	0.001
623-2Z	3	10	4	0.15	–	8.2	5	4.4	8.6	0.15	640	220	10.6	45 000	57 000	0.001
624	4	13	5	0.2	10.5	–	7	5.8	11.2	0.2	1 290	490	24.6	45 000	46 500	0.003
624-2RSR	4	13	5	0.2	–	11.2	7	5.8	11.2	0.2	1 290	490	24.6	26 000	–	0.003
624-2Z	4	13	5	0.2	–	11.2	7	5.8	11.2	0.2	1 290	490	24.6	38 000	46 500	0.004
634	4	16	5	0.3	12.5	–	8.5	6.4	13.6	0.3	1 730	670	35.5	43 000	35 000	0.006
634-2RSR	4	16	5	0.3	–	13.2	8.5	6.4	13.6	0.3	1 730	670	35.5	24 000	–	0.006
634-2Z	4	16	5	0.3	–	13.2	8.5	6.4	13.6	0.3	1 730	670	35.5	36 000	35 000	0.006
625	5	16	5	0.3	12.5	–	8.5	7.4	13.6	0.3	1 320	440	22.4	43 000	36 500	0.005
625-2RSR	5	16	5	0.3	–	13.2	8.5	7.4	13.6	0.3	1 320	440	22.4	24 000	–	0.005
625-2Z	5	16	5	0.3	–	13.2	8.5	7.4	13.6	0.3	1 320	440	22.4	36 000	36 500	0.005
635	5	19	6	0.3	15.5	–	10.8	7.4	16.6	0.3	2 600	1100	53	40 000	31 500	0.008
635-2RSR	5	19	6	0.3	–	16.7	10.8	7.4	16.6	0.3	2 600	1100	53	22 000	–	0.008
635-2Z	5	19	6	0.3	–	16.7	10.8	7.4	16.6	0.3	2 600	1100	53	32 000	31 500	0.008
626	6	19	6	0.3	15.5	–	10.6	8.4	16.6	0.3	2 600	1100	53	38 000	32 500	0.008
626-2RSR	6	19	6	0.3	–	16.7	10.6	8.4	16.6	0.3	2 600	1100	53	22 000	–	0.008
626-2Z	6	19	6	0.3	–	16.7	10.6	8.4	16.6	0.3	2 600	1100	53	32 000	32 500	0.008
607	7	19	6	0.3	15.5	–	10.6	9	17	0.3	2 600	1100	53	38 000	34 500	0.007
607-2RSR	7	19	6	0.3	–	16.7	10.6	9	17	0.3	2 600	1100	53	22 000	–	0.007
607-2Z	7	19	6	0.3	–	16.7	10.6	9	17	0.3	2 600	1100	53	32 000	35 500	0.008
627	7	22	7	0.3	18	–	12.4	9.4	19.6	0.3	3 250	1370	72	36 000	30 000	0.011
627-2RSR	7	22	7	0.3	–	19.1	12.4	9.4	19.6	0.3	3 250	1370	72	20 000	–	0.011
627-2Z	7	22	7	0.3	–	19.1	12.4	9.4	19.6	0.3	3 250	1370	72	30 000	30 000	0.012
608	8	22	7	0.3	18	–	12.4	10	20	0.3	3 250	1370	72	36 000	31 500	0.01
608-2RSR	8	22	7	0.3	–	19.1	12.4	10	20	0.3	3 250	1370	72	20 000	–	0.01
608-2Z	8	22	7	0.3	–	19.1	12.4	10	20	0.3	3 250	1370	72	30 000	32 500	0.011
609	9	24	7	0.3	19.6	–	14	11	22	0.3	3 650	1630	89	36 000	28 500	0.015
609-2RSR	9	24	7	0.3	–	20.5	14	11	22	0.3	3 650	1630	89	20 000	–	0.016
609-2Z	9	24	7	0.3	–	20.5	14	11	22	0.3	3 650	1630	89	30 000	29 000	0.016
629	9	26	8	0.3	21.4	–	14.7	11.4	23.6	0.3	4 550	1960	93	34 000	25 500	0.02
629-2RSR	9	26	8	0.3	–	22.5	14.7	11.4	23.6	0.3	4 550	1960	93	19 000	–	0.021
629-2Z	9	26	8	0.3	–	22.5	14.7	11.4	23.6	0.3	4 550	1960	93	28 000	25 500	0.021

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
