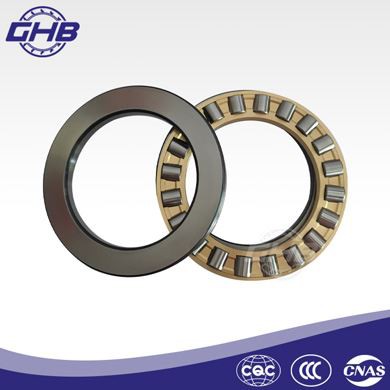

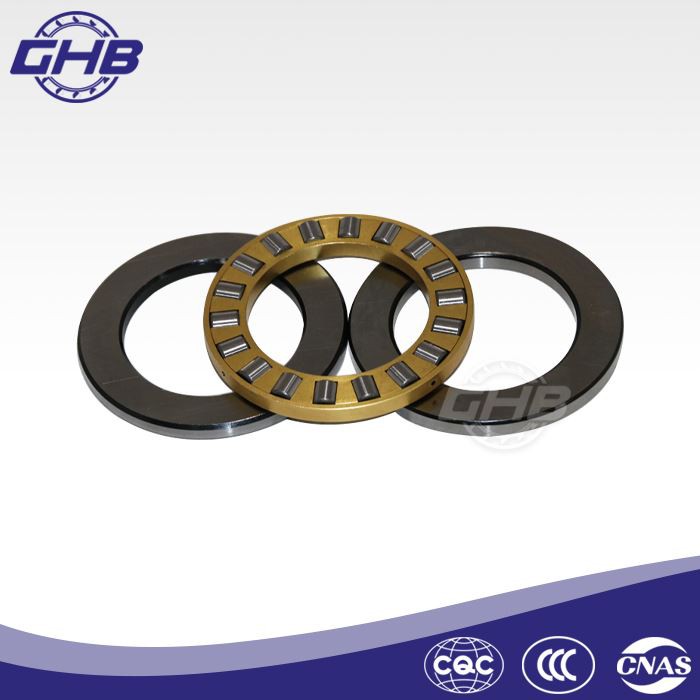

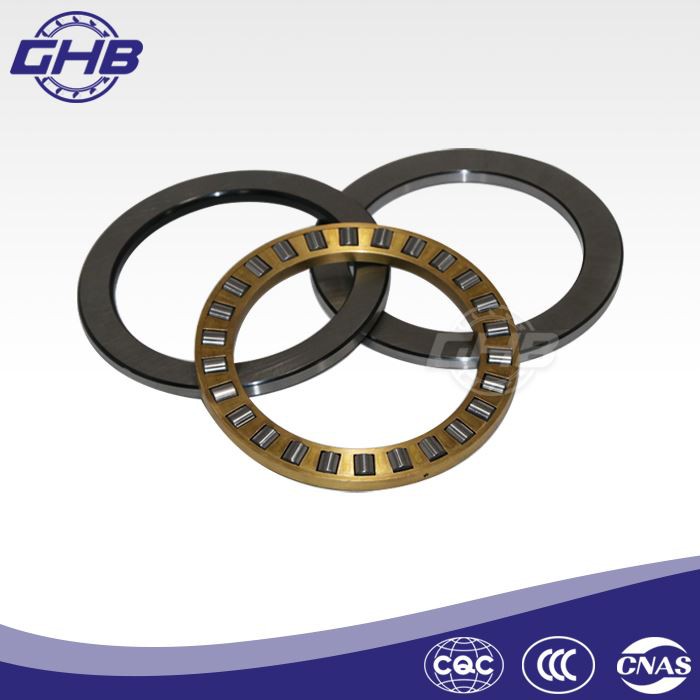

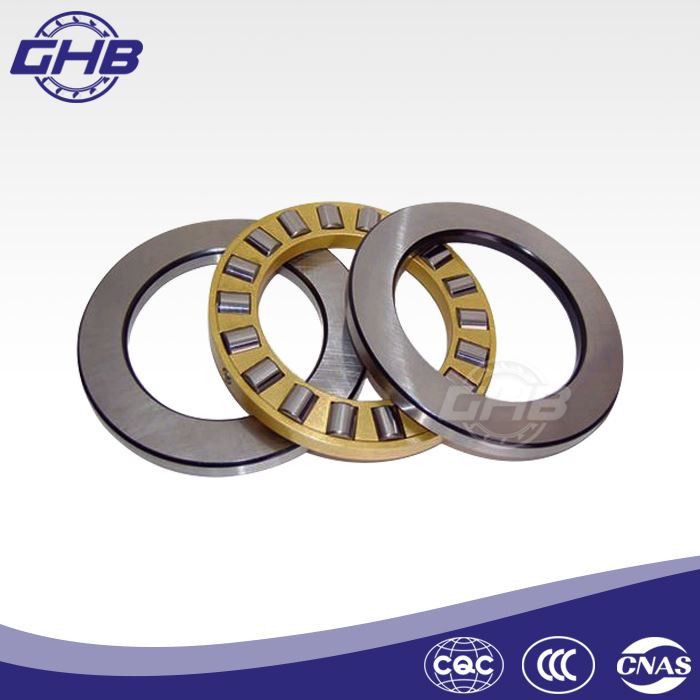

Rolamentos axiais de rolos cilíndricos

Name: Rolamentos axiais de rolos cilíndricos
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 170330580

Material: aço cromado
Precisão: P0, P6, P5, P4
Faixa de temperatura de trabalho: -20 graus 120 graus
Material da gaiola: Latão, PA66
Recurso: alta-precisão, baixo-ruído, longa-vida útil
Pacote: pacote de tubo, caixa única
Amostras grátis e desenho técnico: Disponível
Boundary dimensions standard: GB/T 4663—2017
Certificado: ISO9001:2015

Enviar inquérito Converse agora

Baixar

Descrição

● Introdução

Rolamentos axiais de rolos cilíndricosconsistem em uma arruela de eixo, uma arruela de assento, um rolo de gaiola e um conjunto de rolos, e é um rolamento separável. Os rolamentos podem suportar cargas axiais mais pesadas, mas não cargas radiais. O rolamento axial cilíndrico é usado para a configuração de carga axial pesada do rolamento, não é facilmente afetado pela carga de impacto, com forte rigidez e pequeno espaço de instalação axial, o eixo do eixo e a carcaça não podem ser inclinados durante a instalação , e o eixo e o rolamento não são permitidos durante o uso. O assento tem qualquer desvio angular e excentricidade. É adequado para baixa velocidade, usado principalmente em máquinas de construção pesada, como plataformas de perfuração. Os rolamentos podem usar apenas gaiolas e rolos sem arruelas de eixo e arruelas de assento.Rolamentos axiais de rolos cilíndricospode ser instalado em ambas as direções do eixo, e é muito conveniente adicionar um espaçador aos componentes do eixo, pista e rolete da gaiola do rolamento unidirecional.

Os rolamentos são amplamente utilizados em plataformas de perfuração, guindastes, bombas, centrífugas, macacos, redutores, etc.

● Série de rolamentos

Os tipos de rolamentos incluem as séries 811, 812, 893 e 894.

● Detalhes da produção

◆ Centerless grinding principle

O rolo é limitado por dois rolos rotativos de moagem de ferro fundido de tamanhos diferentes e uma placa superior, adicionando uma quantidade adequada de abrasivo e moendo sob a pressão necessária para moagem através da placa. Devido aos diferentes diâmetros dos rolos retificadores girando na mesma velocidade angular e às diferentes velocidades periféricas de seus diâmetros externos, ocorre um deslizamento relativo entre a peça e o rolo retificador. Devido à ação de atrito, o rolo de moagem aciona a peça de trabalho para girar em torno de seu próprio eixo. Por outro lado, o rolo de moagem pequeno tem uma conicidade de 30 e ajuste de ângulo nas posições vertical e horizontal, para que o rolo se mova ao longo da direção do eixo, que é guiado pela superfície do rolo de moagem. As partículas abrasivas finas no abrasivo cortam e comprimem a superfície da peça de trabalho sob pressão, cortando uma camada muito fina de metal da superfície da peça de trabalho. Ao mesmo tempo, o ataque químico suaviza a superfície da peça e reduz a rugosidade.

81105 bearing

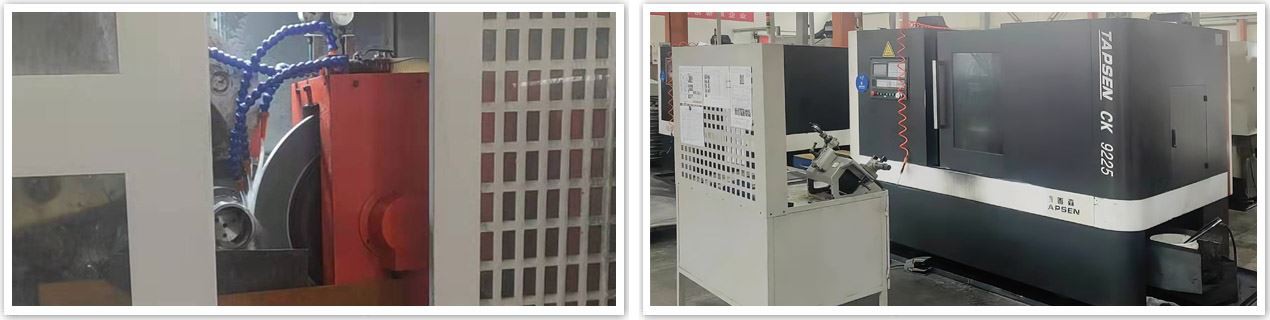

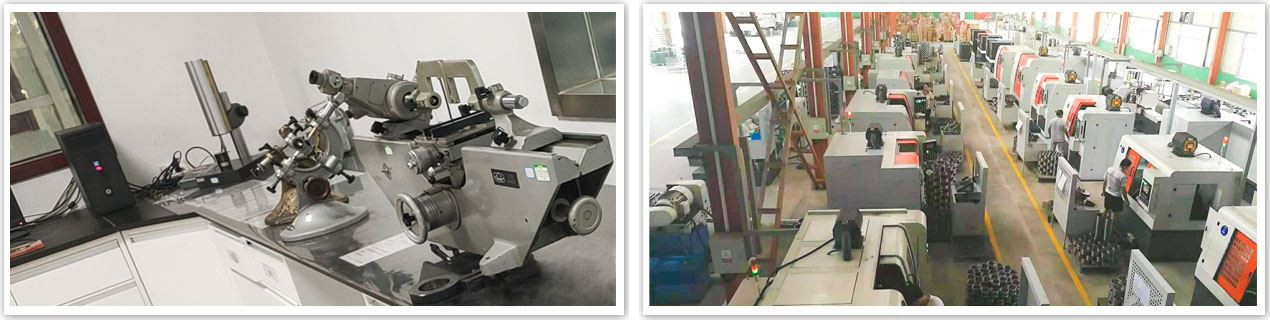

◆ Device usage management

De acordo com as características tecnológicas da produção de rolamentos e os equipamentos necessários, a empresa deve organizar e coordenar racionalmente. De acordo com o desempenho, capacidade de carga e características técnicas dos equipamentos, a empresa organiza a produção, equipa operadores qualificados e formula e implementa uma série de regras e regulamentos para uso e manutenção dos equipamentos. A empresa deve garantir que o equipamento tenha um ambiente objetivo para desempenho total, incluindo medidas de proteção necessárias e medidas para evitar umidade, corrosão e poeira. A utilização e gestão dos equipamentos baseiam-se nestas condições básicas. Todo o processo desde a instalação e comissionamento do equipamento em uso normal até a saída do equipamento de produção, a empresa reduz o desgaste do equipamento através da organização, gerenciamento, supervisão e uma série de medidas necessárias, que permite que o equipamento mantenha sua devida precisão e desempenho para fazer o equipamento operar normalmente e obter os melhores resultados econômicos.

buy bearings

● Rolamentos limpos

A fim de remover as impurezas adsorvidas no rolamento durante o processo de fabricação do rolamento e melhorar a limpeza, o que é propício para a implementação do processo anti-ferrugem.

Os materiais de limpeza comumente usados para limpeza de rolamentos são: agente de limpeza à base de óleo-(querosene, gasolina), agente de limpeza à base de água-(solução aquosa alcalina). Como agente de limpeza, o querosene deve estar em conformidade com o padrão GB/T253-1989. Como a gasolina é inflamável e explosiva, a gasolina 120 é usada como agente de limpeza apenas em casos especiais. Ao escolher um agente de limpeza à base de água como material de limpeza, seus indicadores técnicos devem atender aos requisitos da norma JB/T4323.1-1999.

Os métodos comumente usados para limpeza de rolamentos são: limpeza mecânica por pulverização, limpeza ultrassônica, limpeza manual, etc.

● Padrão

◆ ISO 104 Rolling bearings - Thrust bearings - Boundary dimensions, general plan

◆ ISO 199 Rolling bearings - Thrust bearings – Tolerances

◆ ISO 76 Rolling bearings. Static load rating

◆ ISO 281 Rolling bearings. Dynamic load ratings and rating life

◆ ISO 582 Rolling bearings - Chamfer dimensions - Maximum values

◆ ISO 1132-2 Rolling bearings - Tolerances - Part 2: Measuring and gauging principles and methods

◆ ISO 2768-1 General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications

◆ GB/T 4661 Rolling bearings. Cylindrical rollers

◆ JB/T 7048 Rolling bearing parts-plastic cage-specifications

◆ GB/T 4423 Cooper and cooper-alloy cold drawn rod and bar

◆ GB/T 18254 High- carbon chrome bearing steel

● Porque escolher-nos

◆ Quick email response within 1 to 6 hours.

◆ Provide free samples and technical drawings.

◆ Complete quality control system and after-sales service.

◆ Accept clients' customized bearings and provide OEM service.

◆ With good quality and competitive price, bearings are exported to more than 35 countries.

● Sobre nós

Shaanxi Gainhui Heavy Industries Co., Ltd. é um fabricante e distribuidor profissional de rolamentos na China. Equipado com uma grande fábrica profissional, podemos fornecer produtos de rolamento competitivos e serviço de OEM para clientes em todo o mundo. Com alta qualidade, preço competitivo e ótimo atendimento-pós-venda derolamentos axiais de rolos cilíndricos, bem-vindo para entrar em contato conosco a tempo.

Porque somos focados, somos profissionais.

● Métodos de embalagem

Pacote de tubos

Pacote de caixa única

Pacote de paletes

● Métodos de entrega

Por expresso

Pelo mar

Pelo ar

● Parâmetros técnicos

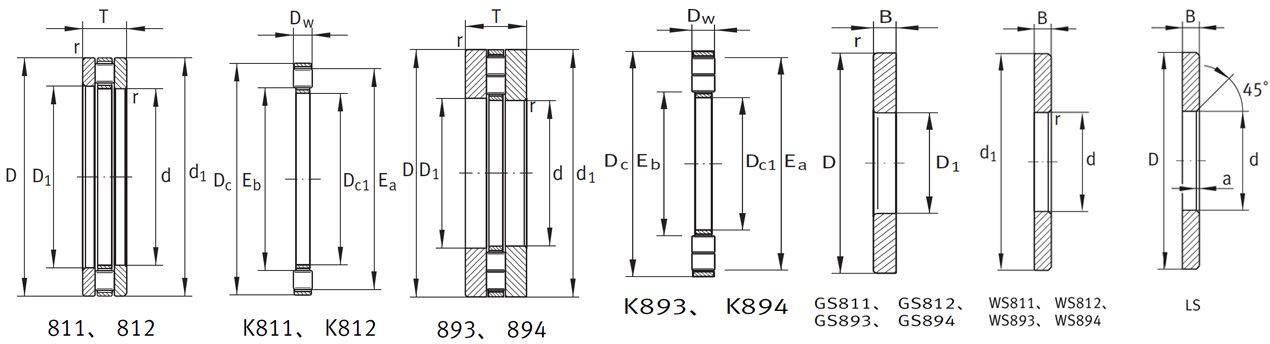

cylindrical thrust bearing

Designação do rolamento				Massa	K	Massa	GS	WS	LS	Massa	Dimensões (mm)										Classificação de carga dinâmica básica	Classificação básica de carga estática	Limite de carga de fadiga	Limitando a velocidade	Velocidade de referência
				m		m				m	Dc1	D1	CC	d1	T	Dw	B	a, r	Eb	Ea	Ca	Coa	Cua	nG	nB
				≈kg		≈kg				≈kg	d		D					min.			N	N	N	min–1	min–1
81102-TV	–	–	–	0.024	K81102-TV	0.006	GS81102	WS81102	LS1528	0.008	15	16	28	28	9	3.5	2.75	0.3	16	27	14 400	28 500	4 000	13 600	6 300
81103-TV	–	–	–	0.027	K81103-TV	0.009	GS81103	WS81103	LS1730	0.009	17	18	30	30	9	3.5	2.75	0.3	18	29	15 900	33 500	4 650	12 400	5 400
81104-TV	–	–	–	0.037	K81104-TV	0.013	GS81104	WS81104	LS2035	0.012	20	21	35	35	10	4.5	2.75	0.3	21	34	24 900	53 000	7 300	10 500	4 300
81105-TV	–	–	–	0.053	K81105-TV	0.015	GS81105	WS81105	LS2542	0.019	25	26	42	42	11	5	3	0.6	26	41	33 500	76 000	7 100	8 600	3 500
81106-TV	–	–	–	0.057	K81106-TV	0.017	GS81106	WS81106	LS3047	0.02	30	32	47	47	11	5	3	0.6	31	46	35 500	86 000	8 000	7500	3 050
–	81206-TV	–	–	0.123	K81206-TV	0.033	GS81206	WS81206	–	0.045	30	32	52	52	16	7.5	4.25	0.6	31	50	64 000	141 000	14 100	7 100	2 650
–	–	89306-TV	–	0.24	K89306-TV	0.04	GS89306	WS89306	–	0.095	30	32	60	60	18	5.5	6.25	1	33	59	69 000	197 000	18 900	6400	2 600
81107-TV	–	–	–	0.073	K81107-TV	0.019	GS81107	WS81107	LS3552	0.027	35	37	52	52	12	5	3.5	0.6	36	51	39 000	101 000	9 500	6 600	2 600
–	81207-TV	–	–	0.195	K81207-TV	0.043	GS81207	WS81207	–	0.076	35	37	62	62	18	7.5	5.25	1	39	58	80 000	199 000	20 000	5900	2 320
–	–	89307-TV	–	0.34	K89307-TV	0.053	GS89307	WS89307	–	0.134	35	37	68	68	20	6	7	1	38	67	80 000	237 000	23 200	5 600	2 390
81108-TV	–	–	–	0.105	K81108-TV	0.031	GS81108	WS81108	LS4060	0.037	40	42	60	60	13	6	3.5	0.6	42	58	56 000	148 000	14 500	5800	2 190
–	81208-TV	–	–	0.249	K81208-TV	0.081	GS81208	WS81208	–	0.084	40	42	68	68	19	9	5	1	43	66	107 000	265 000	23 300	5 200	1 860
–	–	89308-TV	–	0.484	K89308-TV	0.098	GS89308	WS89308	–	0.193	40	42	78	78	22	7	7.5	1	44	77	122 000	385 000	39 000	4800	1 780
81109-TV	–	–	–	0.13	K81109-TV	0.035	GS81109	WS81109	LS4565	0.047	45	47	65	65	14	6	4	0.6	47	63	59 000	163 000	16 000	5 300	1 970
–	81209-TV	–	–	0.287	K81209-TV	0.085	GS81209	WS81209	–	0.101	45	47	73	73	20	9	5.5	1	48	70	105 000	265 000	23 300	4850	1 820
–	–	89309-TV	–	0.615	K89309-TV	0.121	GS89309	WS89309	–	0.247	45	47	85	85	24	7.5	8.25	1	49	83	139 000	445 000	44 500	4 400	1 620
81110-TV	–	–	–	0.14	K81110-TV	0.038	GS81110	WS81110	LS5070	0.051	50	52	70	70	14	6	4	0.6	52	68	61 000	177 000	17 400	4800	1 810
–	81210-TV	–	–	0.356	K81210-TV	0.098	GS81210	WS81210	–	0.129	50	52	78	78	22	9	6.5	1	53	75	117 000	315 000	27 500	4 450	1 550
–	–	89310-TV	–	0.887	K89310-TV	0.175	GS89310	WS89310	–	0.356	50	52	95	95	27	8	9.5	1.1	56	92	167 000	560 000	58 000	3950	1 460
81111-TV	–	–	–	0.218	K81111-TV	0.045	GS81111	WS81111	LS5578	0.082	55	57	78	78	16	6	5	0.6	57	77	90 000	300 000	31 000	4 300	1 330
–	81211-TV	–	–	0.568	K81211-TV	0.166	GS81211	WS81211	–	0.201	55	57	90	90	25	11	7	1	59	85	154 000	405 000	38 500	4000	1 510
–	–	89311-TV	–	1.18	K89311-TV	0.195	GS89311	WS89311	–	0.485	55	57	105	105	30	9	10.5	1.1	61	103	184 000	600 000	52 000	3 600	1 490
81112-TV	–	–	–	0.266	K81112-TV	0.082	GS81112	WS81112	LS6085	0.092	60	62	85	85	17	7.5	4.75	1	62	82	103 000	315 000	32 000	4000	1 360
–	81212-TV	–	–	0.642	K81212-TV	0.176	GS81212	WS81212	–	0.233	60	62	95	95	26	11	7.5	1	64	91	172 000	480 000	45 500	3 700	1 300
–	–	89312-TV	–	1.26	K89312-TV	0.21	GS89312	WS89312	–	0.517	60	62	110	110	30	9	10.5	1.1	66	108	196 000	670 000	58 000	3350	1 350
–	–	–	89412-TV	2.818	K89412-TV	0.538	GS89412	WS89412	–	1.115	60	62	130	130	42	14	14	1.5	65	126	390 000	1 220 000	121 000	3 000	1 080
81113-TV	–	–	–	0.31	K81113-TV	0.09	GS81113	WS81113	LS6590	0.11	65	67	90	90	18	7.5	5.25	1	67	87	107 000	340 000	34 000	3700	1 260
–	81213-TV	–	–	0.721	K81213-TV	0.185	GS81213	WS81213	–	0.268	65	67	100	100	27	11	8	1	69	96	177 000	500 000	48 000	3450	1 240
–	–	89313-TV	–	1.33	K89313-TV	0.21	GS89313	WS89313	–	0.535	65	67	115	115	30	9	10.5	1.1	71	113	194 000	670 000	58 000	3200	1 330
–	–	–	89413-TV	3.52	K89413-TV	0.72	GS89413	WS89413	–	1.4	65	68	140	140	45	15	15	2	70	135	445 000	1 410 000	139 000	2800	1 000
81114-TV	–	–	–	0.332	K81114-TV	0.092	GS81114	WS81114	LS7095	0.12	70	72	95	95	18	7.5	5.25	1	72	92	111 000	365 000	36 500	3500	1 170
–	81214-TV	–	–	0.768	K81214-TV	0.212	GS81214	WS81214	–	0.278	70	72	105	105	27	11	8	1	74	102	187 000	550 000	53 000	3250	1 130
–	–	89314-TV	–	1.82	K89314-TV	0.29	GS89314	WS89314	–	0.8	70	72	125	125	34	10	12	1.1	76	123	239 000	830 000	74 000	2950	1 200
–	–	–	89414-TV	4.18	K89414-TV	0.76	GS89414	WS89414	–	1.73	70	73	150	150	48	16	16	2	76	147	475 000	1 500 000	148 000	2650	1 000
81115-TV	–	–	–	0.393	K81115-TV	0.096	GS81115	WS81115	LS75100	0.136	75	77	100	100	19	7.5	5.75	1	78	97	107 000	350 000	35 500	3300	1 190
–	81215-TV	–	–	0.8	K81215-TV	0.195	GS81215	WS81215	–	0.293	75	77	110	110	27	11	8	1	79	106	172 000	500 000	48 000	3100	1 210
–	–	89315-TV	–	2.23	K89315-TV	0.375	GS89315	WS89315	–	0.97	75	77	135	135	36	11	12.5	1.5	81	132	285 000	1 010 000	92 000	2750	1 080
–	–	–	89415-M	5.96	K89415-M	1.78	GS89415	WS89415	–	2.09	75	78	160	160	51	17	17	2	82	156	500 000	1 580 000	150 000	2400	1 000
81116-TV	–	–	–	0.4	K81116-TV	0.095	GS81116	WS81116	LS80105	0.144	80	82	105	105	19	7.5	5.75	1	83	102	106 000	350 000	35 500	3100	1 170
–	81216-TV	–	–	0.9	K81216-TV	0.234	GS81216	WS81216	–	0.333	80	82	115	115	28	11	8.5	1	84	112	201 000	630 000	60 000	2900	990
–	–	89316-TV	–	2.37	K89316-TV	0.42	GS89316	WS89316	–	1.02	80	82	140	140	36	11	12.5	1.5	86	137	305 000	1 110 000	100 000	2600	990
–	–	–	89416-M	7.04	K89416-M	2.04	GS89416	WS89416	–	2.5	80	83	170	170	54	18	18	2.1	88	165	560 000	1 770 000	169 000	2260	950
81117-TV	–	–	–	0.42	K81117-TV	0.118	GS81117	WS81117	LS85110	0.151	85	87	110	110	19	7.5	5.75	1	87	108	112 000	385 000	39 000	2950	1 070
–	81217-TV	–	–	1.26	K81217-TV	0.28	GS81217	WS81217	–	0.49	85	88	125	125	31	12	9.5	1	90	119	217 000	660 000	64 000	2750	1 060
–	–	89317-M	–	3.39	K89317-M	0.93	GS89317	WS89317	–	1.23	85	88	150	150	39	12	13.5	1.5	93	146	325 000	1 140 000	104 000	2400	1 030
–	–	–	89417-M	8.65	K89417-M	2.71	GS89417	WS89417	–	2.97	85	88	180	180	58	19	19.5	2.1	93	175	620 000	1 980 000	188 000	2130	900
81118-TV	–	–	–	0.62	K81118-TV	0.15	GS81118	WS81118	LS90120	0.225	90	92	120	120	22	9	6.5	1	93	117	141 000	465 000	40 000	2750	1 070
–	81218-TV	–	–	1.77	K81218-TV	0.54	GS81218	WS81218	–	0.614	90	93	135	135	35	14	10.5	1.1	95	129	290 000	890 000	88 000	2550	910
–	–	89318-M	–	3.63	K89318-M	0.97	GS89318	WS89318	–	1.33	90	93	155	155	39	12	13.5	1.5	98	151	335 000	1 200 000	108 000	2310	980
–	–	–	89418-M	9.94	K89418-M	3.04	GS89418	WS89418	–	3.45	90	93	190	190	60	20	20	2.1	99	185	680 000	2 200 000	207 000	2010	850

Para obter mais dados, clique no botão de download no topo desta página para baixar o catálogo.
