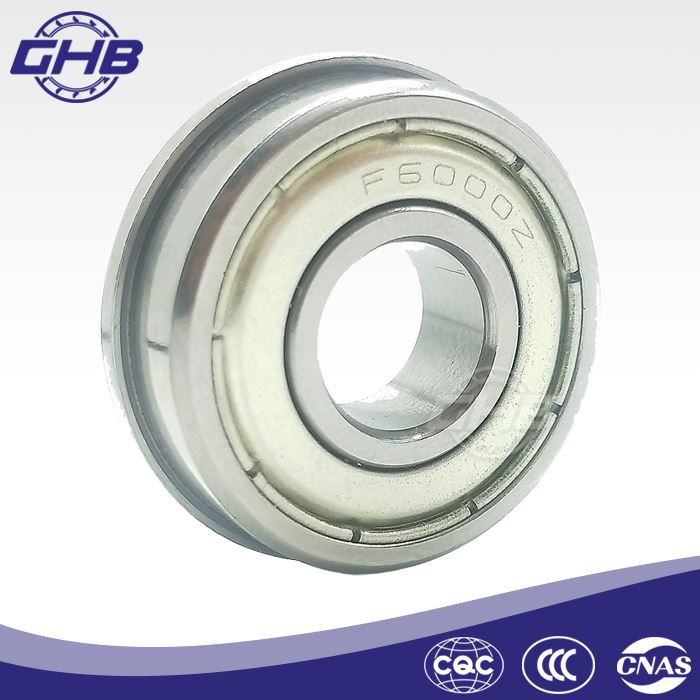

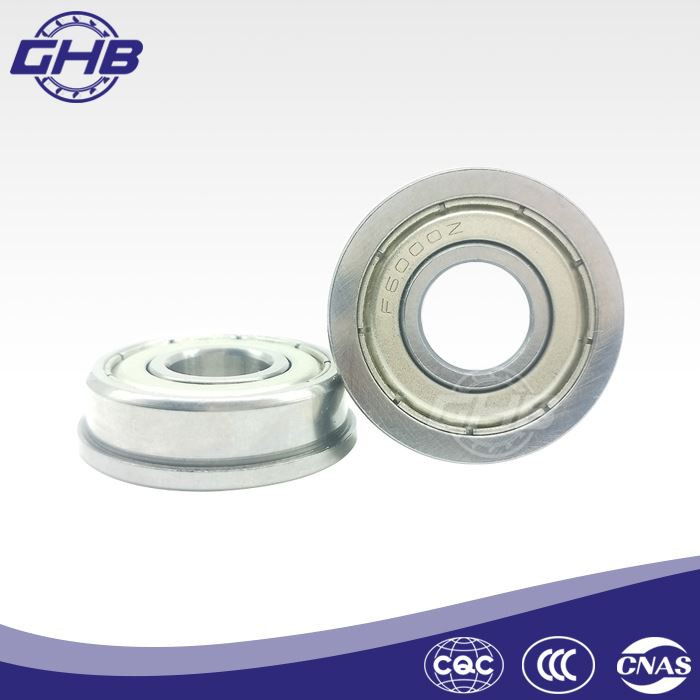

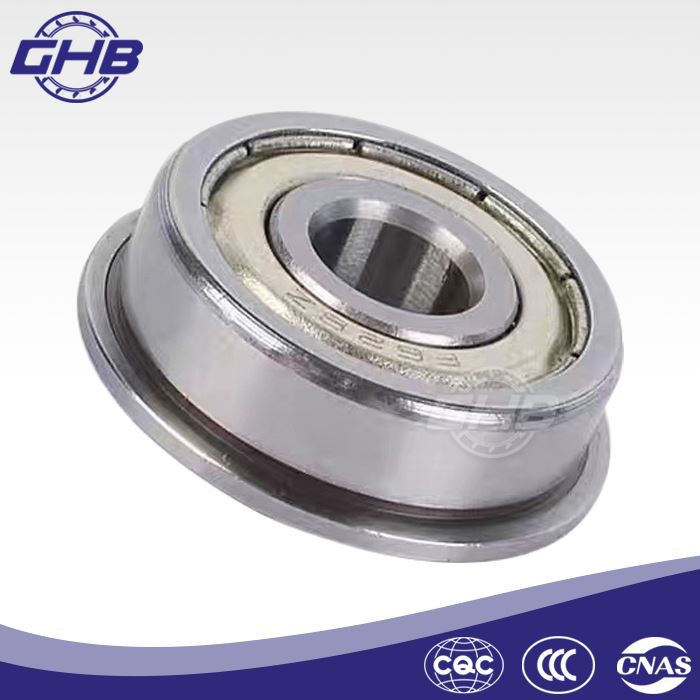

Миниатюрные фланцевые шарикоподшипники

Name: Миниатюрные фланцевые шарикоподшипники
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 169334970

Материал: GCr15, Углеродистая сталь
Точность: P0, P6, P5, P4, P2
Уровень шума и вибрации: ZV, Z1V1, Z2V2, Z3V3, Z4V4
Радиальный зазор: C0, C3, C2, C4
Упаковка: Упаковка тюбика, Одна коробка
Порт: Шанхай, Сиань, Циндао, Гуанчжоу
Возможность поставки: 100000 штук в месяц
Место происхождения: город Сиань, Китай
Сертификат: ISO9001:2015

Отправить запрос Теперь говорите

Скачать

Описание

●Знакомство

Наружное кольцоминиатюрные фланцевые шарикоподшипникифланцевый, и позиционирование подшипника больше не требует запора подшипника, поэтому осевое позиционирование подшипника проще и экономичнее. Фланец предотвращает осевое движение подшипника, поэтому подшипник может поддерживать хорошую надежность и стабильность в вибрационной среде. При проектировании механической конструкции мы выбираем этот тип подшипника, чтобы упростить конструкцию механической конструкции, а также удовлетворить случаи, когда на одном конце вала нет соединительной детали и ее необходимо зафиксировать. Как миниатюрные шарикоподшипники,миниатюрные фланцевые шарикоподшипникиимеют преимущества высокой точности, высокой скорости, низкой вибрации и низкого уровня шума, с широким спектром применения.

Фланцевые шарикоподшипники используются в офисном оборудовании, медицинском оборудовании, микродвигателях, испытательных приборах, бытовом оборудовании, роторах давления, двигателях жесткого диска, шаговых двигателях и других смежных областях.

●Серия подшипников

Типы подшипников включают серии F68, F69, F60, MF и FR.

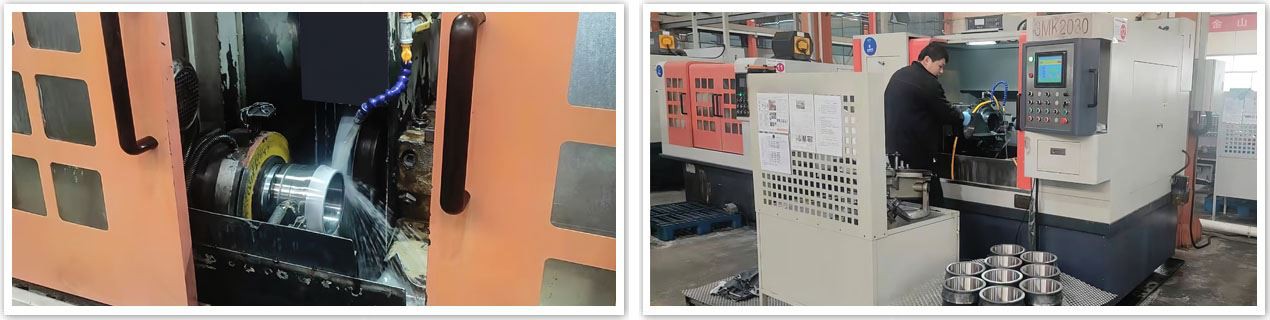

●Детали производства

◆ Процесс формования ковки

Он состоит из процессов опрокидывания, формирования, штамповки, развертки и формирования, а именно:

1. Расстройство: высота заготовки опускается, а диаметр увеличивается одновременно.

2. Формование: Заготовка деформируется перфоратором в одной или нескольких вогнутых полостях формы, и получается образовавшийся плохой материал, отвечающий технологическим требованиям. Различные процессы формования могут получить различные формы формовочных заготовок.

3. Штамповка: Выбивайте образовавшееся сердцевину материала, или срезайте поврежденные внутренние и внешние кольца башни, или пробивайте сквозное отверстие в центре плохого материала после опрокидывания.

4. Развертка: Уменьшите толщину стенки заготовки, увеличьте ее внутренний диаметр и наружный диаметр одновременно, а также измените форму поперечного сечения поковки.

5. Формование: Заготовка после развертки непосредственно заканчивается в полости вогнутой модели. Это полезно для дальнейшего повышения геометрической и размерной точности поковок и размерной согласованности одной и той же партии поковок.

miniature bearing manufacturers

◆ Контроль качества поверхности стали подшипника

1. Размер и форма: GB/T14981-1994 «Горячекатаная катанка размер, форма, вес и допустимое отклонение» и GB T905-1994 «Холоднотянутая круглая сталь, квадратная сталь, шестиугольная сталь размер, форма, вес и допустимое отклонение» и другие стандарты установили соответствующие правила по размеру, округлости и допустимому отклонению круглой стали.

2. Степень изгиба круглой стали. Степень изгиба указана в GB/T18254-2002 "Высокоуглеродистая хромоподшипниковая сталь".

3. Дефекты поверхности. Визуальный осмотр, без трещин, царапин, складок, ржавчины, заикания и т.д.

flanged radial bearing

●Обработка поверхности стального шара

После того, как поверхность стального шарика укреплена, она находится в состоянии сжимающего напряжения, которое связано с пластической деформацией металла в холодном состоянии. Когда металл пластически деформируется в холодном состоянии, характер искажается, удлиняется и ломается, и многие атомы перемещаются из первоначального плотного атомного расположения, в результате чего плотность металла уменьшается, а объем увеличивается, в то время как металл в подповерхностном слое не подвергается пластической деформации, и обладает хорошей эластичностью, что препятствует увеличению объема поверхности металла. Таким образом, металл в подповерхностном слое оказывает сжимающее напряжение на поверхность металла. Поверхностное укрепление стальных шариков часто использует метод механического столкновения. На горизонтальной металлической стенке цилиндра расположены равномерно распределенные подъемные стальные пластины ковша для подъема стальных шаров по окружности. В цилиндр добавляется небольшое количество дизельного топлива, и цилиндр вращается с низкой скоростью, чтобы поверхности стальных шариков сталкивались друг с другом. При усилении небольших стальных шариков (диаметр ≤ 10 мм) в цилиндр также устанавливается высокоскоростной вращающийся внутренний цилиндр для повышения способности к столкновению. Процесс упрочнения обычно устраивается после жесткого измельчения и перед тонким измельчением.

●Почему выбирают нас

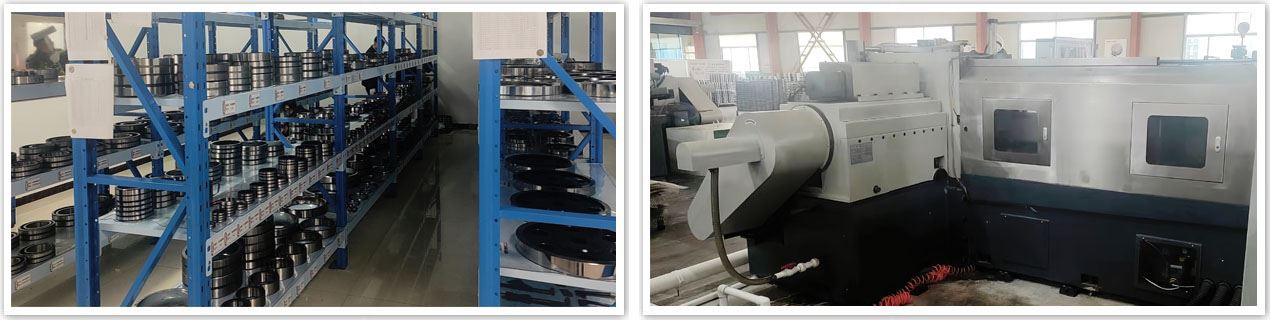

Наша компания обладает сильной технической мощью и оснащена передовым технологическим оборудованием. Существует более 60 основных устройств обработки подшипников и более 10 вспомогательных устройств. Наша компания идет в ногу с тенденциями развития подшипниковой отрасли, постоянно обновляет и добавляет передовое технологическое оборудование, предоставляет клиентам надежную и конкурентоспособную по цене подшипниковую продукцию, ориентированную на клиента, чтобы создать ценность для клиентов.

●О нас

Shaanxi Gainhui Heavy Industries Co., Ltd. является профессиональным производителем подшипников и дистрибьютором в Китае. Оснащенные профессиональным крупным заводом, мы можем поставлять конкурентоспособную подшипниковую продукцию и OEM-сервис для клиентов по всему миру. С высоким качеством, конкурентоспособной ценой и отличным послепродажным обслуживаниемминиатюрные фланцевые шарикоподшипники, добро пожаловать, чтобы связаться с нами вовремя.

Поскольку мы сосредоточены, мы профессиональны.

●Способы упаковки

Упаковка труб

Пакет «Одна коробка»

Пакет поддонов

●Способы доставки

Экспресс

По морю

По воздуху

●Технические параметры

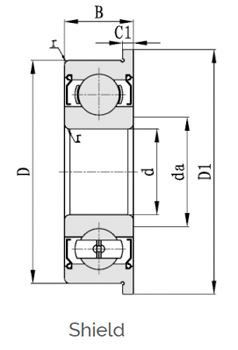

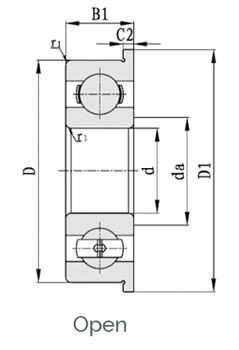

Обозначение подшипника	Размеры (мм)								Базовая динамическая грузоподъемность	Базовая статическая нагрузка	Предельная скорость для смазки пластичной смазкой	Предельная скорость смазывания маслом
	d	D	Д1		В1	B	С2	С1	Кр	Кор	нГ	нБ
			Открытый	ЗЗ	Открытый	ЗЗ	Открытый	ЗЗ	N	N	мин–1	мин–1
Ф682ЗЗ	2	5	6.1	6.1	1.5	2.3	0.5	0.6	169	50	85 000	100 000
MF52ZZ	2	5	6.2	6.2	2	2.5	0.6	0.6	169	50	85 000	100 000
Ф692ЗЗ	2	6	7.5	7.5	2.3	3	0.6	0.8	330	99	75 000	90 000
МФ62ЗЗ	2	6	7.2	7.2	2.5	2.5	0.6	-	330	99	75 000	90 000
МФ72ЗЗ	2	7	8.2	8.2	2.8	3	0.6	0.6	386	129	63 000	75 000
Ф602ЗЗ	2	7	8.5	8.5	2.8	3.5	0.7	0.9	386	129	60 000	71 000
Ф682XZZ	2.5	6	7.1	7.1	1.8	2.6	0.5	0.8	209	74	71 000	80 000
Ф692XZZ	2.5	7	8.5	8.5	2.5	3.5	0.7	0.9	386	129	63 000	75 000
МФ82Х	2.5	8	9.2	9.2	2.5	-	0.6	-	558	180	60 000	67 000
Ф602ХЗЗ	2.5	8	9.5	9.5	2.8	4	0.7	0.9	552	177	60 000	71 000
МФ63ЗЗ	3	6	7.2	7.2	2	2.5	0.6	0.6	209	74	71 000	80 000
Ф683ЗЗ	3	7	8.1	8.1	2	3	0.5	0.8	311	112	63 000	75 000
МФ83ЗЗ	3	8	9.2	9.2	2.5	3	0.6	-	395	141	60 000	67 000
Ф693ЗЗ	3	8	9.5	9.5	3	4	0.7	0.9	558	180	60 000	67 000
МФ93ЗЗ	3	9	10.2	10.6	2.5	4	0.6	0.8	571	189	56 000	67 000
Ф603ЗЗ	3	9	10.5	10.5	3	5	0.7	-	571	189	56 000	67 000
Ф623ЗЗ	3	10	11.5	11.5	4	4	1	1	631	219	50 000	60 000
МФ74ЗЗ	4	7	8.2	8.2	2	2.5	0.6	0.6	255	108	60 000	67 000
МФ84ЗЗ	4	8	9.2	9.2	2	3	0.6	0.6	395	141	56 000	67 000
Ф684ЗЗ	4	9	10.3	10.3	2.5	4	0.6	1	641	227	53 000	63 000
MF104ZZ	4	10	11.2	11.6	3	4	0.6	0.8	711	272	48 000	56 000
Ф694ЗЗ	4	11	12.5	12.5	4	4	1	1	957	350	48 000	56 000
Ф604ЗЗ	4	12	13.5	13.5	4	4	1	1	957	350	48 000	56 000
Ф624ЗЗ	4	13	15	15	5	5	1	1	1301	488	40 000	48 000
Ф634ЗЗ	4	16	18	18	5	5	1	1	1340	523	36 000	43 000
МФ85ЗЗ	5	8	9.2	9.2	2	2.5	0.6	0.6	218	90	53 000	63 000
МФ95ЗЗ	5	9	10.2	10.2	2.5	3	0.6	0.6	431	169	50 000	60 000
MF105ZZ	5	10	11.2	11.6	3	4	0.6	0.8	431	169	50 000	60 000
MF115ZZ	5	11	12.5	12.5	-	4	0.8	1	716	282	45 000	53 000
Ф685ЗЗ	5	11	12.5	12.5	3	5	0.8	1	716	282	45 000	53 000
Ф695ЗЗ	5	13	15	15	4	4	1	1	1077	432	43 000	50 000
Ф605ЗЗ	5	14	16	16	5	5	1	1	1329	507	40 000	50 000
Ф625ЗЗ	5	16	18	18	5	5	1	1	1729	675	36 000	43 000
Ф635ЗЗ	5	19	22	22	6	6	1.5	1.5	2336	896	32 000	40 000
MF106ZZ	6	10	11.2	11.2	2.5	3	0.6	0.6	496	218	45 000	53 000
MF126ZZ	6	12	13.2	13.6	3	4	0.6	0.8	716	295	43 000	50 000
Ф686ЗЗ	6	13	15	15	3.5	5	1	1.1	1082	442	40 000	50 000
Ф696ЗЗ	6	15	17	17	5	5	1.2	1.2	1340	523	40 000	45 000
Ф606ЗЗ	6	17	19	19	6	6	1.2	1.2	2263	846	38 000	45 000
Ф626ЗЗ	6	19	22	22	6	6	1.5	1.5	2336	896	32 000	40 000
МФ117З	7	11	12.2	12.2	2.5	3	0.6	0.6	455	202	43 000	50 000
MF137ZZ	7	13	14.2	14.6	3	4	0.6	0.8	541	276	40 000	48 000
Ф687ЗЗ	7	14	16	16	3.5	5	1	1.1	1173	513	40 000	50 000
Ф697ЗЗ	7	17	19	19	5	5	1.2	1.2	1605	719	36 000	43 000
Ф607ЗЗ	7	19	22	22	6	6	1.5	1.5	2336	896	36 000	43 000
Ф627ЗЗ	7	22	25	25	7	7	1.5	1.5	3287	1379	30 000	36 000
MF128ZZ	8	12	13.2	13.6	2.5	3.5	0.6	0.8	543	274	40 000	48 000
MF148ZZ	8	14	15.6	15.6	3.5	4	0.8	0.8	817	386	38 000	45 000
Ф688ЗЗ	8	16	18	18	4	5	1	1.1	1252	592	36 000	43 000
Ф698ЗЗ	8	19	22	22	6	6	1.5	1.5	2237	917	36 000	43 000

Для получения дополнительных данных, пожалуйста, нажмите кнопку загрузки в верхней части этой страницы, чтобы загрузить каталог.
