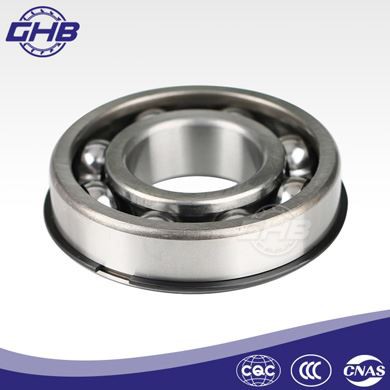

Einreihige Rillenkugellager mit Sprengring

Material: Chromstahl, Kohlenstoffstahl
Genauigkeit: ABEC1(P0), ABEC3(P6), ABEC5(P5), ABEC7(P4)
Geräuschpegel: Z, Z1, Z2, Z3, Z4
Vibration: V, V1, V2, V3, V4
Radialspiel: C0, C3, C2, C4
Kostenlose Muster und technische Zeichnung: Verfügbar
Käfigmaterial: Stahl, PA66
Paket: Rohrpaket, Einzelkarton
Zertifikat: ISO9001:2015

Anfrage senden Jetzt chatten

Download

Beschreibung

● Introduction

Einreihige Rillenkugellager mit Sprengringbesteht aus einem Innenring, einem Außenring, einer Stahlkugel, einem Käfig und einem Dichtring. Die Außenwand des Außenrings ist nach innen vertieft, um eine Stoppnut und einen offenen elastischen Stoppring zu bilden. Das Verhältnis der Tiefe der Haltenut zur Dicke des Außenrings beträgt {{0}},2 bis 0,3. Der Standardcode für Rillenkugellager mit Schnapprillen ist N, und der Code für Rillenkugellager mit Schnapprillen und Sprengringen ist NR. Darüber hinaus gibt es ZN, ZNR und andere Strukturen. Der Sprengring des Lagers kann die axiale Bewegung des Lagers verhindern, den Aufbau des Lagersitzes vereinfachen und die Größe des Lagers reduzieren, so daseinreihige Rillenkugellager mit Sprengringist wirtschaftlicher, bequemer und weit verbreitet.

Schnappringlager tragen hauptsächlich radiale Belastungen und werden im Allgemeinen in Teilen mit geringer axialer Belastung wie Automobilen und Traktoren verwendet.

● Bearing Series

Die Typen der Lager umfassen die Serien 6000NR, 6200NR, 6300NR, 6400NR, 61800NR, 61900NR und 16000NR.

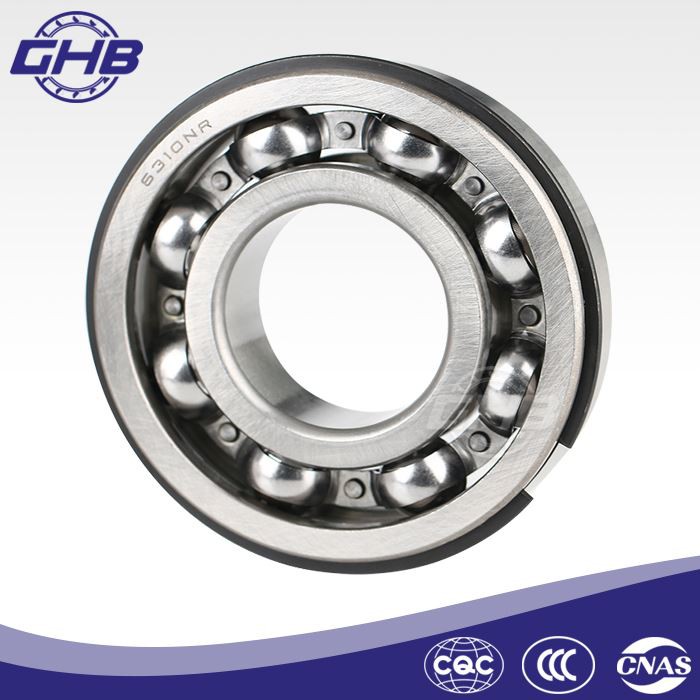

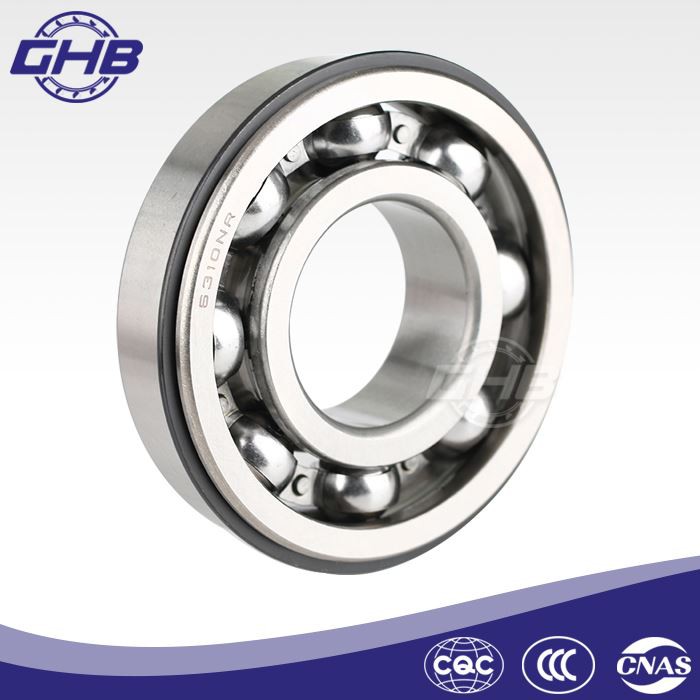

Offener Typ

Versiegelter Typ (2RS)

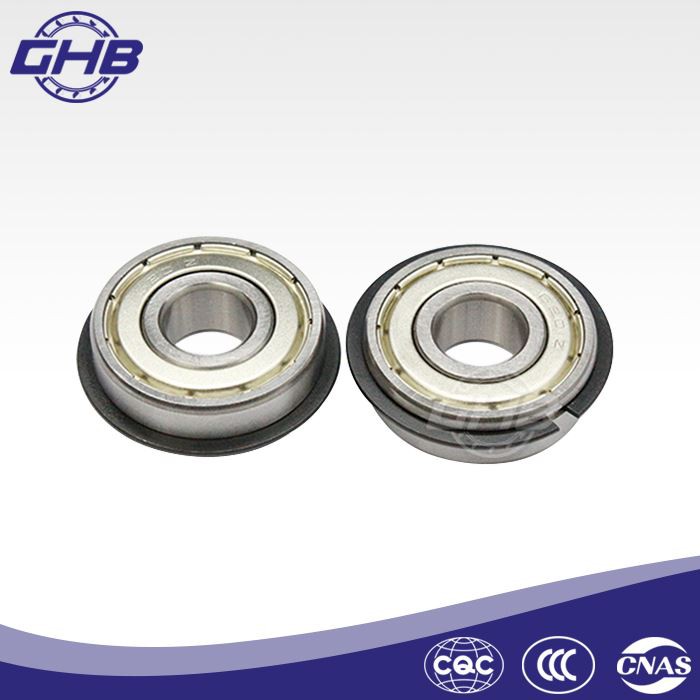

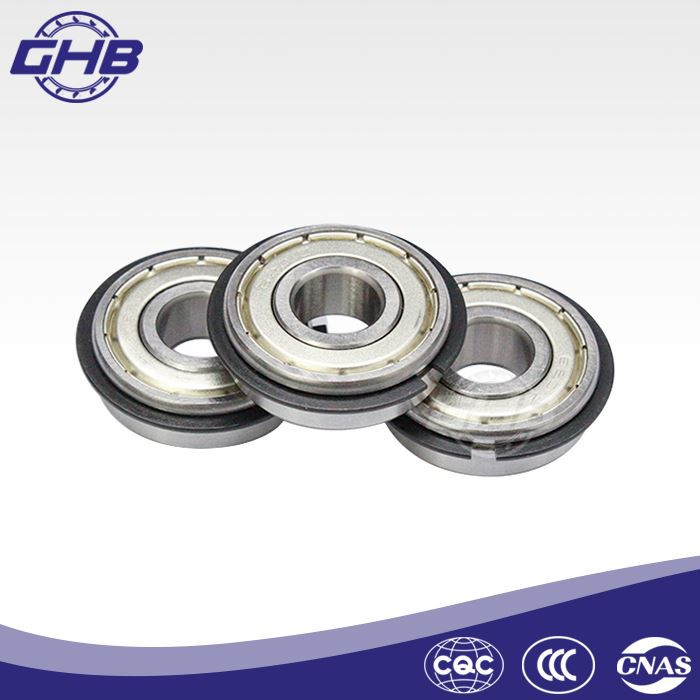

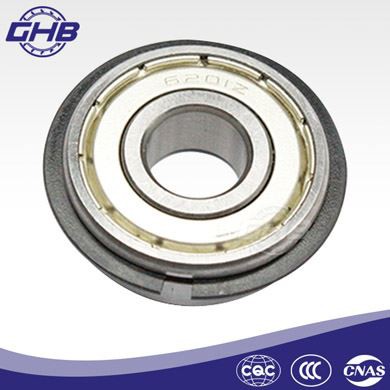

Geschirmter Typ (2Z)

● Produktionsdetails

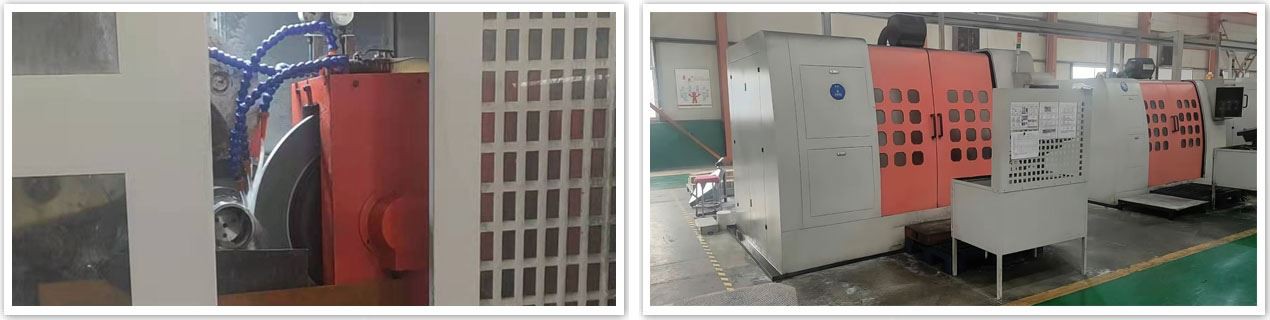

◆ Turning of deep groove ball bearing combined cage

The cage is composed of two halves and connected by rivets. There are two structures, with and without a stop. The processing process is: rough turning forming (inner diameter, outer diameter, end face, cutting) → flat end face, boring → turning stop (matching) → drilling rivet hole (matching pin drawing matching line) → drilling (expanding) pocket → finish turning the inner diameter, outer diameter, end face → remove the thorn → draw the matching line, remove the pin, clean → clean, oil, and package.

Verwenden Sie beim Bohren von Nietlöchern einen Lehrdorn, um den Durchmesser des Nietlochs zu messen, verwenden Sie einen Messschieber, um den Mittendurchmesser und die Schiefe des Nietlochs zu messen (oder visuell zu messen), und verwenden Sie eine Musterplatte, um den Durchmesser und die Tiefe zu messen das Senkloch. Wenn beim Bohren der Kugeltasche der passende Stift zu locker ist, können die beiden Halbkäfige leicht verschoben werden.

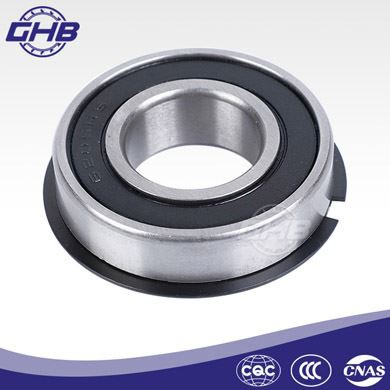

6204NR

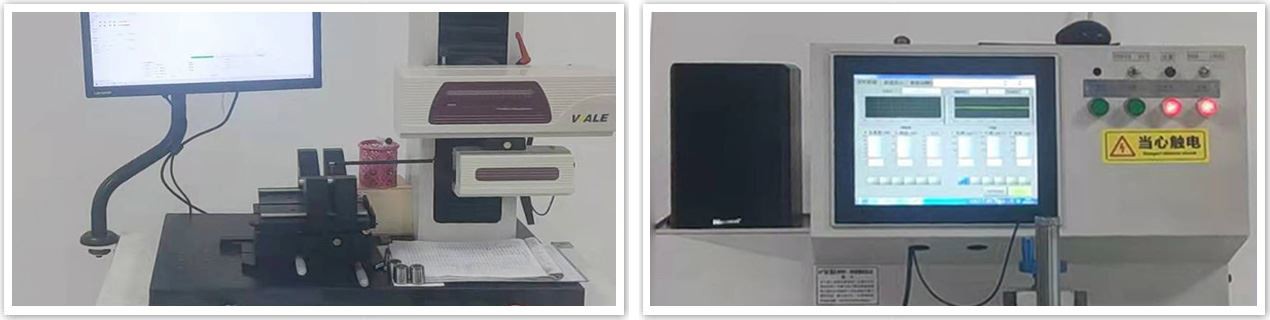

◆ Vickers hardness (HV) testing

Gemäß dem Standard für Lagerhärteprüfverfahren ist die Abschreck- und Anlasshärte von Ringen mit einer Stirnflächenbreite von weniger als 2 mm, Stahlkugeln mit einem Durchmesser von 1,64,76 mm und Rollen und Nadeln mit einem Durchmesser von 15 mm zu prüfen ein Vickers-Härteprüfgerät.

Das Vickers-Härteprüfverfahren besteht darin, einen Diamanteindringkörper mit regelmäßiger viereckiger Pyramide und einem relativen Winkel von 136 mit einer ausgewählten Prüfkraft (P) in die Oberfläche der Probe zu drücken. Entfernen Sie nach der angegebenen Zeit die Prüfkraft, messen Sie die beiden diagonalen Längen (dd) des Eindrucks mit einem Lesemikroskop (am Gerät installiert) und berechnen Sie den Mittelwert d (mm). Auf dieser Grundlage wird die Eindruckoberfläche F berechnet und der Wert des durchschnittlichen Drucks P/F wird erhalten, dies ist der Vickers-Härtewert (HV), die Einheit ist N/mm.

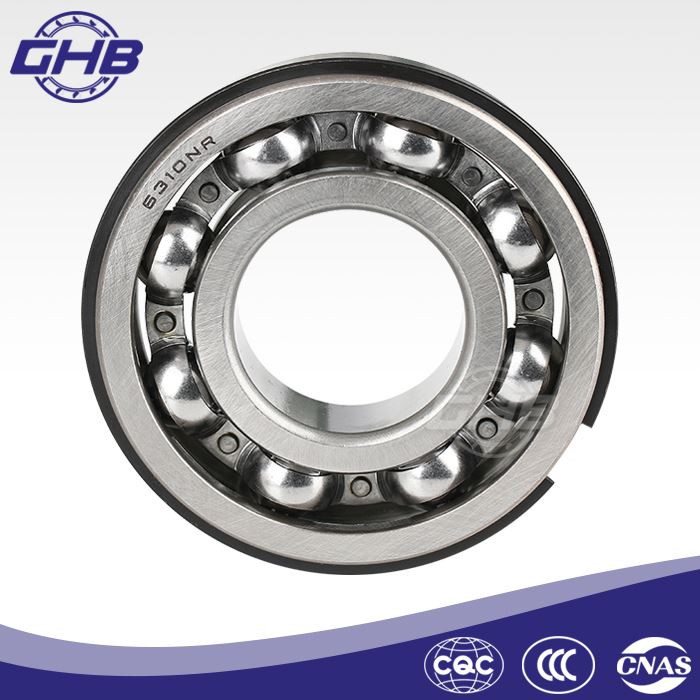

bearing for sale

● Häufige Fehler und Ursachen von Lagern

Zu den Ausfallformen von Wälzlagern gehören Schwierigkeiten bei der Lagerrotation und Hitze. anormale Geräusche im Lagerbetrieb. Schwingungen der Lager. Abblättern und Reißen der inneren Sitzspulen. Abschälen und Reißen der Außenringe. Einkerbung von Lagerlaufbahnen und Wälzkörpern. Zu den Gründen für das Versagen zählen fahrlässige Inspektion vor der Montage, unsachgemäße Montage, wie z. B. unsachgemäße Koordination, unsachgemäße Montagemethode, unsachgemäße Temperaturkontrolle während der Montage, unsachgemäße Ausrichtung der Kupplung und schlechte Schmierung, unwuchtiger Rotor, vorzeitige Inspektion und Austausch.

● Advantages

Unser Unternehmen verfügt über eine angemessene Talentstruktur mit mehr als 110 Mitarbeitern, darunter 19 technische Entwickler mit einem Bachelor-Abschluss oder höher. Beim Personalmanagement mobilisieren wir den Enthusiasmus der Mitarbeiter voll, steigern deren Erfolgserlebnisse und Ehre, erbringen den Kunden professionelle und effiziente Dienstleistungen mit fachlichem Können und positiver Begeisterung. Daher können wir im harten Marktwettbewerb immer wettbewerbsfähig bleiben und eine schnelle und stabile Entwicklung erreichen.

● Über uns

Shaanxi Gainhui Heavy Industries Co., Ltd. ist ein professioneller Lagerhersteller und -vertreiber in China. Ausgestattet mit einer professionellen großen Fabrik können wir wettbewerbsfähige Lagerprodukte und OEM-Service an Kunden weltweit liefern. Mit hoher Qualität, konkurrenzfähigem Preis und hervorragendem- After-Sale-Service voneinreihige Rillenkugellager mit Sprengring, kontaktieren Sie uns bitte rechtzeitig.

Weil wir fokussiert sind, sind wir professionell.

● Verpackungsmethoden

Röhrenpaket

Einzelbox-Paket

Palettenpaket

● Liefermethoden

Per Express

Auf dem Seeweg

Mit dem Flugzeug

● Technical Parameters

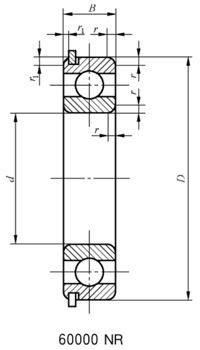

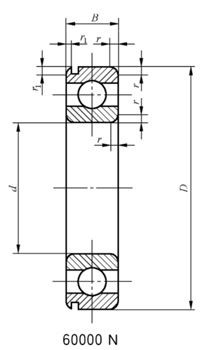

Lagerbezeichnung		Abmessungen (mm)					Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Dauerbelastungsgrenze	Geschwindigkeit begrenzen	Referenzgeschwindigkeit	Masse
		d	D	B	r	r1	Kr	Kor	Kur	nG	nB	m
					Mindest.	Mindest.	N	N	N	min–1	min–1	≈kg
6002N	6002NR	15	32	9	0.3	0.3	5600	2 850	134	30 000	22 000	0.031
6003N	6003NR	17	35	10	0.3	0.3	6 000	3 250	157	28 000	21 000	0.038
6004N	6004NR	20	42	12	0.6	0.5	9 300	5 000	285	20 000	18 900	0.069
6005N	6005NR	25	47	12	0.6	0.5	10 000	5 850	305	36 000	15 800	0.081
6006N	6006NR	30	55	13	1	0.5	12 700	8 000	390	32 000	13 600	0.122
6007N	6007NR	35	62	14	1	0.5	16 000	10 200	550	28 000	12 100	0.157
6008N	6008NR	40	68	15	1	0.5	16 600	11 600	580	26 000	11 100	0.194
6009N	6009NR	45	75	16	1	0.5	20 000	14 300	730	22 000	10 200	0.247
6010N	6010NR	50	80	16	1	0.5	20 800	15 600	770	20 000	9 300	0.272
6011N	6011NR	55	90	18	1.1	0.5	28 500	21 200	1 120	18 000	8 700	0.397
6012N	6012NR	60	95	18	1.1	0.5	29 000	23 200	1 190	17 000	8 000	0.419
6013N	6013NR	65	100	18	1.1	0.5	30 500	25 000	1 270	15 000	7 500	0.448
6014N	6014NR	70	110	20	1.1	0.5	38 000	31 000	1 850	14 000	7 200	0.622
6015N	6015NR	75	115	20	1.1	0.5	39 000	33 500	1 960	13 000	6 700	0.654
6016N	6016NR	80	125	22	1.1	0.5	47 500	40 000	2 340	12 000	6 500	0.845
6017N	6017NR	85	130	22	1.1	0.5	49 000	43 000	2 430	11 000	6 100	0.917
6018N	6018NR	90	140	24	1.5	0.5	58 500	50 000	2 650	11 000	6 000	1.21
6019N	6019NR	95	145	24	1.5	0.5	60 000	54 000	2 800	10 000	5 800	1.27
6020N	6020NR	100	150	24	1.5	0.5	60 000	54 000	2 700	9500	5 400	1.32
6021N	6021NR	105	160	26	2	0.5	71 000	64 000	3 100	9000	5 300	1.67
6022N	6022NR	110	170	28	2	0.5	80 000	71 000	3 450	8500	5 200	2.06
6024N	6024NR	120	180	28	2	0.5	83 000	78 000	3550	8000	4 750	2.18
6026N	6026NR	130	200	33	2	0.5	106 000	100 000	4850	7000	4 650	3.42
6028N	6028NR	140	210	33	2	0.5	108 000	108 000	4950	6700	4 350	3.57
6030N	6030NR	150	225	35	2.1	0.5	122 000	125 000	5400	6300	3 850	4.32
61804N	61804NR	20	32	7	0.3	0.3	3 900	2 320	117	24 000	16 600	0.018
61805N	61805NR	25	37	7	0.3	0.3	4 150	2 600	132	20 000	13 500	0.023
61806N	61806NR	30	42	7	0.3	0.3	4 300	2 900	249	18 000	11 300	0.027
61807N	61807NR	35	47	7	0.3	0.3	4 450	3 200	285	16 000	9600	0.03
61808N	61808NR	40	52	7	0.3	0.3	4 600	3 500	320	14 000	8400	0.032
61809N	61809NR	45	58	7	0.3	0.3	6 400	5 600	285	14 000	9000	0.039
61810N	61810NR	50	65	7	0.3	0.3	6 800	6 300	265	13 000	8 000	0.052
61811N	61811NR	55	72	9	0.3	0.3	9 000	8 500	375	11 000	8 000	0.084
61812N	61812NR	60	78	10	0.3	0.3	11 800	11 000	485	9500	8 000	0.105
61813N	61813NR	65	85	10	0.6	0.5	12 200	12 000	520	9000	7 000	0.13
61814N	61814NR	70	90	10	0.6	0.5	12 500	12 500	540	8500	6 700	0.14
61815N	61815NR	75	95	10	0.6	0.5	12 900	13 400	690	8000	6 000	0.15
61816N	61816NR	80	100	10	0.6	0.5	12 900	13 700	600	7500	5 600	0.155
61817N	61817NR	85	110	13	1	0.5	19 300	20 000	960	6700	6 000	0.27
61818N	61818NR	90	115	13	1	0.5	19 600	20 400	990	6300	5 600	0.28
61819N	61819NR	95	120	13	1	0.5	20 000	21 200	1 100	6300	5 300	0.295
61820N	61820NR	100	125	13	1	0.5	20 000	22 000	1 010	6000	5 000	0.31
61821N	61821NR	105	130	13	1	0.5	20 800	23 600	1 060	5600	4 800	0.33
61822N	61822NR	110	140	16	1	0.5	28 000	30 500	1 320	5000	5 000	0.5
61824N	61824NR	120	150	16	1	0.5	29 000	32 500	1370	4800	4 500	0.55
61826N	61826NR	130	165	18	1.1	0.5	38 000	43 000	1690	8500	4 500	0.803
61828N	61828NR	140	175	18	1.1	0.5	39 000	46 500	1750	4000	4 000	0.86
61830N	61830NR	150	190	20	1.1	0.5	51 000	60 000	2420	7500	4 000	1.16
61832N	61832NR	160	200	20	1.1	0.5	52 000	62 000	2430	7000	3 800	1.26
61900N	61900NR	10	22	6	0.3	0.3	2200	840	42.5	40 000	27 000	0.01

Für weitere Daten klicken Sie bitte auf die Download-Schaltfläche oben auf dieser Seite, um den Katalog herunterzuladen.
