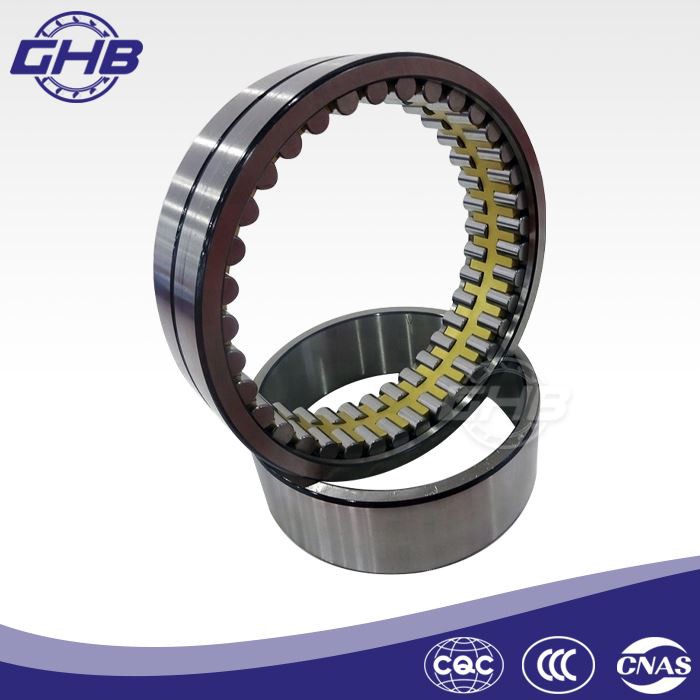

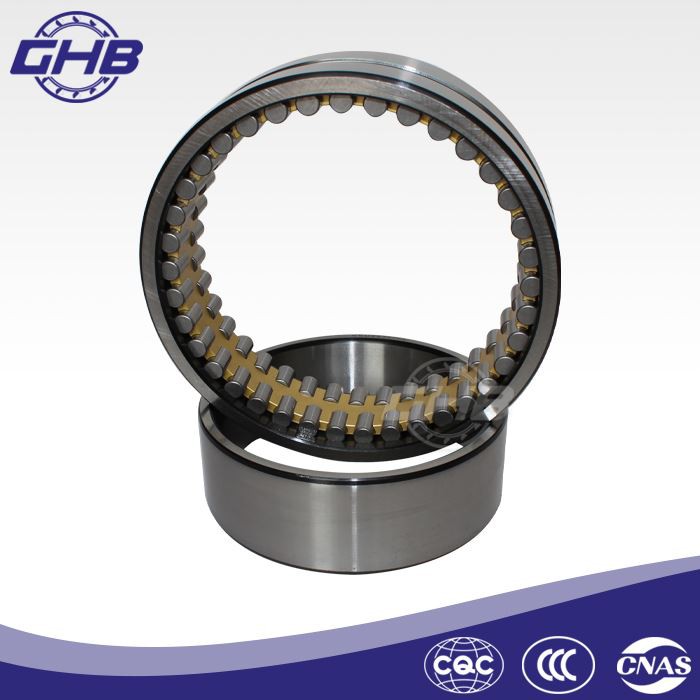

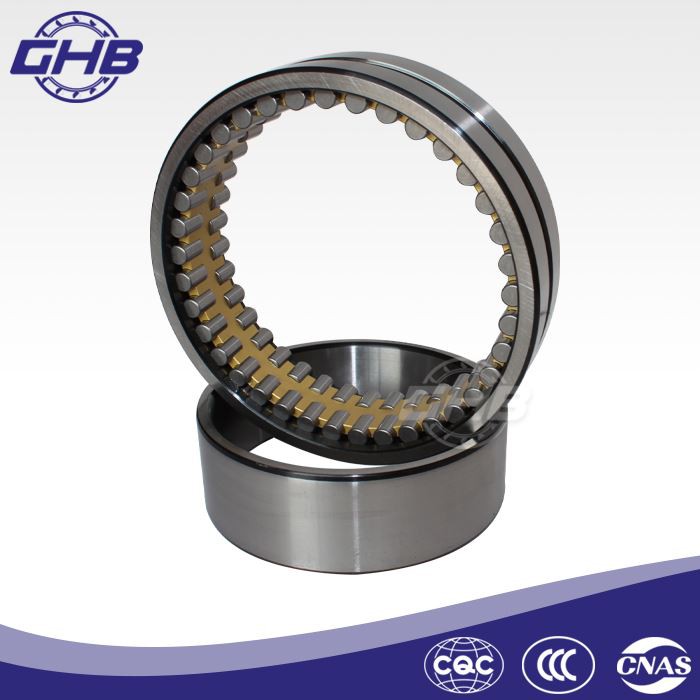

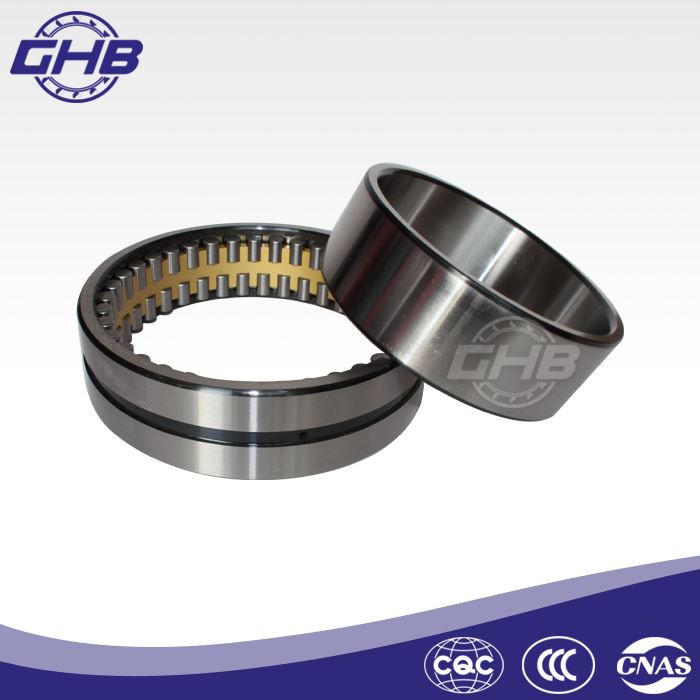

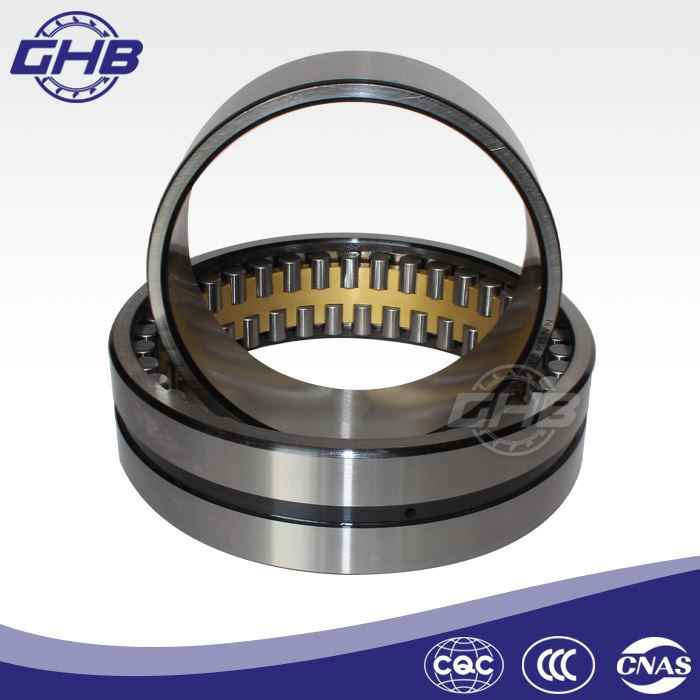

Rodamientos de rodillos cilíndricos de doble hilera

Material: acero cromado (GCr15)
Precisión: P0, P6, P5, P4, P2
Número de fila: fila doble
Lubricado: Aceite, Grasa
Capacidad de suministro: 100000 piezas por mes
Place of origin: Xi'an city, China
Tiempo de entrega: alrededor de 3 a 15 días
Estándar de dimensiones límite: GB/T 285-2013
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

Rodamientos de rodillos cilíndricos de dos hileraspuede soportar cargas radiales más grandes y permitir velocidades de rotación más altas. Las dos filas de rodillos en el rodamiento están dispuestas en forma cruzada, y la frecuencia de fluctuación se puede duplicar en comparación con los rodamientos de rodillos cilíndricos de una sola fila durante la rotación, y la amplitud se reduce en un 70 por ciento. El rodamiento se divide en un orificio interior cilíndrico y un orificio interior cónico. El cojinete del orificio interior cónico tiene un código trasero más K, que puede ajustar ligeramente la holgura, simplificar la estructura del dispositivo de posicionamiento y facilitar la instalación y el desmontaje. Cuando se monta un rodamiento con un agujero cónico, se puede lograr una cierta precarga o juego radial interno. A excepción de los rodamientos de tipo NNUP, los rodamientos permiten un cierto límite de desplazamiento axial entre el eje y el asiento del rodamiento dentro del rodamiento.Rodamientos de rodillos cilíndricos de dos hilerastiene las ventajas de estructura compacta, sección pequeña, alta rigidez, gran capacidad de carga y pequeña deformación después de la carga. Está especialmente indicado para el apoyo de husillos de máquinas herramienta.

Los rodamientos se utilizan principalmente en máquinas herramienta, cajas de laminación, tambores de plástico, rectificadoras, maquinaria y equipos de precisión y grandes cajas de engranajes.

● Serie de rodamientos

Los tipos de rodamientos de rodillos cilíndricos incluyen la serie NN, la serie NNU, la serie NN..-K y la serie NNU..-K.

● Detalles de producción

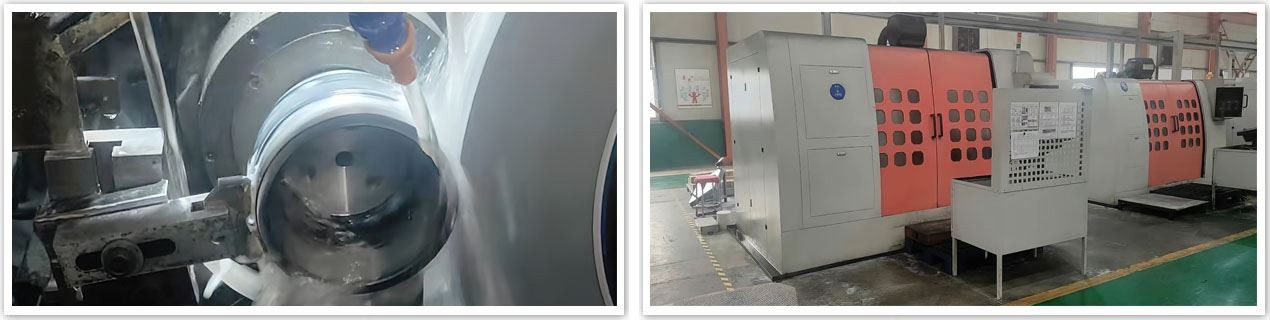

◆ Turning of cylindrical roller bearing hole-pulling cages

The hole-pulling cages are all integral, and are double-symmetrical square or rectangular pockets, with straight cylindrical, curved claw, and embossed shapes. The general process is: turning end face, initial turning inner and outer diameter and chamfering → boring, turning end face and chamfering → turning outer diameter → turning inner circular groove → drilling, reaming → pulling pocket square hole → fine Turning outer diameter → finishing both ends, printing → finishing inner diameter → chamfering → milling oil hole → deburring.

China bearing

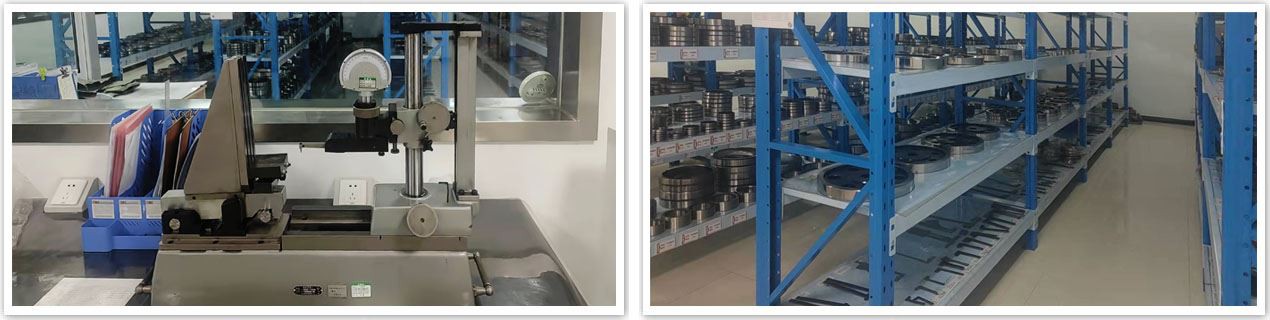

◆ Brinell hardness (HB) testing

The Brinell hardness test method is also an indentation test method, which uses a steel ball (diameter D) indenter, which is pressed into the surface of the sample after loading. The load (P) on the unit indentation surface area is the Brinell hardness value (HB), and the unit is N/mm².

La dureza Brinell se utiliza para expresar la dureza de los materiales ferrosos y no ferrosos más blandos-, como la dureza de los materiales de acero para rodamientos después del recocido, la dureza de los materiales de las jaulas de aleaciones de cobre y aluminio. Consulte la tabla para ver los métodos de prueba de dureza Brinell de diferentes materiales. Al realizar la prueba, seleccione una bola de acero con un diámetro conocido D de acuerdo con la tabla, y el valor de dureza Brinell se puede calcular siempre que se mida el diámetro D de la abolladura. Generalmente, no hay necesidad de calcular, puede consultar directamente la tabla.

nu2324

● Lubricación de rodamientos

Los lubricantes se dividen en tres categorías según sus diferentes formas: aceites lubricantes, grasas y lubricantes sólidos. El aceite lubricante es un aceite mineral especial, aceite vegetal. Los principales indicadores del aceite lubricante sintético son el índice de viscosidad, el punto de congelación, el punto de inflamación del índice de acidez, las impurezas de residuos de carbón, etc. La grasa se fabrica mezclando aceite lubricante, espesante y (o ningún) aditivo a alta temperatura. Se puede dividir en grasa a base de calcio-, grasa a base de sodio-, grasa a base de calcio-sodio-, grasa a base de litio-, grasa a base de aluminio{{ Grasa a base de 5}} y grasa de disulfuro de molibdeno, etc. Sus indicadores de calidad incluyen penetración, punto de goteo, estabilidad mecánica, estabilidad a la oxidación, resistencia a la corrosión, etc. Para conocer las propiedades de los lubricantes comunes para rodamientos, consulte la información correspondiente.

● Ventajas

Shaanxi Gainhui Heavy Industries Co., Ltd. se estableció en 2009, cubriendo un área de 16,000 metros cuadrados y un área de planta de 8,800 metros cuadrados, incluidos talleres de producción, talleres de ensamblaje, empaque talleres, centros de prueba, almacenes de productos terminados, almacenes de materias primas, espacios de oficinas, etc. La empresa se especializa en la producción y procesamiento de varios tipos de rodamientos de precisión durante muchos años, produciendo rodamientos con varios niveles de precisión de P0, P6, P5, P4 y P2.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-deRodamientos de rodillos cilíndricos de dos hileras, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

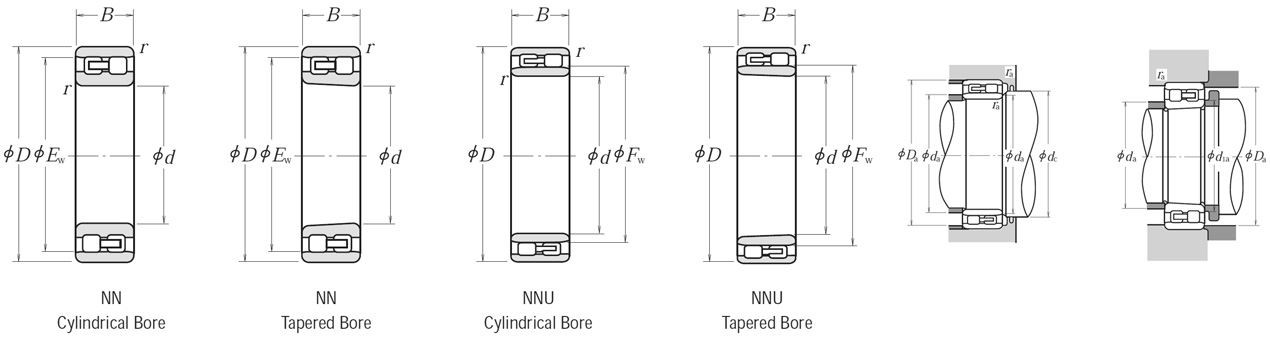

● Parámetros técnicos

double row full complement cylindrical

Designación de rodamiento		Dimensiones (mm)													Capacidad de carga dinámica básica	Capacidad de carga estática básica	Velocidades limitantes		Masa
Diámetro interior cilíndrico	Agujero cónico	d	D	B	r	FW	Ew	da	da	d1a	corriente continua	da	da	real academia de bellas artes	cr	C0r	Grasa	Petróleo	≈kg
Diámetro interior cilíndrico	Agujero cónico				mín.			mín.	máx.	mín.	mín.	máx.	mín.	máx.	N	N	min–1	min–1
NN 3005	NN 3005K	25	47	16	0.6	—	41.3	29	—	29	—	43	42 0.6	0.6	25 800	30 000	14 000	17 000	0.127
NN 3006	NN 3006K	30	55	19	1	—	48.5	35	—	36	—	50	50 1	1	31 000	37 000	12 000	14 000	0.198
NN 3007	NN 3007K	35	62	20	1	—	55	40	—	41	—	57	56 1	1	39 500	50 000	10 000	12 000	0.258
NN 3008	NN 3008K	40	68	21	1	—	61	45	—	46	—	63	62 1	1	43 500	55 500	9 000	11 000	0.309
NN 3009	NN 3009 K	45	75	23	1	—	67.5	50	—	51	—	70	69 1	1	52 000	68 500	8 500	10 000	0.407
NN 3010	NN 3010 K	50	80	23	1	—	72.5	55	—	56	—	75	74 1	1	53 000	72 500	7 500	9 000	0.436
NN 3011	NN 3011 K	55	90	26	1.1	—	81	61.5	—	62	—	83.5	83 1	1	69 500	96 500	6 700	8 000	0.647
NN 3012	NN 3012 K	60	95	26	1.1	—	86.1	66.5	—	67	—	88.5	88 1	1	73 500	106 000	6 300	7 500	0.693
NN 3013	NN 3013 K	65	100	26	1.1	—	91	71.5	—	72	—	93.5	93 1	1	77 000	116 000	6 000	7 100	0.741
NN 3014	NN 3014 K	70	110	30	1.1	—	100	76.5	—	77	—	103.5	102	1	97 500	148 000	5 600	6 700	1.06
NN 3015	NN 3015K	75	115	30	1.1	—	105	81.5	—	82	—	108.5	107	1	96 500	149 000	5 300	6 300	1.11
NN 3016	NN 3016K	80	125	34	1.1	—	113	86.5	—	87	—	118.5	115	1	119 000	186 000	4 800	6 000	1.54
NN 3017	NN 3017 K	85	130	34	1.1	—	118	91.5	—	92	—	123.5	120	1	125 000	201 000	4 500	5 600	1.63
NN 3018	NN 3018K	90	140	37	1.5	—	127	98	—	99	—	132	129	1.5	143 000	228 000	4 300	5 000	2.09
NN 3019	NN 3019 K	95	145	37	1.5	—	132	103	—	104	—	137	134	1.5	150 000	246 000	4 000	5 000	2.19
NNU 4920	NNU 4920K	100	140	40	1.1	112	—	106.5	111	108	115	133.5	—	1	155 000	295 000	4 000	5 000	1.9
NN 3020	NN 3020K	100	150	37	1.5	—	137	108	—	109	—	142	139	1.5	157 000	265 000	4 000	4 800	2.28
NNU 4921	NNU 4921K	105	145	40	1.1	117	—	111.5	116	113	120	138.5	—	1	161 000	315 000	3 800	4 800	1.99
NN 3021	NN 3021K	105	160	41	2	—	146	114	—	115	—	151	148	2	198 000	320 000	3 800	4 500	2.88
NNU 4922	NNU 4922K	110	150	40	1.1	122	—	116.5	121	118	125	143.5	—	1	167 000	335 000	3 600	4 500	2.07
NN 3022	NN 3022K	110	170	45	2	—	155	119	—	121	—	161	157	2	229 000	375 000	3 400	4 300	3.71
NNU 4924	NNU 4924K	120	165	45	1.1	133.5	—	126.5	133	128	137	158.5	—	1	183 000	360 000	3 200	4 000	2.85
NN 3024	NN 3024K	120	180	46	2	—	165	129	—	131	—	171	167	2	239 000	405 000	3 200	3 800	4.04
NNU 4926	NNU 4926K	130	180	50	1.5	144	—	138	143	140	148	172	—	1.5	274 000	545 000	3 000	3 800	3.85
NN 3026	NN 3026K	130	200	52	2	—	182	139	—	141	—	191	185	2	284 000	475 000	3 000	3 600	5.88
NNU 4928	NNU 4928K	140	190	50	1.5	154	—	148	153	150	158	182	—	1.5	283 000	585 000	2 800	3 600	4.08
NN 3028	NN 3028K	140	210	53	2	—	192	149	—	151	—	201	195	2	298 000	515 000	2 800	3 400	6.34
NNU 4930	NNU 4930K	150	210	60	2	167	—	159	166	162	171	201	—	2	350 000	715 000	2 600	3 200	6.39
NN 3030	NN 3030K	150	225	56	2.1	—	206	161	—	162	—	214	209	2	335 000	585 000	2 600	3 000	7.77
NNU 4932	NNU 4932K	160	220	60	2	177	—	169	176	172	182	211	—	2	365 000	760 000	2 400	3 000	6.76
NN 3032	NN 3032 K	160	240	60	2.1	—	219	171	—	172	—	229	222	2	375 000	660 000	2 400	2 800	9.41
NNU 4934	NNU 4934K	170	230	60	2	187	—	179	186	182	192	221	—	2	375 000	805 000	2 400	2 800	7.12
NN 3034	NN 3034K	170	260	67	2.1	—	236	181	—	183	—	249	239	2	450 000	805 000	2 200	2 600	12.8
NNU 4936	NNU 4936K	180	250	69	2	200	—	189	199	193	205	241	—	2	480 000	1 020 000	2 200	2 600	10.4
NN 3036	NN 3036K	180	280	74	2.1	—	255	191	—	193	—	269	258	2	565 000	995 000	2 000	2 400	16.8
NNU 4938	NNU 4938K	190	260	69	2	211.5	—	199	211	203	217	251	—	2	485 000	1 060 000	2 000	2 600	10.9
NN 3038	NN 3038K	190	290	75	2.1	—	265	201	—	203	—	279	268	2	595 000	1 080 000	2 000	2 400	17.8
NNU 4940	NNU 4940K	200	280	80	2.1	223	—	211	222	214	228	269	—	2	570 000	1 220 000	1 900	2 400	15.3
NN 3040	NN 3040K	200	310	82	2.1	—	282	211	—	214	—	299	285	2	655 000	1 170 000	1 800	2 200	22.7
NNU 4944	NNU 4944K	220	300	80	2.1	243	—	231	242	234	248	289	—	2	600 000	1 330 000	1 700	2 200	16.6
NN 3044	NN 3044K	220	340	90	3	—	310	233	—	236	—	327	313	2.5	815 000	1 480 000	1 700	2 000	29.6
NNU 4948	NNU 4948K	240	320	80	2.1	263	—	251	262	254	269	309	—	2	625 000	1 450 000	1 600	2 000	18
NN 3048	NN 3048K	240	360	92	3	—	330	253	—	256	—	347	334	2.5	855 000	1 600 000	1 500	1 800	32.7
NNU 4952	NNU 4952K	260	360	100	2.1	289	—	271	288	275	295	349	—	2	935 000	2 100 000	1 400	1 800	31.1
NN 3052	NN 3052K	260	400	104	4	—	364	276	—	278	—	384	368	3	1 030 000	1 920 000	1 400	1 700	47.7
NNU 4956	NNU 4956K	280	380	100	2.1	309	—	291	308	295	315	369	—	2	960 000	2 230 000	1 300	1 700	33
NN 3056	NN 3056K	280	420	106	4	—	384	296	—	298	—	404	388	3	1 080 000	2 080 000	1 300	1 500	51.1
NNU 4960	NNU 4960K	300	420	118	3	336	—	313	335	318	343	407	—	2.5	1 230 000	2 870 000	1 200	1 500	51.9
NN 3060	NN 3060K	300	460	118	4	—	418	316	—	319	—	444	422	3	1 290 000	2 460 000	1 200	1 400	70.7
NNU 4964	NNU 4964K	320	440	118	3	356	—	333	355	338	363	427	—	2.5	1 260 000	3 050 000	1 100	1 400	54.9

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
