Rodamientos rígidos de bolas de una hilera

Material: acero cromado GCr15, acero al carbono
Precisión: ABEC1(P0), ABEC3(P6), ABEC5(P5), ABEC7(P4)
Nivel de ruido y vibración: ZV, Z1V1, Z2V2, Z3V3, Z4V4
Juego radial: C0, C3, C2, C4
Rango de temperatura de trabajo: -30 grados 120 grados, -30 grados 110 grados (2RS)
Paquete: paquete de tubo, caja individual
Muestras gratuitas y dibujo técnico: disponible
Estándar de dimensiones límite: GB/T 276-2013
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descripción

● Introducción

Rodamientos rígidos de bolas de una hileraes el rodamiento más común, y su código de tipo de rodamiento es 6 con una estructura simple. Su rodamiento abierto está compuesto por un aro interior, un aro exterior, un juego de jaulas y un juego de bolas de acero. Hay muchos cambios en su rango de tamaño y forma, por lo que es fácil lograr una alta precisión y facilitar la producción en serie. El costo de los rodamientos es bajo, es conveniente de usar y mantener, y es ampliamente utilizado. El rodamiento tiene un pequeño coeficiente de fricción y una alta velocidad límite, y soporta principalmente cargas radiales. Al mismo tiempo, el rodamiento también puede soportar algunas cargas axiales. A altas velocidades, se puede utilizar para soportar cargas axiales puras. Además de los rodamientos abiertos, hay rodamientos con cubierta antipolvo, que incluyen el tipo Z y el tipo 2Z, rodamientos con anillos de sello, que incluyen el tipo RS, el tipo 2RS, el tipo RZ y el tipo 2RZ. Los rodamientos con sellos y los rodamientos con guardapolvo tienen básicamente el mismo propósito. La diferencia entre ellos es que el rodamiento con anillo de sellado sella mejor, pero aumenta la fricción. Las dimensiones externas de laRodamientos rígidos de bolas de una hileraacuerdo con DIN 625-1, las tolerancias dimensionales y la precisión de rotación de acuerdo con el estándar DIN 620.

Los rodamientos rígidos de bolas se pueden utilizar en instrumentos de precisión, motores, automóviles, motocicletas, cajas de cambios, cajas de cambios de máquinas herramienta, electrodomésticos, herramientas y equipos mecánicos. Los cojinetes con cubierta antipolvo se utilizan principalmente en ambos extremos de los rotores de generadores, motores, automóviles, tractores, acondicionadores de aire, ventiladores, etc. pequeños y medianos.

● Serie de rodamientos

Los tipos de rodamientos de ranura profunda incluyen la serie 6000, la serie 6200, la serie 6300, la serie 6400, la serie 61800, la serie 61900, la serie 62200, la serie 62300 y la serie 16000.

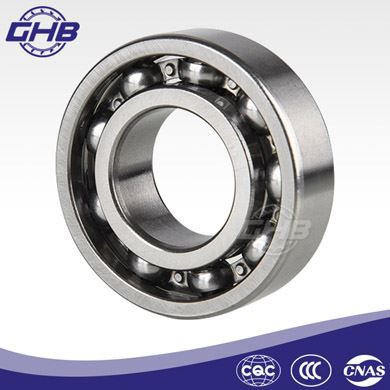

De tipo abierto

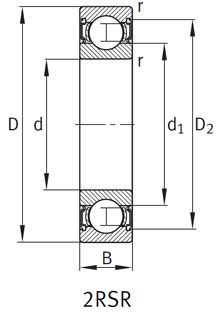

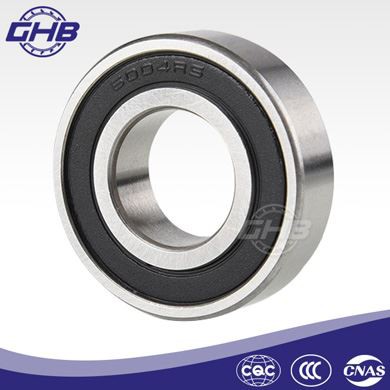

Tipo sellado (2RS)

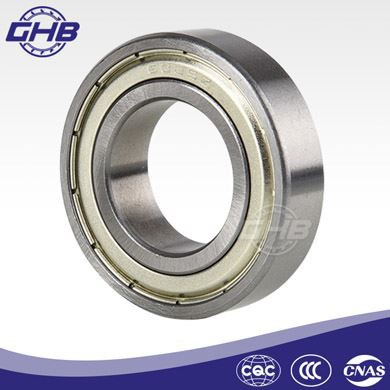

Tipo blindado (2Z)

● Detalles de producción

La empresa tiene una fuerte fuerza técnica y está equipada con equipos de procesamiento avanzados. Hay más de 60 dispositivos de procesamiento de rodamientos principales y más de 10 dispositivos auxiliares. La empresa se mantiene al día con la tendencia de desarrollo de la industria de rodamientos, actualiza y agrega constantemente equipos de procesamiento avanzados, brinda a los clientes productos confiables y con precios competitivos, centrados en el cliente-para crear valor para los clientes. La empresa cuenta con un sistema completo de control de calidad, un departamento de inspección de calidad profesional, equipado con equipos de inspección avanzados y personal de inspección profesional.

◆ General process of bearing assembly

Parts demagnetization→cleaning, rust prevention→primary selection of stock parts→tolerance formulation and selection of supporting parts →matching→checking clearance→ assemble (tighten the cage) → check the appearance → demagnetize and clean → check the finished product → apply anti-rust oil to the bearing → packaging

single groove ball bearing

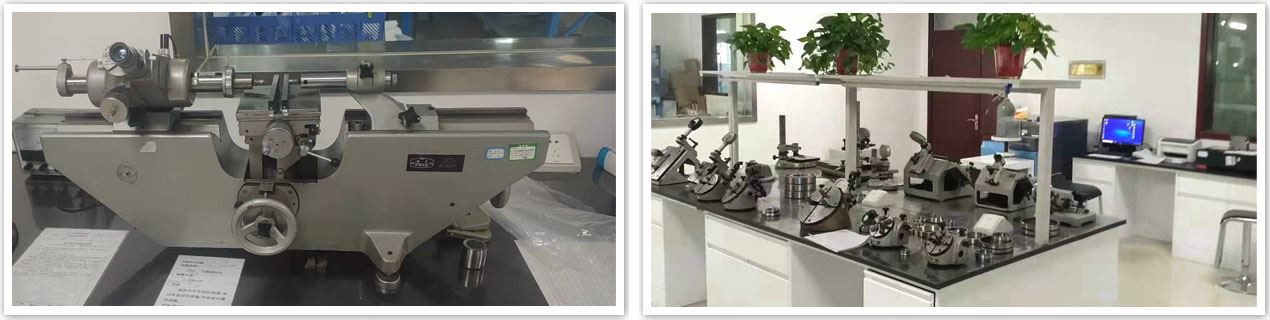

◆ Measuring tools

En el proceso de procesamiento, montaje y prueba de rodamientos, se utiliza una gran cantidad de herramientas especiales de medición de rodamientos.

1. Piezas estándar: diámetro interior, diámetro exterior, ángulo, diámetro de ranura, pista de rodadura, rodillo, piezas estándar de bolas de acero, etc.

2. Plantilla: plantilla de posición de la pista, plantilla de diámetro cónico, plantilla de ángulo y plantilla de radio de curvatura, etc.

3. Indicadores de límite: calibre de tapón liso, calibre de diámetro exterior, calibre de diámetro de ranura, etc.

4. Regla de medición: diámetro interior, diámetro exterior, diámetro de la pista, regla modelo, etc.

5. Otras herramientas de medición: mandril, manguito de rodillo cónico, mesa de medición, etc.

radial deep groove ball bearing

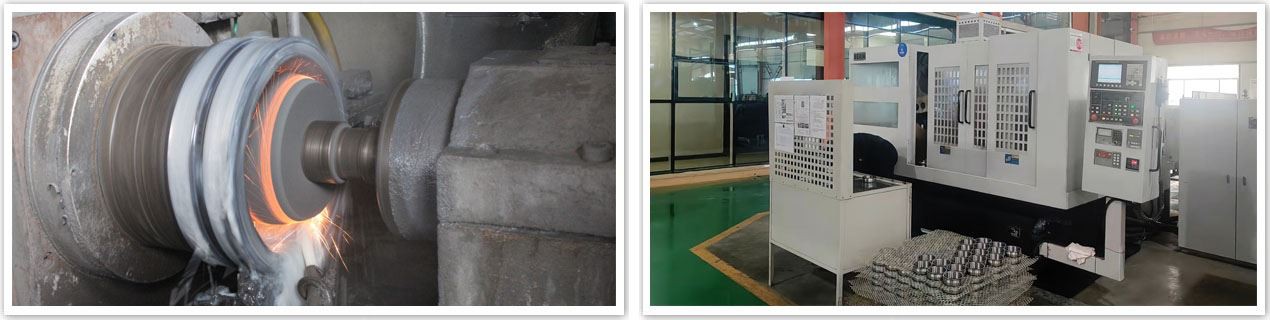

● Mecanizado en blanco de anillo de rodamiento

El mecanizado en blanco de anillos de rodamientos es el primer proceso de producción de rodamientos. La calidad y la productividad de la pieza bruta del anillo juegan un papel importante en la calidad, el rendimiento, la vida útil y los beneficios económicos de los productos de rodamientos. Esto se debe a que el tamaño del margen en blanco determina la tasa de utilización del material de apoyo; la calidad interna de la férula incluye la densidad del material, la distribución aerodinámica de las fibras metálicas, el tamaño de grano y el tratamiento térmico de deformación, etc., que tienen un mayor impacto en la vida útil del rodamiento; entonces Las razones principales de la alta tasa de rechazo, la falla de la producción automática normal y el impacto en la calidad de procesamiento de los procesos posteriores son la dispersión de las dimensiones en blanco y la poca precisión geométrica. La tecnología de procesamiento del blanco, la precisión del equipo y el rendimiento determinan la calidad del blanco.

The production process of the bearing ring is as follows: bar or tube (some bars need to be forged, annealed, and normalized) → turning → heat treatment → grinding → fine grinding or polishing → final inspection of parts → anti-rust → warehousing → to be assembled.

● Estándar

◆ ISO 15: Rolling bearings - Radial bearings - Boundary dimensions, general plan

◆ ISO 76: Rolling bearings. Static load rating

◆ ISO 281: Rolling bearings. Dynamic load ratings and rating life

◆ ISO 492: Rolling bearings - Radial bearings - Tolerances

◆ ISO 582: Rolling bearings - Chamfer dimensions - Maximum values

◆ ISO 1132-2: Rolling bearings - Tolerances - Part 2: Measuring and gauging principles and methods

◆ ISO 3290−1: Rolling bearings. Balls. Part 1: Steel balls

◆ ISO 5753−1: Rolling bearings. Internal clearance. Part 1.Radial internal clearance for radial bearings

◆ GB/T 18254: High-carbon chromium bearing steel

◆ JB/T 7047: Noise level measuring with the instrument S0910

◆ JB/T 10187: Vibration level measuring with the instrument BVT

● Preguntas frecuentes (Preguntas frecuentes)

P1: ¿Cuánto tiempo se responderá nuestra consulta y pregunta?

A1: Después de recibir su consulta y pregunta, le responderemos dentro de 1 a 6 horas.

P2: ¿Qué hay de la calidad de los rodamientos?

A2: Suministramos rodamientos de alta calidad y seguimos estrictamente el estándar ISO9001 para la producción.

Q3: ¿Cuál es el MOQ de los productos?

A3: por lo general, el pedido mínimo es de 1 pieza y depende del modelo.

P4: ¿Qué tal el tiempo de entrega de los productos?

A4: por lo general, el tiempo de entrega es de 3 a 15 días y depende de la cantidad.

P5: ¿Cómo controla la calidad de los productos y verifica la calidad antes de la entrega?

A5: Nuestra empresa cuenta con un departamento de inspección de calidad profesional, que controla estrictamente la calidad de los productos y cuenta con un servicio posventa completo-.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-deRodamientos rígidos de bolas de una hilera, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

● Parámetros técnicos

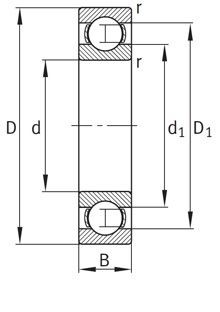

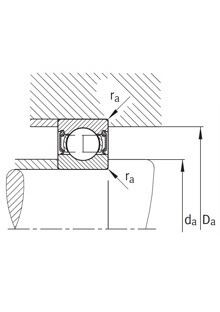

Designación de rodamiento	Dimensiones (mm)										Capacidad de carga dinámica básica	Capacidad de carga estática básica	límite de carga de fatiga	Limitación de velocidad	Velocidad de referencia	Masa
	d	D	B	r	D1	D2	d1	da	da	real academia de bellas artes	cr	corazón	Canalla	ng	nótese bien	m
				mín.	≈	≈	≈	mín.	máx.	máx.	N	N	N	min–1	min–1	≈kg
61800	10	19	5	0.3	16.3	–	13	12	17	0.3	1450	590	29.5	43 000	27 500	0.006
61800-2RSR	10	19	5	0.3	–	17	13	12	17	0.3	1450	590	29.5	18 000	–	0.006
61800-2Z	10	19	5	0.3	–	17	13	12	17	0.3	1450	590	29.5	36 000	27 500	0.006
61900	10	22	6	0.3	18.2	–	13.8	12	20	0.3	2200	840	42.5	40 000	27 000	0.01
61900-2RSR	10	22	6	0.3	–	19.1	13.8	12	20	0.3	2200	840	42.5	17 300	–	0.01
61900-2Z	10	22	6	0.3	–	19.1	13.8	12	20	0.3	2200	840	42.5	34 000	27 000	0.01
6000	10	26	8	0.3	21.4	–	14.7	12	24	0.3	4550	1 960	93	34 000	28 500	0.019
6000-2RSR	10	26	8	0.3	–	22.5	14.7	12	24	0.3	4550	1 960	93	19 000	–	0.02
6000-2Z	10	26	8	0.3	–	22.5	14.7	12	24	0.3	4550	1 960	93	28 000	28 500	0.02
6200	10	30	9	0.6	24	–	16.7	14.2	25.8	0.6	6000	2 600	171	32 000	23 400	0.031
6200-2RSR	10	30	9	0.6	–	25	16.7	14.2	25.8	0.6	6000	2 600	171	17 000	–	0.032
6200-2Z	10	30	9	0.6	–	25	16.7	14.2	25.8	0.6	6000	2 600	171	26 000	23 400	0.032
62200-2RSR	10	30	14	0.6	–	25	16.7	14.2	25.8	0.6	6000	2 600	158	17 000	–	0.048
6300	10	35	11	0.6	27	–	18.1	14.2	30.8	0.6	8150	3 450	230	56 000	21 100	0.055
6300-2RSR	10	35	11	0.6	–	28.6	18.1	14.2	30.8	0.6	8150	3 450	230	15 000	–	0.057
6300-2Z	10	35	11	0.6	–	28.6	18.1	14.2	30.8	0.6	8150	3 450	230	22 000	21 100	0.057
61801	12	21	5	0.3	18.3	–	15	14	19	0.3	1520	670	33.5	38 000	23 600	0.006
61801-2RSR	12	21	5	0.3	–	19	15	14	19	0.3	1520	670	33.5	18 000	–	0.006
61801-2Z	12	21	5	0.3	–	19	15	14	19	0.3	1520	670	33.5	32 000	23 600	0.006
61901	12	24	6	0.3	20.2	–	15.8	14	22	0.3	2360	980	49.5	36 000	23 500	0.012
61801-2RSR	12	24	6	0.3	–	21.1	15.8	14	22	0.3	2360	980	49.5	18 000	–	0.012
61801-2Z	12	24	6	0.3	–	21.1	15.8	14	22	0.3	2360	980	49.5	30 000	23 500	0.012
6001	12	28	8	0.3	23.5	–	16.7	14	26	0.3	5100	2 360	130	32 000	25 000	0.02
6001-2RSR	12	28	8	0.3	–	24.5	16.7	14	26	0.3	5100	2 360	130	18 000	–	0.022
6001-2Z	12	28	8	0.3	–	24.5	16.7	14	26	0.3	5100	2 360	130	26 000	25 000	0.02
6201	12	32	10	0.6	25.8	–	18.3	16.2	27.8	0.6	6950	3 100	198	30 000	22 200	0.037
6201-2RSR	12	32	10	0.6	–	27.4	18.3	16.2	27.8	0.6	6950	3 100	198	16 000	–	0.039
6201-2Z	12	32	10	0.6	–	27.4	18.3	16.2	27.8	0.6	6950	3 100	198	24 000	22 200	0.039
62201-2RSR	12	32	14	0.6	–	27.4	18.3	16.2	27.8	0.6	6950	3 100	198	16 000	–	0.051
6301	12	37	12	1	29.6	–	19.5	17.6	31.4	1	9650	4 150	280	53 000	20 000	0.062
6301-2RSR	12	37	12	1	–	31.4	19.5	17.6	31.4	1	9650	4 150	280	13 000	–	0.064
6301-2Z	12	37	12	1	–	31.4	19.5	17.6	31.4	1	9650	4 150	280	20 000	20 000	0.064
61802	15	24	5	0.3	21.1	–	18	17	22	0.3	1650	800	40.5	34 000	19 300	0.008
61802-2RSR	15	24	5	0.3	–	22	18	17	22	0.3	1650	800	40.5	16 000	–	0.008
61802-2Z	15	24	5	0.3	–	22	18	17	22	0.3	1650	800	40.5	28 000	19 300	0.008
61902	15	28	7	0.3	24.3	–	18.8	17	26	0.3	4350	2 260	125	30 000	20 600	0.017
61902-2RSR	15	28	7	0.3	–	25.5	18.8	17	26	0.3	4350	2 260	125	15 000	–	0.017
61902-2Z	15	28	7	0.3	–	25.5	18.8	17	26	0.3	4350	2 260	125	24 000	20 600	0.017
16002	15	32	8	0.3	26.9	–	20.5	17	30	0.3	5600	2 850	144	30 000	20 000	0.027
6002	15	32	9	0.3	26.9	–	20.5	17	30	0.3	5600	2 850	134	30 000	22 000	0.031
6002-2RSR	15	32	9	0.3	–	28.4	20.5	17	30	0.3	5600	2 850	134	16 000	–	0.033
6002-2Z	15	32	9	0.3	–	28.4	20.5	17	30	0.3	5600	2 850	134	24 000	22 000	0.033
6202	15	35	11	0.6	29.3	–	21.1	19.2	30.8	0.6	7 800	3 750	220	26 000	20 200	0.043
6202-2RSR	15	35	11	0.6	–	30.9	21.1	19.2	30.8	0.6	7 800	3 750	220	14 000	–	0.045
6202-2Z	15	35	11	0.6	–	30.9	21.1	19.2	30.8	0.6	7 800	3 750	220	20 000	20 200	0.045
62202-2RSR	15	35	14	0.6	–	30.9	21.1	19.2	30.8	0.6	7 800	3 750	220	14 000	–	0.057
6302	15	42	13	1	33.5	–	23.6	20.6	36.4	1	11 400	5 400	350	43 000	17 500	0.088
6302-2RSR	15	42	13	1	–	35	23.6	20.6	36.4	1	11 400	5 400	350	12 000	–	0.09
6302-2Z	15	42	13	1	–	35	23.6	20.6	36.4	1	11 400	5 400	350	18 000	17 500	0.09
62302-2RSR	15	42	17	1	–	35	23.6	20.6	36.4	1	11 400	5 400	350	12 000	–	0.114

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
