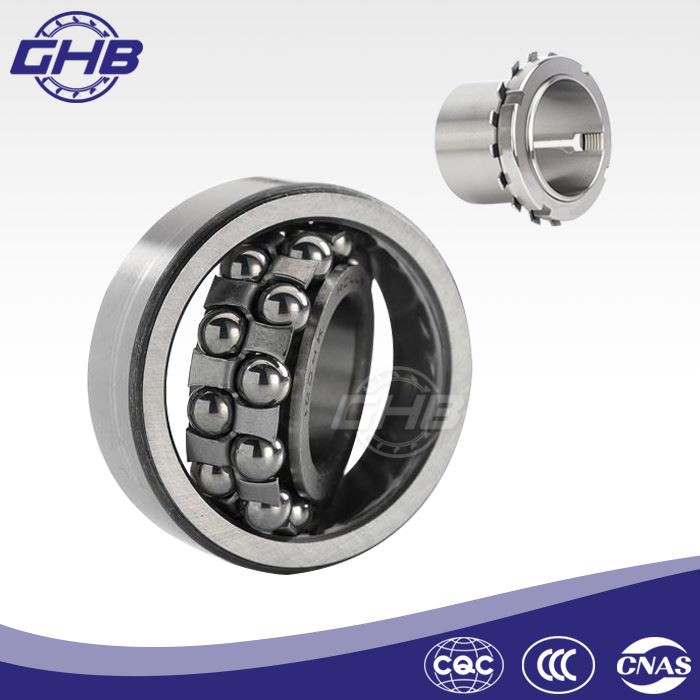

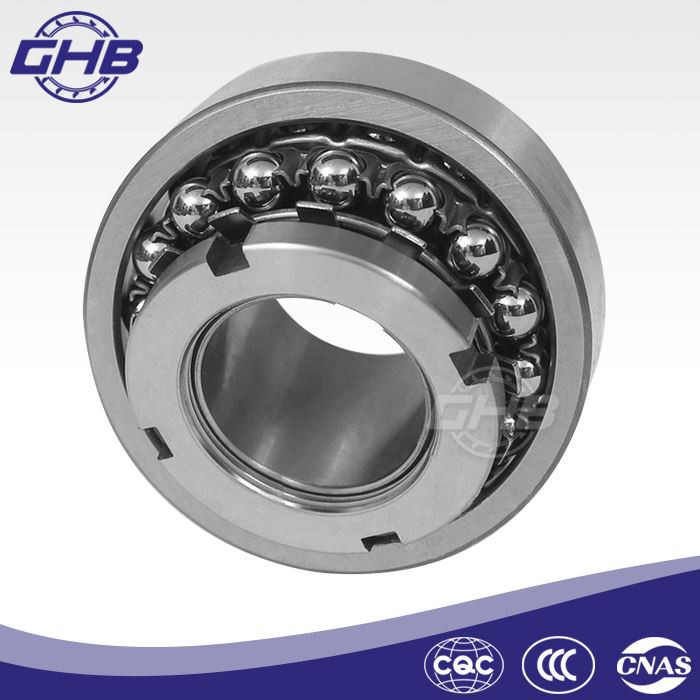

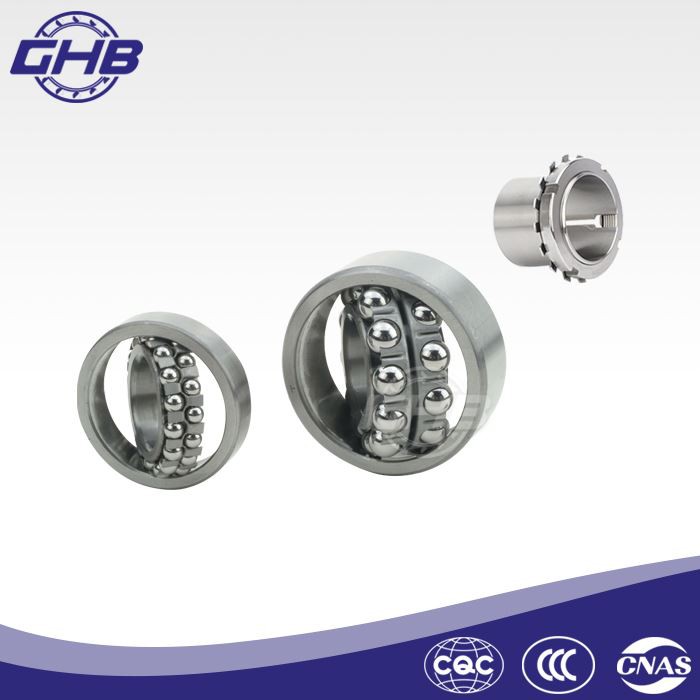

Rodamientos de bolas autoalineables con manguito adaptador

Material: GCr15
Precisión: P0, P6, P5
Juego radial: C0, C3, C2, C4
Paquete: paquete de tubo, caja individual
Muestras gratuitas y dibujo técnico: Disponible
Place of origin: Xi'an city, China
Capacidad de suministro: 100000 piezas por mes
Condiciones de entrega: MANDO, CIF, EXW, CFR
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

Rodamientos de bolas a rótula con manguito de fijaciónconsta de un rodamiento de bolas autoalineable-tipo K-de orificio cónico de doble hilera y un manguito adaptador. Con el rendimiento de autoalineación-de los rodamientos de bolas autoalineables de dos hileras, soporta principalmente cargas radiales y puede soportar pequeñas cargas axiales al mismo tiempo, y generalmente no se utiliza para soportar cargas axiales puras. Los manguitos adaptadores son los componentes más utilizados para rodamientos con agujeros cónicos cuando se ubican en ejes cilíndricos, ya que se pueden utilizar en ejes lisos o escalonados. Este buje es fácil de instalar y no requiere fijación adicional en el eje. Cuando se utiliza un manguito adaptador en un eje óptico, los cojinetes del manguito adaptador pueden colocarse en cualquier parte del eje. Cuando se usa junto con un anillo escalonado en un eje escalonado,rodamientos de bolas a rótula con manguito de fijaciónse puede colocar con precisión axialmente, y también es conveniente para la extracción de rodamientos. El manguito adaptador se utiliza para fijar el rodamiento autoalineador de orificio cónico -en el eje sin hombro, con una estructura simple, un funcionamiento confiable y un reemplazo conveniente del rodamiento.

Los rodamientos de bolas autoalineables con manguito adaptador son ampliamente utilizados en textiles, industria ligera, fabricación de papel, metalurgia, transporte por correa y equipos de transporte, etc.

● Serie de rodamientos

Los tipos de rodamientos incluyen 12..-Serie K más H, 13..-Serie K más H, 22..-Serie K más H, 23..{{ Serie 7}}K más H y serie 22..-K-2RS más H.

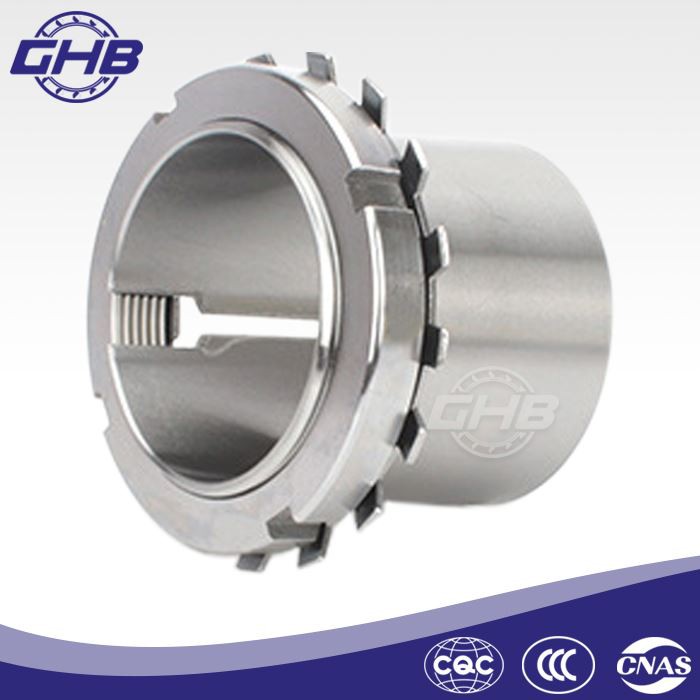

Manguito adaptador

Material de la jaula: Acero

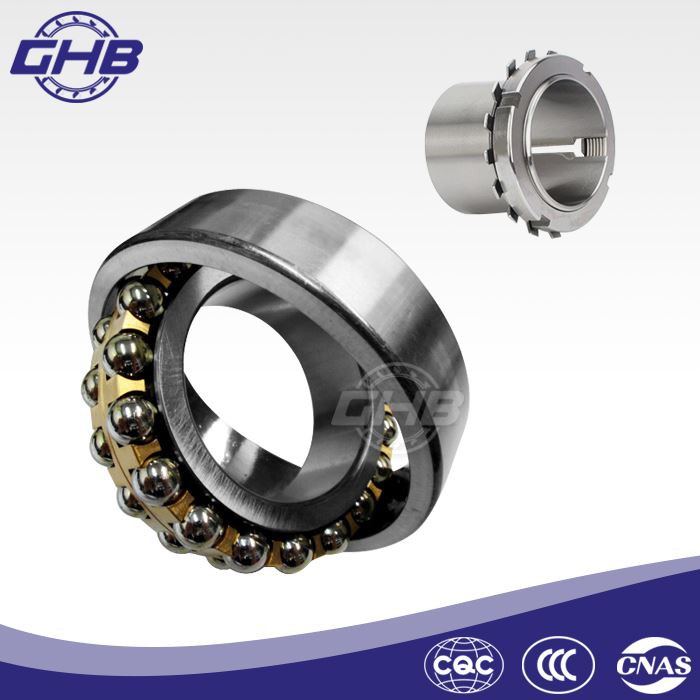

Material de la jaula: Latón

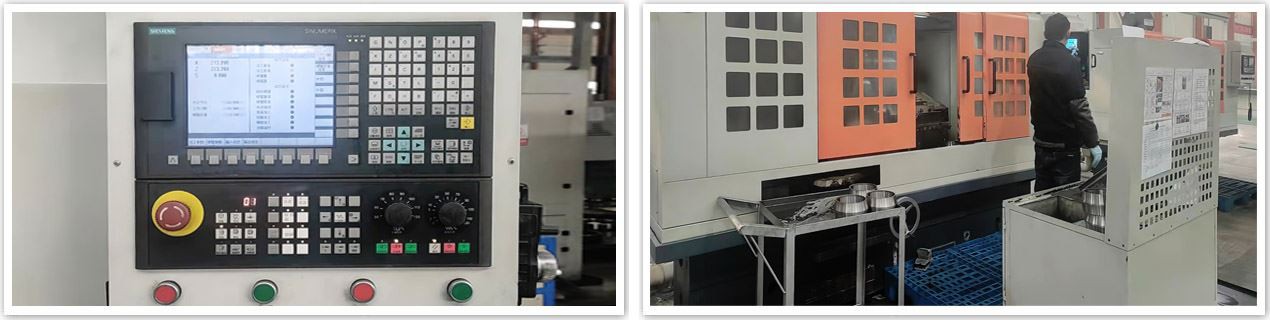

● Detalles de producción

◆ The process of grinding the outer ring

Coarse and fine grinding of both ends (horizontal shaft double end face grinder) → cleaning (ferrule cleaning machine) → check size and shape (external inspection instrument) → coarse and fine grinding of outer diameter (wide wheel centerless grinder) → fine grinding outer diameter (high-precision centerless grinder) → cleaning (ferrule cleaning machine) → size and shape inspection (outer machine inspector) → grinding outer groove (automatic outer ring groove grinding machine) → demagnetization (demagnetizer) → cleaning (bearing ring cleaning machine) → size, shape and position inspection (automatic inspection machine outside the machine) → ultra-fine outer channel (automatic outer ring channel ultra-finishing machine) → demagnetization (demagnetization machine) → cleaning (ferrule cleaning machine).

precision ball bearings

◆ Quality precautions

Las precauciones identificadas en la norma ISO 9001 abordan posibles no-conformidades y evitan que ocurran.

1. Identificar posibles no-conformidades y causas. Considere desde los aspectos de los hombres, la maquinaria, el material, el método y el medio ambiente. La forja, el torneado, el procesamiento, el esmerilado, el ensamblaje y otros procesos pueden no estar calificados. Las razones incluyen defectos materiales, inspecciones perdidas. problemas de proceso, ajustes de parámetros de proceso inapropiados o no implementados estrictamente. razones humanas, habilidades deficientes o conciencia de calidad débil, etc.

2. Evaluar la necesidad de medidas para evitar que se produzcan-no conformidades.

3. Determinar medidas preventivas.

4. Registrar los resultados de las medidas.

5. Revisar las medidas preventivas.

bearing price

● Proceso de recocido del anillo de rodamiento

El proceso general de recocido de acero para rodamientos es:

1. Temperatura de calentamiento: la férula hecha de acero GCr15 es de 770810 grados y 790 grados se considera una temperatura de recocido más adecuada.

2. Tiempo de mantenimiento: Se acorta con el aumento de la temperatura de recocido. Por lo general, el tiempo de permanencia en producción es de 26 horas.

3. Velocidad de enfriamiento: la clave del proceso de recocido. Cuando se carga en lotes grandes (capacidad de carga superior a 3t), la velocidad de enfriamiento es de 1020 grados/h. Cuando se carga en lotes pequeños (la capacidad de carga es de 0,52 t), la velocidad de enfriamiento es de 2030 grados/h. Cuando la temperatura cae a 600 grados (acero GCr15) o 550 grados (acero GCr15SiMn), se puede enfriar libremente.

● Ventajas

Fundada en 2009, Shaanxi Gainhui Heavy Industries Co., Ltd. cubre un área de 16,000 metros cuadrados, y es un fabricante y distribuidor profesional de rodamientos en China. La empresa está comprometida con el diseño, la fabricación y el servicio de rodamientos de precisión, centrándose en proporcionar a los clientes productos de rodamientos fiables y soluciones técnicas-efectivas.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-derodamientos de bolas a rótula con manguito de fijación, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

● Parámetros técnicos

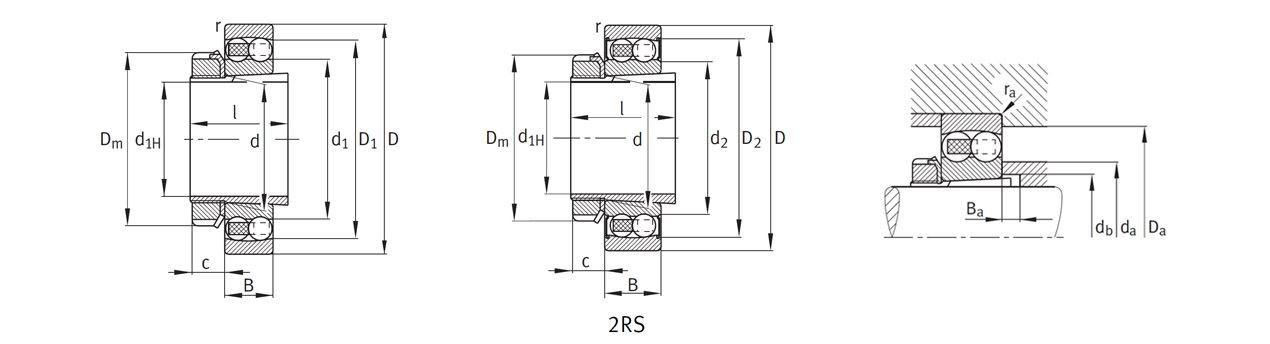

adapter sleeve self aligning ball Bearings

Designación de rodamiento	Manguito adaptador	Dimensiones (mm)																	Capacidad de carga dinámica básica	Capacidad de carga estática básica	Cómputo de coeficientes				límite de carga de fatiga	Limitación de velocidad	Velocidad de referencia	Masa
		d1H	d	D	B	r	D1	D2	d1	d2	Dm	I	C	da	da	base de datos	Licenciado en Letras	real academia de bellas artes	cr	corazón	e	Y1	Y2	Y0	Canalla	ng	nótese bien	Llevando	Manguito adaptador
						mín.	≈	≈	≈	≈			≈	máx.	máx.	mín.	mín.	máx.	N	N					N	min–1	min–1	≈kg	≈kg
1204-K-TVH-C3	H204	17	20	47	14	1	38.1	–	29.2	–	32	24	7	27	41.4	23	5	1	10 100	2 600	0.28	2.24	3.46	2.34	161	18 000	20 700	0.116	0.041
1205-K-TVH-C3	H205	20	25	52	15	1	43.9	–	33.3	–	38	26	9	32	46.4	28	5	1	12 300	3 250	0.27	2.37	3.66	2.48	203	16 000	18 100	0.135	0.069
2205-K-2RS-TVH-C3	H305	20	25	52	18	1	–	46.3	–	30.7	38	29	9	32	46.4	28	5	1	12 300	3 250	0.27	2.37	3.66	2.48	203	9 500	–	0.157	0.075
2205-K-TVH-C3	H305	20	25	52	18	1	44.7	–	32.3	–	38	29	9	32	46.4	28	5	1	17 300	4 400	0.35	1.78	2.75	1.86	275	15 000	14 900	0.152	0.075
1305-K-TVH-C3	H305	20	25	62	17	1.1	50.8	–	38.1	–	38	29	9	35	55	28	6	1	18 300	4 950	0.28	2.29	3.54	2.4	310	14 000	13 900	0.254	0.075
2305-K-TVH-C3	H2305	20	25	62	24	1.1	50.1	–	35.5	–	38	35	9	34	55	30	5	1	25 000	6 500	0.48	1.32	2.04	1.38	405	13 000	14 100	0.328	0.085
1206-K-TVH-C3	H206	25	30	62	16	1	51.9	–	40.1	–	45	27	9	38	56.4	33	5	1	15 900	4 600	0.25	2.53	3.91	2.65	285	14 000	15 400	0.217	0.091
2206-K-2RS-TVH-C3	H306	25	30	62	20	1	–	54.3	–	37.3	45	31	9	38	56.4	33	5	1	15 900	4 600	0.25	2.53	3.91	2.65	285	8 000	–	0.268	0.099
2206-K-TVH-C3	H306	25	30	62	20	1	54	–	38.5	–	45	31	9	38	56.4	33	5	1	26 000	6 900	0.3	2.13	3.29	2.23	430	12 000	12 700	0.246	0.099
1306-K-TVH-C3	H306	25	30	72	19	1.1	59.4	–	45	–	45	31	9	42	65	33	6	1	21 700	6 300	0.26	2.39	3.71	2.51	390	11 000	12 200	0.379	0.099
2306-K-TVH-C3	H2306	25	30	72	27	1.1	59.3	–	41.5	–	45	38	9	40	65	35	5	1	32 500	8 700	0.45	1.4	2.17	1.47	540	10 000	12 300	0.476	0.116
1207-K-TVH-C3	H207	30	35	72	17	1.1	59.6	–	47.7	–	57	29	10	45	65	38	5	1	16 000	5 100	0.22	2.8	4.34	2.94	315	12 000	13 200	0.319	0.129
2207-K-2RS-TVH-C3	H307	30	35	72	23	1.1	–	64.3	–	43.5	57	35	10	45	65	38	5	1	16 000	5 100	0.22	2.8	4.34	2.94	315	7 000	–	0.432	0.147
2207-K-TVH-C3	H307	30	35	72	23	1.1	62.9	–	45.7	–	57	35	10	44	65	39	5	1	33 000	8 900	0.3	2.13	3.29	2.23	560	9 500	11 500	0.38	0.147
1307-K-TVH-C3	H307	30	35	80	21	1.5	67.5	–	51.3	–	57	35	10	49	71	39	8	1.5	25 500	7 800	0.26	2.47	3.82	2.59	485	9 500	10 900	0.5	0.147
2307-K-TVH-C3	H2307	30	35	80	31	1.5	66.8	–	46.9	–	52	43	10	45	71	40	5	1.5	40 500	11 100	0.47	1.35	2.1	1.42	690	9 000	11 600	0.96	0.171
1208-K-TVH-C3	H208	35	40	80	18	1.1	67.8	–	54	–	58	31	11	52	73	43	5	1	19 400	6 500	0.22	2.9	4.49	3.04	400	10 000	11 600	0.408	0.17
2208-K-2RS-TVH-C3	H308	35	40	80	23	1.1	–	71.1	–	49.2	58	36	11	52	73	43	5	1	19 400	6 500	0.22	2.9	4.49	3.04	400	6 300	–	0.517	0.185
2208-K-TVH-C3	H308	35	40	80	23	1.1	70.7	–	52.5	–	58	36	11	50	73	44	5	1	32 500	9 400	0.26	2.43	3.76	2.54	580	9 000	9700	0.465	0.185
1308-K-TVH-C3	H308	35	40	90	23	1.5	75.3	–	57.8	–	58	36	11	55	81	44	5	1.5	30 000	9 600	0.25	2.52	3.9	2.64	600	8 500	10 000	0.698	0.185
2308-K-TVH-C3	H2308	35	40	90	33	1.5	75	–	53.7	–	58	46	11	51	81	45	5	1.5	46 000	13 400	0.43	1.45	2.25	1.52	830	8 000	10 300	0.899	0.222
1209-K-TVH-C3	H209	40	45	85	19	1.1	72.7	–	57.7	–	65	33	12	57	78	48	5	1	22 000	7 300	0.21	3.04	4.7	3.18	455	9 000	11 100	0.454	0.216
2209-K-2RS-TVH-C3	H309	40	45	85	23	1.1	–	75.4	–	53.8	65	39	12	57	78	48	5	1	22 000	7 300	0.21	3.04	4.7	3.18	455	5 600	–	0.535	0.246
2209-K-TVH-C3	H309	40	45	85	23	1.1	75.9	–	59	–	65	39	12	56	78	50	8	1	28 500	8 900	0.26	2.43	3.76	2.54	550	8 500	8700	0.505	0.246
1309-K-TVH-C3	H309	40	45	100	25	1.5	84.1	–	64.1	–	65	39	12	61	91	50	5	1.5	38 500	12 600	0.25	2.5	3.87	2.62	780	7 500	9300	0.939	0.246
2309-K-TVH-C3	H2309	40	45	100	36	1.5	84.2	–	60.1	–	65	50	12	57	91	50	5	1.5	55 000	16 500	0.43	1.48	2.29	1.55	1030	7 000	9400	1.19	0.283
1210-K-TVH-C3	H210	45	50	90	20	1.1	77.6	–	62.7	–	70	35	13	62	83	53	5	1	22 900	8 000	0.2	3.17	4.9	3.32	500	8 500	10 500	0.516	0.264
2210-K-2RS-TVH-C3	H310	45	50	90	23	1.1	–	80	–	60.6	70	42	13	62	83	53	5	1	22 900	8 000	0.2	3.17	4.9	3.32	500	5 300	–	0.593	0.301
2210-K-TVH-C3	H310	45	50	90	23	1.1	81	–	64	–	70	42	13	61	83	55	10	1	28 500	9 400	0.24	2.61	4.05	2.74	580	8 000	8000	0.543	0.301
1310-K-TVH-C3	H310	45	50	110	27	2	91.9	–	71.2	–	70	42	13	68	99	55	5	2	42 000	14 100	0.24	2.6	4.03	2.73	880	6 700	8700	1.52	0.301
1211-K-TVH-C3	H211	50	55	100	21	1.5	86.9	–	69.5	–	75	37	13	69	91	60	6	1.5	27 000	9 900	0.19	3.31	5.12	3.47	620	7 500	9300	0.682	0.292
2211-K-2RS-TVH-C3	H311	50	55	100	25	1.5	–	88.9	–	68	75	45	13	69	91	60	6	1.5	27 000	9 900	0.19	3.31	5.12	3.47	620	4 800	–	0.808	0.35
2211-K-TVH-C3	H311	50	55	100	25	1.5	90	–	69.6	–	75	45	13	68	91	60	10	1.5	39 000	12 400	0.22	2.92	4.52	3.06	770	6 700	7500	0.73	0.35
1311-K-TVH-C3	H311	50	55	120	29	2	101.6	–	78	–	75	45	13	74	109	60	6	2	52 000	17 700	0.24	2.66	4.12	2.79	1 100	6 000	8100	1.55	0.35
2311-K-TVH-C3	H2311	50	55	120	43	2	100.7	–	71.7	–	75	59	13	69	109	61	6	2	77 000	23 800	0.42	1.51	2.33	1.58	1 480	5 600	8500	2.02	0.426
1212-K-TVH-C3	H212	55	60	110	22	1.5	95.8	–	78	–	80	38	13	75	101	64	5	1.5	30 500	11 400	0.18	3.47	5.37	3.64	710	6 700	8500	0.88	0.325
2212-K-2RS-TVH-C3	H312	55	60	110	28	1.5	–	98.5	–	70.4	80	47	13	75	101	64	5	1.5	30 500	11 400	0.18	3.47	5.37	3.64	710	4 300	–	1.13	0.373
2212-K-TVH-C3	H312	55	60	110	28	1.5	98.8	–	76.6	–	80	47	13	73	101	65	8	1.5	48 000	16 300	0.23	2.69	4.16	2.82	1 020	6 300	7100	1.03	0.373
1312-K-TVH-C3	H312	55	60	130	31	2.1	112.2	–	87	–	80	47	13	83	118	65	5	2.1	58 000	20 600	0.23	2.77	4.28	2.9	1 280	5 300	7300	1.94	0.373
2312-K-TVH-C3	H2312	55	60	130	46	2.1	109.1	–	77	–	80	62	13	74	118	66	5	2.1	89 000	28 000	0.41	1.55	2.4	1.62	1 740	5 000	8000	2.52	0.464
1213-K-TVH-C3	H213	60	65	120	23	1.5	103.2	–	85.2	–	92	40	14	83	111	70	5	1.5	31 000	12 400	0.18	3.57	5.52	3.74	770	6 300	7900	1.13	0.393
2213-K-2RS-TVH-C3	H313	60	65	120	31	1.5	–	106.6	–	78	92	50	14	83	111	70	5	1.5	31 000	12 400	0.18	3.57	5.52	3.74	770	4 000	–	1.5	0.452
2213-K-TVH-C3	H313	60	65	120	31	1.5	107.5	–	82.4	–	92	50	14	79	111	70	8	1.5	58 000	19 000	0.23	2.78	4.31	2.92	1 190	5 300	6900	1.33	0.452
1313-K-TVH-C3	H313	60	65	140	33	2.1	118.8	–	92.7	–	92	50	14	89	128	70	5	2.1	63 000	22 700	0.23	2.75	4.26	2.88	1 380	5 000	7100	2.41	0.452
2313-K-TVH-C3	H2313	60	65	140	48	2.1	118.9	–	85.6	–	92	65	14	82	128	72	5	2.1	98 000	32 000	0.39	1.62	2.51	1.7	1 980	4 800	7300	3.16	0.553
1214-K-TVH-C3	H214	60	70	125	24	1.5	106.6	–	87.7	–	98	41	14	86	116	75	5	1.5	35 000	13 700	0.19	3.36	5.21	3.52	850	6 000	7900	1.23	0.603
1215-K-TVH-C3	H215	65	75	130	25	1.5	114.1	–	93.7	–	98	43	15	92	121	80	5	1.5	39 000	15 500	0.19	3.32	5.15	3.48	950	5 600	7400	1.32	0.693
2215-K-TVH-C3	H315	65	75	130	31	1.5	114.3	–	93.3	–	104	55	15	90	121	80	12	1.5	44 500	17 600	0.26	2.47	3.82	2.59	1 080	5 300	6200	1.6	0.826
1315-K-M-C3	H315	65	75	160	37	2.1	134.8	–	104.4	–	104	55	15	100	148	80	5	2.1	80 000	29 500	0.23	2.77	4.29	2.9	1 690	6 300	6600	3.81	0.826
2315-K-M-C3	H2315	65	75	160	55	2.1	136.7	–	100.5	–	98	73	15	94	148	82	5	2.1	124 000	42 000	0.38	1.64	2.54	1.72	2 420	6 000	6700	5.21	1.05

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
