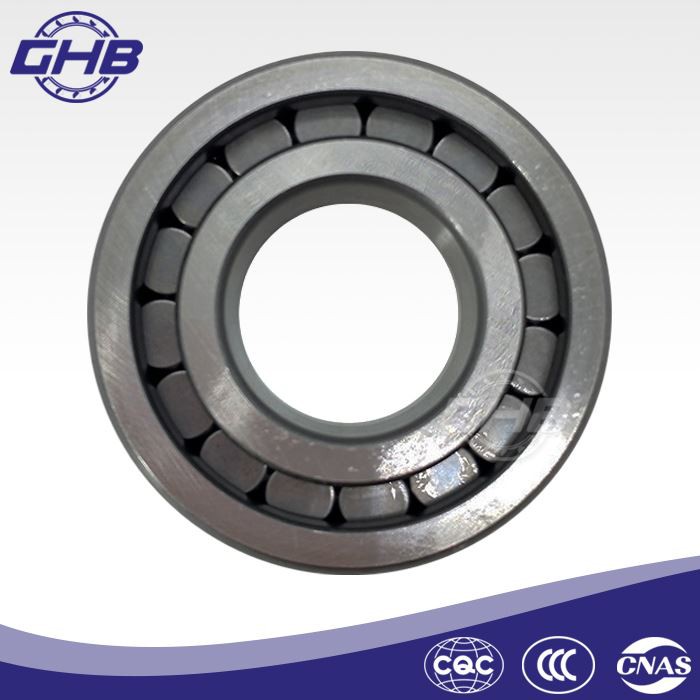

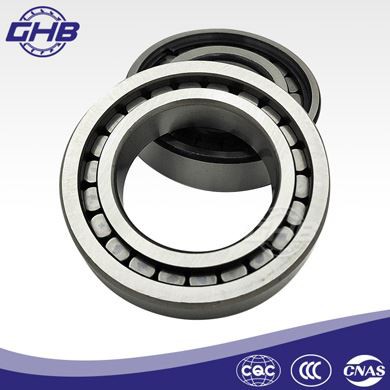

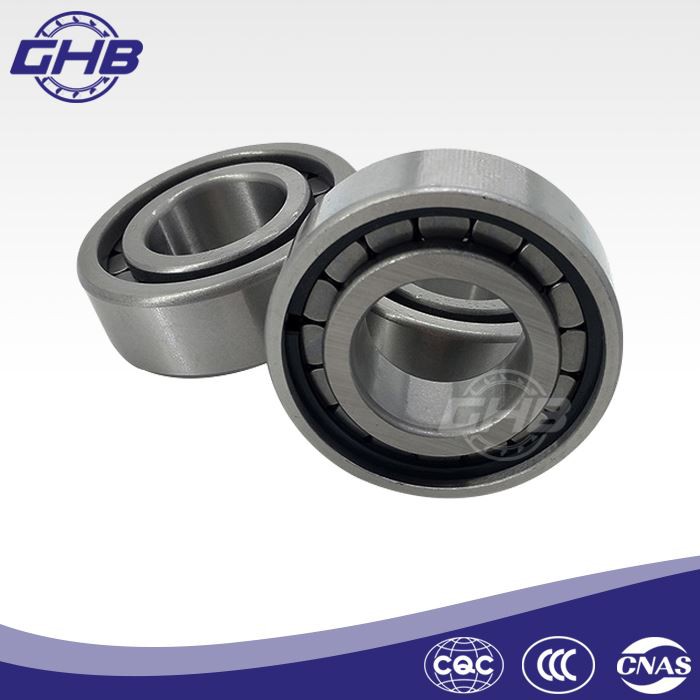

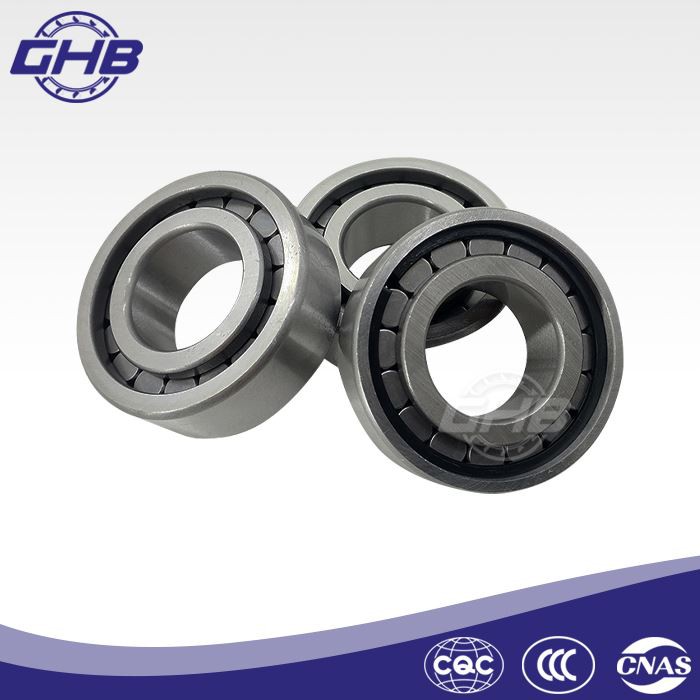

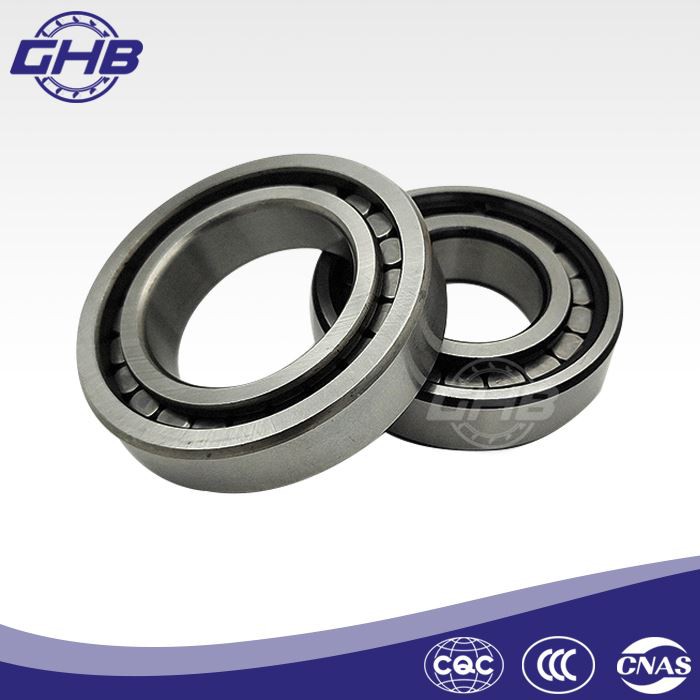

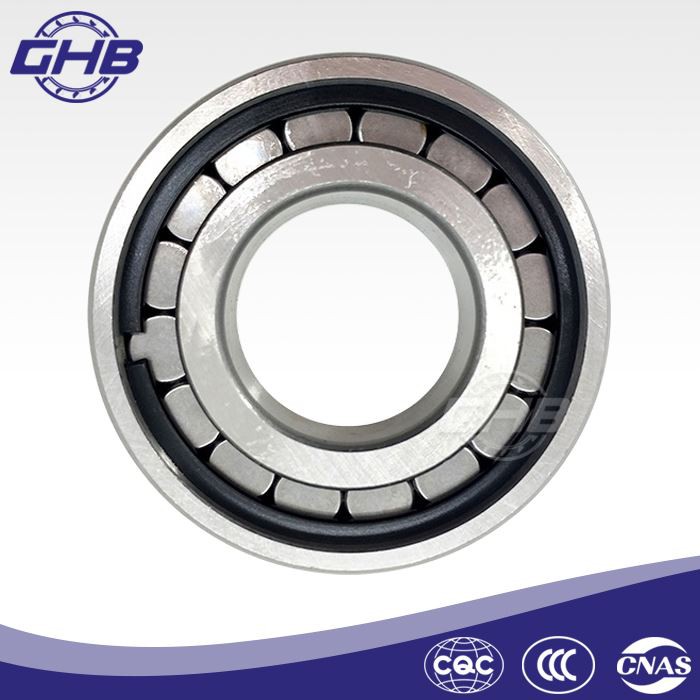

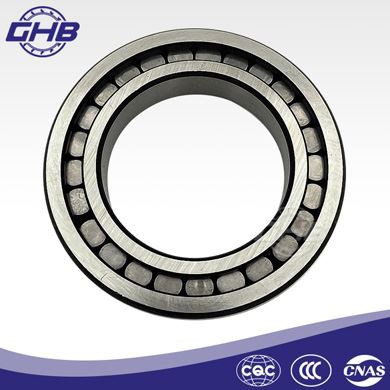

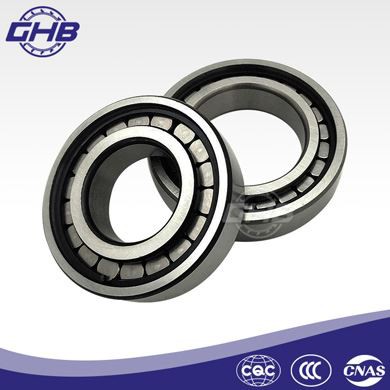

Rodamientos de rodillos cilíndricos de complemento completo

Material: GCr15
Precisión: P0, P6, P5, P4, P2
Vibración: V, V1, V2, V3
Paquete: Paquete de tubo, Caja única
Muestras gratuitas y dibujo técnico: Disponible
Característica: Alta precisión, bajo nivel de ruido, larga vida útil
Condiciones de entrega: FOB, CIF, EXW, CFR
Condiciones de pago: T/T, L/C, PayPal, Western union, Moneygram
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

●Introducción

Rodamientos de rodillos cilíndricos de complemento completono tienen jaulas, por lo que el número de rodillos instalados es grande y la capacidad de carga es grande. Están diseñados para soportar cargas pesadas y tienen estructuras de una y dos filas. Los rodamientos pueden soportar grandes cargas radiales y cargas axiales en un lado. Bajo el mismo ancho, en comparación con el rodamiento tradicional con jaula, este tipo de rodamientos de rodillos de complemento completo tiene una capacidad de carga extremadamente alta, y la sección radial es pequeña, lo que puede ahorrar espacio. Debido a la superficie de contacto del complemento completo de rodillos, la costilla del anillo y la cara final del rodillo se agrandan, lo que puede soportar una carga axial más grande. Sin embargo, dado que no tiene jaula, las superficies del rodillo se frotan entre sí durante la rotación del rodamiento, por lo que la velocidad límite del rodamiento es baja. Para que el rodamiento funcione normalmente,rodamientos de rodillos cilíndricos de complemento completodebe soportar una cierta carga mínima durante la operación, de lo contrario el desgaste se agravará debido a una lubricación insuficiente y una operación de alta velocidad. La falla del rodamiento es causada principalmente por la fricción entre los rodillos y el daño.

Los rodamientos son ampliamente utilizados en ascensores, cajas de engranajes, maquinaria de construcción, vehículos, acero, maquinaria de elevación y otros campos.

●Serie de rodamientos

Los tipos de rodamientos incluyen la serie SL1818, la serie SL1829, la serie SL1830, la serie SL1822 y la serie SL1923.

cylindrical roller bearing manufacturers

●Detalles de producción

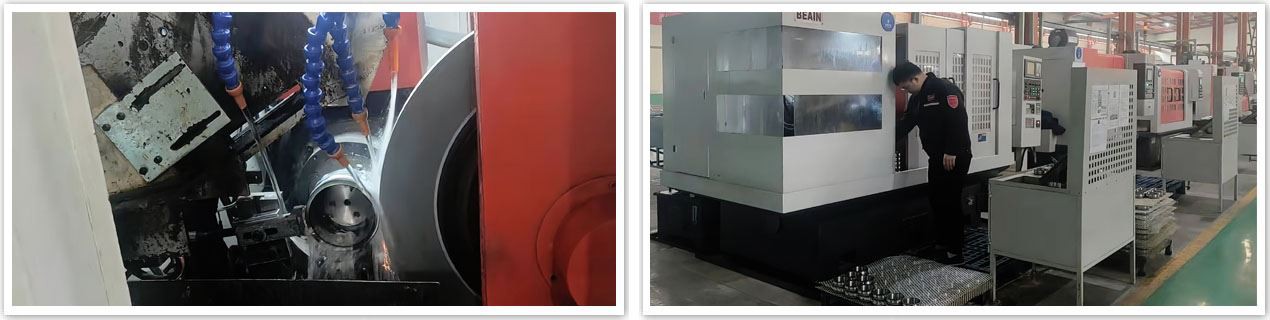

◆ Mecanizado de jaula mecanizada

La jaula está hecha principalmente de varillas de latón o tubos de baquelita recubiertos, tubos de baquelita fenólica como espacios en blanco, que se procesan en productos terminados después de girar, perforar, fresar, perforar y tirar, desbarbar, tratar la superficie y otros procesos. Los principales contenidos de tratamiento son los siguientes:

1. Procesamiento de espacios en blanco de anillos: torneado áspero y giro fino de diámetros internos y externos, caras finales giratorias y, finalmente, corte y recorte final de la cara.

2. Procesamiento de bolsillos de elementos rodantes: A menudo se utilizan moldes divididos, y los bolsillos se mecanizan con taladros o fresas y brochas.

3. El proceso auxiliar de modificación es el mismo que el descrito anteriormente.

bearing service

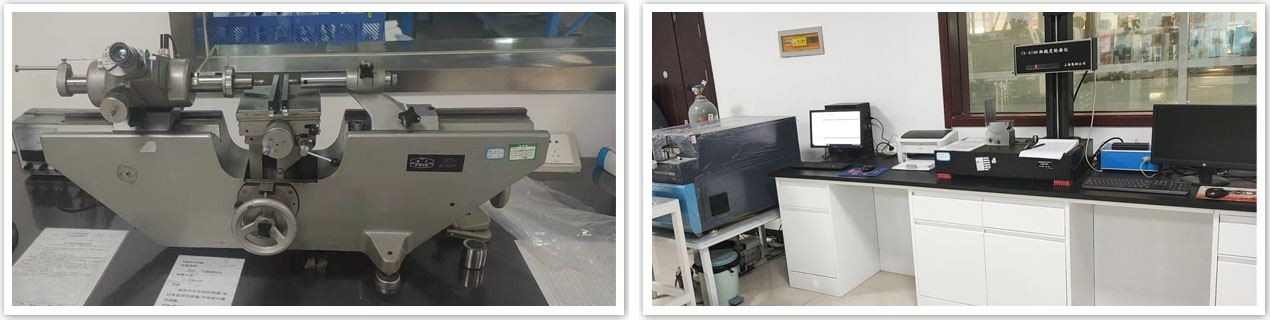

◆ Sinusómetro de rodillo

El medidor sinusoidal de rodillos es un instrumento de medición utilizado para medir el ángulo de la parte estándar del rodillo de rodamiento cónico, y también puede comparar y medir el diámetro de la parte estándar del rodillo.

Mida el ángulo de la parte estándar del rodillo: Primero, en función del ángulo, calcule el tamaño H del bloque de medidor de acuerdo con la fórmula H = Lsin2a (L es la distancia central del medidor sinusoidal, a es el ángulo (medio ángulo) de la parte estándar de la pista de rodadura). Coloque el bloque de calibre de este tamaño debajo de la regla sinusoidal, coloque el rodillo estándar en el banco de trabajo de la regla sinusoidal y gire el volante en el soporte para hacer que la sonda del filo de la cuchilla debajo del instrumento indicador entre en contacto con la barra colectora de rodillos. Luego, gire la rueda guía deslizante, mueva el asiento deslizante hacia la izquierda y hacia la derecha para medir el error de ángulo de la pieza estándar del rodillo.

customized bearing

●Fallo de desgaste del rodamiento

Durante el proceso de trabajo, la fricción de deslizamiento relativa entre las piezas del rodamiento conduce a la pérdida continua de metal de la superficie, lo que se denomina desgaste. El desgaste continuo puede cambiar el tamaño y la forma de las piezas de los rodamientos. El aumento de la holgura del accesorio, el deterioro de la forma de la superficie de las piezas y la reducción de la precisión de la rotación harán que la temperatura de trabajo aumente, la vibración, el ruido y el par de fricción aumenten, lo que provocará que el rodamiento no funcione correctamente. Este fenómeno se llama fallo de desgaste. El daño se puede dividir en: desgaste abrasivo, desgaste adhesivo, desgaste por corrosión, pérdida por fricción y daño por fatiga.

Entre ellos, el desgaste abrasivo y el desgaste adhesivo son comunes. El desgaste abrasivo es el desgaste causado por la entrada de partículas duras externas o metal roto en las pistas de rodamientos. La superficie de desgaste tiene marcas de ranura finas dejadas por fricción abrasiva o picaduras causadas por aplastamiento. El desgaste adhesivo es un fenómeno en el que un grupo de metales superficiales relativamente móviles transfiere material de una superficie a otra debido al contacto directo.

●Por qué elegirnos

Shaanxi Gainhui Heavy Industries Co., Ltd. tiene un sistema de gestión de calidad completo y ha pasado la certificación del sistema de gestión de calidad ISO9001: 2015. Al mismo tiempo, nuestra empresa también ha obtenido la certificación de crédito corporativo. Nuestra empresa cumplirá estrictamente con el sistema de gestión de calidad ISO9001: 2015, garantizará la estandarización del trabajo de gestión y mantendrá el desarrollo sostenido, estable y saludable de la empresa. Con innovación y desarrollo continuos, nuestra empresa ofrece productos de alta calidad y servicios profesionales a clientes de todo el mundo.

●Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y gran servicio post-venta derodamientos de rodillos cilíndricos de complemento completo, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

●Métodos de embalaje

Paquete de tubos

Paquete de caja única

Paquete de palets

●Métodos de entrega

Por Express

Por mar

Por aire

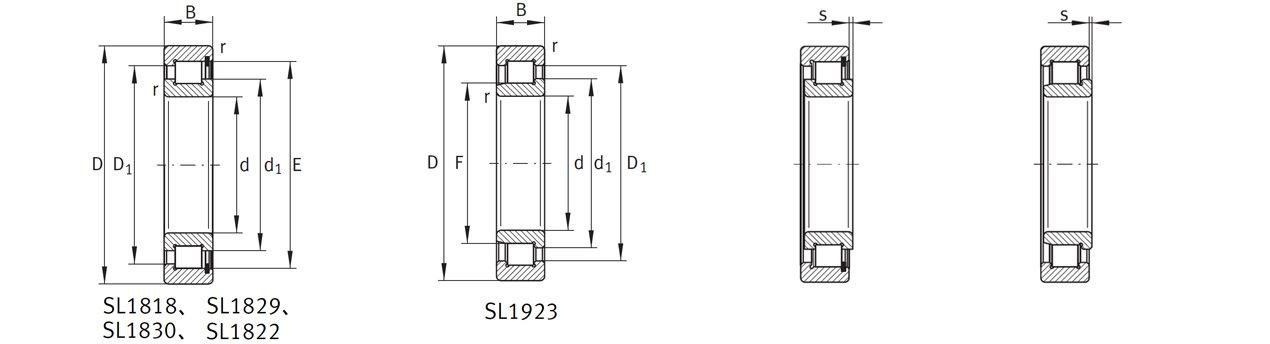

●Parámetros técnicos

full complement roller bearings

Designación de rodamiento	Dimensiones (mm)									Clasificación de carga dinámica básica	Clasificación de carga estática básica	Límite de carga de fatiga	Limitación de la velocidad	Velocidad de referencia	Masa
	d	D	B	r	s	F	d1	D1	E	Cr	Cor	Cur	Ng	Nb	m
				min.			≈	≈		N	N	N	mín–1	mín–1	≈kg
SL183004	20	42	16	0.6	1.5	–	28.8	32.8	36.81	30 500	26 000	4450	10 500	7500	0.11
SL182204	20	47	18	1	1	–	30.3	36.9	41.47	45 500	37 000	6100	9700	6500	0.16
SL183005	25	47	16	0.6	1.5	–	34.6	38.5	42.51	35 000	32 000	5500	8900	6000	0.12
SL182205	25	52	18	1	1	–	35.3	41.9	46.52	51 000	44 500	7400	8400	5500	0.18
SL192305	25	62	24	1.1	2	31.72	36.7	47.5	–	73 000	60 000	9400	7600	4800	0.37
SL183006	30	55	19	1	2	–	40	45.4	49.6	45 000	42 000	7500	7600	5600	0.2
SL182206	30	62	20	1	1	–	42	50.6	55.19	70 000	64 000	10 200	7000	4550	0.3
SL192306	30	72	27	1.1	2	38.3	43.5	56	–	100 000	88 000	14 500	6400	4050	0.56
SL183007	35	62	20	1	2	–	44.9	51.3	55.52	55 000	53 000	9400	6700	4950	0.26
SL182207	35	72	23	1.1	1	–	47	59.3	63.97	88 000	78 000	12 700	6100	4250	0.44
SL192307	35	80	31	1.5	2	44.68	50.7	65.8	–	126 000	112 000	19 000	5500	3600	0.74
SL183008	40	68	21	1	2	–	50.5	57.1	61.74	66 000	67 000	11 200	6000	4350	0.31
SL182208	40	80	23	1.1	1	–	54	66.3	70.94	97 000	91 000	14 900	5400	3650	0.55
SL192308	40	90	33	1.5	2	51.12	57.5	75.2	–	170 000	156 000	27 000	4850	3050	1.01
SL183009	45	75	23	1	2	–	55.3	62.2	66.85	70 000	74 000	12 500	5500	4200	0.4
SL182209	45	85	23	1.1	1	–	57.5	69.8	74.43	101 000	98 000	16 000	5100	3450	0.59
SL192309	45	100	36	1.5	3	56.1	62.5	80.3	–	181 000	165 000	28 500	4450	3000	1.37
SL183010	50	80	23	1	2	–	59.1	67.7	72.33	88 000	94 000	15 100	5100	3700	0.43
SL182210	50	90	23	1.1	1	–	64.4	76.7	81.4	109 000	111 000	18 100	4600	3000	0.64
SL192310	50	110	40	2	3	60.72	68.3	89.7	–	232 000	219 000	38 500	4050	2800	1.81
SL183011	55	90	26	1.1	2	–	68.5	78.8	83.54	120 000	136 000	22 600	4400	3100	0.64
SL182211	55	100	25	1.5	1	–	70	84.1	88.81	140 000	148 000	25 000	4200	2700	0.87
SL192311	55	120	43	2	3	67.11	75.5	99.3	–	270 000	255 000	45 500	3700	2550	2.28
SL182912	60	85	16	1	1	–	69	74.4	78.55	63 000	76 000	13 700	4550	2900	0.29
SL183012	60	95	26	1.1	2	–	71.7	82.1	86.74	123 000	143 000	23 700	4200	3000	0.69
SL182212	60	110	28	1.5	1.5	–	76.8	93.9	99.17	169 000	176 000	31 000	3800	2550	1.18
SL192312	60	130	46	2.1	3	73.62	82	105.8	–	285 000	280 000	50 000	3400	2480	2.88
SL182913	65	90	16	1	1	–	75.7	81	85.24	67 000	84 000	15 100	4150	2550	0.31
SL183013	65	100	26	1.1	2	–	78.1	88.4	93.09	130 000	157 000	26 000	3900	2700	0.73
SL182213	65	120	31	1.5	1.5	–	82.3	100.7	106.25	198 000	210 000	37 000	3550	2480	1.57
SL192313	65	140	48	2.1	3.5	80.69	90	116.5	–	350 000	355 000	63 000	3100	2180	3.52
SL182914	70	100	19	1	1	–	81.2	87.8	92.31	88 000	111 000	18 800	3850	2550	0.49
SL183014	70	110	30	1.1	3	–	81.5	95.6	100.28	153 000	174 000	29 500	3650	2800	1.02
SL182214	70	125	31	1.5	1.5	–	87	105.2	111.45	181 000	223 000	32 000	3350	2340	1.66
SL192314	70	150	51	2.1	3.5	84.14	93.5	121.6	–	385 000	390 000	69 000	3000	2170	4.33
SL182915	75	105	19	1	1	–	86.3	92.8	97.41	91 000	119 000	20 100	3600	2370	0.52
SL183015	75	115	30	1.1	3	–	89	103.2	107.9	162 000	192 000	32 500	3400	2490	1.06
SL182215	75	130	31	1.5	1.5	–	91.8	110	116.2	187 000	236 000	33 500	3200	2210	1.75
SL192315	75	160	55	2.1	3.5	91.22	101.6	131.5	–	460 000	475 000	83 000	2750	2000	5.3
SL182916	80	110	19	1	1	–	91.4	98	102.51	94 000	126 000	21 400	3450	2220	0.55
SL183016	80	125	34	1.1	4	–	95	111.7	117.4	170 000	220 000	31 000	3150	2470	1.43
SL182216	80	140	33	2	1.5	–	98.6	119.3	126.3	223 000	280 000	38 500	3000	2040	2.15
SL192316	80	170	58	2.1	3.5	98.24	109.5	142.1	–	540 000	560 000	96 000	2550	1820	6.32
SL182917	85	120	22	1.1	1	–	96.4	105	109.58	118 000	159 000	25 500	3200	2200	0.81
SL183017	85	130	34	1.1	4	–	99.4	116.1	121.95	175 000	231 000	32 000	3000	2360	1.51
SL182217	85	150	36	2	1.5	–	104.4	126.3	133.75	255 000	320 000	44 500	2800	2000	2.74
SL192317	85	180	60	3	4	107.01	118.2	150.9	–	570 000	620 000	103 000	2400	1710	7.34
SL182918	90	125	22	1.1	1	–	102	110.7	115.75	122 000	169 000	26 500	3050	2050	0.84
SL183018	90	140	37	1.5	4	–	106.1	124.5	130.65	205 000	275 000	38 000	2800	2240	1.97
SL182218	90	160	40	2	2.5	–	110.2	133.3	141.15	285 000	365 000	51 000	2650	1990	3.48

Para obtener más datos, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
