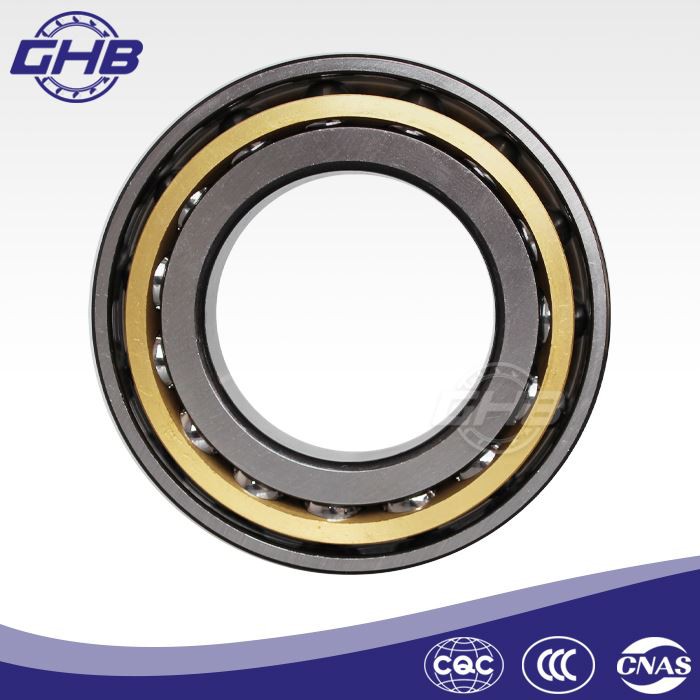

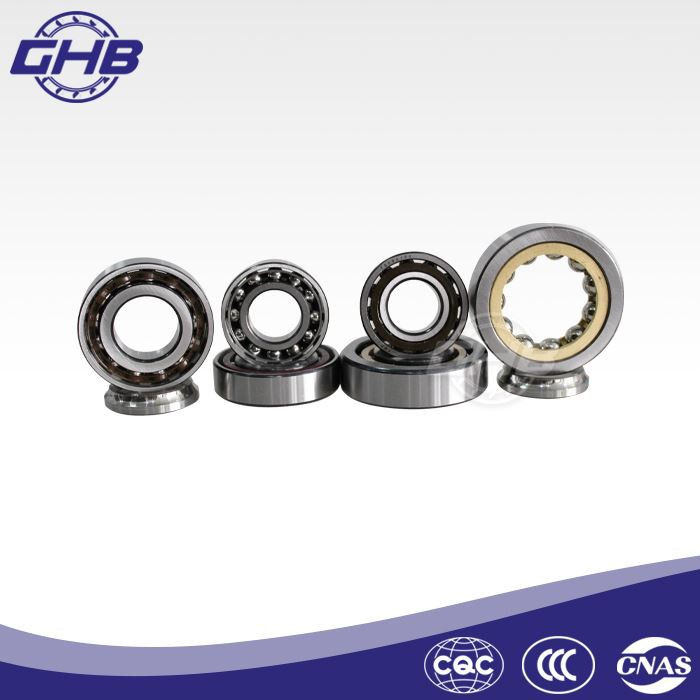

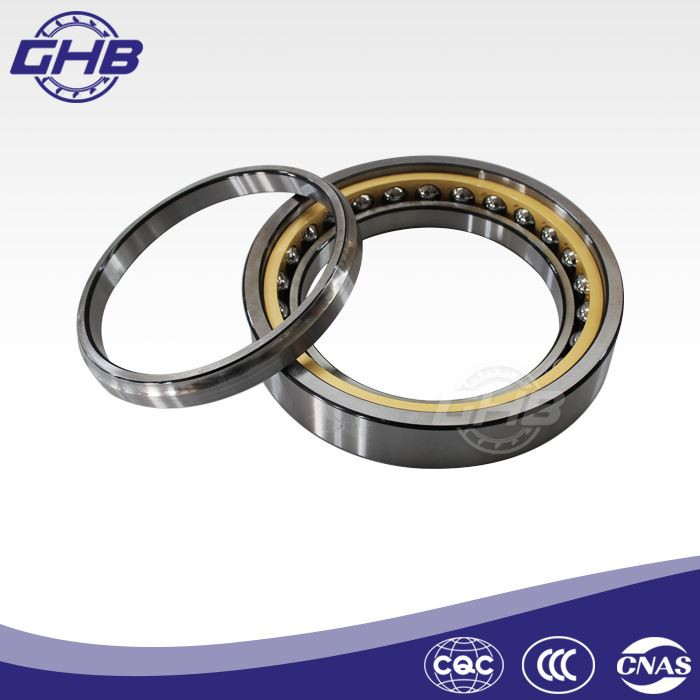

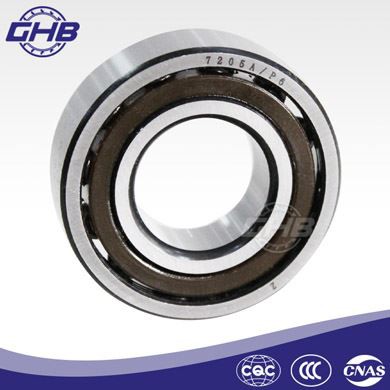

Rodamientos de bolas de contacto angular de una sola fila

Material: acero cromado
Precisión: P0, P6, P5, P4, P2
Aclaramiento radial: C0, C3, C2, C4
Temperatura de trabajo: -30 ° C ~ 150 ° C (abierto), -30 ° C ~ 110 ° C (sellado)
Característica: Alta precisión, bajo nivel de ruido, larga vida útil
Muestras gratuitas y dibujo técnico: Disponible
Paquete: Paquete de tubo, Caja única
Dimensiones límite estándar: GB/T 292-2007
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

●Introducción

Rodamientos de bolas de contacto angular de una sola filaconsiste en anillo exterior, anillo interior, bola de acero y jaula. Hay un hombro inseparable en los anillos internos y externos del rodamiento. El rodamiento puede soportar carga radial y carga axial al mismo tiempo, y también puede soportar carga axial pura, puede trabajar de manera estable a alta velocidad con un buen rendimiento de funcionamiento y puede acelerar y desacelerar rápidamente. El rodamiento puede estar muy cargado y la instalación es extremadamente simple. Cuando este rodamiento se somete a carga radial pura, ya que la línea de acción de la carga del elemento rodante y la línea de acción de la carga radial no están en el mismo plano radial, se genera la fuerza del componente axial interno, por lo que debe instalarse en pares. Cuando los rodamientos se montan en pares, se puede lograr el espacio libre interno o la precarga especificados sin el uso de espaciadores o dispositivos similares.Rodamientos de bolas de contacto angular de una sola filacon un ángulo de contacto de 40 grados son adecuados para soportar grandes cargas axiales, los rodamientos con un ángulo de contacto de 25 grados se utilizan principalmente para rodamientos de husillo de precisión, y los rodamientos con un ángulo de contacto de 15 grados se utilizan principalmente para rodamientos de precisión de mayor tamaño.

Los rodamientos de bolas de contacto angular se utilizan para alta precisión, alta velocidad, bajo aumento de temperatura y baja vibración y donde se requiere una cierta vida útil. Este rodamiento es ampliamente utilizado en campos relacionados, como bombas industriales, compresores, transporte de materiales y motores.

●Serie de rodamientos

Los tipos de rodamientos incluyen series 7000C, series 7000AC y 7000B.

◆ Serie 7000C: el ángulo de contacto del rodamiento es de 15°.

◆ Serie 7000AC: el ángulo de contacto del rodamiento es de 25°.

◆ Serie 7000B: el ángulo de contacto del rodamiento es de 40°.

●Detalles de producción

◆ El proceso de molienda del anillo interior del rodamiento

Rectificado grueso y fino de ambos extremos del anillo interior (amoladora de superficie de doble extremo de eje horizontal) limpieza → (máquina de limpieza de férulas) inspección de tamaño y forma → (inspector de máquina exterior) → rectificado de diámetros internos y externos (amoladora sin centro) → rectificado de ranura interna (rectificado de ranura de rama) (rectificadora automática de ranura de anillo interior) → desmagnetización (máquina de desmagnetización) limpieza → (máquina de limpieza de férculas) → tamaño, inspección de forma y posición (instrumento de inspección automática fuera de la máquina) → diámetro interior de molienda (diámetro interior de molienda de ranura de rama) (amoladora cilíndrica automática de diámetro interior) → desmagnetización (máquina de desmagnetización) limpieza → (máquina de limpieza de virolas) → inspección de tamaño, forma y posición (instrumento de inspección automática exterior) → canal interno ultrafino (máquina automática de ultraacabado de canal de anillo interior) → desmagnetización (desmagnetizador) limpieza → (virola) limpiador).

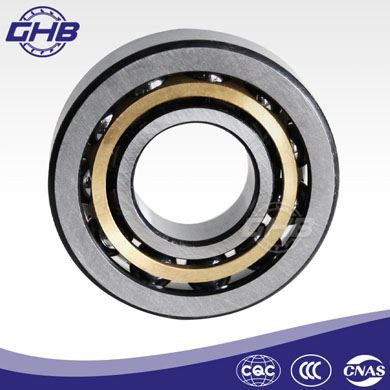

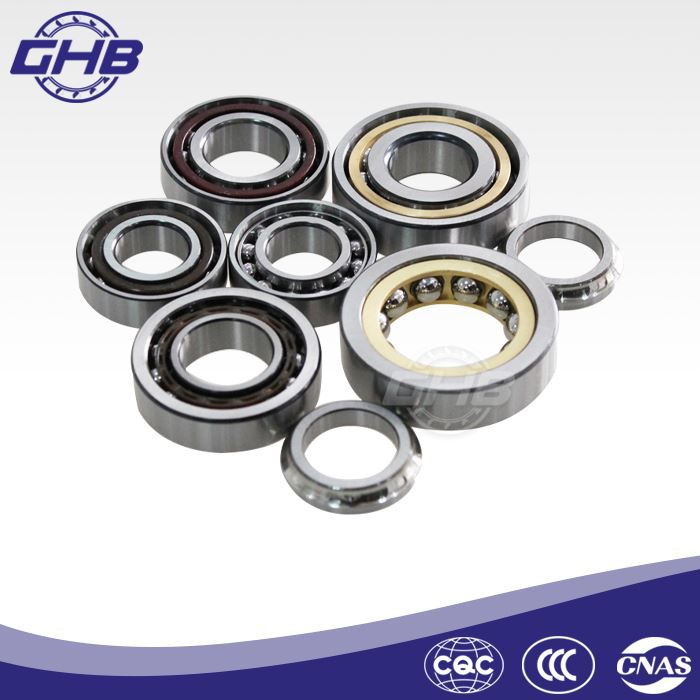

nsk angular contact bearing

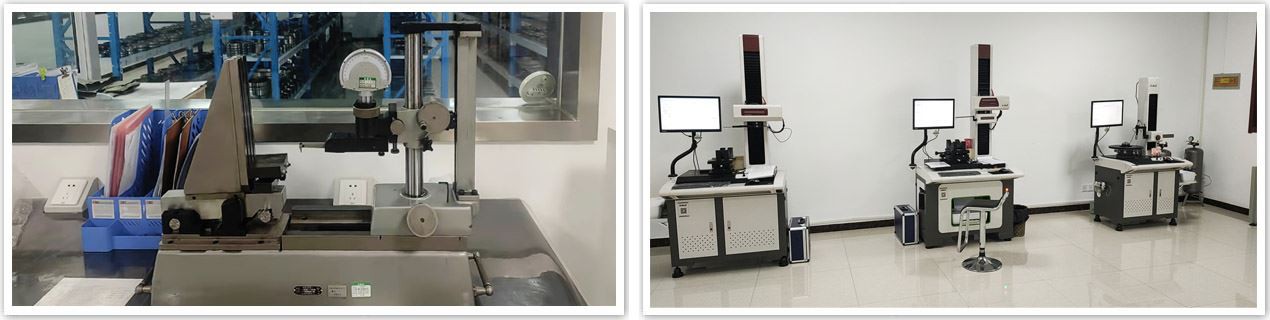

◆ El principio de selección correcta de los instrumentos de medición

Basado en la premisa de una medición confiable, es necesario ahorrar y prestar atención a la eficiencia. Los siguientes puntos pueden considerarse exhaustivamente.

1. Seleccione el instrumento de medición de acuerdo con el lote de producción de la pieza de trabajo. Para lotes pequeños, utilice instrumentos de medición ordinarios. Para lotes grandes, use instrumentos de medición especiales.

2. Considere la forma de los instrumentos de medición de acuerdo con la estructura y la calidad de la pieza de trabajo. Las piezas de trabajo pequeñas y simples se pueden medir en el instrumento de medición. Piezas de trabajo grandes y complejas, el instrumento de medición debe colocarse en la pieza de trabajo para la medición.

3. De acuerdo con el tamaño y los requisitos de la pieza de trabajo, determine las especificaciones de los instrumentos de medición (rango de medición, rango de indicación, valor de escala, etc.). El rango de medición del instrumento de medición debe poder acomodar la pieza de trabajo, o la sonda puede extenderse a la pieza medida; el rango de indicación del instrumento de medida debe superar los posibles cambios de la pieza de trabajo medida. El valor de la escala debe garantizar el error mínimo de la pieza de trabajo medida.

4. Seleccione la precisión del instrumento de medición de acuerdo con la tolerancia de la pieza de trabajo. Si la tolerancia de la pieza de trabajo es pequeña, la precisión del instrumento de medición debe ser alta; si la tolerancia de la pieza de trabajo es grande, la precisión del instrumento de medición debe ser baja.

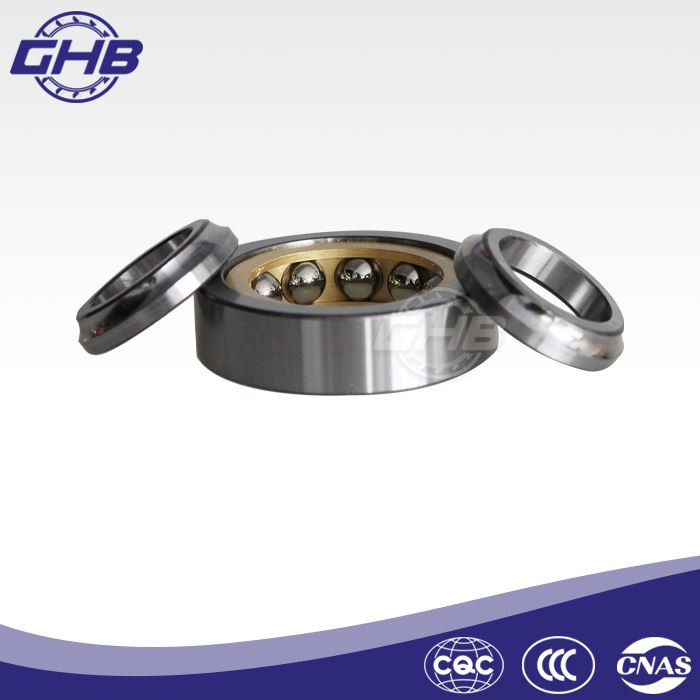

angular contact ball bearing price

●Procesamiento de la jaula de rodamientos

Para mejorar la calidad de procesamiento de la jaula, la jaula debe ser redonda. El espacio en el orificio es una fuente de vibración importante del rodamiento. Si el espacio es demasiado grande, causará el ruido de vibración de la jaula. Si el espacio es demasiado pequeño, causará arrugas en la superficie de la bola de acero, lo que dañará el rodamiento y aumentará la vibración y el ruido. Para rodamientos de bolas de ranura profunda de bajo ruido, se recomienda usar una jaula estampada con una forma de círculo verdadero, un pequeño espacio de bolsillo (0.1 ~ 0.15 mm) y un ancho de placa grande (0.43 ~ 0.48 veces el diámetro de la bola de acero). Tomando la jaula en forma de onda como ejemplo, la profundidad del bolsillo de la jaula, el movimiento radial, la redondez del bolsillo, la desviación del diámetro central y la calidad de la superficie deben controlarse estrictamente para reducir la colisión o el contacto por fricción entre el elemento rodante y la jaula. Además, se pueden utilizar jaulas de plástico. En comparación con los rodamientos de jaula de estampación, los rodamientos de jaula de plástico no solo tienen baja vibración y ruido, sino que también tienen una larga vida útil.

● Por qué elegirnos

Fundada en 2009, Shaanxi Gainhui Heavy Industries Co., Ltd. cubre un área de 16,000 metros cuadrados, que es un fabricante y distribuidor profesional de rodamientos en China. La compañía está comprometida con el diseño, la fabricación y el servicio de rodamientos de precisión, centrándose en proporcionar a los clientes productos de rodamientos confiables y soluciones técnicas rentables.

◆ Respuesta rápida por correo electrónico dentro de 1 a 6 horas.

◆ Proporcionar muestras y dibujos técnicos gratuitos.

◆ Sistema completo de control de calidad y servicio postventa.

◆ Aceptar rodamientos personalizados de los clientes y proporcionar servicio OEM.

◆ Con buena calidad y precio competitivo, los rodamientos se exportan a más de 35 países.

●Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y gran servicio post-venta derodamientos de bolas de contacto angular de una sola fila, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

●Métodos de embalaje

Paquete de tubos

Paquete de caja única

Paquete de palets

●Métodos de entrega

Por Express

Por mar

Por aire

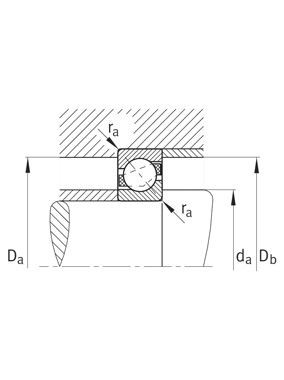

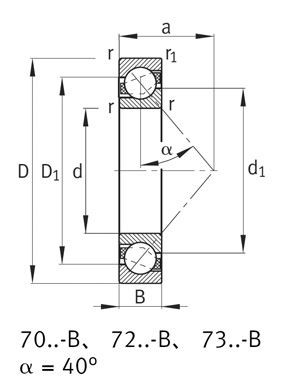

●Parámetros técnicos

Designación de rodamiento	Dimensiones (mm)																Clasificación de carga dinámica básica	Clasificación de carga estática básica	Límite de carga de fatiga	Limitación de la velocidad	Velocidad de referencia	Masa
	d	D	B	r	r1	D1	D2	D3	d1	d2	un	da	Da	Db	Ra	ra1	Cr	Cor	Cur	Ng	Nb	m
				min.	min.	≈	≈	≈	≈	≈	≈	min.	máximo.	máximo.	máximo.	máximo.	N	N	N	mín–1	mín–1	≈kg
7200-B-JP	10	30	9	0.6	0.3	22.1	–	–	18	–	13	14.2	25.8	27.6	0.6	0.3	5 300	2600	174	32 000	22 600	0.033
7200-B-TVP	10	30	9	0.6	0.3	22.1	–	–	18	–	13	14.2	25.8	27.6	0.6	0.3	5 300	2600	174	32 000	22 600	0.032
7200-B-2RS-TVP	10	30	9	0.6	0.3	–	23.3	25.6	–	15.5	13	14.2	25.8	27.6	0.6	0.3	5 300	2600	174	15 000	–	0.032
7201-B-JP	12	32	10	0.6	0.3	24.6	–	–	19.5	–	14	16.2	27.8	29.6	0.6	0.3	7 400	3550	241	28 000	21 100	0.038
7201-B-TVP	12	32	10	0.6	0.3	24.6	–	–	19.5	–	14	16.2	27.8	29.6	0.6	0.3	7 400	3550	241	28 000	21 100	0.035
7201-B-2RS-TVP	12	32	10	0.6	0.3	–	25.9	28.8	–	17	14	16.2	27.8	29.6	0.6	0.3	7 400	3550	241	14 000	–	0.037
7301-B-JP	12	37	12	1	0.6	27.2	–	–	22.1	–	16	17.6	31.4	32.8	1	0.6	11 400	5300	355	24 000	16 300	0.066
7301-B-TVP	12	37	12	1	0.6	27.2	–	–	22.1	–	16	17.6	31.4	32.8	1	0.6	11 400	5300	355	24 000	16 300	0.06
7202-B-JP	15	35	11	0.6	0.3	27.6	–	–	22.5	–	16	19.2	30.8	32.6	0.6	0.3	8 400	4450	300	24 000	19 100	0.047
7202-B-TVP	15	35	11	0.6	0.3	27.6	–	–	22.5	–	16	19.2	30.8	32.6	0.6	0.3	8 400	4450	300	24 000	19 100	0.044
7202-B-2RS-TVP	15	35	11	0.6	0.3	–	29.2	32.1	–	19.7	16	19.2	30.8	32.6	0.6	0.3	8 400	4450	300	12 000	–	0.044
7302-B-JP	15	42	13	1	0.6	31.8	–	–	25.5	–	18	20.6	36.4	37.8	1	0.6	14 200	7200	485	20 000	14 200	0.088
7302-B-TVP	15	42	13	1	0.6	31.8	–	–	25.5	–	18	20.6	36.4	37.8	1	0.6	14 200	7200	485	20 000	14 200	0.082
7302-B-2RS-TVP	15	42	13	1	0.6	–	33.3	38.1	–	22.9	18	20.6	36.4	37.8	1	0.6	14 200	7200	485	11 000	–	0.082
7203-B-JP	17	40	12	0.6	0.3	31.2	–	–	26.2	–	18	21.2	35.8	37.6	0.6	0.6	10 500	5700	380	20 000	17 100	0.069
7203-B-TVP	17	40	12	0.6	0.3	31.2	–	–	26.2	–	18	21.2	35.8	37.6	0.6	0.6	10 500	5700	380	20 000	17 100	0.065
7203-B-2RS-TVP	17	40	12	0.6	0.3	–	33.1	36.3	–	22.9	18	21.2	35.8	37.6	0.6	0.6	10 500	5700	380	11 000	–	0.065
7303-B-JP	17	47	14	1	0.6	35.8	–	–	28.5	–	20	22.6	41.4	42.8	1	0.6	17 600	9000	610	18 000	12 800	0.117
7303-B-TVP	17	47	14	1	0.6	35.8	–	–	28.5	–	20	22.6	41.4	42.8	1	0.6	17 600	9000	610	18 000	12 800	0.109
7303-B-2RS-TVP	17	47	14	1	0.6	–	37.2	42.6	–	26.1	20	22.6	41.4	42.8	1	0.6	17 600	9000	610	9500	–	0.109
7004-B-TVP	20	42	12	0.6	0.3	34.7	–	–	29.1	–	12	23.2	38.8	40	0.6	0.3	13 400	7000	470	18 000	14 600	0.06
7004-B-2RS-TVP	20	42	12	0.6	0.3	–	37.1	39.8	–	25.9	12	23.2	38.8	40	0.6	0.3	13 400	7000	470	9500	–	0.061
7204-B-JP	20	47	14	1	0.6	36.6	–	–	30.4	–	21	25.6	41.4	42.8	1	0.6	14 000	7800	520	18 000	15 400	0.111
7204-B-TVP	20	47	14	1	0.6	36.6	–	–	30.4	–	21	25.6	41.4	42.8	1	0.6	14 000	7800	520	18 000	15 400	0.104
7204-B-2RS-TVP	20	47	14	1	0.6	–	39.1	43	–	26.8	21	25.6	41.4	42.8	1	0.6	14 000	7800	520	9000	–	0.104
7304-B-JP	20	52	15	1.1	0.6	39.9	–	–	32.4	–	23	27	45	47.8	1	0.6	20 400	11 100	750	17 000	11 500	0.152
7304-B-TVP	20	52	15	1.1	0.6	39.9	–	–	32.4	–	23	27	45	47.8	1	0.6	20 400	11 100	750	17 000	11 500	0.143
7304-B-2RS-TVP	20	52	15	1.1	0.6	–	41.4	47.1	–	30	23	27	45	47.8	1	0.6	20 400	11 100	750	8500	–	0.143
7005-B-TVP	25	47	12	0.6	0.3	39.7	–	–	34.1	–	21	28.2	43.8	45	0.6	0.3	14 900	8600	580	16 000	12 200	0.071
7005-B-2RS-TVP	25	47	12	0.6	0.3	–	41.5	44.8	–	30.9	21	28.2	43.8	45	0.6	0.3	14 900	8600	580	8000	–	0.071
7205-B-JP	25	52	15	1	0.6	41.6	–	–	35.4	–	24	30.6	46.4	47.8	1	0.6	15 300	9000	600	16 000	13 700	0.135
7205-B-TVP	25	52	15	1	0.6	41.6	–	–	35.4	–	24	30.6	46.4	47.8	1	0.6	15 300	9000	600	16 000	13 700	0.127
7205-B-2RS-TVP	25	52	15	1	0.6	–	44.1	48	–	31.8	24	30.6	46.4	47.8	1	0.6	15 300	9000	600	8000	–	0.127
7305-B-JP	25	62	17	1.1	0.6	48.1	–	–	39.3	–	27	32	55	57.8	1	0.6	28 000	15 800	1070	14 000	9 800	0.242
7305-B-TVP	25	62	17	1.1	0.6	48.1	–	–	39.3	–	27	32	55	57.8	1	0.6	28 000	15 800	1070	14 000	9 800	0.223
7305-B-2RS-TVP	25	62	17	1.1	0.6	–	50.4	57.1	–	35.8	27	32	55	57.8	1	0.6	28 000	15 800	1070	7000	–	0.231
71806-B-TVH	30	42	7	0.3	0.2	37.3	–	–	34.7	–	18.6	32	40	40.6	0.3	0.2	5 600	4550	295	17 000	–	0.025
7006-B-TVP	30	55	13	1	0.6	46.9	–	–	40.7	–	24	34.6	50.4	51.8	1	0.6	18 400	11 500	770	14 000	10 400	0.109
7006-B-2RS-TVP	30	55	13	1	0.6	–	48.8	53.6	–	38.2	24	34.6	50.4	51.8	1	0.6	18 400	11 500	770	6700	–	0.109
7206-B-JP	30	62	16	1	0.6	49.8	–	–	42.8	–	27	35.6	56.4	57.8	1	0.6	21 700	14 100	950	13 000	11200	0.202
7206-B-TVP	30	62	16	1	0.6	49.8	–	–	42.8	–	27	35.6	56.4	57.8	1	0.6	21 700	14 100	950	13 000	11 200	0.196
7206-B-2RS-TVP	30	62	16	1	0.6	–	51.9	57	–	39.8	27	35.6	56.4	57.8	1	0.6	21 700	14 100	950	6300	–	0.203
7306-B-JP	30	72	19	1.1	0.6	56	–	–	46.5	–	31	37	65	67.8	1	0.6	35 500	22 100	1490	11 000	8 600	0.362
7306-B-TVP	30	72	19	1.1	0.6	56	–	–	46.5	–	31	37	65	67.8	1	0.6	35 500	22 100	1490	11 000	8 600	0.341
7306-B-2RS-TVP	30	72	19	1.1	0.6	–	58.6	65.9	–	42.8	31	37	65	67.8	1	0.6	35 500	22 100	1490	6000	–	0.341
71807-B-TVH	35	47	7	0.3	0.2	42.3	–	–	39.7	–	20.7	37	45	45.6	0.3	0.2	6 000	5300	350	15 000	–	0.027
7007-B-TVP	35	62	14	1	0.6	53.2	–	–	46.5	–	27	39.6	57.4	58.8	1	0.6	22 400	14 800	1000	12 000	9 200	0.14
7007-B-2RS-TVP	35	62	14	1	0.6	–	55	60.4	–	44	27	39.6	57.4	58.8	1	0.6	22 400	14 800	1000	6000	–	0.14
7207-B-JP	35	72	17	1.1	0.6	57.9	–	–	49.5	–	31	42	65	67.8	1	0.6	28 000	19 000	1280	11 000	9 600	0.3
7207-B-TVP	35	72	17	1.1	0.6	57.9	–	–	49.5	–	31	42	65	67.8	1	0.6	28 000	19 000	1280	11 000	9 600	0.282

Para obtener más datos, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
