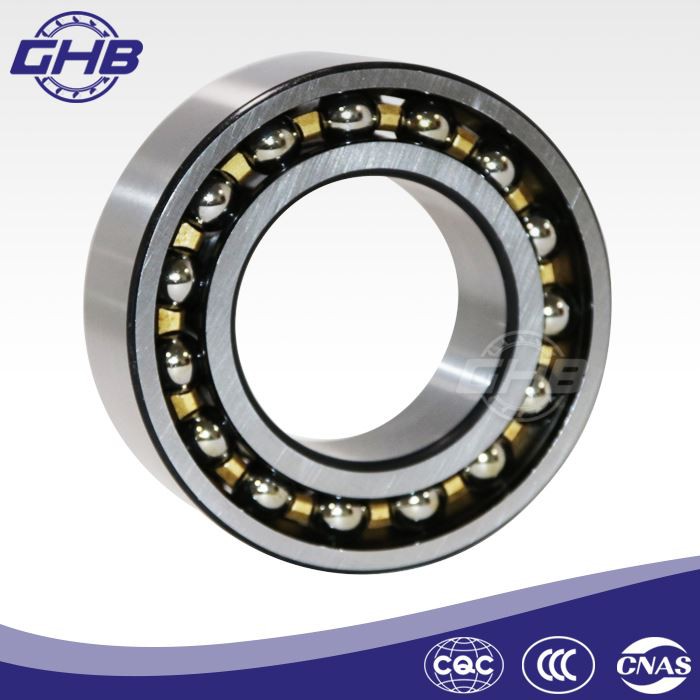

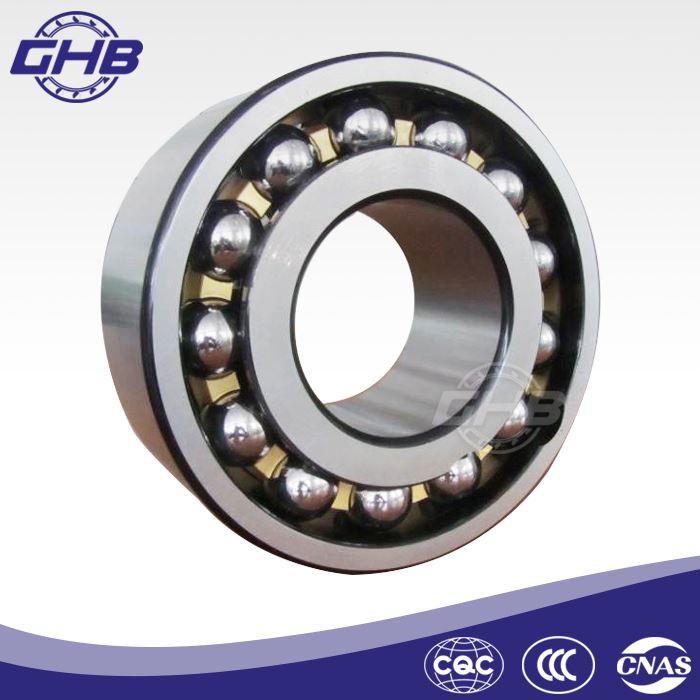

Rodamientos de bolas de contacto angular de doble hilera

Material: acero cromado
Precisión: P0, P6, P5, P4, P2
Juego radial: C0, C3, C2, C4
Número de fila: fila doble
Paquete: paquete de tubo, caja individual
Muestras gratuitas y dibujo técnico: Disponible
Condiciones de entrega: MANDO, CIF, EXW, CFR
Condiciones de pago: T/T, L/C, Paypal, Western union, Moneygram
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

en diseño,rodamientos de bolas de contacto angular de dos hilerasson básicamente los mismos que los rodamientos de bolas de contacto angular de una hilera, pero los primeros solo ocupan menos espacio axial, tienen mejor rigidez y pueden soportar momentos de vuelco. El rodamiento puede soportar cargas radiales y cargas axiales que actúan en dos direcciones. Puede evitar el desplazamiento axial en dos-direcciones del eje o la carcasa, por lo que se utiliza principalmente en componentes que limitan el desplazamiento axial en dos-direcciones del eje y la carcasa, para proporcionar Disposición de rodamiento alto relativamente rígida para aplicaciones en las que el espacio axial es limitado cuando dos rodamientos de bolas de contacto angular de una hilera están dispuestos en una disposición de espalda-con-espalda. losrodamientos de bolas de contacto angular de dos hilerasgeneralmente adopta una jaula de nailon o una jaula sólida de latón. Los rodamientos son inseparables-, especialmente adecuados para ocasiones que requieren una gran rigidez, y se utilizan mucho en los cubos de las ruedas delanteras de los automóviles.

Los rodamientos de contacto angular de doble hilera son ampliamente utilizados en campos relacionados, incluyendo bombas de aceite, sopladores, compresores de aire, varias transmisiones, bombas de inyección de combustible, maquinaria de impresión, reductores planetarios, equipos de extracción, reductores cicloides, maquinaria de envasado de alimentos, equipos de inspección y análisis, finos maquinaria química, etc.

● Serie de rodamientos

En cuanto a la estructura de los rodamientos de bolas de contacto angular, hay tipo A con un diámetro exterior inferior o igual a 90 mm, tipo A y tipo E con un diámetro exterior superior a 90 mm, tipo A y tipo E con cubierta antipolvo y anillo de sellado. En cuanto a los tipos de rodamientos, hay 38 series, 30 series, 32 series, 33 series.

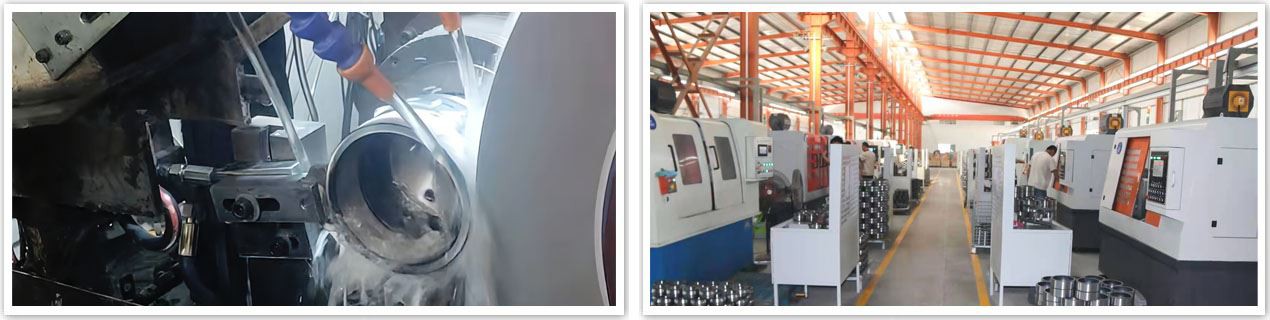

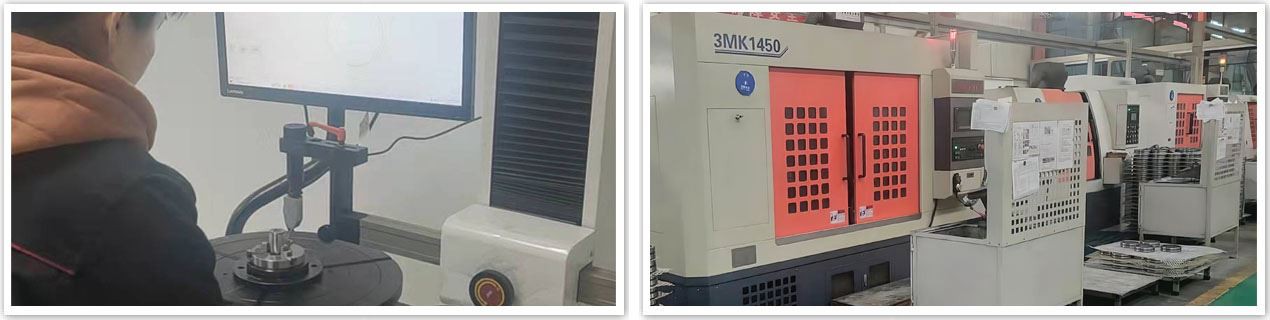

● Detalles de producción

◆ Turning of angular contact ball bearing cages

Most of them are ball-shaped integral cage structures, and the processing process is roughly as follows: rough turning (ring) → flat end face, inner diameter of the turning → taper (expanding) pockets and marking on non-reference planes → (boring oval holes) → finishing the inner and outer diameters → finishing the end face → marking → deburring.

Verifique el diámetro central y la forma del bolsillo de la bola a través de la placa de muestra, verifique la profundidad de rodadura a través de la prueba de presión de la bola de acero, si la mano puede empujar sin caerse, está calificada.

Verifique el orificio elíptico midiendo el eje corto del calibre del tapón, mida el eje largo con el calibre del tapón en forma de pieza-e inspeccione visualmente la unión de los dos círculos, no debe haber pasos obvios.

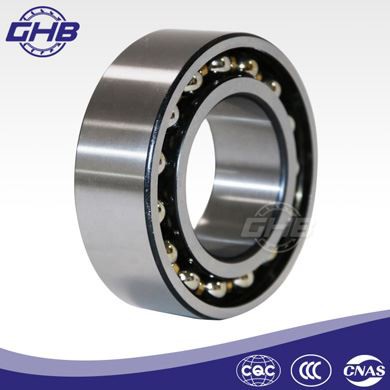

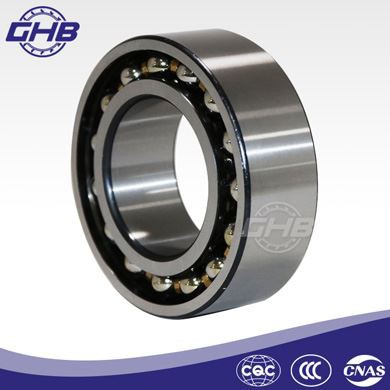

ntn angular contact ball bearing

◆ Defects in forging processing

1. Manchas blancas de defectos internos, es decir, hay manchas blancas plateadas-con superficie lisa en la sección longitudinal del acero después del trabajo en caliente, redondas u ovaladas. Afectan seriamente el alargamiento, la reducción del área y la resistencia al impacto de la pieza de trabajo.

2. Debido a una forja incorrecta, aparecen grietas internas en forma de patas de pollo o de espiga, y también aparecen grietas sutiles que destruyen la continuidad del metal. Cuando la pieza de trabajo se somete a cargas elevadas, especialmente cargas repetidas, fallará antes de tiempo.

3. Los defectos de la superficie tienen cicatrices en la superficie, lo que hace que la pieza de trabajo sea propensa a la concentración de tensión y la fractura por fatiga. Las rebabas o rayones resultantes afectarán la sujeción correcta y la eficiencia del proceso de torneado, y los rayones severos reducirán la resistencia del acero y provocarán grietas.

4. El centro cóncavo de la cara del extremo producido por el laminado y la expansión aumentará la cantidad de torneado o hará que se deseche el forjado.

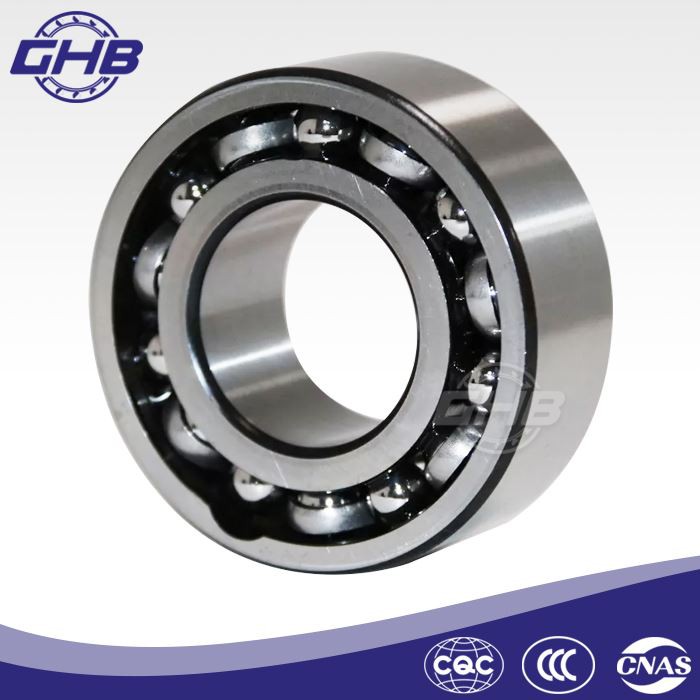

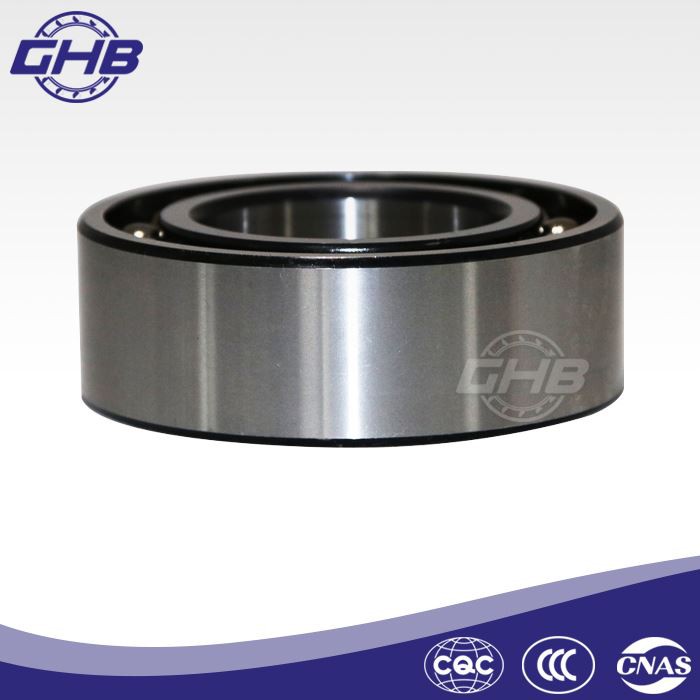

3204 bearing

● Clasificación de carga dinámica y vida útil de los rodamientos

Para los rodamientos seleccionados para cada ocasión específica, generalmente no es realista determinar su idoneidad a través de una gran cantidad de pruebas de rodamientos. Sin embargo, la vida es una manifestación importante de idoneidad, por lo que se puede considerar que un cálculo confiable de la vida puede ser un sustituto apropiado y conveniente para las pruebas. El método de cálculo de la clasificación de carga dinámica del rodamiento especificado en GB/T6391-2003/ISO281:1990 se basa en la falla por fatiga del material (aparición de picaduras). La vida nominal básica de los rodamientos de bolas radiales es la vida asociada con una confiabilidad del 90 por ciento, que generalmente se asocia con materiales de alta calidad y buena calidad de mecanizado y condiciones normales de funcionamiento.

● Preguntas frecuentes (Preguntas frecuentes)

P1: ¿Cuánto tiempo se responderá nuestra consulta y pregunta?

A1: Después de recibir su consulta y pregunta, le responderemos dentro de 1 a 6 horas.

P2: ¿Qué hay de la calidad de los rodamientos?

A2: Suministramos rodamientos de alta calidad y seguimos estrictamente el estándar ISO9001 para la producción.

Q3: ¿Cuál es el MOQ de los productos?

A3: por lo general, el pedido mínimo es de 1 pieza y depende del modelo.

P4: ¿Qué tal el tiempo de entrega de los productos?

A4: por lo general, el tiempo de entrega es de 3 a 15 días y depende de la cantidad.

P5: ¿Cómo controla la calidad de los productos y verifica la calidad antes de la entrega?

A5: Nuestra empresa cuenta con un departamento de inspección de calidad profesional, que controla estrictamente la calidad de los productos y cuenta con un servicio posventa completo-.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-derodamientos de bolas de contacto angular de dos hileras, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

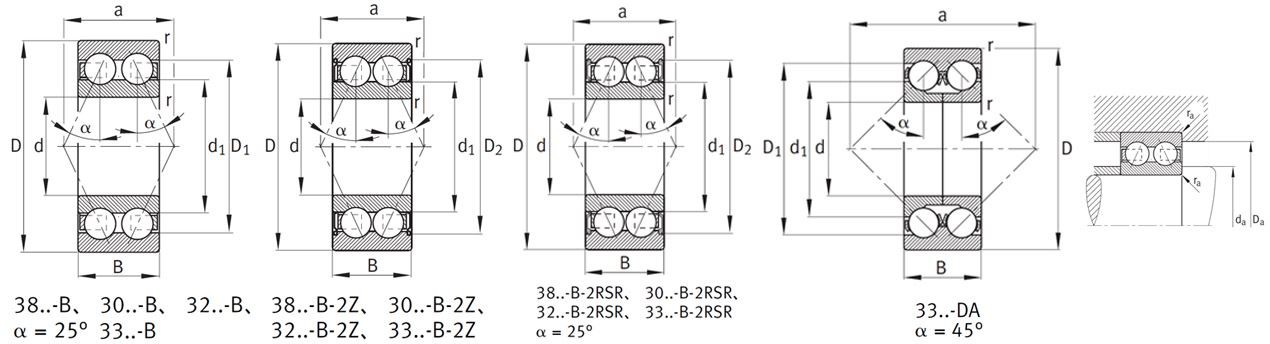

● Parámetros técnicos

angular contact double row ball bearings

Designación de rodamiento	Dimensiones (mm)											Capacidad de carga dinámica básica	Capacidad de carga estática básica	límite de carga de fatiga	Limitación de velocidad	Velocidad de referencia	Masa
	d	D	B	r	D1	D2	d1	a	da	da	real academia de bellas artes	cr	corazón	Canalla	ng	nótese bien	m
				mín.	≈	≈	≈	≈	mín.	máx.	máx.	N	N	N	min–1	min–1	≈kg
30/5-B-TVH	5	14	7	0.2	–	–	7.5	6.3	6.4	12.6	0.2	1 810	950	48.5	30 000	32 000	0.008
30/5-B-2Z-TVH	5	14	7	0.2	–	–	7.5	6.3	6.4	12.6	0.2	1 810	950	48.5	24 000	32 000	0.008
30/5-B-2RSR-TVH	5	14	7	0.2	–	–	7.5	6.3	6.4	12.6	0.2	1 810	950	48.5	15 000	–	0.008
30/6-B-TVH	6	17	9	0.3	–	–	8.3	8.8	8	15	0.3	3 100	1 420	72	28 000	32 000	0.01
30/6-B-2Z-TVH	6	17	9	0.3	–	–	8.3	8.8	8	15	0.3	3 100	1 420	72	22 000	32 000	0.01
30/6-B-2RSR-TVH	6	17	9	0.3	–	–	8.3	8.8	8	15	0.3	3 100	1 420	72	15 000	–	0.01
30/7-B-TVH	7	19	10	0.3	–	–	9	10	9	17	0.3	3 650	1 700	86	26 000	31 500	0.012
30/7-B-2Z-TVH	7	19	10	0.3	–	–	9	10	9	17	0.3	3 650	1 700	86	20 000	31 500	0.012
30/7-B-2RSR-TVH	7	19	10	0.3	–	–	9	10	9	17	0.3	3 650	1 700	86	15 000	–	0.012
30/8-B-TVH	8	22	11	0.3	–	–	10.5	10.7	10	20	0.3	5 200	2 650	133	26 000	26 000	0.02
30/8-B-2Z-TVH	8	22	11	0.3	–	–	10.5	10.7	10	20	0.3	5 200	2 650	133	19 000	26 000	0.02
30/8-B-2RSR-TVH	8	22	11	0.3	–	–	10.5	10.7	10	20	0.3	5 200	2 650	133	14 000	–	0.02
3800-B-TVH	10	19	7	0.3	–	–	13	8.1	12	17	0.3	2 120	1 400	71	26 000	21 100	0.008
3800-B-2Z-TVH	10	19	7	0.3	–	–	13	8.1	12	17	0.3	2 120	1 400	71	18 000	21 100	0.008
3800-B-2RSR-TVH	10	19	7	0.3	–	–	13	8.1	12	17	0.3	2 120	1 400	71	16 000	–	0.008
3000-B-TVH	10	26	12	0.3	–	–	13.5	12.3	12	24	0.3	5 700	3 250	164	24 000	22 100	0.022
3000-B-2Z-TVH	10	26	12	0.3	–	–	13.5	12.3	12	24	0.3	5 700	3 250	164	17 000	22 100	0.022
3000-B-2RSR-TVH	10	26	12	0.3	–	–	13.5	12.3	12	24	0.3	5 700	3 250	164	14 000	–	0.022
3200-B-TVH	10	30	14	0.6	23.9	–	17.9	15	14.2	25.8	0.6	7 800	4 550	223	22 000	19 300	0.05
3200-B-2Z-TVH	10	30	14	0.6	–	25.3	17.9	15	14.2	25.8	0.6	7 800	4 550	223	16 000	19 300	0.051
3801-B-TVH	12	21	7	0.3	–	–	15	8.9	14	19	0.3	2 190	1 550	79	24 000	18 100	0.008
3801-B-2Z-TVH	12	21	7	0.3	–	–	15	8.9	14	19	0.3	2 190	1 550	79	17 000	18 100	0.008
3801-B-2RSR-TVH	12	21	7	0.3	–	–	15	8.9	14	19	0.3	2 190	1 550	79	15 000	–	0.008
3001-B-TVH	12	28	12	0.3	–	–	15.5	13	14	26	0.3	6 200	3 750	191	22 000	19 400	0.025
3001-B-2Z-TVH	12	28	12	0.3	–	–	15.5	13	14	26	0.3	6 200	3 750	191	16 000	19 400	0.025
3001-B-2RSR-TVH	12	28	12	0.3	–	–	15.5	13	14	26	0.3	6 200	3 750	191	13 000	–	0.025
3201-B-TVH	12	32	15.9	0.6	25.7	–	18.3	17	16.2	27.8	0.6	10 600	5 850	295	20 000	20 000	0.051
3201-B-2Z-TVH	12	32	15.9	0.6	–	28.1	18.3	17	16.2	27.8	0.6	10 600	5 850	295	15 000	20 000	0.053
3802-B-TVH	15	24	7	0.3	–	–	18	10.1	17	22	0.3	2 430	1960	99	22 000	14 800	0.009
3802-B-2Z-TVH	15	24	7	0.3	–	–	18	10.1	17	22	0.3	2 430	1960	99	16 000	14 800	0.009
3802-B-2RSR-TVH	15	24	7	0.3	–	–	18	10.1	17	22	0.3	2 430	1960	99	14 000	–	0.009
3002-B-TVH	15	32	13	0.3	–	–	20.4	14.8	17	30	0.3	8 600	5400	275	20 000	15 800	0.036
3002-B-2Z-TVH	15	32	13	0.3	–	–	20.4	14.8	17	30	0.3	8 600	5400	275	15 000	15 800	0.036
3002-B-2RSR-TVH	15	32	13	0.3	–	–	20.4	14.8	17	30	0.3	8 600	5400	275	12 000	–	0.036
3202-B-TVH	15	35	15.9	0.6	28.8	–	21.1	18	19.2	30.8	0.6	11 800	7100	360	19 000	17 100	0.065
3202-B-2Z-TVH	15	35	15.9	0.6	–	30.9	21.1	18	19.2	30.8	0.6	11 800	7100	360	14 000	17 100	0.067
3202-B-2RSR-TVH	15	35	15.9	0.6	–	30.9	21.1	18	19.2	30.8	0.6	11 800	7100	360	12 000	–	0.067
3302-B-TVH	15	42	19	1	34.5	–	25.6	21	20.6	36.4	1	16 300	10 000	460	16 000	11 000	0.124
3803-B-TVH	17	26	7	0.3	–	–	20	10.9	19	24	0.3	2 480	2080	107	19 000	13 200	0.015
3803-B-2Z-TVH	17	26	7	0.3	–	–	20	10.9	19	24	0.3	2 480	2080	107	14 000	13 200	0.015
3803-B-2RSR-TVH	17	26	7	0.3	–	–	20	10.9	19	24	0.3	2 480	2080	107	12 000	–	0.015
3003-B-TVH	17	35	14	0.3	–	–	21.6	15.5	19	33	0.3	9 200	6200	315	18 000	15 400	0.042
3003-B-2Z-TVH	17	35	14	0.3	–	–	21.6	15.5	19	33	0.3	9 200	6200	315	13 000	15 400	0.042
3003-B-2RSR-TVH	17	35	14	0.3	–	–	21.6	15.5	19	33	0.3	9 200	6200	315	11 000	–	0.042
3203-B-TVH	17	40	17.5	0.6	33.1	–	24	20	21.2	35.8	0.6	14 600	9000	420	17 000	15 500	0.093
3203-B-2Z-TVH	17	40	17.5	0.6	–	35.1	24	20	21.2	35.8	0.6	14 600	9000	420	12 000	15 500	0.095
3203-B-2RSR-TVH	17	40	17.5	0.6	–	35.1	24	20	21.2	35.8	0.6	14 600	9000	420	10 000	–	0.095
3303-B-TVH	17	47	22.2	1	37.7	–	26.2	24	22.6	41.4	1	20 800	12 500	570	15 000	11 500	0.177
3804-B-TVH	20	32	10	0.3	–	–	24.3	14.3	22	30	0.3	5 800	4850	245	17 000	11 900	0.02
3804-B-2Z-TVH	20	32	10	0.3	–	–	24.3	14.3	22	30	0.3	5 800	4850	245	12 000	11 900	0.02

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
