Rodamientos de bolas de empuje de doble dirección

Material: acero cromado (GCr15)
Precisión: P0, P6, P5, P4
Material de la jaula: Acero, Latón
Rango de temperatura de trabajo: -30 grados 150 grados
Característica: alta-precisión, bajo-ruido, larga-vida útil
Place of origin: Xi'an city, China
Capacidad de suministro: 100000 piezas por mes
Tiempo de entrega: alrededor de 3 a 15 días
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

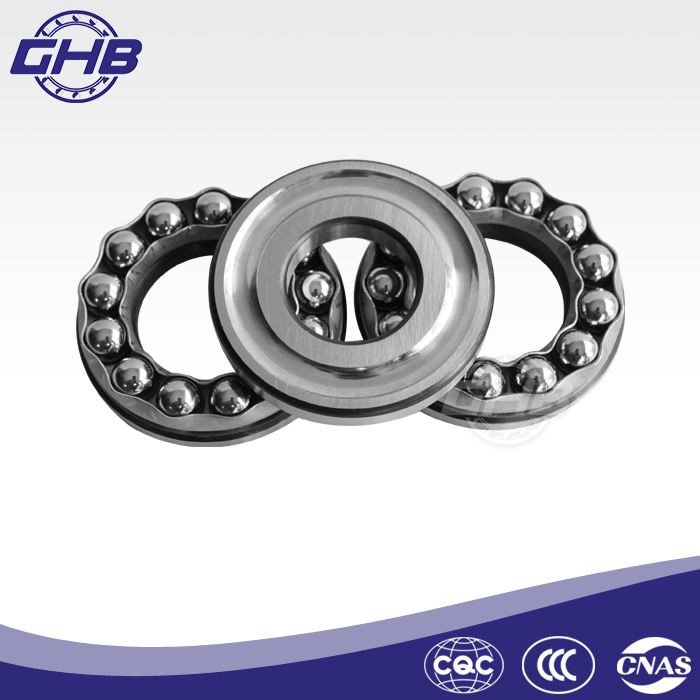

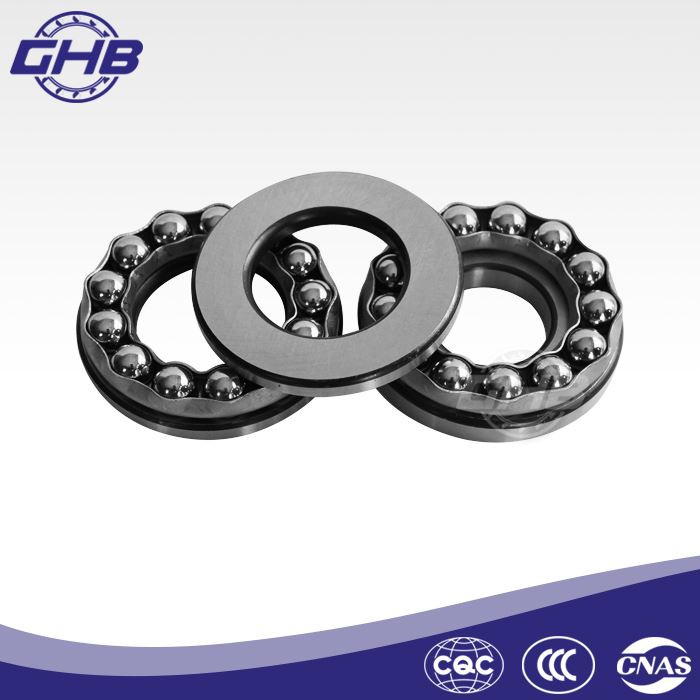

Rodamientos axiales de bolas de doble efectoconsta de un anillo de eje, dos anillos de asiento y dos juegos de conjuntos de jaula de bolas de acero, y los conjuntos son separados e intercambiables. Cada pieza se puede instalar, desmontar e inspeccionar de forma independiente. Al igual que los rodamientos axiales de bolas de simple efecto, los rodamientos solo pueden soportar cargas axiales, no cargas radiales, con una velocidad límite muy baja. El rodamiento puede soportar la carga axial en dos direcciones, limitar el desplazamiento axial en dos direcciones y no puede limitar el desplazamiento radial del eje. Cuando la dirección axial del eje y el orificio del asiento del cojinete no coinciden, especialmente a alta velocidad o alta aceleración, o cuando la dirección de la carga cambia rápidamente, provocará el descentramiento radial del conjunto de bolas de acero en la pista de rodadura, lo que provocará elrodamientos axiales de bolas de doble efectofallar prematuramente. La línea central del eje central y la superficie de apoyo de la carcasa deben ser verticales y el eje no debe estar inclinado ni desviado.

Los rodamientos axiales de bolas son adecuados para piezas que soportan carga axial y baja velocidad, y se utilizan ampliamente en automóviles, máquinas herramienta, maquinaria pesada y otros campos.

● Serie de rodamientos

Los tipos de rodamientos incluyen la serie 522, la serie 523, la serie 542, la serie 543, la serie 542 más U2 y la serie 543 más U3.

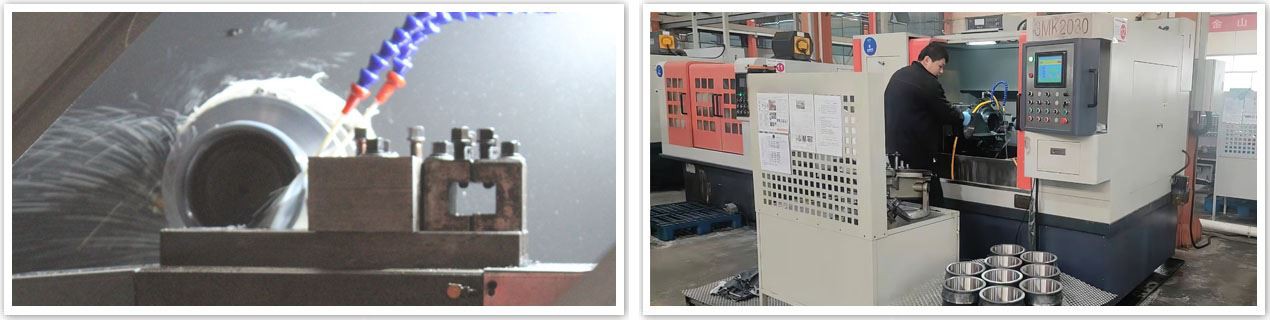

● Detalles de producción

◆ Selection of bearing ring blanks

1. Barra recocida: adecuada para el torneado de anillos de rodamientos pequeños con un diámetro exterior de menos de 50 mm, con baja utilización de material y gran cantidad de torneado. Adecuado para mecanizar grandes lotes de anillos de cojinetes en tornos automáticos de varios-husillos.

2. Material del tubo: se utiliza principalmente en la línea automática integral de rodamientos de tamaño pequeño y mediano-para la producción en masa, y se gira directamente con un solo-eje o con varios-ejes. torno automático, con pequeña cantidad de giro y alta eficiencia de producción. El tamaño del material del tubo es generalmente de 2080 mm, no más de 105 mm. Los anillos de rodamiento con diámetros pequeños usan tubos de acero frío, y aquellos con diámetros grandes pueden usar tubos de acero laminados en caliente-. Los cojinetes fabricados con tubos de acero tienen una vida más larga que los fabricados con piezas forjadas ordinarias. La desventaja es que la tubería de acero es más costosa y la especificación es insuficiente.

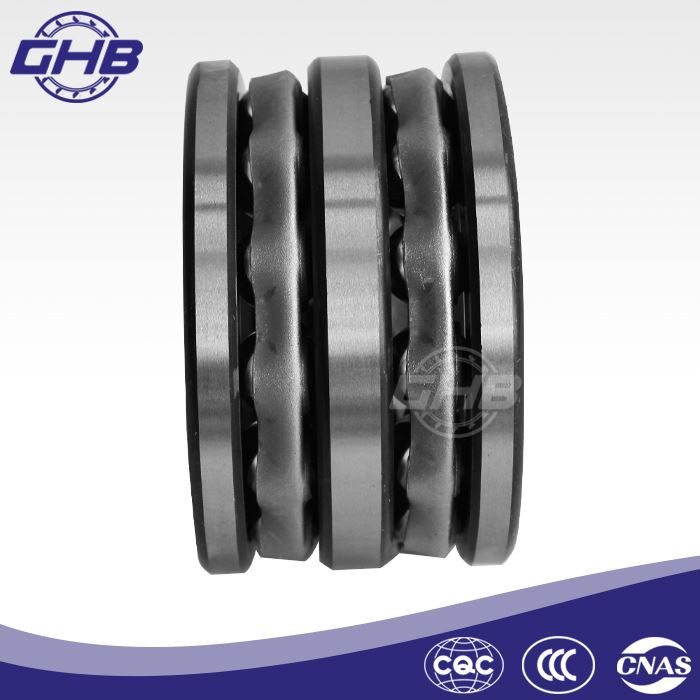

double thrust bearings

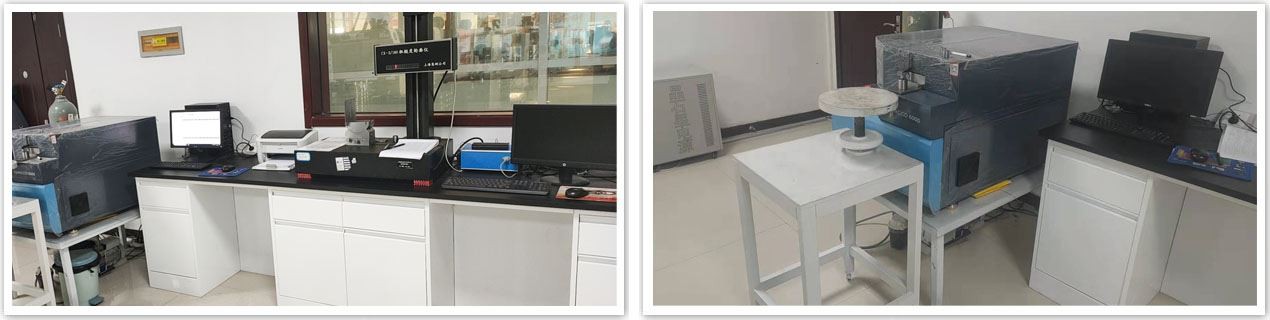

◆ Forging quality inspection

Incluye la inspección de calidad de apariencia y calidad interna. La inspección de calidad de la apariencia se refiere principalmente al tamaño geométrico, la forma, el estado de la superficie y otros elementos de las piezas forjadas. La inspección de calidad interna se refiere principalmente a la composición química, macroestructura, microestructura y propiedades mecánicas de las piezas forjadas.

Específicamente, la inspección de calidad de apariencia de las piezas forjadas es para verificar si la forma y las dimensiones geométricas de las piezas forjadas cumplen con los requisitos de los dibujos, si la superficie de las piezas forjadas tiene defectos, qué tipo de defectos son y cuáles son sus características morfológicas. El contenido de inspección de la condición de la superficie generalmente es para verificar si la superficie de la forja tiene grietas superficiales, pliegues, arrugas, hoyos de presión, cáscaras de naranja, ampollas, cicatrices, hoyos de corrosión, golpes, objetos extraños, relleno insuficiente, hoyos, falta de carne , marcas de arañazos y otros defectos.

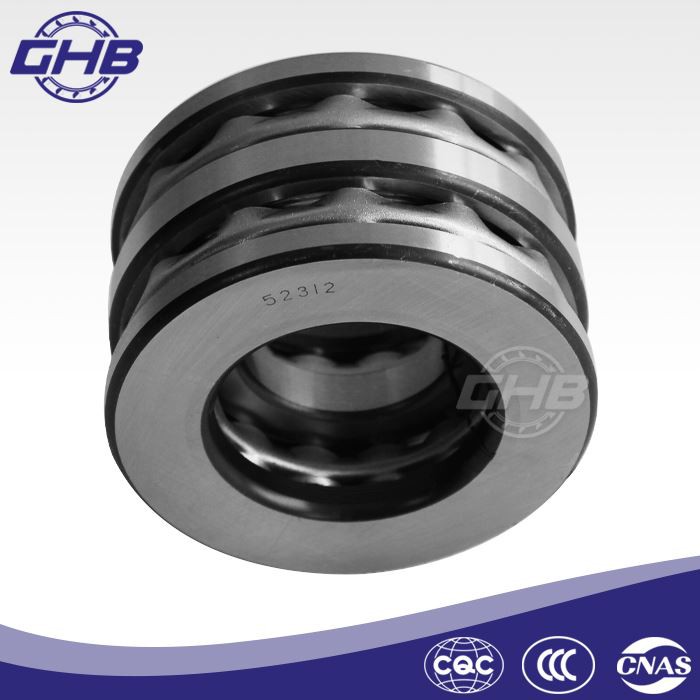

52204 bearing

● Ruido causado por la precisión de mecanizado del rodamiento

Ruido causado por la precisión de mecanizado del rodamiento.

Los errores de precisión de mecanizado de las piezas del rodamiento (desviación de la ranura, desviación circular, diferencia mutua de los elementos rodantes, diferencia del grosor de la pared de la férula, ondulación y aspereza, etc.) también causarán vibraciones y ruidos en el rodamiento. La superficie de trabajo de las piezas del rodamiento (refiriéndose a la pista de rodadura interior, la pista de rodadura exterior, la superficie del elemento rodante) tendrá errores geométricos microscópicos como ondulación, redondez y rugosidad de la superficie incluso si se utiliza la tecnología de procesamiento más precisa. Cuando el rodamiento está funcionando, si los parámetros anteriores son grandes, se formará una cierta frecuencia de vibración y ruido debido al efecto del soporte elástico. A cierta velocidad, tiene una cierta frecuencia de vibración y, a veces, es áspera. El ruido es más sensible a medida que aumenta o disminuye la velocidad, y la frecuencia aumenta o disminuye con la velocidad.

● Certificación

51103 thrust bearing

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-derodamientos axiales de bolas de doble efecto, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

● Parámetros técnicos

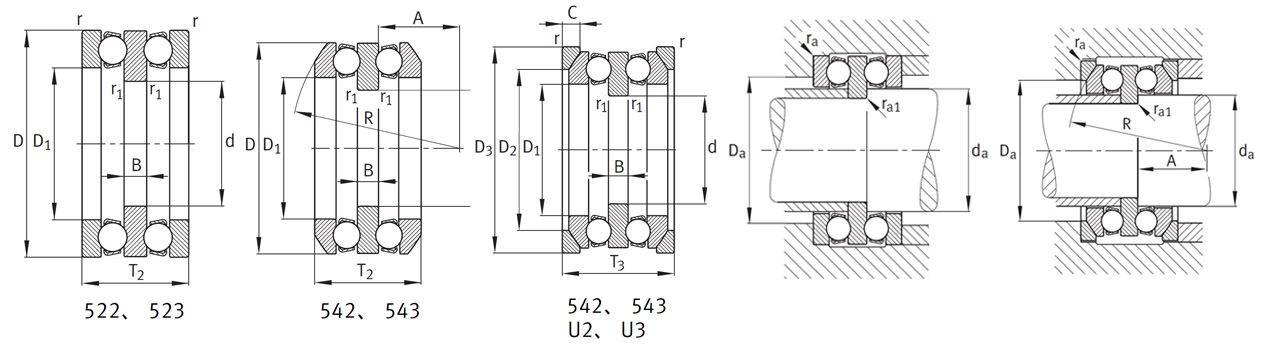

double thrust bearings

Designación de rodamiento	Lavadora	Dimensiones (mm)																	Capacidad de carga dinámica básica	Capacidad de carga estática básica	límite de carga de fatiga	Factor de carga mínimo	Limitación de velocidad	Masa
		d	D	T2	D1	B	r	r1	R	A	D2	D3	C	T3	da	da	real academia de bellas artes	ra1	California	Coá	Cuá	A	ng	Llevando	Lavadora
							mín.	mín.								máx.	máx.	máx.	N	N	N		min–1	≈kg	≈kg
52202	–	10	32	22	17	5	0.6	0.3	–	–	–	–	–	–	15	22	0.6	0.3	16 600	25 000	1100	0.003	9000	0.076	–
52204	–	15	40	26	22	6	0.6	0.3	–	–	–	–	–	–	20	28	0.6	0.3	22 400	37 500	1660	0.01	7500	0.145	–
52205	–	20	47	28	27	7	0.6	0.3	–	–	–	–	–	–	25	34	0.6	0.3	28 000	50 000	2220	0.013	6700	0.215	–
54205	–	20	47	31.4	27	7	0.6	0.3	40	16.5	–	–	–	–	25	36	0.6	0.3	28 000	50 000	2220	0.013	6700	0.221	–
54205	U205	20	47	31.4	27	7	0.6	0.3	40	16.5	36	50	5.5	36	25	36	0.6	0.3	28 000	50 000	2220	0.013	6700	0.221	0.032
52305	–	20	52	34	27	8	1	0.3	–	–	–	–	–	–	25	36	1	0.3	34 500	55 000	2450	0.019	5300	0.291	–
54305	–	20	52	37.6	27	8	1	0.3	45	18	–	–	–	–	25	38	1	0.3	34 500	55 000	2450	0.019	5300	0.303	–
54305	U305	20	52	37.6	27	8	1	0.3	45	18	38	55	6	42	25	38	1	0.3	34 500	55 000	2450	0.019	5300	0.303	0.044
52206	–	25	52	29	32	7	0.6	0.3	–	–	–	–	–	–	30	39	0.6	0.3	25 000	46 500	2040	0.01	6300	0.236	–
54206	–	25	52	32.6	32	7	0.6	0.3	45	20	–	–	–	–	30	42	0.6	0.3	25 000	46 500	2040	0.01	6300	0.269	–
54206	U206	25	52	32.6	32	7	0.6	0.3	45	20	42	55	5.5	37	30	42	0.6	0.3	25 000	46 500	2040	0.01	6300	0.269	0.038
52306	–	25	60	38	32	9	1	0.3	–	–	–	–	–	–	30	42	1	0.3	38 000	65 500	2850	0.028	5000	0.435	–
54306	–	25	60	41.2	32	9	1	0.3	50	19.5	–	–	–	–	30	45	1	0.3	38 000	65 500	2850	0.028	5000	0.553	–
54306	U306	25	60	41.2	32	9	1	0.3	50	19.5	45	62	7	46	30	45	1	0.3	38 000	65 500	2850	0.028	5000	0.553	0.056
52207	–	30	62	34	37	8	1	0.3	–	–	–	–	–	–	35	46	1	0.3	35 500	67 000	3000	0.028	5300	0.371	–
54207	–	30	62	37.8	37	8	1	0.3	50	21	–	–	–	–	35	48	1	0.3	35 500	67 000	3000	0.028	5300	0.749	–
54207	U207	30	62	37.8	37	8	1	0.3	50	21	48	65	7	42	35	48	1	0.3	35 500	67 000	3000	0.028	5300	0.749	0.057
52307	–	30	68	44	37	10	1	0.3	–	–	–	–	–	–	35	48	1	0.3	50 000	88 000	3900	0.05	4500	0.63	–
54307	–	30	68	47.2	37	10	1	0.3	56	21	–	–	–	–	35	52	1	0.3	50 000	88 000	3900	0.05	4500	0.802	–
54307	U307	30	68	47.2	37	10	1	0.3	56	21	52	72	7.5	52	35	52	1	0.3	50 000	88 000	3900	0.05	4500	0.802	0.083
52208	–	30	68	36	42	9	1	0.6	–	–	–	–	–	–	40	51	1	0.6	46 500	98 000	4300	0.05	4800	0.509	–
54208	–	30	68	38.6	42	9	1	0.6	56	25	–	–	–	–	40	55	1	0.6	46 500	98 000	4300	0.05	4800	0.513	–
54208	U208	30	68	38.6	42	9	1	0.6	56	25	55	72	7	44	40	55	1	0.6	46 500	98 000	4300	0.05	4800	0.513	0.071
52308	–	30	78	49	42	12	1	0.6	–	–	–	–	–	–	40	55	1	0.6	61 000	112 000	5000	0.08	4000	1.02	–
52209	–	35	73	37	47	9	1	0.6	–	–	–	–	–	–	45	56	1	0.6	39 000	80 000	3550	0.043	4800	0.539	–
54209	–	35	73	39.6	47	9	1	0.6	56	23	–	–	–	–	45	60	1	0.6	39 000	80 000	3550	0.043	4800	0.537	–
54209	U209	35	73	39.6	47	9	1	0.6	56	23	60	78	7.5	45	45	60	1	0.6	39 000	80 000	3550	0.043	4800	0.537	0.088
52309	–	35	85	52	47	12	1	0.6	–	–	–	–	–	–	45	61	1	0.6	75 000	140 000	6300	0.12	3600	1.15	–
54309	–	35	85	56.2	47	12	1	0.6	64	21	–	–	–	–	45	65	1	0.6	75 000	140 000	6300	0.12	3600	2.15	–
54309	U309	35	85	56.2	47	12	1	0.6	64	21	65	90	10	62	45	65	1	0.6	75 000	140 000	6300	0.12	3600	2.15	0.173
52210	–	40	78	39	52	9	1	0.6	–	–	–	–	–	–	50	61	1	0.6	50 000	106 000	4700	0.07	4300	0.635	–
54210	–	40	78	42	52	9	1	0.6	64	30.5	–	–	–	–	50	62	1	0.6	50 000	106 000	4700	0.07	4300	0.625	–
54210	U210	40	78	42	52	9	1	0.6	64	30.5	62	82	7.5	47	50	62	1	0.6	50 000	106 000	4700	0.07	4300	0.625	0.098
52310	–	40	95	58	52	14	1.1	0.6	–	–	–	–	–	–	50	68	1	0.6	86 500	170 000	7500	0.18	3400	1.76	–
54310	–	40	95	64.6	52	14	1.1	0.6	72	23	–	–	–	–	50	72	1	0.6	86 500	170 000	7500	0.18	3400	1.84	–
54310	U310	40	95	64.6	52	14	1.1	0.6	72	23	72	100	11	70	50	72	1	0.6	86 500	170 000	7500	0.18	3400	1.84	0.225
52211	–	45	90	45	57	10	1	0.6	–	–	–	–	–	–	55	69	1	0.6	61 000	134 000	6100	0.11	3800	0.571	–
54211	–	45	90	49.6	57	10	1	0.6	72	32.5	–	–	–	–	55	72	1	0.6	61 000	134 000	6100	0.11	3800	1.02	–
54211	U211	45	90	49.6	57	10	1	0.6	72	32.5	72	95	9	55	55	72	1	0.6	61 000	134 000	6100	0.11	3800	1.02	0.152
52311	–	45	105	64	57	15	1.1	0.6	–	–	–	–	–	–	55	75	1	0.6	102 000	208 000	9000	0.26	3200	2.37	–
54311	–	45	105	72.6	57	15	1.1	0.6	80	25.5	–	–	–	–	55	80	1	0.6	102 000	208 000	9000	0.26	3200	2.53	–
54311	U311	45	105	72.6	57	15	1.1	0.6	80	25.5	80	110	11.5	78	55	80	1	0.6	102 000	208 000	9000	0.26	3200	2.53	0.277
52212	–	50	95	46	62	10	1	0.6	–	–	–	–	–	–	60	74	1	0.6	62 000	140 000	6200	0.12	3800	1.12	–
54212	–	50	95	50	62	10	1	0.6	72	30.5	–	–	–	–	60	78	1	0.6	62 000	140 000	6200	0.12	3800	1.17	–
54212	U212	50	95	50	62	10	1	0.6	72	30.5	78	100	9	56	60	78	1	0.6	62 000	140 000	6200	0.12	3800	1.17	0.165
52312	–	50	110	64	62	15	1.1	0.6	–	–	–	–	–	–	60	80	1	0.6	100 000	208 000	9000	0.28	3200	2.49	–
54312	–	50	110	70.6	62	15	1.1	0.6	90	36.5	–	–	–	–	60	85	1	0.6	100 000	208 000	9000	0.28	3200	2.59	–
54312	U312	50	110	70.6	62	15	1.1	0.6	90	36.5	85	115	11.5	78	60	85	1	0.6	100 000	208 000	9000	0.28	3200	2.59	0.31
52213	–	55	100	47	67	10	1	0.6	–	–	–	–	–	–	65	79	1	0.6	64 000	150 000	6600	0.14	3600	1.19	–
52313	–	55	115	65	67	15	1.1	0.6	–	–	–	–	–	–	65	85	1	0.6	106 000	220 000	9700	0.32	3000	2.5	–

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
