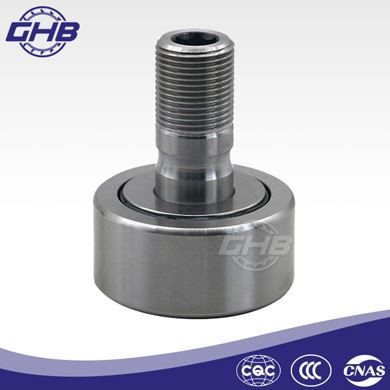

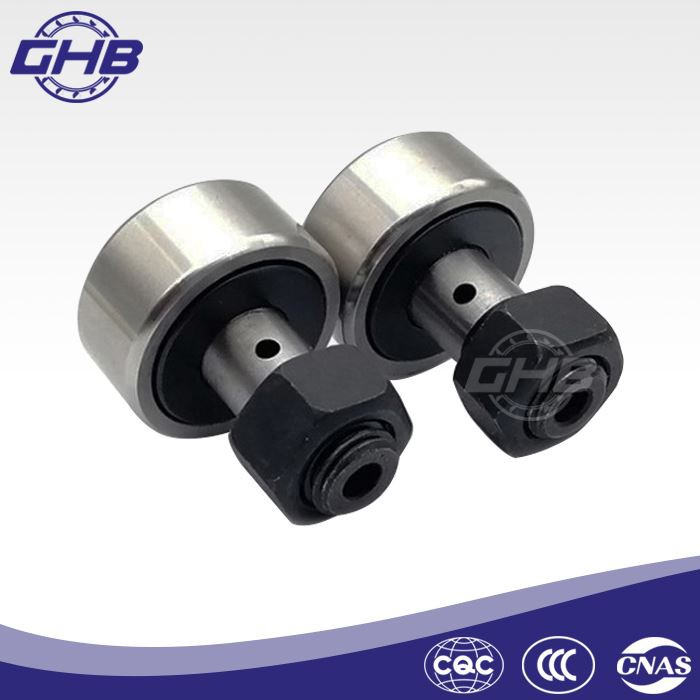

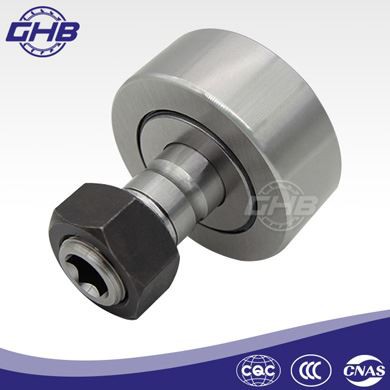

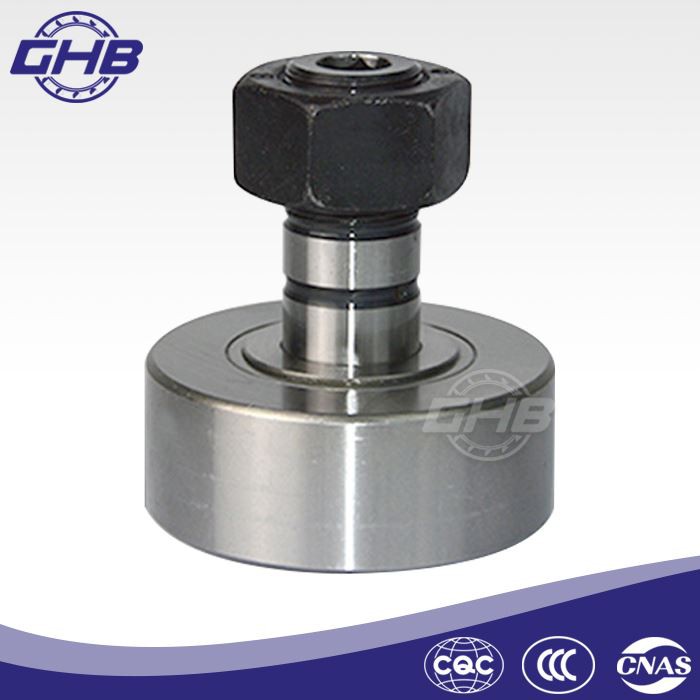

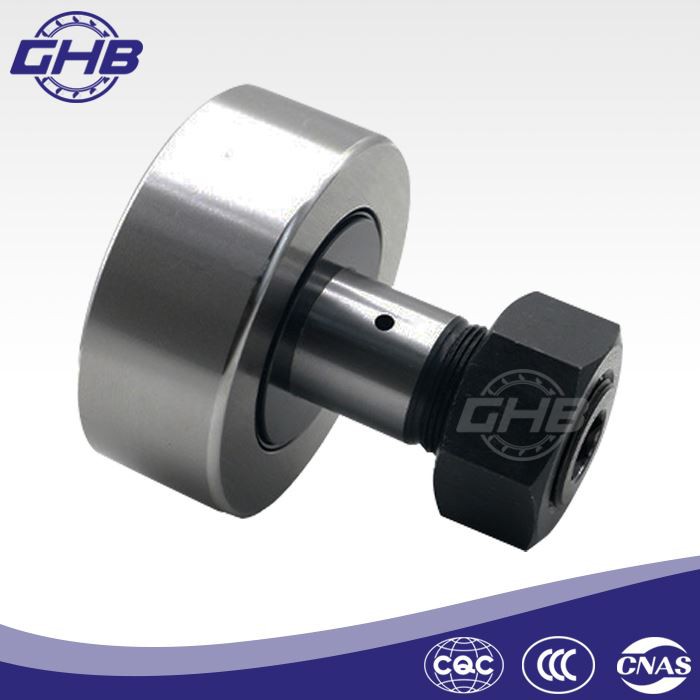

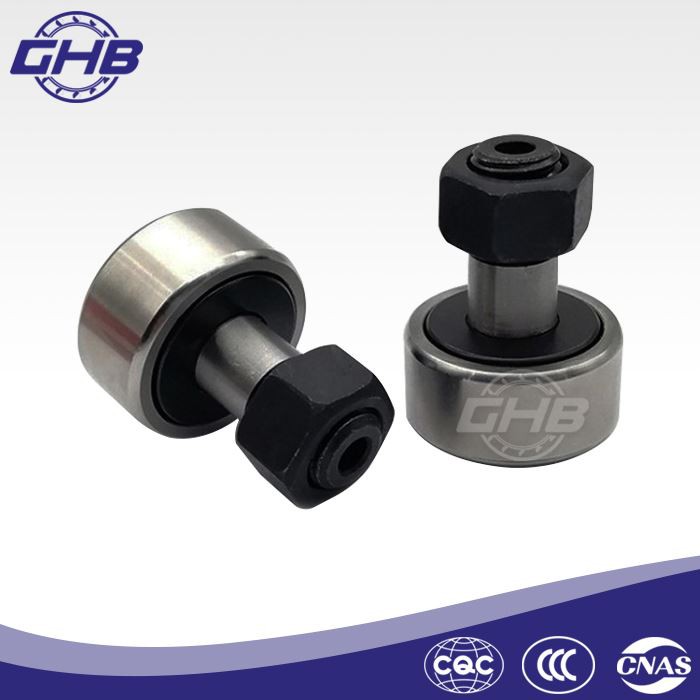

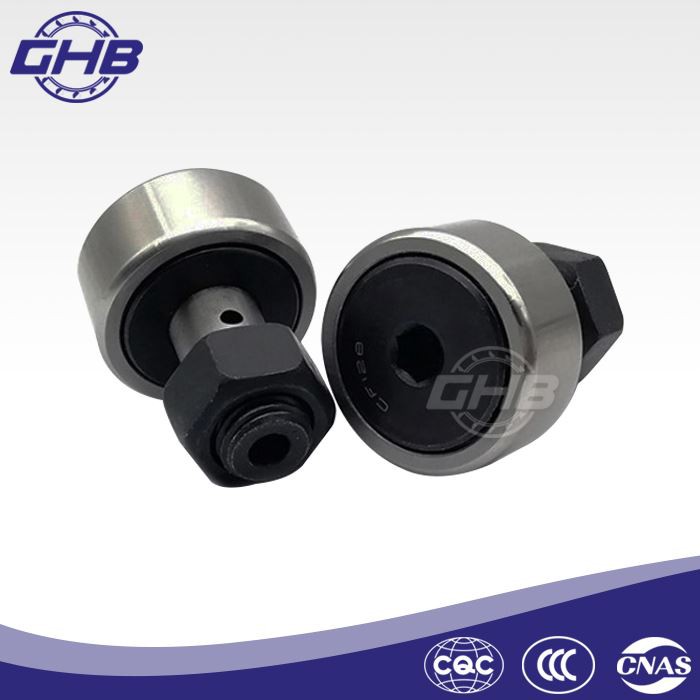

Rodillos de cadena tipo espárrago

Material: acero cromado (GCr15)
Precisión: P0, P6, P5, P4, P2
Juego radial: C0, C3, C2, C4
Rango de temperatura de trabajo: -30 grados 100 grados
Material de la jaula: Acero
Estándar tecnológico: GB/T 6445-2007
Precisión del rodillo de agujas: G2, G3, G5
Muestras gratuitas y dibujo técnico: Disponible
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

Rodillos inferiores tipo espárragoconsisten en anillos exteriores de -pared gruesa, ejes atornillados, conjuntos de jaulas y rodillos de agujas, o conjuntos completos de elementos rodantes. La pista del espárrago está templada, para evitar la concentración de tensión, la superficie exterior del anillo exterior de pared gruesa-del rodillo tiene-forma de arco. Según las necesidades de uso, el anillo exterior también puede convertirse en una superficie cilíndrica. El anillo exterior tiene dos nervaduras integrales, que son guiadas axialmente por rodillos. La cabeza del eje del perno y el anillo de retención lateral ajustado a presión-proporcionan soporte axial para el anillo exterior a través de los rodillos. Cuando el rodillo curvo se mueve sobre la pista de rodadura plana o el disco de leva, la tensión interna del rodillo aumenta debido a la deformación elástica del anillo exterior. Los rodamientos de rodillos curvos son adecuados para cargas radiales más pesadas. Dado que el aro exterior está guiado axialmente por rodillos, el rodamiento también puede soportar cargas axiales más pesadas, lo que permite un funcionamiento a velocidades relativamente altas-.

Los rodamientos de rodillos inferiores tipo espárrago se utilizan ampliamente en maquinaria textil, maquinaria agrícola, maquinaria y equipos de líneas transportadoras, rieles de guía de equipos CNC, maquinaria de impresión y otros campos.

● Serie de rodamientos

los tipos derodillos inferiores tipo espárragoincluyen la serie KR, la serie KR..-PP, la serie KRE..-PP, la serie KRV..-PP, la serie NUKR, la serie NUKRE, la serie PWKR..-2RS y Serie PWKRE..-2RS.

Serie KR: el rodamiento con eje de perno, rodillo de aguja y conjunto de jaula, es adecuado para cargas pesadas y ocasiones de velocidad media.

Serie KRV: el rodamiento es una estructura de rodillos de aguja de complemento completo, que es adecuada para cargas más pesadas y ocasiones de menor velocidad.

Serie NUKR: el rodamiento es una estructura de rodillos cilíndricos de complemento completo, que es adecuada para soportar cargas particularmente altas, así como cargas axiales de impacto.

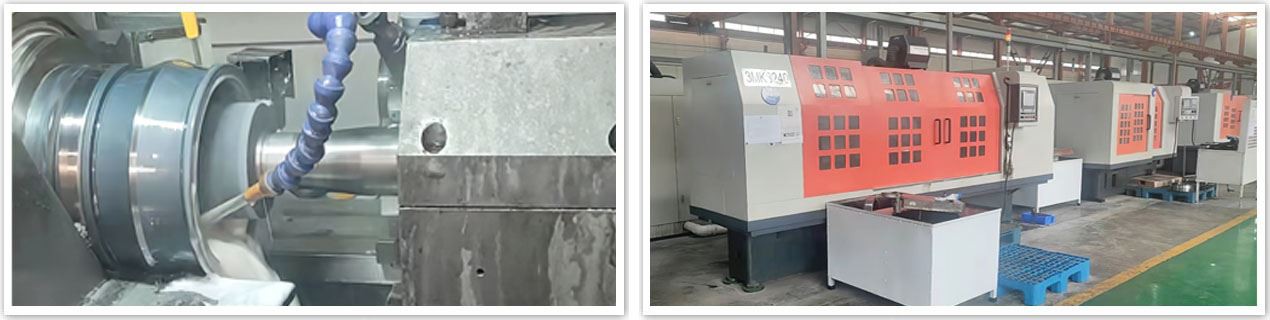

● Detalles de producción

◆ Commonly used steel for bearing rings

The commonly used steel for bearing rings is high carbon chromium bearing steel. At present, the standard of high carbon chromium bearing steel used is GB/T18524-2002 "High Carbon Chromium Bearing Steel". The basic steel grades are GCr4, GCr15, GCr15SiMn, GCr15SiMo and GCr18Mo. The commonly used ones are GCr15 and GCr15SiMn, and their properties are basically the same. But GCr15SiMn has better hardenability. High carbon chromium bearing steel can meet the requirements of general and some special-purpose bearings, with good wear resistance and contact fatigue resistance, ideal corrosion resistance, certain elasticity, toughness, and good processing performance. The price is cheaper. When manufacturing the chemical composition standard of the material used for bearing parts, the intrinsic quality of the bearing depends to a large extent on the metallurgical quality of the bearing steel - that is, the uniformity of the chemical composition, the content, type, size and distribution of non-metallic inclusions, carbonization material inhomogeneity and low magnification tissue. In addition, the heat treatment quality of bearing parts also plays a decisive role in the performance and life of the bearing. Most of the materials used to manufacture rolling elements are high-carbon chromium bearing steels. GCr15 is used to produce steel balls with a diameter of less than 45mm and rollers with a diameter of less than 22mm, otherwise GCr15SiMn is used.

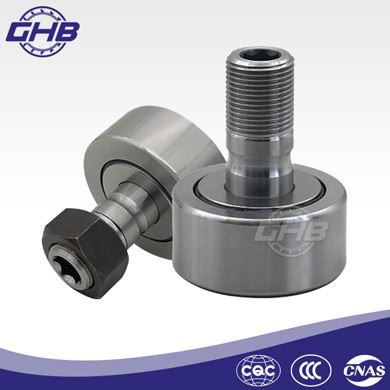

track roller bearing

◆ Detect the bearing noise

Generalmente, el uso de instrumentos para detectar el ruido de los rodamientos es para controlar el valor pico máximo, el factor de cresta (o factor de cresta) y el conteo de pulsos de la vibración del rodamiento. La compañía RHP establece el límite del valor pico máximo en 4 veces el valor rms, es decir, el factor de cresta es 4. Cuando el conteo de pulsos que excede este límite es inferior al 3 por ciento del conteo de pulsos del valor pico que excede el rms valor, el rodamiento se considera silencioso. Una gran cantidad de experimentos han demostrado que el factor de cresta de los rodamientos normales es 35, el rodamiento con sonido anormal es 610, puede llegar a más de 10 en casos severos. Además, métodos como el coeficiente de curtosis, el análisis de espectro, el análisis de frecuencia envolvente y la medición de la intensidad del sonido también se pueden utilizar para detectar y analizar el sonido anormal de los rodamientos.

heavy duty track rollers

● Precisión de giro de los anillos de rodamiento

Además de los requisitos de tolerancia dimensional de cada tamaño del anillo, la precisión de mecanizado del anillo del rodamiento, su forma y los requisitos de precisión de posición son los siguientes:

1. Al desbastar la férula, la variación de ancho (diferencia paralela) de toda la férula y la nervadura no debe exceder el rango de tolerancia dimensional correspondiente (incluida la cara del extremo de rectificado suave). Si se usa la cara del extremo que no es -de referencia para el acabado de la férula, entonces no excede la mitad de su tolerancia de dimensión de ancho, y el paralelismo de la ranura con la cara del extremo de referencia (péndulo de la ranura) no debe exceder el rango de tolerancia de la posición de la ranura.

2. El error de rectitud del diámetro interior y la generatriz del camino de rodadura no deberá exceder 1/4 de su tolerancia de diámetro.

3. La planitud de la cara del extremo de referencia no debe ser mayor que 1/4 de la tolerancia de ancho, la cara del extremo no-de referencia no debe ser mayor que la 1/2 de la tolerancia de ancho, y la posición más baja debe no ser inferior al ancho mínimo especificado por la tecnología de procesamiento. Si la irregularidad de la cara del extremo y los rayones ocurren al mismo tiempo, la planitud debe incluir rayones.

● Estándar

◆ ISO 15 Rolling bearings - Radial bearings - Boundary dimensions, general plan.

◆ ISO 7063 Rolling bearings. Needle roller bearing track rollers. Boundary dimensions and tolerances.

◆ ISO 76 Rolling bearings. Static load rating.

◆ ISO 246 Rolling bearings. Roller bearings. Main dimensions of the trust ring.

◆ ISO 281 Rolling bearings. Dynamic load and lifetime.

◆ ISO 492 Rolling bearings. Radial Bearings. Tolerances.

◆ ISO 582 Rolling bearings. Chamfer dimensions - Maximum values.

◆ ISO 1132-2 Rolling bearings. Tolerances. Measuring and checking methods and principles.

◆ ISO 5753 Rolling bearings. Inner radial clearance.

◆ ISO 683-17 Steel for heat treatment, steel alloy and automated steel. Part 17: Steel for roller bearings.

◆ GB/T 4661 Rolling bearings. Cylindrical rollers.

◆ GB/T 309 Rolling bearings. Needle rollers.

◆ GB/T 3077 Alloy structural steels.

◆ JB/T 7048 Rolling bearings. Engineering plastic cages. Specifications.

● Ventajas

Our company implements quality inspection post management strictly, inspectors must be trained and assessed to meet the requirements before beginning work. Our company implements bearing production process inspection strictly. Each process must pass inspection before switching to the next process, classification management for qualified and unqualified products. We hold quality meetings regularly and comply with the quality management system, focusing on establishing the quality awareness of all employees. Quality is not only the foundation of company's survival, but also our core competitiveness. Our company is committed to providing customers with high-quality bearing products with strict quality control system.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-derodillos inferiores tipo espárrago, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

● Parámetros técnicos

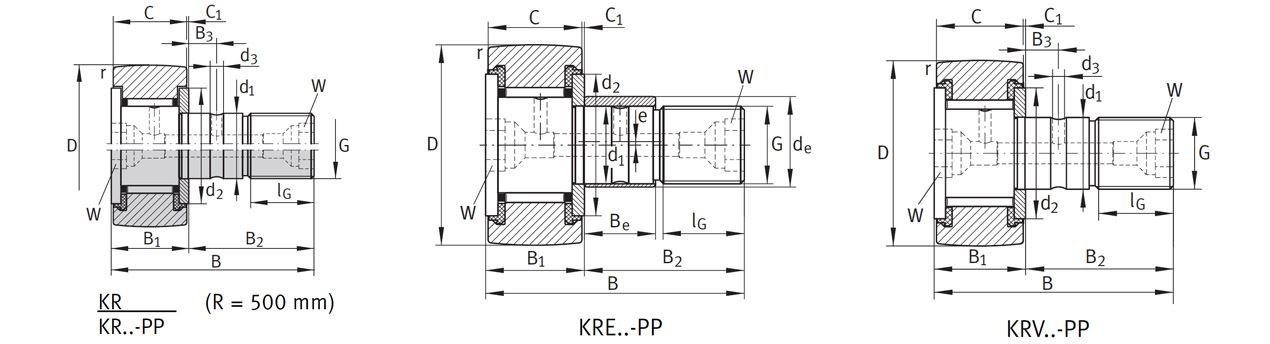

Stud Track Rollers

Designación de rodamiento	Masa	Designación de rodamiento	Masa	Dimensiones (mm)																	Boquilla de lubricación	Par de apriete	Capacidad de carga dinámica básica	Capacidad de carga estática básica	límite de carga de fatiga	Velocidad
	m		m	D	d1	B	B1	B2	B3	C	C1	r	d2	d3	G	YO G	W	Delaware	Ser	e		MAMÁ	Tripulación	corw	curva	NDG
	≈g		≈g		h7		máx.					mín.						h9				Nuevo Méjico	N	N	N	min–1
KR16	19	–	–	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	–	–	–	–	NIPA1	3	3 150	3350	450	14 000
KR16-PP	18	KRE16-PP	20	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	–	9	7	0.5	NIPA1	3	3 150	3350	450	14 000
KR16-SK-PP	19	–	–	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	4	–	–	–	–	3	3 150	3350	450	14 000
KRV16-PP	19	–	–	16	6	28	12.2	16	–	11	0.6	0.15	12.5	–	M6(X1)	8	–	–	–	–	NIPA1	3	4 900	6600	950	3800
KR19	29	–	–	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	–	–	–	–	NIPA1	8	3 500	4000	540	11 000
KR19-PP	29	KRE19-PP	32	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	–	11	9	0.5	NIPA1	8	3 500	4000	540	11 000
KR19-SK-PP	29	–	–	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	4	–	–	–	–	8	3 500	4000	540	11 000
KRV19-PP	31	–	–	19	8	32	12.2	20	–	11	0.6	0.15	15	–	M8(X1.25)	10	–	–	–	–	NIPA1	8	5 400	8000	1170	3100
KR22	45	–	–	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	4 550	5300	730	8000
KR22-PP	43	KRE22-PP	47	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	13	10	0.5	NIPA1X4.5	15	4 550	5300	730	8000
KRV22-PP	45	–	–	22	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	6 200	9200	1210	2600
KR26	59	–	–	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	5 100	6400	840	8000
KR26-PP	57	KRE26-PP	62	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	13	10	0.5	NIPA1X4.5	15	5 100	6400	840	8000
KRV26-PP	59	–	–	26	10	36	13.2	23	–	12	0.6	0.3	17.5	–	M10X1	12	5	–	–	–	NIPA1X4.5	15	7 300	11 500	1500	2600
KR30	92	–	–	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	6 800	8600	1220	5500
KR30-PP	88	KRE30-PP	93	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	15	11	0.5	NIPA1X4.5	22	6 800	8600	1220	5500
KRV30-PP	91	–	–	30	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	9 500	14 900	2050	2100
KR32	103	–	–	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	7 100	9200	1290	5500
KR32-PP	98	KRE32-PP	104	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	15	11	0.5	NIPA1X4.5	22	7 100	9200	1290	5500
KRV32-PP	101	–	–	32	12	40	15.2	25	6	14	0.6	0.6	23	3	M12X1.5	13	6	–	–	–	NIPA1X4.5	22	10 000	16 100	2200	2100
KR35	173	–	–	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	–	–	–	NIPA2X7.5	58	9 700	14 300	1830	3 600
KR35-PP	164	KRE35-PP	177	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	20	14	1	NIPA2X7.5	58	9 700	14 300	1830	3 600
KRV35-PP	166	–	–	35	16	52	19.6	32.5	8	18	0.8	0.6	27.6	3	M16X1.5	17	8	–	–	–	NIPA2X7.5	58	12 600	23 100	3200	1 600
KR40	247	–	–	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	–	–	–	NIPA2X7.5	87	10 900	15 800	2090	2 900
KR40-PP	239	KRE40-PP	255	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	22	16	1	NIPA2X7.5	87	10 900	15 800	2090	2 900
KRV40-PP	247	–	–	40	18	58	21.6	36.5	8	20	0.8	1	31.5	3	M18X1.5	19	8	–	–	–	NIPA2X7.5	87	14 700	26 500	3500	1 400
KR47-PP	381	KRE47-PP	400	47	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	24	18	1	NIPA2X7.5	120	15 400	26 000	3400	2 400
KRV47-PP	390	–	–	47	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	–	–	–	NIPA2X7.5	120	20 300	42 000	5900	1 300
KR52-PP	454	KRE52-PP	473	52	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	24	18	1	NIPA2X7.5	120	16 600	29 000	3800	2 400
KRV52-PP	463	–	–	52	20	66	25.6	40.5	9	24	0.8	1	36.5	4	M20X1.5	21	10	–	–	–	NIPA2X7.5	120	22 300	48 000	6700	1 300
KR62-PP	770	KRE62-PP	798	62	24	80	30.6	49.5	11	29	0.8	1	44	4	M24X1.5	25	14	28	22	1	NIPA3X9.5	220	26 000	48 000	6800	1 900
KRV62-PP	787	–	–	62	24	80	30.6	49.5	11	29	0.8	1	44	4	M24X1.5	25	14	–	–	–	NIPA3X9.5	220	33 500	75 000	11 200	1 100
KR72-PP	1 010	KRE72-PP	1038	72	24	80	30.6	49.5	11	29	0.8	1.1	44	4	M24X1.5	25	14	28	22	1	NIPA3X9.5	220	28 000	53 000	7200	1 900
KRV72-PP	1 027	–	–	72	24	80	30.6	49.5	11	29	0.8	1.1	44	4	M24X1.5	25	14	–	–	–	NIPA3X9.5	220	36 500	85 000	12 600	1 100
KR80-PP	1 608	KRE80-PP	1665	80	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	35	29	1.5	NIPA3X9.5	450	38 500	77 000	11 000	1 300
KRV80-PP	1 636	–	–	80	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	–	–	–	NIPA3X9.5	450	48 500	117 000	17 400	850
KR90-PP	1 975	KRE90-PP	2032	90	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	35	29	1.5	NIPA3X9.5	450	40 500	83 000	11 700	1 300
KRV90-PP	2 003	–	–	90	30	100	37	63	15	35	1	1.1	53	4	M30X1.5	32	14	–	–	–	NIPA3X9.5	450	52 000	129 000	19 000	850

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
