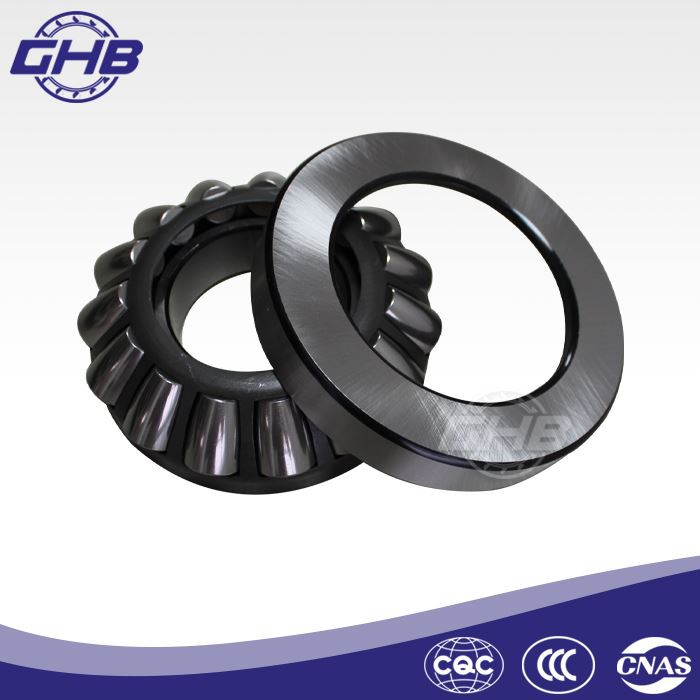

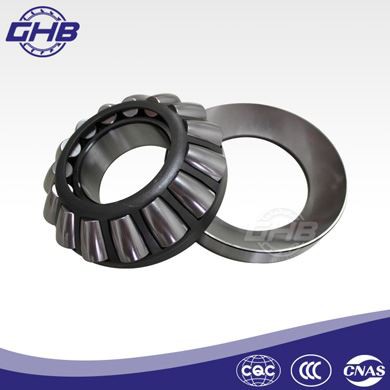

Rodamientos axiales de rodillos esféricos

Material: acero cromado
Precisión: ABEC1(P0)
Material de la jaula: Acero, Latón
Rango de temperatura de trabajo: -30 grados 200 grados
Tipo: Cojinete de rodillos
Muestras gratuitas y dibujo técnico: Disponible
Tiempo de entrega: alrededor de 3 a 15 días
Servicio: OEM, ODM
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

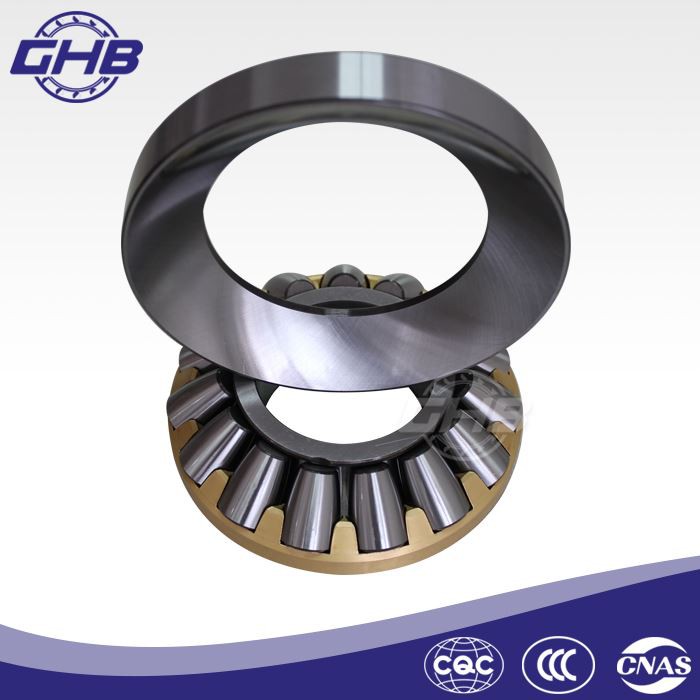

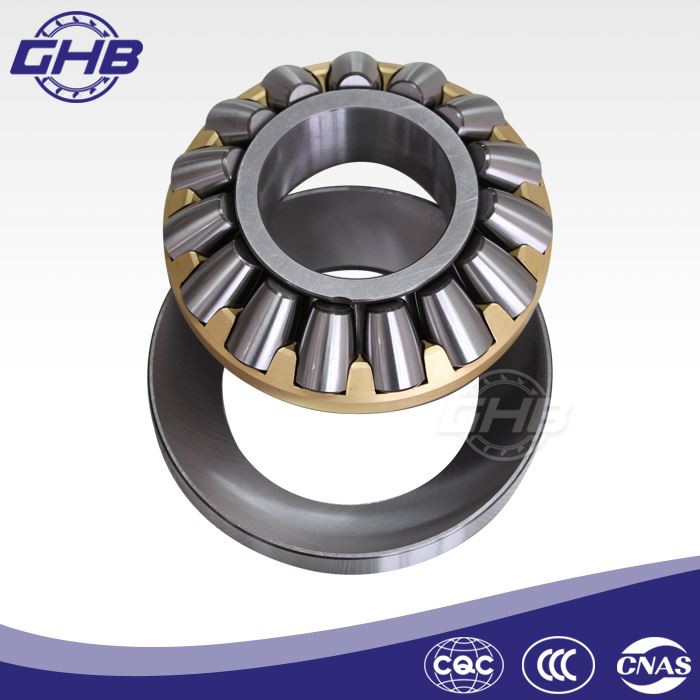

Rodamientos axiales de rodillos a rótulaconsta de una arandela de eje, una pista y un juego de rodillos esféricos asimétricos. El rodamiento es un rodamiento de rodillos separable. La jaula incluye la arandela del eje y el rodillo esférico en un componente. El anillo de asiento y el componente se pueden separar, los anillos interior y exterior se pueden instalar de forma independiente. La línea de acción de la carga del elemento rodante y el eje del cojinete forman oblicuamente un cierto ángulo de contacto, que puede soportar una carga axial y una carga radial más pesadas, pero la carga radial no debe exceder el 55 por ciento de la carga axial. El cojinete de empuje esférico tiene un rendimiento de auto-alineación, lo que permite la inclinación relativa de la arandela del eje y la arandela del asiento, lo que puede compensar la desalineación, la desviación del eje y la deformación del asiento del cojinete. Cuando el rodamiento soporta una carga axial en un-sentido, puede limitar el desplazamiento axial en un-sentido del rodamiento, por lo que puede usarse para el posicionamiento axial en un-sentido. losrodamientos axiales de rodillos esféricostiene una gran capacidad de carga, un pequeño deslizamiento relativo y una alta velocidad permitida. Necesita lubricación con aceite cuando se usa.

Los rodamientos son adecuados para trabajar a alta velocidad, principalmente utilizados en husillos de plataformas de perforación petrolera, maquinaria de fabricación de hierro y acero, generadores hidráulicos, motores verticales, ejes de hélice para barcos, grúas torre, extrusoras, reductores para tornillos de laminación en trenes de laminación, máquinas formadoras, etc

● Serie de rodamientos

Los tipos de rodamientos incluyen la serie 292, la serie 293 y la serie 294.

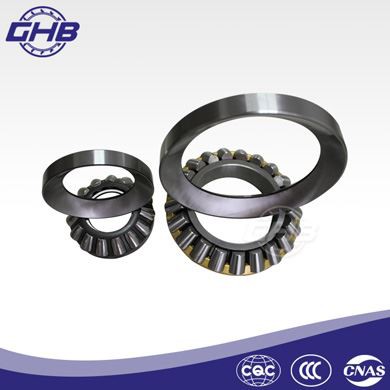

spherical roller bearings with adapter sleeve

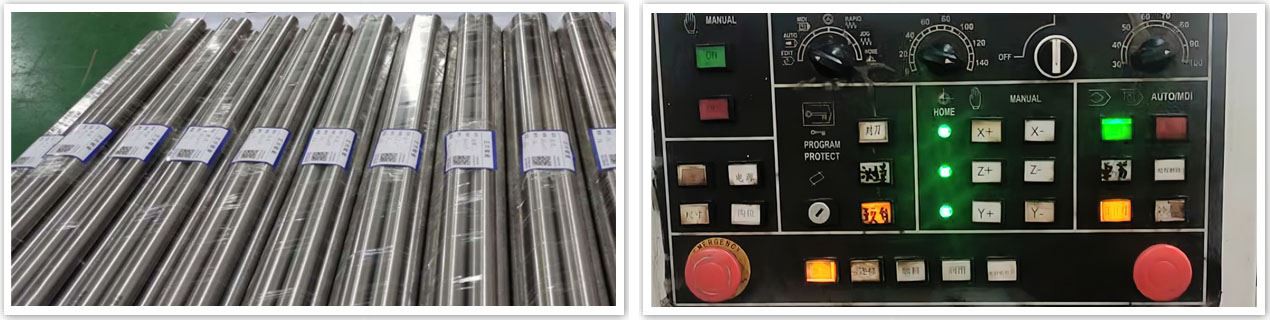

● Detalles de producción

◆ Quality requirements for the machined surface of bearing rings

1. Después del enfriamiento, la rugosidad de la superficie que no necesita rectificarse debe cumplir con los requisitos del estándar empresarial.

2. Después del torneado, no se permiten marcas de forja (piel negra, grietas, etc.), rebabas, ángulos agudos, depresiones, muescas, arrugas en la superficie (marcas de vibración de la herramienta de torneado, hoyos), rayones profundos y defectos en el material.

3. Después de un esmerilado suave, la profundidad del rayado de la cara del extremo que no es de -referencia no excede 1/3 de la tolerancia total, y la profundidad del rayado de la cara del extremo de referencia no supera el 1/4 de la tolerancia total . La superficie que no se muele después del enfriamiento rápido no se debe moler. No debe haber quemaduras, golpes ni otros daños mecánicos visibles en la superficie.

4. La calidad de marcado de la férula debe cumplir con los requisitos de las normas nacionales y de la industria.

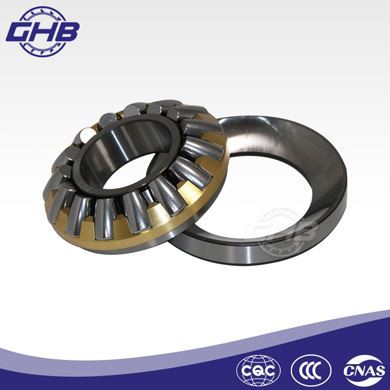

29422 bearing

◆ Bearing failure analysis method

1. Métodos de análisis de topografía superficial: ojo desnudo, lupa macroscópica, microscopio estereoscópico (u óptico), microscopio electrónico de barrido (SEM) y microscopio electrónico de transmisión.

2. Métodos de análisis de micro-área y composición superficial.

3. Estructura, orientación superficial y análisis de tensiones: análisis de tensiones macroscópicas, análisis de tensiones microscópicas, análisis de estructura de fase y análisis de orientación del plano cristalino.

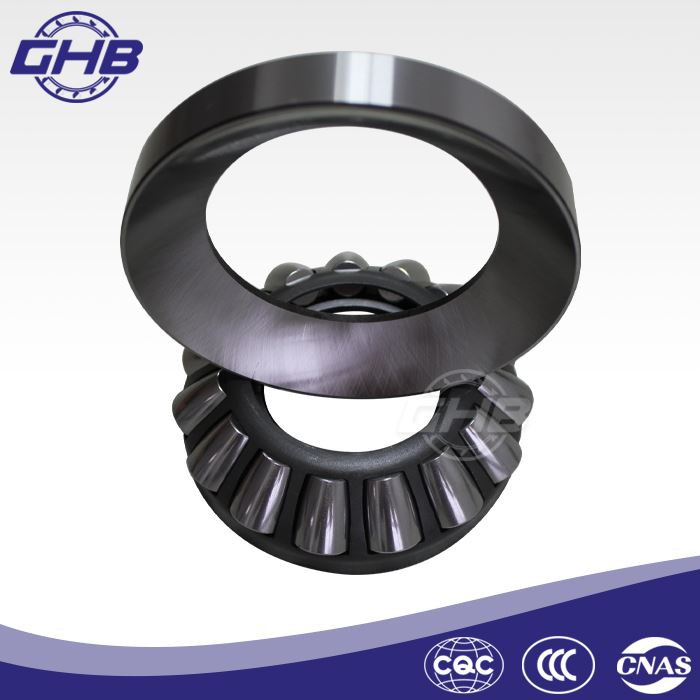

29413 bearing

● Vibración de Cojinetes

Durante el funcionamiento del rodamiento, se forma un sistema de vibración elástica debido al contacto elástico entre la pista de rodadura y los elementos rodantes. Además, el sistema de vibración forzada causado por el error de fabricación de las piezas del cojinete y el sistema de vibración autoexcitado -causado por el deslizamiento entre las piezas del cojinete provocarán la vibración del cojinete. En particular, cuando su energía vibratoria se transmite al aire, se forma el ruido del rodamiento. Los niveles de vibración y ruido de los rodamientos son un reflejo completo de la calidad del rendimiento dinámico del rodamiento.

● Preguntas frecuentes (Preguntas frecuentes)

P1: ¿Cuánto tiempo se responderá nuestra consulta y pregunta?

A1: Después de recibir su consulta y pregunta, le responderemos dentro de 1 a 6 horas.

P2: ¿Qué hay de la calidad de los rodamientos?

A2: Suministramos rodamientos de alta calidad y seguimos estrictamente el estándar ISO9001 para la producción.

Q3: ¿Cuál es el MOQ de los productos?

A3: por lo general, el pedido mínimo es de 1 pieza y depende del modelo.

P4: ¿Qué tal el tiempo de entrega de los productos?

A4: por lo general, el tiempo de entrega es de 3 a 15 días y depende de la cantidad.

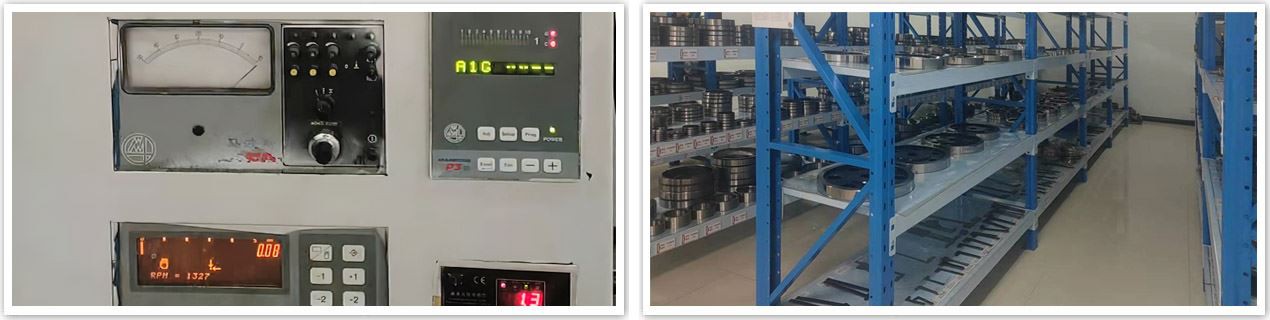

P5: ¿Cómo controla la calidad de los productos y verifica la calidad antes de la entrega?

A5: Nuestra empresa cuenta con un departamento de inspección de calidad profesional, que controla estrictamente la calidad de los productos y cuenta con un servicio posventa completo-.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-derodamientos axiales de rodillos esféricos, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

● Parámetros técnicos

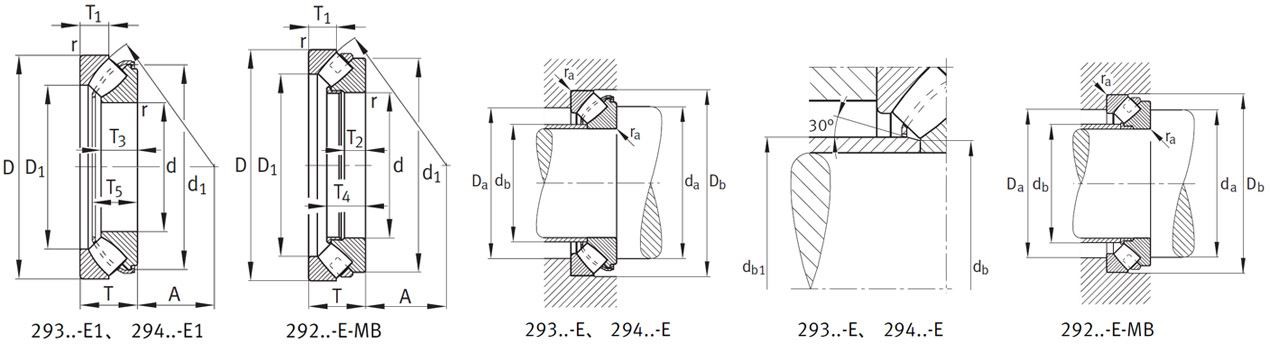

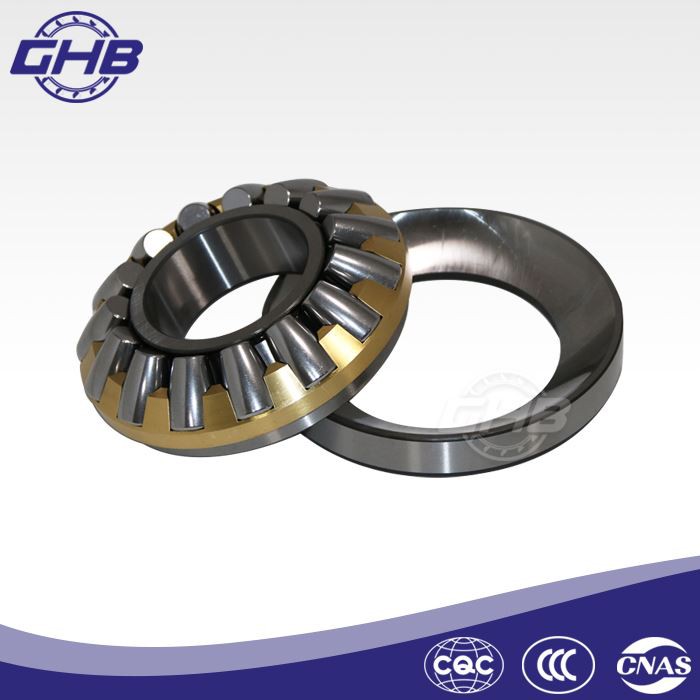

spherical thrust bearings

Designación de rodamiento	Dimensiones (mm)																		Capacidad de carga dinámica básica	Capacidad de carga estática básica	límite de carga de fatiga	Limitación de velocidad	Velocidad de referencia	Masa
	d	D	T	D1	d1	r	T1	T2	T3	T4	T5	A	da	da	DB	base de datos	db1	real academia de bellas artes	California	Coá	Cuá	ng	nótese bien	m
						mín.					≈		mín.	máx.	mín.	máx.	máx.	máx.	N	N	N	min–1	min–1	≈kg
29412-E1	60	130	42	85.5	116.5	1.5	21	–	27	–	37.5	38	95	107	133	67	–	1.5	420 000	970 000	116 000	6 000	2750	2.5
29413-E1	65	140	45	91.5	125.2	2	22	–	29.5	–	40.5	42	100	115	143	72	–	2	495 000	1 160 000	137 000	5 300	2550	3.1
29414-E1	70	150	48	99	133.8	2	23.8	–	31	–	42.5	44.8	110	124	153	78.5	–	2	550 000	1 290 000	151 000	5 000	2420	3.8
29415-E1	75	160	51	105.5	142.3	2	24.5	–	33.5	–	46	47	115	132	163	82.5	–	2	650 000	1 540 000	176 000	4 800	2230	4.6
29416-E1	80	170	54	112.5	150.9	2.1	26.5	–	35	–	48.5	50	125	141	173	88	–	2	720 000	1 720 000	196 000	4 500	2120	5.5
29317-E1	85	150	39	109.5	138.5	1.5	20	–	24.5	–	34.5	50	120	129	153	92	–	1.5	420 000	1 110 000	146 000	4 800	2270	2.7
29417-E1	85	180	58	121	159.3	2.1	28	–	37	–	51	54	130	150	183	94	–	2	800 000	1 910 000	220 000	4 000	2010	6.5
29318-E1	90	155	39	115	142.3	1.5	19.5	–	24.5	–	34.5	52	125	135	158	97	–	1.5	420 000	1 130 000	152 000	4 800	2160	2.8
29418-E1	90	190	60	127.5	167.7	2.1	28.5	–	39	–	54	56	135	158	193	99.5	–	2	880 000	2 130 000	241 000	4 000	1910	7.5
29320-E1	100	170	42	127.5	156	1.5	20.5	–	26.2	–	37.5	58	135	148	173	107	–	1.5	495 000	1 340 000	181 000	4 300	1970	3.6
29420-E1	100	210	67	141.5	184.5	3	32	–	43	–	59.5	62	150	175	214	110.5	–	2.5	1 060 000	2 600 000	285 000	3 400	1740	10.1
29322-E1	110	190	48	140	175.6	2	24.8	–	30.3	–	42	64	150	165	193	120	–	2	620 000	1 760 000	217 000	3 600	1850	5.2
29422-E1	110	230	73	155.5	201.9	3	34.7	–	47	–	64.5	69	165	192	234	121	129	2.5	1 260 000	3 150 000	345 000	3 000	1600	12.8
29324-E1	120	210	54	154	192.6	2.1	27	–	34	–	48	70	165	182	213	129	–	2	800 000	2 210 000	270 000	3 400	1710	7.2
29424-E1	120	250	78	171	218.4	4	36.5	–	50.5	–	70	74	180	210	254	132	142	3	1 460 000	3 700 000	390 000	2 800	1470	15.9
29326-E1	130	225	58	165.5	207.9	2.1	30.1	–	36.7	–	50.5	76	180	195	228	139	143	2	900 000	2 600 000	300 000	3 000	1590	8.8
29426-E1	130	270	85	184.5	240	4	40.9	–	54	–	75	81	195	227	275	143	153	3	1 700 000	4 350 000	450 000	2 600	1360	21
29328-E1	140	240	60	177	220.6	2.1	30	–	38.5	–	53.5	82	190	208	244	149	154	2	1 010 000	2 900 000	340 000	2 800	1500	10.3
29428-E1	140	280	85	194.5	251.1	4	41	–	54	–	74.5	86	205	237	285	154	162	3	1 710 000	4 500 000	495 000	2 600	1300	22.1
29330-E1	150	250	60	190	228.4	2.1	28	–	38	–	54.5	87	195	220	254	159	163	2	1 020 000	2 900 000	360 000	2 600	1410	10.5
29430-E1	150	300	90	207.5	267.4	4	43.4	–	58	–	80.5	92	220	253	306	164	175	3	2 000 000	5 300 000	560 000	2 200	1190	27.2
29332-E1	160	270	67	203	248	3	33	–	42	–	59.5	92	215	236	274	170	176	2.5	1 220 000	3 550 000	420 000	2 600	1330	14
29432-E1	160	320	95	223.5	283.5	5	45.5	–	60.5	–	84.5	99	235	271	326	176	189	4	2 240 000	6 000 000	630 000	2 200	1090	32.1
29334-E1	170	280	67	215	255.7	3	30.5	–	42.2	–	60.5	96	220	247	284	180	188	2.5	1 220 000	3 500 000	435 000	2 400	1260	14.2
29434-E1	170	340	103	236	305	5	50	–	65.5	–	89.5	104	250	288	346	186	199	4	2 550 000	6 900 000	700 000	2 000	1030	39.6
29336-E1	180	300	73	227	274.5	3	35.5	–	46	–	64.5	103	235	263	304	190	195	2.5	1 460 000	4 300 000	495 000	2 200	1170	18.4
29436-E1	180	360	109	250	315.5	5	53	–	69.5	–	96	110	265	305	366	197	210	4	2 850 000	7 700 000	770 000	1 800	940	47.6
29338-E1	190	320	78	243.5	290.1	4	36	–	49	–	70	110	250	281	325	201	211	3	1 680 000	4 850 000	580 000	2 200	1090	22.3
29438-E	190	380	115	268	340	5	55	41	73	–	94	117	275	322	386	214	–	4	2 320 000	7 500 000	470 000	1 200	970	54.9
29240-E-MB	200	280	48	236	265	2	24	17	29	45	–	108	235	258	284	211	–	2	655 000	2 650 000	152 000	2 000	1260	8.15
29340-E1	200	340	85	257	308.8	4	40	–	53.5	–	75.5	116	265	298	348	213	224	3	1 900 000	5 600 000	640 000	2 000	1030	27.3
29440-E	200	400	122	282	360	5	59	44	77	–	99	122	290	338	406	225	–	4	2 550 000	8 500 000	510 000	1 100	920	64.7

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
