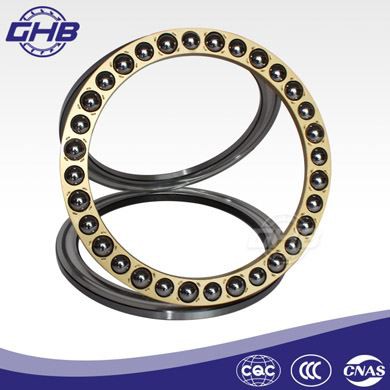

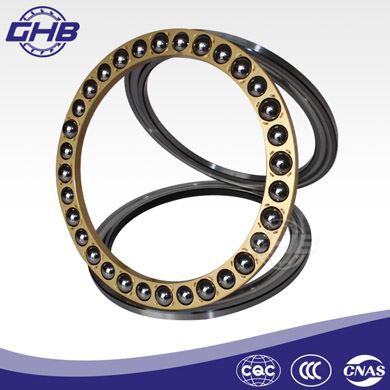

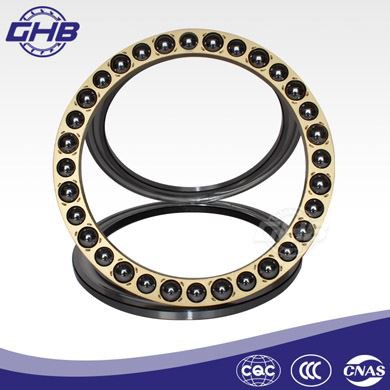

Rodamientos de bolas de empuje de una sola dirección

Material: acero cromado (GCr15)
Precisión: P0, P6, P5, P4
Material de la jaula: acero, latón
Rango de temperatura de trabajo: -30 ° C ~ 150 ° C
Dimensiones límite estándar: GB/T 301-2015
Muestras gratuitas y dibujo técnico: Disponible
Condiciones de entrega: FOB, CIF, EXW, CFR
Puerto: Shanghai, Xi'an, Qingdao, Guangzhou
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

●Introducción

Rodamientos de bolas de empuje de una sola direcciónes un rodamiento separable, cuyo anillo de eje y anillo de asiento se pueden separar de los componentes de jaula y bola de acero. Los componentes separados son intercambiables, por lo que son fáciles de instalar, quitar e inspeccionar para el mantenimiento. El anillo del eje es una virola emparejada con el eje, y el anillo del asiento es una virola emparejada con el orificio del asiento del cojinete, y hay un espacio entre el eje y el eje. Los rodamientos de bolas de empuje pueden soportar carga axial en una dirección, y se pueden usar para el posicionamiento axial en una dirección, pero no pueden soportar carga radial, y la velocidad límite es muy baja. Durante el funcionamiento de larodamientos de bolas de empuje de una sola dirección, debido a la fuerza inercial de la bola de acero y la jaula, se produce un deslizamiento relativo entre la bola de acero y el borde del canal, lo que aumenta la temperatura del rodamiento y afecta el funcionamiento normal del rodamiento. Para evitar un deslizamiento excesivo, debe mantener el rodamiento en funcionamiento con una carga axial mínima.

Los rodamientos de empuje de una sola dirección son adecuados para piezas que soportan carga axial lateral y baja velocidad, como ganchos de grúa, bombas de agua instantáneas, centrífugas instantáneas, gatos, reductores de baja velocidad, etc.

●Serie de rodamientos

Los tipos de rodamientos incluyen series 511, series 512, series 513, series 514, series 532, series 533, serie 532 + U2 y serie 533 + U3.

●Detalles de producción

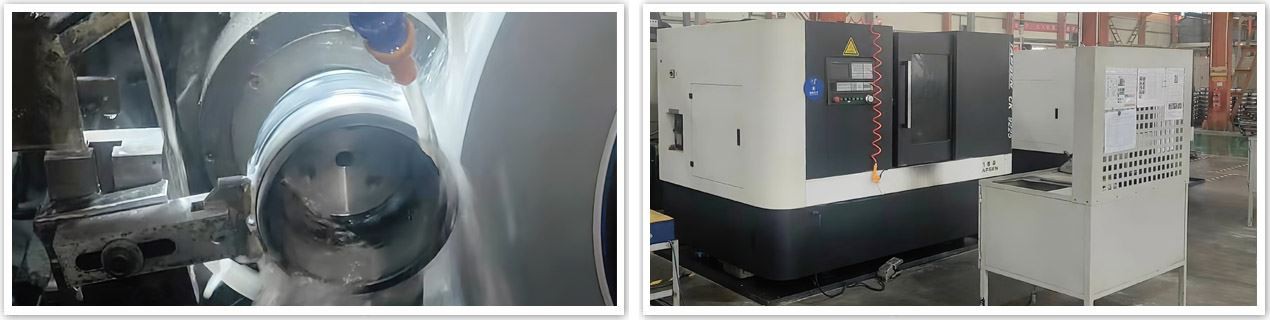

◆ Máquinas herramienta comunes para el torneado del anillo del rodamiento

1. Torno ordinario: se utiliza principalmente para la producción de lotes pequeños de una sola pieza y el procesamiento de una cierta superficie del anillo de rodamiento en la producción en masa.

2. Torno hexagonal: utilizado principalmente para la producción de lotes pequeños y medianos.

3. Torno vertical: se utiliza principalmente para anillos de una sola pieza, lotes pequeños y rodamientos extra grandes.

4. Torno semiautomático: adecuado para la producción en masa.

5. Torno automático multieje: adecuado para la producción en masa y la producción automática en línea.

6. Torno de perfilado multiherramienta: adecuado para el procesamiento por lotes de anillos de rodamientos medianos y grandes.

7. Torno especial de una sola función: utilizado para la producción en masa de un proceso fijo, como tornos de acabado, tornos de canal, tornos de achaflanado, etc.

bearing 51104

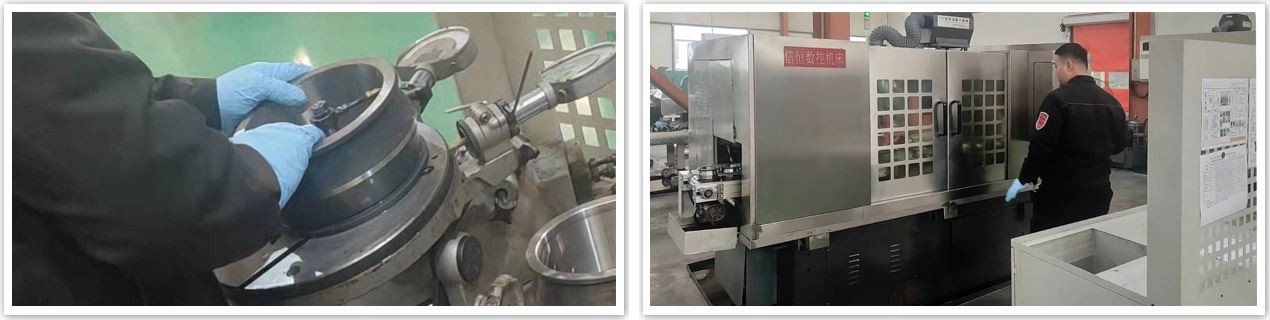

◆ Pruebas de dureza Rockwell (HR)

El método de prueba de dureza Rockwell es un método de prueba de sangría que utiliza la profundidad de sangría para calcular el valor de dureza (HR). El probador de dureza Rockwell HR-150A se utiliza comúnmente en las pruebas de dureza rockwell de rodamientos para detectar la dureza de las piezas de rodamientos después del enfriamiento y templado, la dureza de las piezas de rodamientos terminadas, la profundidad de la capa endurecida efectiva de piezas de rodamientos carburados profundos y la dureza de las forjas de rodamientos después del recocido. La dureza rockwell es una función de la profundidad de indentación, su expresión matemática es HR=(Kt)/0.002 (K es la constante de indentación, t es la profundidad de indentación, la unidad es mm. 0.002 significa que cada profundidad de indentación 0.002mm es una unidad de dureza). Al probar la dureza Rockwell de las bolas y rodillos de acero de los rodamientos, dado que la superficie de prueba es una superficie curva, debe corregirse de acuerdo con las diferentes curvaturas, consulte el estándar JB / T1255-2001. Cuando el diámetro de la bola de acero es superior a 15,8750 mm y el diámetro del rodillo es superior a 15,0 mm, no se requiere corrección.

single direction bearing

●El proceso de normalización de la virola

El proceso de normalización se refiere principalmente a la selección de la temperatura de calentamiento y el método de enfriamiento, que depende del propósito de normalizar, la forma de los carburos en la microestructura antes de normalizar y la forma y el grosor de la pared de la virola. El tiempo de espera de normalización es generalmente de 30 ~ 50 minutos. La velocidad de enfriamiento no debe ser inferior a 50 ° C / min para evitar la precipitación de la malla de carburo. Para piezas de paredes delgadas, extienda el enfriamiento o el enfriamiento por soplado. Para piezas más gruesas, se debe usar pulverización, enfriamiento por aceite o enfriamiento por emulsión. En el enfriamiento por aceite, generalmente se enfría a aproximadamente 300 ° C en la superficie de las piezas y se extrae. Después de que el aceite de la superficie se queme, vuelva a enfriarlo en aceite hasta que la temperatura de la superficie no sea inferior a 250 ° C. Después de la normalización, debe templarse inmediatamente o primero se debe llevar a cabo un templado de alivio del estrés a 400 ~ 450 ° C para evitar grietas. En el enfriamiento de la emulsión, la temperatura de la emulsión generalmente se controla a 70 ~ 100 ° C, y se adopta el método de enfriamiento circulante. Después de que la pieza de trabajo se enfría a 550 ~ 650 ° C, se saca para enfriarla por aire.

●FAQ (Preguntas Frecuentes)

P1: ¿Cuánto tiempo se responderá a nuestra consulta y pregunta?

R1: Después de recibir su consulta y pregunta, le responderemos dentro de 1 a 6 horas.

Q2: ¿Qué tal la calidad de los rodamientos?

R2: Suministramos rodamientos de alta calidad y seguimos estrictamente la norma ISO9001 para la producción.

Q3: ¿Cuál es el MOQ de los productos?

R3: Normalmente el MOQ es de 1 pieza, y dependiendo del modelo.

Q4: ¿Qué tal el tiempo de entrega de los productos?

R4: Por lo general, el plazo de entrega es de 3 a 15 días, y dependiendo de la cantidad.

P5: ¿Cómo se controla la calidad de los productos y se comprueba la calidad antes de la entrega?

R5: Nuestra empresa cuenta con un departamento de inspección de calidad profesional, que controla estrictamente la calidad de los productos, y cuenta con un servicio postventa completo.

●Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y gran servicio post-venta derodamientos de bolas de empuje de una sola dirección, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

●Métodos de embalaje

Paquete de tubos

Paquete de caja única

Paquete de palets

●Métodos de entrega

Por Express

Por mar

Por aire

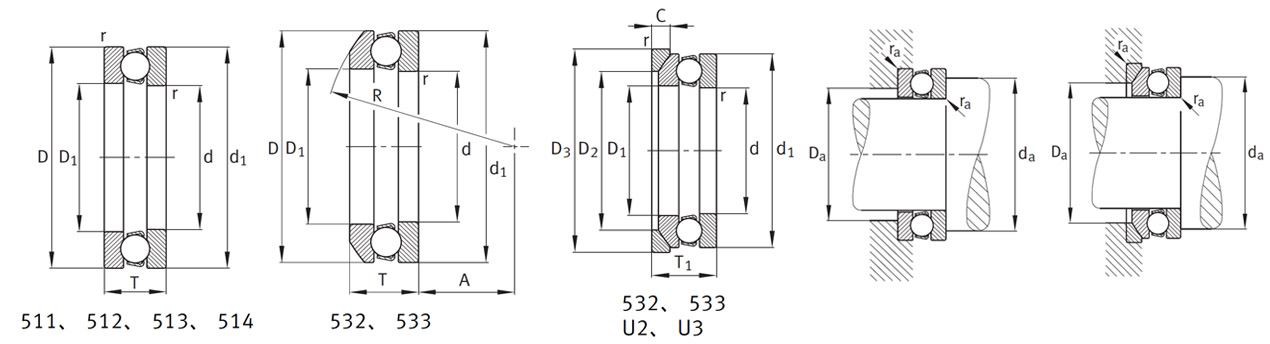

●Parámetros técnicos

single thrust ball bearing

Designación de rodamiento	Lavadora	Dimensiones (mm)															Clasificación de carga dinámica básica	Clasificación de carga estática básica	Límite de carga de fatiga	Factor de carga mínimo	Limitación de la velocidad	Masa
		d	D	T	D1	d1	r	R	Un	D2	D3	C	T1	da	Da	Ra	Ca	Coa	Cua	Un	Ng	Cojinete	Lavadora
							min.							min.	máximo.	máximo.	N	N	N		mín–1	≈kg	≈kg
51100	–	10	24	9	11	24	0.3	–	–	–	–	–	–	18	16	0.3	10 000	14 000	620	0.001	13 000	0.018	–
51200	–	10	26	11	12	26	0.6	–	–	–	–	–	–	20	16	0.6	12 700	17 000	760	0.002	11 000	0.029	–
53200	–	10	26	11.6	12	26	0.6	22	8.5	–	–	–	–	20	18	0.6	12 700	17 000	760	0.002	11 000	0.028	–
53200	Sub-200	10	26	11.6	12	26	0.6	22	8.5	18	28	3.5	13	20	18	0.6	12 700	17 000	760	0.002	11 000	0.028	0.01
51101	–	12	26	9	13	26	0.3	–	–	–	–	–	–	20	18	0.3	10 400	15 300	690	0.001	13 000	0.021	–
51201	–	12	28	11	14	28	0.6	–	–	–	–	–	–	22	18	0.6	13 200	19 000	840	0.002	10 000	0.032	–
53201	–	12	28	11.4	14	28	0.6	25	11.5	–	–	–	–	22	20	0.6	13 200	19 000	840	0.002	10 000	0.03	–
53201	Sub-201	12	28	11.4	14	28	0.6	25	11.5	20	30	3.5	13	22	20	0.6	13 200	19 000	840	0.002	10 000	0.03	0.012
51102	–	15	28	9	16	28	0.3	–	–	–	–	–	–	23	20	0.3	10 600	16 600	750	0.002	12 000	0.024	–
51202	–	15	32	12	17	32	0.6	–	–	–	–	–	–	25	22	0.6	16 600	25 000	1 100	0.004	9000	0.043	–
53202	–	15	32	13.3	17	32	0.6	28	12	–	–	–	–	25	24	0.6	16 600	25 000	1 100	0.004	9000	0.046	–
53202	Sub-202	15	32	13.3	17	32	0.6	28	12	24	35	4	15	25	24	0.6	16 600	25 000	1 100	0.004	9000	0.046	0.014
51103	–	17	30	9	18	30	0.3	–	–	–	–	–	–	25	22	0.3	11 400	19 600	870	0.002	11 000	0.024	–
51203	–	17	35	12	19	35	0.6	–	–	–	–	–	–	28	24	0.6	17 300	27 500	1 210	0.004	8500	0.05	–
53203	–	17	35	13.2	19	35	0.6	32	16	–	–	–	–	28	26	0.6	17 300	27 500	1 210	0.004	8500	0.052	–
53203	Sub-203	17	35	13.2	19	35	0.6	32	16	26	38	4	15	28	26	0.6	17 300	27 500	1 210	0.004	8500	0.052	0.015
51104	–	20	35	10	21	35	0.3	–	–	–	–	–	–	29	26	0.3	15 000	26 500	1 180	0.004	9500	0.037	–
51204	–	20	40	14	22	40	0.6	–	–	–	–	–	–	32	28	0.6	22 400	37 500	1 660	0.01	7500	0.082	–
53204	–	20	40	14.7	22	40	0.6	36	18	–	–	–	–	32	30	0.6	22 400	37 500	1 660	0.01	7500	0.081	–
53204	Sub-204	20	40	14.7	22	40	0.6	36	18	30	42	5	17	32	30	0.6	22 400	37 500	1 660	0.01	7500	0.081	0.021
51105	–	25	42	11	26	42	0.6	–	–	–	–	–	–	35	32	0.6	18 000	35 500	1 570	0.006	9000	0.055	–
51205	–	25	47	15	27	47	0.6	–	–	–	–	–	–	38	34	0.6	28 000	50 000	2 220	0.01	6700	0.114	–
53205	–	25	47	16.7	27	47	0.6	40	19	–	–	–	–	38	36	0.6	28 000	50 000	2 220	0.013	6700	0.121	–
53205	Sub-205	25	47	16.7	27	47	0.6	40	19	36	50	5.5	19	38	36	0.6	28 000	50 000	2 220	0.013	6700	0.121	0.032
51305	–	25	52	18	27	52	1	–	–	–	–	–	–	41	36	1	34 500	55 000	2 450	0.019	5300	0.154	–
53305	–	25	52	19.8	27	52	1	45	21	–	–	–	–	41	38	1	34 500	55 000	2 450	0.019	5300	0.203	–
53305	U305	25	52	19.8	27	52	1	45	21	38	55	6	22	41	38	1	34 500	55 000	2 450	0.019	5300	0.203	0.044
51405	–	25	60	24	27	60	1	–	–	–	–	–	–	46	39	1	45 500	67 000	2 950	0.032	4500	0.295	–
51106	–	30	47	11	32	47	0.6	–	–	–	–	–	–	40	37	0.6	19 000	40 000	1 770	0.009	8000	0.063	–
51206	–	30	52	16	32	52	0.6	–	–	–	–	–	–	43	39	0.6	25 000	46 500	2 040	0.01	6300	0.136	–
53206	–	30	52	17.8	32	52	0.6	45	22	–	–	–	–	43	42	0.6	25 000	46 500	2 040	0.01	6300	0.147	–
53206	Sub-206	30	52	17.8	32	52	0.6	45	22	42	55	5.5	20	43	42	0.6	25 000	46 500	2 040	0.01	6300	0.147	0.038
51306	–	30	60	21	32	60	1	–	–	–	–	–	–	48	42	1	38 000	65 500	2 850	0.028	5000	0.244	–
53306	–	30	60	22.6	32	60	1	50	22	–	–	–	–	48	45	1	38 000	65 500	2 850	0.028	5000	0.303	–
53306	U306	30	60	22.6	32	60	1	50	22	45	62	7	25	48	45	1	38 000	65 500	2 850	0.028	5000	0.303	0.056
51406	–	30	70	28	32	70	1	–	–	–	–	–	–	54	46	1	69 500	112 000	5 000	0.075	3800	0.49	–
51107	–	35	52	12	37	52	0.6	–	–	–	–	–	–	45	42	0.6	20 000	46 500	2 060	0.011	7500	0.08	–
51207	–	35	62	18	37	62	1	–	–	–	–	–	–	51	46	1	35 500	67 000	3 000	0.028	5300	0.198	–
53207	–	35	62	19.9	37	62	1	50	24	–	–	–	–	51	48	1	35 500	67 000	3 000	0.028	5300	0.265	–
53207	Sub-207	35	62	19.9	37	62	1	50	24	48	65	7	22	51	48	1	35 500	67 000	3 000	0.028	5300	0.265	0.057
51307	–	35	68	24	37	68	1	–	–	–	–	–	–	55	48	1	50 000	88 000	3 900	0.05	4500	0.351	–
53307	–	35	68	25.6	37	68	1	56	24	–	–	–	–	55	52	1	50 000	88 000	3 900	0.05	4500	0.437	–
53307	U307	35	68	25.6	37	68	1	56	24	52	72	7.5	28	55	52	1	50 000	88 000	3 900	0.05	4500	0.437	0.083
51407	–	35	80	32	37	80	1.1	–	–	–	–	–	–	62	53	1	76 500	127 000	5 600	0.11	3600	0.709	–
51108	–	40	60	13	42	60	0.6	–	–	–	–	–	–	52	48	0.6	27 000	63 000	2 750	0.02	6300	0.114	–
51208	–	40	68	19	42	68	1	–	–	–	–	–	–	57	51	1	46 500	98 000	4 300	0.05	4800	0.257	–
53208	–	40	68	20.3	42	68	1	56	28.5	–	–	–	–	57	55	1	46 500	98 000	4 300	0.05	4800	0.259	–
53208	Sub-208	40	68	20.3	42	68	1	56	28.5	55	72	7	23	57	55	1	46 500	98 000	4 300	0.05	4800	0.259	0.071
51308	–	40	78	26	42	78	1	–	–	–	–	–	–	63	55	1	61 000	112 000	5 000	0.08	4000	0.536	–
53308	–	40	78	28.5	42	78	1	64	28	–	–	–	–	63	60	1	61 000	112 000	5 000	0.08	4000	0.561	–

Para obtener más datos, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
