Wie wähle ich die Lageranpassung?

Ob die Wahl der Lagerabstimmung richtig ist oder nicht, wirkt sich nicht nur auf den normalen Betrieb von Maschinen und Anlagen aus, sondern auch auf die Leistung des Lagers selbst. Daher ist es sehr wichtig, die richtige Kooperation zu wählen. Im Allgemeinen sollte die Zusammenarbeit nach Art, Größe, Betriebstemperatur, Rotationsgenauigkeit der Lagerbelastung und anderen Faktoren ausgewählt werden.

1. Arten von Lasten

Entsprechend der Drehung des auf das Lager wirkenden synthetischen radialen Lastvektors relativ zur Hülse wird dieser in Festlast, Rotationslast und Pendellast unterteilt. Als Festlast wird die auf den Ring wirkende synthetische Radiallast bezeichnet, die im Nahbereich der Ringlaufbahn aufgenommen wird. Der synthetische radiale Lastvektor ist mit dem Ring relativ statisch. In diesem Fall wird im Allgemeinen Gap-Matching gewählt. Rotationslast bezieht sich auf die Rotation des synthetischen radialen Lastvektors, der auf den Ring entlang der Umfangsrichtung wirkt, die wiederum von verschiedenen Teilen der Laufbahn getragen wird. In diesem Fall wird im Allgemeinen eine überverdienende Zusammenarbeit ausgewählt, wenn eine Lückenzusammenarbeit angenommen wird. An der Passfläche tritt relatives Gleiten in kreisförmiger Richtung auf, was zu Reibung, Verschleiß und Erwärmung an der Passfläche führt und schließlich eine anormale Beschädigung des Lagers verursacht. In einigen Sonderfällen, z. B. wenn die rotierende Last sehr gering ist oder das Lager häufig installiert und demontiert werden muss, kann jedoch auch eine lockerere Kombination gewählt werden. Schwinglast bezieht sich auf das relative Schwingen des synthetischen radialen Lastvektors, der auf den Ring in einem bestimmten Bereich der Ringlaufbahn wirkt, oder die auf das Lager wirkende Last ist eine Stoßlast oder Vibrationslast, und ihre Richtung oder ihr Wert ändert sich oft. In diesem Fall wird in der Regel eine Überverdienst- oder Übergangskooperation gewählt.

2. Die Größe der Ladung

Unter der Einwirkung einer radialen Belastung wird aufgrund der Druckverformung der beiden Objekte auf der Verbindungsoberfläche der überschüssige Überschuss der Verbindung reduziert. Daher hat auch die Lastgröße einen großen Einfluss auf die Koordination. Entsprechend dem Verhältnis der auf das Lager wirkenden radialen äquivalenten dynamischen Belastung zur dynamischen Nennbelastung kann die Belastungsgröße in drei Arten unterteilt werden: leichte Belastung, normale Belastung, schwere Belastung usw. Um übermäßige Änderungen zu vermeiden Rutschende, schwere Lasten sollten in der Regel fester sein als solche unter leichten Lasten und normalen Lasten.

3. Betriebstemperatur

Beim Lauf eines Lagers ist die Temperatur der Lagerhülse meist höher als die angrenzender Teile. Der Innenring kann aufgrund von Wärmeausdehnung die Abstimmung mit der Welle lockern, während der Außenring aufgrund von Wärmeausdehnung das axiale Schwimmen beeinträchtigen kann. Bei der Auswahl der Zusammenarbeit müssen der Temperaturunterschied und die Richtung der Wärmeleitung berücksichtigt werden.

4. Rotationsgenauigkeit der Lager

Wenn eine hohe Rotationsgenauigkeit und Betriebsstabilität von Lagern erforderlich sind, sollte eine Spaltübereinstimmung so weit wie möglich vermieden werden, um den Einfluss elastischer Verformung und Vibration zu eliminieren.

Das Obige sind die Grundprinzipien und die Grundlage für die Auswahl der passenden Lager. Für allgemeine Arbeitsbedingungen. Gemäß der von der nationalen Norm GB/T275-1993 empfohlenen Zusammenarbeit kann die „Zusammenarbeit von Wälzlagern mit Wellen und Schalen“ die Nutzungsanforderungen erfüllen. Für einige spezielle Anwendungen sollte jedoch nach umfassender Betrachtung, Analyse und Berechnung von Belastung, Erwärmung und Rundlaufgenauigkeit eine geeignete Zusammenarbeit ausgewählt werden. Zum anderen haben auch Faktoren wie Lagerdrehzahl, Lagergehäusematerial, Montage und Demontage sowie Axialverschiebung einen gewissen Einfluss auf die Lagerabstimmung. Bei der Auswahl einer Zusammenarbeit sollten sie Dies sollte entsprechend der tatsächlichen Nutzung und den Anforderungen umfassend betrachtet werden.

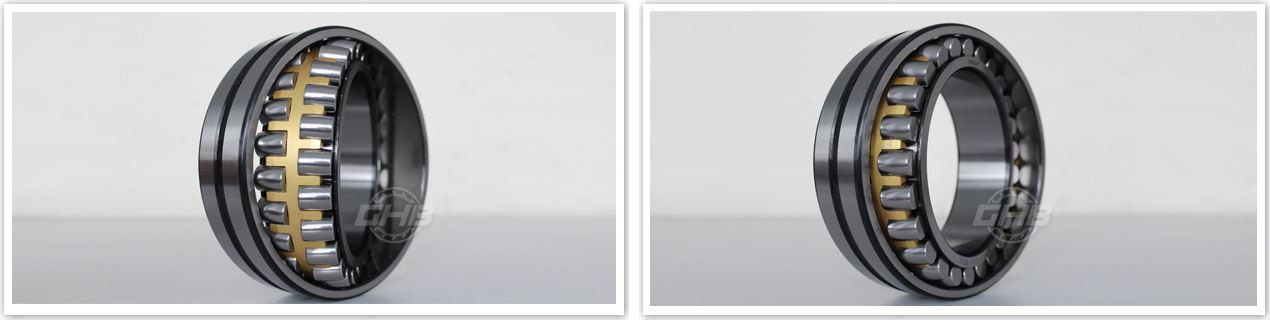

Der Autor dieses Artikels ist Shaanxi Gainhui Heavy Industries Co., Ltd., ein professioneller Lagerhersteller und -vertreiber in China. Das Unternehmen liefert viele Arten von Lagern, wie zAxial-Pendelrollenlager, Tonnenlagerusw. Mit qualitativ hochwertigen und wettbewerbsfähigen Lagerprodukten bieten wir Kunden auf der ganzen Welt aufrichtig Dienstleistungen an.
