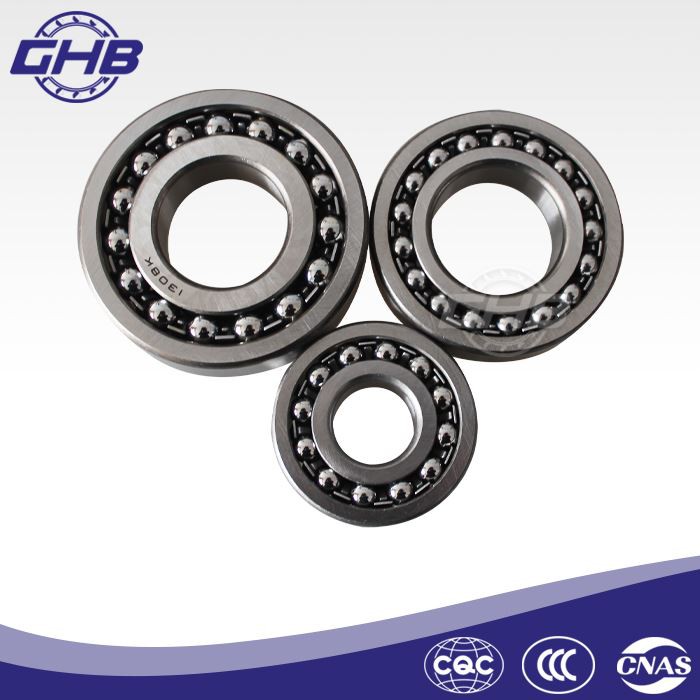

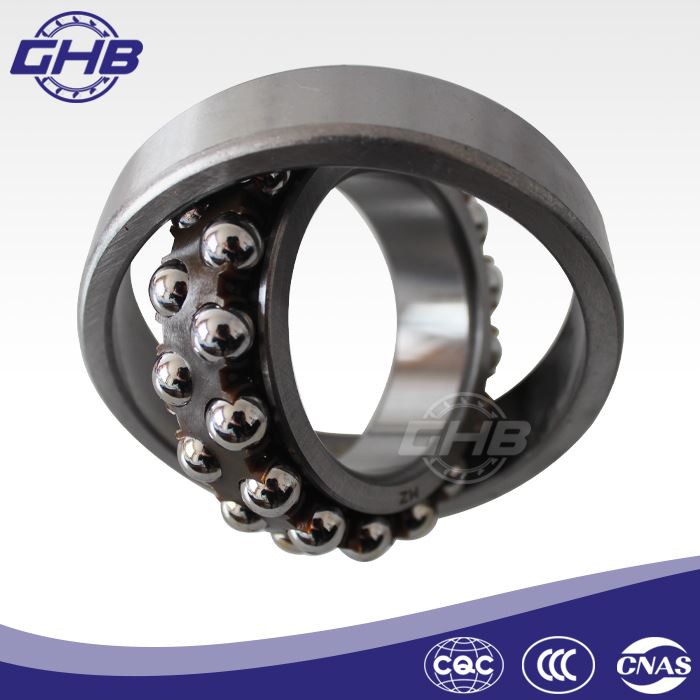

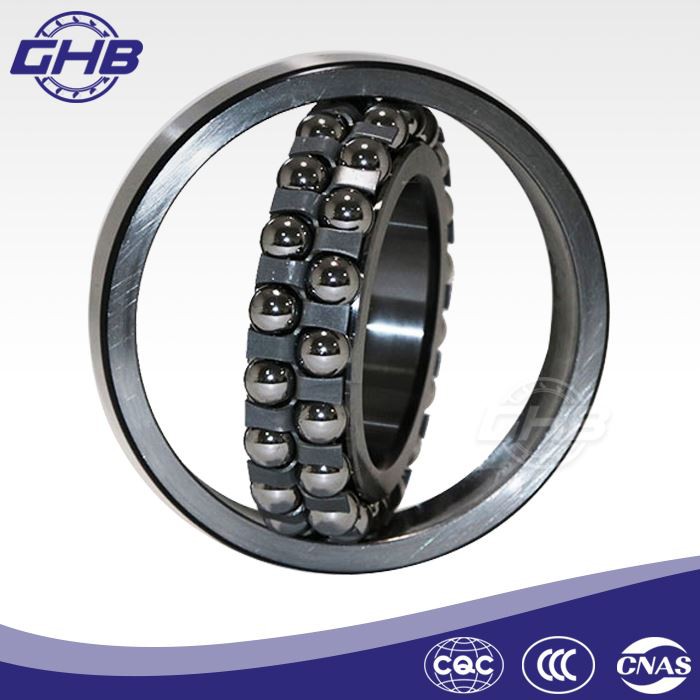

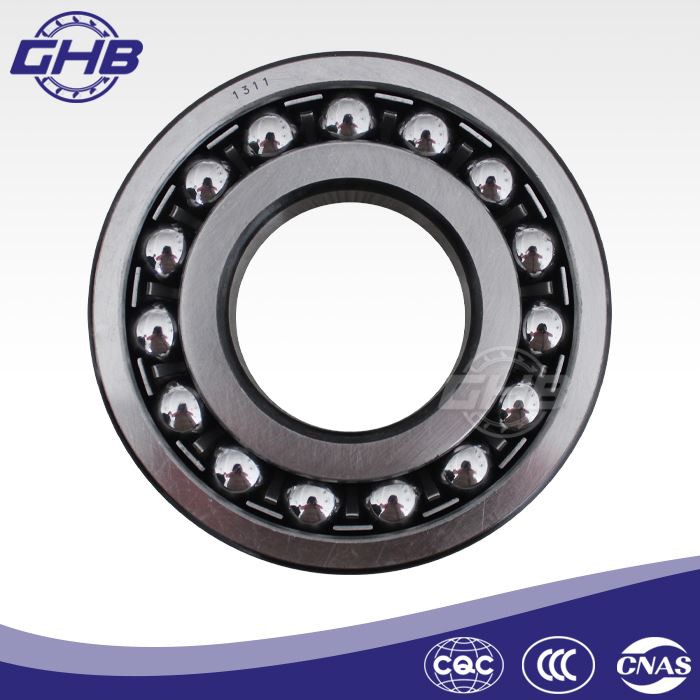

Rodamientos de bolas autoalineables de doble fila

Material: acero cromado (GCr15)
Precisión: ABEC1(P0), ABEC3(P6), ABEC5(P5)
Característica: alta-precisión, bajo-ruido, larga-vida
Paquete: paquete de tubo, caja individual
Muestras gratuitas y dibujo técnico: Disponible
Tipo: Rodamiento de bolas
Lubricado: Aceite, Grasa
Servicio: OEM, ODM
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introducción

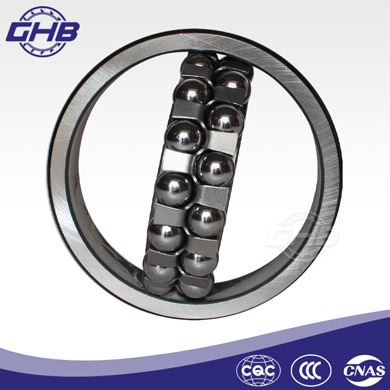

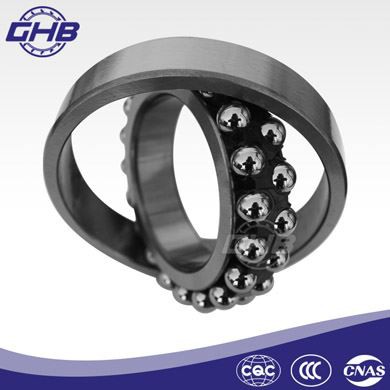

Rodamientos de bolas autoalineables de dos hilerasconsta de un anillo exterior de ranura esférica, un anillo interior de doble ranura, dos filas de bolas de acero y una jaula. En cuanto al material de la jaula, los hay de latón, acero y nailon. En diseño, el rodamiento tiene tipo abierto y tipo sellado. La superficie del canal del anillo exterior es una superficie esférica centrada en el punto central del rodamiento, por lo que se puede ajustar automáticamente para compensar la desviación angular causada por los diferentes ejes de los dos fulcros del eje y la influencia de la desviación del eje. pero el eje máximo del aro interior no debe estar inclinado. mayor de 3 grados. Los rodamientos autoalineables de doble hilera soportan principalmente carga radial y pueden soportar una pequeña carga axial al mismo tiempo, y por lo general no se utilizan para soportar una carga axial pura. El desplazamiento axial del eje está limitado dentro del límite de espacio libre, y la periferia interior y exterior pueden funcionar normalmente cuando la inclinación relativa no es grande. El orificio interior del rodamiento tiene dos tipos de tipo K, cilíndrico y cónico. La conicidad del orificio cónico es 1:12 o 1:30. Para mejorar la lubricación delRodamientos de bolas autoalineables de dos hileras, se mecanizan una ranura de aceite anular y tres orificios de aceite en el anillo exterior del rodamiento.

Los rodamientos de bolas autoalineables se utilizan principalmente en ocasiones en las que el tramo del punto de apoyo es grande y la coaxialidad no es fácil de garantizar, pero la velocidad límite no es alta. Los rodamientos son adecuados para instrumentos de precisión,{0}}motores de bajo ruido, automóviles, motocicletas, metalurgia, trenes de laminación, minería, petróleo, fabricación de papel, etc. y maquinaria en general.

● Serie de rodamientos

Los tipos de rodamientos incluyen 12 series, 13 series, 22 series, 23 series, 112 series, 12..-K series, 13..-K series, 22..{{10} }Serie K, 23..-Serie K, 22..-Serie 2RS, Serie 23..-2RS y Serie 22..-K-2RS.

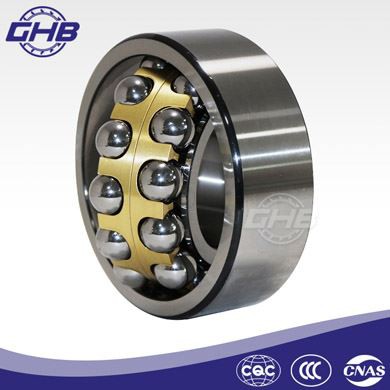

Jaula de latón

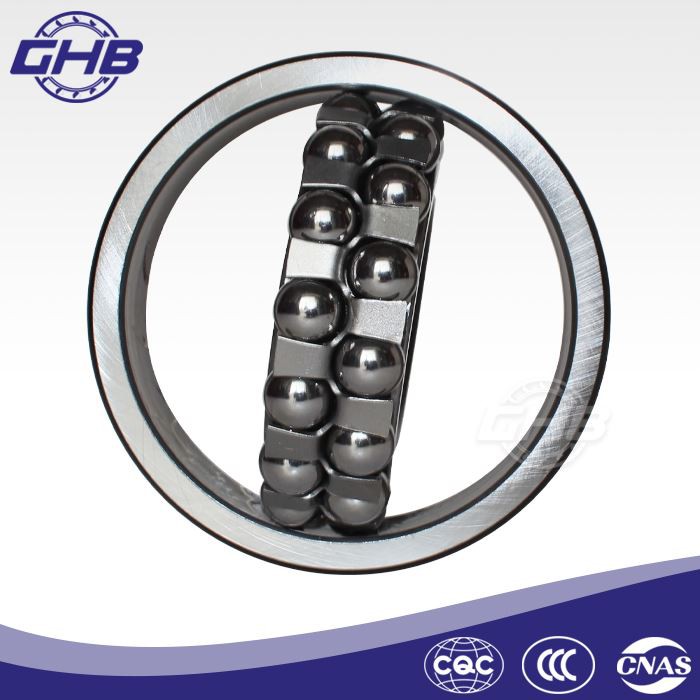

Jaula de acero

Jaula PA66

● Detalles de producción

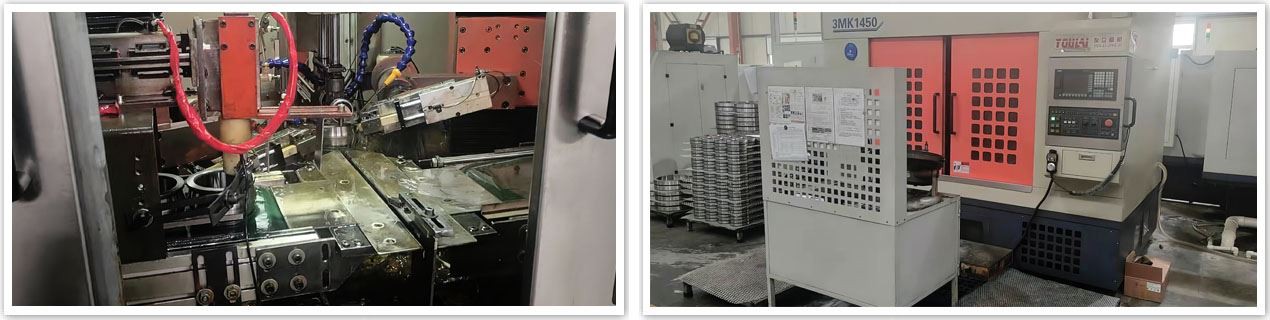

◆ Processing method of bearing ring cutting

Después de que se fabrica el anillo de rodamiento en blanco, el procesamiento principal se realiza mediante el método de corte de metal. Los métodos comunes en el proceso de corte del anillo del rodamiento incluyen el torneado, la perforación, el escariado, el mandrinado, el rectificado, el superacabado, etc. El proceso de torneado suele ser El primer eslabón de todo el proceso de corte del anillo del rodamiento, el proceso de torneado del anillo del rodamiento adopta principalmente un alto{{ Tornos automáticos (o semi-automáticos) de 0}}eficiencia, muchos de los cuales son tornos-especial, o incluso líneas de producción de torneado automático.

self aligning

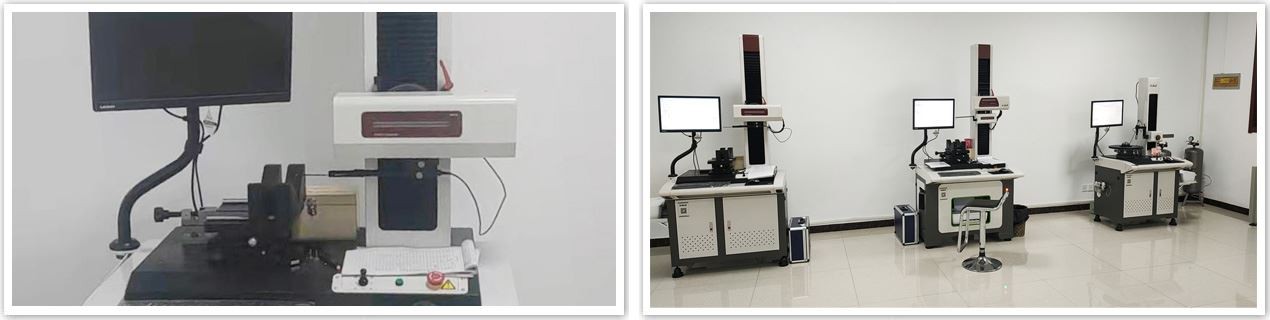

◆ The data analysis method in production

1. Método gráfico (diagrama de disposición, diagrama de dispersión de histograma, etc.): ayuda a analizar el problema y adopta un método de cálculo adecuado para un análisis estadístico adicional.

2. Gráfico de control: Se utiliza para monitorear y controlar el proceso de producción y medición del producto.

3. Diseño experimental: se utiliza para determinar qué variable tiene un efecto significativo en el rendimiento del proceso y del producto, y para cuantificar este resultado.

4. Análisis de regresión: cuando cambian las condiciones de producción o las condiciones de diseño del producto, puede proporcionar un modelo cuantitativo para los cambios en las características del proceso o del producto.

5. Análisis de varianza (separación de las variables observadas): Mediante el análisis de los elementos de las variables, diseña la estructura muestral para los gráficos de control, desempeño del producto y entrega del producto, y es también la base de trabajo para optimizar la calidad.

6. Método de inspección por muestreo.

7. Métodos estadísticos para inspección y prueba, etc.

1204 bearing

● Bola de acero

Para los rodamientos de bolas, la calidad de las bolas de acero afecta en gran medida el rendimiento y la vida útil de los rodamientos. Durante el funcionamiento, con la rotación de la jaula del rodamiento, cada bola de acero del rodamiento pasa periódicamente a través del área de carga del rodamiento-. Al mismo tiempo, debido a la pequeña área de deformación de contacto entre la bola de acero y la pista de rodadura, la amplitud de la tensión cíclica en la superficie de la bola de acero es muy grande y puede llegar a 15005000MPa. Por lo tanto, las bolas de acero están sujetas a un alto estrés cíclico durante la operación y son propensas a sufrir daños por fatiga, y entre el 50 y el 60 por ciento de los rodamientos se desechan debido al daño por fatiga de las bolas de acero. Además, las bolas de acero también se dañan por el aplastamiento y el desgaste de la superficie.

● Por qué elegirnos

◆ Quick email response within 1 to 6 hours.

◆ Provide free samples and technical drawings.

◆ Complete quality control system and after-sales service.

◆ Accept clients' customized bearings and provide OEM service.

◆ With good quality and competitive price, bearings are exported to more than 35 countries.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-deRodamientos de bolas autoalineables de dos hileras, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

● Parámetros técnicos

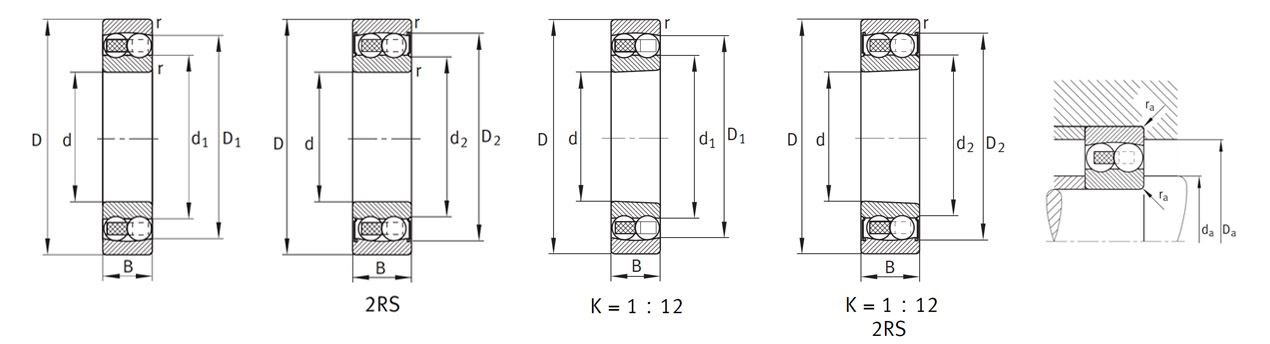

self aligning bearing types

Designación de rodamiento	Dimensiones (mm)											Capacidad de carga dinámica básica	Capacidad de carga estática básica	Cómputo de coeficientes				límite de carga de fatiga	Limitación de velocidad	Velocidad de referencia	Masa
	d	D	B	r	D1	D2	d1	d2	da	da	real academia de bellas artes	cr	corazón	e	Y1	Y2	Y0	Canalla	ng	nótese bien	m
				mín.	≈	≈	≈	≈	mín.	máx.	máx.	N	N					N	min–1	min–1	≈kg
135-TVH	5	19	6	0.3	14.5	–	10.1	–	7.4	16.6	0.3	2 600	475	0.35	1.82	2.82	1.91	29.5	36 000	34 500	0.01
126-TVH	6	19	6	0.3	14.5	–	10.1	–	8.4	16.6	0.3	2 600	475	0.35	1.82	2.82	1.91	29.5	36 000	41 500	0.009
127-TVH	7	22	7	0.3	16.8	–	12.4	–	9.4	19.6	0.3	2 750	560	0.33	1.92	2.97	2.01	34.5	36 000	36 000	0.014
108-TVH	8	22	7	0.3	16.8	–	12.4	–	10.6	19.4	0.3	2 750	560	0.33	1.92	2.97	2.01	34.5	36 000	–	0.014
129-TVH	9	26	8	0.6	20	–	14.5	–	13.2	21.8	0.6	3 950	800	0.32	1.95	3.01	2.04	50	32 000	32 500	0.022
1200-TVH	10	30	9	0.6	23.5	–	16.3	–	14.2	25.8	0.6	5 700	1180	0.32	1.95	3.02	2.05	73	30 000	30 000	0.034
2200-2RS-TVH	10	30	14	0.6	–	25.9	–	14.1	14.2	25.8	0.6	5 700	1180	0.32	1.95	3.02	2.05	73	18 000	–	0.053
2200-TVH	10	30	14	0.6	24.2	–	15.1	–	14.2	25.8	0.6	8 800	1730	0.58	1.09	1.69	1.14	107	28 000	29 000	0.045
1201-TVH	12	32	10	0.6	25.4	–	18.2	–	16.2	27.8	0.6	5 700	1260	0.37	1.69	2.62	1.77	78	30 000	29 000	0.041
2201-2RS-TVH	12	32	14	0.6	–	27.9	–	16.2	16.2	27.8	0.6	5 700	1260	0.37	1.69	2.62	1.77	78	17 000	–	0.058
2201-TVH	12	32	14	0.6	26.2	–	17.1	–	16.2	27.8	0.6	9 400	1920	0.53	1.2	1.85	1.25	120	26 000	26 000	0.05
1202-TVH	15	35	11	0.6	29.2	–	20.2	–	19.2	30.8	0.6	7 700	1730	0.34	1.86	2.88	1.95	108	26 000	26 000	0.048
2202-2RS-TVH	15	35	14	0.6	–	31	–	19	19.2	30.8	0.6	7 700	1730	0.34	1.86	2.88	1.95	108	15 000	–	0.061
2202-TVH	15	35	14	0.6	29.5	–	20.3	–	19.2	30.8	0.6	9 600	2080	0.46	1.37	2.13	1.44	130	24 000	21 900	0.057
2302-TVH	15	42	17	1	34.8	–	22.5	–	20.6	36.4	1	17 000	3700	0.51	1.23	1.91	1.29	232	18 000	18 600	0.111
1203-TVH	17	40	12	0.6	32.3	–	23.7	–	21.2	35.8	0.6	8 100	2000	0.33	1.93	2.99	2.03	124	22 000	23 600	0.073
2203-2RS-TVH	17	40	16	0.6	–	34.3	–	21.7	21.2	35.8	0.6	8 100	2000	0.33	1.93	2.99	2.03	124	14 000	–	0.098
2203-TVH	17	40	16	0.6	34.1	–	23.9	–	21.2	35.8	0.6	11 800	2750	0.46	1.37	2.12	1.43	171	19 000	19 300	0.054
1303-TVH	17	47	14	1	37.3	–	26.7	–	22.6	41.4	1	12 900	3150	0.32	1.94	3	2.03	197	18 000	18 500	0.065
2303-2RS-TVH	17	47	19	1	–	40.3	–	23.9	22.6	41.4	1	12 900	3150	0.32	1.94	3	2.03	197	11 000	–	0.175
2303-TVH	17	47	19	1	37.3	–	26.2	–	22.6	41.4	1	13 900	3150	0.53	1.19	1.85	1.25	197	17 000	16 900	0.155
1204-K-TVH-C3	20	47	14	1	38.1	–	29.2	–	25.6	41.4	1	10 100	2600	0.28	2.24	3.46	2.34	161	18 000	20 700	0.116
1204-TVH	20	47	14	1	38.1	–	29.2	–	25.6	41.4	1	10 100	2600	0.28	2.24	3.46	2.34	161	18 000	20 700	0.118
2204-2RS-TVH	20	47	18	1	–	41.7	–	25.9	25.6	41.4	1	10 100	2600	0.28	2.24	3.46	2.34	161	11 000	–	0.151
2204-TVH	20	47	18	1	39.5	–	28	–	25.6	41.4	1	14 700	3500	0.44	1.45	2.24	1.51	219	17 000	17 400	0.134
1304-TVH	20	52	15	1.1	41.9	–	31.6	–	27	45	1	12 700	3300	0.29	2.17	3.35	2.27	206	16 000	16 100	0.163
2304-2RS-TVH	20	52	21	1.1	–	45.2	–	27.2	27	45	1	12 700	3300	0.29	2.17	3.35	2.27	206	10 000	–	0.23
2304-TVH	20	52	21	1.1	41.5	–	29.1	–	27	45	1	17 600	4250	0.51	1.23	1.9	1.29	265	16 000	16 400	0.206
1205-K-TVH-C3	25	52	15	1	43.9	–	33.3	–	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	16 000	18 100	0.135
1205-TVH	25	52	15	1	43.9	–	33.3	–	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	16 000	18 100	0.138
2205-2RS-TVH	25	52	18	1	–	46.3	–	30.7	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	9 500	–	0.161
2205-K-2RS-TVH-C3	25	52	18	1	–	46.3	–	30.7	30.6	46.4	1	12 300	3250	0.27	2.37	3.66	2.48	203	9 500	–	0.157
2205-K-TVH-C3	25	52	18	1	44.7	–	32.3	–	30.6	46.4	1	17 300	4400	0.35	1.78	2.75	1.86	275	15 000	14 900	0.152
2205-TVH	25	52	18	1	44.7	–	32.3	–	30.6	46.4	1	17 300	4400	0.35	1.78	2.75	1.86	275	15 000	14 900	0.156
1305-K-TVH-C3	25	62	17	1.1	50.8	–	38.1	–	32	55	1	18 300	4950	0.28	2.29	3.54	2.4	310	14 000	13 900	0.254
1305-TVH	25	62	17	1.1	50.8	–	38.1	–	32	55	1	18 300	4950	0.28	2.29	3.54	2.4	310	14 000	13 900	0.258
2305-2RS-TVH	25	62	24	1.1	–	53.2	–	33.5	32	55	1	18 300	4950	0.28	2.29	3.54	2.4	310	8 000	–	0.367
2305-K-TVH-C3	25	62	24	1.1	50.1	–	35.5	–	32	55	1	25 000	6500	0.48	1.32	2.04	1.38	405	13 000	14 100	0.328
2305-TVH	25	62	24	1.1	50.1	–	35.5	–	32	55	1	25 000	6500	0.48	1.32	2.04	1.38	405	13 000	14 100	0.335
1206-K-TVH-C3	30	62	16	1	51.9	–	40.1	–	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	14 000	15 400	0.217
1206-TVH	30	62	16	1	51.9	–	40.1	–	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	14 000	15 400	0.221
2206-2RS-TVH	30	62	20	1	–	54.3	–	37.3	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	8 000	–	0.274
2206-K-2RS-TVH-C3	30	62	20	1	–	54.3	–	37.3	35.6	56.4	1	15 900	4600	0.25	2.53	3.91	2.65	285	8 000	–	0.268
2206-K-TVH-C3	30	62	20	1	54	–	38.5	–	35.6	56.4	1	26 000	6900	0.3	2.13	3.29	2.23	430	12 000	12 700	0.246
2206-TVH	30	62	20	1	54	–	38.5	–	35.6	56.4	1	26 000	6900	0.3	2.13	3.29	2.23	430	12 000	12 700	0.252
1306-K-TVH-C3	30	72	19	1.1	59.4	–	45	–	37	65	1	21 700	6300	0.26	2.39	3.71	2.51	390	11 000	12 200	0.379
1306-TVH	30	72	19	1.1	59.4	–	45	–	37	65	1	21 700	6300	0.26	2.39	3.71	2.51	390	11 000	12 200	0.384
2306-2RS-TVH	30	72	27	1.1	–	63	–	40.6	37	65	1	21 700	6300	0.26	2.39	3.71	2.51	390	6 700	–	0.554
2306-K-TVH-C3	30	72	27	1.1	59.3	–	41.5	–	37	65	1	32 500	8700	0.45	1.4	2.17	1.47	540	10 000	12 300	0.476
2306-TVH	30	72	27	1.1	59.3	–	41.5	–	37	65	1	32 500	8700	0.45	1.4	2.17	1.47	540	10 000	12 300	0.488

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
