Dubbla sfäriska rullager

Name: Dubbla sfäriska rullager
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 169677909

Material: Kromstål
Precision: P0, P6, P5
Radiellt spelrum: C0, C3, C2, C4
Arbetstemperatur: plus 200 grader (metallbur), plus 120 grader (PA66 bur)
Burmaterial: Stål, Mässing, PA66
Funktion: Hög-precision, lågt-ljud, lång-livslängd
Antal rader: Dubbel rad
Toleransstandard: DIN 620-2
Certifikat: ISO9001:2015

Skicka förfrågan chatta nu

Hämta

Beskrivning

● Introduktion

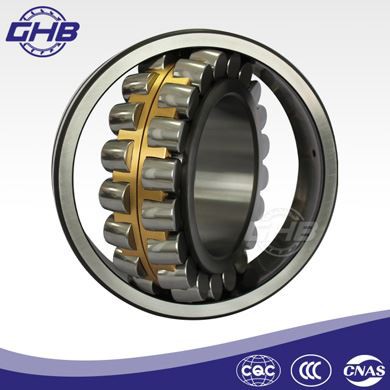

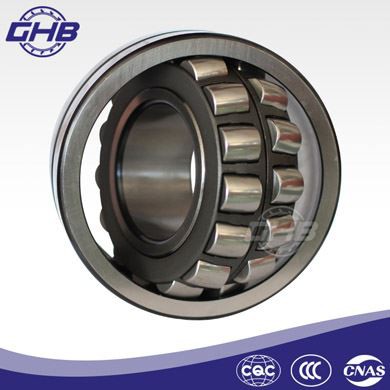

Dubbla sfäriska rullagerbestår av en innerring med dubbla löpbanor, två rader sfäriska rullar, bur och en stor sfärisk yttre ring. Den yttre ringen på lagret har 1 delad sfärisk löpbana, den inre ringen har 2 löpbanor, som lutar i en vinkel i förhållande till lageraxeln, så att lagret kan vara själv-inriktat och inte påverkas av axelns och lagerhusets asymmetri eller axeldeformationen, koaxialgradsfel kompenseras. I den sektion som är vinkelrät mot lagrets rullningsriktning är rullens generatris en kurva, som väl kan matchas med de inre och yttre löpbanorna, rullarna och löpbanan är i linjekontakt, så att de dubbla sfäriska rullagren kan tål en stor radiell belastning och tål även dubbelriktade axlar. Den har stor bärighet, anti-vibration och slagtålighet. Rullarna har en hög grad av överensstämmelse med löpbanan, de är alla krökta generatriser, så den relativa glidningen är allvarlig, friktionen är större än den för det cylindriska rullagret, så den tillåtna arbetshastigheten för det sfäriska rullagret är lägre.Dubbla sfäriska rullagerär särskilt lämpliga för arbete under tunga eller vibrerande belastningar, men tål inte rena axialbelastningar. Det inre hålet i lagret är uppdelat i två typer: cylindrisk och konisk, och konan på det koniska koniska hålet är 1:30 och 1:12.

Sfäriska rullager kan användas inom gruvdrift, metallurgi, papperstillverkning, konstruktion och andra storskaliga maskiner och utrustningar, såsom papperstillverkningsmaskiner, reduktionsväxlar, axlar för järnvägsfordon, lagersäten för valsverksväxellådor, valsverk, växellådor , industripumpar, jordbruksmaskiner och andra hushållsapparater.

● Lagerserie

Typerna av lager inkluderar 20000CC-serien, 20000CCK-serien, 20000CC/W33-serien, 20000CCK/W33-serien, 20000CCK plus H-serien och 20000CCK/W33 plus H-serien.

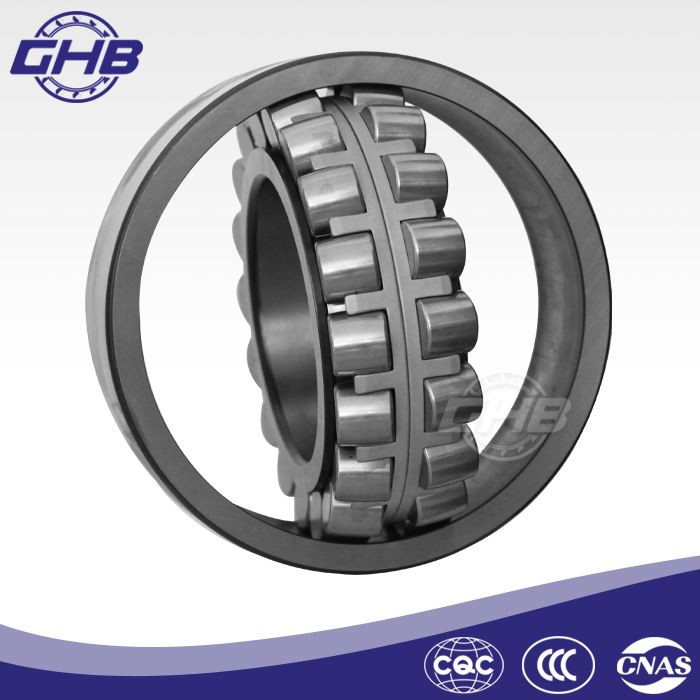

CA typ

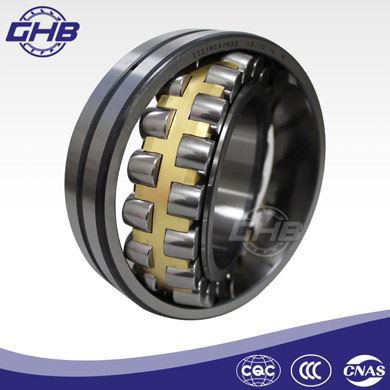

CC typ

MB typ

● Produktionsdetaljer

◆ General steps to develop a machining process

1. Förtydliga detaljritningarna och olika tekniska krav samt genomföra processanalys och processgranskning av delarna utifrån bearbetning.

2. Välj det tomma.

3. Välj positioneringsdatum.

4. Formulera processvägen för bearbetning av delar, det vill säga delar går igenom flera bearbetningssteg (grovbearbetning, finbearbetning, super-finbearbetning, etc.), vilken metod som används för att bearbeta, vilken process arrangeras värmebehandling på , och om processen är centraliserad eller spridd osv.

5. Välj de verktygsmaskiner som används i varje process.

6. Välj verktyg, fixturer, mätverktyg och andra hjälpverktyg för varje process.

7. Bestäm bearbetningstillåten för varje process och rita processdiagram för delar med mer komplexa processkrav.

8. Bestäm skärmängden.

9. Beräkna tidskvot och fyll i processhandlingar m.m.

spherical roller bearing manufacturers

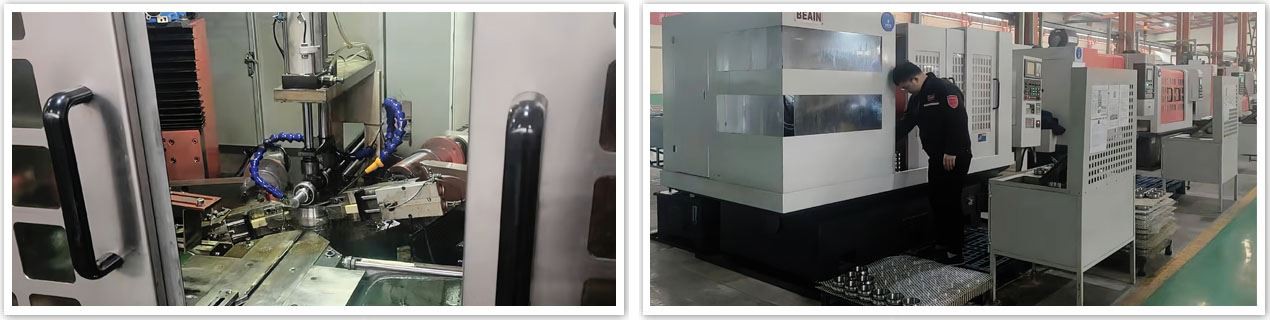

◆ Configure equipment properly

1. Företaget konfigurerar huvudproduktionsutrustning, extra produktionsutrustning (inklusive processutrustning etc.) och kraftutrustning enligt produktionsprocessen och tekniska egenskaper hos lagerprodukter, så att prestanda och effektivitet hos olika utrustningar samordnas med varandra, vilket är bekvämt att matcha.

2. Kooperativ produktion mellan företag kan inte bara minska typen och kvantiteten av företags utrustning, utan också underlätta matchningen av olika företags utrustning och förbättra utnyttjandegraden.

3. Utrustningens produktivitet bör anpassas till företagets produktionsuppgifter för att öka utrustningens arbetsbelastning.

4. Utrustningens typ, specifikation, prestanda och bearbetningsnoggrannhet bör anpassas till företagets produktionsegenskaper och produktens tekniska krav.

5. The equipment should be equipped with safety devices and devices for treating "three wastes".

22220 bearing

● Grundläggande krav för rullningslagerstål

1. Lagerstål måste ha hög kontaktutmattningshållfasthet vid användning.

2. För att minska friktionen och slitaget på lagret, bibehålla lagrets noggrannhet och förlänga livslängden, bör lagerstålet vara väl-tåligt. I användningstillståndet når hårdheten hos lagerstål i allmänhet 6064HRC.

3. För att förhindra plastisk deformation av lagret under hög belastning och förlust av noggrannhet, krävs att lagret har en hög elastisk gräns.

4. Lagerstålet måste ha god seghet.

5. Lagerstål bör ha god formstabilitet.

6. Lagerstål bör vara väl rost-beständigt.

7. Lagerstål krävs för att ha god kall- och varmbearbetbarhet, såsom plastbearbetbarhet, bearbetbarhet och härdbarhet.

● Fördelar

Shaanxi Gainhui Heavy Industries Co., Ltd. etablerades 2009 och täcker en yta på 16,000 kvadratmeter och en anläggningsyta på 8 800 kvadratmeter, inklusive produktionsverkstäder, monteringsverkstäder, förpackning verkstäder, testcenter, färdigvarulager, råvarulager, kontorslokaler etc. Företaget är specialiserat på tillverkning och bearbetning av olika typer av precisionslager under många år, producerar lager med olika precisionsnivåer av P0, P6, P5, P4 och P2.

● Om oss

Shaanxi Gainhui Heavy Industries Co., Ltd. är en professionell lagertillverkare och -distributör i Kina. Utrustade med en professionell stor fabrik kan vi leverera konkurrenskraftiga lagerprodukter och OEM-service till kunder över hela världen. Med hög kvalitet, konkurrenskraftigt pris och bra-service efter försäljningdubbelradiga sfäriska rullager, välkommen att kontakta oss i tid.

Eftersom vi är fokuserade är vi professionella.

● Förpackningsmetoder

Rörpaket

Enkelboxpaket

Pallpaket

● Levereringsmetoder

Med Express

Till havs

Med flyg

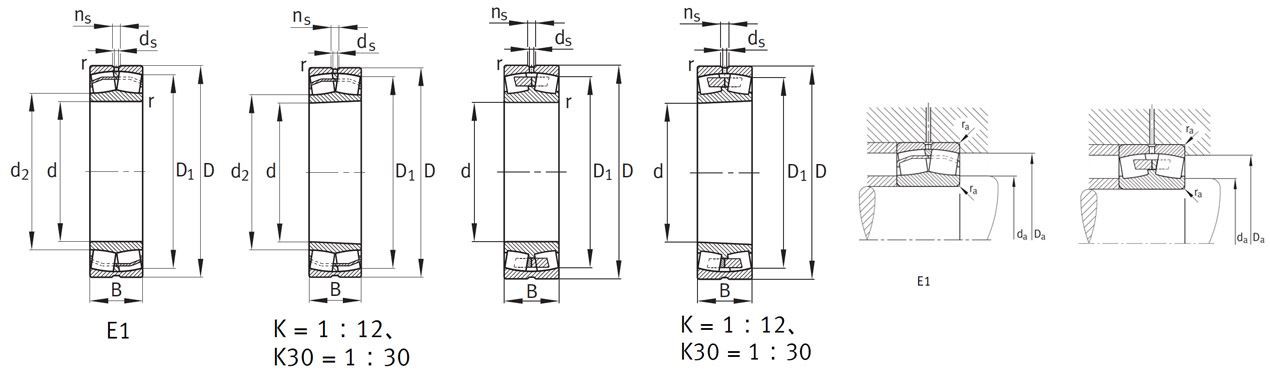

● Tekniska parametrar

roller spherical bearing

Lagerbeteckning	Mått											Grundläggande dynamisk belastning	Grundläggande statisk belastning	Beräkningskoefficienter				Trötthetsbelastningsgräns	Begränsande hastighet	Referenshastighet	Massa
	d	D	B	r	D1	d2	ds	ns	da	Jaha	ra	Cr	Cor	e	Y1	Y2	Y0	Byracka	nG	OBS	m
				min.	≈	≈			min.	max.	max.	N	N					N	min–1	min–1	≈kg
21304-E1-TVPB	20	52	15	1.1	43	28.9	–	–	27	45	1	41 000	33 000	0.3	2.25	3.34	2.2	3700	15 000	9 700	0.16
22205-E1-K	25	52	18	1	44.5	31.3	3.2	4.8	30.6	46.4	1	48 000	42 500	0.34	1.98	2.94	1.93	4800	17 000	9 200	0.175
22205-E1	25	52	18	1	44.5	31.3	3.2	4.8	30.6	46.4	1	48 000	42 500	0.34	1.98	2.94	1.93	4800	17 000	9 200	0.18
21305-E1-TVPB	25	62	17	1.1	51	35.2	–	–	32	55	1	52 000	43 500	0.28	2.43	3.61	2.37	4750	13 000	8 400	0.254
22206-E1-K	30	62	20	1	53.7	37.9	3.2	4.8	35.6	54.6	1	64 000	57 000	0.31	2.15	3.2	2.1	6900	13 000	7 800	0.269
22206-E1	30	62	20	1	53.7	37.9	3.2	4.8	35.6	56.4	1	64 000	57 000	0.31	2.15	3.2	2.1	6900	13 000	7 800	0.275
21306-E1-TVPB	30	72	19	1.1	59.9	41.5	–	–	37	65	1	72 000	63 000	0.27	2.49	3.71	2.43	7000	11 000	7 300	0.386
22207-E1-K	35	72	23	1.1	62.5	43.8	3.2	4.8	42	65	1	88 000	81 500	0.31	2.16	3.22	2.12	9400	11 000	7 000	0.425
22207-E1	35	72	23	1.1	62.5	43.8	3.2	4.8	42	65	1	88 000	81 500	0.31	2.16	3.22	2.12	9400	11 000	7 000	0.434
21307-E1-K-TVPB	35	80	21	1.5	66.6	47.4	–	–	44	71	1.5	83 000	74 000	0.26	2.55	3.8	2.5	8100	9500	6800	0.496
21307-E1-TVPB	35	80	21	1.5	66.6	47.4	–	–	44	71	1.5	83 000	74 000	0.26	2.55	3.8	2.5	8100	9500	6 800	0.503
22208-E1-K	40	80	23	1.1	70.4	48.6	3.2	4.8	47	73	1	101 000	91 000	0.28	2.41	3.59	2.35	11 800	10 000	6 200	0.517
22208-E1	40	80	23	1.1	70.4	48.6	3.2	4.8	47	73	1	101 000	91 000	0.28	2.41	3.59	2.35	11 800	10 000	6 200	0.528
21308-E1	40	90	23	1.5	80.8	59.7	3.2	4.8	49	81	1.5	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5 200	0.701
21308-E1-K	40	90	23	1.5	80.8	59.7	3.2	4.8	49	81	1.5	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5 200	0.702
22308-E1-K	40	90	33	1.5	76	52.4	3.2	4.8	49	81	1.5	156 000	149 000	0.36	1.86	2.77	1.82	13 100	7500	5500	1.03
22308-E1	40	90	33	1.5	76	52.4	3.2	4.8	49	81	1.5	156 000	149 000	0.36	1.86	2.77	1.82	13 100	7500	5 500	1.05
22308-E1-T41A	40	90	33	1.5	76	52.4	3.2	4.8	49	81	1.5	156 000	149 000	0.36	1.86	2.77	1.82	13 100	7500	5 500	1.05
22209-E1-K	45	85	23	1.1	75.6	54.8	3.2	4.8	52	78	1	104 000	99 000	0.26	2.62	3.9	2.56	12 700	10 000	5 600	0.577
22209-E1	45	85	23	1.1	75.6	54.8	3.2	4.8	52	78	1	104 000	99 000	0.26	2.62	3.9	2.56	12 700	10 000	5 600	0.589
21309-E1-K	45	100	25	1.5	89.8	67.6	3.2	4.8	54	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 500	0.845
21309-E1	45	100	25	1.5	89.8	67.6	3.2	4.8	54	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 500	0.845
22309-E1-K	45	100	36	1.5	84.7	58.9	3.2	6.5	54	91	1.5	187 000	183 000	0.36	1.9	2.83	1.86	16 100	6700	5 000	1.36
22309-E1	45	100	36	1.5	84.7	58.9	3.2	6.5	54	91	1.5	187 000	183 000	0.36	1.9	2.83	1.86	16 100	6700	5 000	1.39
22309-E1-T41A	45	100	36	1.5	84.7	58.9	3.2	6.5	54	91	1.5	187 000	183 000	0.36	1.9	2.83	1.86	16 100	6700	5 000	1.39
22210-E1-K	50	90	23	1.1	80.8	59.7	3.2	4.8	57	83	1	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5100	0.608
22210-E1	50	90	23	1.1	80.8	59.7	3.2	4.8	57	83	1	109 000	107 000	0.24	2.81	4.19	2.75	14 300	9500	5 100	0.622
21310-E1-K	50	110	27	2	89.8	67.3	3.2	4.8	61	99	2	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 400	1.28
21310-E1	50	110	27	2	89.8	67.3	3.2	4.8	61	99	2	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	5 300	1.28
22310-E1-K	50	110	40	2	92.6	63	3.2	6.5	61	99	2	229 000	223 000	0.36	1.86	2.77	1.82	20 300	6000	4 800	1.86
22310-E1	50	110	40	2	92.6	63	3.2	6.5	61	99	2	229 000	223 000	0.36	1.86	2.77	1.82	20 300	6000	4 800	1.9
22310-E1-T41A	50	110	40	2	92.6	63	3.2	6.5	61	99	2	229 000	223 000	0.36	1.86	2.77	1.82	20 300	6000	4 800	1.9
22211-E1-K	55	100	25	1.5	89.8	67.3	3.2	4.8	64	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	4650	0.825
22211-E1	55	100	25	1.5	89.8	67.3	3.2	4.8	64	91	1.5	129 000	130 000	0.23	2.92	4.35	2.86	17 300	8500	4650	0.851
21311-E1-K	55	120	29	2	98.3	71.4	3.2	6.5	66	109	2	160 000	155 000	0.24	2.84	4.23	2.78	20 200	6300	5100	1.19
21311-E1	55	120	29	2	98.3	71.4	3.2	6.5	66	109	2	160 000	155 000	0.24	2.84	4.23	2.78	20 200	6300	5100	1.19
22311-E1-K	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.22
22311-E1-K-T41A	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.22
22311-E1	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.27
22311-E1-T41A	55	120	43	2	101.4	68.9	3.2	6.5	66	109	2	265 000	260 000	0.36	1.89	2.81	1.84	23 900	5600	4500	2.27
22212-E1-K	60	110	28	1.5	98.7	71.4	3.2	6.5	69	101	1.5	160 000	155 000	0.24	2.84	4.23	2.78	20 200	7500	4550	1.09
22212-E1	60	110	28	1.5	98.7	71.4	3.2	6.5	69	101	1.5	160 000	155 000	0.24	2.84	4.23	2.78	20 200	7500	4550	1.12
21312-E1-K	60	130	31	2.1	112.5	84.4	3.2	6.5	72	118	2.1	211 000	226 000	0.23	2.95	4.4	2.89	28 000	6300	4100	1.78
21312-E1	60	130	31	2.1	112.5	84.4	3.2	6.5	72	118	2.1	211 000	226 000	0.23	2.95	4.4	2.89	28 000	6300	4100	1.78
22312-E1-K	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.83
22312-E1-K-T41A	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.83
22312-E1	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.89
22312-E1-T41A	60	130	46	2.1	110.1	74.8	3.2	6.5	72	118	2.1	310 000	310 000	0.35	1.91	2.85	1.87	28 000	5000	4200	2.89
22213-E1-K	65	120	31	1.5	107.3	79.1	3.2	6.5	74	111	1.5	202 000	210 000	0.24	2.81	4.19	2.75	25 500	6700	4200	1.52
22213-E1	65	120	31	1.5	107.3	79.1	3.2	6.5	74	111	1.5	202 000	210 000	0.24	2.81	4.19	2.75	25 500	6700	4200	1.55

För mer information, klicka på nedladdningsknappen högst upp på denna sida för att ladda ner katalogen.
