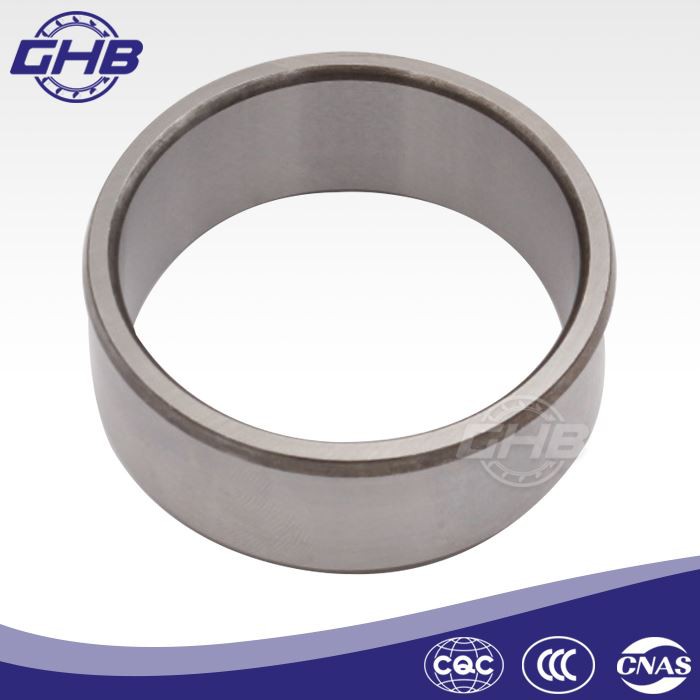

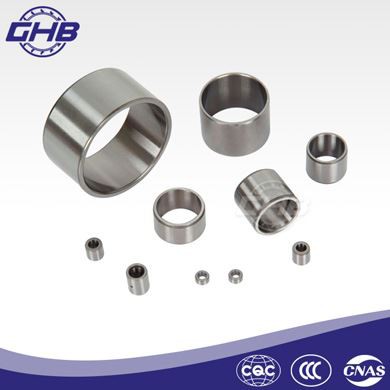

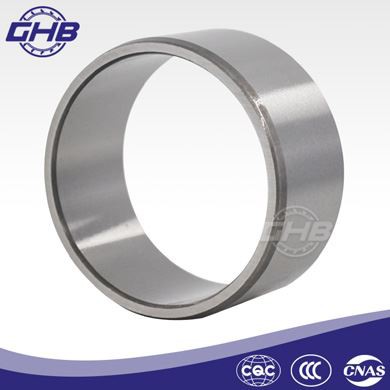

Nållager inre ring

Name: Nållager inre ring
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 169407323

Material: Kromstål (GCr15)
Toleransstandard: DIN 620
Radiellt inre spelstandard: DIN 620-4
Paket: Rörpaket, Enkellåda
Port: Shanghai, Xi'an, Qingdao, Guangzhou
Gratis prover och teknisk ritning: Tillgänglig
Service: OEM, ODM
Leveransförmåga: 100 000 stycken per månad
Certifikat: ISO9001:2015

Skicka förfrågan chatta nu

Hämta

Beskrivning

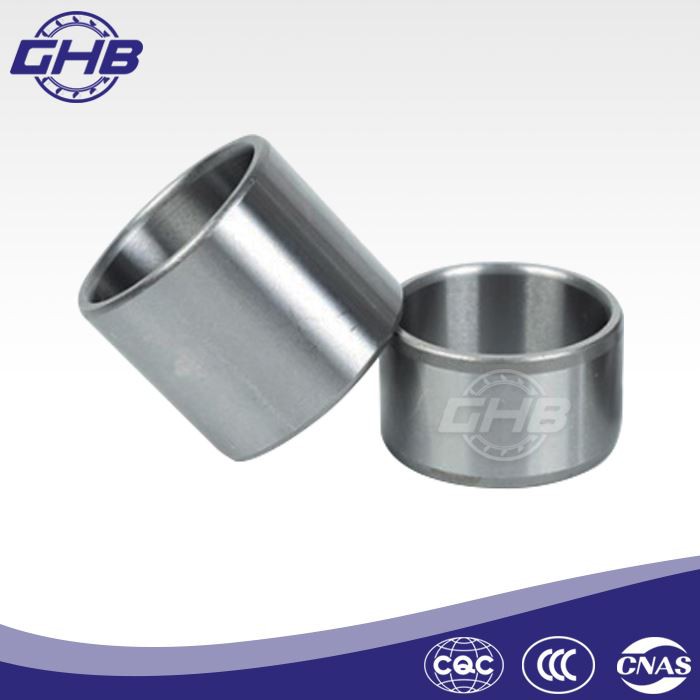

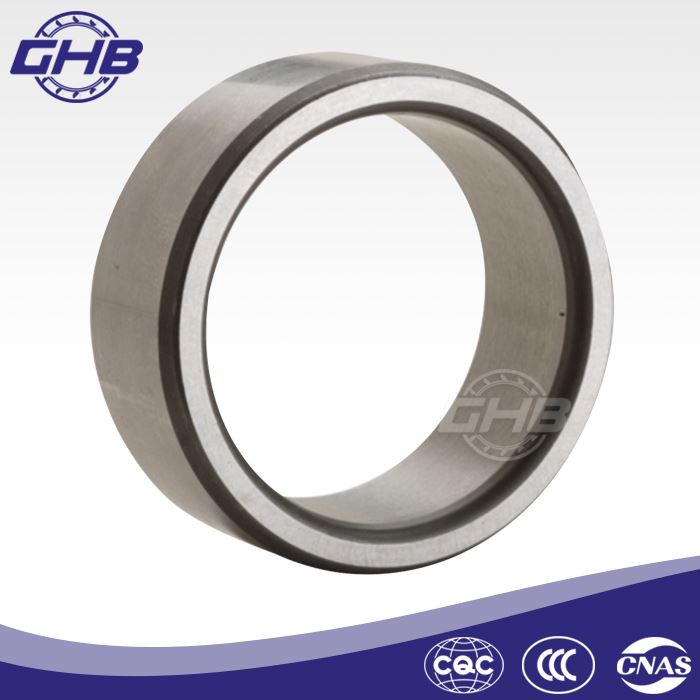

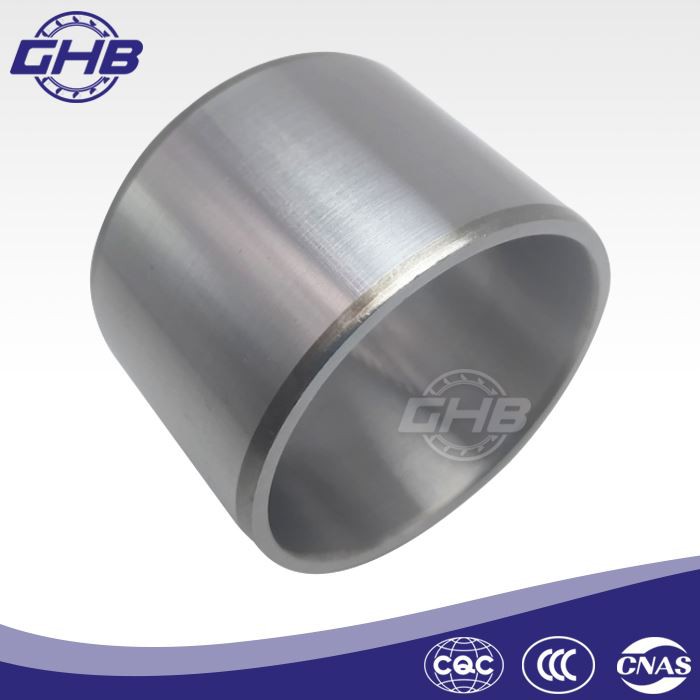

● Introduktion

Nållager innerringär gjord av lagerstål och dess yttre ring har finish och slipade löpbanor. Det finns två typer av inre ringintervall IR och LR. Fasningen av de två inre ringarna är olika. Fasningen av IR-innerringen gör det lättare att installera innerringen i lagret. IR-innerringen är en precisionsbearbetad löpbana, inklusive två innerringar med och utan smörjhål. LR är en racerbana med en slipad innerring, och dess tolerans är större än IR. Den är mer lämpad för applikationer med stor breddtolerans och små krav på axiell utlopp. Den inre ringen används huvudsakligen med nålrullager, den inre ringen kan bytas ut, och det är ett tillbehör till nålrullager. Om axeln inte är lämplig för användning som en löpbana,nållager innerringkan användas som en löpbana för de rullande elementen och tätningsläpparna. Om det finns en stor axiell förskjutning mellan axeln och huset krävs en bredare innerring.

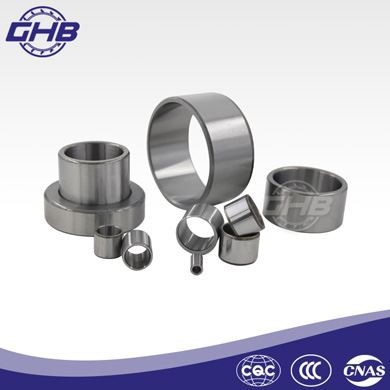

Den inre ringen används för dragna nålrullager, maskinbearbetade nålrullager, ribbnålsrullager, ribless nålrullager, självjusterande nålrullager och kombinerade nålrullager, etc.

● Lagerserie

Typerna av lager inkluderar IR-serien och LR-serien.

● Produktionsdetaljer

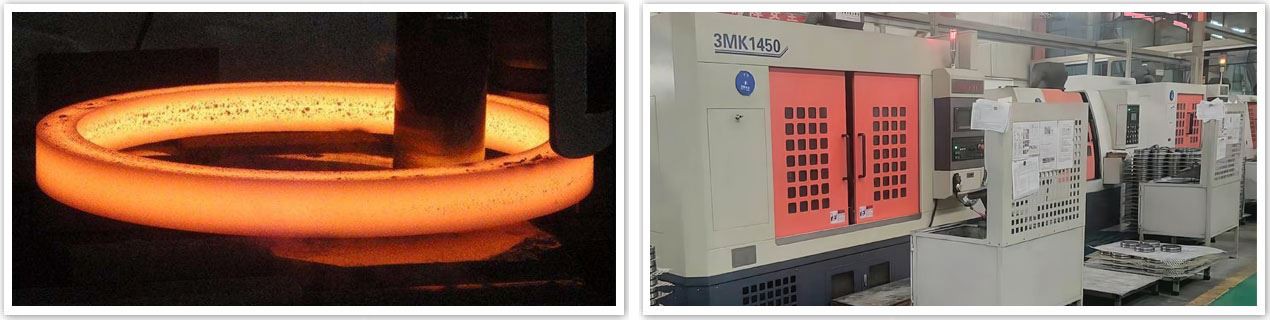

◆ The lathe processing technology of the bearing ring

I hela tillverkningsprocessen av lagerringen påverkas svarvprocessen inte bara av den föregående processen, utan påverkar också följande process. Om storleken på ämnet är felaktig, formen är oregelbunden, det oxidativa avkolningsskiktet är för djupt, etc., kommer det att ha en direkt inverkan på svarvningen. Om kvaliteten på svarvbearbetningen inte är bra, kommer det att orsaka extern deformation och sprickor etc., vilket resulterar i enkel justering av hampabearbetning, instabil bearbetningskvalitet och till och med malning av avfallsprodukter. Samtidigt, för vissa ytor på hylsan, såsom avfasningar, oljespår, tätningsspår och tryckspår som inte är arbetsytor, är i allmänhet de inre och yttre diametrarna på hylsor och de yttre och inre diametrarna den slutliga bearbetningen . Därför är bearbetningskvaliteten inte Kvaliteten på den färdiga lagerringen har också en inverkan.

tapered needle bearing

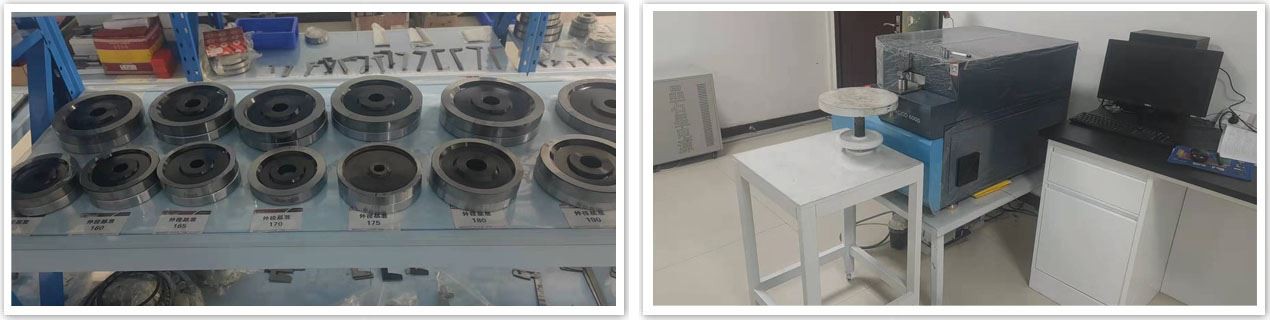

◆ ISO9001 standard

ISO9001-standarden betonar idén att kvalitetsledning bygger på förebyggande. För att uppnå målet bör företag säkerställa att de tekniska, ledningsmässiga och mänskliga faktorerna som påverkar deras kvalitet är under kontroll, oavsett om det gäller smide, svarvning, värmebehandling, slipning eller montering, alla åtgärder bör syfta till att minska och eliminera icke{{1 }}överensstämmelser, särskilt att förhindra-avvikelser.

Det statistiska kvalitetsbegreppet säger oss att det finns variation i kvalitet, och denna variation följer vissa statistiska lagar. För att förstå kvalitet är det nödvändigt att känna till variationens storlek och sannolikheten (sannolikheten) för variation av den storleken. För att utforska den statistiska lagen om kvalitetsvariation måste lämpliga statistiska tekniker tillämpas. Orsakerna till kvalitetsvariationer inkluderar normala faktorer (slumpmässiga faktorer) och onormala faktorer (systemfaktorer).

hk1412 needle bearing

● Lagerbrottsfel

Under vissa förhållanden kan de inre och yttre ringarna, rullelementen och hållarna på rullager ha mycket skadliga brottbrott. De främsta orsakerna till brott är överbelastning och defekter. Eftersom den applicerade belastningen överstiger materialhållfasthetsgränsen för lagerdelarna, bryts lagerdelarna, vilket kallas överbelastningsbrott. Dessutom, på grund av förekomsten av defekter som mikro-sprickor, krymphål, luftbubblor och stora främmande inneslutningar i lagerdelar, kommer det under normal belastning också att orsaka brott vid defekten, vilket kallas defektfraktur .

● varför välja oss

Shaanxi Gainhui Heavy Industries Co., Ltd. har komplett kvalitetskontrollsystem, professionell kvalitetsinspektionsavdelning, utrustad med avancerad inspektionsutrustning och professionell inspektionspersonal. Vi har avancerade testmetoder och processer, kompletta tekniska data och ritningar. Vårt företag kontrollerar lagerproduktionsprocessen strikt, formulerar ett komplett kvalitetskontrollsystem, övervakar hela processen från inköp av råmaterial, smide, svarvning, värmebehandling, slipning, montering och förpackning.

● Om oss

Shaanxi Gainhui Heavy Industries Co., Ltd. är en professionell lagertillverkare och -distributör i Kina. Utrustade med en professionell stor fabrik kan vi leverera konkurrenskraftiga lagerprodukter och OEM-service till kunder över hela världen. Med hög kvalitet, konkurrenskraftigt pris och bra-service efter försäljningnållager innerring, välkommen att kontakta oss i tid.

Eftersom vi är fokuserade är vi professionella.

● Förpackningsmetoder

Rörpaket

Enkelboxpaket

Pallpaket

● Levereringsmetoder

Med Express

Till havs

Med flyg

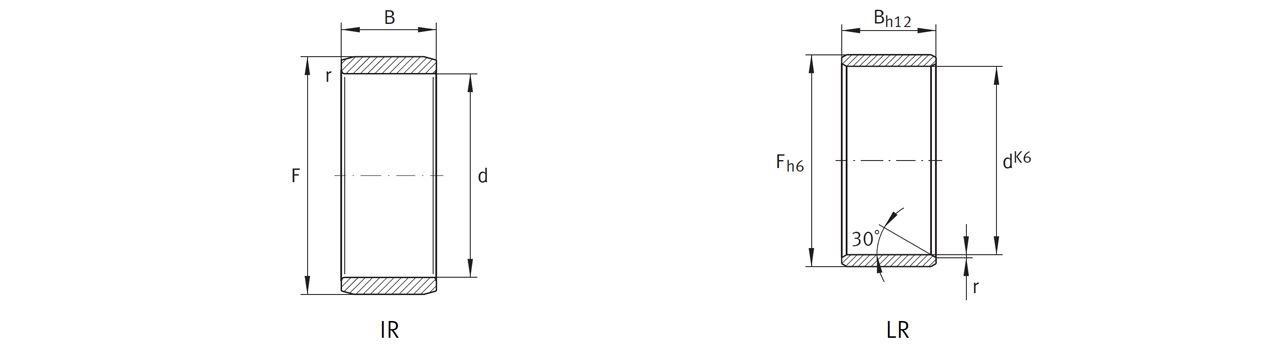

● Tekniska parametrar

needle bearing types

Lagerbeteckning	Mått (mm)				Tolerans för F		Massa
	d	F	B	r	Övre gräns	Lägre gräns	m
				min.	um	um	≈g
IR5X8X12	5	8	12	0.3	–7	–23	2.8
IR5X8X16	5	8	16	0.3	–7	–23	3.7
IR6X9X12	6	9	12	0.3	–7	–23	3
IR6X9X16	6	9	16	0.3	–7	–23	4.3
IR7X10X10,5	7	10	10.5	0.3	–7	–23	3.1
LR7X10X10,5	7	10	10.5	0.3	–	–	3.1
IR7X10X12	7	10	12	0.3	–7	–23	3.6
IR7X10X16	7	10	16	0.3	–7	–23	4.9
IR8X12X10.5	8	12	10.5	0.3	–4	–18	5
LR8X12X10,5	8	12	10.5	0.3	–	–	5
IR8X12X12.5	8	12	12.5	0.3	–4	–18	5.9
LR8X12X12,5	8	12	12.5	0.3	–	–	5
IR9X12X12	9	12	12	0.3	–4	–18	4.4
IR9X12X16	9	12	16	0.3	–4	–18	6
IR10X13X12,5	10	13	12.5	0.3	–4	–18	5.2
LR10X13X12,5	10	13	12.5	0.3	–	–	5.2
IR10X14X13	10	14	13	0.3	–4	–18	7.4
IR10X14X16	10	14	16	0.3	–4	–18	9.2
IR10X14X20	10	14	20	0.3	–4	–18	11.5
IR12X15X12	12	15	12	0.3	–4	–18	5.7
IR12X15X12,5	12	15	12.5	0.3	–4	–18	6.1
LR12X15X12,5	12	15	12.5	0.3	–	–	6.1
IR12X15X16	12	15	16	0.3	–4	–18	7.6
IR12X15X16,5	12	15	16.5	0.3	–4	–18	8.1
LR12X15X16.5	12	15	16.5	0.3	–	–	8.1
IR12X15X22.5	12	15	22.5	0.3	–4	–18	10.9
LR12X15X22.5	12	15	22.5	0.3	–	–	10.9
IR12X16X13	12	16	13	0.3	–4	–18	8.5
IR12X16X16	12	16	16	0.3	–4	–18	10.7
IR12X16X20	12	16	20	0.3	–4	–18	13.5
IR12X16X22	12	16	22	0.3	–4	–18	14.9
IR14X17X17	14	17	17	0.3	–4	–18	9.5
LR15X18X12.5	15	18	12.5	0.3	–	–	7.2
IR15X18X16	15	18	16	0.3	–4	–18	9.4
IR15X18X16.5	15	18	16.5	0.3	–4	–18	9.8
LR15X18X16.5	15	18	16.5	0.3	–	–	9.8
IR15X19X16	15	19	16	0.3	0	–12	12.9
IR15X19X20	15	19	20	0.3	0	–12	16.3
IR15X20X13	15	20	13	0.3	0	–12	13.5
IR15X20X23	15	20	23	0.3	0	–12	24.4
IR17X20X16	17	20	16	0.3	0	–12	10.6
IR17X20X16.5	17	20	16.5	0.3	0	–12	11.1
LR17X20X16.5	17	20	16.5	0.3	–	–	11.1
IR17X20X20	17	20	20	0.3	0	–12	13.5
IR17X20X20.5	17	20	20.5	0.3	0	–12	13.8
LR17X20X20.5	17	20	20.5	0.3	–	–	13.8
IR17X20X30.5	17	20	30.5	0.3	0	–12	20.6
LR17x20X30,5	17	20	30.5	0.3	–	–	20.6
IR17X21X16	17	21	16	0.3	0	–12	15
IR17X21X20	17	21	20	0.3	0	–12	18
