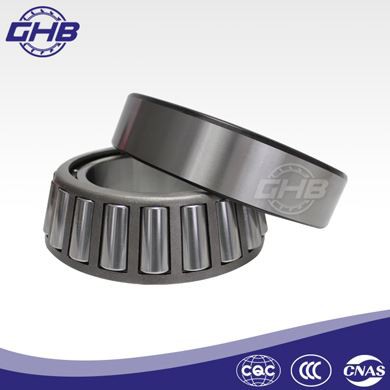

Enkelradiga koniska rullager

Name: Enkelradiga koniska rullager
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 169407344

Material: GCr15
Precision: P0, P6X, P5, P4
Ljudnivå: Z, Z1, Z2, Z3
Vibration: V, V1, V2, V3
Funktion: Hög-precision, lågt-ljud, lång-livslängd
Gränsmått standard: GB/T 273.1-2003
Arbetstemperaturområde: -30 grader 120 grader
Gratis prover och teknisk ritning: Tillgänglig
Certifikat: ISO9001:2015

Skicka förfrågan chatta nu

Hämta

Beskrivning

● Introduktion

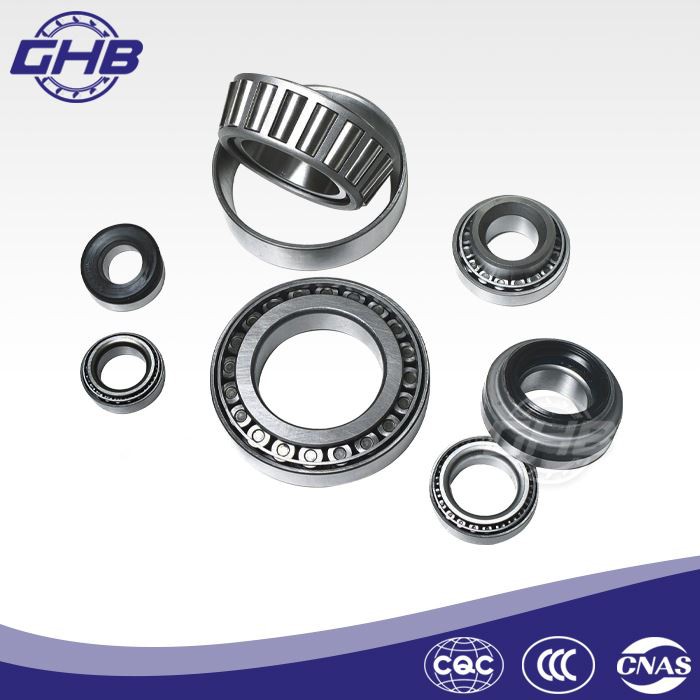

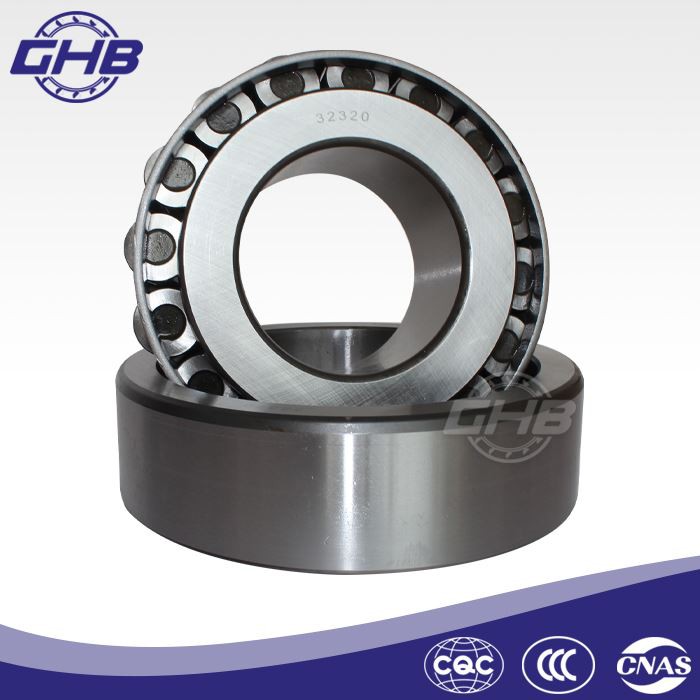

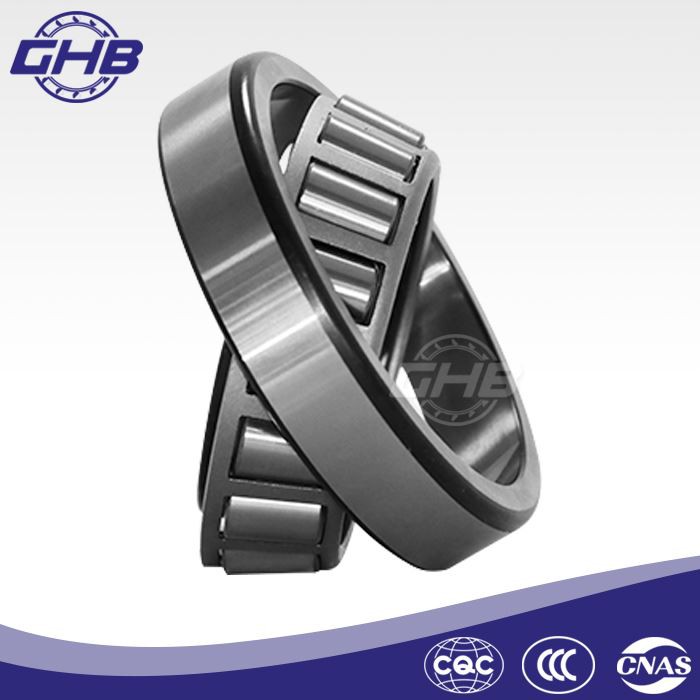

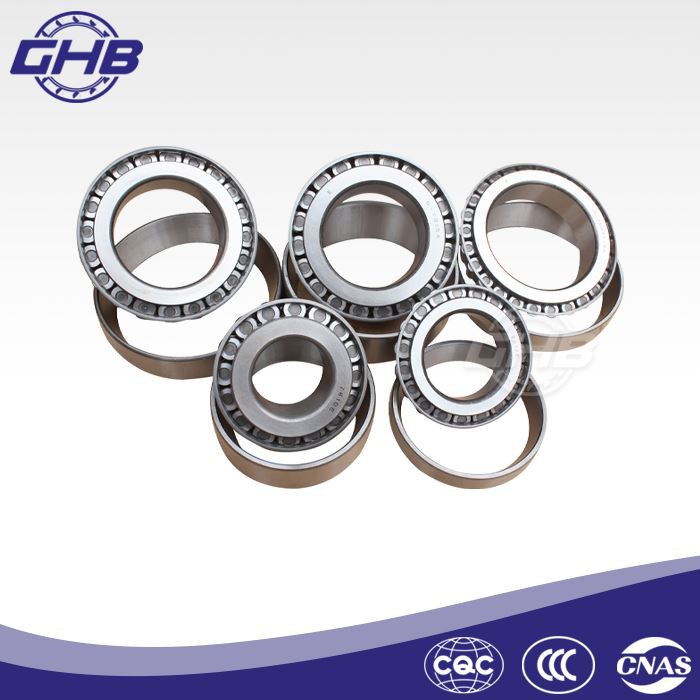

Enradiga koniska rullagerbestår av en yttre ring och en inre ringenhet, och den inre ringen och en uppsättning avsmalnande rullar täcks av en bur för att bilda en inre ringenhet. Den yttre ringen kan separeras och bytas ut med den inre ringen, vilket är bekvämt för installation, demontering och underhåll. Denna typ av lager är utrustad med koniska rullar, som styrs av de stora ribborna på innerringen. I konstruktionen korsar hörnen på de koniska ytorna på den inre ringens löpbanas yta, den yttre ringens löpbanas yta och rullrullytan vid en punkt på lagrets mittlinje. Koniska lager inkluderar små koniska vinkellager och stora konvinkellager. Små konvinkellager, med en konvinkel mellan 10 grader och 19 grader, bär huvudsakligen radiella och axiella kombinerade belastningar huvudsakligen baserade på radiella belastningar. De används ofta i par och installeras omvänt. De inre och yttre loppen kan installeras separat. Det radiella och axiella spelet kan justeras under installation och användning. Stora konvinkellager, konvinkeln är mellan 25 grader och 29 grader, och postnumret läggs till med B. Det bär huvudsakligen de kombinerade axiella och radiella lasterna huvudsakligen baserat på axiella laster, och används i allmänhet inte för att bära rena axiella laster ensam. När den är konfigurerad i par, kan den användas för att bära rena radiella laster.Enradiga koniska rullagerkännetecknas av låg friktion, lågt ljud, låga vibrationer och lång livslängd, vilket också kan öka driftsäkerheten i vissa komplexa driftsförhållanden.

Koniska rullager används ofta i bilar, växellådor, krossar, valsverk, gruvdrift, metallurgi, industrimaskiner och andra industrier.

● Lagerserie

Typerna av lager inkluderar 302-serien, 303-serien, 313-serien, 320-serien, 322-serien, 323-serien, 329-serien, 330-serien, 331-serien, 332-serien, 323..-A-serien, 323.. -B-serien, 323..- T-serien och 323..- K-serien.

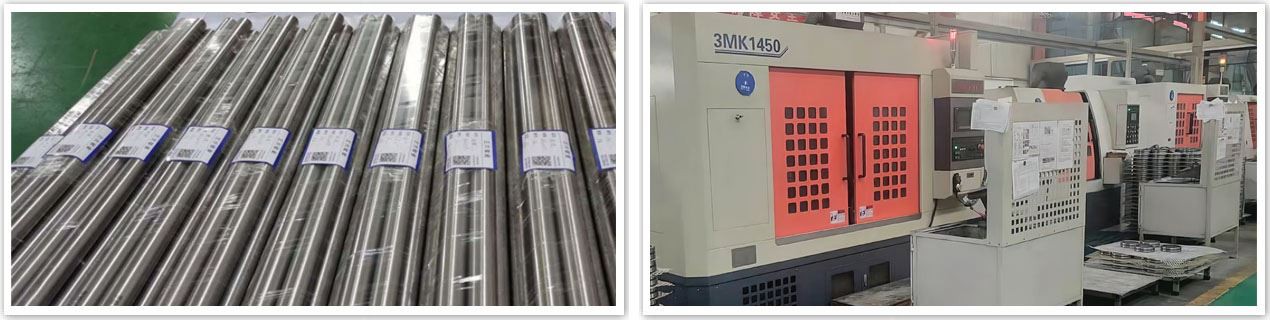

● Produktionsdetaljer

◆ Processing of tapered rollers

The precision grade, size, production batch and processing method of the rollers are different, and the manufacturing process of the tapered rollers is also different, but the basic manufacturing process is generally the same. The representative manufacturing process of grade III tapered rollers is as follows: Feeding (straightening, chamfering) → stamping forming → removing the belt → selecting the material head → soft cold outer diameter → soft end face → external treatment → channeling oxide skin → rough grinding outer diameter → channeling soft spot → soft spot inspection →Hot cleaning and anti-rust → grinding end face → hot cleaning and anti-rust → fine grinding outer diameter → final grinding outer diameter → ultra-fine outer diameter → hot cleaning, dry cleaning → final inspection and sorting → oiled packaging. For the convenience of analysis, the manufacturing process can be divided into 6 stages: rough machining, soft grinding before heat treatment, heat treatment, hard grinding after heat treatment, finishing and quality inspection and selection.

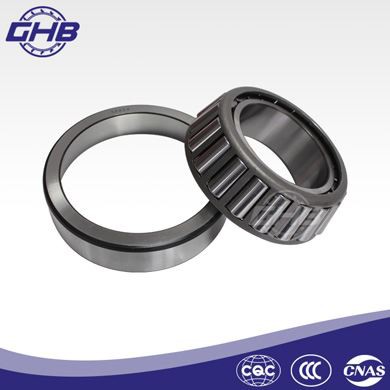

timken roller bearings

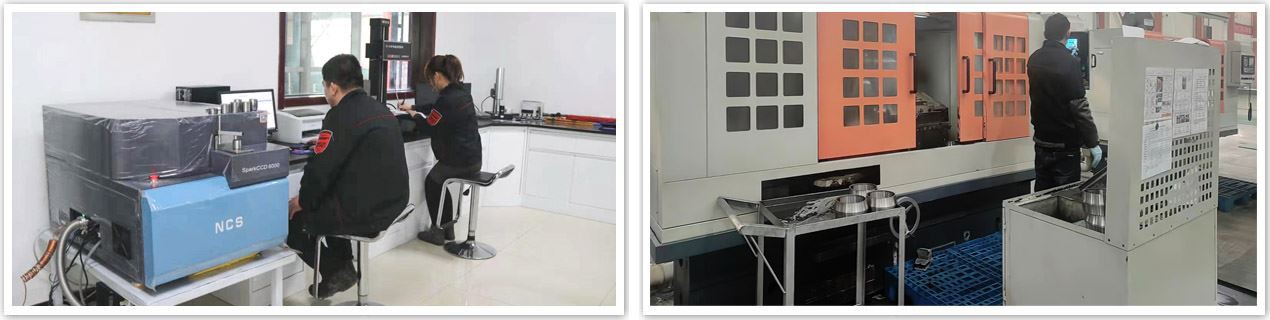

◆ Vertical and horizontal optical meters

An optical meter is an optical measuring instrument used for comparative measurement, and there are two types: vertical and horizontal. The graduation value of the vertical optical meter is {{0}}.001mm, the measurement range is 0180mm, and the indication range is ±0.1mm. It is mainly used to verify the fifth and sixth equal blocks, the height dimension and parallelism, and the diameter of cylindrical and spherical workpieces. Thanks to the use of an adjustable table and internal measuring hook, the horizontal optical meter can also detect the internal dimensions of parts and the taper of cylindrical parts.

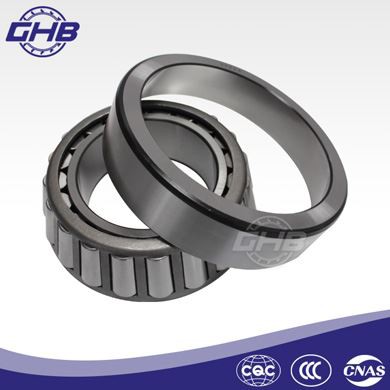

30208 bearing

● Material för lagerhållare

Enligt burens arbetsmiljö bör materialets grundläggande egenskaper ha en liten friktionskoefficient med rullelementmaterialet, god slitstyrka och bearbetningsprestanda. Stämpling kräver god plasticitet och duktilitet, bil-tillverkade burar kräver bra skärprestanda. Material med hög hållfasthet och seghet gör att buren tål vissa belastningar och stötar, god elasticitet och styvhet. Vanliga burmaterial är 08, 08F, 10, 10F, 15Mn, 20, 30, T8A, T10A.

● varför välja oss

Shaanxi Gainhui Heavy Industries Co., Ltd. har ett komplett kvalitetsledningssystem och har godkänt ISO9001:2015 kvalitetsledningssystemcertifiering. Samtidigt har vårt företag även erhållit företagskreditintyg. Vårt företag kommer att strikt följa ISO9001:2015 kvalitetsledningssystem, säkerställa standardisering av ledningsarbetet och upprätthålla en hållbar, stabil och sund utveckling av företaget. Med kontinuerlig innovation och utveckling tillhandahåller vårt företag högkvalitativa-produkter och professionella tjänster till kunder över hela världen.

● Om oss

Shaanxi Gainhui Heavy Industries Co., Ltd. är en professionell lagertillverkare och -distributör i Kina. Utrustade med en professionell stor fabrik kan vi leverera konkurrenskraftiga lagerprodukter och OEM-service till kunder över hela världen. Med hög kvalitet, konkurrenskraftigt pris och bra-service efter försäljningenradiga koniska rullager, välkommen att kontakta oss i tid.

Eftersom vi är fokuserade är vi professionella.

● Förpackningsmetoder

Rörpaket

Enkelboxpaket

Pallpaket

● Levereringsmetoder

Med Express

Till havs

Med flyg

● Tekniska parametrar

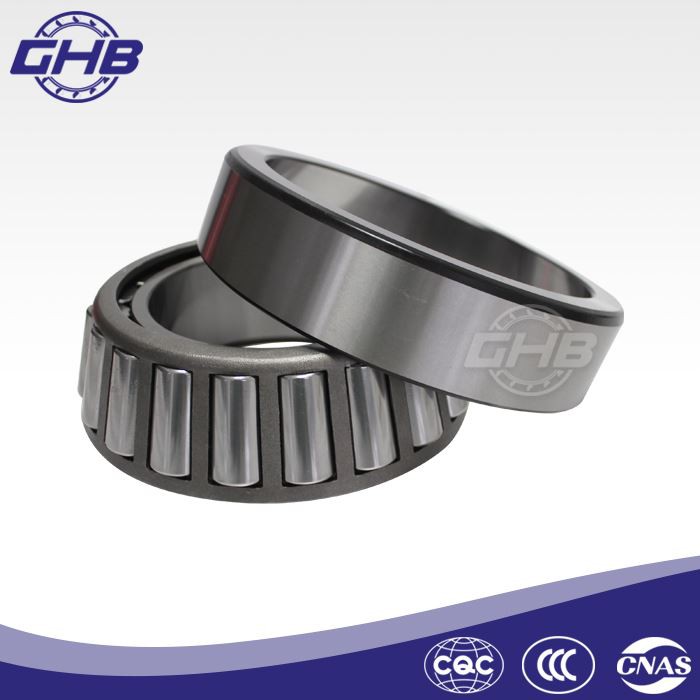

timken tapered roller bearings

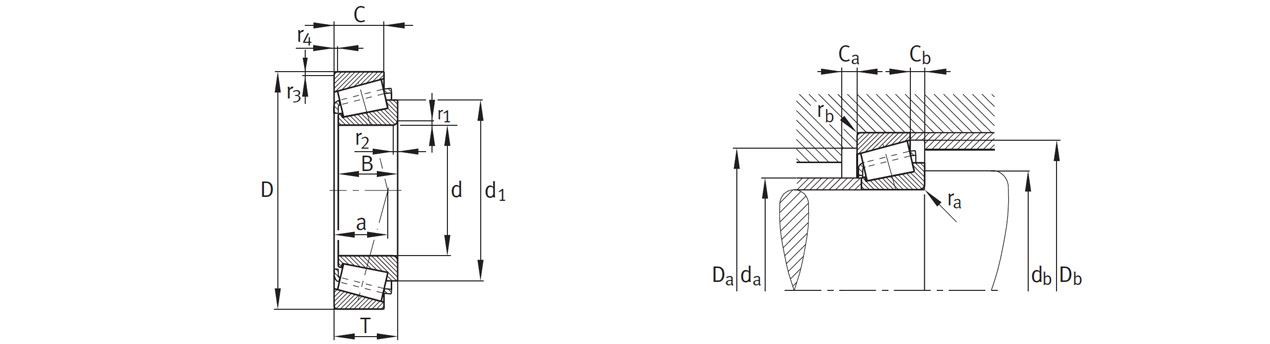

Lagerbeteckning	ISO 355	Mått (mm)																		Grundläggande dynamisk belastning	Grundläggande statisk belastning	Beräkningskoefficienter			Trötthetsbelastningsgräns	Begränsande hastighet	Referenshastighet	Massa
		d	D	B	C	T	r1, r2	r3, r4	a	d1	da	db	Jaha	Jaha	Db	Ca	Cb	ra	rb	Cr	Cor	e	Y1	Y0	Byracka	nG	OBS	m
							min.	min.	≈	≈	max.	min.	min.	max.	min.	min.	min.	max.	max.	N	N				N	min–1	min–1	≈kg
30202-A	–	15	35	11	10	11.75	0.6	0.6	8	26.4	20	19	29	29	32	2	1.5	0.6	0.6	14 700	14 100	0.35	1.73	0.95	1 320	23 800	13 500	0.054
30302-A	T2FB015	15	42	13	11	14.25	1	1	10	28.2	22	21	36	36	38	2	3	1	1	23 000	20 500	0.29	2.11	1.16	2 110	21 000	12 500	0.096
30203-A	T2DB017	17	40	12	11	13.25	1	1	10	29.1	23	23	34	34	37	2	2	1	1	18 500	17 800	0.35	1.74	0.96	1 890	21 000	12 100	0.056
32203-A	T2DD017	17	40	16	14	17.25	1	1	11	28.7	22	23	34	34	37	3	3	1	1	28 500	29 000	0.31	1.92	1.06	3 000	21 000	10 800	0.105
30303-A	T2FB017	17	47	14	12	15.25	1	1	11	31.6	25	23	40	41	42	2	3	1	1	27 500	24 500	0.29	2.11	1.16	2 600	18 200	12 400	0.129
32303-A	T2FD017	17	47	19	16	20.25	1	1	12	31.5	24	23	39	41	43	3	4	1	1	36 000	35 000	0.29	2.11	1.16	4 050	18 200	11 500	0.18
32004-X	T3CC020	20	42	15	12	15	0.6	0.6	10	33	25	25	36	37	39	3	3	0.6	0.6	24 000	28 500	0.37	1.6	0.88	3 000	18 200	10 900	0.108
30204-A	T2DB020	20	47	14	12	15.25	1	1	11	34.5	27	26	40	41	43	2	3	1	1	27 000	27 000	0.35	1.74	0.96	2 900	16 800	10 500	0.092
30304-A	T2FB020	20	52	15	13	16.25	1.5	1.5	11	36.1	28	27	44	45	47	2	3	1.5	1.5	34 000	32 500	0.3	2	1.1	3 600	15 400	9 800	0.188
32304-A	T2FD020	20	52	21	18	22.25	1.5	1.5	14	35.3	27	27	43	45	47	3	4	1.5	1.5	46 000	47 500	0.3	2	1.1	5 600	15 400	9 300	0.241
32005-X	T4CC025	25	47	15	11.5	15	0.6	0.6	12	38	30	30	40	42	44	3	3.5	0.6	0.6	26 500	33 500	0.43	1.39	0.77	3 600	15 400	9 200	0.12
33005	–	25	47	17	14	17	0.6	0.6	11	36.8	30	30	41	42	44	3	3	0.6	0.6	33 000	41 500	0.29	2.07	1.14	4 650	15 400	9 400	0.139
30205-A	T3CC025	25	52	15	13	16.25	1	1	13	38.5	31	31	44	46	48	2	3	1	1	32 500	35 000	0.37	1.6	0.88	3 900	14 000	9 100	0.155
32205-A	T2CD025	25	52	18	16	19.25	1	1	14	40.2	31	31	44	46	48	3	3	1	1	40 000	44 500	0.36	1.67	0.92	5 100	14 000	8 100	0.186
33205	T2DE025	25	52	22	18	22	1	1	14	39.6	30	31	43	46	49	4	4	1	1	48 500	58 000	0.35	1.71	0.94	6 900	14 000	8 200	0.214
31305-A	T7FB025	25	62	17	13	18.25	1.5	1.5	20	46.3	34	32	47	55	59	3	5	1.5	1.5	37 000	38 500	0.83	0.73	0.4	4 400	11 900	7 200	0.297
30305-A	T2FB025	25	62	17	15	18.25	1.5	1.5	13	42.3	34	32	54	55	57	2	3	1.5	1.5	47 000	45 500	0.3	2	1.1	5 100	12 600	8 200	0.289
32305-A	T2FD025	25	62	24	20	25.25	1.5	1.5	16	42.3	33	32	53	55	57	3	5	1.5	1.5	62 000	66 000	0.3	2	1.1	7 800	12 600	7 900	0.362
320/28-X	T4CC028	28	52	16	12	16	1	1	13	41	33	34	45	46	49	3	4	1	1	34 000	40 500	0.43	1.39	0.77	4 550	13 300	8 300	0.156
32006-X	T4CC030	30	55	17	13	17	1	1	14	44.1	35	36	48	49	52	3	4	1	1	38 500	46 500	0.43	1.39	0.77	5 300	12 600	7 900	0.195
30206-A	T3DB030	30	62	16	14	17.25	1	1	14	45.6	37	36	53	56	57	2	3	1	1	43 500	48 000	0.37	1.6	0.88	5 500	11 900	7 400	0.237
32206-A	T3DC030	30	62	20	17	21.25	1	1	16	45.9	37	36	52	56	59	3	4	1	1	53 000	62 000	0.37	1.6	0.88	7 400	11 900	6 700	0.274
33206	T2DE030	30	62	25	19.5	25	1	1	16	46.1	36	36	53	56	59	5	5.5	1	1	65 000	77 000	0.34	1.76	0.97	9 400	11 200	7 100	0.394
31306-A	T7FB030	30	72	19	14	20.75	1.5	1.5	24	54	40	37	55	65	68	3	6.5	1.5	1.5	45 000	46 500	0.83	0.73	0.4	5 300	9 800	6 500	0.441
30306-A	T2FB030	30	72	19	16	20.75	1.5	1.5	15	49.3	40	37	62	65	66	3	4.5	1.5	1.5	60 000	61 000	0.31	1.9	1.05	6 900	10 500	7 200	0.445
32306-A	T2FD030	30	72	27	23	28.75	1.5	1.5	18	49.3	39	37	59	65	66	4	5.5	1.5	1.5	80 000	89 000	0.31	1.9	1.05	10 800	10 500	6 900	0.587
320/32-X	T4CC032	32	58	17	13	17	1	1	14	46.5	38	38	50	52	55	3	4	1	1	39 000	48 500	0.45	1.32	0.73	5 600	11 900	7 500	0.188
32007-X	T4CC035	35	62	18	14	18	1	1	15	50	40	41	54	56	59	4	4	1	1	45 500	57 000	0.45	1.32	0.73	6 700	11 200	6 900	0.257
30207-A	T3DB035	35	72	17	15	18.25	1.5	1.5	15	52.7	44	42	62	65	67	3	3	1.5	1.5	54 000	59 000	0.37	1.6	0.88	6 800	9 800	6 400	0.334
32207-A	T3DC035	35	72	23	19	24.25	1.5	1.5	18	53.9	43	42	61	65	67	3	5.5	1.5	1.5	71 000	84 000	0.37	1.6	0.88	10 200	9 800	6 000	0.482
33207	T2DE035	35	72	28	22	28	1.5	1.5	18	53	42	42	61	65	68	5	6	1.5	1.5	86 000	105 000	0.35	1.7	0.93	12 800	9 800	6 200	0.585
31307-A	T7FB035	35	80	21	15	22.75	2	1.5	26	59.9	44	44	62	71	76	4	7.5	2	1.5	60 000	64 000	0.83	0.73	0.4	7 500	8 800	5 800	0.582
30307-A	T2FB035	35	80	21	18	22.75	2	1.5	16	55.2	45	44	70	71	74	3	4.5	2	1.5	73 000	75 000	0.31	1.9	1.05	8 600	9 400	6 600	0.573
32307-B	T5FE035	35	80	31	25	32.75	2	1.5	25	59.8	42	44	61	71	76	4	7.5	2	1.5	95 000	116 000	0.55	1.1	0.6	14 300	8 800	6 300	0.802
32307-A	T2FE035	35	80	31	25	32.75	2	1.5	20	55.2	44	44	66	71	74	4	7.5	2	1.5	100 000	113 000	0.31	1.9	1.05	13 500	9 400	6 400	0.741
32008-XA	T3CD040	40	68	19	14.5	19	1	1	15	55	46	46	60	62	65	4	4.5	1	1	53 000	71 000	0.38	1.58	0.87	8 300	9 800	6 200	0.312
33108	T2CE040	40	75	26	20.5	26	1.5	1.5	18	58.7	47	47	65	68	71	4	5.5	1.5	1.5	79 000	103 000	0.36	1.69	0.93	12 800	8 800	5 500	0.541
30208-A	T3DB040	40	80	18	16	19.75	1.5	1.5	17	58.4	49	47	69	73	74	3	3.5	1.5	1.5	61 000	67 000	0.37	1.6	0.88	7 600	8 800	5 900	0.435
32208-A	T3DC040	40	80	23	19	24.75	1.5	1.5	19	59.2	48	47	68	73	75	3	5.5	1.5	1.5	79 000	93 000	0.37	1.6	0.88	11 200	8 800	5 300	0.551
33208	T2DE040	40	80	32	25	32	1.5	1.5	21	60.1	47	47	67	73	76	5	7	1.5	1.5	105 000	134 000	0.36	1.68	0.92	16 600	8 400	5 700	0.741
T2EE040	–	40	85	32.5	28	33	2.5	2	22	61.9	48	51	70	75	80	6	5	2.5	2	114 000	139 000	0.34	1.74	0.96	17 000	8 400	5 600	0.881
31308-A	T7FB040	40	90	23	17	25.25	2	1.5	30	68.2	51	49	71	81	86	4	8	2	1.5	76 000	83 000	0.83	0.73	0.4	9 400	7 400	5 200	0.727
30308-A	T2FB040	40	90	23	20	25.25	2	1.5	20	63.3	52	49	77	81	82	3	5	2	1.5	91 000	102 000	0.35	1.74	0.96	11 900	7 800	5 800	0.812
32308-A	T2FD040	40	90	33	27	35.25	2	1.5	23	63.3	50	49	73	81	82	4	8	2	1.5	120 000	146 000	0.35	1.74	0.96	17 900	7 800	5 600	1.06
32308-B	–	40	90	33	27	35.25	2	1.5	28	67	50	49	69	81	85	4	8	2	1.5	120 000	149 000	0.55	1.1	0.6	18 100	7 400	5 500	1.18
32009-XA	T3CC045	45	75	20	15.5	20	1	1	17	62	51	51	67	69	72	4	4.5	1	1	61 000	86 000	0.39	1.53	0.84	10 200	8 800	5 500	0.329
33109	T3CE045	45	80	26	20.5	26	1.5	1.5	19	63.8	52	52	69	73	77	4	5.5	1.5	1.5	84 000	115 000	0.38	1.57	0.86	14 400	8 400	5 000	0.597
30209-A	T3DB045	45	85	19	16	20.75	1.5	1.5	18	64	54	52	74	78	80	3	4.5	1.5	1.5	70 000	82 000	0.4	1.48	0.81	9 600	7 800	5 400	0.47
32209-A	T3DC045	45	85	23	19	24.75	1.5	1.5	20	64.8	53	52	73	78	80	3	5.5	1.5	1.5	82 000	100 000	0.4	1.48	0.81	12 000	7 800	4 900	0.57
33209	T3DE045	45	85	32	25	32	1.5	1.5	22	66.2	52	52	72	78	81	5	7	1.5	1.5	107 000	146 000	0.39	1.56	0.86	18 300	7 800	5 200	0.895
