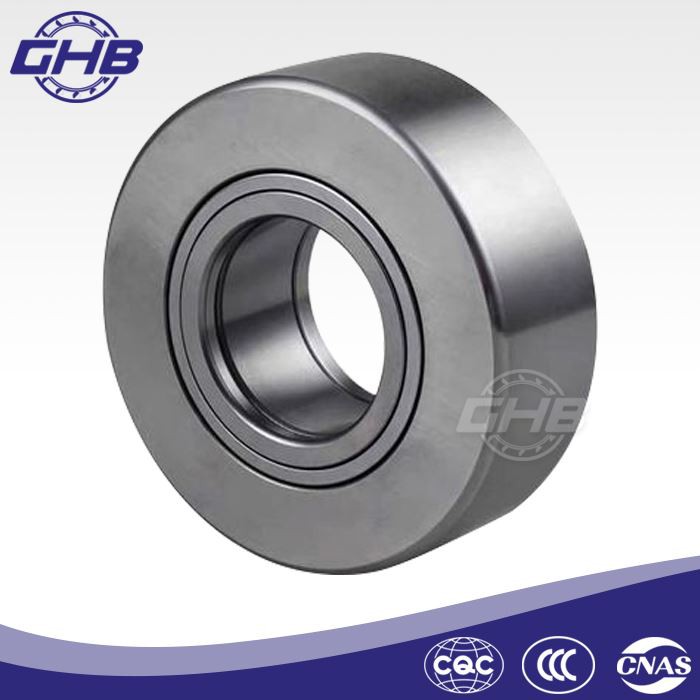

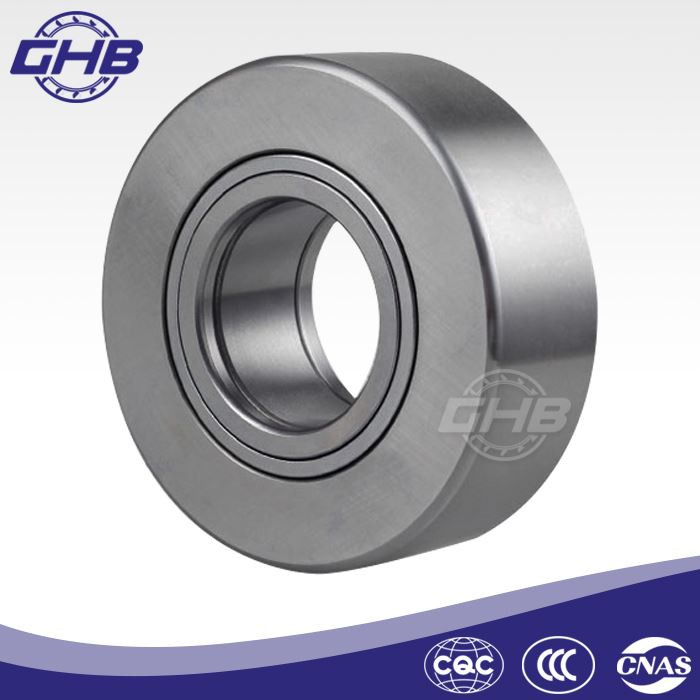

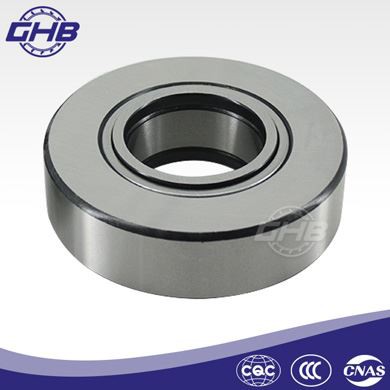

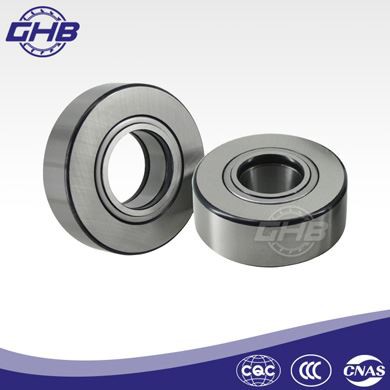

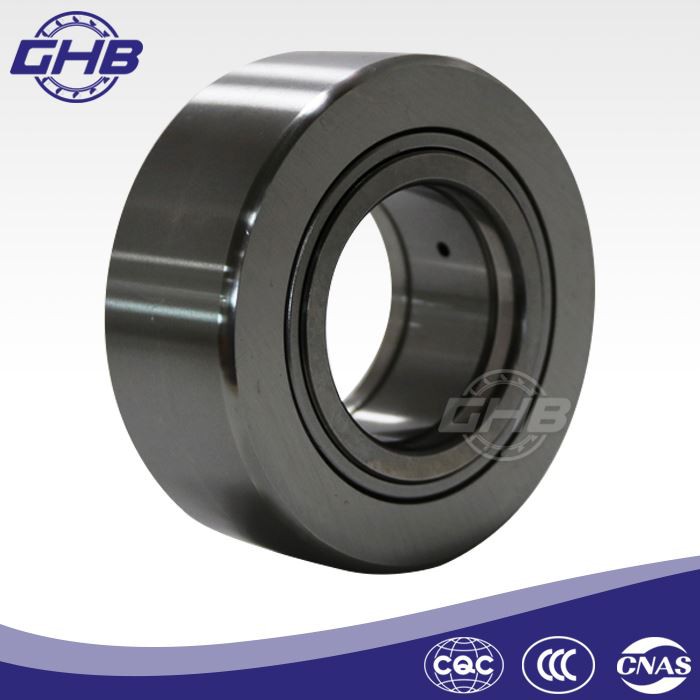

Rulli cingolati tipo Yoke

Name: Rulli cingolati tipo Yoke
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 170370522

Materiale: acciaio cromato
Precisione: P0, P6, P5, P4, P2
Gioco radiale: C0, C3, C2, C4
Temperatura di funzionamento: -30 °C ~ 140 °C, -30 °C ~ 120 °C (2RS)
Caratteristica: alta precisione, basso rumore, lunga durata
Pacchetto: pacchetto tubo, scatola singola
Luogo di origine: città di Xi'an, Cina
Campioni gratuiti e disegni tecnici: Disponibile
Certificato: ISO9001:2015

Invia la tua richiesta Chatta adesso

Scarica

Descrizione

●Introduzione

Rulli cingolati tipo Yokesono costituiti da un anello esterno, un ago o rulli cilindrici, un set di rulli guidati da gabbia o completi, una struttura di tenuta e un anello interno. I cuscinetti hanno un anello di tenuta singolo, doppio, o quelli senza anello di tenuta, con anello di tenuta e altri. La parete esterna dell'anello del cuscinetto è relativamente spessa e la superficie del diametro esterno del rullo ha una forma cilindrica e ad arco, che può essere progettata e abbinata alla superficie della pista in base all'applicazione. I rulli sono guidati dalle nervature dell'anello esterno ad alta rigidità e, con il contatto lineare, i rulli possono facilmente ruotare direttamente sulla pista e resistere a carichi più pesanti e carichi d'urto. Grazie alla sua elevata rigidità e velocità di rotazione,rulli cingolati tipo giogonon può sopportare carichi assiali. Il cuscinetto è una struttura sigillata e può essere riempito di grasso. Forniamo una lubrificazione efficace a lungo termine e gli utenti possono evitare la lubrificazione. Per le difficili condizioni di utilizzo, il canale per il grasso supplementare può essere progettato per migliorare la durata del cuscinetto.

I cuscinetti sono ampiamente utilizzati in macchine agricole, macchine utensili, macchine metallurgiche, macchine tessili, macchine da stampa e altri campi.

●Serie di cuscinetti

I tipi di rulli a cingolato a giogo includono la serie RSTO, RNA22.. -Serie 2RSR, serie NATR, serie NATV, serie NUTR, NNTR.. -Serie 2ZL, serie STO, NA22.. -Serie 2RSR, NATR.. -Serie PP, NATV.. -Serie PP e PWTR.. -Serie 2RS.

◆ Serie RSTO e STO: i cuscinetti includono anello esterno, anello interno, rullo ad aghi e gruppo gabbia, adatto per il funzionamento ad alta velocità.

◆ Serie NATR: i cuscinetti includono anello esterno, anello interno, rullo ad aghi e gruppo gabbia. L'anello di ritenzione della spinta viene premuto e fissato su entrambi i lati dell'anello interno. È adatto per carichi pesanti e occasioni a media velocità.

◆ Serie NATV: i cuscinetti sono rulli agugliati completi, adatti per carichi pesanti a basse velocità.

◆ Serie NUTR: i cuscinetti sono strutture a rulli cilindriche complete, adatte a sopportare carichi pesanti e in grado di sopportare anche carichi assiali ad alte velocità.

●Dettagli di produzione

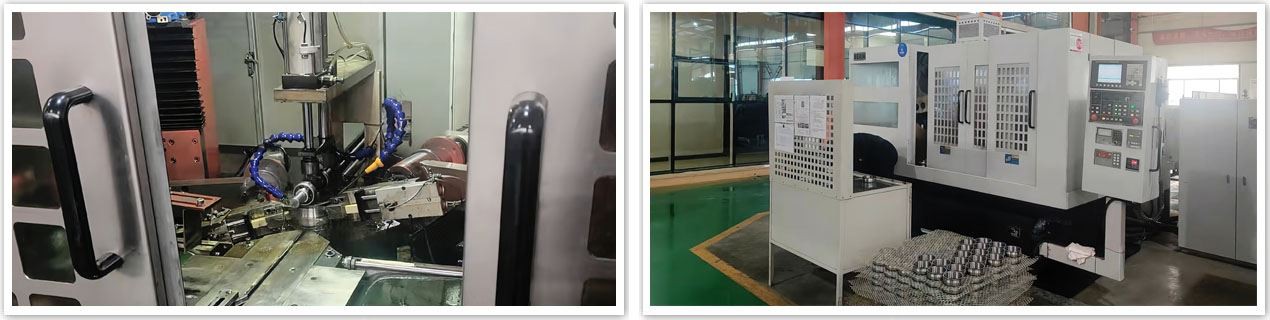

◆ Metodo di avanzamento della rettifica dell'anello del cuscinetto

1. Salto rapido: prima che inizi la rettifica, il pezzo è lontano dalla mola e viene utilizzata una velocità estremamente elevata per migliorare l'efficienza.

2. Approccio rapido (avanzamento rapido): quando il pezzo è vicino alla mola, la mola si avvicina al pezzo a una velocità maggiore.

3. Alimentazione di macinazione ruvida: nella fase iniziale della macinazione, al fine di rimuovere la tolleranza del metallo il prima possibile, la velocità di avanzamento è leggermente più veloce.

4. Alimentazione di macinazione fine: al fine di garantire la precisione della macinazione, la rettifica viene eseguita dopo la macinazione approssimativa e la macinazione viene eseguita a una velocità di avanzamento più lenta.

5. Nessuna macinazione di alimentazione: rettifica con alimentazione nominale zero al fine di eliminare la deformazione elastica del sistema prima della fine della macinazione.

6. Riavvolgimento: dopo la rettifica, la mola e il pezzo in lavorazione vengono rapidamente separati.

7. Compensazione: un'azione di alimentazione speciale necessaria per compensare la quantità di medicazione della mola dovuta all'usura.

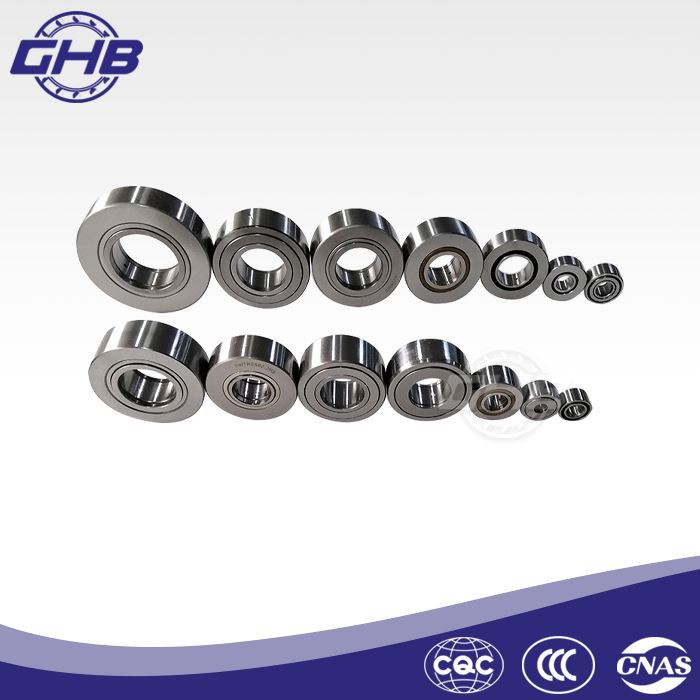

yoke track roller

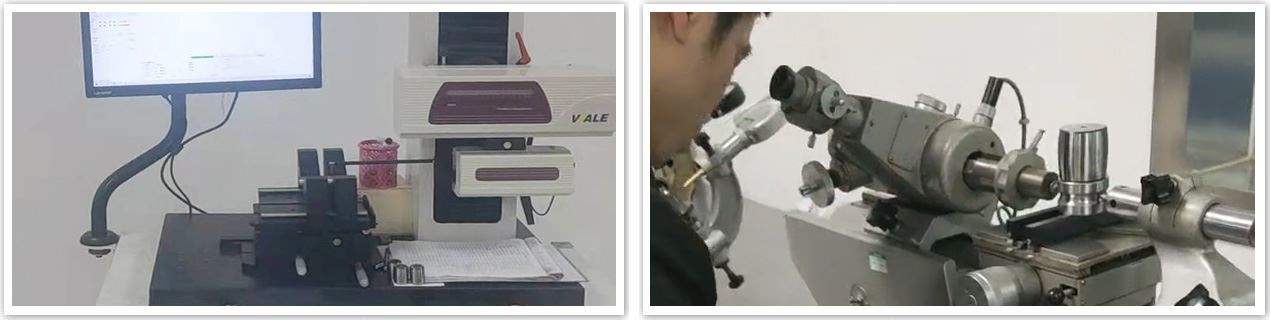

◆ Monitoraggio e misurazione del processo di produzione dei cuscinetti

Il monitoraggio e la misurazione del processo di produzione dei cuscinetti comporta la forgiatura, la tornitura, la lavorazione, la rettifica, la lucidatura (ultra-finitura), la tipizzazione, la formatura, il trattamento superficiale e l'assemblaggio. Per garantire che questi processi raggiungano i risultati pianificati e desiderati, le aziende devono monitorare e misurare questi processi per sapere se i processi sono qualificati. Monitorando e misurando il processo, i produttori di cuscinetti possono controllare le fluttuazioni del processo, correggere le deviazioni nel tempo, garantire la stabilità del processo, analizzare i dati, migliorare continuamente il processo e dimostrare la capacità del processo.

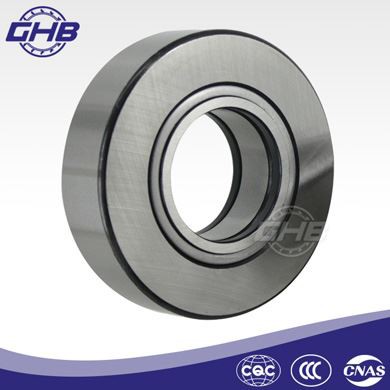

nutr1542

●Procedura generale per l'analisi dei guasti dei cuscinetti

1. Indagare sul fenomeno, compresi i danni del cuscinetto e dell'attrezzatura, il processo di guasto, la situazione anomala prima del cedimento del cuscinetto, le condizioni operative, l'ambiente di lavoro, ecc., le informazioni pertinenti dell'apparecchiatura in cui si trova il cuscinetto, raccogliere il cuscinetto o le relative parti danneggiate.

2. È un'analisi preliminare per scoprire la posizione di cedimento del cuscinetto e il tipo di guasto e analizzare i possibili fattori di influenza che causano il guasto. Poi ci sono l'ispezione sperimentale, l'analisi dei materiali, la prova di durezza superficiale, l'osservazione e l'analisi dello stato superficiale, l'ispezione della struttura metallografica e l'analisi delle sollecitazioni.

3. Conclusioni e rapporti, descrivono la situazione reale del cedimento del cuscinetto, i risultati delle analisi fisiche e chimiche, analizzano le conclusioni e le contromisure.

●Standard

◆ ISO 15 Cuscinetti volventi - Cuscinetti radiali - Dimensioni limite, piano generale.

◆ ISO 7063 Cuscinetti volventi. Rulli cingolati per cuscinetti a rullini. Quote limite e tolleranze.

◆ ISO 76 Cuscinetti volventi. Carico nominale statico.

◆ ISO 246 Cuscinetti volventi. Cuscinetti a rulli. Dimensioni principali dell'anello di fiducia.

◆ ISO 281 Cuscinetti volventi. Carico dinamico e durata.

◆ ISO 492 Cuscinetti volventi. Cuscinetti radiali. Tolleranze.

◆ ISO 582 Cuscinetti volventi. Quote smusso - Valori massimi.

◆ ISO 1132-2 Cuscinetti volventi. Tolleranze. Metodi e principi di misurazione e controllo.

◆ ISO 5753 Cuscinetti volventi. Gioco radiale interno.

◆ ISO 683-17 Acciaio per trattamento termico, acciaio legato e acciaio automatizzato. Parte 17: Acciaio per cuscinetti a rulli.

◆ GB/T 4661 Cuscinetti volventi. Rulli cilindrici.

◆ GB/T 309 Cuscinetti volventi. Rulli ad aghi.

●Vantaggi

I prodotti a marchio "GHB" dell'azienda hanno superato la certificazione del sistema di gestione della qualità ISO9001, con livelli di precisione P0, P6, P5 e P4. I cuscinetti vengono esportati in più di 35 paesi con una buona reputazione. L'azienda insiste sulla qualità come nucleo, sull'innovazione come forza trainante, promuove lo sviluppo attraverso il servizio e fornisce sinceramente servizi ai clienti di tutto il mondo.

●Chi Siamo

Shaanxi Gainhui Heavy Industries Co., Ltd. è un produttore e distributore di cuscinetti professionali in Cina. Dotato di una grande fabbrica professionale, siamo in grado di fornire prodotti di cuscinetti competitivi e servizio OEM a clienti in tutto il mondo. Con alta qualità, prezzo competitivo e ottimo servizio post-vendita dirulli cingolati tipo giogo, non esitate a contattarci in tempo.

Perché siamo concentrati, siamo professionali.

●Metodi di imballaggio

Pacchetto tubo

Pacchetto Scatola Singola

Pacchetto pallet

●Metodi di consegna

In espresso

Via Mare

In aereo

●Parametri tecnici

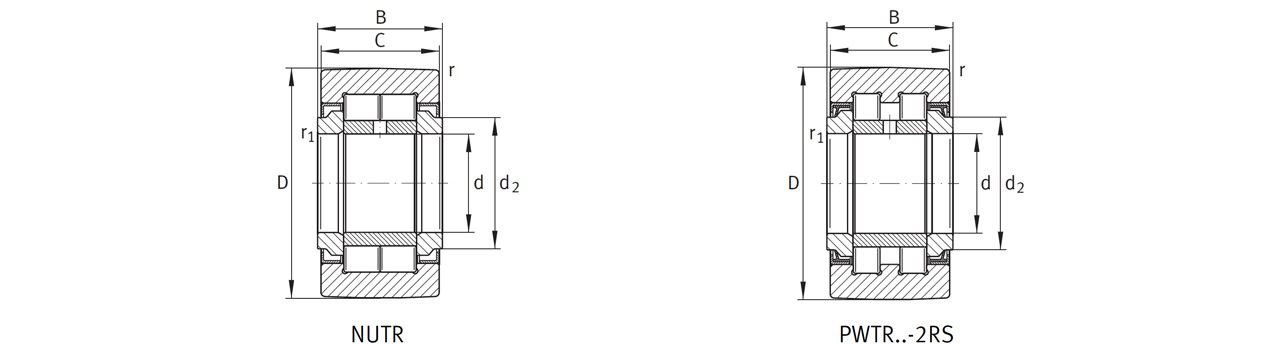

yoke track roller

Designazione del cuscinetto	Un sacco	Dimensioni (mm)							Load nominale dinamico di base	Carico statico di base	Load nominale dinamico di base	Carico statico di base	Limite di carico a fatica	Velocità
	m	D	d	B	C	d2	r	R1	Crw ·	Corw ·	Fr per	Per per	Curw ·	NDG
	≈g						Min.	Min.	N	N	N	N	N	min–1
NUTR15 ·	99	35	15	19	18	20	0.6	0.3	15 300	18 700	8500	16 800	2 430	6 500
PWTR15-2RS	99	35	15	19	18	20	0.6	0.3	12 600	14 600	10 700	14 600	1 760	6 000
NUTR17 ·	147	40	17	21	20	22	1	0.5	18 700	24 900	13 000	24 900	3 150	5 500
PWTR17-2RS	147	40	17	21	20	22	1	0.5	14 300	17 900	16 500	17 900	2 160	5 000
NUTR1542 ·	158	42	15	19	18	20	0.6	0.3	18 300	24 300	24 300	24 300	3 100	6 500
PWTR1542-2RS	158	42	15	19	18	20	0.6	0.3	14 700	16 200	16 200	16 200	2 140	6 000
NUTR1747 ·	220	47	17	21	20	22	1	0.5	21 600	30 500	30 500	30 500	3 850	5 500
PWTR1747-2RS	220	47	17	21	20	22	1	0.5	15 900	18 400	18 400	18 400	2 440	5 000
NUTR20 ·	245	47	20	25	24	27	1	0.5	28 500	37 500	16 200	32 500	4 850	4 200
PWTR20-2RS	245	47	20	25	24	27	1	0.5	24 500	30 500	20 700	30 500	3 750	3 800
NUTR2052 ·	321	52	20	25	24	27	1	0.5	32 000	44 000	38 000	44 000	5 700	4 200
PWTR2052-2RS	321	52	20	25	24	27	1	0.5	27 000	35 000	31 000	35 000	4 250	3 800
NUTR25 ·	281	52	25	25	24	31	1	0.5	29 000	40 500	17 100	34 000	5 300	4 200
PWTR25-2RS	281	52	25	25	24	31	1	0.5	25 000	33 000	21800	33 000	4 100	3 800
NUTR2562 ·	450	62	25	25	24	31	1	0.5	35 500	54 000	54 000	54 000	6 900	4 200
PWTR2562-2RS	450	62	25	25	24	31	1	0.5	30 000	42 500	42 500	42 500	5 200	3 800
NUTR30 ·	465	62	30	29	28	38	1	0.5	40 000	55 000	23 400	46 000	7 300	2 600
PWTR30-2RS	465	62	30	29	28	38	1	0.5	35 000	45 500	29 000	45 500	5 800	2 200
NUTR3072 ·	697	72	30	29	28	38	1	0.5	48 000	70 000	68 000	70 000	9 200	2600
PWTR3072-2RS	697	72	30	29	28	38	1	0.5	41 000	56 000	54 000	56 000	7 200	2200
NUTR35 ·	630	72	35	29	28	44	1.1	0.6	45 000	65 000	31 500	63 000	8 700	2100
PWTR35-2RS	630	72	35	29	28	44	1.1	0.6	38 500	54 000	39 000	54 000	6 900	1800
NUTR3580 ·	836	80	35	29	28	44	1.1	0.6	51 000	78 000	76 000	78 000	10 300	2100
PWTR3580-2RS	836	80	35	29	28	44	1.1	0.6	43 500	63 000	59 000	63 000	8 100	1800
NUTR40 ·	816	80	40	32	30	50.5	1.1	0.6	56 000	80 000	31 000	60 000	11 000	1600
PWTR40-2RS	816	80	40	32	30	50.5	1.1	0.6	45 000	61 000	39 500	61 000	7 900	1500
NUTR45 ·	883	85	45	32	30	55.2	1.1	0.6	56 000	83 000	32 000	62 000	11 500	1400
PWTR45-2RS	883	85	45	32	30	55.2	1.1	0.6	45 500	63 000	41 000	63 000	8 200	1300

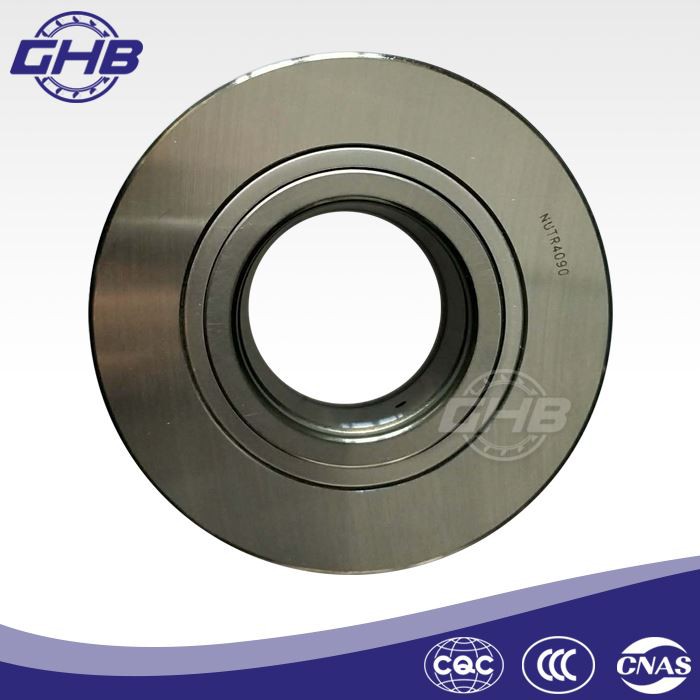

NUTR4090 ·	1 129	90	40	32	30	50.5	1.1	0.6	66 000	101 000	84 000	101 000	13 900	1600
PWTR4090-2RS	1 129	90	40	32	30	50.5	1.1	0.6	52 000	75 000	67 000	75 000	9 600	1500
NUTR50 ·	950	90	50	32	30	59.8	1.1	0.6	56 000	86 000	32 500	63 000	11 900	1300
PWTR50-2RS	950	90	50	32	30	59.8	1.1	0.6	46 000	66 000	42 000	66 000	8 500	1100
NUTR45100	1 396	100	45	32	30	55.2	1.1	0.6	72 000	115 000	106 000	115 000	15 800	1400
PWTR45100-2RS	1 396	100	45	32	30	55.2	1.1	0.6	56 000	85 000	85 000	85 000	10 900	1300
NUTR50110	1 690	110	50	32	30	59.8	1.1	0.6	76 000	128 000	128 000	128 000	17 600	1300
PWTR50110-2RS	1 690	110	50	32	30	59.8	1.1	0.6	59 000	94 000	94 000	94 000	12 100	1100

Per ulteriori dati, fare clic sul pulsante di download nella parte superiore di questa pagina per scaricare il catalogo.
