Welche Lager werden üblicherweise in Werkzeugmaschinenspindeln verwendet?

1. Rillenkugellager: Diese Lager werden normalerweise nur zur Aufnahme radialer Lasten verwendet. Das Spiel kann nicht eingestellt werden, hauptsächlich verwendet, wenn die Präzisionsanforderungen nicht zu hoch sind, müssen Sie die Gelegenheit nicht vorspannen, wie z. B. die Bohrmaschinenspindel.

2. Schrägkugellager: Diese Lager können gleichzeitig radialer Belastung und axialer Belastung standhalten, da die radiale Belastung eine innere axiale Kraft verursacht, daher werden diese Lager immer paarweise eingebaut und können vorgespannt werden, um die Steifigkeit des Spindellagers zu verbessern . Kontaktwinkel von 15 Grad, 25 Grad, 40 Grad, 60 Grad mehrere, Spindellager meist mit 15 Grad und 25 Grad zwei, 60 Grad Kontaktwinkel des Lagers wird hauptsächlich verwendet, um axiale Last zu tragen.

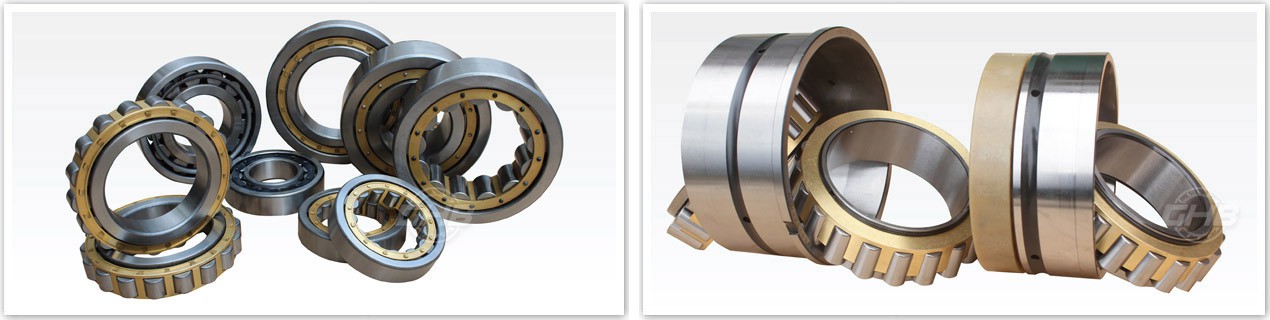

3. Zweireihige Zylinderrollenlager mit konischem Loch: Diese Lager können einer größeren radialen Belastung standhalten und haben eine höhere Geschwindigkeit. Sie können keine axiale Belastung tragen. Der Lagerinnenring hat ein konisches Loch von 1:12 und einen konischen Wellendurchmesser der Spindel mit einer axialen Bewegung des Innenrings, um die radiale Vorspannung des Lagerspiels einzustellen.

4. Kegelrollenlager: Diese Lager können gleichzeitig radialer Belastung und axialer Belastung standhalten, zweireihige Kegelrollenlager können einer axialen Belastung in zwei Richtungen standhalten, die Grenzdrehzahl ist niedriger als die gleiche Größe von Zylinderrollenlagern.

5. Axialkugellager und Axialrollenlager: Axiallager werden hauptsächlich zum Tragen von Axiallasten verwendet, schwere Werkzeugmaschinenspindeln verwenden normalerweise Axialrollenlager.

6. Zwei-Wege-Schrägkugellager: Diese Lager werden mit zweireihigen Zylinderrollenlagern verwendet, um einer axialen Zwei-Wege-Belastung standzuhalten und können bei hoher Geschwindigkeit reibungslos laufen.
