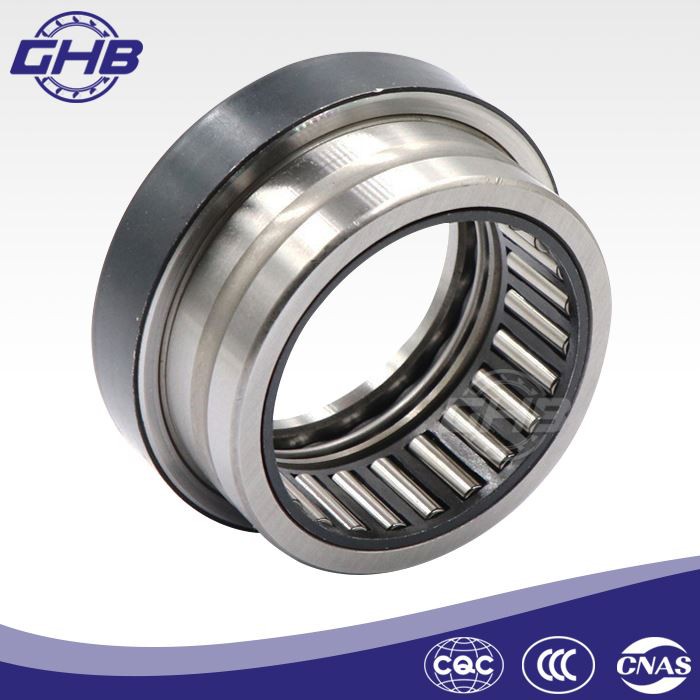

Комбинированные роликоподшипники

Name: Комбинированные роликоподшипники
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 168969634

Материал: хромированная сталь
Точность: P0, P6, P5
Материал сепаратора: Сталь, PA66
Характеристика: Высокая точность, Низкий уровень шума, Длительный срок службы
Диапазон рабочих температур: -20 °C ~ 120 °C
Смазка: Масло, Смазка
Бесплатные образцы и технический чертеж: Доступно
Технический стандарт: JB/T 8877-2011
Сертификат: ISO9001:2015

Отправить запрос Теперь говорите

Скачать

Описание

●Знакомство

Комбинированные роликоподшипникисостоят из твердокольчатых игольчатых роликоподшипников, шарикоподшипников и роликоподшипников, которые могут выдерживать однонаправленные или двунаправленные осевые нагрузки. Подшипник имеет компактную конструкцию, небольшой объем и высокую точность вращения. Он может нести высокую радиальную нагрузку и определенную осевую нагрузку одновременно. Структура продукта разнообразна, адаптируема и проста в установке.Комбинированные роликоподшипникиобычно имеют тип NKIA, который представляет собой комбинацию игольчатого ролика и радиально-упорных шарикоподшипников. Тип NKIB представляет собой комбинацию игольчатого ролика и радиально-контактных шарикоподшипников. Типы NX и NKX без комбинации игольчатых роликоподшипников внутреннего кольца и упорных шарикоподшипников. Тип NKXR без комбинации игольчатых роликоподшипников внутреннего кольца и упорных цилиндрических роликоподшипников. Комбинированные игольчатые роликоподшипники и двунаправленные упорные цилиндрические роликоподшипники, типы ZARF и ZARN.

Комбинированные игольчатые роликоподшипники широко используются в текстильном оборудовании, печатном оборудовании, автомобильной промышленности, станках, металлургическом оборудовании, печатном оборудовании и другом механическом оборудовании.

●Серия подшипников

Типы подшипников включают серии NX, NX.. -Серия Z, серия NKX, NKX.. -Серия Z, серия NKXR, NKXR.. - Серия Z, серия NKIA, серия NKIB, серия ZARF, ZARF.. - Серия L, серия ZARN и серия ZARN.. - Серия L.

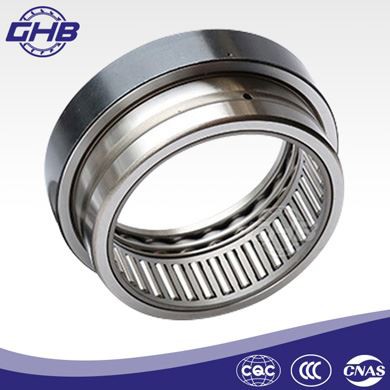

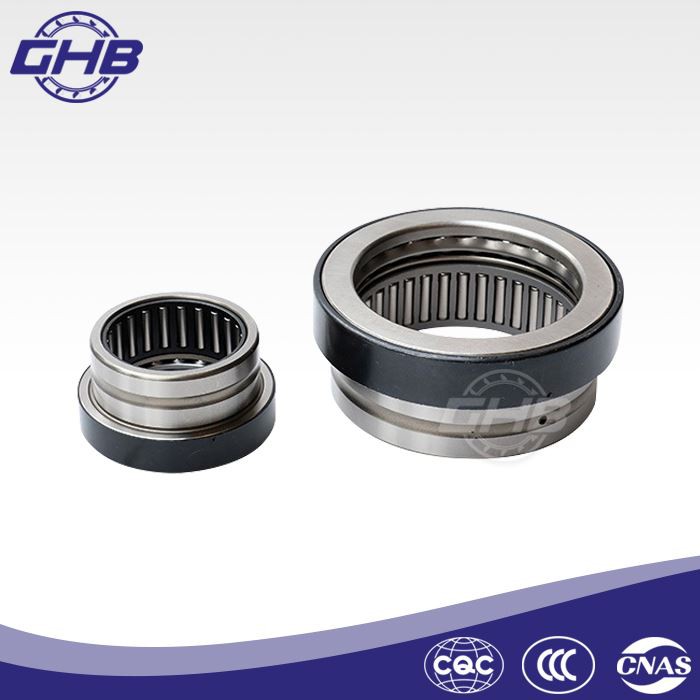

Тип NX

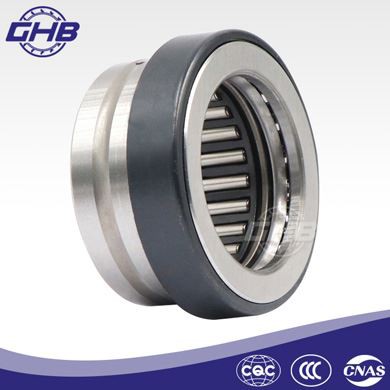

Тип NKX

Тип NKXR

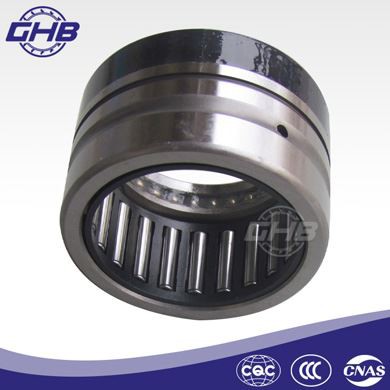

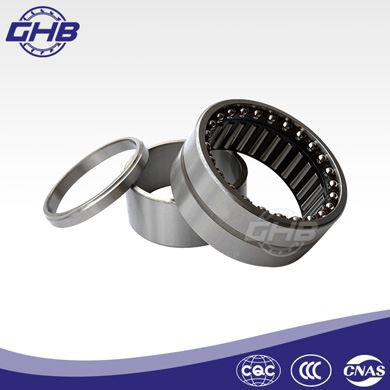

Тип НКИБ

Тип ЗАРН

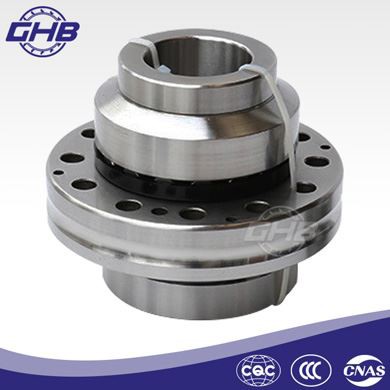

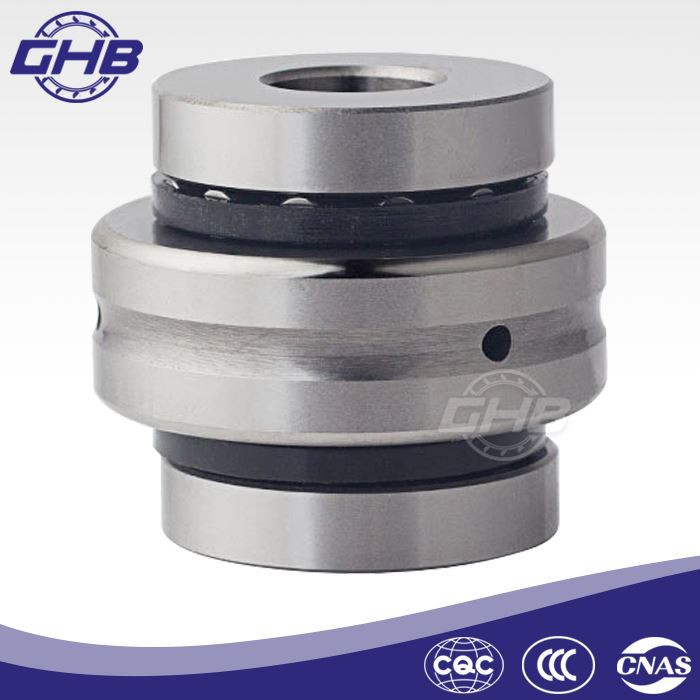

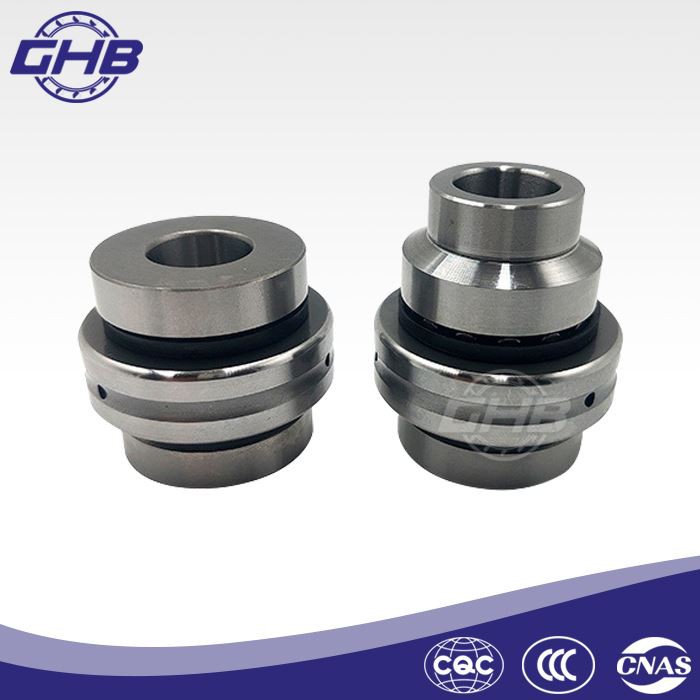

Тип ЗАРФ

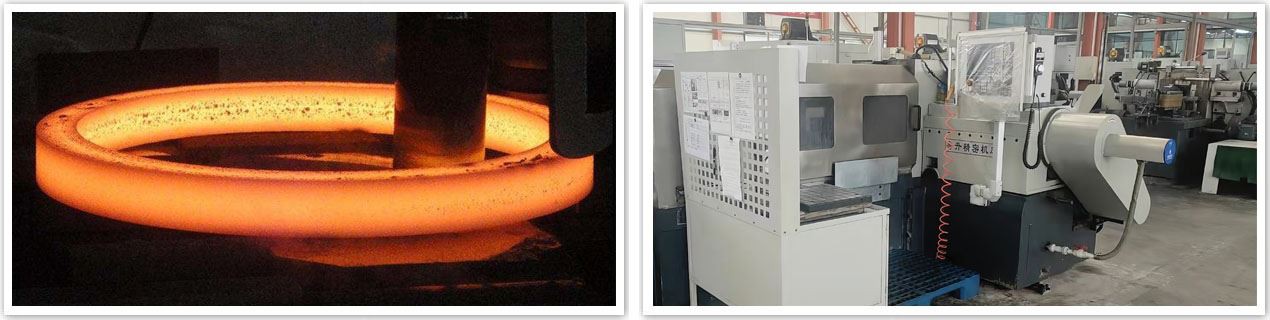

●Детали производства

◆ Обработка игольчатых роликов

Как правило, игольчатые ролики делятся на круглые головки и плоские головки. Классы допусков - G2, G3 и G5, которые представляют собой комбинацию допусков по диаметру и форме иглы. Для получения более подробной информации, пожалуйста, обратитесь к соответствующим положениям национальных стандартов. Цилиндрическая поверхность игольчатого валика допускается только посередине, а Ra составляет не более 0,2 мкм. Не допускается наличие дефектов, таких как трещины и ржавчина. Процесс изготовления игольчатого ролика связан со структурой и формой торца игольчатого валика и способом формования заготовки. Процесс изготовления игольчатого ролика с круглой головкой для поворота заготовки выглядит следующим образом: разбивание трапециевидной головки автомобиля → каналирование → мягкое шлифование торцевой поверхности → горячая очистка и сушка → расстройка круглой головки → мягкое ченнелинг круглой головки → термообработка → жесткая канальная круглая головка → грубое шлифование наружного диаметра → наружный диаметр тонкого шлифования → окончательное шлифование наружного диаметра → горячей очистки, сушка, протирание → полировка опилок → окончательная проверка и сортировка → смазывание и упаковка.

na 4914 bearing

◆ Универсальный прибор для измерения длины

Универсальный измерительный прибор для измерения длины - это оптический измерительный прибор, который может измерять как непосредственно (0 ~ 100 мм), так и сравнительно (0 ~ 500 мм). Он может измерять не только внутренние и внешние размеры, но и диаметр небольшого отверстия (ф1~ф20мм), диаметр шага резьбы и т.д. Градуировочное значение универсального прибора для измерения длины составляет 0,001мм. Диапазон измерения: прямое измерение внешних размеров составляет 0 ~ 100 мм, а сравнительное измерение внешних размеров составляет 0 ~ 500 мм. Диапазон измерения внутреннего размера составляет 10 ~ 200 мм и 1 ~ 20 мм при использовании электрического глазного устройства. Диапазон измерения диаметра шага внешней резьбы составляет 0 ~ 180 мм, а диапазон измерения диаметра шага внутренней резьбы составляет 14 ~ 140 мм.

needle bearing price

●Процесс отжига подшипниковой стали

Диапазон температур нагрева отжига подшипниковой стали GCr15 должен составлять 780 ~ 810 ° C, обычно 790 ±10 ° C более подходит. Когда температура нагрева стали GCr15 превышает 730 ~ 765 ° C, перлит начинает превращаться в аустенит. Чем выше температура, тем более однородна структура аустенита, тем меньше нерастворенных карбидов, а шелушащаяся перлитовая структура легко образуется после охлаждения. Поэтому 840 °C является верхним пределом температуры отжига, за пределами этой температуры в отожженной структуре появится грубый перлит. Короче говоря, если температура слишком высокая, заготовка перегреется и станет некачественным продуктом. Если температура слишком низкая, часть шелушащегося перлита после ковки будет сохранена, и он больше не будет кристаллизоваться в мелкий сферический перлит, что делает его твердость слишком высокой и вызывает неквалифицированные продукты.

●Стандарт

◆ ISO 15 Подшипники качения - Радиальные подшипники - Граничные размеры, генеральный план.

◆ ISO 76 Подшипники качения. Номинальная статическая нагрузка.

◆ ISO 281 Подшипники качения. Динамическая нагрузка и срок службы.

◆ ISO 492 Подшипники качения. Радиальные подшипники. Допуски.

◆ ISO 582 Подшипники качения. Размеры фаски - Максимальные значения.

◆ ISO 1132-2 Подшипники качения. Допуски. Методы и принципы измерения и контроля.

◆ ISO 5753 Подшипники качения. Внутренний радиальный зазор.

●FAQ (Часто задаваемые вопросы)

Q1: Как долго будет дан ответ на наш запрос и вопрос?

A1: После получения вашего запроса и вопроса мы ответим вам в течение 1-6 часов.

Q2: Как насчет качества подшипников?

A2: Мы поставляем высококачественные подшипники и строго следуем стандарту ISO9001 для производства.

Q3: Что такое MOQ продуктов?

A3: Обычно MOQ составляет 1 штуку, и в зависимости от модели.

Q4: Как насчет времени доставки продуктов?

A4: Обычно срок доставки составляет от 3 до 15 дней, и в зависимости от количества.

Q5: Как вы контролируете качество продукции и проверяете качество перед поставкой?

A5: Наша компания имеет профессиональный отдел контроля качества, который строго контролирует качество продукции, и имеет полное послепродажное обслуживание.

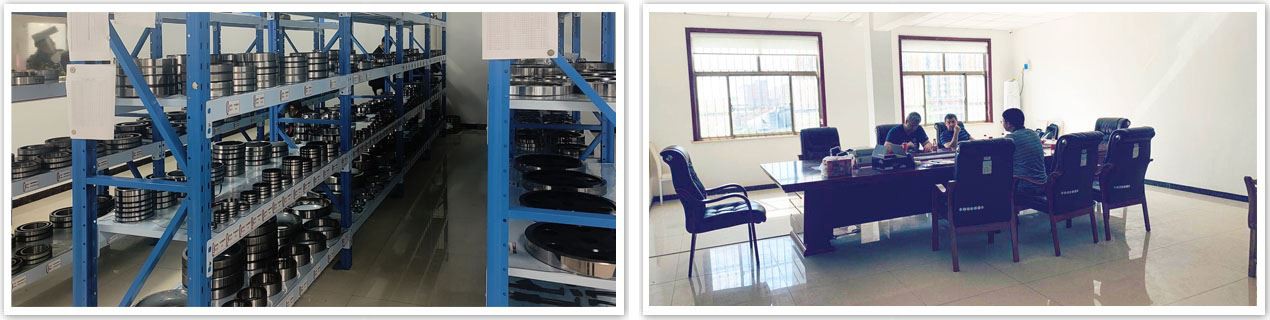

●О нас

Shaanxi Gainhui Heavy Industries Co., Ltd. является профессиональным производителем подшипников и дистрибьютором в Китае. Оснащенные профессиональным крупным заводом, мы можем поставлять конкурентоспособную подшипниковую продукцию и OEM-сервис для клиентов по всему миру. С высоким качеством, конкурентоспособной ценой и отличным послепродажным обслуживаниемкомбинированные роликоподшипники, добро пожаловать, чтобы связаться с нами вовремя.

Поскольку мы сосредоточены, мы профессиональны.

●Способы упаковки

Упаковка труб

Пакет «Одна коробка»

Пакет поддонов

●Способы доставки

Экспресс

По морю

По воздуху

●Технические параметры

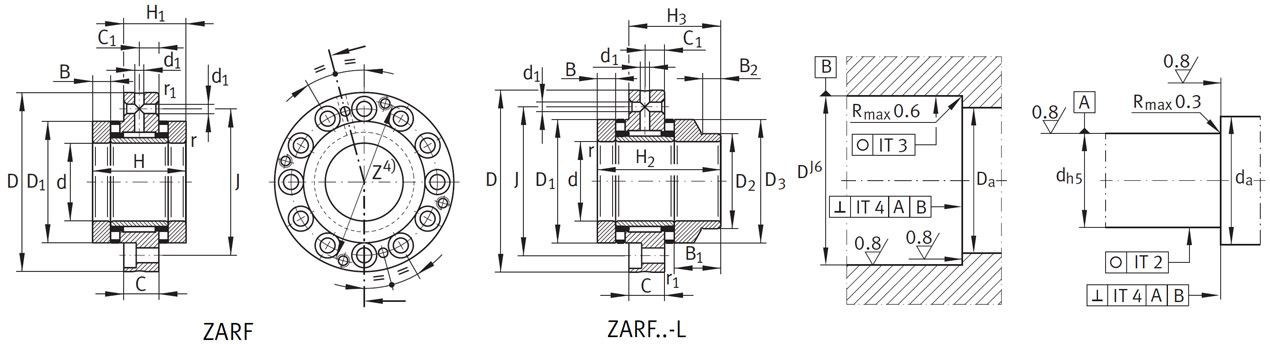

combined roller bearing

Обозначение подшипника	Масса	Размеры (мм)																				Базовая динамическая грузоподъемность	Базовая статическая нагрузка	Базовая динамическая грузоподъемность	Базовая статическая нагрузка	Ограничение скорости
	m	d	D	H	Н1	Н2	Н3	C	С1	Д1	Д2	Д3	B	В1	В2	r	р1	д1	J	Да	да	Центр сертификации	Коа	Кр	Кор	Масло	Жир
	≈кг															Мин.	Мин.			Макс.	Мин.	N	N	N	N	мин–1	мин–1
ЗАРФ1560-ТВ	0.42	15	60	40	26	–	–	14	8	35	–	–	7.5	–	–	0.3	0.6	3.2	46	36	28	24 900	53 000	13 000	17 500	8 500	2 200
ЗАРФ1560-Л-ТВ	0.45	15	60	–	–	53	39	14	8	35	24	34	7.5	20.5	11	0.3	0.6	3.2	46	36	22	24 900	53 000	13 000	17 500	8 500	2 200
ЗАРФ1762-ТВ	0.49	17	62	43	27.5	–	–	14	8	38	–	–	9	–	–	0.3	0.6	3.2	48	39	28	26 000	57 000	14 000	19 900	7 800	2 100
ЗАРФ1762-Л-ТВ	0.52	17	62	–	–	57	41.5	14	8	38	28	38	9	23	11	0.3	0.6	3.2	48	39	26	26 000	57 000	14 000	19 900	7 800	2 100
ЗАРФ2068-ТВ	0.56	20	68	46	29	–	–	14	8	42	–	–	10	–	–	0.3	0.6	3.2	53	43	33	33 500	76 000	14 900	22 400	7 000	2 000
ЗАРФ2068-Л-ТВ	0.61	20	68	–	–	60	43	14	8	42	30	40	10	24	11	0.3	0.6	3.2	53	43	28	33 500	76 000	14 900	22 400	7 000	2 000
ЗАРФ2575-ТВ	0.78	25	75	50	33	–	–	18	10	47	–	–	10	–	–	0.3	0.6	3.2	58	48	39	35 500	86 000	22 600	36 000	6 000	1 900
ЗАРФ2575-Л-ТВ	0.84	25	75	–	–	65	48	18	10	47	36	45	10	25	11	0.3	0.6	3.2	58	48	34	35 500	86 000	22 600	36 000	6 000	1 900
ЗАРФ3080-ТВ	0.85	30	80	50	33	–	–	18	10	52	–	–	10	–	–	0.3	0.6	3.2	63	53	44	39 000	101 000	24 300	41 500	5 500	1 800
ЗАРФ3080-Л-ТВ	0.9	30	80	–	–	65	48	18	10	52	40	50	10	25	11	0.3	0.6	3.2	63	53	38	39 000	101 000	24 300	41 500	5 500	1 800
ЗАРФ3590-ТВ	1.12	35	90	54	35	–	–	18	10	60	–	–	11	–	–	0.3	0.6	3.2	73	61	50	56 000	148 000	26 000	47 000	4 800	1700
ЗАРФ3590-Л-ТВ	1.25	35	90	–	–	70	51	18	10	60	45	58	11	27	12	0.3	0.6	3.2	73	61	43	56 000	148 000	26 000	47 000	4 800	1700
ЗАРФ40100-ТВ	1.35	40	100	54	35	–	–	18	10	65	–	–	11	–	–	0.3	0.6	3.2	80	66	55	59 000	163 000	27 500	53 000	4 400	1600
ЗАРФ40100-Л-ТВ	1.45	40	100	–	–	70	51	18	10	65	50	63	11	27	12	0.3	0.6	3.2	80	66	48	59 000	163 000	27 500	53 000	4 400	1600
ЗАРФ45105-ТВ	1.7	45	105	60	40	–	–	22.5	12.5	70	–	–	11.5	–	–	0.3	0.6	6	85	71	60	61 000	177 000	38 000	74 000	4 000	1500
ЗАРФ45105-Л-ТВ	1.85	45	105	–	–	75	55	22.5	12.5	70	56	68	11.5	26.5	12	0.3	0.6	6	85	71	54	61 000	177 000	38 000	74 000	4 000	1500
ЗАРФ50115-ТВ	2.1	50	115	60	40	–	–	22.5	12.5	78	–	–	11.5	–	–	0.3	0.6	6	94	79	67	90 000	300 000	40 000	82 000	3 600	1200
ЗАРФ50115-Л-ТВ	2.45	50	115	–	–	78	58	22.5	12.5	78	60	78	11.5	29.5	12	0.3	0.6	6	94	79	58	90 000	300 000	40 000	82 000	3 600	1200
ЗАРФ2080-ТВ	1.1	20	80	60	38	–	–	18	10	52	–	–	12.5	–	–	0.3	0.6	3.2	63	53	38	64 000	141 000	22 600	36 000	6000	1500
ЗАРФ2080-Л-ТВ	1.22	20	80	–	–	75	53	18	10	52	40	50	12.5	27.5	11	0.3	0.6	3.2	63	53	38	64 000	141 000	22 600	36 000	6000	1500
ЗАРФ2590-ТВ	1.6	25	90	60	38	–	–	18	10	62	–	–	12.5	–	–	0.3	0.6	3.2	73	63	45	80 000	199 000	24 300	41 500	4900	1400
ЗАРФ2590-Л-ТВ	1.75	25	90	–	–	75	53	18	10	62	48	60	12.5	27.5	11	0.3	0.6	3.2	73	63	45	80 000	199 000	24 300	41 500	4900	1400
ЗАРФ30105-ТВ	1.95	30	105	66	41	–	–	18	10	68	–	–	14	–	–	0.3	0.6	3.2	85	69	52	107 000	265 000	26 000	47 000	4400	1300
ЗАРФ30105-Л-ТВ	2.15	30	105	–	–	82	57	18	10	68	52	66	14	30	12	0.3	0.6	3.2	85	69	50	107 000	265 000	26 000	47 000	4400	1300
ЗАРФ35110-ТВ	1.6	35	110	66	41	–	–	18	10	73	–	–	14	–	–	0.3	0.6	3.2	88	74	60	105 000	265 000	27 500	53 000	4000	1250
ЗАРФ35110-Л-ТВ	1.85	35	110	–	–	82	57	18	10	73	60	73	14	30	12	0.3	0.6	3.2	88	74	58	105 000	265 000	27 500	53 000	4000	1250
ЗАРФ40115-ТВ	2.7	40	115	75	47.5	–	–	22.5	12.5	78	–	–	16	–	–	0.3	0.6	6	94	79	65	117 000	315 000	38 000	74 000	3700	1200
ЗАРФ40115-Л-ТВ	3	40	115	–	–	93	65.5	22.5	12.5	78	60	78	16	34	12	0.3	0.6	6	94	79	58	117 000	315 000	38 000	74 000	3700	1200
ЗАРФ45130-ТВ	3.9	45	130	82	51	–	–	22.5	12.5	90	–	–	17.5	–	–	0.3	0.6	6	105	91	70	154 000	405 000	40 000	82 000	3300	1150
ЗАРФ45130-Л-ТВ	4.3	45	130	–	–	103	72	22.5	12.5	90	70	88	17.5	38.5	14	0.3	0.6	6	105	91	68	154 000	405 000	40 000	82 000	3300	1150
ЗАРФ50140-ТВ	4.2	50	140	82	51	–	–	22.5	12.5	95	–	–	17.5	–	–	0.3	0.6	6	113	96	75	172 000	480 000	42 000	90 000	3 100	1100
ЗАРФ50140-Л-ТВ	4.65	50	140	–	–	103	72	22.5	12.5	95	75	93	17.5	38.5	14	0.3	0.6	6	113	96	73	172 000	480 000	42 000	90 000	3 100	1100
ЗАРФ55145-ТВ	4.5	55	145	82	51	–	–	22.5	12.5	100	–	–	17.5	–	–	0.3	0.6	6	118	101	85	177 000	500 000	44 000	98 000	2 900	1000
ЗАРФ55145-Л-ТВ	5	55	145	–	–	103	72	22.5	12.5	100	80	98	17.5	38.5	14	0.3	0.6	6	118	101	78	177 000	500 000	44 000	98 000	2 900	1000
ЗАРФ60150-ТВ	4.7	60	150	82	51	–	–	22.5	12.5	105	–	–	17.5	–	–	0.3	0.6	6	123	106	90	187 000	550 000	44 500	92 000	2 700	950
ЗАРФ60150-Л-ТВ	5.35	60	150	–	–	103	72	22.5	12.5	105	90	105	17.5	38.5	16	0.3	0.6	6	123	106	88	187 000	550 000	44 500	92 000	2 700	950
ЗАРФ65155-ТВ	5.1	65	155	82	51	–	–	22.5	12.5	110	–	–	17.5	–	–	0.3	0.6	6	128	111	97	172 000	500 000	54 000	104 000	2 600	900
ЗАРФ65155-Л-ТВ	5.7	65	155	–	–	103	72	22.5	12.5	110	90	108	17.5	38.5	16	0.3	0.6	6	128	111	88	172 000	500 000	54 000	104 000	2 600	900
ЗАРФ70160-ТВ	5.2	70	160	82	51	–	–	22.5	12.5	115	–	–	17.5	–	–	0.3	0.6	6	133	116	100	201 000	630 000	56 000	119 000	2 400	800
ЗАРФ70160-Л-ТВ	5.95	70	160	–	–	103	72	22.5	12.5	115	100	115	17.5	38.5	16	0.3	0.6	6	133	116	98	201 000	630 000	56 000	119 000	2 400	800
ЗАРФ75185-ТВ	9.4	75	185	100	62	–	–	27	15	135	–	–	21	–	–	0.3	1	6	155	136	113	290 000	890 000	72 000	132 000	2 100	700
ЗАРФ75185-Л-ТВ	10.6	75	185	–	–	125	87	27	15	135	115	135	21	46	16	0.3	1	6	155	136	110	290 000	890 000	72 000	132 000	2 100	700
ЗАРФ90210-ТВ	13.7	90	210	110	69.5	–	–	32	17.5	160	–	–	22.5	–	–	0.3	1	8	180	161	130	325 000	1030000	98 000	210 000	1 800	700
ЗАРФ90210-Л-ТВ	15.1	90	210	–	–	135	94.5	32	17.5	160	130	158	22.5	47.5	16	0.3	1	8	180	161	125	325 000	1030000	98 000	210 000	1 800	700

Для получения дополнительных данных, пожалуйста, нажмите кнопку загрузки в верхней части этой страницы, чтобы загрузить каталог.
