Como calcular a vida nominal básica do rolamento?

Nov 01, 2022

O cálculo da vida útil dos rolamentos é baseado na teoria da vida de Lundberg e Palmgren na Suécia, que resolve o problema de cálculo da capacidade de carga e vida em fadiga dos rolamentos e é reconhecido por todos os países do mundo, e posteriormente desenvolvido em ISO padrão. Correspondente ao nosso padrão nacional GB/T6391-2010/ISO281:2007 "carga dinâmica e vida útil nominal de rolamentos" e GB/T4662-2003/ISO76:1987 "carga estática nominal de rolamentos".

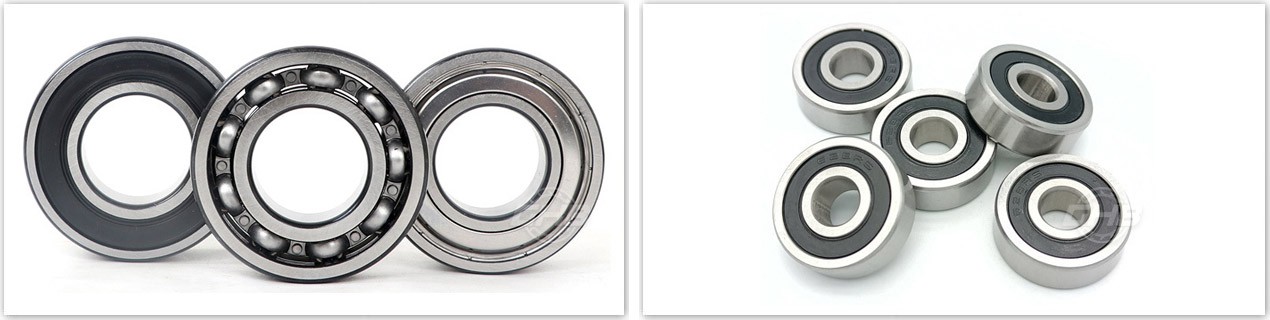

ball bearing 6204

A vida nominal básica do rolamento é calculada pela fórmula:

L10=（C/P）^ε

Onde: L10 - vida nominal básica (milhões de revoluções).

C - classificação de carga dinâmica básica, N.

P - carga dinâmica equivalente,N.

e - índice de vida

Rolamento de esferas ε=3

Rolamento de rolos=10/3

A vida de fadiga do rolamento quando usado em uma certa velocidade, é conveniente usar o tempo para expressar. Automóveis, veículos, etc. são geralmente expressos em termos de quilômetros percorridos.

Se a vida nominal básica do rolamento for expressa em tempo, a fórmula de cálculo da vida útil será:

L10h=1000000/60n*(C/P)^ε

Onde: L10h - vida nominal básica, h

n - velocidade de rotação, r/m

1) A vida nominal básica L10 do rolamento radial de esferas é: L10=(Cr/Pr)^3

2) A vida nominal básica L10 do rolamento axial de esferas é: L10=(Ca/Pa)^3

3) A vida nominal básica do rolamento de rolos radial L10 é: L10=(Cr/Pr)^(10/3)

4) A vida nominal básica do rolamento de rolos axiais L10 é: L10=(Ca/Pa)^(10/3)

Onde: Cr - carga dinâmica básica radial, N;

Ca - classificação de carga dinâmica básica axial, N;

Pr - carga dinâmica equivalente radial, N;

Pa - Carga dinâmica equivalente axial, N.
